Как подключить розетку с заземлением?

Накладная розетка с заземлением

Накладная розетка оснащена планкой для монтажа, в которой предусмотрены технологические отверстия для крепления к стене. При монтаже накладных розеток действуют в такой последовательности:

  • выключить автомат и снять питание на объекте;
  • разобрать розетку и приложив ее к желаемому месту установки, осуществить разметку под отверстия для крепления;
  • при помощи перфоратора засверлить отверстия в стене и вставить в них дюбеля;
  • подсоединить идущие от коробки провода к клеммам розетки;
  • при помощи шурупов либо саморезов осуществить крепление к стене;
  • собрать розетку и проверить заземление.

Чтобы проверить заземление, действуют так – обычную лампочку на 220 вольт с патроном, к которому подсоединены два провода с щупами, подсоединяют к нулю и фазе. Лампочка должна гореть.

Затем щуп с нулевого провода перебрасывают на землю. Лампочка должна гореть точно так же, как и в первом случае. Если она не горит, или горит слабо – заземление неисправно.

Как подключить звонок в квартире: проводной, беспроводной

Обычно звонок подключают к сети 220 В. При этом выполняются операции схожие с подключением осветительных приборов. Перед установкой следует определиться с местами расположения приборов. Также не следует выполнять работы при включенном щитке. Существуют два типа звонков для двери — беспроводные и проводные.

Беспроводные проще устанавливать, но они менее надежны и безотказны, кроме того требуют замены батарейки или аккумулятора. Варианты с электропроводом смогут проработать без обслуживания десятки лет, обычно работают с переменным током 220 В, но их сложнее монтировать.

Рассмотрим, как подключить дверной звонок всеми возможными способами.

Какие инструменты понадобятся для проведения работ

Для установки звонка вам понадобится:

  • Сам звонок (внешний и внутренний блоки);
  • Дюбеля с шурупами, для установки;
  • Трансформатор.
  • Кнопка.
  • Провод — специальный для низковольтных подключений.
  • Отвертки, плоскогубцы обыкновенные, длинноносые плоскогубцы, бокорезы, уровень, набор сверел.
  • Дрель-шуруповерт, стриппер для зачистки проводников.
  • Изоляционная лента, рулетка, пластиковые хомуты.

Если в доме ранее не был установлен звонок, то нужно выбрать подходящее место для его установки. Обычно звонок состоит из двух элементов — кнопки и самого звонка (динамика).

На вашем звонке должна быть схема, указывающая, в каком положении он должен быть зафиксирован.

Установка динамика

Это первый шаг на пути к подключению звонка в квартире. Динамик обычно имеет технологические отверстия для крепления и для входа электропровода. Сначала нужно поместить его на стене и просверлить отверстие для проводников. Для ровной фиксации используйте уровень. После того, как отверстие будет готово, нужно вставить в него провод и протянуть его к месту, где будет установлена кнопка.

Установка кнопки

Нужно просверлить отверстие для проводника в стене в месте установки кнопки. После этого нужно продеть кабель в отверстие так, чтобы он торчал с внешней стороны на 15 см. Зачистите кабель с помощью стриппера или других доступных инструментов. Оголяйте не более 2 см.

Совет: рекомендуемая высота установки кнопки — 1.5 метра. Считается наиболее универсальной и комфортной.

Стриппер для зачистки кабелей

Подключение электропровода к кнопке

Разведите оба зачищенных проводника в стороны друг от друга. Вставьте концы в специальные зажимы, которые расположены с тыльной стороны кнопки. Предварительно провода сгибаются, чтобы они обвивали основание зажима.

Затем зажим плотно притягивается с помощью отвертки. Таким образом электропровод будет надежно держаться и не выпадет в процессе эксплуатации. После того, как оба провода будут зафиксированы, можно крепить кнопку к стене с помощью дрели, шурупов и дюбелей.

Желательно выставлять ее по уровню.

Маскировка и крепление проводки

Провод нужно крепить с помощью пластиковых хомутов. Хомутики обвивают кабель и крепятся к стене с помощью дрели и шурупов. Затем проводку можно маскировать с помощью плинтусов или всевозможных декоративных вставок.

Подключение главного блока звонка

К главному блоку идет кабель, состоящий из двух проводов — питающего и передающего сигнал, когда кто-то звонит. Рекомендуется отметить электропровода разными цветами (если они одного цвета), например, покрасить их маркером.

Главный блок, вид изнутри

Проводник от кнопки нужно сложить вдвое и завести через отверстие в стене, затем продеть через отверстие в главном блоке, вывести наружу и оставить около 25 см запаса.

Нужно учесть: один конец сложенного вдвое провода идет на кнопку, а второй будет подсоединен к питанию. Поэтому следует рассчитывать его длину.

После этого можно прикрепить главный блок к стене с помощью дрели. Таким образом, мы получаем открытую, прикрепленную к стене коробку главного блока, с торчащим из нее кабелем, сложенным вдвое. Оба конца кабеля уходят в отверстие, и находятся за стеной.

Теперь внутри главного блока отделяем оба провода этого кабеля друг от друга и один из них разрезаем (желательно, чтобы он был белого цвета, а другой провод — черного). В результате вы получите два конца электропровода, которые нужно распределить по зажимам внутри главного блока звонка.

Установка внутренней розетки

Для установки внутренней розетки предварительно необходимо подготовить посадочное место — подрозетник. Подрозетники могут отличаться в зависимости от конструкции стены.

Так для бетонной или кирпичной стены необходимо использовать простой подрозетник, который крепится при помощи строительных смесей, а для полой стены из гипсокартона необходим подрозетник со специальными лапками фиксаторами (см. фото ниже):

Также в зависимости от типа стены будет зависеть и способ прокладки кабеля.

Например, в бетонной или кирпичной стене устраивается специальное углубление — штроба. Электрический кабель фиксируется в штробе при помощи строительных смесей или крепежа, а далее перекрывается шпаклёвкой или штукатуркой.

Если же стена представлена металлокаркасом, обшитым гипсокартоном, то электрический кабель прокладывается внутри стены в процессе монтажа. В таком случае рекомендуется прокладывать кабель в защитной гофре.

Пример прокладки электрического кабеля в гофре внутри перегородки из ГКЛ

Таким образом вся сложность установки и подключения внутренней розетки заключается в прокладке кабеля и монтаже подрозетника. Пошаговую инструкцию по штроблению стен и установке подрозетников в бетон и гипсокартон вы найдёте, перейдя по соответствующим ссылкам.

Допустим, что электрический кабель у нас уже проложен к месту установки розетки и детально рассмотрим процесс подключения:

Достаточно, чтобы электрический кабель выступал из подрозетника примерно на 10-15 см

Шаг 1. Перед началом монтажа электрической розетки необходимо отключить линию через автоматический выключатель и убедиться в отсутствии напряжения на подведённом к подрозетнику кабеле при помощи индикаторной отвёртки:

Шаг 2. Снимаем ПВХ-изоляцию и оголяем жилы кабеля на 8-10 мм. Для снятия изоляции можно использовать простой строительный нож, а также очень удобно применить специальные клещи непосредственно для оголения жил:

Шаг 3. Снимаем переднюю панель розетки, чтобы получить доступ к болтам, которые позволят зафиксировать розетку в подрозетнике:

Шаг 4. Заводим жилы кабеля в соответствующие отверстия розетки до упора и фиксируем при помощи специальных болтов. Убеждаемся в надёжности фиксации жил кабеля:

Шаг 5. Устанавливаем розетку в подрозетник и закрепляем её. Электрическая розетка, как правило, может быть зафиксирована в подрозетнике двумя способами: при помощи болтов подрозетника (№1 на фото) и при помощи собственных фиксаторов – «распорных лапок» (№2 на фото). Для надёжности используем сразу два этих способа:

Шаг 6. Устанавливаем на место переднюю панель. На этом монтаж внутренней розетки можно считать оконченным.

Одинарная и двойная розетки устанавливаются и подключаются абсолютно идентично

Ниже представлены фото подключения одинарной внутренней розетки фирмы Lezard:

Соблюдение техники безопасности при монтаже розеток

Работы с электричеством относятся к категории опасных. Даже малое напряжение приводит к ожогам, поражениям и другим неприятным последствиям. Соблюдение техники безопасности:

  • обесточить помещение, в котором проводятся работы;
  • проверить участок перед началом специальным прибором (можно включить устройство в сеть);
  • использовать резиновые перчатки, технику с прорезиненными ручками;
  • при «наращивании» длины недостаточно скрутить провода, требуется спайка;
  • не допускается контакт с соединенными оголенными кабелями;
  • излишки не должны «торчать» – укорачивают, закладывают в стену;
  • проверять подходят ли приборы для работы с используемым уровнем тока и напряжения.

Ошибки при проведении розетки

И хотя проведение дополнительной розетки является несложным заданием, новички часто допускают ошибки. Такое досадное недоразумение, как неправильный монтаж новой электроточки, способно обернуться крупными неприятностями.

Поэтому важно обратить особое внимание на наиболее распространенные ошибки и постараться их избежать. Во-первых, нужно использовать провод для подключения новой розетки такой же толщины, что у существующей. В противном случае о корректной работе и речи быть не может

В противном случае о корректной работе и речи быть не может

Во-первых, нужно использовать провод для подключения новой розетки такой же толщины, что у существующей. В противном случае о корректной работе и речи быть не может.

Во-вторых, желательно использовать провода из одного материала – если розетка запитана медным проводом, то вторую от нее следует проводить тоже с применением медного провода такого же диаметра.

Галерея изображений

Фото из

Клеммник винтовой конструкции

Клеммник ВАГО пружинного типа

Колпачок СИЗ для крепления скрутки

Зажим-разветвитель ВАГО

Третья ошибка, допускаемая при самостоятельном подключении – нарушение очередности присоединения проводов. Чтобы этого не произошло, нужно четко разобраться с назначением каждого и правильно определить место его крепления.

Для удобства желательно перед покупкой новой розетки посмотреть старую, разобрав ее. Это делается строго после отключения питания от электросети.

Следует обратить внимание на наличие заземляющего провода – если его нет, что часто встречается в хрущевках и прочих домах старой постройки, то и провод для новой розетки лучше брать без земли. Четвертая ошибка – неправильное или недостаточно прочное соединение проводов с рабочим механизмом розетки

Здесь, не имея опыта, достаточно сложно найти баланс

Четвертая ошибка – неправильное или недостаточно прочное соединение проводов с рабочим механизмом розетки. Здесь, не имея опыта, достаточно сложно найти баланс.

Поэтому, чтобы минимизировать объем предстоящих работ, желательно провести репетицию по подсоединению проводов на запасном отрезке проводов. Для проверки качества скрепления можно использовать лампочку.

Можно подобрать наиболее удобный вариант скрепления проводов между собой – покупать нужно оригинальные клеммники или другие изделия, опасаясь подделок

Пятая ошибка – когда провод пустили по диагонали. Это недопустимо, да и стандартами проведения электропроводки такое запрещено – провод следует прокладывать вертикально. Хотя домашние умельцы способны еще и не на такое.

Не следует так поступать – если будет проводиться через пару лет косметический ремонт, то обнаружить точное место прохождения провода будет крайне проблематично и его можно случайно повредить.

Закреплять провода в контакте рабочего механизма также следует качественно. Для этого пригодится отвертка

Шестая ошибка, а точнее, неприятность – это неудачно подобранный дизайн декоративной накладки розетки. Этот момент на работоспособности механизма никак не скажется – только будет бросаться в глаза, выбиваясь из общей концепции дизайна комнаты.

Чтобы избежать такого диссонанса, следует заранее подобрать наиболее подходящую модель, способную гармонично вписаться в имеющуюся стилевую композицию.

Выбрать подходящую по цвету и форме модель розетки сейчас несложно – производители наперебой предлагают самые изысканные варианты

Важно, чтобы изделие не оказалось подделкой. Зная основные проблемные места предстоящих работ по установке дополнительной розетки, легче будет избежать распространенных ошибок

Конечно же, эти нюансы не касаются работы профессиональных электриков – мастера с первого раза все сделают правильно

Зная основные проблемные места предстоящих работ по установке дополнительной розетки, легче будет избежать распространенных ошибок. Конечно же, эти нюансы не касаются работы профессиональных электриков – мастера с первого раза все сделают правильно.

Определяем фазу, ноль и заземление

Для человека, который не разбирается в электрике, тяжело понять, какой из трех проводов нужно подключить к розетке, а прикреплять контакты наугад чревато неприятными последствиями. Однако на самом деле это достаточно простая задача, которую мы поможем решить.

В первую очередь не мешало бы рассказать теорию кратко и упрощенно. Вся система электропроводки, от которой питаются квартиры и жилые дома, у нас трехфазная.

Обычно между двумя фазами напряжение равно 380 вольт, и это является линейным напряжением. Но у нас в розетках все-таки 220 вольт, почему? Для этого нужен нулевой провод. Взяв одну фазу с нулевым проводом, между фазами окажется разность потенциалов 220 вольт, что является фазным напряжением.

Если сказать совсем просто, то каждая квартира имеет один ноль и одну фазу.

Определение фазы индикаторной отверткой

Данный метод уместен только в том случае, если у Вас для розетки предусмотрены только два провода.

1. Для начала нужно обесточить квартиру (дом), отключив автоматические выключатели в щитовой.

2. Очищенные от изоляции провода разводим друг от друга, чтобы они не соприкасались, что поможет исключить замыкание.

3. Теперь обратно включаем автоматические выключатели, тем самым подавая ток на нашу проводку.

4. Сейчас непосредственно определяем фазный провод. Взяв индикаторную отвертку за маленькую металлическую часть рукоятки, рабочей (также металлической) частью касаемся провода.

Загоревшаяся лампочка в отвертке означает, что это фазный провод, а если лампочка не горит, то значит такой провод нулевой.

Определение фазы мультиметром

Однако при имеющихся трех проводах для розетки только индикаторная отвертка не подходит. Для этого нужен прибор мультиметр, с помощью которого мы можем определить, где заземление, ноль и фаза.

Где фазный провод мы уже узнали при помощи индикаторной отвертки. Но фазу можно определить и без индикаторной отвертки посредством мультиметра. Для этого нужно на мультиметре выбрать измерения диапазона 220 вольт и выше и подключить два щупа в гнезда “V” и “COM”.

Берем щуп, подключенный к гнезду “V”, и прикладываем его поочередно к трем имеющимся проводам. При касании к фазе прибор покажет 8-15 вольт, а при прикосновении к нулю или заземлению мультиметр вообще не отреагирует.

1. Берем мультиметр и переключаем его в диапазон измерения напряжения, равного 220 вольт или выше.

2. Одним щупом мультиметра зажимаем фазу (а где именно этот провод мы уже знаем), а другим один из оставшихся двух проводов.

3. Наблюдаем и запоминаем значение, которое сейчас показывает наш мультиметр.

4. Теперь, оставляя один щуп на фазе, другим зажимаем третий провод и тоже фиксируем значение, которое показал измерительный прибор.

Если мы касаемся одновременно ноль и фазу, то мультиметр показывает напряжение электросети 220 вольт (небольшой разбег допустим). А если мы касаемся заземления и фазы, то значение должно быть меньше предыдущего.

Порядок подключения

Виды розеток

Непосредственно перед тем, как подключить двойную розетку с заземлением, вам придётся выполнить следующие подготовительные операции:

  • зачистить концы проводов, подводящих электропитание к розетке;
  • удалить с монтируемого изделия декоративную крышку;
  • ослабить крепёжные болты на клеммах, к которым впоследствии будут подключаться жилы электропроводки.

Подключение к распределительному щитку Дальнейшие манипуляции, связанные с подключением розетки, сводятся, как правило, к следующим операциям:

  1. Концы проводов, выведенные из пластмассовой посадочной коробки, подводятся к контактам и заправляются в соответствующие клеммные отверстия. Фазный и нулевой провода вы можете подключать без учёта их функционального назначения (т.е. их можно менять местами). В отличие от них заземляющий проводник должен подключаться к клеммнику со специальным обозначением, представляющим собой символ заземления.
  2. После подключения проводов корпус розетки без крышки крепится саморезами к монтажной пластиковой коробке (подрозетнику); при этом питающие провода аккуратно заправляются в его корпус.
  3. Розеточные изделия старого образца оснащены специальными лапками, которые позволяют фиксировать его корпус путём затягивания винтов.
  4. После закрепления розетки в подрозетнике следует ещё раз проверить затяжку болтов на клеммниках и только затем установить на место декоративную крышку.

В заключение необходимо предупредить вас о том, что перед проведением всего комплекса мероприятий по подключению розетки, обязательно следует снять электропитание со всей квартиры. Такое отключение производится обычно посредством выключения соответствующего автомата или выкручивания пробок.

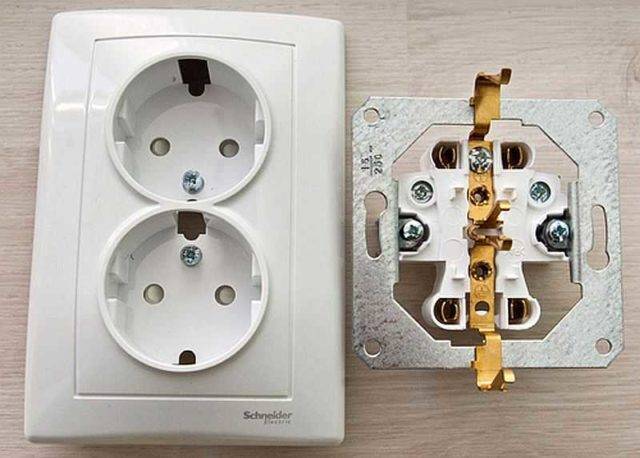

Подключение двойной розетки с заземлением

Порядок действий для подключения двойной розетки точно такой же, как и для обычной, если это модель для одного подрозетника. В ней делается один заземляющий контакт на обе розетки, поэтому та ее часть, что вставляется в подрозетник ничем не отличается от стандартного устройства.

Другое дело, если двойная розетка набрана из двух ординарных, расположенных рядом друг с другом. В таком случае заземление надо рассматривать как сделанное для двух отдельных точек и монтаж заземляющего провода производится несколько иначе, чем фазы и ноля.

Различие в том, что зачастую подключаемый блок розеток соединяется между собой шлейфом, когда к следующей точке провода идут от контактов предыдущей. Если в каком-либо месте отгорит провод, то следующие розетки в цепи работать не будут. Это не является потенциальной угрозой получить удар электрическим током, в отличие от выхода из строя провода заземления.

Чтобы этого избежать, перед тем как подключить двойную розетку, набранную из ординарных, заземляющий провод прокладывают цельным куском до последней точки подключения, а напротив предыдущих делают скрутки, от которых заземление уже идет на заземляющие контакты.

Если заземляющего провода в розетке нет

Здесь все зависит от того, где именно нужно выполнить подключение розетки с заземлением – в частном доме или многоквартирном. Во втором случае еще надо узнать, есть ли заземляющая шина в этажном щитке – вполне может быть ситуация обратная предыдущей – когда проводка в квартире старая, а этажный щиток уже переделан под новые стандарты и в нем есть шина для подключения PE проводника.

Если в этажном щитке нет заземляющей шины, то заземление розеток самостоятельно сделать не получится. Если точнее, то сделать можно, но это будет нарушением – вмешательством в утвержденную схему дома и т.п.

Как итог – если заземления нет, то надо собираться всем жильцам дома и писать коллективное заявление, чтобы сотрудники ЖЭКа провели все необходимые работы. Других вариантов сделать все законным способом не существует.

Также выбор способа подключения зависит от того, нужно заземлить одну розетку или сделать заземление всех, которые есть в квартире. Если к одной розетке можно подвести заземление внешней проводкой, то при необходимости переделки всех точек в квартире, придется проводить масштабные работы по замене электропроводки, которые обычно делаются только при капитальном ремонте.

Заключаются они в том, чтобы извлечь из стены старую проводку, а на ее место установить новую, в которой кроме всего прочего будет еще и заземляющий провод. Рассматривать при этом вариант, когда будет просто добавлена жила заземления не стоит.

Проводка, скорее всего, старая сама по себе, плюс, обычно отсутствует точная схема разводки кабелей внутри стены, поэтому сделать новые штробы под заземление, не повредив старые провода достаточно проблематично.

Заземление и зануление: в чем разница

Одна из распространенных ошибок монтажа – когда подключение розетки с заземлением выполняют посредством задействования «0» двухпроводной сети. Этот способ на языке электриков именуют как «зануление». При его реализации «0» применяют в качестве и защитного и нулевого рабочего контакта.

Зануление не является равноценной альтернативой заземлению. Ведь линия не может защититься сама от себя.

Так к примеру в случае пропадания «0» в результате того же обрыва кабеля на вводном щитке или необдуманных действий неквалифицированного «умельца» в момент включения прибора цепь замыкается. Но при этом на нулевом проводе, который по сути не связан с землей, возникает такое напряжение, как и на фазном. Как следствие, электроустановка, заземленная посредством зануления и оказавшаяся под напряжением, передает его человеку.

Самый благоприятный исход в этой ситуации, если произойдет замыкание, которое спровоцирует автоматическое отключение – «выбивание автомата». Иначе результат такого зануления может стать трагическим.

Стоит учитывать и тот момент, что согласно технологии монтажа внутриквартирной электропроводки на вводе устанавливают пакетники или двухполюсные автоматы, которые производят коммутацию как «фазы», так и «0». Согласно принятым нормам в цепи, где имеется коммутационный аппарат, запрещено использовать нулевой проводник в качестве защитного.

Способы подключения с учетом потребителей

Подключение блока розеток одной группы осуществляют шлейфовым способом. Он предполагает присоединение всех элементов группы к общей питающей линии электропроводки. Созданная шлейфовым способом цепь рассчитана на нагрузку, показатель которой не превышает 16А.

Единственным «минусом» такой схемы является то, что в случае повреждения в месте контакта одной из жил перестают функционировать и все расположенные за ней элементы

Сегодня подключение блока розеток часто осуществляют комбинированным способом, в основе которого лежит параллельная схема. Этот способ активно практикуется в европейских странах. У нас он применяется для обеспечения отдельной линией мощных потребителей.

Параллельное подключение предполагает прокладку от распределительной коробки двух кабелей:

  • первый направляется в виде шлейфа, запитывая четыре из пяти розеток 5-местного блока;
  • второй – подводится отдельно к пятой точке розеточной группы, которая предназначена будет для запитки мощного прибора.

Способ хорош тем, что обеспечивает работоспособность отдельной точки и делает ее независимой от функционирования расположенных рядом других участников цепи.

Главное достоинство комбинированного способа – в обеспечении максимальной степени безопасности, что особо актуально при эксплуатации мощных и дорогостоящих приборов

Единственный недостаток схемы – увеличение расхода кабеля и затрат труда электромонтажника.

Как шлейфовый, так и комбинированный способ подключения может быть закрытого и открытого исполнения. Первый предполагает выдалбливание каналов в стене для прокладки линий и «гнезд» под разъемы, второй реализуется путем прокладки РЕ проводника на поверхности стены.

Плинтусы и кабель-каналы, используемые при открытом способе прокладки, выполняют не только эстетическую функцию, но и защищают РЕ проводник от механического повреждения

Применение пластиковых кабель-каналов повышает безопасность и эстетичность открытой проводки. Большинство из них снабжено перегородками, между которыми и прокладывают линию. Контроль за состоянием РЕ проводника удобно осуществлять через съемную переднюю часть.

Установка в стене квартире своими руками: инструкция

Есть определенные требования к установке розеток в квартире. Предварительно следует рассчитать мощность, которая необходима для точки питания. Учитывайте нюансы монтажа в помещениях с различным микроклиматом. Особого подсоединения требует силовая электрическая розетка.

Расчет мощностей

Мощность – основная характеристика электрического устройства. Перед покупкой электророзетки рассчитайте, какую суммарную нагрузку она выдержит. Также учитывайте, сможет ли выдержать электропроводка такую нагрузку. Поищите данные в специальных таблицах, в которых отражены сечения жил, материал, напряжение, сила тока и мощность провода.

Стандарты для ванной

Ванная комната является помещением с повышенным уровнем влажности. Если здесь устанавливается точка питания, тогда придерживайтесь следующих правил:

  • устанавливать розетки нужно не менее, чем в полуметре от заземленных частей (трубы, раковины, батареи);
  • штепсельная электророзетка ставится на высоте 50-100 см от пола;
  • надплинтусные устройства монтируют не ближе, чем 30 см от пола.

Также электророзетка должна быть стойкой, прочной, с определенной степенью влаго- и пылезащищенности.

В ванных используется скрытый тип электропроводки.

Установка двойной розетки

Двойная элеткророзетка используется для подключения сразу двух бытовых приборов. Они бывают стационарные и сборные.

Стационарная розетка устанавливается так же, как и обычная

Важно следить, чтобы кабели были подключены к токопроводящим пластинам, иначе произойдет короткое замыкание

Сборное изделие установить сложнее. Для монтажа нужен проводник той же длины, что и подключенный к основному подрозетнику. Это значит, что для сети с тремя проводниками (2 питания и земля) требуется три дополнительных кабеля. Дополнительные протягиваются между подрозетниками. В том, в котором есть вывод основного электропровода, к зажимам подключаются пары кабелей (основной и вспомогательный). Во втором подрозетнике все подключается стандартно.

Установка универсальных электрических розеток (силовая)

Силовые элеткророзетки нужны для подключения мощных приборов: стиральная машина, водонагреватель. Конструкция отличается от обычного изделия: значительно толще и рассчитана на нагрузку не менее 40 Ампер.

Перед подключением убедитесь, что электропроводка соответствует требованиям безопасности. В противном случае подключать силовую розетку нельзя, может произойти возгорание. На нее отводится отдельная линия, ведущая к распределительному щитку.

Устанавливается силовая электророзетка в месте, где выходит силовой кабель. Обычно это рядом с плитой. Закрепление осуществляется дюбелями.

Степень защищенности должна быть не менее IP20.

На какой высоте устанавливать розетки

Высота установки розеток определяется исходя из чисто практических соображений. Необходимо учитывать удобство для пользователей, длину кабеля электропитания тяжелых устройств (холодильника, стиральной машины) и безопасность. Розетки время от времени выходят из строя, их надо менять или чинить. При подготовке монтажа следует помнить и об этом.

Расстояние до розеток от пола обычно составляет от 30 до 80 см. При установке на небольшой высоте следует позаботиться о безопасности детей, выбрав устройства со специальными шторками. Верхняя точка расположения розетки нормами не определяется.

Но надо знать, что от плиты перекрытия до розетки должно быть не менее 15 см, а от края оконного проема – не менее 10 см. Блок розеток, установленный подальше от окна, лучше защищен от перепада температур, от попадания воды, пыли и от других атмосферных факторов.

Устройство розетки с заземляющим контактом

Розетка с заземлением, кроме двух обычных контактов для подключения фазы и нейтрали, имеет еще один — для подключения «земли». То есть подключается она тремя проводами. Первый идет от автомата размещенного в щитке — фаза, второй — от шины нейтрали, третий — от земляной шины. При этом обычно соблюдается цветовая маркировка проводов: земля подключается желто-зеленым проводом (иногда зеленым), нейтраль — синим или голубым, фаза — может быть красной, черной, коричневой и т.д.

Так выглядит двойная розетка с заземлением без крышки. В данном случае представлена продукция французской компании Schneider Electric («Шнейдер Электрик»)

Если посмотрите на фото, увидите пластину заземления из меди. Она может быть белого цвета — если медь луженая, но это более дорогие модели для использования на улице или во влажных помещениях. Форма контактов такова, что они выглядывают в прорези корпуса. Также на пластине есть контактная площадка с прижимным винтом — сюда подключается заземляющий провод. Все действительно несложно.

Розетки для подключения электроплит

Силовые разъёмы, посредством которых подключаются электроплиты рассчитаны на нагрузки свыше 8 кВт и силу тока более 25А.

В розничной торговой сети выбор розеток для электрических плит достаточно широк: дешевые, выполненные из карболита (черного цвета) и более дорогие из светлого пластика разнообразного дизайна. От обычных силовые розетки визуально отличаются толщиной контактов, так как предназначены для работы с токами высокой мощности. Основное требование к ним — соответствие регламентам ПУЭ и ГОСТ.

Розетки различают по способу монтажа:

  • Скрытые — подрозетник монтируется внутри стены. В результате отводы скрыты, что повышает герметичность изделия и безопасность эксплуатации.
  • Наружные — монтаж подрозетника производится поверх отводов. Такие розетки менее герметичны, а значит и менее безопасны в использовании.

Розетки для электроплит имеют и различные варианты защиты:

  • влагозащищенные;
  • пылезащищенные;
  • со встроенной автоматической защитой от перегрузок.

Определить степень защиты той или иной розетки поможет маркировка на корпусе. Буквенная маркировка IP и цифры за ней от 00 до 68 и указывают на уровень защиты контактов. Розетка и штепсель с самой высокой степенью защиты могут выдержать даже погружение в воду. Для использования на кухне рекомендуется применять розетки со степенью защиты выше IP24.

По количеству контактов силовые розетки бывают:

  • трехконтактные для однофазных сетей;
  • четырехконтактные для трехфазных сетей;
  • пятиконтактные для трехфазных сетей.

Также розетки могут быть не только одинарными, но и двойными. Если планируется установка дополнительного оборудования с высокой мощностью, то иногда возможно применение двойных розеток. При выборе учитывайте суммарную мощность электроприборов и помните о том, каковы параметры выделенной кабельной линии.

Обязательным является наличие у высокомощных розеток заземляющего контакта. Крупная кухонная техника (варочная панель, электроплита, духовка) имеет наружные металлические детали, которые в аварийной ситуации могут оказаться под напряжением. Для защиты людей и дорогостоящего оборудования от поражения и применяется заземление.

Многие производители плит поставляют их в комплекте с вилкой и розеткой, что существенно экономит время и силы. Но бывает и по-другому, тогда будьте внимательны: очень часто импортные вилки не подходят к нашим розеткам. И наоборот. В магазине приобретайте комплект вилка-розетка, соответствующий характеристикам вашей электросети и мощности плиты.

Кабель для электроплиты подвели, розетку и вилку приобрели. Следуем дальше.

Установка внутренней розетки

Сразу же нужно сказать, что все розетки делят на внутренние и наружные. Принцип работы у них одинаковый. Отличие между ними в том, что наружные розетки устанавливаются прямо на стене, а внутренние – в коробки (подрозетники), которые “прячут” в стене.

В первую очередь в целях безопасности необходимо всю электропроводку в квартире отключить от электропитания. Речь идет об автоматических выключателях в электрощите, который обычно располагается в коридоре квартиры либо на лестничной площадке.

Оставшись полностью без электричества в доме, Вам, возможно, потребуется освещение на рабочем месте. Хорошо, если хватит дневного света, но при темном времени суток необходимо подумать об альтернативных источниках освещения, например, может пригодиться фонарь.

Обязательно! Дополнительно убедитесь при помощи мультиметра или индикаторной отвертки, что в розетке нет напряжения.

Приготовьте инструменты:

  • Кусачки
  • Уровень
  • Плоскогубцы
  • Отвертку
  • Карандаш
  • Нож.

Инструкция по установке от существующей

Во-первых, определяют, какой будет достаточно

Во-вторых, уделяют выбору провода особое внимание, чтобы предотвратить перегрев контактов.

Разновидности

ГОСТом, для эксплуатации в бытовых помещениях, рекомендовано к эксплуатации несколько видов

  1. Без заземления. Тип С 1а. Обеспечивает работу простых приборов, в рабочем режиме выдерживает до 250 Вт, 10А постоянного тока и переменного до 16А.
  2. С двумя контактами по бокам для заземления. Тип С 2а. Предназначена для подключения нагревательных колонок, стиральных машин, электродуховок, насосов и другой бытовой техники. Параметры мощности аналогичны предыдущим.
  3. Оснащены заземлением штифтового формата (как установить розетку с заземлением?). Тип С 3а. Предназначен для подключения мощных потребителей энергии. Характеристики — такие же, как у С2а.
  4. Тип С5. Старого вида, выдерживающие до 6А.
  5. Евророзетки с выступающим корпусом, широко расположенными отверстиями под вилку. Относятся к типу С6, подходят для устройств с такими же вилками.

Каждый прибор состоит из

  • колодки;
  • защитного корпуса;
  • контактов.

Совет
В зависимости от способа крепления к стене различают наружную и внутреннюю фиксацию. Часто устанавливают точку питания в виде двойника или блока, состоящего из нескольких ячеек.

Выбор провода

При несоблюдении требований стандартов контакты перегреваются

  1. Для заземлённых подходит трёхжильный кабель.
  2. Без заземления — двухжильный, в которых жила жёлтого цвета предназначена для заземления:
    • синего — для нулевого провода;
    • красная и коричневая — для фазы.
  1. Незаземленная проводка состоит из двух жил — нуля и фазы.
  2. Трёхжильный (заземление, ноль и фаза) повышает безопасность эксплуатации кабеля, помогает избежать удара током.

для монтажа проводки внутри комнаты целесообразно применять провод с медной жилой
Важно
Медь не перегревается, выдерживает значительные нагрузки по сравнению с алюминием.

Последовательное и параллельное подсоединение

  1. Профессионалы советуют подключать дополнительные розетки параллельно, когда кабель к новой точке тянется из распределительной коробки. Такой способ наиболее безопасен.
  2. Чаще всего выбирают последовательное подключение, при котором от одной точки отводится следующая, т. е. кабель подключается от уже существующего гнезда к дополнительной. Такой способ ещё называют шлейфовым, выбирают при нецелесообразности использования первого.

Правила последовательного

Главное условие последовательного подключения — возможность использования электроприборов с небольшой мощностью

Выводы и полезное видео по теме

Видео #1. Руководство по применению шлейфового способа:

Видео #2. Подробное ознакомление с одним из безопасных вариантов подключения розеток:

При условии того, что количество затрачиваемой на бытовые потребности электроэнергии с каждым годом только увеличивается, а потому требования к надежности розеток непременно будут возрастать, предпочесть все же следует параллельную схему электромонтажа. Особенно, если речь идет о серьезных энергопотребителях.

Для питания светильников, электрических будильников и подобных приборов подойдет вариант подключения шлейфом.

Появились вопросы по теме статьи, обнаружили недочеты в изложенной информации, есть желание поделиться опытом в самостоятельном электромонтаже? Пожалуйста, напишите комментарий в расположенном ниже блоке.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
