Правила расположения розеток на кухне

Виды розеток для кухни

Как правило, на кухне каждой домохозяйки имеется множество разных полочек и шкафчиков. Это отличное место, где можно спрятать источники питания

Ведь в наше время, дизайну комнат, придают особое внимание. Зачастую  розетки на открытых местах очень портят общий интерьер кухни. Для того чтобы это не произошла, их нужно грамотно спрятать от глаз.

Для того чтобы это не произошла, их нужно грамотно спрятать от глаз.

Виды розеток:

Выдвижная розетка – хороший вариант для маленьких кухонь . Она изготовлена на основе удлинителя. Поэтому дает возможность пользоваться электроприборами на большом расстоянии. Как правила, выдвижной блок на кухне прячут под столешницу или шкафчик.

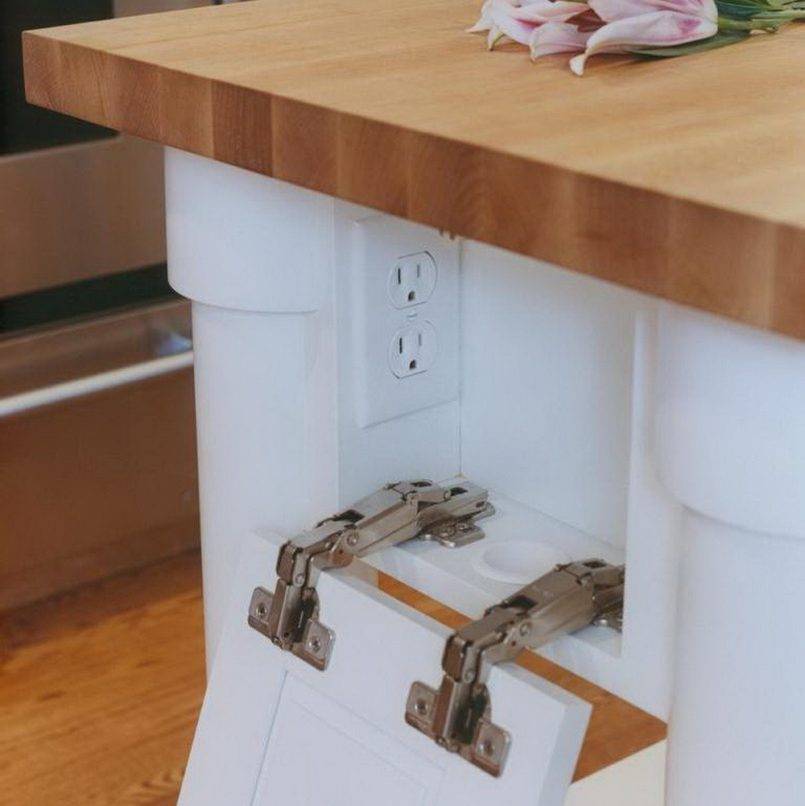

Внутренние розетки− это самый простой и удобный вариант. Выглядит это все как небольшой блок с розетками по сторонам. Он крепится в шкафчик гарнитуры или под рабочую поверхность. Изюминка, встроенной розетки на кухне в том, что она скрыта от глаз, но в любую минуту к ней можно подключить несколько электрических приборов.

Накладные розетки −это самый просто вид, который обычно используется в простых комнатах. Главная их особенность в монтаже, с которым справится каждый. Но, к сожалению, этот вид питания плохо подходит для кухни. Дело в плохой защите от влаги, грязи и пыли.

Угловая розетка для кухни− самый удобный вариант, в случае, когда нет свободного места. Эту розетку можно установить в стыке стен или шкафчиков. Некоторые модели имеют блок, который состоит из двух или трех ячеек. Установка не сложнее, чем обычной розетки в других комнатах. Сколько нужно розеток для кухни

Самый частый вопрос при монтаже, сколько розеток нужно на кухне? Это довольно сложный вопрос, ведь никому не хотелось бы, чтоб в итоге их было слишком много, или мало. Для каждой кухни это чисто индивидуальный вопрос. Но все, же существуют определенные стандарты.

Итак, розетки понадобятся для:

• Холодильник
• Вытяжка
• Плита
• Духовка
• Микроволновка
• Посудомоечная машина

Схемы расположения кухонных розеток

Готовая схема проводки и установки розеток в кухню лишает права на ошибку только в случае доработки под собственные нужды и запросы. Те схемы, которые находятся в свободном доступе в сети годятся в качестве ориентировочных.

Вытяжка

Вытяжек много, каждая модель имеет свои особенности, и подключаются к источнику питания они по-своему.

Когда вентиляционную трубу вытяжки скрывают за шкафчиком, то и розетку стоит монтировать внутри, но на расстоянии 20-22 см. Можно установить её и над шкафом.

Если подключение напрямую, то точка вывода определяется габаритами и советами производителей вытяжки.

Стиральная машинка

Электророзетка не должна быть монтирована за машинкой. Она работает с использованием воды, и иногда могут возникнуть утечки. Такое соседство опасно в любом случае. Приветствуется установка электротехнического блока обязательно во влагозащитном корпусе сбоку от прибора. Можно даже спрятать его в мебельную тумбу.

Посудомойка

Посудомоечная машина по традиции устанавливается поблизости от мойки. Так как она находится рядом с водой, требуется хорошая зашита источника питания.

От прибора электророзутку удаляют на 20 см при высоте от пола в пределах от 20 до 40 см. Не играет роли её местоположение относительно водопровода.

Телевизор и ТВ-приставка

Людям, работающим на кухне, по душе параллельно просматривать фильмы и любые интересные передачи, следовательно, понятна частая установка телевизора в этом помещении. Так как прибор размещается не на уровне глаз из-за актуальных принципов его использования, то есть стоя, то его следует повесить на высоту около 1,75 м от пола. Если готовка проходит в положении сидя, телевизор вешают ниже.

Эстетика требует, чтобы проводов не было видно, а сам аппарат был максимально прижат к стене с небольшим углом наклона. Это значит, что розетка не должна препятствовать такому размещению. Лучшим расположение источника питания будет сбоку, а не сзади.

Формула определения высоты розетки: учитывают высоту от пола до ТВ, а также высоту прибора, поделенную на два. Но это решение по размещению годится только для телевизоров, работающих от антенны.

Около мойки

Над мойкой располагают розетки только отчаянные люди! Это против всяких правил и техники безопасности. Лучше расположить эти предметы внутрь шкафчиков. Около мойки располагаются только влагозащитные электророзетки, подключённые строго через УЗО.

Допустимо расстояние от раковины до розетки, превышающее полметра. Высота розеток под мойку не может быть менее 20 см, ведь прорыв труб или затопление способно в ином случае нанести серьёзный урон.

Холодильник и СВЧ

Не секрет, что любая инструкция к холодильнику гласит, что удлинитель при подключении агрегата не используют. Так как провод у прибора недлинный, примерно метр или меньше, то и розетка должна быть в пределах свободного доступа.

Если техника встроенная, то электророзетку монтируют в ближайшем шкафчике на высоте от 20 до 75 см от поверхности пола и на удалении от холодильника на 10-20 см.

Если холодильник отдельно стоящий, можно располагать источник питания за его задней стенкой с отступом в 5 см от прибора вбок: такое расположение даёт удобный доступ, если нужно выключить агрегат из сети.

Если морозильная камера устанавливается отдельно, то нужна дополнительная точка питания, можно установить сразу двойную розетку.

Теперь об источнике питания для микроволновки: этот прибор часто стоит на уровне глаз, розетку тоже устанавливают на этой же высоте или под прибором в шкафчике снизу. Высота от пола 25-75 см.

Духовой шкаф и варочная поверхность

Варочную поверхность и духовку в большинстве случаев подключают к сети независимо друг от друга. Если духовка располагается над поверхностью, то розетка монтируется снизу.

Размещение точки питания от сети для плиты вертикально удобно и за рядом стоящим шкафчиком. При этом расстояние от боковины шкафа составит не меньше 20 см с высотой от пола кухни 20-75 см.

Рабочая зона

Мы уже выделили под каждый крупный электроприбор собственную точку питания. Требуется также не забыть розетки под мелкую бытовую технику, которая находится в зоне рабочей поверхности.

Следует представить процесс готовки, прикинуть, удобно ли будет тянуть провод миксера к розетке: так сказать, предусмотреть всё заранее.

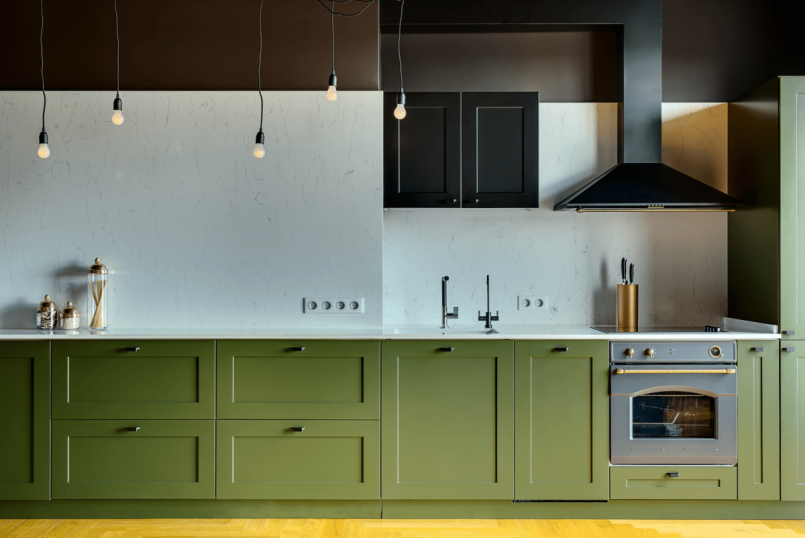

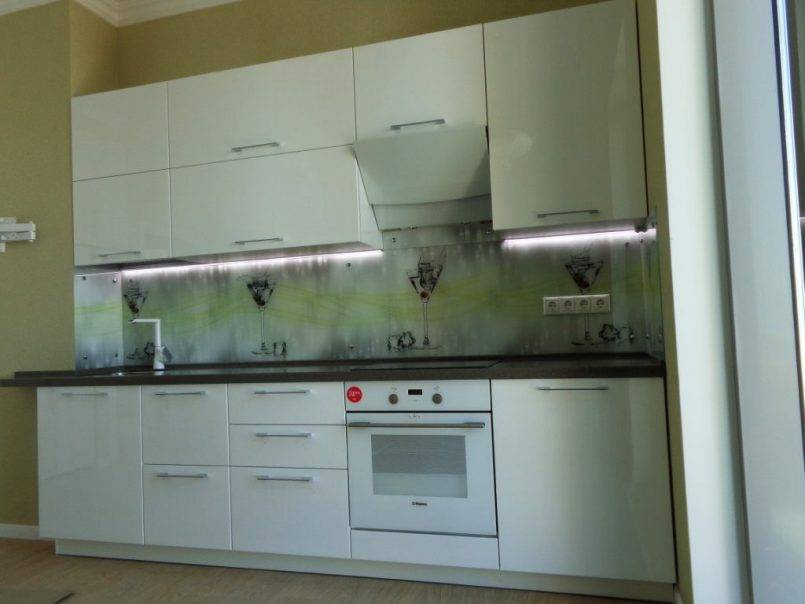

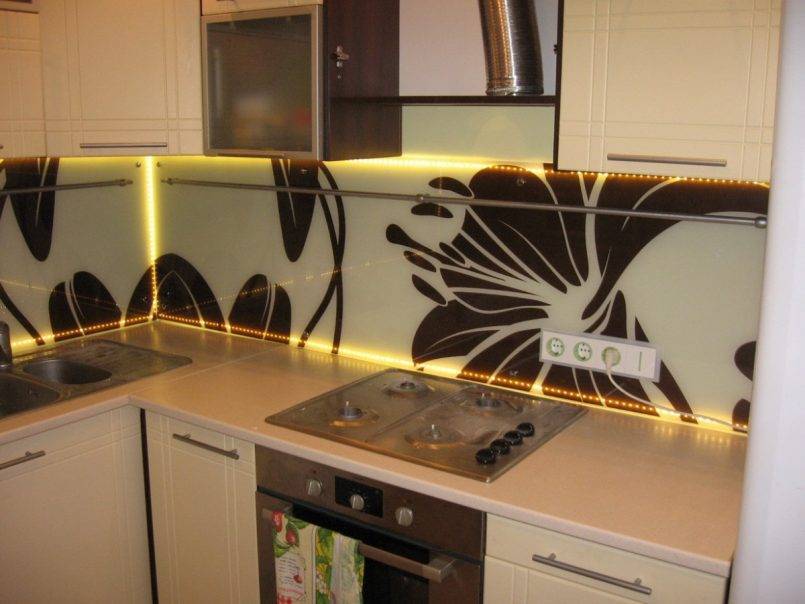

Розетки над рабочей зоной располагаются блоками, по 3-4 в каждом, с учётом удалённости от газовых и водопроводных труб свыше 50 см.

Высота от пола 95-135 см. Если проводку делается на стадии ремонта, то провод заводят с небольшим запасом, что позволит потом отрегулировать удобную высоту.

Планировка электросети в разных комнатах

Рекомендации по установке розеток в комнатах (кухня, спальня, ванная) могут отличаться друг от друга. Это связано с уровнем влажности, количеством бытовых приборов, подключаемых к электросети, и нормами пожаробезопасности.

Электропроводка на кухнях

Точных указаний к расположению точек подключения к электросети и розеток на кухне нет, но рекомендации собраны исходя из особенностей эксплуатации данного помещения и возможного количества подключения бытовых приборов. Так, в требованиях ПЭУ указано:

1. Выключатели и розетки штепсельные располагаются на расстоянии от двери в 60 см, это же требования выдвигается к раковине на кухне;
2. Дистанция до газопровода от 50 см.

А также выделяют ряд советов по расположению точек подключения к электросети для различных кухонных приборов и бытовой техники:

1. Чтобы подключить посудомоечную машину или холодильник, выбирают высоту 10–20 см от пола. Есть модели техники, где производителями вмонтирован короткий провод для подключения, для них делают отдельные точки «питания» на высоте от 0.5 м.
2. Малогабаритные электроприборы: микроволновка, тостер, мультиварка, блендер и другие подключают в розетки, установленные на 20 см вверх от столешницы или 110 см от напольного покрытия.
3. Для вытяжки рекомендуют делать отдельную точку подключения к электросети, отступая от пола 2 м. При этом от середины прибора до розетки должно быть не менее 20 см, что необходимо для вентиляции.
4. Если в планировке кухни участвует встроенная бытовая техника, то для ее «питания» делают отдельные розетки за шкафами для удобного и постоянного подключения приборов. Рекомендовано их монтировать от 30 до 60 см от пола и следить, чтобы подключенный кабель не пережимался мебелью.
5. Для подключения подсветки под полками и шкафами на кухне используют розетки, вмонтированные над мебелью на расстоянии в 5–10 см. включатели выводят на удобную для пользователей высоту.

Для расчета мощности берутся показатели из техпаспорта бытовых приборов или средние показатели:

• духовка, варочная панель имеют собственные розетки с силой тока от 32 до 40 А;
• отдельная линия нужна для нагревательного элемента с мощностью от 3.5 Вт;
• для холодильника, микроволновки или тостера подойдет обычная розетка на 16 А.

Такие рекомендации помогут правильно составить проект и распределить розетки. Выключатель для общего света на кухне располагают на стене на удобном для пользователя расстоянии от пола (от 60 до 90 см).

Нюансы расположения в ванной

Главное требование при выборе высоты расположения розеток в ванной — защита от проникновения воды. Для этого необходимо выбирать модель с УЗО — специальной крышкой-брызговиком. Выделяют несколько рекомендаций для подключения электроприборов:

• для стиральной машины соблюдается высота в 1 м;
• для водонагревательных приборов — не менее 180 см;
• при необходимости включения дополнительных приборов возле раковины монтируется еще одна розетка на высоте в 110 см.

Общий выключатель для света во всем помещении выводится за пределы ванной комнаты и устанавливается на удобной для эксплуатации высоте.

Как провести ток в спальне или гостиной

Высота установки точек подключения к электросети в спальнях и гостиных не регламентируется. Эти помещения не имеют точек соприкосновения с проведенным газопроводом или повышенной влажностью, но есть несколько общих рекомендаций к расположению точек входа в линию электросети:

• средняя высота размещения розеток от пола — 70 см;
• вспомогательные розетки возле стола монтируются на уровне в 0.3 м от напольного покрытия, где делают блок из 2–3 розеток;
• за телевизорами или другими бытовыми приборами точки «питания» устанавливают на высоту 1.3 м от поверхности пола, там же делают дополнительные интернет-розетки.

Выключатель делается один при входе в комнату на высоте в 90 см со стороны дверной ручки.

Установка розеток в коридоре квартир и частных домов необязательна. По усмотрению владельцев помещения монтируют одну или две точки входа в линии электросети, чтобы подключать пылесос или телефонные аппараты.

Советы профессионалов

Теперь прислушаемся к мнению специалистов, которые делятся своим жизненным опытом и профессиональными навыками:

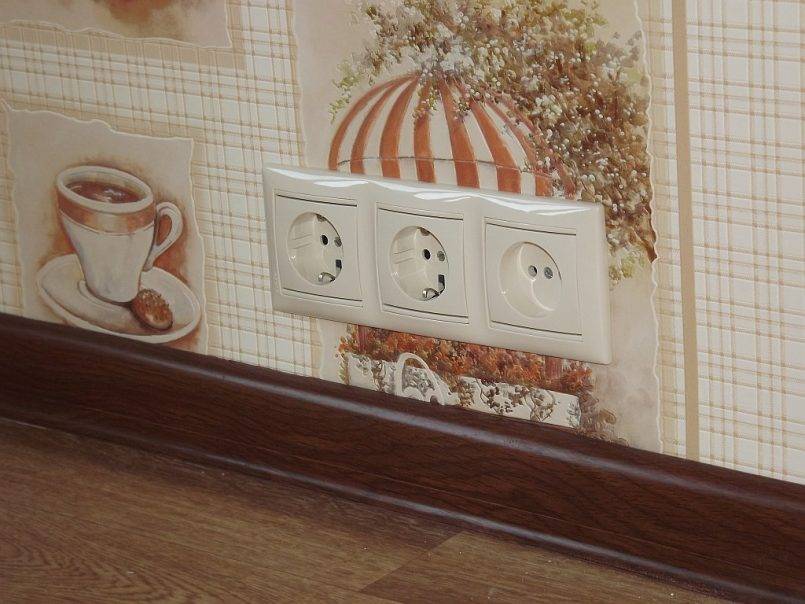

Средняя высота установки розеток на кухне – 30-40 см от пола. Но и тут есть свои определенные нюансы: розетки устанавливаются для бытовой техники, поэтому нужно адаптировать их, прежде всего, под минимальную нагрузку и максимальную отдачу. К примеру, розетку под вытяжку можно установить на высоте 180-200 см от пола, розетки для СВЧ печи, тостера и кухонного комбайна – в 10-15 см от столешницы. Тут нет строгих правил!

На этой схеме розетки под бытовую технику установлены максимально удобно

• Где установить на кухне розетки? Если у вас нет плана расположения розеток, то специалисты рекомендуют установить на каждой стене по одной – на всякий случай;
• Многие кухни оборудованы стационарными телефонами, поэтому не стоит забывать про специальную розетку и для него;
• Количество выключателей и розеток на кухне не нормировано ни одним актом и документом, поэтому при желании можно себя не ограничивать и ставить розеток столько, сколько вам нужно.

Требования и правила установки

Прежде чем рассматривать расположение розеток на кухне давайте разберемся, есть ли какие-то требования к их установке. К этому вопросу нужно отнестись ответственно, ведь на кухне часто жарко и влажно, а во время мытья посуды летят брызги. Всё это создаёт опасные условия, которые могут привести к поражению электрическим током и выходу из строя электрооборудования. Требования к установке прописаны в:

ГОСТах 7397.0-89, 7396.1-89, 8594-80; СНиП 3.05.06-85.

Если передать кратко и простым языком, то они должны быть установлены в таких местах, чтобы исключить попадание брызг воды и пара, а также нужно исключить возможность перегрева изделия от плиты во время готовки.

Итак, от мойки розетки устанавливают на расстоянии не менее 1 м. Если нет такой возможности – устанавливают влагозащищенные розетки с защитной крышкой как можно дальше от источника брызг. При этом не рекомендуется чтобы расстояние до подключаемых электроприборов превышало 1 м. Высота от пола для розеток на кухне – больше чем 2 см от плинтуса. Фактически высота должна быть такой, чтобы подключение вилок всех приборов не было затруднено, то есть выше столов, но ниже шкафчиков. Высота над столешницей подбирается индивидуально.

Также не стоит размещать розетки на кухне выше чем на высоте 2-х метров, а над полом – обычно изделия устанавливаются на высоте 30-40 см. Вдоль свободных стен – 1 или 1,3 метра, то есть на уровне между грудью и поясом.

На рисунке ниже вы видите пример условной схемы с размерами и расстояниями для установки:

Виды розеток для кухни и их особенности

Электрические розетки кроме цветового разнообразия различаются по способу установки. Существуют следующие типы розеток:

1. Скрытые. Это наиболее распространённый вариант для кухни, который применяется при скрытой проводке, когда силовые кабели вмурованы в стены под штукатуркой. Преимущество таких розеток заключается в надёжности, долговечности и безопасности. Кроме того, они практически не выделяются на фоне стены, а при соответствующем подборе цвета сливаются с её поверхностью. Недостаток состоит в том, что для их установки в стенах необходимо выдалбливать отверстия.

2. Накладные. Эти устройства применяются при наружной проводке. Розетка устанавливается прямо на поверхность стены, без подготовительных процедур. Отличительные черты — быстрота монтажа и доступность при необходимости ремонта или замены. Недостаток — внешний вид, многим не нравится, что розетка выступает на поверхности стены.

3. Угловые. Специальный тип розеток, форма и конструкция которых позволяет устанавливать их в углах между стенами или между стеной и рабочим столом. Фактически является разновидностью накладного источника питания, поскольку для монтажа не требуется углубляться в стену. Как большинство современных розеток, угловые модели изготавливаются из прочной качественной пластмассы с высокими диэлектрическими показателями. Чаще всего используются в виде модулей с тремя-пятью штепсельными разъёмами.

4. Выдвижные. Это разновидность скрытой розетки, но в отличие от стационарного варианта выдвижная розетка монтируется не только в стене, но и в мебели — столах, шкафах и т. д. Устройство представляет собой блок из нескольких гнёзд, который при необходимости прячется в специальной полости. В зависимости от конструкции выдвижные розетки бывают горизонтальными и вертикальными. Специалисты отмечают их следующие преимущества:
   • не занимают полезную площадь и не видны в закрытом состоянии;
   • возможны различные варианты монтажа, включая установку в пол, что очень удобно для подключения некоторых приборов (например, пылесоса);
   • корпус снабжён различными по конфигурации гнёздами, они используются для подзарядки телефонов, планшетов и других гаджетов;
   • к выдвигающейся розетке можно подсоединять не только не только силовые, но и слаботочные кабели: телевизионную антенну, интернет, телефон и т. д.;

   • в закрытом (сложенном) состоянии к розетке нет доступа, что актуально в тех случаях, когда в доме проживают маленькие дети или животные.

Основные ошибки в размещении розеток

Важность правильного расположения и подключения кухонных розеток сложно переоценить. Любая, даже самая оригинальная кухня в первую очередь обязана быть безопасной

Не редко хозяева недооценивают это требование. Это случается, в основном, по неопытности, ведь они не каждый месяц делают полноценный ремонт помещения.

Среди ошибок, допускаемых при размещении кухонных розеток, встречаются как откровенно грубые, так и незначительные. Если мелкие недочеты принесут при эксплуатации лишь неудобство и определенный дискомфорт, то серьезные огрехи способны причинить много бед.

Неправильно проложенная проводка может стать причиной сильнейшего пожара из-за короткого замыкания

Самое ужасное – пренебрежение правилами безопасности

Это когда проводка прокладывается неправильно, не берется во внимание материал стен и нужный вариант изоляции в конкретном случае. Такая небрежность чревата плачевными последствиями – при коротком замыкании от всего дома в считанные минуты останется лишь пепелище

Второе серьезное нарушение – когда все электроустановочные изделия запитаны от одного силового кабеля. Такая схема расположения розеток на кухне не выдерживает критики, ведь линия просто не в состоянии будет выдержать напряжение. Как результат – полностью не функциональное помещение. Всегда нужно следить, чтобы включен был лишь один мощный или 2-3 маломощных прибора. Это недопустимо для кухни.

Третья ошибка – если для электрической плиты не была выделена отдельная линия, идущая от щитка. Этот мощный потребитель электрического тока будет качественно работать только при условии правильного подключения.

В-четвертых, все розетки, спрятанные под мойкой, должны обладать соответствующей степенью защиты от влаги – не менее IP44. Группы электроточек, размещенные в зоне свободного доступа детей, обязательно надо подбирать с защитными шторками.

Неправильно расположенные розетки желательно сразу перенести в места, более для них подходящие (+)

В-пятых, для всех приборов, работающих с водой, например, посудомоечная или стиральная машина, важно сделать отдельную питающую линию. Ее нужно оснастить устройством защитного отключения, а устанавливаемые розетки желательно брать с заземлением

Эти меры в случае короткого замыкания помогут уберечь жилище от беды, отключив линию.

К незначительным ошибкам по размещению кухонных розеток можно отнести неудобное расположение некоторых их групп. Также, плохо, когда забыли предусмотреть пару запасных точек, например, для зарядного устройства телефона или ноутбука.

Розетки, гармонично подобранные под общую стилистику помещения, не будут вызывать раздражения хозяйки

Еще один неприятный недостаток – когда цвет и форма корпуса установленных розеток выбивается из общего дизайна помещения. Такое обычно происходит, если хозяева много раз меняют общую концепцию кухни. Купив необходимые материалы, они вдруг решают изменить цветовую гамму или заказать другую мебель, забыв об уже вмонтированных розетках.

Что включено в сеть постоянно

У каждого есть свои предпочтения, но основной список кухонных электроприборов (и таких, что будут там включаться отдельно) будет следующим:

• Духовой шкаф (электродуховка) – это одно из самых мощных устройств, потребление электричества у некоторых моделей может достигать 5-6 кВт. Для таких приборов нужна будет отдельная линия.
• Электроплита или варочная поверхность. Чаще всего это 3-4 комфорки, каждая из них мощностью по 1,5-2,5 кВт – если они будут включаться все вместе, то нужна отдельная линия. В случае если это индукционная плита, то расположение розеток на кухне должно предусматривать, что ее надо устанавливать на удалении от остальных приборов.
• Посудомоечная машина. В ней стоит ТЭН для подогрева воды – именно он является основным потребителем электричества и обычно это 1,5-2 кВт. Учитывая что используется она не часто, это позволяет подключать устройство к линии с другими электроприборами.
• Мультиварка. Большинство ее программ рассчитаны примерно на час работы – в течение этого времени она будет «тянуть» около 2 кВт. Ее желательно включать в отдельную розетку, но это вполне может быть двойная, в которую также можно подключать не особо мощные приборы.
• Хлебопечь. В целом, это та же мультиварка, но ее программы работают около 2,5 часов. Из этого времени ТЭНы постоянно включены около 40 минут. Ее можно прятать в то время пока не нужно печь хлеб, но чаще всего она включена стационарно.
• Микроволновка и электрочайник. В зависимости от модели потребляют около 1,5-2,5 кВт. Их особенностью является непродолжительность работы – зачастую это 5-10 минут, в течение которых большой нагрузки на электросеть они не создадут. Их свободно можно включать в двойные розетки параллельно друг с другом или другими приборами.
• Холодильник чаще всего требует отдельного подключения – мощность его невысокая, но обычно устанавливается он отдельно. По этой же причине розетка для холодильника может быть двойной – рано или поздно свободный разъем обязательно пригодится.
• Розетка для вытяжки вызывает большое количество вопросов, так как устанавливается она чаще всего под потолком на удалении от остальных приборов, а миф о необходимости располагать точки подключения на высоте 90 см достаточно силен. На самом деле нет ничего плохого в том, что розетка под вытяжку будет располагаться рядом с ней.
• Также отдельная розетка понадобится для телевизора, если его установка планируется хотя бы в проекте.

Как итог – постоянно в сеть будет включено минимум 10 электроприборов. В зависимости от расположения и мощности, для некоторых из них можно установить двойные розетки. В любом случае, когда идет подсчет сколько розеток должно быть на кухне надо учесть еще и устройства, которые будут включаться время от времени.

Особенности монтажа

Рассмотрим примерный план монтажа розеток на кухне:

1. Сделать разметку, обозначив, где какие точки будут размещены.
2. Обесточить помещение.
3. С помощью индикаторной отвертки проверить отсутствие тока.
4. Проложить основной питающий кабель, устанавливая при этом автоматы или предохранители.
5. Оборудовать систему изоляции кабеля. В бетонных стенах он прокладывается в гофрированных трубах, в гипсокартонных стенах — в полостях. Можно спрятать кабель в плинтусах.

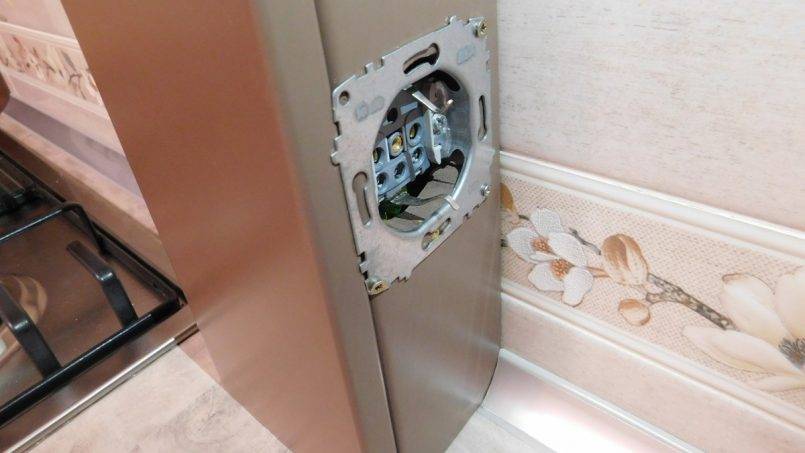

6. Установить подрозетники. Продеть через них кабель. Закрепить в стене с помощью раствора. Продолжать работу после его полного высыхания.
7. Разобрать розетки на части, сняв с них накладки и отделив рабочий механизм.
8. Зачистить кабель на 1 см от края.
9. По очереди подсоединить провода к внутренней части розетки.
10. Закрепить механизм в подрозетнике, используя шурупы.
11. Закрыть внутреннюю часть декоративной накладкой.
12. Пустить ток. Проверить правильность подключения с помощью любого бытового прибора.

Если все сделано правильно, проверка пройдет успешно, приборы будут работать. Если допущены ошибки, систему придется полностью разобрать и собрать заново.

Разновидности розеток для кухни

В зависимости от особенностей кухни, установить можно такие типы приборов:

• Накладные. Изделия просты в монтаже, имеют широкий спектр цветовых решений, различные формы и размеры. Основным достоинством конструкций является отсутствие необходимости проводить бурение стен. Также их легко подсоединить или заменить без выполнения демонтажа основания и прочих работ. Минус в том, что выступающий корпус забирает полезное пространство и мешает придвинуть технику ближе к стене.
• Внутренние. Решение встраивать монтажную колодку в стену позволяет сэкономить немного места. Недостатком является необходимость бурения отверстий в стене, проведения предварительных работ — подборка, закрепление и подгонка подрозетника.
• Угловые. Являются аналогами накладных конструкций с той разницей, что крепятся в углах, образованных стенами или кухонным гарнитуром. Этот вариант хорош тем, что решение таким образом разместить розетки дает возможность найти применение пространству, которое в большинстве случаев пустует.
• Выдвижные. Это решение позволяет спрятать блок с несколькими входами под фартуком или столешницей. Изделия подразделяются на поворотные и выдвижные. Их применение является наиболее эстетичным и эффективным решением, особенно для хрущевки, где на счету каждый сантиметр площади и объема.

Двойная накладная розетка

Внутренняя тройная розетка

Выдвижной блок розеток

Блок угловой с 2 розетками

Система классификации

Кухонные розетки бывают четырех видов:

1. Угловые. Основное преимущество угловых розеток — возможность разместить в любом удобном месте. Это стык стен, пространство под навесным шкафом. Бывают одинарными и модульными, состоящими из двух-трех.
2. Выдвижные. Отличная альтернатива неудобному удлинителю. Внешне представляют собой выдвижной блок, устанавливаемый в столешнице или шкафах, где он защищен от брызг, пыли. Используется для подключения сразу нескольких электрических приборов.
3. Скрытые. Эти устройства можно встраивать в столешницу. По конструкции представляют собой несколько соединенных розеток. Часто имеют USB-разъемы для зарядки мобильных телефонов, планшетов.
4. Накладные. Установка розеток накладного типа отличается простотой. Они используются только при оборудовании открытой проводки.

Также эти изделия отличаются внешним видом, материалом корпуса, другими характеристиками.
