Как пользоваться механической и электронной таймер розеткой? Выбор лучшей для дома и квартиры.

Схемы подключения


Схема подключения фотореле к уличному светильнику Подключение реле времени для уличного освещения не должно вызвать трудностей. На вход устройства заносится фаза и ноль, с выхода фаза заводится на нагрузку – осветительные приборы, ноль идет с автомата или шины.

Если установка будет проводиться с учетом всех правил и предписаний, проводные соединения будут выполняться в распределительной коробке. Если включать придется мощный осветительный прибор, схему рекомендуется дополнить пускателем (контактором). Если лампы должны загораться только с приходом человека, систему автоматического освещения дополнительно оснащают чувствительным датчиком движения.

Большинство моделей включают имеют три провода: черный или коричневый, красный и зеленый

Во время составления схемы важно учитывать следующее:

  • К черному или коричневому проводу требуется подавать фазу.
  • Красный провод необходим для соединения устройства с осветительными приборами.
  • К зеленому проводу подсоединяют нейтраль от кабеля питания.

При правильном соединении всех проводов будет получена полностью рабочая схема.

На чем можно «погореть»

Практически все модели рассчитаны на ток в 16 ампер. По крайней мере, так написано в их паспорте. Однако общим недостатком розеток-таймеров может быть стремление его производителя сэкономить. В этом случае он использует размыкающее устройство (электронное реле или механический коммутатор), в котором проводники имеют очень малое сечение и не рассчитаны на большой пусковой ток.

Поэтому для управления потребителями большой мощности (нагревателями или двигателями мощностью более 1,5 киловатта) стоит это делать через посредника. Например, использовать механический магнитный пускатель.

В этом случае к розетке-таймеру подключается цепь втягивающей катушки. А коммутация управляемого устройства осуществляется контактной группой магнитного пускателя.

Во время настройки и включения механических розеток-таймеров надо соблюдать элементарные меры электробезопасности.

В заключение предлагаем вашему вниманию видео-инструкцию об электронных и механических розетках-таймерах:

На что обращать внимание при покупке?

Прежде чем, купить электронный таймер розетку, стоит изучить инструкцию к ней и обратить внимание на некоторые параметры

Цикл работы

Таймер может работать двумя способами, в связи с чем устройства делятся на два типа:

  1. розетка с таймером недельная – работа подключенного устройства контролируется в зависимости от дня недели. Это удобно, например, при работе бойлера с горячей водой, когда обитатели жилья с понедельника по пятницу пребывают на работе или в школе и горячая вода в дневное время не требуется, а в выходные они проводят это время дома.
  2. розетка с таймером суточная – работу таймера можно запрограммировать с использованием 24-часового цикла работы, например, подключенное устройство будет включаться каждые 15 минут на 15 минут.

Очень часто выключатели оснащены возможностью программирования в обоих направлениях, благодаря чему пользователь не должен на этапе покупки решать, как настроить таймер розетку, какой цикл работы для него подходит.

Стоит внимательно почитать инструкцию к розетке с таймером включения и выключения, и проверить, сколько комбинаций можно установить и сколько циклов включения и выключения можно запрограммировать.

Подключение

В продаже можно встретить два вида подключения этих устройств:

  1. через электрические розетки – подключается непосредственно к контакту;
  2. через DIN-рейку – ее можно установить на шкафчике домашнего электрощита.

Питание

Большинство программаторов, доступных на рынке, предназначены для домашнего использования и подключения к источнику питания 220-230 В.

Встроенный аккумулятор

Нередко для дома или квартиры люди решают купить механический таймер розетку, который после аварийного отключения и последующего включения электричества, сам включается и без проблем продолжает работать, так как введенные параметры не сбиваются. Однако в настоящее время многие электронные розетки-таймеры имеет защиту в виде встроенного аккумулятора, который поддерживает работу устройства даже после потери питания, таким образом, прибор может продолжать работать в установленном режиме даже после аварийного отключения электричества.

Максимальная мощность нагрузки

Это очень важный параметр, который позволяет определить, какие устройства можно подключить к розетке с таймером. Перед покупкой следует проверить мощность приборов, которые будут управляться по времени, и на основании этого подобрать подходящую модель.

Точность программирования

Вышеуказанный параметр позволяет установить с заданной точностью время, когда нужно выключить/включить устройство. Наиболее точными являются цифровые электронные розетки-таймеры, которые позволяют запрограммировать устройство с точностью до 1 минуты. Механические программаторы позволяют чаще всего установить время с точностью 5-15 минут.

Сертификаты и безопасность

Если таймер находится в месте, подверженном неблагоприятным воздействиям, например, на открытом воздухе, стоит проверить, имеет ли устройство соответствующие сертификаты, свидетельствующие о хорошей герметичности и прочности корпуса.

Одним из наиболее часто применяемых стандартов является IPxx (вместо х на устройстве указаны конкретные цифры), где первая цифра определяет степень пыленепроницаемости, вторая – степень влагозащищенности. Чем выше цифры, тем выше защита от внешних воздействий.

Типы таймерных розеток

Для установки периодов времени включения и выключения, в розетках монтируют

  • или механический таймер,
  • или электронный таймер.

Устройства с механическими таймерами обладают ограниченной функциональностью, дистанционное управление механическим таймером не предусмотрено.

Похожими возможностями обладают гаджеты, оснащенные недорогими электронными таймерами, с кнопочным управлением.

Полнофункциональные электронные таймеры розеток дополнительно оснащаются блоком удаленного управления, штатно интегрируются в систему «Умный дом», и обладают широким спектром настроек периодов включения и выключения.

Общий принцип действия розетки, оснащенной таймером, следующий: на таймере выставляются метки времени включения, и времени выключения. Таймер в заданный момент подает управляющий сигнал на реле, которое коммутирует высоковольтную часть прибора. В результате либо к нагрузке подается напряжение, либо подключенная нагрузка обесточивается.

Плюсы и минусы розеток-таймеров

  1. Достоинства:
  2. Возможность автоматизировать включение-выключение электроприборов: упрощает работу и экономит время.
  3. В какой-то степени экономит энергию, если использовать данную систему для освещения, отопления или автоматизации фермерского хозяйства.
  4. Создания удобного временного графика включения-выключения (только электронное управление).

Розетки с наличием электромеханического таймера включения позволяют подключать как промышленные, так и бытовые приборы. На уличных розетках имеется пластиковая защита от влаги, мороза, атмосферных осадков и других внешних факторов.

Принцип работы розетки с таймеров состоит в периодическом включении и выключении прибора, которое регулируется с помощью строенного таймера.

  • В инструкции к каждой розетке указывается:
  • общие правила и схемы подключения самой розетки;
  • регулировка таймера;
  • принцип подключения электрических приборов.

Учтите, что если прибор не включен в розетку, то она находится в режиме неработоспособности. Если время включения и выключения электрических приборов каждый день разное, то рекомендуем применить недельный вариант розеток с таймером. Они позволяют регулировать электроснабжение даже при длительном отсутствии хозяев дома.

На электронных розетках с таймером имеются жидкокристаллические дисплеи, элементы питания, евровилки и розетки, а также кнопки для регулировки устройства. Стоимость такого прибора значительно выше, чем механического. Однако, их покупка оправдана только в случае недельной регулировки работы устройств. В противном случае можно обойтись и механическим типом таймера.

  1. У розетки с электрическим таймером имеются такие преимущества:
  2. возможность регулировки времени работы по минутам;
  3. выбор дня недели, во время которого будет осуществляться выключение и включение потребителей;
  4. возможность как ручного, так и автоматического включения;
  5. работа таймера не зависит от электроснабжения, наличие батареи позволяет сохранять настройки таймера на протяжении более четырех дней;
  6. наличие функции имитации присутствия хозяев в доме;
  7. наличие автономной программы более чем на два года.
  • Недостатки:
  • В основном недостатки имеют розетки с механическим управлением. Это неточность хода таймера, шумность в виде тиканья, короткое время программатора (24 часа), частый выход из строя именно таймера (недолговечность).
  • Электронное управление тоже имеет некоторые недостатки, но это зависит от модели. Часто таймер работает независимо от общего тока (на батарейке), и даже при неожиданном отключении электричества продолжает работать.
  • Отсутствует встроенный аккумулятор. Нет света в квартире – настройки прибора сбиваются. Например вода в бойлере может подогреться вовсе не к вашему приходу домой, а совсем в неожиданное для вас время.
  • Большая погрешность и зависимость времени срабатывания прибора от уровня входного напряжения.
  • Из-за больших габаритов при подключении в переноску или двойную розетку, второе гнездо становится недоступно.

Настраиваем электронную розетку с таймером

Розетки с электронным таймером бывают недельные и суточные. В отличие от механических разъемов настроить их не так легко. Такие устройства включают в себя систему настройки не только текущего времени, а и дня недели. Также электронные розетки имеют предустановку на сто сорок рабочих циклов.

Настройка таких разъемов электрических сетей с таймеров проводится таким способом:

  • включить устройство в сеть для подзарядки аккумулятора;
  • на включенной розетке обозначить фактический день недели и время;
  • задать период включения и выключения с помощью системы программирования;
  • после настройки следует нажать клавишу «Time» чтобы на дисплее обозначилось заданное текущее время;
  • подключить розетку к сети и подсоединить к ней прибор.

При установке следует следить, чтобы не произошла накладка указанных программ друг на друга.

Как настроить розетку с таймером clear

После этого учащаются ранее установленные программы нажатием на кнопку с обозначением «Master clear». Кнопка производится в действие с помощью острого предмета – булавки, карандаша или пишущей части ручки. Только после этого можно осуществлять программирование электронного изделия.

Программирование состоит из таких этапов:

  1. Нажать и не отпускать кнопку «Clock» пока одновременно будет выставляться текущее время и день недели. Минуты устанавливаются клавишей «Min», часы – «Hour», а дни с помощью кнопки «Week».
  2. Один раз нажать на клавишу «Timer» и выставить время включения. В это время на экране появится надпись «On1». Далее можно выставлять таймер на выключение розетки. Установка даты проводится теми же клавишами – «Min», «Week» и «Hour». После настройки еще раз нажимается указатель «Timer».
  3. С помощью таких действий можно настроить параллельные задачи. Просмотреть весь список действий можно кнопкой «Timer», которую следует несколько секунд удерживать в нажатом виде.

Электронные розетки позволяют настраивать не только текущее время, но и дни недели

Также розетка с таймером clear имеет плавающее выключение. Функция запускается клавишей «RANDOM», и такая же надпись появляется на дисплее что означает активацию программы. В такой позиции все настройки осуществляются с опережением от десяти до тридцати двух минут между восемнадцатью и шести часами. Отменить плавающую функцию можно нажав опять кнопку «RANDOM». При настройке программ такая установка работать не задается.

Для перевода с двадцати четырех часового режима в двенадцати часовой и наоборот нужно нажать два обозначения одновременно – «CLOCK» и «TIMER».

Что включает в себя программирование розетки?

Более детально стоит остановиться на методике программирования розетки с таймером:

  1. Для начала необходимо задать точное время. Чтобы это осуществить, нажимаем острым предметом на Clock, далее задаем текущий день недели (клавиша Week), часы (Hour) и минуты (Min).
  2. Обозначаем время включения – понадобится кнопка Timer. После нажатия на данную кнопку на дисплее высветится надпись On 1. Далее уже настраивается время выключения таймера. Установка времени также осуществляется клавишами Week, Hour и Min.
  3. Чтобы посмотреть, успешно ли зафиксировались задачи, необходимо на пару секунд задержать кнопку Timer.
  4. Окончив программирование, необходимо вновь нажать на клавишу Clock, тем самым переводя устройство в рабочий режим.

Стоит заметить, что программируемая розетка (инструкция к любой модели поставляется в комплекте) может осуществлять запланированные задачи только в режиме Auto. Если на приборе активирована функция Manual on, то аппарат будет действовать как простая розетка, а функция Manual off и вовсе выключает устройство.

Плюсы и минусы электронных и механических розеток с таймером

При покупке таймер розетки возникает вопрос, какую лучше приобрести механическую или электронную. Основными достоинствами первой считается невысокая стоимость изделия и простота использования. Но во втором варианте больше рабочих функций.

Подобрать хорошую розетку с установкой времени включения и отключения можно просмотрев все достоинства механического и электронного разъема.

Розетка с механическим таймеромРозетка с электронным таймером
Быстрота настроек и смены программ Наличие десяти таймеров в одном устройстве
Легкость управления
Сравнительно низкая стоимость Можно задать программу на каждый день недели
Отсутствие шума при работе таймера
Может работать розетка по таймеру, как в автоматическом режиме, так и без него
Точное соблюдение заданного периода включения и выключения
Наличие различных дополнительных функций
Розетка с механическим таймеромРозетка с электронным таймером
При отсутствии подачи электроэнергии настройки сбиваются Достаточно сложное программирование таймера
При пониженном или повышенном напряжении могут возникать сбои в часовом циферблате Устройство плохо реагирует на индуктивную нагрузку – блоки питания или дневные лампы
Достаточно большие габариты изделия
Нет встроенного аккумулятора
При работе создают шум — тиканье

С помощью розеток с таймером можно значительно упростить рабочий процесс и сэкономить расход электроэнергии

Электронные модели с аккумуляторной батареей способны работать независимо от электроснабжения. Некоторые приборы могут продолжать функционировать с указанными ранее настройками более четырех дней.

Усовершенствованные электронные розетки имеют дополнительную возможность – имитация наличия в доме жильцов. Более дорогие изделия имеют программную установку с настройкой на два года.

Механические таймер розетки способны работать без программирования. У таких устройств есть клавиша, которая блокирует таймер и переводит разъем в обычный режим. Такой прибор нужно просто включить, задать рабочее время на сутки, не прибегая к дополнительным установкам.

Приобретая таймер розетку, следует обратить внимание не только все технические характеристики и функции настройки, прописанные в паспорте. Основными критериями выбора являются расширенный диапазон программирования, длительность эксплуатации, нагрузочная способность и точность работы прибора

Правильная настройка поможет полностью автоматизировать рабочий процесс электроприборов в доме.

Электронный таймер CN101A помощник на даче и не только.

Привет всем муськовчанам. Этот обзор будет посвящен электронному таймеру СN101A, приобретенному на просторах AliExpress. Данный таймер я покупал для автоматического управления поливом на даче. Таймер предназначен для включения, выключения по заданной программе электрооборудования с потребляемым током до 16 А, рабочим напряжением 220-240 В. Таймер можно использовать для включения и отключения уличного или внутреннего освещения (управление светом), управления технологическими процессами, электронагревательными приборами, различными бытовыми приборами (аквариумы, ионизаторы и увлажнители воздуха,), сельхозтехникой (механизмами кормления и поения животных), управление производственными процессами, управление рекламными вывесками, информационными стендами (рекламные щиты и т.д.) и во многих других случаях, где требуется управление по текущему времени суток, дням недели или циклическое управление. Технические характеристики. Модель CN101А Номинальное рабочее напряжение: AC 220-240 В, 50/60Hz (Есть модификации на различные напряжения питания- 220В, 110В, 48В, 24В, 12В) Максимальная нагрузка: 16 А при 220В Встроенная батарея 1,2В 40мА Количество каналов: 1 Минимальное время переключения: 1 минута Диапазон времени: 1 минута -168 часов Количество программ: 17 Рабочая температура: от – 10 °С до +40 °С Влажность: 35-85% RH Крепление: накладной Габаритные размеры: 60х60х32 При необходимости можно приобрести отдельно коробку для монтажа.

В данном таймере есть возможность запрограммировать 17 различных программ автоматического включения и выключения нагрузки. Так как реле недельное – каждая программа будет работать с периодичностью в неделю. Для каждой программы мы задаем время включения и отключения. Также каждая программа привязывается к определенным дням недели. Возможен выбор не только отдельных дней недели, но и выбор из нескольких предустановленных значений: 1)отдельно каждый день 2) вся неделя 3)вся неделя кроме воскресенья 4)с понедельника по пятницу (рабочие дни). 5)суббота и воскресенье (выходные). 6)понедельник, среда, пятница 7)вторник, четверг, суббота 8)понедельник, вторник, среда 9) четверг, пятница, суббота

На ЖК дисплее отображена следующая информация. текущее время текущий режим работы — «auto» в верхней части дисплея – день недели. Дни недели отображаются сокращенно: «MO» – понедельник, «TU» – вторник, «WE» – среда, «TH» – четверг, «FR» – пятница, «SA» – суббота, «SU» – воскресенье. Кнопка «Manual» позволяет переключать между тремя различными состояниями: включить основной режим таймера – авто. На дисплее отображается — auto. Таймер выполняет программы. вручную замкнуть реле. При замкнутом реле загорается красный индикатор, и на дисплее горит светящаяся лампочка. разомкнуть реле. На дисплее видно перечеркнутую лампочку и индикатор не горит

Вид внутри таймера CN101A

Схема подключения нагрузки 220В.

Перед началом настройки устройства сделаем сброс, для этого надо нажать на кнопку «С». Сначала необходимо установить текущий день недели и время. Для этого надо нажать и удерживать кнопку с обозначением часов. Нажатием кнопки «D+» выбираем текущий день недели. Затем кнопками «H+» (часы) и«M+» (минуты) устанавливаем текущее время.

Для входа в режим программирования реле нажимаем кнопку «P». После её нажатия на экране появится надпись 1 ON. Она означает настройку время включения первой программы. Кнопкой «D+ настраиваем дни когда действует программа, а кнопками «H+» и «M+» время. Затем снова нажимаем снова на кнопку «P». После её нажатия на экране появится надпись 1OFF. Мы перешли в настройки выключения первой программы. Аналогично настраиваем время отключения программы. При следующем нажатии на кнопку «P», мы увидим на дисплее надпись 2 ON. Так будет продолжатся до 17-й программы, а затем можно выйти из режима программирования. При необходимости настраиваем нужные программы. Для быстрого выхода из режима программирования нужно нажать на кнопку с часами. Для того, чтобы удалить отдельную программу, нужно зайти в режим программирования, выбрать программу и нажать на кнопку «C/R». Нагляднее настройку и работу таймера можно посмотреть в видео www.youtube.com/watch?v=_MBL5zpd-Vo Плюсами данного таймера CN101A являются: качество исполнения, хорошая функциональность, небольшие габариты, несвязанные с сетью контакты реле позволяющие коммутировать и слаботочную нагрузку, встроенный аккумулятор (сохранение настроек таймера при пропадании напряжения), простая настройка и низкая стоимость(350р). Этот таймер у меня уже больше полгода исправно работает на поливе растений на даче.

Функциональные особенности


Как выбрать именно ту модель, которая пригодиться конкретно вам? Для этого рассмотрим по каким критериям и функциям вообще выбирается розетка с таймером. Отличаются они типом управления, о которых мы же упоминали, сложностью программатора, нагрузкой и другими параметрами.

Механическая или электронная — в данном случае выбор индивидуальный, если нужно автоматизировать только полив сада в течении нескольких часов, то подойдет недорогая розетка с механическим таймером. А в случае, когда требуется создать комплексную автоматизацию в течении длительного времени (одной недели или больше) с использованием нескольких приборов, понадобится электронный программатор.

Время программирования — в зависимости от типа розетки выбирается максимальное время, на которое можно запрограммировать включение-выключение необходимых приборов. Обычно минимальный показатель составляет 24 часа, а максимальный неделя и даже месяц. Последнее встречается довольно редко и относиться к очень дорогим устройствам, которые используются в системах умный дом.

Точность таймера — больше относиться к механическим вариантам, так как недорогие модели могут показывать не самый точный отсчет. Хотя для простых действий, типа полива и включения фильтрационного насоса, особая точность не требуется, только правильная цикличность. Советуем выбирать проверенных производителей с хорошей репутацией. Отлично работают розетки с таймером немецкого производства, хотя некоторые российские и китайские производители тоже выпускают очень неплохую продукцию: Theben и Brunnenstahl (Германия), Feron и Camelion (Россия).

Нагрузка — обычно стандартным параметром нагрузки для большинства моделей является 16А, также можно выбрать 10А, 7А или, если требуется мощная пропускная способность, есть аппараты на 40А. В зависимости от необходимой вам нагрузки выбирается тип устройства. То есть если прибор потребляет 5 кВт электроэнергии, что соответствует 25А, то естественно, что 16А будет явно недостаточно.

Количество линий программирования — в простых недорогих розетках с таймером обычно одна линия, на которю можно подцепить только одно устройство. Более дорогие модели поддерживают 2 и более линий для подключения и программирования работы нескольких электроустройство.

Защита от влаги и пыли — некоторые модели обладают уровнем защиты от влаги и пыли, чтобы можно было использовать их на открытом воздухе — тут выбор за вами. Если планируете часто использовать устройство вне дома, то желательно подобрать розетку с сертификатом защиты не ниже IP40.

Стоимость — в зависимости от сложности функционала, типа розетки и страны производителя меняются цена. Не всегда, то что дороже лучше, но в большинстве своем более дорогие модели имеют хороший функционал, качественную сборку и соответственно надежные и долговечные.

Как правильно выбрать таймер для розетки: основные критерии и лучшие модели

При покупке устройства нужно обращать внимание не только на тип системы отсчета (механическая или электронная), но и на технические характеристики выбранной модели. От рабочих параметров будет зависеть дальнейшая эксплуатация, а также срок службы таймера

Основные критерии выбора:

настраиваемый диапазон времени — если напряжение нужно контролировать только на протяжении одного дня, стоит отдать предпочтение механическим моделям. Реле времени в розетках с электронным управлением позволяет задавать рабочие настройки на неделю вперед или даже целый месяц

При покупке обязательно нужно обращать внимание на наличие этих опций;

Для разных потребностей существуют различные разновидности таймеров

  • точность — этот параметр в большей степени касается механических таймеров. С другой стороны, особой необходимости в том, чтобы соблюдать время вплоть до секунды, нет. Высокой точностью обладают изделия, выпущенные надежными производителями;
  • нагрузки — у каждой электросети своя нагрузка, в продаже можно найти большой выбор устройств, способных выдержать силу тока 7, 10 или 16А. Модель подбирается с учетом мощности прибора, который будет подключен к розетке с реле времени и питаться от сети через нее;

Замена проводки в квартире: составление схемы и алгоритм работ

В каких случаях требуется менять электропроводку. Составление схемы. Монтаж проводки в квартире: открытый и закрытый способы.

  • количество доступных линий — по этому параметру можно определить, сколько приборов получится подключить к таймеру. Простейшие модели рассчитаны всего на одно устройство, в улучшенных изделиях бывает 2 и более линии программирования;
  • степень пыле- и влагозащиты — в некоторых разъемах имеется дополнительная защита от негативного воздействия извне. Такими возможностями наделены таймеры, которые эксплуатируются в уличных условиях.

Обратите внимание! Выполнив правильную настройку розетки с таймером, можно сэкономить до 30-40% электрической энергии

Подбираем оптимальную розетку: рейтинг лучших моделей с таймером

На рынке представлен огромный ассортимент розеток, укомплектованных системой отсчета. Во многом качество товара зависит от бренда, который его производит. От надежности компании-изготовителя зависят и другие параметры, такие как ремонтопригодность, срок службы, функционал.

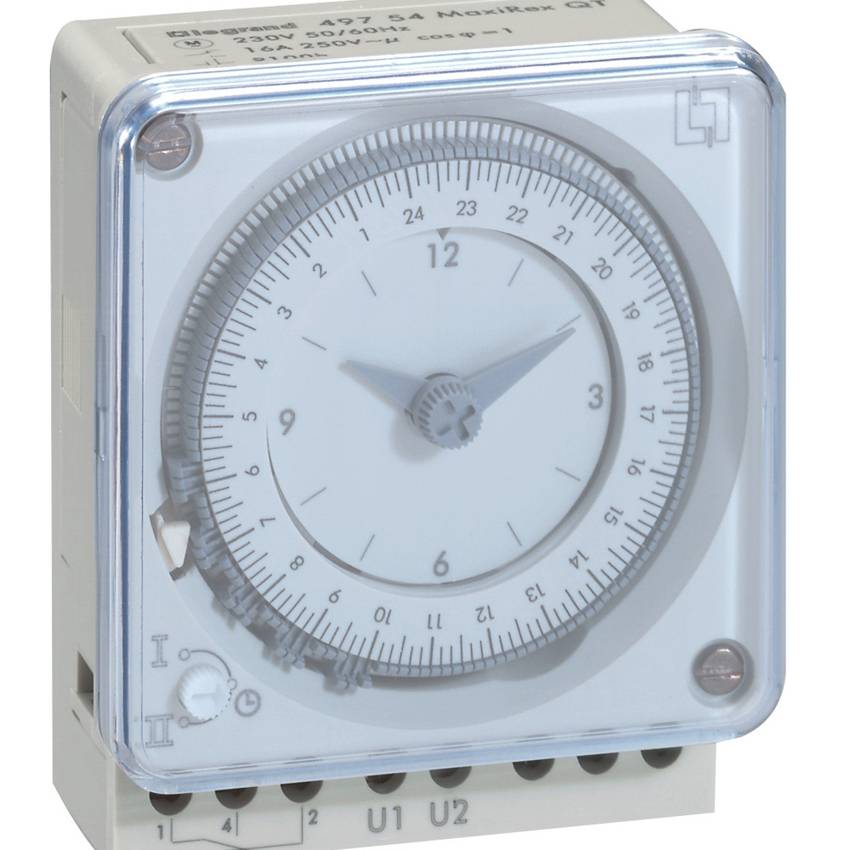

Суточный таймер бренда Legrand

Популярные фирмы-производители:

  • Theben;
  • Rubetek;
  • Legrand;
  • Redmond,
  • Berker;
  • TP-Link;
  • Feron;
  • Телеметрика;
  • DigiTop;
  • Elektrostandard.

Если продукция выпущена под известным брендом, значит товар в большинстве случаев соответствует стандартам качества. Китайские устройства абсолютно непредсказуемы. Однако и среди них встречаются достойные модели. Чтобы не ошибиться, нужно внимательно изучать комментарии. Многие пользователи положительно отзываются о китайской модели Feron TM22, инструкцией предусмотрен немалый диапазон возможностей. В их числе контроль вытяжки, системы полива, освещения и отопительных батарей. Именно поэтому она возглавляет список лучших моделей.

Рейтинг лучших моделей:

Место в рейтингеМодельРабочее напряжение, ВМаксимальная нагрузка, кВтТип таймераСтрана-производительГарантия, мес.
1Feron TМ22230-2403,5Электронный, многорежимныйКитай12
2Feron TМ32220-2403,5Механический, суточныйКитай6
3HS Electro T-10Ц220-3401,5Электронный, с возможностью настройки разных интерваловУкраина6
4Horoz Electric Toimer-2220-2403,5Электронный, недельныйТурция6
5Lemanso LM676230-2403,5Электронный, недельныйКитай12

Принцип работы умных розеток

Автоматизация отдельной функции или в целом процесса предполагает применение датчиков, которые реагируют и передают на руководящий центральный механизм информацию о параметрах работы. Но приобретение этого недешевого оборудования могут позволить себе далеко не многие.

Частично решить вопрос автоматизации и управления электропитанием помогает установка выключающихся розеток.

Способ коммутации электроконтактов в таких приборах базируется на том, что при срабатывании реле проводники замыкаются.

Галерея изображений
Фото из
Розетка с таймером — полезное компактное устройство, которое отключит электрооборудование в момент, запрограммированный владельцем

Большинство моделей розеток с таймером представляет собой миниатюрное устройство с вилкой на тыльной стороне для штепсельного соединения

Выпускаются подобные розетки и для стационарной установки, но пока активней востребованы переносные варианты

По способу управления розетки делятся на разновидности с механическим и электронным таймером. Механические реже ломаются, но не слишком удобны в эксплуатации

Розетки с механическим способом выставления времени оснащены поворотным механизмом, с помощью которого обеспечивается подключение к сети в диапазоне от часа до одних суток

Модели розеток с электронным управляющим органом позволяют подключать/отключать электроприборы в интервале от часа до целой недели

В ряду торговых предложений розеток с электронным таймером не последнее место занимают устройства, управляемые с помощью смартфона

Для установки в ванных комнатах, теплицах, входных группах, бассейнах и т.д. выпускаются изделия с защитой от внешних негативных воздействий

Розетка с таймером в управлении внешними системами

Устройство со штепсельным соединением

Стационарные электроустановочные изделия

Модель розетки с механическим управлением

Программируемый интервал механического таймера

Даипазон работы электронных модификаций

Смарт-разновидности розеток с электронным таймером

Влагозащищенные электроустановочные точки

В зависимости от типа выбранной модели и ее технических параметров, умная розетка способна обеспечить настройку двух видов программ:

  1. Суточной – когда процесс ограничен отрезком времени в 24 часа.
  2. Недельной – предусматривает возможность запрограммировать старт и финиш работы электроприборов отдельно на каждый день недели.

В любом доме полно техники, которая может потребовать отложенного включения с применением таймера на 220 В. Розетки-таймеры помогают решить одновременно несколько задач, т.е. осуществлять:

  • Управление электрооборудованием. В том числе стиральной машиной, насосом, бойлером, мультиваркой… Автоматически включающиеся розетки могут быть также использованы для включения света и подогрева аквариума, курятника или сарая с животными.
  • Управление освещением. Автоматическое включение музыки и света поможет сформировать впечатление и эффект присутствия владельцев дома в помещении, благодаря чему позволит уберечь жилище от проникновения незваных «гостей».
  • Автоматизация сельскохозяйственных работ. Все процессы, которые не требуют непосредственного участия человека, могут быть успешно автоматизированы, например, вентиляция теплиц, уход за домашними животными, полив растений.

Использование умных розеток при установке двухтарифного счетчика электроэнергии позволяет статью ежемесячных платежей снизить на 30-40%. В течении пиковых по ставкам тарифных часов, при которых цена на киловатт потребляемой энергии в полтора раза превышает обычную, потребитель будет просто отключаться, осуществляя при этом расход электроэнергии в ночное время в часы минимальной по стоимости тарификации.

Розетка-таймер поможет на приусадебных участках  автоматически запустить охранное устройство, подсветку теплицы и освещение территории в ночное время

Устройства этого типа очень актуальны для любителей допоздна смотреть телевизор, которые нередко засыпают перед экраном. Ведь помимо того, что включенный телевизор в течение нескольких часов будет непрерывно потреблять электроэнергию, так он и еще и будет выступать генератором электромагнитных волн, весьма негативно отражающихся на качестве сна.

Розетка с таймером по принципу функционирования во многом схожа с реле времени: по истечении заданного программой временного интервала она замыкает/размыкает контакты

На чем можно «погореть»

Практически все модели рассчитаны на ток в 16 ампер. По крайней мере, так написано в их паспорте. Однако общим недостатком розеток-таймеров может быть стремление его производителя сэкономить. В этом случае он использует размыкающее устройство (электронное реле или механический коммутатор), в котором проводники имеют очень малое сечение и не рассчитаны на большой пусковой ток.

Поэтому для управления потребителями большой мощности (нагревателями или двигателями мощностью более 1,5 киловатта) стоит это делать через посредника. Например, использовать механический магнитный пускатель.

В этом случае к розетке-таймеру подключается цепь втягивающей катушки. А коммутация управляемого устройства осуществляется контактной группой магнитного пускателя.

Во время настройки и включения механических розеток-таймеров надо соблюдать элементарные меры электробезопасности.

В заключение предлагаем вашему вниманию видео-инструкцию об электронных и механических розетках-таймерах:

Недостатки

Принцип управления коммутацией и предопределил главный недостаток механических розеток-таймеров. В существующих моделях невозможно провести программирование на период более суток. В электронных же устройствах он может равняться неделе или месяцу.

Происходит это потому, что скорость вращения исполнительного диска с контактом зависит от передаточного числа редуктора, снижающего количество оборотов в минуту вала импульсного электродвигателя.

Есть способы заставить исполнительный диск делать полный оборот, например, за двое суток. Один из них – усложнить редуктор, увеличив количество шестерен в нем.

Другой – увеличить диаметр исполнительного диска. Но – это экстенсивный путь модернизации конструкции, увеличивающий её громоздкость. Поэтому он не используется.

Другим недостатком механических розеток-таймеров является зависимость исполнительного двигателя от внешнего источника питания. Если частота переменного тока отличается от номинальных 50 Гц, то они или забегают вперед или отстают. Кроме того, при аварийных отключениях электроэнергии механические таймеры перестают работать совсем. В электронных розетках-таймерах этого не происходит, поскольку они снабжены резервным источником питания – аккумулятором.

Зависимость механического коммутирующего устройства от сетевого напряжения может быть и его плюсом. В случае аварийного отключения он все равно исполнит свою программу, но несколько позднее. А вот электронный коммутатор не заметит отключения от сети. Контакты он замкнет, а работал управляемый аппарат или нет – ему безразлично.

Легким процесс установки розетки не назовешь. Как установить внутреннюю розетку в бетонной стене, мы расскажем в следующей публикации.

Вы хотели бы узнать, что такое симистор? Вся полезная информация о приборе — здесь.

Правильно подобранный резистор – это отсутствие перегрева у самого устройства и близлежащих элементов схемы

На какие особенности обращать внимание при выборе, узнайте в этой статье.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
