Розетки в ванной: установка, требования и нормы безопасности, методы защиты

Тонкости подключения розетки для стиральной машины

Планируя подключить стиральную машину в санузле дома, которому боле 20-ти лет, первым делом внимательно осмотрите проводку. Скорее всего, там алюминиевые провода.

Их нельзя использовать для присоединения мощных приборов, к числу которых принадлежит и стиральная машина. Поскольку проводимость алюминиевой жилы практически в два раза ниже медной, а при появлении окислов на поверхности значение еще уменьшается.

Для прокладки силовой линии под подключение стиральной машины потребуется кабель с алюминиевыми проводниками толще, чем с медными, что не лучшим образом отразится на общей сумме расходов. Качество соединений проводов должно быть безукоризненным, чтобы исключить перегрев.

При эксплуатации силовой точки придется регулярно проверять и протягивать винтовые зажимы.

Алюминиевые провода в обязательном порядке подлежат замене, ведь за такой долгий срок эксплуатации сплав утрачивает эластичность и просто рассыпается

Будьте готовы к тому, что замена устаревшей алюминиевой проводки на медный аналог влетит в копеечку. Но от нее напрямую зависит безопасность домочадцев и нормальная работа оборудования.

Некоторые хозяева в санузле устанавливают одну точку подключения для всех электроприборов. Для этого прокладывают провод сечением 2,5 мм, к которому подключают шлейфовым способом блок розеток, используемый для «запитки» не только стиральной машины, но и других электроприборов.

Опытные мастера не рекомендуют это делать, а к стиральной машине советуют все же прокладывать отдельный провод.

В случае если все же вы планируете посадить на одну линию несколько розеток, предварительно просчитайте суммарную мощность одновременно работающих электроприборов

При установке нескольких розеток точки подключения желательно расположить максимально компактно. К розеточному блоку можно подвести и панель управления теплым полом.

В качестве защитного элемента можно установить выключатель для самой розетки. Но его стоит рассматривать лишь в качестве страховочного варианта, выступающим дополнением к общей системе безопасности.

Вычисляем безопасное расположение

Розетки размещаются на высоте не ниже 25 см от пола. Безопасная высота розетки определяется по принципу «чем выше, тем лучше», но так нам может не хватить длины провода. Вполне приемлемое расстояние от пола и смесителей — 60 см. В случае затопления вода не должна достичь уровня электрооборудования. Розетки и выключатели должны быть специальные — со степенью защиты не ниже IP44.

Розетка для полотенцесушителя

Розетку для полотенцесушителя желательно разместить рядом с ним, а не под ним. Чтобы вода с мокрой одежды не стекала к розетке.

Розетка для стиральной машины

Для удобства розетку для стиральной машины располагают на высоте 100 см от пола. Но в некоторых случаях, например, когда в семье есть маленькие дети, розетку лучше спрятать за стиральную машину на высоту не менее 60 см. Розетка должна быть специальная — со степенью защиты не ниже IP44.

Кабельный вывод для водонагревателя

Кабельный вывод для водонагревателя располагают после выбора самого водонагревателя, когда известны его размер и способ подключения воды — снизу или сзади.

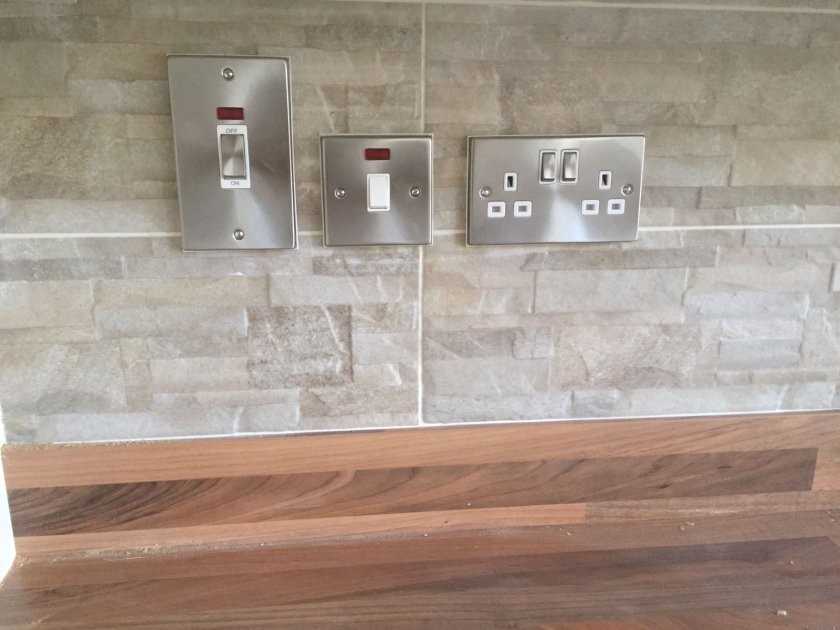

Дополнительные розетки

Розетки в зеркальных шкафчиках лучше располагать после того, как определитесь с выбором самого шкафчика.

Совет INMYROOM:

если в вашем санузле плитка с оригинальным рисунком или стены сложных оттенков, не покупайте стандартные розетки и выключатели белого, бежевого или серого цвета. К примеру, вLegrand большой выбор рамок разных цветов, фактур и форм.

Можно даже комбинировать: выключатель синего цвета для ванной, желтая розетка — под цвет стен гостиной, а металлическая розетка — для коридора. Подобранные к интерьеру, они не будут выглядеть чужеродными и нарочитыми на стенах.

Пошаговая инструкция по установке розеток своими руками

Установка электроточки выполняется в несколько этапов.

Подготовка инструментов и материалов

Количество используемых материалов и типы инструментов зависят от объема работ. Если планируется замена проводки, потребуются такие предметы:

перфоратор;
дрель с короночными насадками;
индикаторная отвертка для определения напряжения;
строительный уровень;
набор отверток с разными насадками;
медные кабели;
автоматические переключатели;
кусачки для нарезки кабелей;
распределительные коробки;
защитные рукава.

Кусачки для нарезки кабеля.При замене розетки в новом доме достаточно кусачек, отвертки и изоленты.

Нужно подготовить средства индивидуальной защиты (рабочие перчатки с изоляцией, маску, очки).

Штробление стен под проводку

Штробление — наиболее сложный этап монтажных работ. Чтобы исключить появление пыли и грязи, штроборез совмещают с пылесосом. Существуют комбинированные устройства, вырезающие сразу 2 канала. Они легко перемещаются, быстро всасывают пыль. При отсутствии профессионального оборудования можно использовать такие инструменты:

болгарка с алмазными дисками;
перфоратор;
зубило и молоток.

Штробление завершается формированием отверстия для подрозетника. Для этого сверло заменяют короночной насадкой. После этого нужно провести уборку помещения — строительный мусор может затруднить установку розетки.

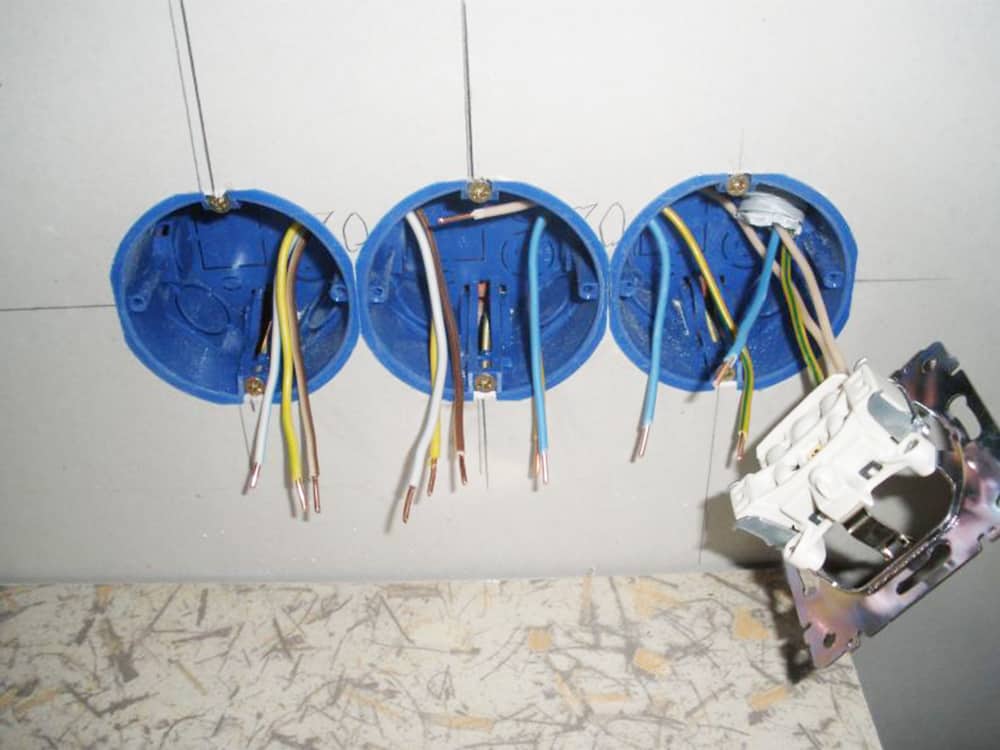

Установка подрозетника

Подрозетник устанавливают до укладки плитки. При замене устройства нужно вынуть старый корпус, открутить саморезы. После этого извлекают подрозетник, устанавливают новый. Если монтаж начинают с нуля, выполняют такие действия:

Примеряют новый подрозетник. Если отверстие имеет недостаточный размер, его расширяют зубилом.
Подготавливают нишу, очищая ее от пыли и грязи. Дно и стенки отверстия обрабатывают шпаклевкой.
Вводят подрозетник в нишу. Удаляют излишки раствора. К монтажу розетки приступают только через 24 часа. Это позволит раствору отвердеть и закрепить подрозетник.

Установка подрозетников в гипсокартонную стену.

Монтаж и подключение розетки

Установку электроточки выполняют так:

Обесточивают проводку, выключив защитное устройстве в щитке. Очищают концы кабелей от оплетки, используя нож, кусачки или клещи.
Снимают декоративную накладку розетки, выкручивают винты, ищут нужные контакты. При подсоединении учитывают цвета изоляции проводов. Белым отмечается фаза, синим — ноль, зеленым — заземление.
После подсоединения к клеммам провода оставляют внутри коробки. Нельзя допускать перегиба или сдавливания. Конструкцию устанавливают в подрозетник, фиксируют винтами.
Закрывают корпус розетки. Установку завершают проверкой. После подачи тока замеряют напряжение мультиметром.

Установить влагостойкое накладное устройство проще. Монтаж подрозетника не выполняется. После штробления приступают к подсоединению проводов.

Монтаж внутри защитного кожуха

Правила безопасности разрешают в ванной комнате эксплуатацию электроустановочных изделий классом не ниже IP 4. При необходимости это требование можно обойти. Если расположение розеток осуществляется внутри корпуса электрического щитка и класс его влагозащиты соответствует IP 4, то все условия будут соблюдены.

Розетка в силовом шкафу

Использование такой конструкции оправдано только в двух случаях:

Не удается найти влагозащищенные розетки;
Кроме подключения стиральной машины, внутри щитка дополнительно устанавливают блок управления теплым полом или выключатель встраиваемой подсветки.

Вначале при помощи дюбель-гвоздей выполняется монтаж щитка на стену. Затем внутрь заводится конец кабеля и подключается к соответствующим клеммам контактной колодки. В корпусе щитка установка розетки выполняется при помощи монтажных скоб. Блок управления теплым полом, выключатель или какое-либо другое устройство устанавливается аналогичным образом, либо при помощи штатного крепления.

Установка розеток в ванной комнате достаточно сложное и ответственное мероприятие. Она должна выполняться с соблюдением всех правил и требований по безопасности. Поэтому перед тем как начинать что-либо делать, необходимо тщательно все взвесить, продумать и подготовиться.

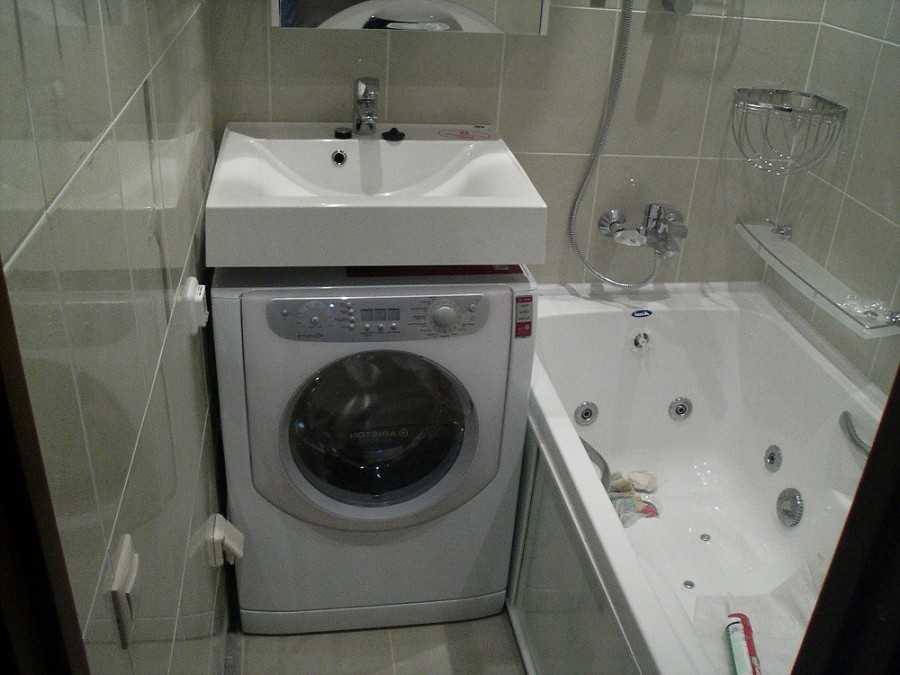

Розетка для машинки на стене ванной

Розетка с крышкой на стене

Выбор проводов

Монтируется проводка при помощи трёхжильного кабеля с улучшенной изоляцией. У всех проводников есть свой цвет, чтобы легче все соединять. Синий – ноль, коричневый – фаза, зелено-желтый – земля.

Лучше всего покупать кабель из меди. У него есть много преимуществ над алюминием: улучшенные характеристики гибкости, не окисляется так быстро, выдерживает повышенную нагрузку, не такое сильное сопротивление контактов, когда подключают к автомату и розетке.

Единственное, нужно покрывать припоем все монтажные концы. Тогда соединение будет надежным. Вариант с однопроводной жилой не требует такой операции, но он намного жестче трехжильного.

Какие лучше всего выбрать розетки для ванной комнаты

Существует большое количество видов и типов розеток для ванной. Их группируют в классы.

Встраиваемая

По типу монтажа выделяют встраиваемые и накладные изделия

Встраиваемые розетки применяются в пространствах, в которых главное внимание уделяется интерьеру

Встраиваемые приборы не имеют выступающих элементов и незаметны глазу, монтируются прямо в стену на этапе прокладывания или ремонта. Установка таких приборов сложна, в стене придется просверливать углубление.

Накладная

Накладные крепятся к поверхности стены. Такие устройства выступают из стены и имеют защитное покрытие. Преимущество накладных розеток – простота монтажа:

Достаточно лишь определить место размещения розетки.
Просверлить отверстия и закрепить устройство.

С крышкой накладная

Накладные розетки с крышкой – это надежный и безопасный вид устройств для ванной комнаты. Крышка дополнительно оберегает электророзетку от попадания внутрь влаги. Недостаток таких розеток – меньшая прочность

По этой причине важно выбирать проверенное устройство

Тройная внутренняя

Тройные внутренние электророзетки используются для подключения нескольких устройств одновременно. Перед приобретением таких приборов нужно заранее узнать их максимальную мощность.

Исходя из полученного значения выбирается розетка. Также обязательны требования к влагостойкости и герметичности. Изделие монтируется в стену.

Закрытые для шкафа

Закрытые розетки для шкафов – это вариант скрытой установки приборов. Чаще монтируются на дне подвесного шкафчика. В нижней части шкафа вырезается отверстие необходимого размера, внутрь устанавливается скрытая розетка. Затем все закрепляется, проводятся провода и подключается. Сверху устанавливается дополнительная полка, которая скроет провода.

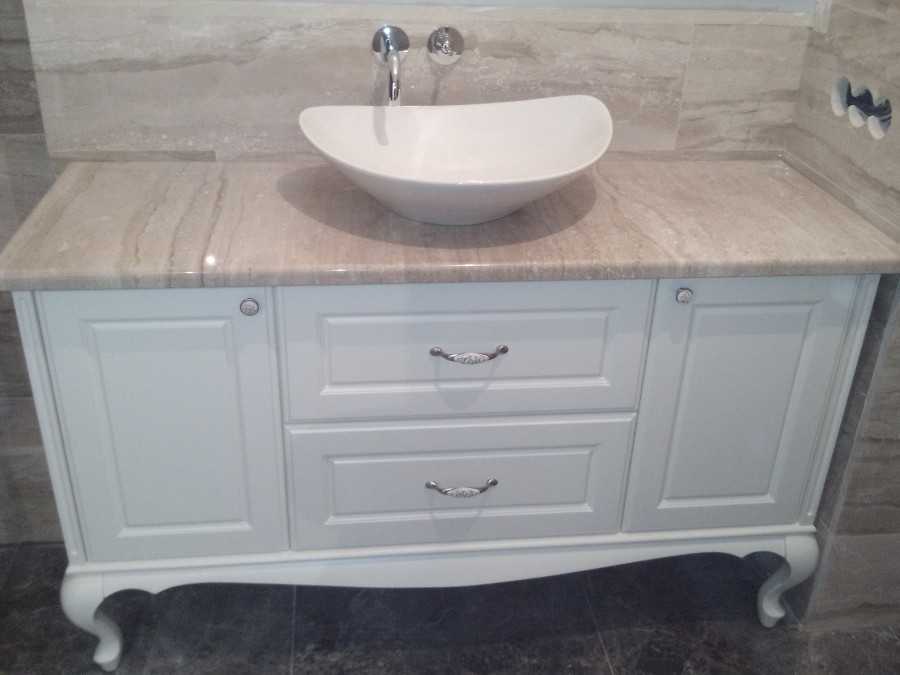

С крышкой над раковиной

В первой зоне над раковиной можно ставить электрические приборы с защитой не менее IPx5. В этой зоне устанавливаются водонагревательные элементы обязательно при помощи трехжильного кабеля с заземлением. Установка обычных розеток в этой зоне запрещена, требуются специальные влагозащищенные устройства с крышкой.

Процесс установки розетки

Установка розетки в ванной

Первым делом нужно выбрать, какую розетку поставить в ванной и соответственно обозначит её местоположение. Для того чтоб монтаж прошел максимально быстро и качественно, потребуется заранее подготовить нужный инструмент. Для того чтобы установить влагозащищенные розетки для ванной, вам потребуется:

отвертка крестового типа;
индикатор для проверки наличия напряжения;
круглогубцы для работы с оголёнными концами проводов;
инструмент для удаления изоляции с кабеля;
лазерный или водяной уровень;
дрель с ударным режимом сверления.

Если вы устанавливаете новую электрическую точку без проведения ремонта, то вопрос какие розетки ставить в ванной у вас не стоит. Если же вы делаете ремонт с прокладкой проводов, то можно для эстетики использовать встроенные изделия. Встроенная розетка в ванную потребует приобрести специальную насадку для сверления больших отверстий в бетоне.

После того как вы выбрали какую розетку ставить в ванную и обозначили её точное местоположение, можно приступать к процессу монтажа. Процесс установки достаточно прост и состоит всего из четырёх основных пунктов:

первым делом необходимо просверлить отверстия для дюбелей, на которые будет крепиться розетка в ванной. Делается это при помощи дрели с ударным режимом сверления;
следующим этапом идёт подготовка проводов. В зависимости от вида зажимов в самой розетке, необходимо очистить от изоляции концы проводов. Крайне не желательно использовать острый нож для обрезки изоляции, так как это может повредить сам проводник. В результате электрическая розетка в ванной будет нагреваться во время работы или кабель вовсе отпадёт от зажима. Используйте инструмент для снятия изоляции;
далее устанавливаем дюбеля в проделанные заранее отверстия, подключаем провода к розетке и закрепляем её корпус на стене при помощи болтов. Влагозащитные розетки для ванной имеют в корпусе специальные отверстия с резиновыми заглушками в которые необходимо запустить провода перед их подключением, это обеспечит плотное прилегание корпуса изделия к стене;
после того как вам удалось провести розетку в ванной и установить её на место, можно проверять её работоспособность подав электричество через заранее установленный автомат.

Правила монтирования розеток с последующим подключением

При создании влагостойких розеток были учтены необходимые нормативы, касающиеся безопасности применения в помещениях или на улице и непосредственного взаимодействия с водой. Особых мер безопасности требует и монтирование.

На сегодняшний день существует целый ряд требований, которые необходимо учесть перед установкой данных устройств:

При выборе мест расположения влагозащитных розеток следует учитывать, что оптимальное расстояние до источника воды должно составлять 60 см.
При любом расположении розеток влагозащищенных с крышкой следует воспользоваться проводкой скрытого типа, которая обезопасит кабели от влажности.
Место соединения основной проводки с розеткой должно иметь качественную изоляцию.
Требуется обязательное выполнение заземления, поэтому в розетке должна присутствовать третья клемма.
Розетки должны быть оснащены специальными резиновыми уплотнителями и крышкой.
Для устройств необходимо выделить отдельную группу и собственный кабель.
Перед монтированием нужно обеспечить всю линию собственным автоматом, который обеспечит безопасность в случае аварийного отключения.
Во влажных неотремонтированных помещениях при монтаже нужен отдельный кабель, который к распределительному щитку будет подключен через автомат.
При использовании негерметичных изделий следует выдерживать высоту до 1 м от умывальника.

При уличном расположении розеток следует учитывать, что их высота от земли должна составлять не менее 75 см, а проводку необходимо размещать строго снизу, чтобы стекающая вода не попадала внутрь оборудования. Внутри таких розеток должны присутствовать защитные мембраны, а контактная группа — быть изготовлена из сплава меди.

Монтирование розеток достаточно простое и включает в себя всего несколько этапов:

Подготовить в стене круглые отверстия (со штробами под электропровода), размер которых будет соответствовать диаметру подрозетника.
Установить подрозетник, заделав его алебастром.
Вывести кабель из ванной комнаты по штробе к месту непосредственного подключения с фиксацией алебастром.
Просверлить отверстия под дюбели, на которых будет крепиться устройство. Сделать это поможет дрель с ударным режимом сверления.
Подготовить провода, очистив от изоляции концы специальным инструментом.
В подготовленные отверстия установить дюбеля и подключить провода к розетке. Перед подключением следует пропустить провода через резиновые заглушки.
Корпус розетки болтами закрепить на стене.

Завершающим этапом выступает проверка работы устройства при подаче электрического тока.
