Русская печь с плитой: технология кладки русской печки со схемами и детальными порядовками

Лучшие печи для русской бани на дровах

Известно несколько методик, как построить из кирпича стационарный очаг для бани. Отличаются они способами отвода от печи продуктов горения.

Печь «по-черному»

Самая старая конструкция предъявляет минимальные требования к качеству материалов. Курная печь не имеет дымохода. Продукты горения выходят прямо в помещение, наполняя его густым дымом и копотью. Из бани дым выходит наружу через верхнюю щель над дверью. Несмотря на все недостатки, конструкция имеет и плюс: самую высокую теплоотдачу. Вдобавок дым дезинфицирует помещение и изгоняет насекомых-паразитов.

«По-серому»

Серая печь появилась как развитие черной. В кровле над очагом делают отверстие и выводят в него деревянную трубу. По такому же принципу выходит дым в передвижных юртах кочевников.

В наши дни «серый» способ практически не применяют, за исключением случаев, когда недостаточно опыта для качественной кладки или хочется сэкономить на материалах.

Принцип простой: сначала дожидаются полного сгорания дров, закрывают дымовое отверстие и после этого используют баню по назначению.

«Белая» печь

Это стандартная конструкция с выводом продуктов сгорания через термостойкий кирпичный дымоход. Такая печь отличается от предыдущих вариантов:

• хорошей тягой;
• отсутствием топочного газа внутри помещений;
• защитой от летящих искр.

Лучшие печи для русской бани на дровах – именно такие.

Как построить своими руками

Чтобы устроить в бане кирпичную печь с каменкой, выбирают место в парной с учетом размеров. Самые распространенные варианты – 3,5х4 кирпича (в плане 89х102 см) или 4х5 кирпичей (102х129 см). Обязательно обеспечивают противопожарный отступ от стенки печи до горючих конструкций бани не меньше 40 см. Топочную дверцу обычно выпускают в предбанник.

Стоимость строительства

Потребность в кирпиче на очаг с каменкой:

• В парилку площадью до 4 м2 – 650 шт.
• Парную с предбанником площадью 5 м2 – 850 шт.
• Помещение до 6 м2 – 1100 шт.

При средней цене за единицу в пределах 22-25 рублей цена материала для кладки составит 16-28 тыс. руб. Шамотный кирпич для топки (30 шт.) – 2 тыс. руб. Комплект печного литья – 25 тыс. руб. Итого расходы на закупку 43-55 тыс. руб.

Как выбрать место расположения печи?

Очень важно определиться с выбором места, где будет установлена русская печка. Если ее местонахождение будет в деревянном помещении, обязательно делают расстояние между стенками печи и дома приблизительно в 20 см

Лучше всего для безопасности защитить деревянные стены, используя негорючий материал, например, асбестовые плиты. Сделанный зазор позволит провести ревизию стен печи, которую делают перед наступлением отопительного сезона.

Если печь установлена в проеме между двумя комнатами, то его обкладывают кирпичной кладкой, толщиной не меньше 20 см. Между кладкой и деревянной стеной делают прокладку из асбестового листа.

https://youtube.com/watch?v=ksIJIivKRlw

Преимущества и недостатки печи

Среди положительных качеств отопительного устройства отмечают следующее:

1. Дешевизна конструкции. Для возведения агрегата потребуется минимум материалов: красный кирпич, глина и песок.
2. Экономичность. Коэффициент полезного действия самого простого устройства превышает 60%, а КПД усложненной конструкции составляет более 80%.
3. Одинаково хорошо работает на различных видах твердого горючего.
4. Функциональность (приготовление еды, отопление, теплое спальное место).
5. Большая продолжительность работы печи позволяет протапливать ее раз в сутки.
6. Обладает терапевтическими свойствами. Пища готовится в ней, не контактируя напрямую с огнем и перегретыми газами. При этом сохраняется оптимальная температура для приготовления блюд. Благодаря перечисленным особенностям канцерогены с токсинами в пище не образуются. Что касается отдыха на лежанке, то шесть часов сна достаточно, чтобы с утра чувствовать себя бодрым и собранным.
7. Безопасность использования. Пламя горит глубоко в печи. Искры могут появиться лишь при сильном морозе.
8. Долговечность. Срок службы превышает 30 лет.
9. Интерьер комнаты с русской печью самобытен, не похож ни на какой другой.

Недостатки отопительного агрегата включают следующее:

1. Возможность использования лишь твердого топлива, которое медленно горит. Быстро прогорающее же требует много воздуха, что чревато возникновением пожароопасной ситуации.
2. Необходимость заготовки топлива.
3. Низкая теплоотдача.
4. Не подходит для многоквартирных домов из-за плохого дымооборота. При наличии лишь одного канала продукты горения будут выводиться из той печи, которую топят сильнее остальных, при этом другие агрегаты начнут дымить.
5. Чтобы полностью протопить устройство при наступлении холодов, понадобятся сутки.
6. Малейшие огрехи, допущенные при возведении агрегата, могут проявить себя во время эксплуатации.
7. Занимает много места в доме.
8. Необходимость избавляться от отходов.
9. Внизу воздух не прогревается. Однако на сегодняшний день возможно создание оборудования с нижним подогревом.

Традиционные русские печи

Несмотря на все разнообразие устройств русских печей, выделяют несколько их основных типов.

С лежанкой

В русской избе на печах в холодный сезон устраивали обогреваемые спальные места. Пока теплоизоляция стен не отличалась надежностью, такие лежанки старались делать как можно выше, где под потолком собирался теплый воздух. На полати нужно было забираться по лестнице. Вмещали они от 2 до 6 человек.

Традиционная русская печь с лежанкой

Позже конструкция зданий улучшилась. Лежанки пристраивали к печам сбоку, пропуская внутри дымовой канал для обогрева. Высота от пола не превышала 0,5 м.

С плитой

Если обогреваемую лежанку к печи не пристраивают, над топкой ставят чугунную плиту. Она исполняет функцию варочной поверхности. В плите заводским способом отлиты прикрываемые крышками конфорки (обычно две). При необходимости крышку можно снять и установить в отверстие казан с едой.

С водогрейной коробкой

Нагревательную коробку для воды с разборным краном встраивают непосредственно в кладку. Как вариант – монтируют металлический клепаный или сварной футляр, куда вставляют короб с водой.

Готовим раствор для кладки

Воду нужно брать только чистую, без затхлого запаха, мягкую. Песок применяется обязательно мелкий, который необходимо просеивать, а затем промывать.

Затем в железную ванночку насыпают глину толщиной в 15 сантиметров, разравнивают и заливают водой, едва ее покрывая. Затем следующий такой же слой и так далее. На следующий день хорошо перемешивается вся глина, еще добавляется вода и снова оставляется на сутки.

На фото: подготовка цементного раствора.

Глиняную смесь протирают через сито, перемешивают с песком и водой до однородности и вязкости, некоторые топчут ее ногами, другие используют миксер или дрель. При этом печники добавляют в раствор соль, примерно половину стакана на ведерко раствора.

На одну часть песка берут обычно две части глины. Проверяют качество готового раствора свернутым жгутиком: чем больше изгиб, при котором слепленный жгут дает трещины, тем лучше раствор. Для огнеупорного кирпича и глина соответственно шамотная в соотношении с песком, 3 к 1. При сооружении трубы для печи на чердаке используется цемент и песок.

Изготовление фундамента

Чтобы построить русскую печь из кирпича с лежанкой, следует подготовить фундамент. Вес конструкции будет довольно большой, поэтому потребуется массивное основание с тщательно выверенной горизонтальной поверхностью. Делать это лучше на этапе сооружения дома, когда закладывается общий фундамент.

Основание для печи выполняется в виде монолитной бетонной плиты, но не сообщающейся с фундаментом дома. На выбранном участке выкапывается яма глубиной до 30 см, ее контуры должны быть больше, чем габариты основания будущей печи. На дно подготовленной ямы насыпается слой просеянного песка, ставится опалубка.

Высота опалубки над уровнем грунта составляет 10-15 см. Затем опалубка заливается бетонным раствором, после сушки поверхность покрывается слоем обмазочной гидроизоляции. Между основанием для печи и общим фундаментом должен остаться деформационной шов в 1 см, который засыпается песком.

Схема фундамента

Русская печка с лежанкой начинает монтироваться только после полного высыхания бетона. Кирпич перед работой также следует подготовить, достаточно его замочить в ведре или корыте с водой.

Как соорудить кирпичную отопительно-варочную печь своими руками

Оборудование и материалы

Для работы понадобятся:

• полнотелый красный кирпич (для печи и дымохода);
• огнеупорный кирпич шамотный или белый тугоплавкий гжельский (для топки);
• глиняно-песчаный раствор (как связующий материал);
• цементный раствор (для фундамента);
• чугунные детали: колосник, плита, задвижки, дверцы, духовка (при необходимости);
• толстая проволока;
• теплоизоляция (для дымохода);
• рубероид или битумная мастика.

Особенности кладки

Кирпичи следует окунать в воду перед кладкой. Это очистит их от пыли и улучшит адгезию. Только не стоит оставлять кирпичи в воде, даже ненадолго, иначе они вберут лишнюю влагу. Из-за этого печь может быстро разрушиться при эксплуатации.

Кстати, определить качество кирпича можно по чистому звуку, который издается при постукивании. При падении он не должен рассыпаться, но может распадаться на крупные куски.

Для огнеупорного кирпича раствор лучше делать на шамотной глине. Песок обязательно нужно просеивать через сито с ячейками 1,5×1,5 мм. Глину тоже лучше просеять (ячейка 3×3 мм), затем замочить на 2 суток. Соотношение компонентов должно составлять 1:1 или 1:2, зависимо от жирности глины. Для проверки качества необходимо слепить жгутики длиной около 250 мм. Их нужно скрутить, согнуть или растянуть. Если при этом практически не образуется трещин, а при растягивании жгут плавно утончается, то качество раствора подходящее.

Пошаговая инструкция

Под печь лучше установить монолитный бетонный фундамент так, чтобы с каждой стороны он выступал не менее чем на 50 мм. Он должен быть идеально ровным (это можно проверить правилом). Далее:

• нужно положить сплошной ряд кирпича;
• швы тщательно заполнить цементным раствором;
• сверху уложить гидроизоляцию;
• далее положить второй сплошной ряд;
• в 3-м и 4-м ряду устанавливается дверь поддувала и оставляется место под зольник; фиксируются вседверцы печи просто – их прикручивают за внутренние выступы с помощью толстой проволоки, которую прокладывают затем меж кирпичами и раствором;
• в 5-м ряду ставится колосниковая решетка;
• с 6-го по 9-й устраивается топка и дверца под неё; если предполагается духовка, то короб устанавливают рядом (на рис. справа);
• 10-й ряд – короб накрывается стальной решеткой;
• в 11-м подготавливается место для варочной плиты;
• в 12 укладывается чугунная панель с конфорками;
• далее над печью надстраивается дымовая труба.

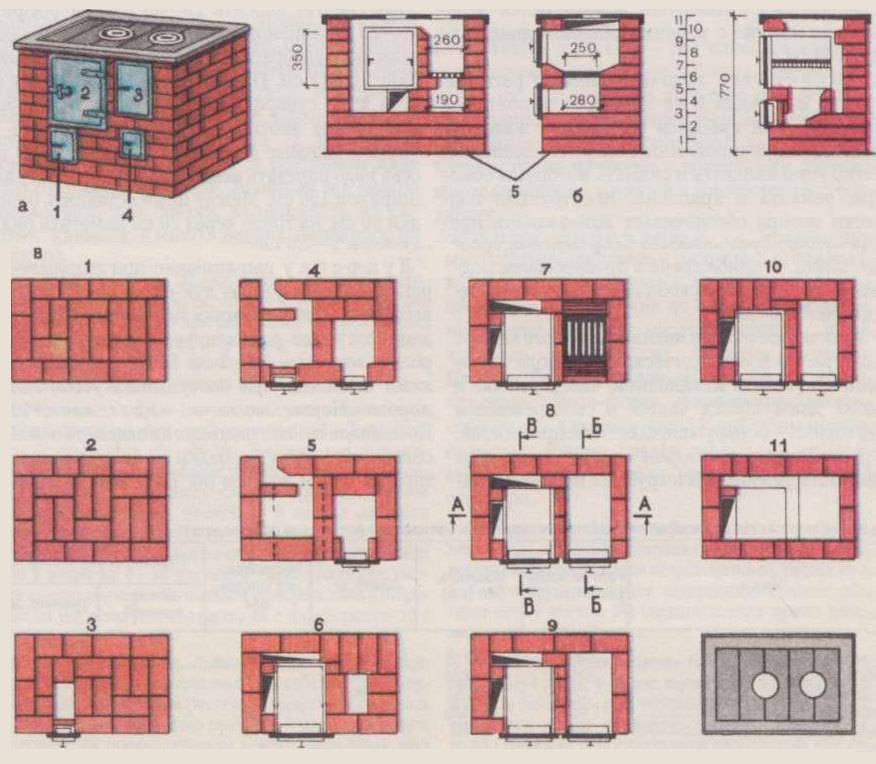

Наглядная схема кладки отопительно-варочной печи из кирпича

Инструкция по возведению русской печи

Возвести агрегат можно используя уже разработанную схему. Схемы кладки представлены ниже: Самая простая схема кладки русской печи должна выполняться с соблюдением всех технологических требований

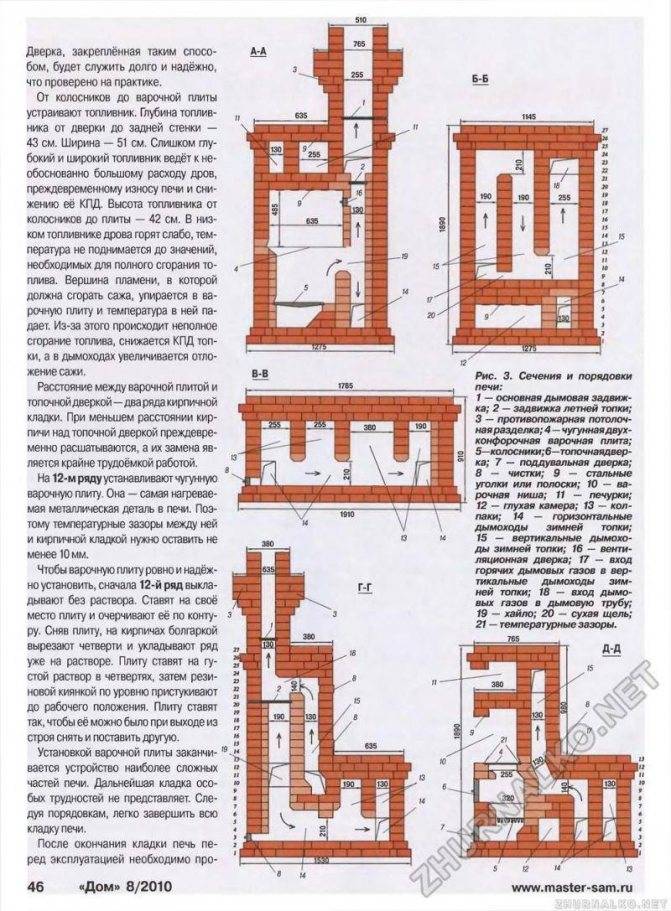

Подробная схема кладки русской печи поможет лучше понять суть процесса

Обобщая все схемы, получим примерно такую последовательность работ:

на основание укладывают 2 кирпичных слоя, укрепляют их изоляцией

Длина ряда соответствует выбранной длине отопителя; между первым и вторым слоем делают перевязку из ¾ кирпича; важно, чтобы материал располагался ровно, проверяйте слой с помощью уровня; во втором ряду оставляют место для подпечья; слои 3 и 4 выполняют с перевязкой по углам, как и слои 1 и 2; слой 5 начинает свод подпечья; 6,7-й слои выкладывают цельным стройматериалом; стенки кладут в один ряд.. Важно: печники часто заполняют место под сводом песком или стеклом. Так русская печь выделяет еще больше тепла

Так русская печь выделяет еще больше тепла

Важно: печники часто заполняют место под сводом песком или стеклом. Так русская печь выделяет еще больше тепла

• ряд 11 – это покрытие для подшестка;
• в 12-м слое выкладывают под;
• затем мастерят горнило с 13-го по 15-й ряд;
• 16-й ряд – это свод горнила.

Важно: между стенами и сводом сыплют песок – так отопитель дольше сохраняет тепловую энергию

• окно шестка делается похожим на арку;
• далее идет ровная кладка, делается перевязка по углам;
• ряд 23 должен предусматривать пространство для накопления сажи;
• ряд 24 предусматривает наличие проема для вьюшки, здесь обязательна дверца;
• до конца выполняется прямая кладка.

Строят агрегат с помощью деревянной опалубки, чтобы кирпичи не «разбегались»

Она есть не на каждой схеме, но предусмотреть ее важно, чтобы кладка была красивой и ровной. Опалубку убирают через неделю после окончания строительства.

Печь должна быть снабжена ходом для дыма

Сечение – 26 × 26 сантиметров. Дымоход необходимо утеплить. Прочитать об этом можно здесь

Печь должна быть снабжена ходом для дыма. Сечение – 26 × 26 сантиметров. Дымоход необходимо утеплить. Прочитать об этом можно здесь.

Конечный этап строительства – облицовка отопителя, чтобы он имел привлекательный внешний вид. Отделку можно выполнить следующими способами:

• оштукатуривание;
• затирка глиняным раствором;
• укладка декоративного или натурального камня;
• облицовка керамическими плитками;
• художественная роспись термостойкими красками.

После завершения строительства по схеме отопитель нужно просушить. Его разжигают мелкими щепками и стружкой. Просушка длится от 1 до 3 дней.

Достоинства печи из кирпича

Почему кирпичная печь остается конкурентоспособной, возводится все больше, так много достоинств?

Казалось бы, сегодня существует множество альтернатив для отопления, которые значительно удобнее в эксплуатации, а по сообщениям производителей, имеют больший КПД (коэффициент полезного действия). Но почему кирпичные до сих пор востребованы в некоторых районах или зданиях. Одна из причин — печка из кирпича «дышит».

Это означает, что при прогревании печи происходит выделение влаги из основания конструкции. При остывании, влага впитывается обратно. Благодаря этому, она удерживает нормальный показатель точки росы в помещении. Именно этот показатель указывает на то, что «в доме поддерживается уютная атмосфера».

Способность кирпичной печи «дышать» не только положительно сказывается на здоровье человека, но и позволят ощутить комфорт даже не бытовом уровне. При теплотехническом расчете дома, показатели температуры в отопительный сезон устанавливаются в пределах 18-20 по Цельсию. Влажность воздуха при этом должна быть оптимальной для здоровья. Печь для дома обеспечивает оптимальную влажность воздуха, при температуре прогрева около 16 градусов по Цельсию. При такой температуре, человек не чувствует дискомфорта, одежда, постельное белье остаются сухими. При этом, в панельных домах, при использовании централизованного водяного отопления, даже при температуре 18 градусов по Цельсию, может ощущаться чрезмерная влажность воздуха.

Для водяного отопления оптимальным разбросом температур будет 20-23 по Цельсию. А для электроотопления с инфракрасными излучателями температура должна быть еще выше (т.к. они сильно высушивают воздух). Получается, что кирпичная печь с показателем КПД около 50%, будет выгоднее, с точки зрения экономии, чем современные системы, с показателями в 60-80%. Таким образом, экономия будет более значительной, ведь потеря домом тепла зависит от разницы температур внутри и снаружи помещения.

Проекты печей из кирпича примеры

Печь для дачи

Средние размеры дачного домика составляют около 15-20 м. кв. При расходе всего в 280 кирпичей, можно возвести маленькую печку, размером 2 метра на 3 и коэффициентом теплоемкости 1,90 кВт. Как говорилось ранее, топочную часть делают из огнеупорного кирпича, а все тело возводится из керамического красного.

На рисунке представлен проект печи в разрезе

Такой простой вариант легко может сделать из кирпича своими руками каждый новичок, даже не допустив ошибок.

Схема с порядовкой, порядовая инструкция

Несмотря на маленькие габариты и небольшей вес, она все равно требует возведение отдельного фундамента. Фундаменту нужно выдерживать и давление дымохода.

Толщина шва для кладки должна составлять стандартных 8-10 мм., при этом толщина шва между огнеупорными кирпичами должна быть в два раза меньше.

Лучше не изменять чертеж, если отсутствует свой опыт.

Для такой печи, кладка дымохода осуществляется в пол кирпича.

Количество материала:

Вам понадобится около 210 штук обычного кирпича, около 75 штук шамотного. На глиняный раствор уйдет около 70 л. Песка 0,4 куб. м. Одна колосниковая решетка, дверца для топочной, поддувальной и прочистной. Две дымовых задвижки. Лист металла на фундамент. Для гидроизоляции около 3 метров рубероида.

Число кирпичей приблизительное, так как будет определенный процент боя кирпича.

Печь русская

Такая печь обладает КПД равным 80 процентам. Она имеет красивый внешний вид. На такой печи можно готовить еду и в ее конструкции есть лежанка. Схемы кладки и возведения довольно просты. Ее главным недостатком является особенность конструкции, из-за которой она прогревает только верхнюю часть помещения. Но в нашей стране, он по-прежнему пользуется популярностью.

Из чего состоит:

• А) подпечная часть;
• Б) ниша;
• В) шесток;
• Г) горн;
• Д) душниковая часть;
• Е) щит;
• Ж) задвижка;
• З) труба дымохода;
• И) Перекрашка горнила.

По своему размеру возводят большие, малые и средние печи. Рассмотрим маленькую, размером 1270 на 650 на 2380 мм.

Необходимые материалы:

Кирпич красный около 1620 штук. Раствора из глины уйдет около 1000 литров. Из стали заглушка размером 430 на 340, задвижка размером 300 на 300 (две штуки), самоварник, размером 140 на 140 (один).

Порядовка русской печи:

Ряд №1 выкладывают из цельного керамического кирпича, на известковый раствор с добавлением цемента. Происходит формирование подпечной части;

Ряд №2 по №4 выкладывается колодец. Все швы перевязываются. С одной стороны, оставляют место для подпечья;

Ряд №5 по №7 возводят свод над подпечьем;

Ряд №8 по №10 возводится замок для свода;

Ряд №11 выкладывают холодную печурку. В оставшееся место между печуркой и подпечьем насыпают песок;

Ряд №12 выкладывают «под». Его делают из специального кирпича;

Ряд №13 начало варочной камеры;

Ряд №14 по 16 делаются так же как предыдущий;

Ряд №17 устанавливают своды устьев;

Ряд №18 закладка стенок печи;

Ряд №19 стенки свода;

Ряд №20 с помощью половинок кирпичей сужают отверстие над шестком;

Ряд №21 выравнивают стены;

Ряд №22 этап выравнивания и уменьшения передтрубной части;

Ряд №23 выкладывают самоварник;

Ряды с №24 по №32 установка задвижек вьюшечных;

Ряд №32 кладка дымохода. В русской печи кладут дымоход в 2 кирпича.

Некоторые особенности можно посмотреть на рис.

Прежде чем заняться кладкой печей, стоит попробовать выложить хоть одну без раствора, чтобы понять суть схем. Но приложив усилия и терпение, каждый сможет сделать печь своими руками.

Почему русские печи так популярны

Невероятная «живучесть» русской печи заключается в её функциональности — она используется и как варочный, и как отопительный агрегат, причём последнее, вопреки распространённому мнению, является отнюдь не первичной функцией. В простейшем виде конструкция представляет собой очень глубокий камин, по сути, габаритную топку с трубой.

Русская печь традиционной конструкции

Благодаря толстым стенкам и массивному своду, теплоаккумулирующей способности русской печи может позавидовать любой другой твердотопливный агрегат. Этот же фактор играет и на пользу экономичности. Сооружение может оставаться тёплым в течение суток, поэтому не требуется много дров, чтобы поддерживать температуру в комфортных пределах. Здесь же невозможно не упомянуть и о чрезвычайно удобной конструкции с лежанкой или полатями.

Конструкция русской печи уникальна и в плане создания кулинарных шедевров. Широкий температурный градиент топки очень удобно использовать во время приготовления пищи. При необходимости получить быстрый нагрев чугунок с содержимым пододвигают поближе к очагу. Если же требуется уменьшить интенсивность кипения, то его перемещают на периферию, поближе к бокам. К слову, русская печь обладает уникальной способностью, которой не имеет ни один другой отопительно-варочный агрегат. Разогретые до высокой температуры стенки и свод печи способны сохранять очень высокую температуру даже после полного прогорания топлива. Излучаемые поверхностью инфракрасные лучи позволяют длительное время запекать или томить продукты, получая ни с чем не сравнимый вкус и румяную аппетитную корочку. Достоинство такого способа приготовления пищи заключается ещё и в том, что она не контактирует ни с огнём, ни с газовой средой, поэтому ни о каких канцерогенах не может быть и речи.

Сегодня русская печь представляет собой чрезвычайно функциональний отопительный прибор с варочной плитой, водонагревателем и место для отдыха

Современные отопительные приборы можно классифицировать по наличию одного из следующих признаков:

• Наличие плиты и подтопки. Варочную поверхность встраивают непосредственно в тело печи, получая так называемый шесток, который выполнялся глухим в канонической модели.
• Размещение на тыльной стороне печи камина, который выходит в смежную комнату. Практичность такого способа чрезвычайно высока, поскольку при существовании двух отопительных приборов не требуется сооружать отдельные дымоходы и фундаментные плиты.
• Пристроенная к печи груба или топчан. Они всё так же, как и прежде повышают комфорт и удобство отопительного прибора, хоть габариты современных лежанок и не сравнить с размерами традиционных печей, которые рассчитывались на 3–4 человека.

Интеграция плиты в массив русской печи не только расширила её варочные возможности, но и дала возможность отапливать боковой обогревающий щиток и нижнюю часть конструкции. По этому фактору выделяют агрегаты с боковым подогревом, которые используются для отопления соседней комнаты, а также теплогенераторы с нижним обогревом. Наличие у последних подтопка позволяет прогревать стенки, которые находятся ниже уровня пода. За счёт повышения теплоотдачи появляется возможность отапливать помещение увеличенной площади без необходимости расширения габаритов прибора.

Нижний обогрев значительно увеличивает тепловую производительность

Достоинства и недостатки (таблица)

Плюсы	Минусы
Высокий КПД — от 50 до 70%.	Способность работать только на таких видах топлива, которые не требуют повышенного притока воздуха. Перевести её на газ или мазут не получится.
Безопасная конструкция.	Громоздкость конструкции. Дополнительная нагрузка на перекрытие — устанавливать её можно только на первом этаже.
Нетребовательность к материалам — при постройке печи можно обойтись только кирпичом, песком и глиной.	После выстуживания агрегат требует длительного прогрева.
Равномерная теплоотдача.	Неэффективный дымооборот — при просчётах в строительстве отопительный прибор может дымить.
Долговечность.	Неудобство при чистке топливника от золы.
Возможность отопления смежного помещения.
Удобство и комфорт лежанки.
Поверхность лежанки может длительное время излучать ИК-энергию, что имеет прекрасный терапевтический эффект.

Кроме того, русская печь потребует от хозяйки умения обращаться с ухватом, сковородником, горшками и чугунками, а это не каждой современной женщине придётся по душе. Если же вы готовы смириться с небольшими неудобствами, то этот в прямом смысле сказочный агрегат сможет отблагодарить хозяина не только теплом и вкусной едой, но ещё и здоровым сном, а также чудесными оздоровляющими процедурами.

Порядок кладки рядов

Кирпич перед укладкой помещают на 2-3 секунды в воду. Затем на его поверхности наносят раствор и плотно усаживают на предназначенное место в конструкции русской мини печи, согласно разработанной на стадии проекта порядовке.

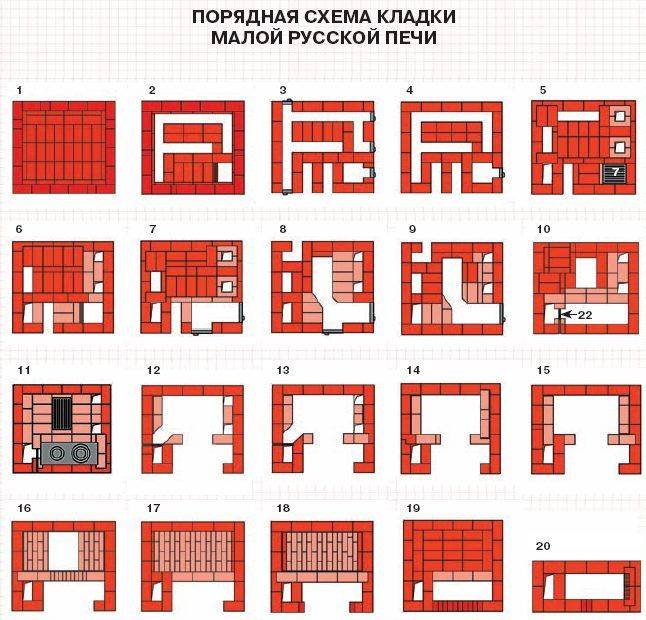

Порядовка малой русской печи:

1-9 ряды

Ряды 9-16

17-24 ряды

25-33 ряды

После того, как выполнена оклеечная гидроизоляция фундамента, на верхний слой рубероида насыпают слой песка толщиной в 1 см, а затем согласно порядовке русской мини печи:

• укладывают 1-й ряд кирпичей на сухую, без применения раствора;
• со 2-го по 5-й – кладут поддувала обоих топливников и устанавливают их дверцы;
• 6-й — монтируют решётки колосника для двух топливников;
• 7-й и 8-й — монтируют дверцы топливников. Кладка основной топочной камеры расширяется в сторону перегородки;
• 10-й — возводят под и формируют канала шириной 8 см возле тыльной стены корпуса вдоль варочного отдела;
• 11-й — продолжают кладку пода, перекрывают дверки обеих топливных камер;
• 12-й — укладывают чугунную плиту;
• 13-й и 14-й — продолжают кладку согласно порядовке;
• 15-й — формируют варочный отдел, устанавливают связи из стальной полосы между его боковыми стенками;
• 16-й и 17-й — продолжают формировать варочный отдел;
• 18-й – перекрывают шесток, в передней части свода оставляют четыре хода размером 70х120 мм;
• 19-й — формируют сборный канал, суживают отверстие перетрубья;
• 21-й — закладывают основу вентиляционного канала;
• с 22-го по 24-й — уменьшают сборный канал в сечении, увеличение размера вентиляционного канала и установка на него задвижки;
• с 25-го по 27-й — изменяют форму дымохода, устанавливают на него задвижку;
• 28-й и 29-й — соединение двух вертикальных каналов в один горизонтальный ход с Г-образной формой, перекрытие этого канала полосовой сталью;
• 30-й — соответствует чертежу;
• в 31-ом и 32-ом – выкладывают перекрышу;
• в 33-ем – кладут дымоход.

Дымоход русской мини печки кладут из полнотелых кирпичей на смешанном типе кладочной смеси, в состав которой входит цемент, глина и песок. Все его внутренние поверхности должны быть гладкими, а швах отсутствовать пустоты. Это позволит снизить количество скапливающейся на его стенках изнутри сажи и смол. Саму кладку ведут в один кирпич с толщиной шва не более 10-12 мм.

Так будет выглядеть печь (примерно, незначительные изменения в порядовке):

Вид спереди

Вид сзади

Вид слева

Вид справа

Сушка

Новую русскую мини печь из кирпича перед использованием нужно протопить в режиме сушки, т.е небольшим количеством дров. За это время должна испариться вода, попавшая внутрь стен при кладке конструкции. При топке в режиме сушки дверки топочных отделов и задвижка на дымоходе должны быть открытыми. Результатом качественно проведённой сушки будет отсутствие сырых пятен на кладке и конденсата на задвижке дымового канала.

Завершение работы

После того, как кладка кирпичной печи закончена, временные кирпичи из задних стенок убирают, чистят печь от мусора и с раствором вставляют их на место.

Штукатурят и белят только полностью просохшую по всей поверхности печь сверху, с потолка, применяя раствор с добавлением небольшого количества асбеста. При этом к одной части глины добавляют часть цемента и две песка.

Перед готовой отделанной печью на пол обязательно прибивают стальной лист, на который выскакивают иногда горящие угольки, а для того чтобы из-под печи не веяло холодом, прикрепляют плинтуса.

Новую печь нельзя сразу топить на полную мощность дровами. Ее вначале топят щепками, чтобы равномерно закалилась и не потрескалась.
