Саморегулирующийся нагревательный кабель: обзор видов и особенности использования

Прокладка и подключение

Мы рассмотрели все самые важные вопросы, начиная от принципа действия саморегулирующего греющего кабеля, до вопросов его выбора. Осталось узнать, как осуществляется его установка. Сначала обсудим самый интересный способ – внутри трубы.

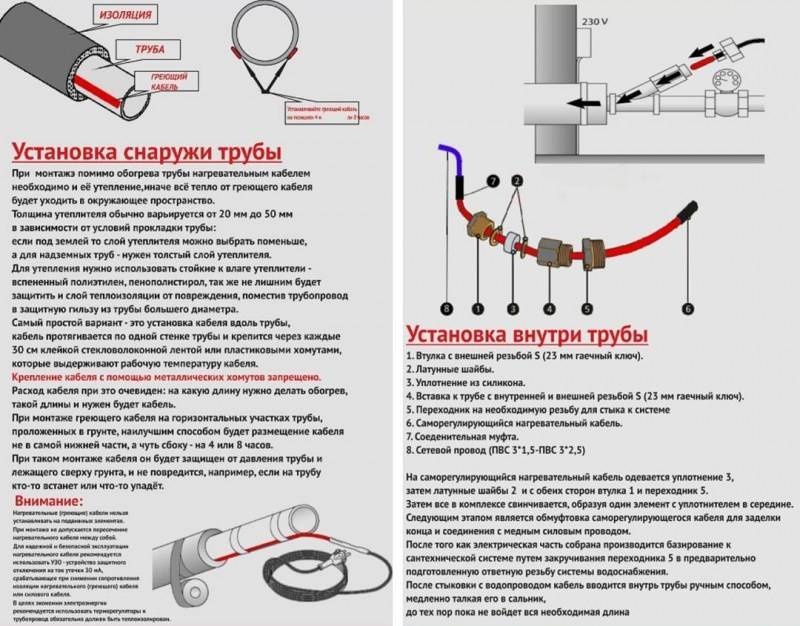

Скрытая укладка внутри трубы

Перед нами самая интересная задача – уложить саморегулирующий греющий кабель для водопровода внутри трубы. Находясь в нагретом состоянии, он не даст трубе замерзнуть и лопнуть. Давайте посмотрим, как это делается. Нам понадобятся следующие материалы и инструменты:

Подобная схема подключения требует куда больших усилий, но дает несоизмеримый прирост в КПД

• Саморегулирующий греющий кабель подходящей длины;
• Острый нож для снятия изоляции;
• Термоусадочная пленка для изоляции проводников;
• Резиновый сальник;
• Тройник для установки саморегулирующего кабеля внутрь трубы;
• Фен для усадки пленки;
• Электрический провод с вилкой.

Для начала определяем место ввода – это может быть внутренний или наружный участок (здесь все индивидуально, смотрим по ситуации).

Конечный участок располагается там, где труба уходит в землю или заходит в другое здание.

Помните, что на всем протяжении не должно быть кранов и вентилей, так как они могут повредить саморегулирующий греющий кабель.

Все работы проводятся до начала заморозков, при положительной температуре – не дожидайтесь, пока появятся первые морозы. Не забудьте заранее перекрыть воду!

Особая муфта, используемая при подключении. Купить можно в любом сантехническом магазине

Если водопроводная труба поднимается из пола и отправляется дальше по горизонтали, то это облегчит прокладку – режем трубу и устанавливаем в этом месте тройник.

Далее насаживаем на кончик саморегулирующего греющего кабеля термоусадочную трубку и нагреваем ее строительным феном – этот кончик должен быть надежно герметизирован, чтобы избежать контакта воды и токоведущих частей. Через верхний отвод заводим в него саморегулирующий греющий кабель, не забыв надеть на него сальник.

Далее проталкиваем кабель на необходимую длину – ее нужно рассчитать заранее и с небольшим запасом. На другом конце нам нужно смонтировать провод с вилкой. Аккуратно снимаем изоляцию и оплетку, чтобы у нас виднелись два проводника – к ним мы припаиваем провод, не забыв надеть на него соединительную муфту из термоусадочного материала (после пайки надеваем ее и обдуваем горячим воздухом из фена).

После того как вы проведете все электрические соединения, необходимо проверить сопротивление с помощью мультиметра – оно должно составлять несколько десятков ом. Если мультиметр показывает короткое замыкание, извлеките саморегулирующий кабель и осмотрите его на предмет повреждения

Особенное внимание уделите самой дальней концевой части. Теперь фиксируем сальник, открываем подачу воды, проверяем отсутствие протечек в месте нашей работы

Если все хорошо, включаем провод с подключенным к нему саморегулирующим греющим кабелем в сеть. Несмотря на то что теперь водопровод защищен от замерзания, настоятельно рекомендуется обмотать трубу теплоизоляцией. Помните, что хорошая защита – это многоступенчатая защита

Теперь фиксируем сальник, открываем подачу воды, проверяем отсутствие протечек в месте нашей работы. Если все хорошо, включаем провод с подключенным к нему саморегулирующим греющим кабелем в сеть. Несмотря на то что теперь водопровод защищен от замерзания, настоятельно рекомендуется обмотать трубу теплоизоляцией. Помните, что хорошая защита – это многоступенчатая защита.

Открытая наружная укладка

При необходимости, можно уложить саморегулирующий греющий кабель снаружи водопровода. Им обматывают не только сами трубы, но и установленные на них фланцы, соединительные муфты и вентили. Самый простой вариант – проложить несколько саморегулирующих кабелей параллельно трубе, закрепив их с помощью алюминиевого скотча. Также возможна укладка спиралью или двойной спиралью, что только увеличивает эффективность обогрева.

Крепить греющий кабель при таком подключении – сплошное удовольствие. Главное не скупиться на алюминиемый скотч

Вы можете использовать и двойной способ укладки – один греющий кабель уложить параллельно, а вторым обмотать трубу по спирали. К трубе он приматывается с помощью все того же алюминиевого скотча, колечками через каждые 20-30 см. После того как намотка будет завершена, накладываем скотч на кабель по всей его длине – так мы добьемся максимальной эффективности системы.

Некоторые специалисты советуют увеличить эффективность передачи тепла предварительным обматыванием труб фольгой или тем же скотчем.

Совет 4. Если требуется саморегулируемый кабель

Этот вид является наиболее удобным при эксплуатации, чем резистивный проводник.

5 компонентов, из чего состоит кабель

Медная проволока, используемая для подачи тока к саморегулирующему устройству – матрице. Метраж и пропускная способность напрямую зависят от сечения 1-й проволоки. Метраж не должен быть более 80 – 100 м. Это при сечении в 0.5 – 0.7 мм. Пропускная способность: 17 – 25 Вт/час. Учитываются внешние условия.
Матрица нужна для осуществления контроля над нагревом проводника. В зависимости от этих показателей, она самостоятельно меняет уровень сопротивления и отдачи тепла

При выборе уделяется повышенное внимание такому показателю, как старение матрицы. Это отражается на объеме выдаваемого тепла

Кабеля высокого качества теряют не более 10%, от первоначального объема. Низкокачественные материалы могут прийти в негодность через год с начала эксплуатации.
Внутренние изоляционные материалы должны быть прочными, целостными и без дефектов. Покрытие должно хорошо проводить тепло. Изоляция оберегает матрицу. Показатели сопротивление должны быть более 1 Ом.
Экран, или оплетка. Он оберегает человека от несчастных случаев. Изготавливается из меди.
Внешние изоляционные материалы необходимы для предотвращения воздействия механического характера и негативного влияния окружающей реальности.

При покупке смотрим на маркировку. Так, наличие символов: CT, CR, CF означает, что имеется медная оплетка и внешняя изоляция.

11 плюсов саморегулирующихся греющих кабелей

1. Надежность.
2. Кабель спокойно переносит любые изменения в напряжении.
3. Небольшое количество потребляемой энергии.
4. Самостоятельное регулирование.
5. Перехлест не приведет к повреждению.
6. Не требует особого обслуживания.
7. Его можно резать.
8. Плоская форма позволяет плотно монтировать в трубе.
9. При достижении 85 градусов Цельсия матрица прекращает работу кабеля.
10. Не требуется использование датчика температуры.
11. Срок эксплуатации до 40 лет.

Минусы

1. Довольно высокая цена.
2. В комплект не входят муфты и иные соединительные материалы.

Отметим, что саморегулирующиеся греющие кабели получают все большее распространение, а резистивные постепенно вытесняются из арсенала специалистов по монтажу: так, их уже перестали использовать при прокладке водопровода.

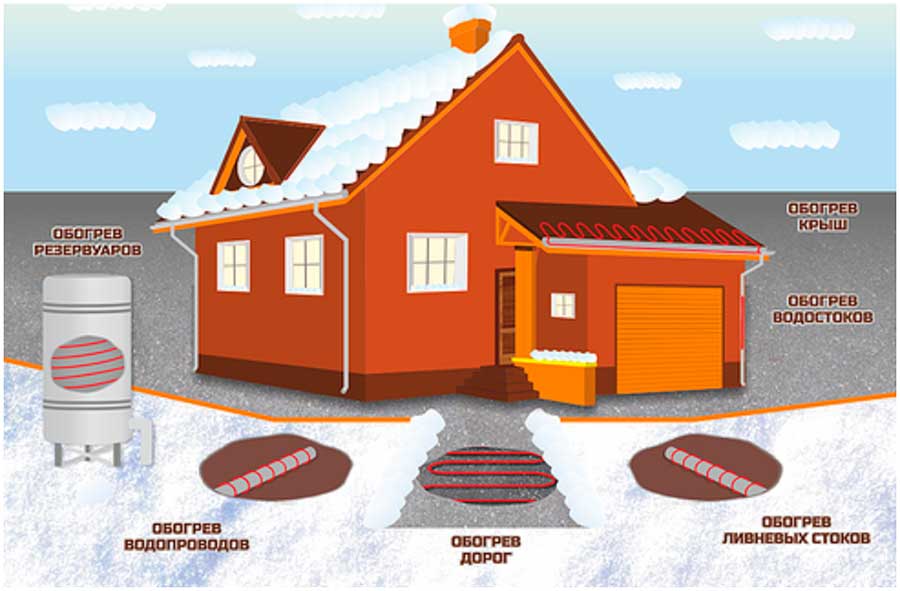

Сфера применения

Одна из главных особенностей саморегулирующего кабеля — обширная сфера применения. Он подходит для нагрева карнизов, водопроводов, кровли и водостоков, пола и других участков, где нельзя допустить замерзания воды.

В зависимости от особенностей выделяются следующие сферы применения:

1. Частный сектор. Применяется в объектах для водопровода и канализации во избежание превращения воды в лед и повреждения труб.
2. Коммерческие структуры. Использование в городских сетях или в других организациях для обогрева труб, обустройства систем тушения пожаров.
3. Промышленность. В эту категорию входят специальные нагревающие кабеля, способные работать в более жестких условиях.

Популярные модели, которые предлагает рынок: обзор вариантов

На рынке представлен большой выбор саморегулирующих нагревательных кабелей, представленных разными производителями. Они отличаются конструктивными особенностями, стоимостью и другими параметрами. Выделим несколько популярных вариантов.

Кабель BSX от производителя Thermon

Это стандартный бюджетный кабель, состоящий из медных шин диаметром 1,3 кв. мм, полупроводящей матрицы, изоляции для нагревания излучением, специальной медной оплетки и полиолефриновой оболочки.

Также на поверхности предусмотрена антикоррозийная фторполимерная оболочка.

В продаже имеется четыре типа кабеля, которые отличаются по удельной мощности.

В распоряжении покупателей проводники на 9, 15, 25 и 32 Вт/м. В каждом из четырех номиналов предусмотрено два варианта изоляции — из фторполимера или полиолефиновая.

Первый вариант обходится в более высокую цену, но зато обладает большей стойкостью к коррозии и негативным химическим воздействиям.

Elektra SelfTec DW

Это саморегулирующийся нагревательный проводник, предназначенный для монтажа внутри трубы. Он отличается надежным внешним слоем изоляции из пищевого полиэтилена, что позволяет использовать кабель в трубах, где проходит питьевая вода.

Что такое саморегулирующий кабель?

Во многих сферах необходимо применение кабельной продукции, реагирующей на окружающую температуру без участия дополнительных датчиков и регуляторов. Именно таким устройством является саморегулирующий кабель.

Он самостоятельно меняет активность подогрева в различных зонах с учетом текущих потребностей. Чем холоднее в месте прокладки, тем больше греется проводник.

Если говорить по-простому, то это конструкция с двумя жилами из меди, проводящими электричество, с расположенной между ними нагревающей матрицей.

Последняя на всем протяжении находится в зоне действия электрической цепи между питающими проводами. Задача такой матрицы состоит в нагреве и регулировании, а на поверхности предусмотрен экран, защищающий провод от влияния электромагнитного поля.

Сверху находится еще один слой, гарантирующий устойчивость к механическим повреждениям.

На какие особенности стоит обратить внимание?

Перед покупкой кабеля необходимо уточнить условия, в которых он будет использоваться

Важно правильно рассчитать мощность, установить длину, снять показания температуры, определиться с методом монтажа: в помещении или на улице

Характеристики, которые потребуются при выборе

Власть. Параметры мощности / сопротивления и теплопередачи взаимосвязаны. Кроме того, свойства кабеля зависят от поперечного сечения жилы. На это также стоит руководствоваться при выборе длины. Предположим, что кабельная система сечением 1,1 мм² и мощностью 25 Вт не должна быть длиннее 80 м.

Средняя мощность имеющихся в продаже самрегов колеблется от 5 Вт / м до 25 Вт / м. Системы с минимальным значением подходят для внутреннего обогрева труб, проложенных в земле. Для тех же труб, но с внешним обогревом, кабель должен быть чуть мощнее – 10 Вт / м. Самые суровые условия – над землей, поэтому максимальная мощность 25 Вт / м подходит для размещения над землей.

Температура. Следует помнить, что не все виды труб одинаково хорошо переносят нагрев. Допустим, пластиковые изделия (особенно канализационные и холодноводные) не рассчитаны на сильный нагрев.Для нагрева жидкости в полипропиленовых водопроводах рекомендуется использовать низкотемпературные системы с максимальной рабочей температурой + 65 ºС

В производстве есть кабели, которые нагреваются до + 190 ºС (при мощности до 90 Вт / м), но в быту они не нужны.

Наличие заземляющей оплетки. Этот защитный элемент одинаково важен для системы и для людей: он гарантирует безопасную установку. Чтобы коса работала, ее подключают через УЗО. Однако в продаже можно найти необоснованные варианты – в некоторых случаях их использование понятно.

Внешний изоляционный материал. В качестве наружных изоляционных материалов используются различные типы полимеров. Некоторые из них более тонкие и эластичные, другие более жесткие при сгибании. Все виды без исключения защищают внутренние части кабеля от повреждений, агрессивных сред и влажности.Таблица технических характеристик различных типов кабелей. Они отличаются, в том числе, материалом внешней защитной оболочки: полиолефин и фторопласт

Внешняя изоляция влияет на несущую способность кабеля. Полиолефиновая защита (самый распространенный материал) подходит не для всех способов монтажа.

Например, для прокладки на крыше используется кабель с фторполимерной изоляцией (защищенный от УФ-лучей), а для прокладки внутри – системы с фторопластовой изоляцией.

Основные особенности

Саморегулируемые кабели обходятся довольно дорого, поэтому к выбору той или иной модели необходимо подходить серьезно. Если правильно проектировать систему, то конечная стоимость будет отличаться между видами не больше чем на 40 %. Добиться таких результатов вы сможете посредством экономичной работы отопительной системы такого типа и использования меньших питающих шин.

Если проводить сравнение описываемого кабеля с резистивным, то первый обладает большей надежностью. В качестве одного из самых главных преимуществ выступает возможность использования даже в тех помещениях, где сохраняются взрывоопасные условия.

Саморегулируемый греющий кабель имеет и свои недостатки, которые выражены в отсутствии способности обогревать помещение максимально быстро. В процессе производства используются последние технологии, этим и обусловлена абсолютная безопасность. Продукция имеет множество преимуществ, среди которых следует выделить довольно обширную область использования, к которой можно отнести следующие сферы:

• химическую;
• пищевую;
• частный сектор;
• нефтеперерабатывающую;
• целлюлозно-бумажную.

Преимущества греющего кабеля

Картинка 4. С близкого расстояния

Покупатели на практике уже выделяют положительные стороны этих изделий:

1. Доступные цены.
2. Устойчивость к воздействиям любого характера – биологического, термического, климатического, химического. Согревать конструкция будет при любых обстоятельствах.
3. Отсутствие вредных воздействий на здоровье окружающих людей.
4. Простая эксплуатация.
5. Долгий срок службы, составляющий от 25 лет и дольше.
6. Широкая сфера применения, которой может похвастаться провод нагревательный.
7. Самостоятельный контроль подачи тепла. Значит, пользователь сам может включать и выключать систему, когда ему удобно.

Виды – устройство, технические характеристики

Греющие кабели делятся на следующие разновидности: резистивные, саморегулирующие, индуктивные.

Они различаются по принципу работы, техническим характеристикам и конструкции.

Резистивный

Кабель резистивного типа бывает — линейным и зональным. Для его эффективной работы требуется специальная аппаратура, которая будет управлять проводником, ориентируясь на температуру окружающего воздуха.

Следует сказать, что такой проводник выделяет всегда одинаковое количество тепла, вне зависимости от температуры воздушных масс, поэтому потребление электрической энергии низменно — что является экономически не выгодно.

Резистивный делится на:

1. Линейный — провод, концы его подключаются к электрическому питанию. По числу токоведущих жил — одножильный и двужильный.

Одножильный — состоит из одной нагревательной, чаще стальной жилы, она покрыта изоляционным слоем, из термоустойчивого материала, который не деформируется при нагреве. Провод бывает с экраном для удаления помех, которые создаются самим кабелем и всевозможными защитными устройствами.

Плюс одножильной модели — простота в использовании. Недостаток — не возможность отрезать нужный размер, потребность подключения обоих концов в одном месте.

Двужильный — состоит из двух параллельно расположенных жил, которые передают электрический ток. Их отличие и преимущество от одножильного типа — второй конец не нужно возвращать к месту подключения, это особенно удобно при обогревании протяжённых трубопроводных магистралей.

1. Зональный — его конструкция более сложная, по сравнению с линейным. Состоит их двух токоведущих медных жил, каждая из которых имеет отдельную изоляцию. Кроме того, он толще, чем линейный.

Отличие этого вида в том, что внутренняя изоляция оснащена окошками, через каждые 1 — 2 метра. Через них проводник подсоединяется к нагревательной проволоке, беря на себя напряжение сети.

Благодаря такой конструктивной особенности, постоянное сопротивление присутствует не во всём проводнике, а только в той или иной секции-зоне. Плюс — в возможности подбирать длину секции по своим потребностям. Минус — высокая цена.

Саморегулирующийся

Саморегулирующийся греющий кабель — современная модель, отличается от резистивного не только конструктивными особенностями, но и принципом работы.

Провод с саморегуляцией — это проводники, заключённые в полимерную матрицу. Для работы не требуется регулятор, он сам будет поддерживать ту температуру, на которую его настроить, поэтому он не перегревается. Стоит такой вид дороже, но несмотря на это, повышенное КПД делает его экономичней.

Саморегулирующий проводник бывает экранированный и неэкранированный:

1. Экранированный — внешняя оболочка покрывает оплётку из лужёной медной проволоки, которая защищает от механических повреждений, служит заземлением. Такой кабель предназначен не только для обогрева водопровода, но и для установки на открытом воздухе — кровля, водосток.

Оболочка бывает пищевая — применяется при нагреве водопроводных и канализационных систем внутри, и с УФ- защитой — монтируются на крыше, где много солнечных лучей.

1. Неэкранированный — изделие не имеет защитную оболочку. Используется для обогрева бытовых трубопроводов, не укладывается на открытом воздухе, где возможно воздействие агрессивных сред.

1. Наружная полиолефиновая оболочка.
2. Оплетка из луженной медной проволоки.
3. Изоляция из эластомерного термопластика.
4. Полиэфирная оболочка.
5. Полупроводящая саморегулирующая матрица.
6. Медные жилы.

1. Наружная полиолефиновая оболочка.
2. Внутренняя полиэфирная оболочка.
3. Полупроводящая саморегулирующая матрица.
4. Медные жилы

Основные области применения саморегулирующегося нагревательного кабеля:

• бытовые трубы;
• системы обледенения (крыши, дорожки);
• промышленность.

Для обогрева разных коммуникаций, требуется нагревательный элемент следующей мощности. Для:

• труб внутри — 10 Вт/м погонный;
• трубопровода снаружи — 15 Вт/м. п.;
• крыш и дорожек — 24-30 Вт/ м. п.;
• систем антиобледенения — до 40.

Принцип работы

Описываемые кабели всегда двужильные, что отличает их от обычных. Между жилами находится полупроводниковая матрица, которая выступает регулятором силы тока и сопротивления. Роль заземлителя играет оплетка, которая защищает от электромагнитного излучения и предохраняет изделия от механических воздействий.

Саморегулирующийся греющий кабель работает по принципу полупроводников, при этом сопротивление увеличивается при повышении температуры, что снижает силу тока. При меньшей температуре нагрева снижается сила тока, как и энергопотребление. Такие способы обогрева очень удобны еще и по той причине, что на разных участках кабеля может быть разная интенсивность нагрева. Это актуально, например, когда один из участков крыши находится на солнце, а другой — в тени.

Для того чтобы нагрев не происходил при повышении температуры больше + 5 ˚С, система дополняется терморегулятором. При этом рабочий ресурс кабеля не будет исчерпан раньше времени, ведь он будет работать лишь при необходимости. Принцип работы этого узла заключается в отключении подачи питания, когда температура достигает порогового значения, его можно указать самостоятельно.

Принципы работы и электропотребление

Принцип работы греющего кабеля заключаются в следующем: когда ток проходит по любому электрическому элементу устройства, из прибора происходит выделение теплового типа энергии. Такой процесс связан с электросопротивлением материала, который проводит ток.

Расчет электропотребления греющего кабеля имеет большое значение для всех, кто решил воспользоваться этим устройством. Оно зависит от большого количество факторов. Ни один из специалистов не сможет провести точный расчет электропотребления, но всегда можно рассчитать примерное.

Электропотребление зависит от следующих показателей:

• область применения устройства;
• температурный режим;
• длина греющего кабеля;
• степень изоляции греющего кабеля;
• мощность;
• тип системы обогрева.

Приблизительно схема расчета потребления греющего кабеля выглядит так:

1. Необходимо определить номинальное потребление от производителя изделия.
2. Измерить длину и окружность греющего кабеля внутри трубы.

К примеру, потребление от производителя греющего кабеля 12 Вт/м, длина трубы составляет 10 метров, а диаметр — 32 дюйма. В таком случае потребление равно 140 Вт.

Если у трубы имеется теплоизоляция, то энергопотребление сокращается вдвое.

История развития концепции

В тексте про нагревательный кабель отмечено, что идея саморегулирующейся системы впервые продемонстрирована патентом US2494589 A. Изложение велось упрощённо, данный обзор станет логическим дополнением к упомянутому выше. Изобретение, предок саморегулирующегося кабеля, появилось в Норвегии в период Второй мировой войны.

Подвергнувшись нападению фашистской Германии весной, страна пребывала под гнетом оккупантов до капитуляции Гитлера в мае 1945 года. Правительство Норвегии эмигрировало и не сумело оказать серьёзного влияния на ход событий. Лишь 10% населения поддержали фашистов.

В сравнении со странами Восточной Европы Скандинавский полуостров отделался от захватчиков легко. К примеру, в Норвегии постоянно проходили антигитлеровские демонстрации, подавляемые в мирной манере: расстреливали лишь отдельных организаторов. Военные силы страны действовали в составе армии Великобритании, территория нейтральной Швеции стала местом активности организованных норвежских полицейских отрядов.

Нагревательный кабель

В этих условиях появился на свет предшественник саморегулирующегося кабеля. Под номером 747883 в Осло 16 сентября 1940 года публикуется патент за авторством Педера Гуннара Слетнера. Текст подан в бюро до начала военных действий, а одобрение пришлось на период оккупации. Теперь понятно, почему изобретатель застолбил собственное детище в США через пару лет после воцарения мира. 14 мая 1947 года Педер подал текст американскому бюро. Более двух лет суть новинки пристально рассматривалась комиссией, и 17 января 1950 года патент опубликовали под номером US2494589 A.

Комментарии:

Степаныч

Статья хорошая, но этот кабель никак не предназначен для теплых полов. Разогреть его до какой-нибудь приемлемой температуры не удастся. Только для размораживания и защиты от обледенения. Больше этот кабель ни на что не годится

Трудяга

Дорого и непрактично. Не встречал я еще саморегулирующего кабеля, который нормально работал хотя бы 2-3 года. Со всеми возникают проблемы. В общем, сырая технология, и очень дорогая к тому же.

Оставить комментарий Отменить ответ

Как правильно организовать отопление дачи электричеством

Преимущества и недостатки электрорадиаторов отопления

Преимущества и недостатки кварцевого обогревателя

Обогреваем частный дом с помощью электроотопления

Устройство и виды саморегулирующих греющих кабелей

В настоящее время активно применяются два вида кабелей для труб – резистивный и саморегулирующийся.

Первый из них нагревается при прохождении по нему электрического тока. Источником тепла является обыкновенный проводник с высоким сопротивлением. Естественно, что количество тепла всегда будет одинаковым в зависимости от собственных параметров кабеля.

Для регулировки в цепи управления нагревателем устанавливается термореле, дающее возможность регулировать степень прогрева. Для этого можно использовать устройство, применяемое в теплых полах.

Он состоит из проводника в мощной изоляции, который укрывается в герметичной внутренней оболочке из пластика. Внутри ее размещается цветная нить, являющаяся идентификационным признаком, своего рода маркировкой. Поверх оболочки наматывается оплетка из луженого медного провода, выполняющая роль защитного экрана. Наружная оболочка изготавливается из стойкого полимера.

Кабели резистивного типа могут быть одно или двухжильными. Вторые стоят не6сколько дороже, но применяются чаще, поскольку требуют более простого подключения. Если к одножильному нагревателю питание нужно подавать к двум концам, то двухжильный достаточно подключить к розетке с напряжением 220 вольт обычной евровилкой.

Вторым недостатком одножильных кабелей является невозможность его резки на нужную длину, в таком виде он работать не будет. Если приобретен проводник большей длины, то придется использовать полностью.

Совершенно по иному принципу работает саморегулирующийся обогреватель.

Источником тепла в нем является матрица, устанавливаемая внутри которой проходит две жилы провода. Свойство материала матрицы состоит в том, что она сама вырабатывает тепло при прохождении тока по проводам.

Причем, чем выше температура окружающего пространства, тем меньше прогревается источник тепла и наоборот. Таким образом, он сам регулирует степень своего нагрева, из-за чего и получил такое название.

Положительными сторонами саморегулирующегося кабеля являются:

• его нетребовательность к пересечениям при укладке, они не приводят к местному перегреву и выходу из строя;
• их допускается резать для получения нужной длины, но это делается по специальным отметкам на наружной оболочке. После отрезки требуется обязательная установка оконечной муфты.

В общем, оборудование водоснабжения нагревателями становится традиционным.

Система обогрева труб при помощи саморегулирующего провода

Применяют саморегулируемый шнур и для защиты коммуникационных систем. В стандартном проводе существует 5 главных элементов:

• электричество подается по двум проводникам из меди,
• по всей длине шнур покрыт саморегулируемой токопроводящей матрицей, способной регулировать тепло,
• заключена конструкция в обмотку из термопластика, придающую ему прочность,
• саморегулирующийся провод содержит экранирующую оплетку из металла, служащую заземлением и усиливающую выносливость к большим нагрузкам,
• общая защитная функция выполняется за счет верхней полимерной оболочки.

Эксплуатационные ресурсы увеличиваются в несколько раз благодаря невозможности шнура перегреваться на не нагруженных отрезках труб.

Монтаж провода с саморегулирующим эффектом проводят двумя способами:

• Наружным (пластиковая труба предварительно покрывается скотчем с фольгой, а после наматывают кабель).
• Внутренним (применим для канализаций, системы водоснабжения, но не для питьевой линии, которая находится в грунте).

Заводить элемент в трубы нужно осторожно, чтобы не повредить изоляцию. Все острые углы лучше завесить мягкими материалами

Совместное использование простого утепления и активных средств защиты, таких как саморегулирующий нагревательный провод, это оптимальный способ предотвратить замерзание труб и снизить риск потери тепла в системах обогрева и системах подачи горячей воды.

Популярные модели, которые предлагает рынок: обзор вариантов

На рынке представлен большой выбор саморегулирующих нагревательных кабелей, представленных разными производителями. Они отличаются конструктивными особенностями, стоимостью и другими параметрами. Выделим несколько популярных вариантов.

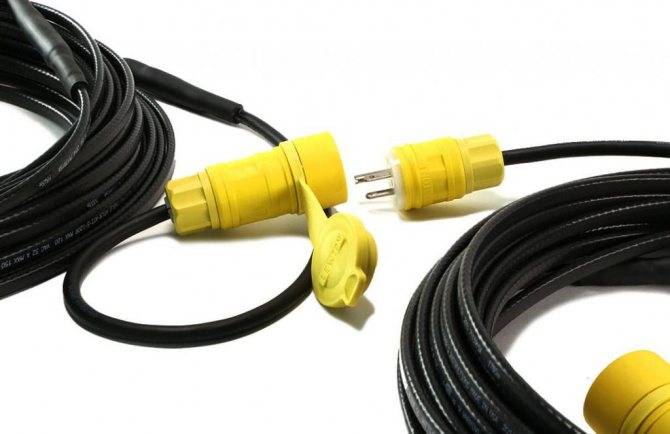

Кабель BSX от производителя Thermon

Это стандартный бюджетный кабель, состоящий из медных шин диаметром 1,3 кв. мм, полупроводящей матрицы, изоляции для нагревания излучением, специальной медной оплетки и полиолефриновой оболочки.

Также на поверхности предусмотрена антикоррозийная фторполимерная оболочка.

В продаже имеется четыре типа кабеля, которые отличаются по удельной мощности.

В распоряжении покупателей проводники на 9, 15, 25 и 32 Вт/м. В каждом из четырех номиналов предусмотрено два варианта изоляции — из фторполимера или полиолефиновая.

Первый вариант обходится в более высокую цену, но зато обладает большей стойкостью к коррозии и негативным химическим воздействиям.

Elektra SelfTec DW

Это саморегулирующийся нагревательный проводник, предназначенный для монтажа внутри трубы. Он отличается надежным внешним слоем изоляции из пищевого полиэтилена, что позволяет использовать кабель в трубах, где проходит питьевая вода.

Что такое греющий кабель?

Система кабельного обогрева как жилых, так и нежилых помещений получает все большее распространение. Целью применения греющего кабеля является сохранение необходимого температурного режима. Кабель, который преобразует электрическую энергию в тепловую, называется греющим. Кабельная система обогрева помогает сделать жизнь более комфортной.

Греющий кабель – принцип работы и применение

Современный греющий кабель функционирует как любой электронагревательный прибор. Чем выше сопротивление материала прохождению электрического тока, тем больше тепловой энергии выделяется на нагревательном элементе. Устройство подсоединяется к электрической сети, имеющей напряжение 220 В, и при прохождении электричества через него выделяет тепло. Применение греющего кабеля может быть в таких областях:

• подогрев пола, стен и потолков;
• поддержание температурного режима для твердеющего бетона становится особенно актуальным в холодных погодных условиях;
• устранение обледенения кровли, водосточных труб и лестниц;
• обогревание зеркал для устранения конденсата;
• обогрев почвы широко применяется в теплицах;
• предотвращение промерзания водосточных и канализационных труб;
• поддержка нужной температуры жидкости и воды, и так далее.
