Самозажимные клеммники: виды и сфера применения + рекомендации покупателям

Виды клеммников

Сегодня на рынке имеется два вида электрических клемм: винтовые и самозажимные клеммники. Германия является лидирующей страной по их производству. Они предотвращают нагревание места соединения двух проводов и, как следствие, выход из строя изоляции и короткое замыкание электропроводки.

Винтовые клеммники – это устройство с пластиковой оболочкой, внутри которой расположена металлическая капсула с двумя отверстиями. В эти отверстия вставляются концы провода без изоляции. Соединение осуществляется при помощи винта, который зажимается простой отверткой. Винтовые клеммники можно использовать, как в слаботочных цепях, так и в силовых.

Самозажимные клеммники – это приспособление для соединения двух концов электропровода, обладающее специальным механизмом, который состоит из корпуса, силовых элементов и рычага управления. Соединение и разъединение провода осуществляется с помощью специального рычага, который можно устанавливать в два положения. Самозажимные клеммники для электропроводки могут быть одноразового и многоразового использования. Соединители такого типа являются наиболее простыми в использовании, так как для соединения двух концов электропровода нет необходимости применять дополнительные инструменты.

Разновидности клемм самозажимного характера

Собственно, существуют две разновидности продуктов подобного типа:

1. Рычажные.
2. Нажимные.

Первая разновидность представляет конструкцию, где используются микро-рычаги. Потенциальный пользователь поднимает или отжимает такой рычаг, после чего вставляет концевик провода в гнездо. После отпускания рычага медная или алюминиевая жила крепко прижимается подпружиненной пластиной.

Одна из распространенных конструкций клеммника самозажимного действия, где используется вспомогательный элемент управления – микро-рычаг. Действует просто: подъём рычага открывает клемму, опускание – закрывает, зажимая проводник

Вторая разновидность обычно предполагает дополнительное действие отверткой или похожим инструментом. Лезвие отвертки вставляется в дополнительный паз, обычно расположенный выше паза ввода проводника, и применяется несильный нажим. Удерживая отвертку в таком положении, вставляют концевик провода в отверстие ввода до упора.

Примерно по той же схеме работают самозажимные нажимные клеммники, где не требуется применение отвертки. В этом варианте конец проводника попросту вставляется в окно ввода с некоторым нажимом до упора. Обычно этот вид клемм предназначен для одножильных медных проводов.

Конструктивное исполнение клеммника самозажимного действия, где необходимо применение отвертки или подобного инструмента. Для действия инструментом на таких конструкциях делается специальный паз

Отмеченные две разновидности дополняются массой подвидов, в какой-то степени, модернизированных клемм.

Яркий пример на этот счёт демонстрирует продукция известной немецкой фирмы Wago. Коннекторы которой отличаются надежностью, простотой и удобством при эксплуатации. Неудивительно, что большинство электромонтажников выбирают именно эти клеммы. Познакомимся с ними ближе.

Торцевой изолятор

Еще один важный момент – изолированная часть клеммы всегда должна быть слева, неизолированная справа.

То есть, оголенная контактная часть должна располагаться с правой стороны. Когда клеммник набран, большинство монтажников на этой конструкции и останавливаются. Начинается подключение проводов.

Однако не забывайте про одну из оголенных сторон. Все производители делают свое оборудование так, чтобы оно было защищено от случайного прикосновения токоведущих частей.

Поэтому вместе с покупкой клемм не забывайте про концевые изолированные крышки.

Поштучно они редко продаются, придется покупать целый набор в пакетике. Хотя зачастую на всю сборку в щите может понадобится не более 3-х штук.

Технически грамотно такое изделие называется торцевой изолятор. Легким движение руки он защелкивается благодаря своим выступающим частям.

Торцевые изоляторы также могут выпускаться различных цветов. А что делать, если у вас нет торцевых изоляторов, а изолировать последнюю правую клемму необходимо?

Самый простой выход это поставить рядышком дополнительную пустую клемму. Подключать при этом провода на нее не нужно. Она хоть и будет оголенная, но уже без напряжения.

Либо принудительно удалите из нее все металлические внутренности. Еще один вариант — использовать в качестве крайней клеммы заземляющую.

Рекомендации по монтажу Ваго

Специально учиться, как пользоваться клеммниками Ваго, не нужно, процесс установки происходит быстро и просто. Гораздо важнее не ошибиться в выборе и проследить, чтобы изделия соответствовали параметрам электрических контуров.

Рассмотрим коммутацию проводов на примере прозрачных соединительных клемм серии 773 на 3 проводника:

1. Зачищаем конец провода примерно на 12 мм – снимаем изоляцию.
2. Вставляем проводник в гнездо, двигаем до упора. В идеале конец жилы без изоляции должен целиком поместиться в корпус.
3. Проверяем надежность крепления, слегка потянув провод в обратную сторону.

Прозрачный пластик дает возможность убедиться, правильно ли установлена жила.

С тыльной стороны Ваги для соединения электрических проводов находится специальное отверстие для тестирования. Благодаря ему, не вскрывая корпус, можно с помощью индикаторной отвертки определить технические параметры цепи.

При монтаже съемных клемм, конструкция которых отличается наличием рычажка, необходимо произвести пару дополнительных действий:

• снимаем изоляцию;
• поднимаем «язычок» вверх;
• вводим проводник в отверстие, продвигаем до упора;
• возвращаем рычажок на место;
• визуально или слегка потянув, проверяем надежность.

Клеммы 221 серии наиболее удобны при установке: широкие рычажки легко поднимать и опускать легким нажатием пальцев.

Обычно на корпуса клеммников нанесены специальные метки, помогающие зачистить жилы.

Чтобы процесс соединения проводов проходил быстро и без заминок, нужно запомнить несколько простых правил:

Виды клеммников

Из чего состоит обычный клеммник? Если вы думаете, что для его комплектации достаточно самых простых проходных клемм, то вы глубоко заблуждаетесь.

На сегодняшний день массовое распространение получили два вида клеммников:

винтовые

пружинные

В статье будут подробно рассмотрены именно те, что под винт. Они более универсальные и ими можно зажимать что угодно – одножильные и многожильные провода, провода запрессованные под наконечник.

В своем обозначении они имеют две цифры.

первая цифра указывает на максимально возможное сечение проводника для подключения

вторая — ширину колодки в миллиметрах

Один стандартный din модуль в щите занимает 17,5мм. На него как раз вмещается один автомат. В то же время на этот самый модуль спокойно влезет три клеммы МА 2,5/5 или другие подобные модели.

Ток на который рассчитана клемма прописывается на корпусе.

Даже привычные всем проходные клеммы могут быть различных видов:

во-первых, под провода разного сечения 2,5-4-6-10мм2 и т.д.

Попадаются силовые модели вплоть до 240-270мм2.

с рубильником (ножевым размыкателем)

Легким движением отвертки цепь можно разомкнуть без откручивания винтовых зажимов.

Это бывает удобно, когда в процессе эксплуатации требуется изменение электрической схемы с отключением каких-либо цепей. Либо вам оперативно нужно найти поврежденный кабель.

Откидываете поочередно все цепи и вызваниваете провода.

с диодами

с предохранителями

Применяются для защиты слаботочных сетей линий управления, контроля и измерений с малыми токами.

двухрядными

двух, трех, четырехпроводными

С одной клеммы и одного посадочного места в щитке можно сразу подключить два контакта на кнопке или подать через нее и фазу и ноль.

Однако есть здесь один существенный минус. Большинство таких изделий имеют довольно приличную высоту. И если вы задумали с ее помощью сэкономить место у себя в щитке, то аккуратно спрятать ее под пластиковую крышку не получится.

Она будет выпирать почти на уровне с автоматом. С этим придется мириться. Либо искать варианты подороже.

токовыми

Токовые клеммы внутри имеют специальный элемент, с помощью которого, не отсоединяя провода также можно сделать разрыв цепи.

Некоторые модели снабжены тестовыми разъемами, в которые втыкаются стандартные штекеры от приборов.

Таким образом, опять же не откручивая жилы, можно проводить все необходимые измерения и испытания. А еще через них легко закорачивать токовые цепи для оперативной замены амперметра или счетчика, не выводя при этом линию отходящего фидера в ремонт.

В советское время монтажники для этого использовали обыкновенные крокодильчики. Зацепляешься ими за оголенные части и вперед.

Однако такой контакт мог отцепиться самопроизвольно в самый неподходящий момент. Сейчас все более продумано, аккуратнее и безопаснее.

Одно перечисление всех вариаций и видов клеммников может занять не одну страницу. Поэтому более подробно остановимся на самых важных моментах, самых ходовых моделей, с которыми наиболее часто приходится иметь дело электрику в своей ежедневной работе.

Производители электрических соединителей

На сегодняшний день производством электрических соединителей занимается достаточно много крупных и узнаваемых компаний. С наиболее популярными брендами можно ознакомиться по данным таблицы.

Тип клеммы	Бренд	Страна производства
Самозажимные	Wago	Германия
Самозажимные	Spelsberg	Германия
Самозажимные	DKC	Италия
Винтовые/Самозажимные	Hager	Германия
Самозажимные	ContaClip	Германия
Винтовые/Самозажимные	E-NEXT	Китай
Винтовые/Самозажимные	IEK	Китай
Винтовые/Самозажимные	ABB	Германия

На отечественном рынке наибольшим спросом пользуются самозажимные клеммники фирмы Wago и ABB.

Продукция немецкой фирмы Wago отличается особой степенью надежности и безопасности. Данная компания представляет широкий ассортимент электрооборудования и дополнительных аксессуаров по доступным ценам. Самозажимные клеммники Wago имеют три вида зажимов: полупружинный, зажимы CAGE CLAMP и зажимы FIT CLAMP. Каждый из них имеет особую маркировку на корпусе соединителя, где указывается номер серии, к которой он относится. При выборе соединителя нужно обязательно учитывать все характеристики устройства.

Компания ABB – один из мировых лидеров по производству клеммных соединителей. Одним из ее крупнейших клиентов является , что, несомненно, говорит о высоком качестве и надежности выпускаемой продукции. Клеммник самозажимной ABB обладает высокой силой встроенных в него пружин, устойчивостью к высоким температурам, а также легкостью и простотой монтажа.

Общие сведения о клеммниках

Качественное соединение проводов является гарантией безопасной эксплуатации электросетей, различного электротехнического оборудования

Немаловажное значение этот фактор имеет в сфере радиоэлектроники

Издавна провода соединяли скручиванием их оголённых концов. Скрутку иногда пропаивали. Затем соединение оборачивали изолентой. Такой вид соединений нёс с собой ряд негативных последствий: это неплотная скрутка, обрыв и пушение многожильных проводков. В результате контакты перестают полноценно передавать ток, что ещё хуже, могут вызвать пожар.

Впоследствии появились винтовые клеммники. Они и сейчас пользуются большим спросом, хотя имеют существенные недостатки. Доставляет большое неудобство соединение проводов на весу, особенно, если нужно подсоединить потолочный светильник. Надо одновременно держать плафон и отвёрткой заворачивать винты клеммника. Порой в устройствах сбивается резьба, что приводит соединение в полную негодность.

Винтовые клеммники

Клеммы для осветительного оборудования

Клеммы WAGO для осветительного оборудования обеспечивают идеальное соединение между одножильными и тонкими многожильными проводниками. Благодаря сертификации в качестве независимого оборудования согласно EN 60998 соединители WAGO для осветительного оборудования могут использоваться практически во всех электрических соединениях между одножильными и тонкими многожильными проводниками дома и в инженерных системах зданий.

• Идеальное соединение одножильных проводников с тонкими многожильными проводниками.
• Простой монтаж проводки без инструментов — особенно удобен при проведении работ на высоте
• Подходят для решения самых разных задач, включая подключение устройств с гибкими проводниками к стационарным установкам (например, к приводам для штор).

Способы соединений

Самыми популярными способами соединений можно назвать следующие:

• Скрутка. Выполняется просто, однако со временем ослабевает из-за того, что контакты окисляются. Не используется в помещениях с повышенной пожарной опасностью.
• Гильзы. Есть защита от окисления с помощью смазки, также можно использовать в электроустановках. Из недостатков можно выделить необходимость обжимных клещей, которые не всегда удобно использовать.
• Сварка. Считается самым надёжным способом, потому что на выходе получается цельный провод. Его можно сварить и скрутить. Но нужен аппарат для сварки, питание к нему, хотя он может быть с аккумулятором.
• Болты. Алюминий и медь можно соединить через шайбу, этот способ надёжнее скрутки. При нагреве соединение сильно ослабевает, также есть сложности с монтажом на высотах, если свободный участок будет слишком короток.
• Пайка. При больших токах не используется, но способ надёжный. Большой ток заставит элементы нагреваться, особенно место их соединения. В редких случаях это приводит к плавлению припоя. Этот способ лучше всего используется в паре с гильзами. Требует наличие паяльника и питания к нему.

Советы и правила безопасности

К сварке допускаются только мастера, имеющие квалификационную группу. К пайке также допускаются лица, имеющие навыки работы с паяльником. Соединять кабели можно только разрешенными для них способами. Нельзя работать с поврежденными проводками. Все оголенные части требуется заизолировать.

Соединить кабели можно разными способами. Выбор метода подсоединения определяется материалом, диаметром сечения и другими параметрами. Для корректной работы электрооборудования нужно, чтобы проводники надежно соединялись. При ненадежном контакте возможен риск возникновения пожара.

Размеры и выбор колпачков СИЗ

Отечественные и китайские производители изготавливают колпачки СИЗ на 5 размеров от СИЗ-1 до СИЗ-5. Самый большой из них рассчитан на суммарное сечение проводов до 32мм2.

Кстати, будьте внимательнее при выборе колпачков исходя из сечений. Некоторые китайские СИЗы могут ввести вас в ступор. На самом колпачке может быть написано что он рассчитан до 20мм2.

А на упаковке от него — всего до 15мм2. Чему верить, не понятно.

Качество можно проверить даже на ощупь. Низкокачественные СИЗ отличаются плохим пластиком, который может лопаться при работе. Отличить его можно простым сжатием пальцами.

Более дорогие и нормальные зажимы, с трудом, но сжимаются под усилием двух пальцев. Не качественные варианты более грубые, и сжать их гораздо сложнее.

Некоторые при закручивании СИЗа помогают себе пассатижами. Опять же с китайскими дешевыми колпачками, при такой работе может случиться излом, либо просто выпасть пружина.

Хороший зажим СИЗ спокойно выдерживает рабочий температурный диапазон от -40 до +105 градусов.

Вот маркировка и виды колпачков СИЗ со всеми характеристиками, которые выпускает отечественный производитель КВТ:

Также фирма производит усиленный вариант колпачка с ушками или крылышками:

Колпачки с ушками конечно гораздо удобнее чем простые, однако здесь нужно исходить из условий свободного места в распредкоробке. Так как подобные уши могут занимать до 20% места от общей площади колпачка.

Еще СИЗ, также как и втулочные и вилочные наконечники можно различать по цветам. Каждый цвет соответствует определенному сечению провода.

При этом можно спокойно скручивать провода разных сечений. При опрессовке проводов гильзами, это вызывает реальную заморочку и трудности.

Подобрать и заказать себе наборы колпачков СИЗ можно здесь.

Основные виды клемм

Винтовые (строительные, барьерные)

Винтовые клеммы представляют собой самый востребованный вариант, который отличается простотой и превосходной надежностью. Такие клеммники подходят для подсоединения розеток и для укладки электропроводки.

При этом используется соединение проводов с помощью зажимов винтового типа. Это позволяет обеспечить прочную фиксацию. Не стоит использовать винтовые клеммники для проводов из алюминия.

Винтовые соединители

Зажимные (пружинные, самозажимные): зажимы для проводов

Такие изделия также называют обжимные клеммы для проводов. Кабели в них зажимаются с помощью пружины. При этом не требуется специальный инструмент. Зачищенный провод устанавливается до упора в колодку и крепится пружиной. В современных моделях предусмотрена функция самозажима.

Пружинные клеммы пользуются популярностью из-за надежного соединения. Чтобы извлечь жилу необходимо оттянуть рычажок обратно. Выбирая такой вариант, клеммник нужно выбрать с учетом количества соединений. Пружинные изделия делаются из разных полимерных материалов. Контактный элемент выполняется из двух латунных пластин.

Зажимные изделия

Клеммы для распределительных коробок

Чтобы осуществить соединение проводов в распределительной коробке используется клемма из пластмассового корпуса с отверстиями для проводников, пружинного элемента и токонесущей шины. Для подсоединения проводник следует вставить до упора в клемму. При этом пружинный элемент прочно прижимает проводник.

Клеммы внутри коробки

Клеммы с предохранителем

Клеммы с предохранителями используются для селективной защиты вторичных цепей. Применяются как гибкие, так и жесткие проводники.

Клеммные колодки

Клеммная колодка представляет собой приспособление коммутации всевозможных схем с попарно соединенными зажимами. Изделия содержат гнезда большого диаметра. У колодок бывают безрезьбовые и резьбовые выходы. Применяются винты из металла, с помощью которых затягивают жилы. Типы колодок разные, но принцип их устройства один.

Для быстрого соединения проводов часто применяются колодки «Ваго». Они бывают двух видов:

• с плоскопружинным механизмом;
• универсальные с рычажковым механизмом.

Компактные клеммные колодки

Ножевые клеммники

Такие варианты используются для заземления и для цепей зануления. Также их применяют для врезания ответвлений в проводник. Ножевые соединения часто применяются для аудиотехники. Их особенностью является то, что при установке не требуется зачистка проводника. Провод просто устанавливается в клеммник и обжимается.

Достоинством таких клеммников считается экономия времени на монтаж, надежность и безопасное соединение за счет специального рычага. Кроме того, для установки не требуется специальный инструмент.

Ножевые модели

Клеммные зажимы

Клеммники для соединения проводов дают одно неоспоримое преимущество, в них можно соединять жилы из разного металла. И здесь, и в других статьях мы уже неоднократно напоминали, что скручивать между собой провода из алюминия и меди запрещено. Образованная гальваническая пара в результате приведёт к возникновению коррозийных процессов и разрушению соединения

И не важно, насколько большой ток протекает в месте соединения. Поздно или рано, скрутка всё равно начнёт нагреваться

Выходом из такой ситуации как раз и являются клеммы.

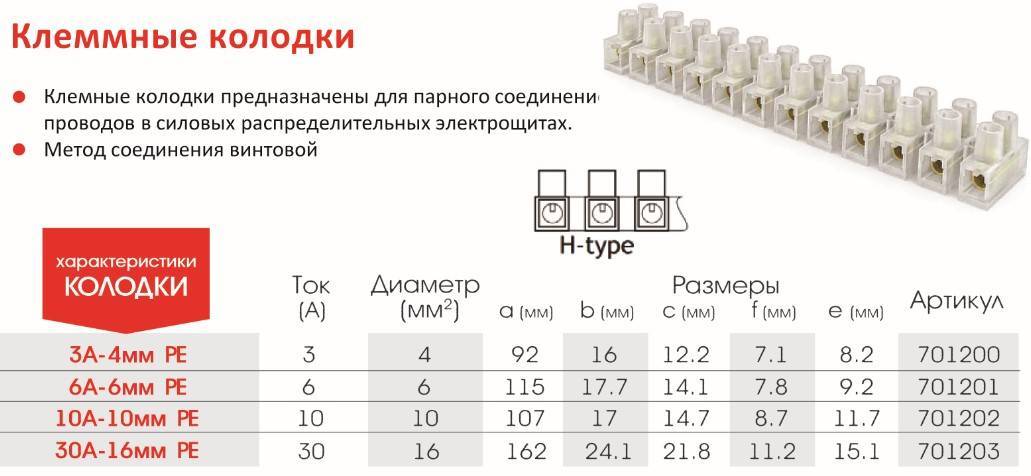

Клеммная колодка

Наиболее простое и дешёвое решение – полиэтиленовые клеммные колодки. Они не отличаются высокой ценой и продаются в каждом магазине электротоваров.

Полиэтиленовый каркас рассчитан на несколько ячеек, внутри каждой располагается латунная трубочка (гильза). Кончики соединяемых жил нужно вставить в эту гильзу и зажать с помощью двух винтов. Очень удобны, что от колодки отрезается столько ячеек, сколько необходимо соединить пар проводов, к примеру, в одной распределительной коробке.

Но не всё так гладко, есть и недостатки. В комнатных условиях алюминий под винтовым давлением начинает течь. Придётся производить периодическую ревизию клеммных колодок и подтягивать контакты, где зафиксированы алюминиевые жилы. Если не делать этого своевременно, алюминиевая жила в клеммнике будет расшатываться, терять надёжный контакт, как следствие искрить, нагреваться, что может закончиться пожаром. С медными проводниками таких проблем не возникает, но не будет лишним производить периодическую ревизию и их контактов.

Клеммные колодки для соединения многожильных проводов не предназначены. Если в такие соединительные клеммы зажимать многожильные провода, то во время закручивания под давлением винта тонкие жилки частично могут поломаться, что приведёт к перегреву.

В случае, когда возникает необходимость зажатия многожильных проводов в клеммную колодку, то обязательно надо пользоваться вспомогательными штыревыми наконечниками

Очень важно правильно подобрать его диаметр, чтобы провод потом не выскочил. Многожильный провод необходимо вставить в наконечник, опрессовать при помощи плоскогубцев и зафиксировать в клеммнике

Как итог всего вышесказанного, клеммная колодка – идеальный вариант для одножильных медных проводов. С алюминиевыми и многожильными придётся соблюсти ряд дополнительных мер и требований.

Как использовать клеммные колодки показано в этом видео:

https://youtube.com/watch?v=AfdybUU-7tE

Клеммы на пластиковых колодках

Ещё один весьма удобный соединитель проводов – клемма на пластиковых колодках. От клеммных колодок этот вариант отличается ровным металлическим прижимом. В прижимной поверхности имеется выемка для провода, таким образом отсутствует давление на жилу от закручивающегося винта. Поэтому такие клеммы пригодны, чтобы соединять в них любые провода.

В этих зажимах всё предельно просто. Концы проводов зачищаются и помещаются между пластинами – контактными и прижимными.

Такие клеммы дополнительно оснащаются ещё прозрачной пластиковой крышкой, при необходимости её можно снять.

Самозажимные клеммы

Монтаж проводки с использованием таких клемм отличается простотой и быстротой.

Проводок нужно засунуть в отверстие до самого конца. Там происходит его автоматическая фиксация при помощи прижимной пластины, которая придавливает провод к лужёной шинке. Благодаря материалу, из которого сделана прижимная пластина, усилие прижима не ослабевает и сохраняется всё время.

Внутренняя лужёная шинка выполнена в виде медной пластины. Фиксировать в самозажимных клеммах можно и медные, и алюминиевые провода. Такие клеммы – одноразовые.

А если хотите зажимы для соединения проводов многоразового использования, то применяйте клеммники с рычажками. Подняли рычажок и в отверстие засунули провод, потом зафиксировали его там путём обратного нажатия. При необходимости рычажок снова поднимается и провод высовывается.

Старайтесь выбирать зажимы от производителя, который хорошо себя зарекомендовал. Особенно положительными характеристиками и отзывами обладают зажимы фирмы «WAGO

О преимуществах и недостатках рассказано в этом видео:

Общие требования к монтажу

Качество соединений и ответвлений при монтаже имеет первостепенное значение. При поиске неисправности в электрической цепи, чаще всего проблема возникает из-за отсутствия контакта. Некачественный контакт может привести не только к разрыву цепи, но и к перегреву проводов. Нередко это является причиной возгорания.

Поэтому к ним предъявляются жесткие требования.

Независимо от того, какими клеммами выполняется монтаж, должны выполняться следующие правила:

1. При монтаже необходимо оставлять запас проводов перед всеми соединениями (для повторного соединения).
2. Все соединения должны располагаться в доступных местах.
3. Месторасположение соединительных элементов нужно защищать от вибрации и любых других механических воздействий.
4. Изоляция соединительных элементов должна соответствовать изоляции проводников.
5. Все соединения должны выполняться в , шкафах и пультах управления, специальных нишах строительных конструкций.

Выпускается множество разновидностей клеммников по назначению:

• вставные;
• гибридные;
• мини и микро клеммы;
• клеммы с предохранителями;
• клеммы с размыкателями;
• многовыводные;
• многоярусные;
• проходные и другие;

Для всех разновидностей правила монтажа едины.

1. При повышенных вибрациях рекомендуется использовать пружинные клеммники.
2. Винтовые колодки с прижимными пластинами надежнее обычных.
3. Все соединения алюминиевых проводов требуют протяжки с периодичностью не менее одного раза в год.
4. Не допускается располагать клеммники в штукатурке. Они должны быть скрыты в распределительной коробке.
5. Ввод провода в колодку должен производиться до слоя изоляции.
6. После монтажа, нужно проверить качество соединения легким вытягиванием провода из клеммника.
