Ревизионные сантехнические люки для ванной и туалета: виды, правила размещения, особенности монтирования

Как заделать дыру в гипсокартоне на стене

Рассмотрим два варианта решения задачи, когда отверстие маленькое и большое.

Читая мой блог, Вы наверняка делаете ремонт. Добавьте к себе в закладки вот эту страницу. Здесь находятся все полезные магазины по благоустройству дома.

Чем заделать небольшое отверстие

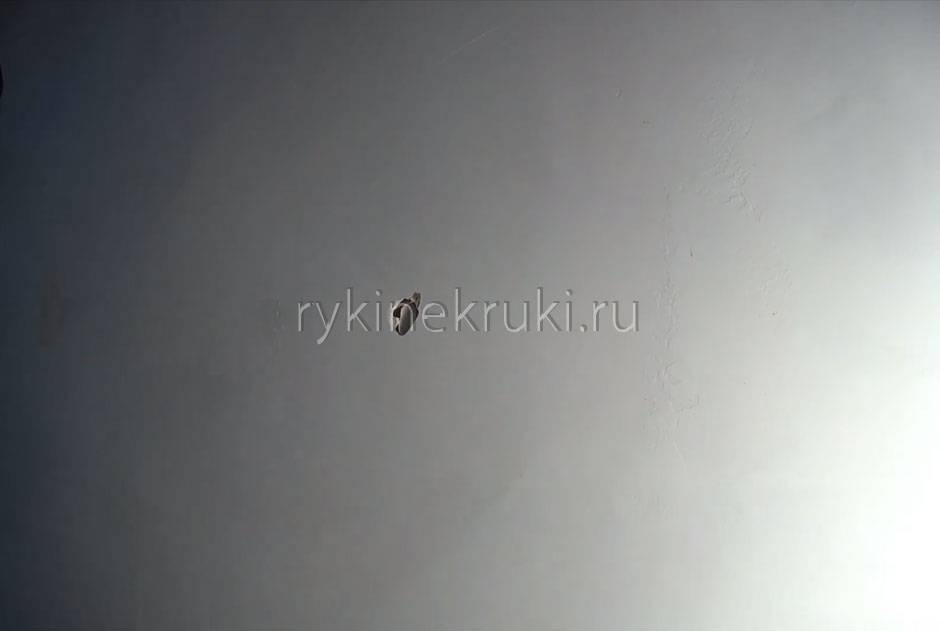

Если отверстие в гипсокартоне небольшое — в диаметре до 5 мм, то штукатурка, шпатлевка для этого не потребуется:

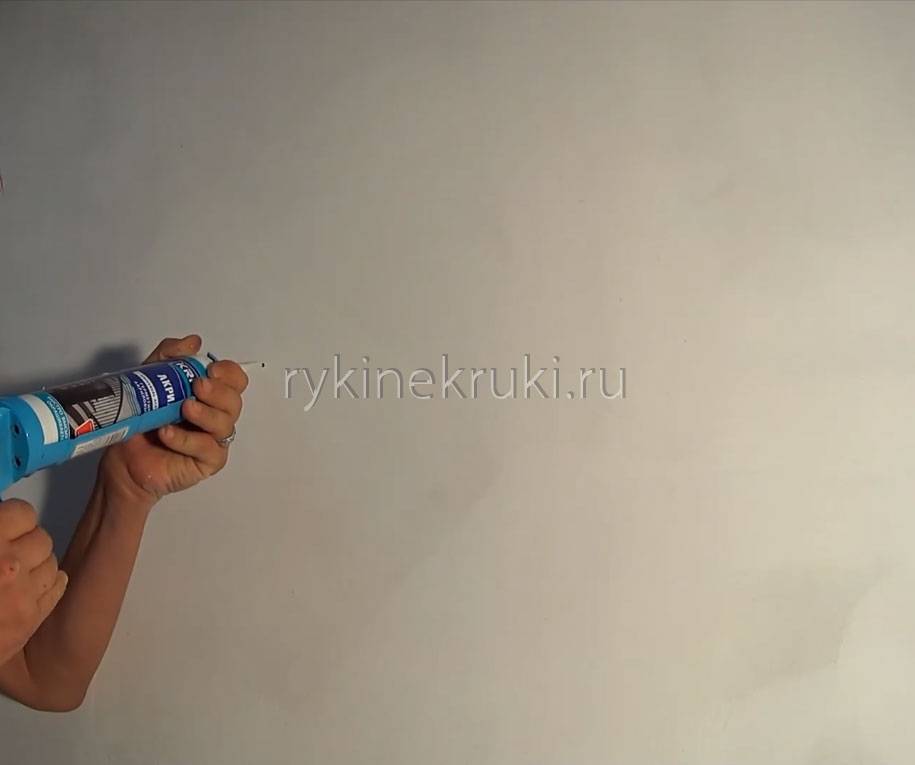

Заделать такое отверстие можно акриловым герметиком. Герметик должен быть именно акриловый, а не силиконовый. Ведь акриловый герметик легко окрашивается, а силиконовый — нет. Итак, берем пистолет и начинаем тщательно набивать наше отверстие акрилом:

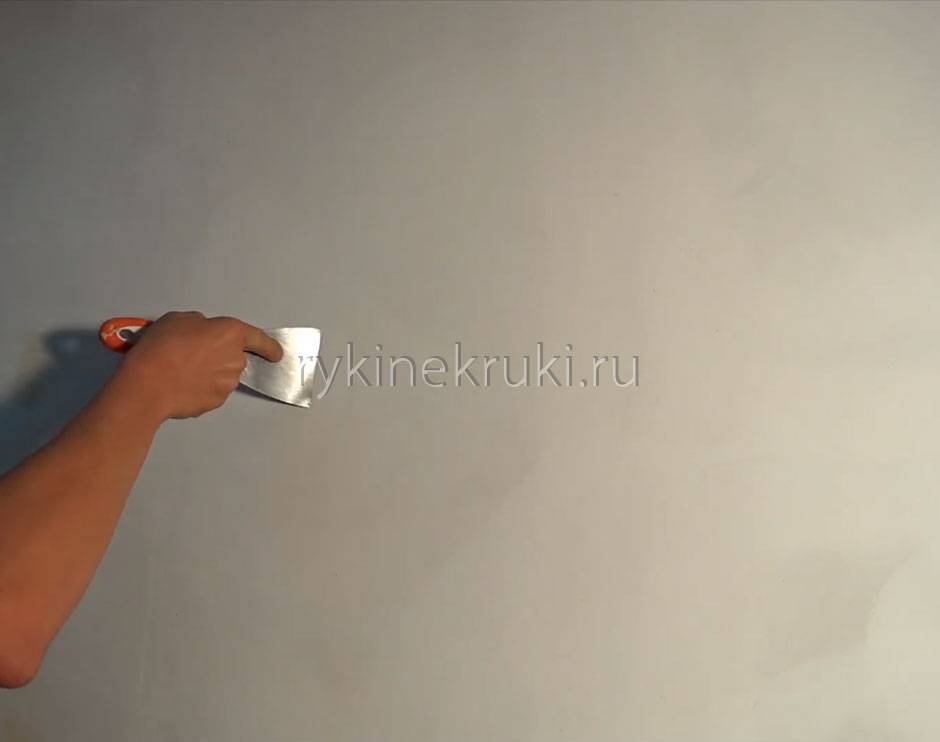

Лишнее, что вылезло, размазываем при помощи шпателя:

Если акрил втерся внутрь, берем пистолет и еще напихиваем его в отверстие, пока не полезет наружу. И затем снова аккуратно размазываем шпателем.

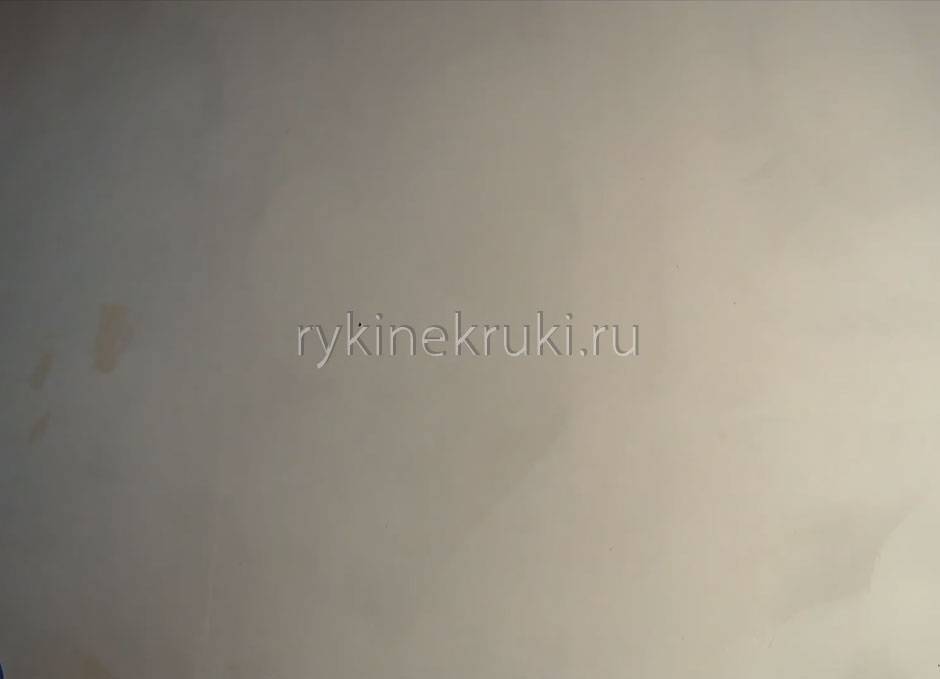

Отверстие заделано. На следующий день, когда герметик подсохнет останется просто слегка подшкурить наждачной бумагой-нулевкой:

Чем заделать большое отверстие

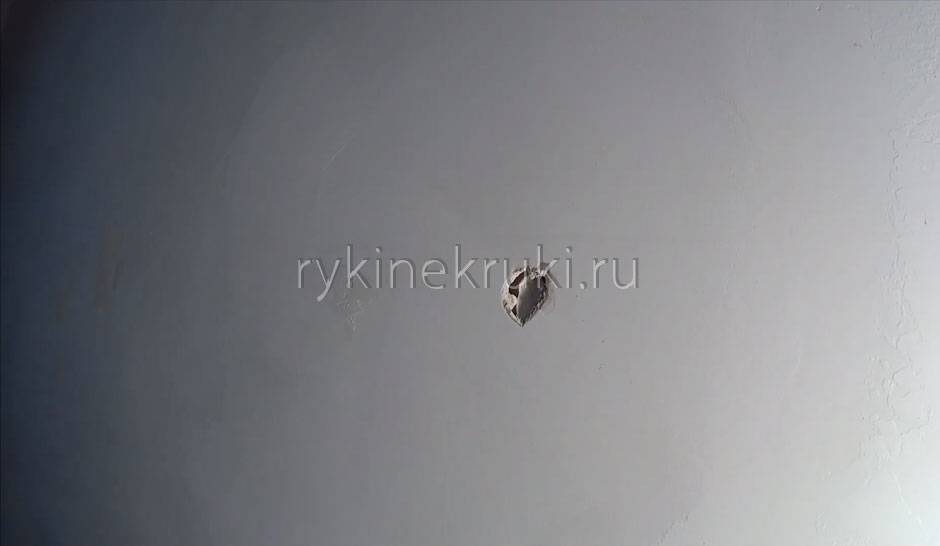

Если повреждение более обширное:

то герметиком не обойтись. Для этих целей потребуется шпатлевка. Но для начала нужно снять фаску:

и обрезать лишнюю бумагу, которая впоследствии может отслоиться. Для этого потребуется лезвие или нож, можно даже канцелярский. Итак, фаску сняли , торчащую бумагу подрезали:

После этого нужно загрунтовать отверстие. Берем кисточку, грунтовку и тщательно загрунтовываем, чтобы грунтовка попала и вовнутрь и снаружи:

Когда грунтовка подсохла, берем гипсовую клеевую смесь и тщательно набиваем ею отверстие:

Забивать нужно как следует, не спешить:

После того как смесь высохла:

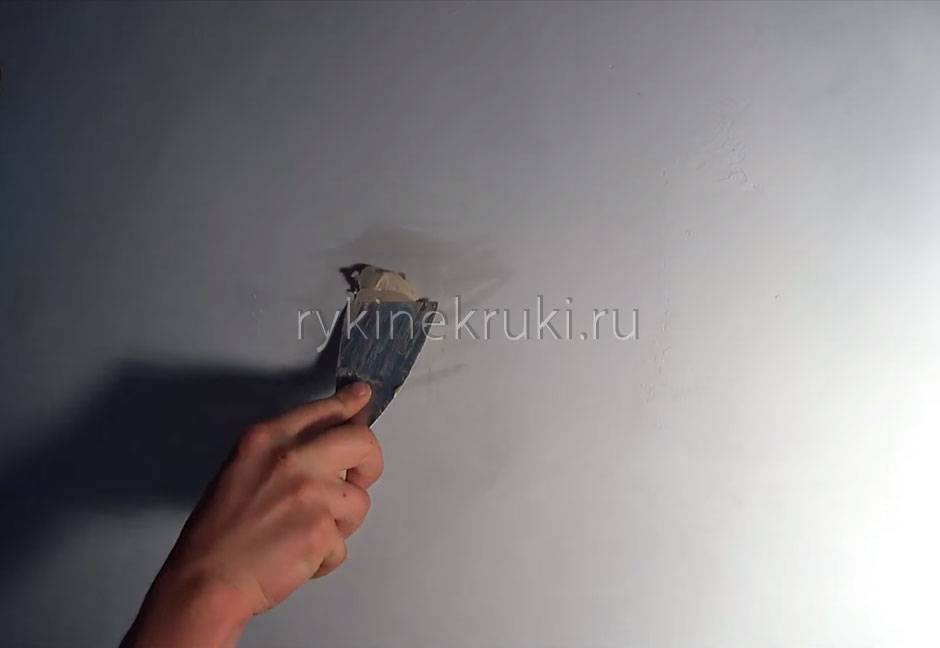

зашкурим наждачной бумагой:

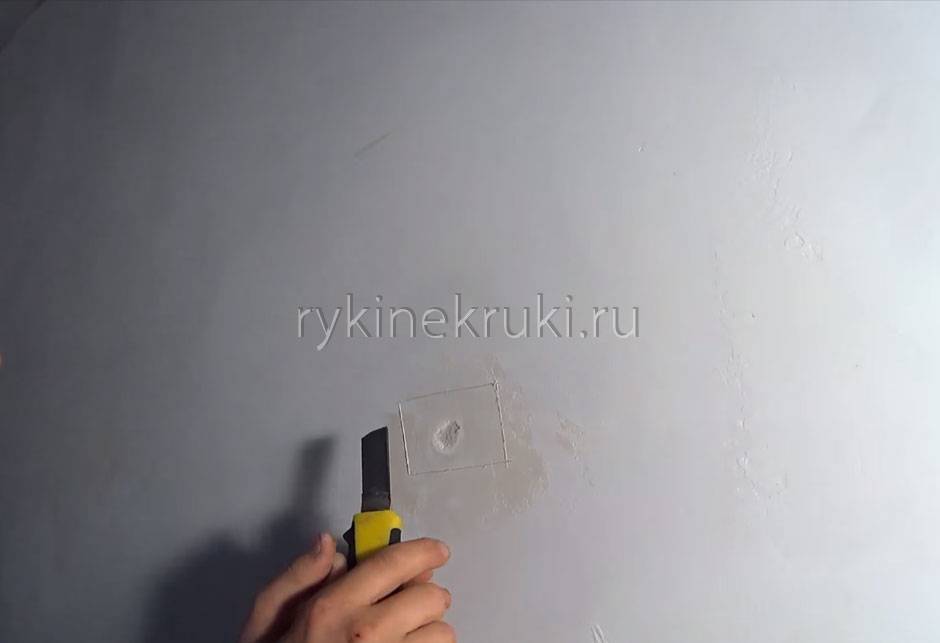

Затем берем нож и в этой области чертим кончиком ножа прямоугольник примерно 10 см на 15 см, прорезая только бумагу, чтобы повреждение оказалось в середине прямоугольника:

Далее подцепляем кончиком ножа один из уголков прямоугольника:

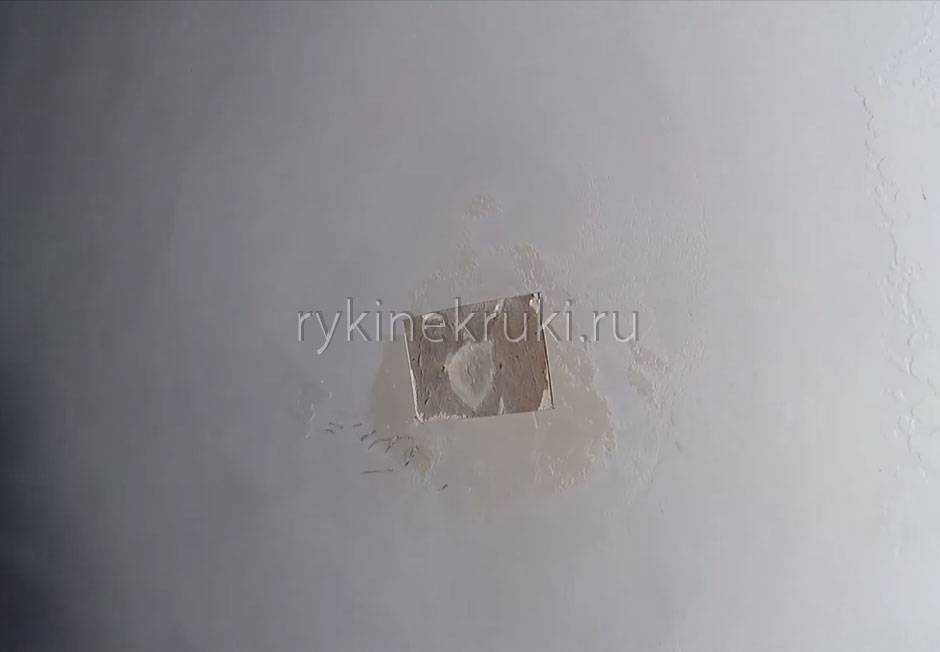

и удаляем бумагу:

Причем удалять бумагу нужно тщательно, полностью, до гипса, чтобы не оставалось бумажных обрывков в области прямоугольника.

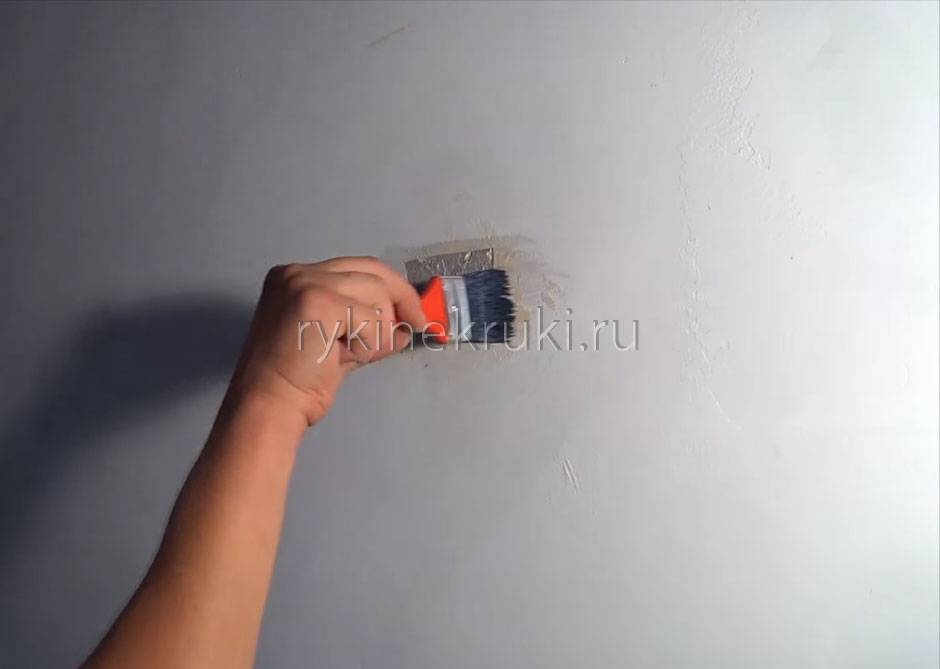

После удаления бумаги загрунтуем нашу поверхность:

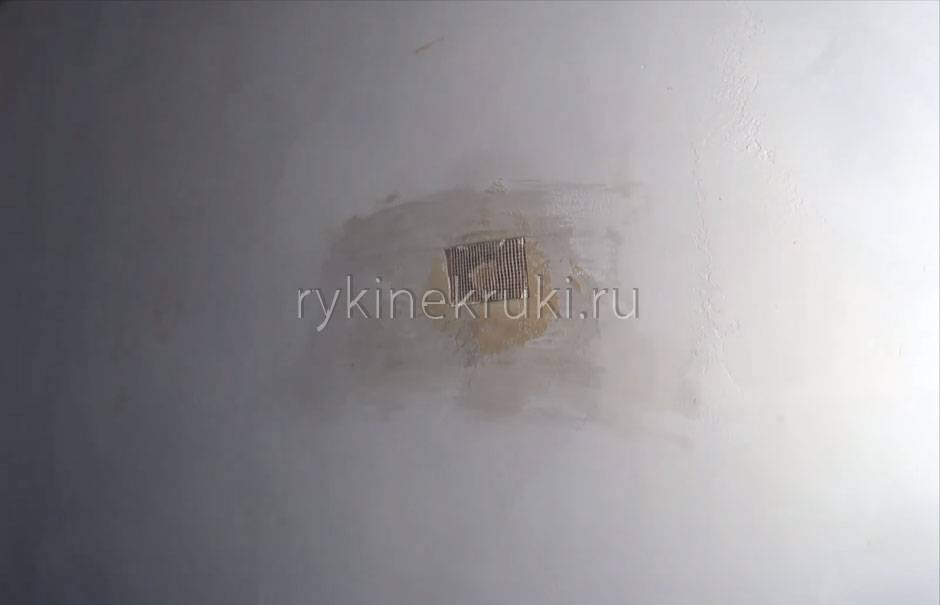

Когда высохнет грунтовка, вклеиваем в наш прямоугольник вырезанный по его размерам кусочек серпянки (штукатурной сетки):

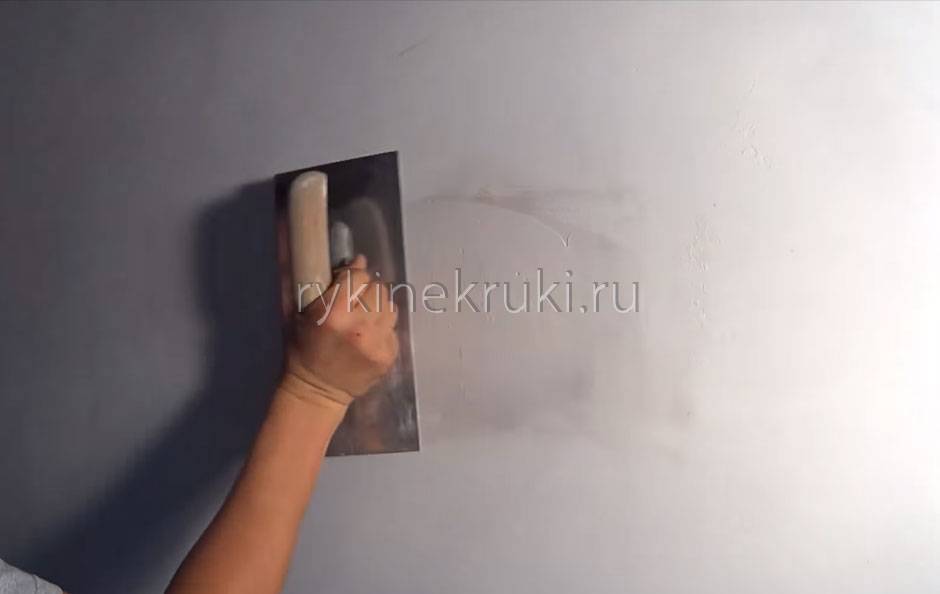

После чего, наносим в эту область шпатлевку и начинаем шпатлевать:

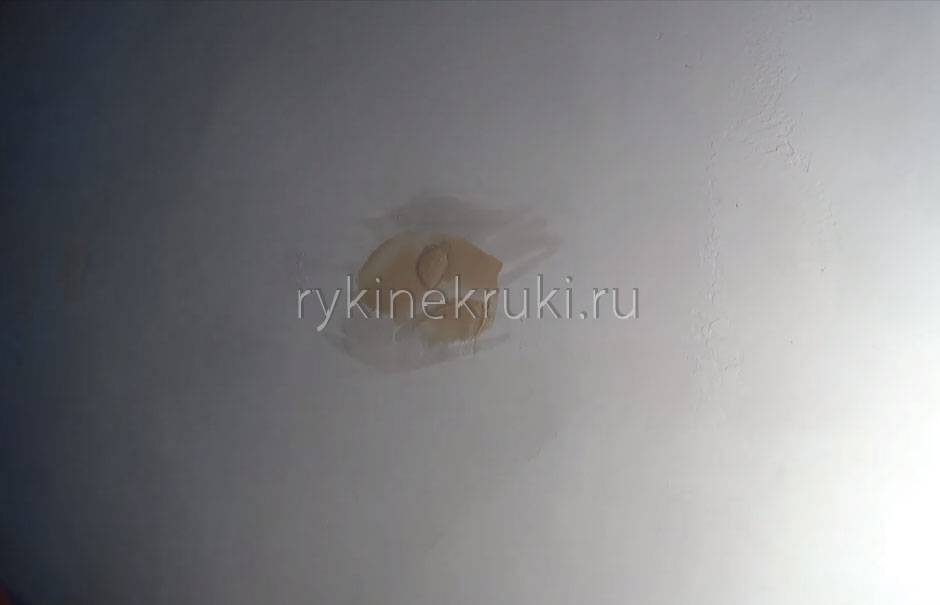

Как шпатлевка высохнет, останется только слегка зашкурить ремонтируемое место наждачной бумагой.

На этом статья заканчивается. Сегодня мы с Вами подробно разобрали как и чем заделать дыру в стене и потолке на бетонной и гипсокартоновой основе.

Цена сантехнического люка

Стоимость продукции обусловлен ее видом. Разброс меж пластиковыми и металлическими лючками составляет тысячи рублей. Дешевле полимерные. Среди металлических самые дорогие стальные.

Алюминиевые модели выгоднее, но более податливы механическим воздействиям. Зато, пластичный металл не подвержен коррозии. Сталь без специального покрытия ржавеет.

Если сравнивать цену заслонок средних размеров:

  • люк из пластика стоит 250—400 рублей
  • за металлический вариант просят 3000—4500 рублей

Речь о типовых люках. Модели под заказ стоят дороже. Есть также наценка за окраску заслонок. Стандартными считаются белые. Реже встречаются черные и цветные заслонки. Если они откидные либо распашные, обходятся выгоднее нажимных и сдвижных.

Выбор готового изделия

Алгоритм подбора заводского люка, пригодного для наклейки кафеля:

  1. Определить примерный размер конструкции по месту монтажа сантехнической арматуры и приборов учета расхода воды. Одновременно учитываются габариты стены и наличие в ней водопроводных магистралей или электропроводки. Если планируется установка распашной конструкции, то следует предусмотреть свободное пространство для открывания крышки.
  2. Уточнить габариты керамической плитки, которая будет использоваться для отделки помещения.
  3. Рассчитать количество плиток, которые перекроют площадь технологического отверстия.
  4. Определить на основе площади и габаритов плиток (с учетом швов) размеры люка. Конструкция подбирается по каталогам производителей. При выборе следует учитывать, что кафель должен перекрывать поверхность крышки по сторонам на 5-10 мм и более (до 50% общей площади плитки). В процессе ремонта место установки конструкции корректируется с учетом выкладки плитки на поверхность стены.

Как правильно подобрать размеры

Сложнее всего исправить ошибки, связанные с неправильным выбором габаритов сантехнического люка. При установке конструкций, обслуживающих несколько приборов, следует помнить, что кроме ежемесячного снятия показаний с приборов учета изредка придется производить замену или ремонт «на месте», для которого маленького окошка будет недостаточно.

Чем больше ревизионный люк, тем шире зона охвата и возможность ремонтных работ. Хорошо, если в открытую техническую область попадут все значимые соединения труб, запорные краны и приборы, требующие регулярного обслуживания.


Если в скрытой нише или за фальш-стеной установлен газовый нагреватель, то доступ к регулирующим частям агрегата и обвязке следует сделать максимально большим

Фабричные модели имеют типовые размеры, например, 55х45 см или 70х50 см. При выпуске люков «под плитку» производители ориентируются на популярные стандарты облицовочных элементов. Для самостоятельно изготовленных конструкций определенных норм нет, отталкиваться нужно от размеров технического отверстия и возможностей создания функционального люка из подручных материалов.

Виды и размеры люков

Упоминалось о делении люков на уличные, или канализационные и собственно сантехнические, устанавливаемые внутри помещений. Первые бывают:

  1. Водопроводными. На лицевой поверхности таких люков ставится буква В.
  2. Скрывающими тепловую систему и помечаемыми аббревиатурой ТС.
  3. Заслоняющими систему подземного пожарного гидранта. На таких люках ставится пометка ПГ.
  4. Предназначенными для городских телефонных сетей, помечаются Т, МТС.
  5. Непосредственно канализационными. На таких заслонках написана буква К.
  6. Для дождевого типа канализации. Такие люки маркируются буквой Д.
  7. Закрывающими систему магистрального газопровода. Изделия помечаются аббревиатурой МГ.
  8. Для системы газоснабжения. На таких люках ставится оттиск ГС.

Виды сантехнических люков

Люки для помещений тоже подразделяются по назначению. Бывают:

  1. Сантехнические люки для ванной и туалета. Материалы подбираются антикоррозийные, с учетом высокой влажности в помещениях. Экран под ванной, кстати, тоже считается сантехническим люком.
  2. Заслонки для помещений с нормальной влажностью.
  3. Универсальные люки.
  4. Ревизионные люки сантехнические для потолка, если его конструкция навесная, скрывает провода, вентиляционные магистрали.
  5. Заслонки для полов, нужные для доступа к водопроводным трубам, трапам и проводам.
  6. Люки для стен.

Для интерьерных заслонок характерно также деление по дизайну. Встречаются:

  • конструкции невидимки, к примеру, сантехнический люк под плитку
  • люки, выделяющиеся на окружающем фоне, но не портящие его эстетику

Значение имеет и материал изделия. Заслонки для помещений бывают сделаны из:

  1. Пластика. Он легок, но непрочен. Люк сантехнический пластиковый просто устанавливается и столь же непроблемно демонтируется. Привлекает и низкая цена изделий.
  2. Металла. Заслонки из него дороже, бывают алюминиевыми и стальными. Люк сантехнический металлический всегда содержит прочную раму с надежными креплениями и дверкой.

Бывают и гибридные люки. У них металлическая рама и крепления. Дверка же делается из пластика, резины, хоть дерева.

Есть и классификация заслонок по способу открывания. Есть 4 варианта изделий:

  • люк сантехнический нажимной, когда дверца выезжает вперед, реагируя на надавливание
  • распашной или традиционный, когда створки открываются по классической схеме
  • сдвижной, предполагающий стартовое перемещение дверцы вперед, а потом в сторону
  • откидной, когда дверца перемещается в горизонтальное положение, опираясь на поддерживающий механизм

Люк для сантехнического шкафа, как и любой другой, можно купить, или же сделать самостоятельно. Отсюда еще одно деление заслонок на заводские и самопальные. Последние обычно делают на раме из металлического профиля. В качестве дверцы используют гипсокартон. Если помещение влажное, берут влагостойкий. Лицевую сторону оформляют плиткой, которой отделано помещение, крепя ее на жидкие гвозди.

Заводские конструкции бывают под заказ. Последние требуются при нестандартных размерах ревизионного проема, изготавливаются, как правило, от 3 до 6 дней. Типовые модели имеются в свободной продаже. Выпускаются 12 вариантов размеров:

  1. 400 на 600 миллиметров.
  2. 40 сантиметров на полметра.
  3. 300 на 400 миллиметров.
  4. 300 на 300 миллиметров.
  5. 250 на 400 миллиметров
  6. 250 на 300 миллиметров.
  7. 200 на треть метра.
  8. 200 на 250 миллиметров.
  9. 200 на 200 миллиметров.
  10. 150 на 200 миллиметров.
  11. 150 на 150 миллиметров.
  12. 100 на 100 миллиметров.

Размеры сантехнических люков едины как для пластиковых, так и для металлических вариантов. Способ открывания заслонки тоже значения не имеет.

К чему необходимо обеспечить доступ

Для более легкого проведения ремонтных работ трубопровод, обеспечивающий подачу воды в квартиру или дом, делят на удобные для обслуживания участки. Каждый отдельный участок при необходимости отсекается вентилем или шаровым краном, установленным на трубе. Если существует такая возможность, большую часть запорной арматуры монтируют в одном месте.

Коллекторная разводка является удобным способом разделения системы на отдельные контуры. Преимущество – автономное использование отдельных линий при выходе из строя соседних, недостаток – более дорогостоящий монтаж

Когда все значимые запорные, регулирующие и водоразборные устройства замаскированы за фальш-стеной, но сосредоточены в одном месте, соорудить люк для доступа к ним намного легче. Дверца будет отличаться большими размерами, однако это не повредит ни внешнему виду перегородки, ни функциональности люка.

Современные квартиры оборудуют так называемыми блоками или узлами ввода. Стандартный узел в своем составе кроме шаровых кранов имеет фильтр очистки воды, пару приборов учета, редуктор давления. Фильтр нередко устанавливают на байпас, чтобы иметь возможность промывки обратным потоком воды. Все приборы оснащены шаровыми кранами для быстрого снятия по причине ремонта или замены.

Входной узел с фильтрами и другим приборами прячут за перегородкой, которая защищает оборудование и помогает выдержать интерьер санузла в едином стиле

В совмещенном санузле или туалете проходит канализационный стояк. Параллельно ему расположены трубы централизованных систем ХВС и ГВС. Если угол с размещенными вертикально магистралями закрывают коробом, то на нем также устанавливают люк – напротив запорных кранов. Как видите, вариантов размещения ревизионного люка в ванной комнате, как и в туалете, несколько.

Как можно отделать?

Простая покраска ревизионного люка в жилом строительстве применяется, как правило, только в тех случаях, когда люк расположен на окрашенной стене. В таком случае краска подбирается под оттенок общего фона, благодаря чему люк становится менее заметным. Такой способ прежде всего актуален для люков открытого типа монтажа.

Гораздо чаще используются люки скрытого типа, поверхность которых декорируется тем же способом, что и всей стены, чаще всего плиткой. Такой вариант наиболее предпочтителен, так как позволяет сделать люк практически полностью незаметным. В редких случаях люк оставляют с первичной (заводской) отделкой. Такой вариант применим, когда люк находится в незаметном месте и не бросается в глаза. Например, такой люк может располагаться у задней части шкафа под раковиной, так как в этом случае люк будет скрыт дверцами шкафа.

Есть и другие варианты отделки, но перечисленные выше примеры являются самыми популярными. А с другими отделочными вариантами принцип тот же – совпадает с отделкой или контрастирует.

Вот и все, что нужно знать о ревизионном люке. Самое главное, необходимо заранее продумать то, где будет располагаться люк, чтобы к коммуникациям был доступ, но при этом дверца люка не сильно бросалась в глаза. Все остальные параметры (размер, способ открытия двери и вариант оформления) выбираются уже исходя из его местоположения и личных предпочтений.

Распашные модели

Распашной сантехнический люк в туалет является достаточно популярной конструкцией благодаря обычной системе открывания. Механизм его абсолютно прост – дверца подсоединяется к раме двумя шарнирными петлями. Самопроизвольно они не распахиваются из-за роликово-клиновых защелок.

В раскрытом положении облицованная плиткой дверца находится на уровне с основанием. На створку крепится присоска либо запорная ручка.

Достоинствами распашных люков являются:

  • сравнительная простота производительности и установки;
  • возможно помещать на стену и пол;
  • доступная стоимость.

Такой сантехнический люк под плитку можно устанавливать самостоятельно, не вызывая сантехников.

Назначение ревизионных люков в санузлах

Отличительная черта современных ванных комнат и туалетов – продуманный дизайн, в результате которого на первый план выступает эстетическая сторона отделки. Технические же устройства, обеспечивающие комфортное принятие водных процедур или удобства пользования туалетом, спрятаны за тонкими конструкциями из пластика или гипсокартона.

Постоянное обслуживание труб не требуется, зато периодически возникает необходимость в использовании запорной арматуры. Например, чтобы отсечь подачу воды на кухню в связи с заменой смесителя, нужно перекрыть определенный кран.


Приспособления, напоминающие дверцы или люки, необходимы для обслуживания приборов учета, которые замаскированы за перегородками. Отодвинув заслонку или распахнув дверцу, можно быстро снять показания со счетчиков горячей и холодной воды

Если ванная комната полностью обшита пластиком или плиткой, люков потребуется больше. Предположим, один из узлов, к которому необходим постоянный доступ, — это место установки гидрозатвора для ванны. Если защитный экран сделать глухим, то его придется демонтировать каждый раз, когда случится засор в трубе или произойдет течь на стыке деталей сифона.

Можно сделать вывод, что любые узлы и приборы, требующие регулярной проверки, должны находиться в свободной доступности. А при полной облицовке помещений плиткой или пластиком это можно обеспечить только с помощью технических люков.

Как правильно подобрать размеры

Сложнее всего исправить ошибки, связанные с неправильным выбором габаритов сантехнического люка. При установке конструкций, обслуживающих несколько приборов, следует помнить, что кроме ежемесячного снятия показаний с приборов учета изредка придется производить замену или ремонт «на месте», для которого маленького окошка будет недостаточно.

Чем больше ревизионный люк, тем шире зона охвата и возможность ремонтных работ. Хорошо, если в открытую техническую область попадут все значимые соединения труб, запорные краны и приборы, требующие регулярного обслуживания.


Если в скрытой нише или за фальш-стеной установлен газовый нагреватель, то доступ к регулирующим частям агрегата и обвязке следует сделать максимально большим

Фабричные модели имеют типовые размеры, например, 55х45 см или 70х50 см. При выпуске люков «под плитку» производители ориентируются на популярные стандарты облицовочных элементов. Для самостоятельно изготовленных конструкций определенных норм нет, отталкиваться нужно от размеров технического отверстия и возможностей создания функционального люка из подручных материалов.

Кладем плитку

Когда работа по установке двери закончена, можно начинать клеить плитку. Нужно приклеить армированную капроновую сетку на фанеру. Поверхность фанеры обрабатывается обезжиривающим средством и прогрунтовывается. После обезжиривания и грунтовки, наносится клей ПВА. Сверху накладывается сетка. По сетке нужно пройтись шпателем. После этого дать высохнуть. На это уйдет не менее 12 часов.

Спустя положенное время, начинается наклеивание плитки. Дело несложное, наносится клей, кладется плитка и ставятся крестики. Но иногда бывают случаи, когда дверца открывается на несколько сантиметров. Плитка дверцы упирается в плитку стены, из-за чего дверца не открывается на полную глубину. В таких случаях снимается фаска под углом 45° на плитке, уложенной на стену с тыльной стороны. С плиткой, которая расположена на дверце с лицевой стороны, делается это же самое. Теперь дверка свободно движется и прекрасно обеспечивает доступ в нужное место.

Работа завершена. Люк готов. Затирка швов и регулировка дверцы – то, что осталось. Хлопот много, времени затрачено уйма. Но есть альтернатива – купить готовый люк и поставить его на нужное место. Выбор всегда есть!

Преимущества использования люков

Даже самый простой по конструкции лючок обладает следующими преимуществами:

  • целостность плитки — при правильной установке отсутствует необходимость в корректировке размеров плитки. Специалисты советую придерживаться именно этой технологии во время отделки стен;
  • размеры в широком диапазоне (в случае с прямоугольной формой — от 0,20 до 1,5 м). Также возможен вариант индивидуального изготовления, но в таком случае цена вырастет в несколько раз;
  • возможность использования большей плитки по размерам, чем сама створка;
  • единство дизайна — дверца подлежит различным видам отделки (даже тяжёлыми материалами), что делает её незаметной в ванной комнате;
  • простота монтажа — необязательно обладать определёнными навыками, чтобы осуществить самостоятельную установку.

Какими бывают люки

Самым первым вариантом, который устроил всех и применялся в ванных комнатах, был пластиковый или металлический шкафчик

Со временем выяснилось, что пластик не так уж прочен, а белые дверцы сильно привлекали к себе внимание, ведь вся комната была отделана по-другому. Современные люки отделывают в тот же материал, что и ванную – чаще всего в плитку

Но это – не предел, и встречаются другие виды люков:

  • С дверцей, оформленной как отдельная единица интерьера. Например, стеклом или деревом;
  • Люк в виде рольставни, которая поднимается и спускается при необходимости.

А сами дверцы могут иметь разные типы открывания – в сторону или вверх-вниз, или же быть полностью съемными.

Установка люков-невидимок

Подробная инструкция-фильм по монтажу ревизионных люков будет предложена ниже, поэтому остановимся лишь на основных этапах работ:

  • Необходимо подготовить проем, в который потом будет установлена рама. Если ниша слишком большая, ее уменьшают до нужного размера с помощью металлического профиля.
  • Люк ставят в проем, выравнивают, фиксируют клиньями и по периметру крепят дюбелями или саморезами.
  • На дверцу люка крепят облицовочные материалы.
  • По периметру с внешней и внутренней стороны наклеивают малярную ленту, оставляя зазор в 2-3 мм, заполняют шов герметиком на всю глубину. Цвет герметика нужно подобрать такой же, как и затирка плитки, чтобы после установки место расположения люка не выделялось на стене.
  • Излишки герметизирующего состава необходимо убрать, снять малярную ленту.
  • После высыхания герметика шов прорезается на всю глубину, после чего люк готов к использованию.

Ревизионные люки-невидимки позволяют сохранить целостность и общую стилистику оформления помещения. Коммуникации не видны, но доступ к ним обеспечен. В любую минуту можно проверить трубы, вентили, краны, при необходимости — отремонтировать, не повредив внешний вид отделки помещения. Это удобные и практичные конструкции, обеспечивающие комфорт в доме без ущерба для интерьера.

Размеры и форма

В зависимости от формы, ревизионные устройства могут быть квадратными или прямоугольными, но при необходимости заказывается модель с особой, индивидуальной геометрией. Стандартные размеры, реализуемые в настоящее время торговой сетью, значительно варьируют, но параметры начинаются с 100х100 мм. Как правило, размеры тождественны габаритам отделочной плитки, а максимальные параметры дверцы такого заводского изделия составляют порядка 100-120 см.

При самостоятельном изготовлении, габариты люка должны быть равными размерам плитки, используемой в облицовке помещения, что позволяет максимально качественно замаскировать ревизионное отверстие.

Установка ревизионного люка под плитку своими руками

Установить нажимной люк не сложно, и с этой задачей вполне может справиться новичок

Единственное, на что стоит обратить пристальное внимание, так это на точность размещения всех элементов. Ведь даже небольшие отклонения способны спровоцировать возникновение перекосов, которые не позволят кафелю расположиться должным образом

Как результат – люк будет заметен на поверхности.

В первую очередь необходимо заняться установкой рамы ревизионного окна, которая крепится в уровень с поверхностью стены и фиксируется саморезами с внутренней стороны. Обычно все крепежные элементы прилагаются в комплекте вместе с силиконовым герметиком.

В процессе крепления кафеля к поверхности стены, очень важно, чтобы вокруг отверстия осталось свободное пространство, размеры которого соответствует размерам плитки, которая будет прикрывать крышку люка

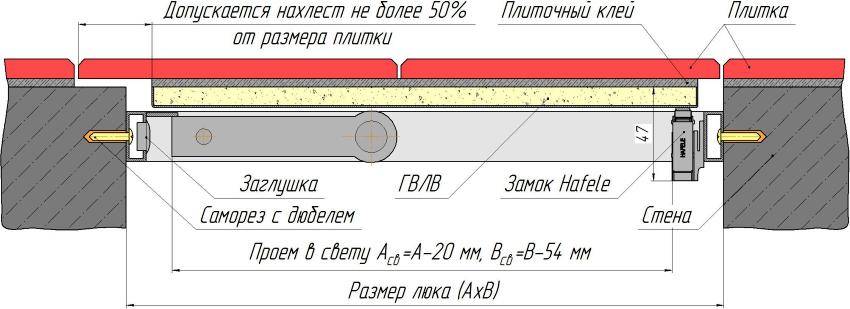

Схема монтажа нажимного люка под плитку

Что же касается выбора места расположения ревизионного окна, то здесь есть только одно требование – расстояние между отверстием и углом помещения должно составлять не менее 80 мм. Такая норма установлена для того, чтобы обеспечить выдвижному механизму достаточное количество пространства для работы.

Еще один важный момент, на который стоит обратить внимание в процессе работы – затирка швов после окончания работ по укладке кафеля. Затирать швы вокруг люка ни в коем случае нельзя, так как это обездвижит механизм

Установка скрытого люка под плитку в ванной, туалете или кухне – это возможность обеспечить комфортный доступ ко всем коммуникациям и при этом не испортить интерьер помещения

Подобрав нужный размер люка под плитку, его можно сделать совершенно незаметным для окружающих, что немаловажно для сохранения эстетичности помещения. А технические характеристики данных изделий, как видно, не только не уступают, но даже превосходят все прочие варианты

Как правильно подобрать размеры

Сложнее всего исправить ошибки, связанные с неправильным выбором габаритов сантехнического люка. При установке конструкций, обслуживающих несколько приборов, следует помнить, что кроме ежемесячного снятия показаний с приборов учета изредка придется производить замену или ремонт «на месте», для которого маленького окошка будет недостаточно.

Чем больше ревизионный люк, тем шире зона охвата и возможность ремонтных работ. Хорошо, если в открытую техническую область попадут все значимые соединения труб, запорные краны и приборы, требующие регулярного обслуживания.

Если в скрытой нише или за фальш-стеной установлен газовый нагреватель, то доступ к регулирующим частям агрегата и обвязке следует сделать максимально большим

Фабричные модели имеют типовые размеры, например, 55х45 см или 70х50 см. При выпуске люков «под плитку» производители ориентируются на популярные стандарты облицовочных элементов. Для самостоятельно изготовленных конструкций определенных норм нет, отталкиваться нужно от размеров технического отверстия и возможностей создания функционального люка из подручных материалов.

Роллетные ставни

Наряду с люками-невидимками популярность также набирают рольставни, которые устанавливаются в основном в туалете, но также могут применятся и в ванной комнате для сокрытия тех же коммуникаций, стиральных машинок, расположенных в нише, или для того, чтобы скрыть моющие средства, стиральные порошки и другие предметы. Этот вид ревизионного люка хоть и работает по принципу обыкновенных жалюзи, но отличается от них тем, что не пропускает никаких звуков. Это качество особенно востребовано там, где стоит пластмассовая канализация, которая очень шумит. Самое популярное место установки рольставен – в стене, за которой проходит стояк канализации. Чугунная канализация, в силу своей хрупкости со временем трескается и рассыпается, пластиковая канализация намного прочнее, но тоже может треснуть или разойтись в соединении. И чтобы отремонтировать или заменить такую трубу, нужно разбирать стену, потому что какой бы ревизионный люк не стоял, произвести ремонт или замену канализации невозможно. Роллетные ставни эту проблему решают. Они могут закрывать проём от пола до потолка и при необходимости обеспечивают быстрый доступ к канализации или к другим скрытым объектам.

Роллетные ставни могут быть пластмассовыми и металлическими, они выпускаются в очень разнообразной палитре цветов, поэтому выбрать тон, подходящий по своим тонам к дизайну помещения нетрудно. Если же всё-таки желаемого цвета не нашлось, можно заказать нужный у производителя или нанести на ставни фотопечать или свой рисунок. В общем, при желании, можно сделать этот механизм центральной частью дизайна ванной комнаты или туалета.
