Особенности замены газового крана
Рано или поздно любая запорная арматура может выйти из строя, в частности, не застрахованы от поломки и газовые краны. При обнаружении неисправности данного устройства, его необходимо сразу же заменить.
Сразу следует сказать, что выполнять эту работу своими руками запрещено! Однако, некоторые действия все же придется выполнить самостоятельно.
После перекрытия газа необходимо зажечь конфорку
Итак, инструкция по замене данной запорной арматуры выглядит следующим образом:
- В первую очередь нужно сообщить о проблеме специалистам из газовой службы или частной организации, которая обладает лицензией на выполнение подобных работ.
- Затем нужно купить новый кран в специализированном магазине. Предварительно необходимо измерить диаметр трубопровода, чтобы не ошибиться при выборе изделия.
- К приходу специалистов следует подготовить техпаспорт и договор на газоснабжение. Технический паспорт нужен для внесения заметки о выполненной работе.
- Затем надо зажечь газ на плите и перекрыть центральный вентиль. Горелку следует оставить до полного затухания, чтобы вышел весь газ из трубопровода.
- По приходу специалистов нужно открыть несколько окон, чтобы создать сквозняк в помещении. Это необходимо на случай утечки газа.
- После выполнения работы следует вместе со специалистами выполнить проверку установленной запорной арматуры на предмет утечки.
- В завершение работы нужно предоставить работникам службы технический паспорт и попросить внести туда заметку.
После завершения работы следует оставить окна открытыми еще на 15-30 минут, что позволит обеспечить полное проветривание помещения.
Общие сведения
Водопроводные краны делятся на два основных вида
- Смесители. Устанавливаются на мойку, умывальник, ванную, душ. Регулирую подачу и смешивание воды в одной точки.
- Запорные арматуры, монтируются на водопроводные трубы и выполняют функцию перекрытия в системе.
Вентильные краны
Запорный кран с вентилем. В кранах с вентилем или барашком внутри установлена кран-букса, которая и производит перекрытие жидкости. Когда барашек раскручивается, из выходного отверстия, поднимается кран-букса и освобождает проход. При закручивании крана, она опускается и перекрывает поток воды, для увеличения герметизации на ней установлена резиновая прокладка.
Детали крана
- Барашек (вентиль)
- Шпиндель
- Уплотнительная гайка
- Корпус
- Шайба с прокладкой
- Гнездо.
Корпус (его часто называют елочкой) по центру имеет излив, а с двух сторон вентиля с кран-буксами. Один барашек контролирует подачу горячей воды, другой холодной. В центре потоки смешиваются и попадают в излив.
Шаровой кран для установки на трубы.
Перекрытие воды происходит благодаря шару, в котором по центру сделано отверстие. При повороте рычага, шар разворачивается, и по центру образуются проход для воды. Когда рычаг возвращается в исходное положение, шар разворачивается, отверстием перпендикулярно к трубе, а целые сферические стороны шара перекрывают трубы.
Устройство шарового крана
Шаровые запорные арматуры делятся на:
- Полнопроходные с равнозначными диаметрами трубы и крана
- Редукцированными. Диаметр фитинга меньше сечения трубы. Краны данного вида минимизируют возникновение гидравлического удара.
Тип монтажа
- Резьбовой. Резьба может быть, как внутренняя, так и внешняя. Фитинг соединяется муфтой или ввинчивается в трубу.
- Комбинированной. На фитинге есть два вида резьбы. С одной стороны внешняя с другой внутренняя.
- Приварной. Запорный кран приваривается к трубопроводу.
- Фланцевый. Фланец – это отдельная деталь, круглой или квадратной формы с отверстиями по периметру, для болтов или шпилек. Фланцы привариваются к трубе и фитингу, после производится их соединение с использованием герметичной резиновой прокладки.
Шаровой однорычажный смеситель
Производители предлагают две модели механизма:
- Шаровой. Смешивание и подача воды происходит благодаря трем отверстиям в картридже.
- Керамический. Подача и регулировка воды осуществляется благодаря отполированным металлокерамическим пластинам. Устройство крана довольно сложное. Большой популярностью конструкция не пользуется.
Бесконтактные смесители
У таких смесителей нет, ни рычага, ни вентилей. Срабатывают они от сенсора. Датчик срабатывает на движение объекта. Модели делятся на — стандартные и высокотехнологичные. Стандартные смесители имеют только подачу воды от сенсора. Параметры выставляются с помощью рычагов установленных на корпусе.
Высокотехнологичные могут регулироваться жестом. Или иметь сенсорную панель, на которой выставляются требуемые параметры. Выпускаются модели с пультом дистанционного управления и множеством других дополнительных функций.
Недостаток таких смесителей в их энергозависимости, высокой стоимости и при поломке, скорее всего, придется покупать новое устройство.
Основные критерии выбора оборудования
Если стоит вопрос о замене газового крана, то самостоятельно делать это не рекомендуется. Такими работами имею право заниматься лишь специалисты, причем у них должна быть лицензия на эти виды работ. Делать замену газовых труб, кранов самому просто непозволительно. Вы можете подвергнуть опасности не только свою жизнь, а и жизнь ваших родных и соседей.
Эту информацию должен знать любой домовладелец и квартиросъемщик. Именно работники газовых хозяйств проводят периодический осмотр состояния газового оборудования или в случае неполадок, хозяин жилья вызывает аварийную службу газа. Они в свою очередь устанавливают, что вышло из строя, а жильцы покупают все необходимое для устранения поломок. В данном случае узнаем по каким критериям лучше выбирать газовый кран.
Как ранее было сказано, популярностью пользуются шаровые краны, хотя специалисты в этой отрасли говорят, что пробковые служат больше – срок их службы около 20-ти лет. Вот только их надо обслуживать и иногда смазывать. А шаровые – нет.
Так что при выборе следует обращать внимание на все мелочи, даже на внешний вид изделия и учитывать следующие обстоятельства:
Диаметр газового вентиля обязательно должен совпадать с диаметром трубы. Конечно же, вентили меньшего, большего диаметра просто не подойдут для работ.
Шаг резьбы. Если вы берете резьбовой запорный механизм, то он должен соответствовать шагу резьбы на газовой трубе
Так вам не придется покупать всяких переходников, которые будут громоздить конструкцию.
Обратите внимание на материал изделия. Все же для газа лучше использовать краны из латуни
Это проверенный временем материал. Он будет служить вам долго и без проблем. Латунь имеет желтоватый тон и кран из латуни тяжелее, чем из различных видов стали.
Смотрите внимательно на внешний вид. Изделие должно быть без царапин, трещин, сколов. Не должно быть дефектов ни на поверхности, ни внутри. Не стесняйтесь внимательно рассматривать кран для газа, вы же не хотите его менять часто. Не следует также и экономить на покупке.
Выбирайте краны известных компаний, так как эти производители с ответственностью относятся к своей продукции, потому что не хотят терять клиентов. И для них важна репутация их фирмы. К таким производителям можно отнести германскую компанию Dungs , итальянскую фирму Bugatti .
Распространенные причины замены крана
Газовые коммуникации отличаются большой надежностью и даже в сложных условиях они могут служить в течение десятков лет. Наиболее уязвимой частью подобных систем являются вентили, установленные в квартире, которые из-за постоянных нагрузок достаточно быстро выходят из строя.
Малый срок эксплуатации особенно характерен для устаревших конструкций газовых вентилей или моделей, сделанных из пластика либо дешевых сплавов
Вопрос о замене запорного механизма может встать при возникновении запаха газа в районе крана. О неисправности приспособления свидетельствуют и наружные повреждения, например, трещины или сколы устройства, а также затрудненное движение либо излишне свободное вращение маховика.
При возникновении одной из описанных проблем следует вызвать сотрудников горгаза или другой организации, обслуживающей ваш дом. Они проведут диагностику, посоветуют подходящую модель крана, а при необходимости осуществят операцию замены.
Из-за повышенной опасности специалисты советуют менять кран до появления неисправностей сразу же по истечению гарантийного периода, который для большинства моделей составляет 10 лет.
Можно ли самостоятельно изготовить привод
Если есть некоторые навыки, то сделать электропривод для шарового крана можно своими руками. Обязательно надо предусмотреть ручное управление.
Работу выполняют в следующем порядке:
- Создание станины. Для этого используют тонкую жесть.
- Фиксация электромотора. Подойдет двигатель от автомобильного стеклоподъемника.
- Крепление станины к трубе. Делают это с помощью хомутов.
- Установка передающего механизма. Его можно купить или сделать самому.
- Монтаж концевиков и микриков.
- Фиксация готового устройства на ручке крана.
- Подключение питания и проверка работоспособности системы.
Функциональное назначение и сфера применения
Шаровые краны могут использоваться в качестве запорной и регулирующей арматуры. Они предназначены для изменения расхода рабочей среды, транспортируемой по трубопроводу, либо полного отсечения ее подачи на определенном участке магистрали.
К преимуществам данного вида арматуры, в сравнении с аналогами, относится:
- простота и ремонтопригодность конструкции;
- надежность и герметичность перекрытия рабочей среды;
- минимальные габариты;
- отсутствие застойных зон во внутренней части корпуса;
- простое и удобное управление, не требующее применения значительных физических усилий;
- минимальные затраты времени на поворот затвора;
- возможность применения в трубопроводах, транспортирующих загрязненные механическими примесями жидкости.
Шаровой кран в разрезе
Шаровые краны широко применяются в системах водоснабжения, отопления, на транспортных нефтегазовых магистралях и подающих пар трубопроводах. Металлические конструкции могут выдерживать температуру рабочей среды до 500С, что позволяет использовать их в разнообразных сферах промышленности. Пластиковые регулирующие краны, применяемые в быту, имеют температурный максимум в +95 градусов.
Компоновка и принцип работы
Шаровые краны простейшего конструктивного исполнения состоят из следующих конструктивных элементов:
Схема компоновки шарового крана
- Корпус цельносварного либо сборного типа, из которого выходят соединительные патрубки (сварные, муфтовые либо фланцевые) для стыковки арматуры с трубопроводом.
- Два параллельно расположенных седла, фиксирующие запорный элемент внутри корпуса, представленные уплотнительными кольцами из полимерных материалов — фторопласта, тефлона либо синтетического каучука.
- Запорный механизм — шар со сквозной перфорацией, образующей пропускное отверстие.
- Ручной привод в виде рычага.
- Шпиндель, соединяющий рукоятку с запорным элементом.
Кран запорный может иметь множество вариантов исполнения, однако принцип его работы всегда будет идентичным. В открытом положении арматуры пропускное отверстие шарового затвора расположено параллельно движению рабочей среды. При вращении привода шпиндель передает крутящий момент на затвор и шар перемещается вокруг своей оси, перекрывая поток стенками без перфорации. Регулировка расхода рабочей среды выполняется посредством частичного открытия пропускного отверстия.
В отдельную группу можно отнести кран шаровой трёхходовой, на его корпусе предусмотрено 3 патрубка — одно входное и два выходных. Такая конструкция используется при необходимости перенаправления потока рабочей среды: в открытом положении затвора она может поступать в оба выходных патрубка, либо же направляться на заданный выход, что позволяет быстро отсечь либо подключить один из трубопроводов системы.
Маркировка и типоразмеры
Шаровые краны имеют унифицированную маркировку, обозначенную положениями ГОСТ №21345. Используется номенклатурное обозначения типа КШ.М.Э.ДУ15.РУ16.00, в котором:
- кш — кран шаровой;
- м — муфтовое исполнение соединительных патрубков (ф — фланцевая арматура, ш — штуцерная, п — приварочная);
- э — тип привода, в данном случае электропривод (п — пневматический, г — гидравлический, в конструкциях с ручным приводом данное обозначение пропускается);
- ду15 — присоединительный диаметр, мм;
- ру16 — максимальное рабочее давление, Бар;
- 00 -класс исполнения по стойкости к воздействиям рабочей и окружающей среды (00 — стандартное, 01 — коррозиестойкое, 11 — пищевое, 02 — хладостойкое, 03 — специальное).
Конструкции с рабочим давлением РУ16 и выше пригодны для эксплуатации в системах центрального отопления и транспортирующих пар трубопроводах.
Присоединительный диаметр арматуры отечественного производства указывается в миллиметрах, тогда как размеры импортных кранов, изготовленных по зарубежным стандартам ISO — в дюймах. Приводим таблицу соответствия наиболее распространенных размеров:
- 1/2″ = ду15 мм;
- 3/4″ = ду20 мм;
- 1″ = ду25 мм;
- 1 1/4″ = ду32 мм;
- 1 1/2″ = ду40 мм;
- 2″ = ду50 мм;
- 2 1/2″ = ду65 мм;
- 3″ = ду75 мм;
- 4″ = ду100 мм;
- 6″ = ду150 мм;
- 8″ = ду200 мм.
Наиболее распространенные размеры шаровой арматуры в сфере бытового использования — от ду20 до ду50, в промышленности широко распространены конструкции всех типоразмеров, вплоть 2000 мм.
Крупногабаритный шаровой кран ду200
Все регулирующие шаровые краны, в зависимости от степени герметичности, разделаются на следующие классы (согласно ГОСТ №9544):
- класс «А» — полная герметичность, нулевые протечки;
- класс «В» — протечки не более 0.0006*ДУ (мм) см3/мин;
- класс «С» — не более 0.0018*ДУ (мм) см3/мин;
- класс «D» — не более 0.006*ДУ (мм) см3/мин.
Монтаж и правила эксплуатации
В монтаже шарового крана с резьбовым соединением сложности нет. При строительстве новой системы водопровода следует выполнить простые действия.
- На установленной трубе отметить место расположения крана.
- Обрезать ее в размер и нарезать резьбу.
- Намотать фум-ленту по ходу закручивания фитинга.
- Накрутить шаровый кран или затянуть накидную гайку в зависимости от крепления.
При ремонте сначала перекрывается вода, производится демонтаж старого фитинга. Затем поверхность трубы очищается от мусора, известкового налета и устанавливается новый кран.
Устанавливать шаровые краны выгодно. Их стоимость выше, но это окупится длительной эксплуатацией без замены прокладок.
Различия шаровых кранов для воды и газа
Для воды
Водопроводные шаровые краны настраивают подачу воды, а также перекрывают трубопровод в случае надобности. Их устанавливают на разводку и линии, ведущие к стиральной машине, посудомоечной, другим бытовым приборам, к раковине, душевой кабине. Они могут быть смесителями для холодной и горячей воды. Сечение таких кранов варьируется от 1/2 дюйма до 200 мм.
Для газа
Для перекрытия потока газа используют специальные шаровые краны. От кранов для воды их отличает не только внешний вид, но и конструктивные особенности в виде удлиненного соединительного участка, более прочного корпуса и уплотнительного кольца. Их устанавливают на газопроводных трубах. Диаметр приварных газовых кранов составляет от 10 до 70 мм.
Виды шаровых газовых кранов
Помимо того, что рассматриваемая запорная арматура отличается диаметром, различия заключаются в способе монтажа. Чаще всего в газопроводах используют следующие виды устройств:
| Резьбовые (муфтовые) | Имеют небольшой диаметр. Как правило, эти изделия применяют в бытовых газопроводах. Соединение с трубопроводом, как не сложно догадаться из названия, осуществляется при помощи резьбового соединения. |
| Фланцевые | Применяются в наружных газопроводах большого диаметра. Соединение осуществляется фланцевым способом при помощи болтов. Как и резьбовые, эти устройства являются разборными, т.е. их можно демонтировать и затем установить на место. |
| Приварные | Как и фланцевые, применяются для наружных газопроводов. Их диаметр может составлять от 10 до 70 миллиметров. Соединение с трубопроводом осуществляется при помощи сварки. Соответственно, данный вариант монтажа является неразборным.К достоинствам таких изделий относится полная герметичность и высокая надежность. Кроме того, приварная запорная арматура не требует обслуживания, т.е. подтяжки фланцевых соединений. |
На фото – приварная запорная арматура
3-ходовой кран шаровый
В зависимости от Ваших требований, возможны следующие варианты использования:
- одно отверстие на входе, далее поток разделяется на два прохода;
- поток изменяет направление на 90 градусов, используется два отверстия;
- закрытое положение, не пропускающее поток.
Подобная конструкция доступна в трех вариантах: полнопроходной, неполнопроходной и проход по типу Вентури. Полнопроходной кран шаровый имеет внутренний диаметр, равный внутреннему диаметру трубы. Такая конструкция позволяет использовать скребки для очистки. В трубах типа Вентури и неполнопроходных кранах размер прохода обычно на один размер меньше диаметра трубы.
Как определить подделку?
Перед монтажом газового крана необходимо проверить его документацию соответствия на указанный трубопровод и убедиться в том, что устройство не является подделкой. Поддельная газовая арматура достаточно распространена на рынке. При покупке газового шарового крана следует быть внимательным, чтобы отличить оригинальное изделие от поддельного. Для этого можно воспользоваться некоторыми советами.
Одним из главных критериев качества шарового газового крана является его цена, ведь изделие, соответствующее всем международным и национальным нормам, не может стоить дешево
Чтобы обмануть покупателей, продавцы могут подделать сопроводительную документацию (сертификаты, декларацию, паспорт изделия). Брендовые газовые краны стоят несколько дороже, поэтому подобный обман распространен на рынке.
Также на подделку указывают следующие признаки:
- Неровная поверхность крана, на которой видны микротрещины и зазоры.
- Помутнение шарового зазора.
- Использование в качестве материала корпуса силумина или цинка.
Но определить на глаз точный состав используемого материала чрезвычайно трудно. Для этого проводятся многочисленные химические анализы. Их невозможно сделать вне лаборатории в условиях ограниченного периода времени.
Поэтому при покупке шарового крана следует запрашивать сертификат качества на изделие, гигиенический сертификат или декларацию о соответствии. В России шаровые газовые краны должны соответствовать требованиям ГОСТ Р 9544-2005 и ГОСТ 21345-2005, 28343-89, 23941-2002. Также в сертификатах могут быть указаны ссылки другие нормативно-правовые акты и стандарты качества.
Классификация шаровых кранов
По способу крепления шаровые краны подразделяются следующим образом:
Кран шаровой муфтовый – чаще всего применяется для оборудования газопроводных, водопроводных и отопительных систем общественных и жилых зданий.
Они малогабаритны, практичны и удобны. Муфтовые шаровые краны целесообразно применять для монтирования в трубах, у которых диаметральное сечение не превышает45 мм. Для труб с большими габаритами лучше использовать фланцевые шаровые краны.
Кран шаровой фланцевый – применим в трубах, диаметр которых составляет более 45 мм. Применение при монтаже прокладок уплотнения обеспечивает высокую прочность и герметичность соединения трубы с шаровым краном.
Фланцевые шаровые краны обладают высокой прочностью и приспособлены к большим нагрузкам. Они, в свою очередь, делятся на разборные, состоящие из 2-х частей, и неразборные – с литым корпусом. Краны шаровые фланцевые отлично подходят для тех трубопроводов, рабочая среда которых – газ или нефть.
Кран штуцерный шаровой
- Кран шаровой штуцерный – широко применим в пищевой, химической и прочих областях промышленности. Шаровые краны подобного типа удобны в эксплуатации благодаря возможности многократного демонтажа.
- Шаровой кран приварной – в отличие от прочих видов шаровых кранов устанавливается в закрытых местах, не предусматривающих демонтаж крана.
Приварной шаровой кран устанавливают с помощью сварки, поэтому монтаж шаровых кранов подобного типа должен выполняться исключительно специалистами. Чаще всего приварной шаровой кран используют в строительстве.
Шаровой кран комбинированный – кран, конструкция которого подразумевает несколько методов его крепления к трубам.
Классификация шаровых кранов по числу патрубков:
- проходные шаровые краны;
- угловые шаровые краны;
- трех – и многоходовые шаровые краны.
Последние применяются для смешения и перенаправления рабочих сред.
Отдельно стоит выделить шаровой кран для подземной установки.
Отличие крана такого типа состоит в том, что он обладает высокой вентильной осью, что позволяет применять шаровой кран в подземных трубопроводах. При этом ось с рукояткой крана выступают над поверхностью земли и дают возможность перекрытия и включения потока в подземном трубопроводе.
Кран шаровый для подземной установки
Краны шаровые стальные
Устройство состоит из цельной сферного тела и цилиндрических патрубков. Конструкция сферы, выполненная из высококачественной стали, лишена болтовых разъемов. Этим исключается утечка под давлением рабочей среды.
Стальной шаровой кран характеризуется:
- перекрытием потока рабочей жидкости с высокой скоростью;
- простотой установки и управления;
- отсутствием потребности в специальном техническом обслуживании, замене деталей;
- устойчивостью к высокой температуре рабочей среды;
- экономичностью. Принято считать, что именно эти устройства представляются оптимальным выбором, если исходить из пресловутого соотношения стоимости и качества приобретаемого продукта.
Преимущества шаровых кранов:
Такие же, как и у других кранов, только более ярко выраженные.
Особенности конструкции шаровых кранов позволяют в еще большей степени проявиться целому ряду преимуществ, свойственных крану как типу трубопроводной арматуры
Это, прежде всего, ─ минимальное гидравлическое сопротивление (еще меньшее, чем у конусных и цилиндрических кранов), низкий крутящий момент, компактность и очень важное для любой трубопроводной арматуры качество ─ высокая герметичность
Указанная в техническом описании моделей от ведущих производителей герметичность по классу А согласно «ГОСТ 9544-2005. Арматура трубопроводная запорная. Классы и нормы герметичности затворов» означает, что для кранов с номинальным диаметром от DN 3 до DN 200 при номинальном давлении PN до 420, а для кранов с номинальным диаметром от DN 250 до DN 2000 при давлении PN до 200, в течение всего времени выдержки видимые утечки отсутствуют.
Еще одно достоинство шаровых кранов ─ компактность ─ позволяет за счет уменьшения габаритов экономить место, делая возможной их установку в ограниченном пространстве, например, в параллельной системе трубопроводов.
Шаровые краны отличает нечувствительность к перепадам давления а, значит, гидроударобезопасность.
В случае полного открытия полно проходного шарового крана его проходное сечение сопоставимо с диаметром трубопровода, что означает отсутствие изменений в гидравлических параметрах управляемой рабочей среды. Кроме того, в полнопроходном шаровом кране в силу особенностей его конструкции не происходит застаивание твердых частиц, выпадающих из содержащих их жидкостей, а, значит, не образуется осадок.
К чему приводят ошибки при выборе
Неправильный выбор модели шарового крана чреват серьезными последствиями.
Так, если в систему холодного водоснабжения установить стальное изделие, оно может быстро (за 3-6 месяцев) прийти в негодность. Причина – повышенное содержание кислорода в жидкости, способствующее интенсивному образованию ржавчины. Для таких сетей лучше предпочесть изделия с покрытым резиной клином.
Рекомендуем ознакомиться: Какое отопление лучше и как его смонтировать в частном доме
Если, напротив, в системе работает носитель с высокими температурами (150°С и выше), ошибкой будет эксплуатация изделий с фторопластовым уплотнителем. Для сохранения герметичности здесь лучше подойдут краны с уплотнением типа металл по металлу.
В трубопроводных сетях, по которым циркулирует техническая вода, содержащая твердые фракции, устанавливать бытовые шаровые краны не рекомендуется. Примеси быстро выведут из строя уплотнительные кольца, и устройство перестанет правильно функционировать.
Виды шаровых газовых кранов
Помимо того, что рассматриваемая запорная арматура отличается диаметром, различия заключаются в способе монтажа. Чаще всего в газопроводах используют следующие виды устройств:
| Резьбовые (муфтовые) | Имеют небольшой диаметр. Как правило, эти изделия применяют в бытовых газопроводах. Соединение с трубопроводом, как не сложно догадаться из названия, осуществляется при помощи резьбового соединения. |
| Фланцевые | Применяются в наружных газопроводах большого диаметра. Соединение осуществляется фланцевым способом при помощи болтов. Как и резьбовые, эти устройства являются разборными, т.е. их можно демонтировать и затем установить на место. |
| Приварные | Как и фланцевые, применяются для наружных газопроводов. Их диаметр может составлять от 10 до 70 миллиметров. Соединение с трубопроводом осуществляется при помощи сварки. Соответственно, данный вариант монтажа является неразборным.К достоинствам таких изделий относится полная герметичность и высокая надежность. Кроме того, приварная запорная арматура не требует обслуживания, т.е. подтяжки фланцевых соединений. |
На фото – приварная запорная арматура
Составные части шарового крана для нефти и газа
Шаровые краны для нефти и газа, представляемые
Bohmer, гарантируют безупречное качество на протяжении всего периода эксплуатации. Цельносварная конструкция корпуса крана и массивный шар, изготовленные из прокованной стали, обеспечивают максимальную эксплуатационную надежность.
СКОНСТРУИРОВАНЫ С ВЫСОКОЙ ТОЧНОСТЬЮ И НАДЕЖНЫ
В ЭКСПЛУАТАЦИИ
ЦЕЛЬНОСВАРНЫЕ ШАРОВЫЕ КРАНЫ СООТВЕТСТВУЮТ ТРЕБОВАНИЯМ АЦИОНАЛЬНЫХ И МЕЖДУНАРОДНЫХ СТАНДАРТОВ.
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ
Конструкция уплотнительной системы
Шаровые краны оснащены стандартными подпружиненными сёдлами, которые даже при незначительных давлениях обеспечивают надежное прижатие посадочных колец к шаровой пробки и обеспечивает герметичность в обоих направлениях. Дополнительный эффект прижатия создается давлением среды. Таким
образом общая сила прижатия является суммой сил
пружин и давления среды, которое возрастает пропорционально давлению в системе. В зависимости от области
применения и пожеланий заказчика могут быть предложены следующие системы уплотнений:
• «мягкое» уплотнение;
• уплотнение «металл по металлу»;
• двухступенчатая система уплотнения (PMSS):
‒ 1 ступень – уплотнение «металл по металлу»;
‒ 2 ступень – «мягкое» уплотнение.
Уплотнение штока
Уплотнение штока осуществляется тремя независимыми друг от друга системами. Конструкция шарового крана предусматривает защиту штока от выброса, при проведении ремонтных работ по замене уплотнений штока.
Данная особенность обеспечивает возможность безопасной замены любого из трёх уплотнений при «закрытом» или «открытом» затворе, даже при максимальном
давлении в трубопроводе.
Опорная цапфа
Стандартная конструкция шаровых кранов
предусматривает применение опорной цапфы шаровой
пробки от DN80 (3″) и более. В посадочных местах установлены сухие подшипники скольжения, обеспечивающие низкий крутящий момент при повороте шаровой пробки, даже при высоких давлениях .
Антистатическое устройство
Конструкция шарового крана включает в себя электропроводящие соединения отдельных частей шарового
крана, что полностью исключает накопление электростатического заряда и связанных с ним аварий при транспортировке взрывоопасных сред.
Огнестойкость
Конструкция шаровых кранов обеспечивает огнестойкость согласно международным
стандартам API 6FA, API 607 и BS 6755 P2,
российского стандарта СТ ЦКБА 001-2003.
Аварийное уплотнение
Как опция, шаровые краны могут
быть изготовлены с системой аварийной подачи уплотняющего герметика в область
седел и штока.
➀ Корпус
➁ Шар
➂ Шток
➃ Цапфа
➄ Седла
➅ Сухой подшипник скольжения
➆ Защита штока от выброса давлением
➇ Верхний фланец для установки редуктора
➈ Устройство
Система «Double Block and Bleed»
Сброс давления из «мёртвой зоны» корпуса осуществляется через дренажный или вентиляционный фитинги. Посадочные седла на входе и на выходе крана обеспечивают герметизацию «мёртвой
зоны» как в положении «открыто», так и «закрыто». Таким образом,
можно проверить герметичность шарового крана при рабочем
давлении в трубопроводе.

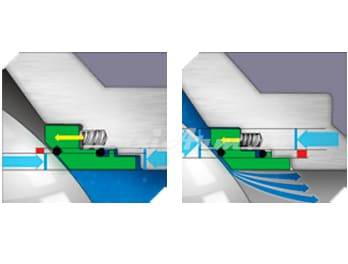

Конструкция посадочных седел с системой стравливания
избыточного давления (Single-Piston-Effect, для жидкой
рабочей среды).
В случае возникновения в «мёртвой зоне» избыточного давления,
конструкция посадочных седел обеспечит его автоматическое
стравливание.
Система посадочных колец двойного действия
(Double-Piston-Effect, для газообразной рабочей среды).
При данной конструкции шаровой кран герметичен в обоих
направлениях среды независимо от степени давления. Саморазгрузка «мёртвой зоны» при этом не производится. Наличие
давления в «мёртвой зоне» является доказательством того, что
кран герметичен как в положении «открыто», так и «закрыто».
Привод в управлении фланцевым вентилем
Для регулировки и управления потоком фланцевого вентиля используют механический, электрический и пневматический привод. В механическом приводе имеется оборудование в виде штурвала для открытия и закрытия потока вручную. Используют такой привод в том случае, когда требуется компактность.
Применяют при сжатии воздуха. Это самый неприхотливый тип управления любым транспортируемым веществом, даже самым агрессивным. Шаровый вентиль фланцевый активно используют на трубах с большим давлением и высоким температурным режимом.
Привод электрический способен полностью автоматизировать регулирование потока с внутренней стороны трубы. Кран выбирается в соответствии со сферой производства. Детали в виде зубцов помогают открывать и закрывать поток.
Приобретая шаровой вентиль, важно в точности знать параметры теплоносителя, для которого подбирается вентиль. Он будет выполнять функцию запора воды, а не ее регулировку
Если необходима и регулировка потока, нужно приобрести устройство с сервоприводом. Для системы частного дома достаточно арматуры с муфтой и рабочим давлением не более 10 Бар. Для системы централизованного отопления следует использовать вентиль шаровой с давлением более 20 Бар, и учитывать запас давления. Возможно, будут наблюдаться гидроудары.
Обращать внимание следует на качество крана и не покупать некачественный товар. Не пользуется большим спросом продукция китайского производителя, так как в производстве используются непрочные, подверженные коррозии материалы, что существенно сокращает срок службы вентиля
Выводы и полезное видео по теме
Об особенностях выбора шарового газового крана для подземных работ сказано в видео, которое размещено ниже:
Любой газопровод необходимо оборудовать надежным запорным механизмом, особенно если трубы проложены ниже дневной поверхности. Затвор нужен во время аварии для изоляции отдельных участков трубопровода и для выполнения ремонтов на линии при частных поломках. Он защитит от угрожающих ситуаций и катастрофических последствий.
Хотите поделиться интересными сведениями по теме статьи? Располагаете информацией, которой стоит поделиться с посетителями сайта? Оставляйте, пожалуйста, комментарии в находящейся ниже блок форме, размещайте фото, задавайте вопросы.
Выводы и полезное видео по теме
Об особенностях выбора шарового газового крана для подземных работ сказано в видео, которое размещено ниже:
Любой газопровод необходимо оборудовать надежным запорным механизмом, особенно если трубы проложены ниже дневной поверхности. Затвор нужен во время аварии для изоляции отдельных участков трубопровода и для выполнения ремонтов на линии при частных поломках. Он защитит от угрожающих ситуаций и катастрофических последствий.
Хотите поделиться интересными сведениями по теме статьи? Располагаете информацией, которой стоит поделиться с посетителями сайта? Оставляйте, пожалуйста, комментарии в находящейся ниже блок форме, размещайте фото, задавайте вопросы.
Новости МирТесен
