Водопроводные шаровые краны: виды, классификация, устройство и принцип работы

Кран с плавающим шаром

В кране с плавающим шаром запорный элемент удерживается в нужном положении за счет зажатия двумя эластомерными седлами. Шар может свободно «плавать» внутри корпуса крана

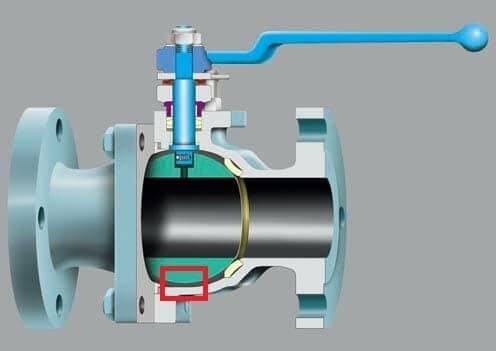

На изображении ниже обратите внимание на выделенную часть. Она поможет определить, с каким типом крана Вы имеете дело – с плавающим шаром или шаром на опоре

Шток соединен с небольшим отверстием в верхней части шара, которое позволяет ему вращаться на четверть оборота (90 градусов). Шток позволяет  определенное бокове перемещение шара, которое создается за счет давления на входе, действующего на шар. Это небольшое смещение фактически создает нагрузку на шар, которая прижимает его к заднему седлу (седлу на выходе из крана), тем самым улучшая герметичность крана. Подобный тип конструкции позволяет использовать кран в обоих направлениях потока. Тем не менее, кран с плавающим шаром очень трудно эксплуатировать в условиях высокого давления.

Как выбрать качественный кран

Перед покупкой смесителя необходимо выписать технические параметры трубопровода, на который он будет устанавливаться: максимальное рабочее давление и диаметр труб в месте установки

И главное, на что нужно обращать внимание при выборе арматуры – эти два параметра. Потому что если они не будут совпадать у труб и смесителя, установить устройство не удастся. Кроме этого, есть и другие рекомендации по выбору качественного крана вообще и шарового латунного в частности:

Кроме этого, есть и другие рекомендации по выбору качественного крана вообще и шарового латунного в частности:

Перед покупкой необходимо осмотреть и ощупать смеситель: шероховатости, царапины на хромированном покрытии, неровности краев излива и узлов соединения говорят о низком качестве используемых материалов, производственном браке Такой кран имеет низкую прочность, будет пропускать воду и быстро придет в негодность

Выбирая изделие, важно обращать внимание на наличие технической документации и указание фирмы-производителя. Известные фирмы перед выпуском продукции в продажу, проводят оценку качества, поэтому брак хоть и вероятен, но встречается редко В документации обычно указываются использованные материалы и способ изготовления

Для бытового использования подходят латунные краны, предпочтительно – изготовленные методом ковки или горячей штамповки.

• Дешевые краны, продаваемые под видом латунных, нередко оказываются изготовленными из цинка и алюминия. Достаточно сравнить несколько кранов, взвесив их в руке – самый легкий либо выполнен некачественно и имеет воздушные полости или тонкие стенки, либо сделан из цинково-алюминиевого сплава. Однако сравнивать нужно только корпус крана без вентилей, которые сами по себе могут иметь большой вес.
• Кран из латуни обычно покрыт защитным слоем хрома, поэтому имеет стальной оттенок. Чтобы удостовериться, что корпус действительно латунный, следует посмотреть на неокрашенные участки, обычно это соединительные патрубки – они должны иметь золотисто-желтый цвет.
• Форма носика-водоизлива выбирается в соответствии с функционалом смесителя: для умывальника в ванной комнате подойдет кран с цельным корпусом и небольшим изливом, для ванны – с краном и душевым шлангом и переключателем, для кухонной раковины – поворачивающийся в горизонтальной плоскости кран или кран-кронштейн.

Особенности конструкции

Изобретены краны с шаровым способом запора были сто лет назад, но более ранние его варианты не совсем плотно перекрывали напор воды, поскольку их конструкция была несовершенна, а материалы недостаточно надежные.

С появлением искусственного фторопласта, каучука и многих других синтетических веществ устройство шарового крана стало более качественным, так как уплотнители, выполненные из них, обеспечивают отличную герметизацию и длительный срок службы.

Управление системой стало более легким из-за использования смазочных веществ высокого качества. Это в значительной степени влияет и на то, как часто нужно проводить ремонт (в данном случае — не скоро).

Устройство современного шарового крана довольно простое. Он состоит из затвора — подвижной детали, которая представляет собой стальной шар с круглым сквозным отверстием для прохождения потока. Размер отверстия совпадает с диаметром трубы.

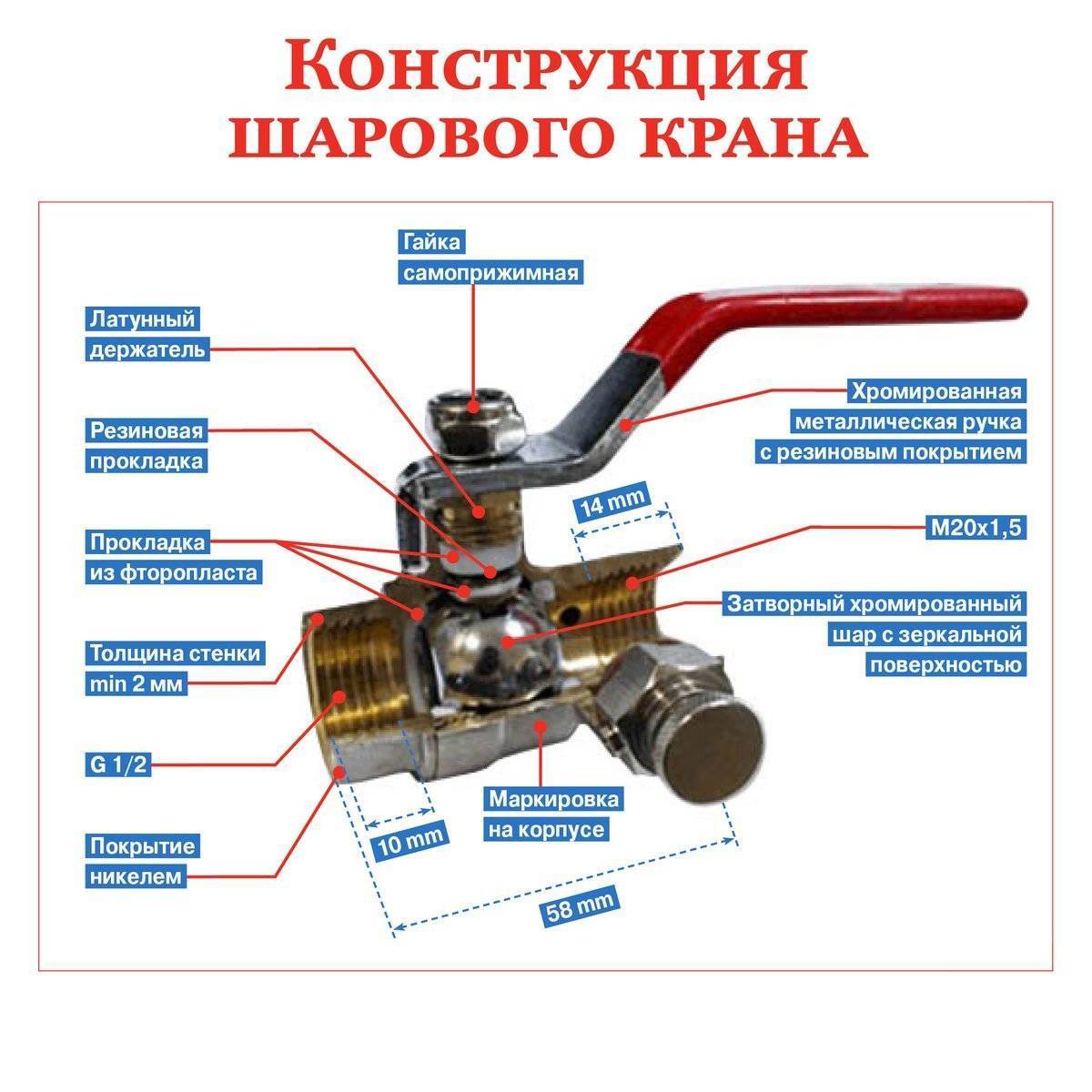

Схема конструкции шарового крана.

Когда шар поворачивается на 90°, то идущему потоку полностью преграждается путь. Такой элемент называется полнопроходным. Если деталь открыта до конца, тогда полностью отсутствуют гидравлические потери во время циркуляции воды, что заметно увеличивает срок службы самого запорного механизма и труб.

Статья по теме: Требования к котельным в частном доме

Именно поэтому современные шаровые конструкции вытеснили своих предшественников со всех основных и значимых магистральных линий.

Всего существует три типа подобного изделия:

• стандартные;
• полнопроходные;
• неполнопроходные.

Пропускная способность полнопроходного варианта достигает 100%, неполнопроходного — 50%, а стандартного — 80%. Для изготовления используют латунь, различные сплавы с ней или достаточно прочный пластик.

Шаровые изделия из пластика обладают меньшей прочностью и не устойчивы к высоким температурам, поэтому их используют при подведении газа или для холодного водоснабжения.

Материалы изготовления

Фланцевые краны со сферическими запорами производятся из высококачественных металлов. Обычно применяют латунь, сталь или чугун. Причём сталь используют как обыкновенную, так и оцинкованную или нержавейку. Арматура из таких материалов способна выдерживать большой температурный диапазон — от -50 до +350 градусов и давление — от 1,6 мПа до 4,0 мПа. Некоторые модели могут работать и при более внушительных показателях.

При выборе материала для корпуса шарового фланцевого крана учитывается особенность рабочей среды, в которой он предположительно будет работать. Обычно в производстве используются сплавы:

1. Латуни. Краны из этого материала являются оптимальным вариантом для сетей газо- и водоснабжения. Для работы в условиях высоких температур носителя не предназначены.
2. Стали. Детали характеризуются прочностью, износоустойчивостью, но использование актуально для неагрессивных сред. Изделия реализуются в системах для транспортировки воды, пара, газа, нефтепродуктов. Имеют большой выбор типозамеров и доступную стоимость. Однако подвергаются коррозии, неэффективны в условиях низких температур.
3. Легированная сталь наделена теми же свойствами, что и обычная, но у неё есть преимущество — арматура работает при минусовых температурах окружающей среды (до -60 градусов).
4. Нержавеющий шаровый фланцевый кран отличается высокими антикоррозионными свойствами и устойчивостью к агрессивным веществам. Широко применяется в пищевой промышленности, где необходима высокая чистота транспортируемой среды и в химической сфере для работы с кислотами, щелочами. Нержавеющий кран шаровой фланцевый более эффективен, и стоимость его дороже по сравнению со стальным.
5. Чугун характеризуется солидным удельным весом, хрупкостью, неустойчивостью к воздействию окружающей и рабочей среды. Такие модели приемлемы для систем водоснабжения.

Всё же определяющим фактором для использования фланцевого шарового устройства является диаметр условного потока. Именно от него зависит выбор вида, конструкции и материала запорной арматуры. Этот показатель влияет и на стоимость изделия.

Советы по приобретению прибора

При покупке крана нужно обращать внимание на качество нанесения маркировки, обозначения должны быть четкими

Перед тем как купить шаровой кран, следует провести внимательный осмотр изделия, проверив отсутствие бракованных участков и наличие всех деталей в комплекте. В противном случае, есть риск образования протеканий, а также других неполадок, требующих обязательного ремонта.

Полная комплектация должна включать:

• уплотнитель;
• рукоятку для управления;
• уплотняющие седла из тефлона;
• набор гаек;
• затвор из латуни или стали;
• штоки из латуни;
• уплотняющие штоки из резины;
• латунное основание;
• зажим для регулировки;
• шайбочку для уплотнения.

Необходимо также уточнить предназначение устройства. К примеру, горячая и холодная подача воды, а также транспортировка газа требует применение тех шаровых кранов, которые изготовлены из латуни или стали.

Кроме того, следует определить тип крепления прибора – фланцевый или сварочный. Сварочный кран обычно монтируется на линиях с потоками горячих жидкостей, кислоты или щелочи. Данный способ позволяет выдерживать повышенное давление и обладает хорошей надежностью. Кран с фланцами, крепящийся с помощью резьбы, используется для жидкой среды и газа, но исключает прохождение агрессивных элементов.

Удобство использования, практичность и польза данных устройств делают их незаменимыми для любого жилья. Но чтобы выбрать правильный прибор, нужно соблюдать все правила и рекомендации покупки. Только так срок службы вашего шарового крана будет максимальным.

Конструкция шаровых кранов

Краны шаровые вне зависимости от вида корпуса и присоединения к трубопроводу, по своей конструкции и названию объединяет общее — это затвор виде шара в седле с уплотнительными кольцами.

Конструкция состоит из четырёх основных частей.

• Неподвижная часть шарового крана — корпус (разборный или цельносварной)
• Подвижная часть, затвор крана — шар с проходным отверстием, и управляющим штоком
• Уплотнительные элементы затвора шарового и штока — кольца и прокладки из фторопласта или иного уплотнительного материала
• Управляющий механизм — ручка или маховик, редуктор, пневмопривод или электропривод

Готовимся к работе

Первым делом нужно установить причину протечки. Хорошо, если для конкретного крана в доме имеется заранее приобретенный ремкомплект. Если же нет, то нужно это сделать. Сначала следует перекрыть воду, потом снять кран, чтобы стало ясно, какая из прокладок пришла в негодность.

Воду обязательно нужно перекрыть на входе водопроводной трубы в квартиру общим вентилем. Заранее следует приготовить ведро с водой, чтобы промыть в нем все детали. Нелишней будет и защита эмали ванны или раковины (во время работы на нее может упасть тяжелый инструмент или какая-нибудь деталь) — дно лучше застелить ненужным полотенцем или картоном.

Инструменты для ремонта крана тоже лучше подготовить заранее.

При такой работе могут понадобиться:

• гаечные ключи;
• отвертки;
• плоскогубцы;
• тонкий нож и ножницы.

Определяем тип смесителя и неисправность

Самыми распространенными считаются три вида крана. Первый — классический. У него есть металлическая кран-букса на несколько оборотов. При таком смесителе причиной течи может стать изношенность резиновой прокладки. Сначала нужно понять, какая именно из них пришла в негодность. В этом поможет разобраться характер протечки. Если течет из носа крана — менять следует прокладку буксы, а если из корпуса смесителя — нужно разобрать кран-буксу, чтобы проверить на исправность внутренние прокладки-кольца.

Второй тип смесителя имеет керамическую головку на пол-оборота. В этом случае могут износиться как керамические пластины, так и резиновая прокладка, которая похожа на кольцо. Для этой разновидности продаются специальные ремкомплекты, поэтому вполне можно самостоятельно заменить и керамические пластины, и прокладку.

Третий тип смесителя — это кран с одним рычагом. Он имеет керамический картридж, который при плохой работе дает протечку воды. Его можно почистить или заменить.

Приступаем к ремонту

Первое, что нужно сделать — перекрыть воду общим вентилем. Затем открыть ремонтируемый кран и слить всю воду. Как уже было сказано выше, защищаем дно раковины или ванны картоном или полотенцем.

Далее снимаем ручку вентиля. Чаще всего она закреплена винтом, который сверху прикрыт специальным колпачком. Убрав колпачок, нужно открутить винт, а затем снять саму ручку. Следом нужно снять защитно-декоративный кожух со смесителя.

Теперь с помощью гаечного ключа откручивается кран-букса. В нижней его части есть резиновая прокладка — ее-то и нужно заменить. Признаками того, что прокладка действительно изношена, являются неровности на ее поверхности, помятые края или разрывы.

Если не удалось найти прокладку, подходящую по размеру, то ее можно вырезать из листовой резины нужной толщины. В таком случае шаблоном послужит старая деталь. Но нужно учитывать, что извлеченная из крана прокладка немного деформирована в размерах, отчего и дает течь. Поэтому при изготовлении новой детали следует прибавить к исходному шаблону примерно по 1 мм с внешней и внутренней стороны.

Бывает, что и уплотнительные кольца, находящиеся внутри, тоже требуют замены. Тогда нужно разобрать буксу, промыть все детали и заменить старые кольца новыми.

Теперь остается в обратном порядке собрать кран: ввинтить кран-буксу, прикрутить кожух, поставить ручку, закрепить винтом, закрыв его декоративной заглушкой. Далее следует постепенно приоткрыть общий вентиль и проверить исправность смесителя. Если все работает хорошо, то можно открывать вентиль полностью.

Как отремонтировать пришедший в негодность сальник

Бывает и такое, что кран в закрытом состоянии не течет, а в открытом из-под вентиля просачивается вода. В таком случае причина течи может заключаться в негодности сальниковой набивки или же фиксирующего колечка, которые тоже нужно менять.

Следует знать, что сальник нужно правильно загерметизировать. Для этого продается уплотнительный вкладыш (его можно сделать из сантехнической пакли)

Выкрутив опорную гайку, осторожно заталкивают вкладыш во втулку сальника и обматывают им стержень вентиля. После этого вворачивают гайку на место

Нужно помнить, что кран после ремонта обязательно должен легко и без усилий закручиваться.

Чтобы реже менять прокладки и ремонтировать смесители, можно продлить их работу. Для этого нужно установить хороший фильтр на входе водопроводной трубы в квартиру. Он задержит проникновение различных механических примесей, которые часто встречаются в домах со старым водопроводом.

Какой лучше выбрать?

Выбрать смеситель бывает не просто. Ведь хочется, чтобы он был компактным, надёжным, прочно «сидеть» на рабочем месте, подходить по стилю помещению и долгое время не выходить из строя.

1. Для кухни желательно выбрать вентильный кран из латуни, бронзы, меди с хромированным или золотым покрытием, на котором не задерживается жир, и легко смывается грязь. Такие смесители прочные и дорогие, они не подвержены окислению и ржавчине. Кран также должен иметь поворотный излив с удобной для мытья посуды высотой гусака. Цена качественного изделия начинается от 5 тыс. руб.
2. Для ванной — корпус и излив крана должны быть выполнены из латуни, желательно наличие сменного картриджа. Это может быть шаровый смеситель, оснащённый одной ручкой-рычагом или двухвентильный кран. Многие отдают предпочтение керамическому водопроводному крану, т.е. с керамическим картриджем. В нём уплотнительным элементом является кольцо из керамики. Такие изделия лучше противостоят воздействию горячей воды, регулируются более плавно, чем краны с резиновым уплотнителем, служат долго, реже требуют ремонта и техобслуживания. Конечно при таких характеристиках, у керамического крана и цена немалая — от 4,0 до 35,0 тыс. рублей(в зависимости от производителя).
3. Для других ситуаций. В подсобных помещениях, гараже достаточно будет недорогого одновентильного крана. Цена таких изделий варьируется от 1,5 до 3,5 тыс. руб.

По каким параметрам выбирать шаровой кран

Не зная марки установленного на объекте шара, при необходимости заменить обратный клапан можно подобрать аналог по следующим критериям.

1. Диаметр шарового крана (ду)– как правило, равен диаметру трубопровода. Типовые величины в миллиметрах (дюймах): 6, 8, 10 (3/8), 15 (½), 20 (¾ д), 25 (1), 32 (1 ¼), 40 (1 ½), 50 (2), 65 (2 ½), 80 (3), 100 (4), 125, 150, 200, 250, 300, 350, 400, 450, 500, 600, 700, 800мм.
2. Условное давление. Типовые величины в кгс/см2: 10, 16, 25, 40, 63, 100, 60. Выбирая изделие по этому параметру, помните: для стабильной и длительной работы рабочее давление должно быть меньше номинального вдвое. Если в трубопроводе давление 12 кгс/см2, следует устанавливать кран на 25кгс/см2. Изделие на 16 кгс/см2, скорее всего, выйдет из строя за несколько месяцев.
3. Материал корпуса.
4. Вид соединения.
5. Конструктивные особенности.
6. Тип уплотнения в затворе.
7. Производитель. Рынок наводнили недолговечные кустарные изделия из Китая, подходящие по всем критериям, но доставляющие при эксплуатации множество проблем. Изделия европейских и американских производителей предлагают кран шаровой по ценам в 3-5 выше тех, по которым продаются изделия нормального качества. Поэтому перед покупкой лучше получить консультацию у монтажников, сантехников или компетентных продавцов, которым вы доверяете.

Приобретайте кран с соответствующими документами и гарантией качества. Он должен быть новым – максимум 5-летним и выпущенным после 2012 г. В противном случае при наличии в кране мягких уплотнений за 5-7 лет хранения на складах он может утратить часть свойств и впоследствии доставить проблемы при эксплуатации. По крану старше 5 лет нести какие-либо гарантийные обязательства вряд ли кто-то будет, да и с сопроводительной документацией на такое изделие проблематично.

Покупайте кран с запасом по условному давлению, чтобы изделие стабильно и долго работало. При выборе модели с сопоставимыми величинами рабочего и условного давления велика вероятность преждевременного выхода изделия из строя.

Приобретайте кран у надежного продавца

Поставщики с хорошей репутацией дорожат ей и не станут реализовывать продукцию сомнительного качества.

Обращайте внимание на советы авторитетных для вас людей, если не определились с моделью изделия. Получите консультацию у опытных монтажников, продавцов, пользователей

Самостоятельно отличить низкокачественную продукцию от надежной оригинальной сложно.

Решайте, где купить кран с учетом всех критериев его выбора и советов специалистов. Главное, не забывайте о соотношении стоимости и качества.

Шаровой кран и его аналоги

Что установить в конкретном случае – шаровой кран, дисковый затвор, задвижку или запорный вентиль? Как показывает практика, универсальной запорной арматуры не существует.

Нужно монтировать разные ее виды в зависимости от условий эксплуатации. Имеет смысл устанавливать шарообразный кран, когда монтируются:

1. бытовые водо- и газопроводы — предпочтительно устанавливать кран шаровой латунный;
2. промышленные газо- и нефтепроводы – показан монтаж стальных фланцевых и приварных изделий;
3. отопительные системы и горячего водоснабжения – в таких случаях оптимальный выбор – фланцевые клапаны из стали или приварные.

Ошибки выбора

Выбирая и устанавливая шаровой кран, помните:

1. Недопустимо устанавливать стальные изделия в системах холодного водоснабжения, поскольку, взаимодействуя с насыщенной кислородом холодной водой, кран за 3-6 месяцев использования покрывается ржавчиной и перестает работать. Для длительной эксплуатации лучше использовать задвижки с покрытым резиной клином.
2. Недопустим монтаж стальной запорной арматуры с фторопластовым уплотнителем на паропроводы, где постоянная рабочая температура выше 150С, поскольку за 1-2 месяца пользования изделием уплотнение начинает отказывать и герметизация крана нарушается. Для стабильной работы паропроводов устанавливайте вентили с уплотнением типа металл по металлу, оптимальные для высоких температур.

Воспользуйтесь нашими рекомендациями по выбору шарового крана, чтобы трубопровод служил стабильно, а запорная арматура работала долго. Учитывайте советы специалистов по установке клапана, и шаровой кран будет надежно эксплуатироваться.

https://youtube.com/watch?v=Ui2BgdUdpAw

Преимущества и недостатки шаровых кранов

Преимущества шаровых кранов:

• Компактные габариты.
• Простая надежная конструкция.
• Высокая герметичность.
• Быстрое перекрытие потока среды.
• Управление не требует применения больших физических усилий.
• Небольшое гидравлическое сопротивление, сравнимое с сопротивлением прямого участка трубы.
• Небольшая цена.
• Металлические краны можно применять в системах с высоким давлением.
• Возможность применения для вязких и загрязненных сред.
• Качественные уплотнения обеспечивают кранам большую продолжительность работы без ремонта и обслуживания.

Недостатки:

• Применение фторопластов ограничивает рабочую температуру до 200°С.
• Пластиковые изделия нельзя использовать при высоких давлениях.

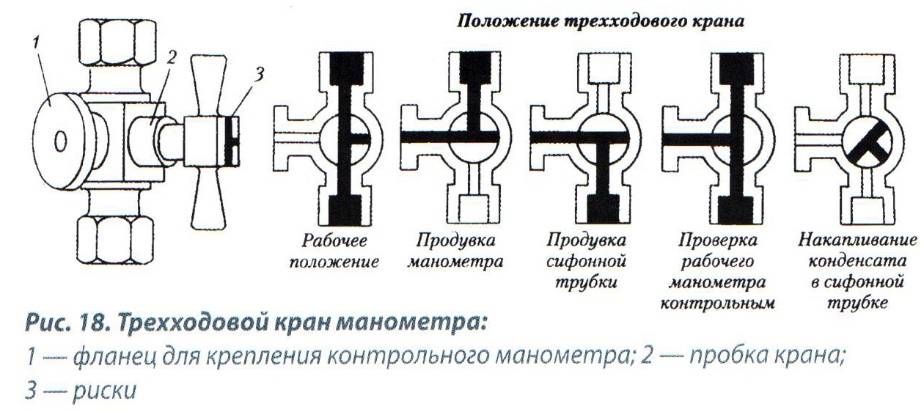

Принцип работы трёхходового крана под манометр

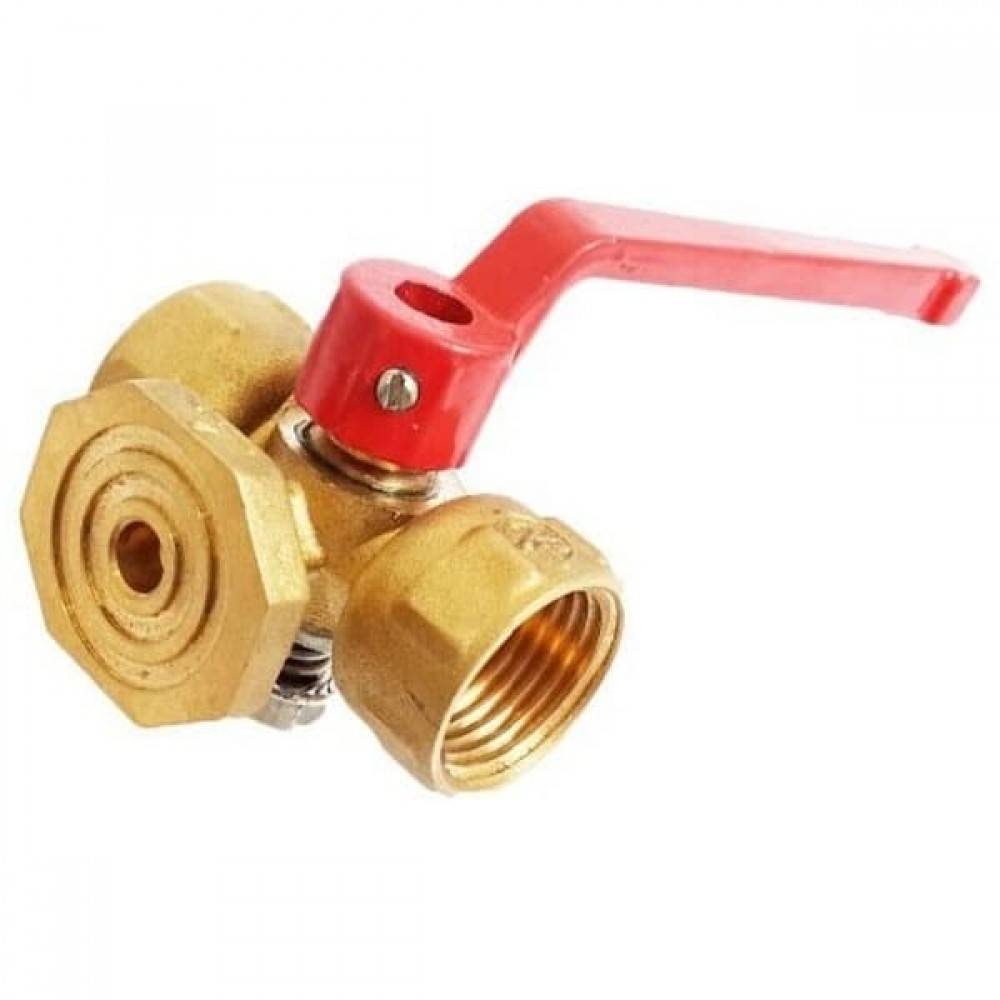

Трехходовой кран под манометр имеет возможность подключения измерительного прибора, что в свою очередь позволяет контролировать работу определенного участка трубопроводной системы. Также при помощи такого крана можно производить продувку системы.

В корпусе трехходового крана под манометр предусмотрено наличие сливного отверстия, а также запорный элемент с Т-образным каналом. Поворот рычага управления краном позволяет в рабочем режиме направить поток рабочей среды в нужное направление.

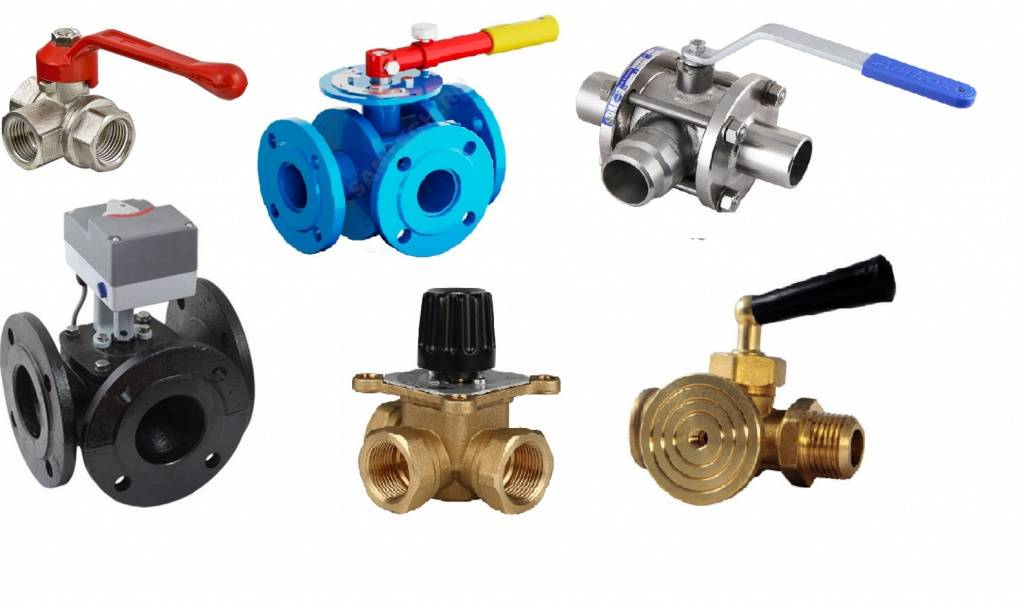

Сейчас довольно широко при монтаже трубопроводных систем используются шаровые трехходовые краны. Они довольно легко распределяют потоки рабочих сред. Раньше вместо шаровых кранов применялись вентили. Это приносило определенное количество неудобств. Были нужны регулярные технические проверки.

Такие вентиля имели весьма крупные размеры и большую массу. Такие обстоятельства, конечно же, намного усложняли процесс эксплуатации.

Трехходовые шаровые краны обладают рядом неоспоримых преимуществ:

• отсутствие необходимости в частых проверках и техническом обслуживании;

• компактность в размерах и весе;

• простота и лёгкость в управлении;

• долговечность и устойчивость к различным воздействиям;

• возможность использования в загрязнённой рабочей среде;

• простота конструкции.

За время эксплуатации шаровых трехходовых кранов были выявлены и некоторые небольшие минусы. К примеру невозможность эксплуатации в условиях с температурой выше 200 градусов по Цельсию. Но, при сравнении этих немногочисленных недостатков с вышеперечисленными достоинствами, можно прийти к выводу, что не остаётся никаких сомнений в эффективной работе шаровых трехходовых кранов.

Наша команда “Армстрой” поможет Вам в любых вопросах.

Общие сведения

Водопроводные краны делятся на два основных вида

1. Смесители. Устанавливаются на мойку, умывальник, ванную, душ. Регулирую подачу и смешивание воды в одной точки.
2. Запорные арматуры, монтируются на водопроводные трубы и выполняют функцию перекрытия в системе.

Вентильные краны

Запорный кран с вентилем. В кранах с вентилем или барашком внутри установлена кран-букса, которая и производит перекрытие жидкости. Когда барашек раскручивается, из выходного отверстия, поднимается кран-букса и освобождает проход. При закручивании крана, она опускается и перекрывает поток воды, для увеличения герметизации на ней установлена резиновая прокладка.

Детали крана

• Барашек (вентиль)
• Шпиндель
• Уплотнительная гайка
• Корпус
• Шайба с прокладкой
• Гнездо.

Корпус (его часто называют елочкой) по центру имеет излив, а с двух сторон вентиля с кран-буксами. Один барашек контролирует подачу горячей воды, другой холодной. В центре потоки смешиваются и попадают в излив.

Шаровой кран для установки на трубы.

Перекрытие воды происходит благодаря шару, в котором по центру сделано отверстие. При повороте рычага, шар разворачивается, и по центру образуются проход для воды. Когда рычаг возвращается в исходное положение, шар разворачивается, отверстием перпендикулярно к трубе, а целые сферические стороны шара перекрывают трубы.

Рекомендация. Перекрытие крана должно происходить плавно, не допуская резких движений. Это поможет снизить риск повреждения водопроводной магистрали.

Устройство шарового крана

Шаровые запорные арматуры делятся на:

• Полнопроходные с равнозначными диаметрами трубы и крана
• Редукцированными. Диаметр фитинга меньше сечения трубы. Краны данного вида минимизируют возникновение гидравлического удара.

Тип монтажа

• Резьбовой. Резьба может быть, как внутренняя, так и внешняя. Фитинг соединяется муфтой или ввинчивается в трубу.
• Комбинированной. На фитинге есть два вида резьбы. С одной стороны внешняя с другой внутренняя.
• Приварной. Запорный кран приваривается к трубопроводу.
• Фланцевый. Фланец – это отдельная деталь, круглой или квадратной формы с отверстиями по периметру, для болтов или шпилек. Фланцы привариваются к трубе и фитингу, после производится их соединение с использованием герметичной резиновой прокладки.

Шаровой однорычажный смеситель

Производители предлагают две модели механизма:

• Шаровой. Смешивание и подача воды происходит благодаря трем отверстиям в картридже.
• Керамический. Подача и регулировка воды осуществляется благодаря отполированным металлокерамическим пластинам. Устройство крана довольно сложное. Большой популярностью конструкция не пользуется.

Бесконтактные смесители

У таких смесителей нет, ни рычага, ни вентилей. Срабатывают они от сенсора. Датчик срабатывает на движение объекта. Модели делятся на — стандартные и высокотехнологичные. Стандартные смесители имеют только подачу воды от сенсора. Параметры выставляются с помощью рычагов установленных на корпусе.

Высокотехнологичные могут регулироваться жестом. Или иметь сенсорную панель, на которой выставляются требуемые параметры. Выпускаются модели с пультом дистанционного управления и множеством других дополнительных функций.

Недостаток таких смесителей в их энергозависимости, высокой стоимости и при поломке, скорее всего, придется покупать новое устройство.

Три основные разновидности

Вариантов конструкции шаровых кранов существует достаточно много. Но чаще всего при сборке разного рода коммуникаций используется арматура этого типа:

1. Латунная с разборным корпусом. Именно эта разновидность шаровых кранов чаще всего применяется при монтаже бытовых водопроводных и отопительных систем. Стоят такие устройства относительно недорого. Поэтому при поломке их обычно не ремонтируют, а просто меняют на новые.
2. Стальная с цельным корпусом. Этот вид кранов отличается повышенной степенью надежности и используется обычно на разного рода промышленных объектах на важных участках магистралей.
3. Стальная с разборным корпусом. Краны этого типа также чаще всего используются в промышленности. Особенностью таких шаровых кранов является прежде всего то, что их можно ремонтировать без необходимости демонтажа с трубопровода.

Маркировка и ее расшифровка

Расшифровка маркировки шаровых кранов поможет вам подобрать подходящее изделие. На запарной арматуре используется следующая маркировка кранов шаровых:

DN – это показатель номинального диаметра. По этому показателю подбирают типоразмер изделия. Этот показатель указывается для всех металлических сантехнических элементов, которые устанавливаются на трубопроводы.
Рабочее давление обозначается буквами WSP, MOP, PN или WOG. Обозначение PN – это номинальное давление рабочей жидкости с температурой 20 градусов, при котором возможна длительная эксплуатация изделия. На импортной продукции встречается обозначение WOG или WSP. Первая аббревиатура указывает на то, что деталь можно устанавливать в трубопроводы с разными рабочими средами (газ, вода, масло). При этом обычно указывается максимальное рабочее давление водяного пара в градусах. Второй показатель указывает на максимальное давление пара при самой высокой температуре транспортируемой среды. MOP – это аналог PN, который указывается в барах. Это обозначение используется на газовой арматуре.
СW617N – это маркировка материала, из которого изготовлена запорная арматура. В данном случае это обозначение латуни согласно европейской системе стандартизации.
Числа, например 05/11, указывают на дату выпуска изделия. Первое число указывает на месяц, второе – на год выпуска

Это обозначение важно для контроля качества производимых деталей.
На изделия наносят стрелки, которые указывают на направление потока рабочей среды. Стрелок может быть несколько или одна.
Обязательно указывается минимальная и максимальная температура эксплуатации.

Материалы изготовления шаровых кранов

В продаже есть латунные и стальные шаровые краны. Латунные изделия устанавливают на трубы малого диаметра. Если появляется течь, достаточно подтянуть гайку, чтобы прижать тефлоновый сальник. Рабочий ресурс – 20 тысяч открываний и закрываний.

Эксплуатационные характеристики и преимущества латунных устройств:

• надежность и долговечность;
• кран не нуждается в техническом обслуживании и смазке;
• высокая герметичность обеспечивает отсутствие протечек;
• можно крепить в любом положении;
• безопасность рукоятки;
• предельная эксплуатационная температура до +150 градусов;
• рабочее давление – не выше 1,6 МПа.

Стальная арматура не имеет болтовых соединений, поэтому полностью защищена от протечек. Технические характеристики и достоинства стальных изделий:

• поток жидкости быстро перекрывается;
• простое управление и установка;
• нет необходимости проводить техническое обслуживание и заменять детали;
• выдерживают высокие температуры рабочей жидкости;
• экономичность.
