Варианты схем
Нельзя сказать, что существует одна конкретная схема. Каждый случай имеет свои особенности, поэтому подключение УЗО может производиться по-разному. Во-первых, устройство применяется в сетях однофазного и трёхфазного напряжения (это уже две разные схемы). Во-вторых, можно установить УЗО на вход и защитить таким образом от токовых утечек всю квартиру. А можно производить монтаж устройств для каждой отдельной линии, тем самым защищая только определённый участок электрической сети.
Пример подключения УЗО в однофазной сети на видео:
Так как схема для подключения УЗО имеет несколько вариантов, очень важно, чтобы вы могли их читать. Сейчас в паспортах многих электробытовых приборов и техники указано, как и через какой тип УЗО необходимо выполнять их подключение к электрической сети
Рассмотрим, как правильно подключить УЗО, на нескольких общих примерах
Рассмотрим, как правильно подключить УЗО, на нескольких общих примерах.
Что такое однофазная сеть?
При однофазной электрической сети потребители запитаны по двум проводникам – фаза и рабочий ноль. Номинальное напряжение в таких сетях – 220 В.
Однофазная сеть может быть двухпроводного и трёхпроводного исполнения. В первом случае используется два проводника – фазный и нулевой, на схемах они обозначаются английскими буквами «L» и «N».
Второй вариант помимо фазы и ноля предусматривает ещё наличие проводника защитного заземления (его обозначение «РЕ»). Основная функция этого заземляющего провода – дополнительно защитить людей от поражения электрическим током. За счёт его подсоединения к корпусам электроприборов, в случае замыкания фазы на корпус произойдёт отключение электропитания. Это спасёт и жизнь человека, и саму технику от перегорания.
А теперь поговорим о том, какой может быть схема подключения УЗО в однофазной сети.
Подключение на входе (в однофазной сети)
В этом случае монтаж УЗО производится в щитке после вводного двухполюсного автомата. Вслед за устройством защитного отключения располагаются отходящие автоматические выключатели. Такая схема включения УЗО обеспечивает одновременную защиту от токовых утечек всем отходящим потребителям.
Недостаток схемы в сложности поиска места повреждения. Например, произошло замыкание фазы на металлический корпус какого-то бытового прибора, включенного в данный момент в розетку.
Происходит срабатывание УЗО, в квартире исчезает напряжение. Если в это время в розетки были включены несколько приборов, то сразу определить повреждённый будет проблематично.
Такая схема имеет и положительные стороны. За счёт того, что используется только одно устройство защитного отключения, монтаж распределительного щитка обойдётся дёшево, да и сам он будет небольших размеров.
Имейте в виду, что широкое распространение получила ещё одна разновидность такой схемы, в ней между вводным автоматом и УЗО принято устанавливать счётчик электрической энергии.
Подключение на входе и на отходящих линиях (в однофазной сети)
При таком варианте схемы установка УЗО производится после вводного автоматического выключателя и ещё на каждую отходящую линию.
О том, что такое селективность поговорим чуть ниже.
Например, произошла утечка тока на одной из отходящих линий. Должно сработать устройство, которое защищает именно эту группу.
Если по каким-то причинам УЗО не отработало, то через определённое время (это называется выдержкой времени) отключится общее УЗО на входе, оно как бы подстраховывает отходящее.
Несомненный плюс такой схемы в том, что в момент повреждения будет отключаться только аварийная линия, а во всей остальной квартире подача напряжения не прекратится.
Недостатки подобной схемы в больших габаритах распределительного щитка и в дороговизне (УЗО – вещь не дешёвая, а при таком варианте их понадобится несколько).
На видео сравнение нескольких схем подключения:
https://youtube.com/watch?v=EQs-iqz-kAE
Можно немного сэкономить и опустить в этой схеме однофазное УЗО на входе, то есть выполнить монтаж только групповых устройств на отходящих линиях. Многие электрики вообще считают вводное УЗО лишней тратой денег, потому что каждая линия уже имеет свою защиту. Но как мы говорили выше, оно является своеобразной подстраховкой, на случай если выйдет из строя групповое устройство. Поэтому здесь всё зависит от ваших финансовых возможностей. Есть деньги – монтируйте схему с УЗО на входе. Если так накладно, установите только отходящие устройства, это тоже будет замечательно. Многие люди совсем не ставят УЗО, предпочитая экономить средства на собственной безопасности.
Монтаж электрощита своими руками — что куда установить?
Перед тем, как собрать электрощиток своими руками, необходимо запомнить, что работа с цепями высокого напряжения представляет опасность для жизни. Поэтому необходимо обязательно выполнять правила, связанные с электробезопасностью.
Основным правилом сборки электрощитов является то, что работать можно только при отключенной электропроводке. Для того, чтобы убедиться в отсутствии напряжения на элементах электрощитка, можно воспользоваться индикаторной отверткой. И только в крайнем случае можно работать при наличии напряжения, но обязательно с использованием специальных диэлектрических перчаток.
- Выбор и установка корпуса щитка.
При выборе корпуса электрощитка желательно выбирать пластмассовый корпус. Вид корпуса также зависит от типа электропроводки в доме. В случае открытой проводки производится навесной монтаж корпуса, когда он устанавливается прямо на стену на высоте около полутора метров. При наличии скрытой проводки необходимо в стене делать специальную нишу. К стене корпус крепится с помощью саморезов или шурупов с дюбелями. В любом случае схема монтажа электрощитка предусматривает обеспечение свободного доступа к нему. Подключение электросчетчика.
По негласным правилам сетевых компаний, с целью предотвращения воровства электроэнергии, электросчетчик должен подключаться непосредственно к вводу сети. Его установка обычно осуществляется сетевой компанией. В случае необходимости схему подключения однофазного счетчика можно внедрить самостоятельно. В таком приборе имеются 4 клеммы:
- к клемме № 1 подключается входной фазовый провод, идущий от внешней сети;
- к клемме № 2 подключается фазовый провод, идущий в дом к потребителям электроэнергии;
- к клемме № 3 подключается входной нулевой провод, идущий от внешней сети;
- к клемме № 4 подключается нулевой провод, идущий в дом к потребителям электроэнергии.
Установка автоматов, УЗО и шин.
Для установки автоматов и УЗО обычно в щитке предназначены специальные DIN-планки. Их обычно три – две коротких и одна длинная. На коротких планках устанавливаются основной выключатель сети и УЗО. На длинной планке устанавливаются автоматы выключения отдельных линий. С помощью распределительной шины входы автоматов выключения линий соединяются между собой. Для этого отворачиваются клеммы и в них вставляются загнутые концы шины, после чего клеммы заворачиваются.
Для установки на DIN — планках в автоматах и УЗО имеются специальные фиксаторы, которые надежно крепят эти устройства.
С помощью саморезов в корпусе электрощитка устанавливаются нулевая шина и шина заземления.
Создание схемы
Электрический щиток в частном доме или квартире начинается с проектных работ, а именно – создания монтажной схемы. При этом желательно придерживаться рационального подхода к распределению будущих элементов. Это позволит не только сделать устройство более компактным, но и сэкономить на проводке. На данном этапе окончательно определяется место для монтажа готового оборудования.
Как рассчитать количество мест в электрощите
Рациональный подход при проектировании распределительного щита, в первую очередь, подразумевает грамотный расчёт количества мет под устанавливаемое оборудование. На практике в этом нет ничего сложного, поскольку все современные компоненты электрических щитов имеют строго унифицированные размеры.
За единицу измерения здесь считается один модуль. Эта площадь равна месту, которое занимает автоматический выключатель с одним полюсом. Его ширина равняется 17 с половиной сантиметров. Данный стандарт является международным и подходит для любых современных электротехнических компонентов.
Для удобства проведения расчётов предлагаем вам таблицу с основными компонентами, которые могут потребоваться в распределительном щите.
Таблица размеров модулей:
Пример простого расчёта для распределительного щита
Для практического понимания, как проводятся подобные расчёты, приведём небольшой пример для простого щитка распределения в квартире или частном доме.
На рисунке размещена схема, в которую включён счётчик электрической энергии. По условиям нашей задачи ввод основной линии выполнен при помощи кабеля ВВГнг сечением – 3*6 квадратных миллиметров. Теперь проведём подсчёт установленных в щите модулей и занимаемого ими места:
- на входе автоматический выключатель с двумя полюсами = 2 модуля;
- далее установлен счётчик электроэнергии = 6 модулей;
- после счётчика два УЗО = 4 модуля;
- автоматические выключатели с одним полюсом в количестве шести штук = 6;
- нулевые шины, предназначенные для двух УЗО = 2.
Подведём итоги суммировав все модули и получим – 20 мест и это для простейшего щита распределения. Поскольку все специалисты рекомендуют закладывать в расчёты определённый запас, на случай установки дополнительных компонентов, понимаем, что корпус для щитка надо приобретать, как минимум, на 24 места. Желательно это значение увеличить до 40, чтобы впоследствии не столкнуться с проблемой нехватки места.
Схема небольшого щита распределения Источник avatars.mds.yandex.net
Несколько слов про УЗО
При проектировании и монтаже важно помнить ещё об одном моменте – включение в схему УЗО. Эта аббревиатура расшифровывается как – устройство защитного отключения
Как и автомат УЗО является устройством защиты, но намного более чувствительным.
Автоматические выключатели рассчитаны на работу с короткими замыканиями в сети. Ток при таких нагрузках может достигать сотен ампер. Однако даже пара десятков миллиампер могут пагубно сказаться на человеческом здоровье. УЗО защищают именно от таких неприятностей.
Например, ребёнок засунул в розетку посторонний предмет, и ток будет мгновенно отключён. Плюс к этому необходимо добавить вид заземления в квартире. Уже повсеместно используется система с тремя фазами и нолём (международный стандарт TN-C). УЗО в такой системе является единственной и надёжной защитой от перегрузок.
Что устанавливается в боксе
Перед сборкой электрощита для частного дома необходимо разобраться, из чего он состоит, что устанавливается внутри и как. Давайте перечислим, что включает в себя комплект:
- Корпус, на котором установлена дверка. Это и есть искомый бокс.
- Одна или несколько DIN-реек. Представляет собой полоску особой формы, на которую насаживается автоматика.
- Шины N и PE. Используются для безопасного соединения нулевых проводов и подключения заземления.
- Автоматические выключатели, дифференциальные выключатели, УЗО. Используются для управления питанием линий и автоматического размыкания при повышении нагрузки до критической, коротком замыкании и пр.
- Счетчик. Сегодня счетчики часто устанавливают в щитках, чтобы сэкономить пространство и скомпоновать все электронные узлы в одном месте.
- Кабеля, которые сходятся к щитку от всех линий.
Разумеется, кабеля должны быть подобраны согласно мощности потребителей. Рассказывать об этом в этой статье мы не будем – на нашем сайте уже есть подробное описание правильного расчета кабелей. Вы сможете найти статью в соответствующем разделе или через поиск. Отметим лишь, что обычно в электрощиток в частном домеи квартире заводятся медные кабеля 1,5 квадрата на освещение, 2,5 квадрата на розетки и отдельные 2,5 или 4 квадрата на мощные потребители (бойлеры, электрокотлы и пр.). Более толстые кабеля в бытовых условиях не используют, поскольку подобный ампераж просто не выдержит счетчик. Также вам нужно будет выбрать автоматы и УЗО согласно нагрузке (на 1,5 квадрата 16А, на 2,5 – 25А). Продумайте все заранее, закупите качественные кабеля и автоматы, и только после этого приступайте к сборке. Линии желательно разводить отдельно на каждую комнату или группу комнат – к примеру, с одного автомата на 16А свет в ванной-туалете, со второго – в кухне-кладовке-коридоре, с третьего – спальня, с четвертого – гостиная. Подобным образом делается разводка розеток кабелем на 2,5мм2 – на одну комнату один кабель и автомат, на каждый мощный потребитель – отдельная линия.
Подключение автоматов перемычками и кабелями
Какие существуют ограничения, и какие документы необходимы
Сразу можно ответить, что перенести электрощит на другое место разрешается.
Однако, следует учитывать некоторые особенности такой работы:
Перенести предполагается только щиток с автоматами. В этом случае никаких разрешений и согласований не требуется. Эту работу можно выполнить самостоятельно или пригласить квалифицированного электрика, который выполнит перенос.
Предполагается установка вводного щитка с электросчетчиком. Если подводящий кабель позволяет перемещение без его удлинения, то его можно переносить. Уменьшение кабеля допустимо. Но после монтажа на новом месте придется опломбировать электросчетчик. Для этого подается заявка в энергосбыт. А подключение электроэнергии выполняют работники энергосбытовой компании по заявке собственника. Если требуется нарастить кабель ввода, этого делать самостоятельно нельзя. ПУЭ запрещает увеличивать длину путем скруток на кабеле, подходящем к электросчетчику. Провода должны быть целыми и визуально просматриваться. Если это условие выполнить невозможно, для переноса обращаются в электросети и энергосбыт, а соединения выполняют неразборными, путём гильзования или сварки проводников.
Что должно быть в щитке
Есть несколько вариантов компоновки щитка — это касается места установки вводного автомата и счетчика. В частном доме могут счетчик поставить на столбе, а автомат — на фасаде дома, почти под крышей.
Электрощит
В некоторых многоквартирных домах счетчики стоят в боксах на лестничных клетках. В этом случае шкаф нужен только под УЗО и автоматы. В других случаях он стоит в квартире. При модернизации электросети, шкаф придется приобретать с расчетом, чтобы туда поместился и счетчик тоже или покупать отдельный бокс под счетчик с вводным автоматом.
Схема электросети для небольшого дома или квартиры
При составлении схемы электропитания очень важна безопасность. В первую очередь она обеспечивается для людей: при помощи УЗО — устройства защитного отключения, которое устанавливается сразу после счетчика. Это устройство срабатывает, если ток утечки превышает пороговое значение (произошло замыкание на «землю» или кто-то сунул пальцы в розетку). Это устройство разрывает цепь, минимизируя возможность поражения электротоком. От УЗО фаза поступает на входы автоматов, которые тоже срабатывают при превышении нагрузки или при коротком замыкании в цепи, но уже каждый на своем участке.
Во вторую очередь необходимо обеспечить нормальную работу бытовой техники и электроприборов. Современная сложная техника управляется микропроцессорами. Им для нормальной работы требуется стабильное питание. Понаблюдав некоторое время за напряжением в нашей сети, его стабильным не назовешь: оно изменяется от 150-160 В до 280 В. Такой разброс импортная техника не выдерживает. Потому хотя-бы некоторые группы автоматов, подающих питание на сложную технику, лучше включить через стабилизатор. Да, стоит он немало. Но при скачках напряжения первыми «летят» платы управления. Они у нас не ремонтируются, а просто меняются. Стоимость такой замены — около половины стоимости устройства (больше или меньше зависит от типа устройства). Это вряд ли дешевле. Собирая электрощиток своими руками, или только его пока планируя, помните об этом.
Один из примеров компоновки щитка для небольшой схемы — на 6 автоматов
Устанавливается стабилизатор на одну или несколько групп и включается после УЗО и перед групповыми автоматами. Так как устройство это немаленькое, в щиток его установить не получится, а вот рядом — пожалуйста.
Также в щитке устанавливаются две шины: заземления и зануления. На шину заземления заводятся все заземляющие провода от приборов и устройств. На «нулевую» шину провод приходит от УЗО, и подается на соответствующие входы автоматов. Обозначается ноль обычно буквой N, при разводке принято использовать синий провод. Для заземления — белый или желто-зеленый, фазу ведут красным или коричневым проводом.

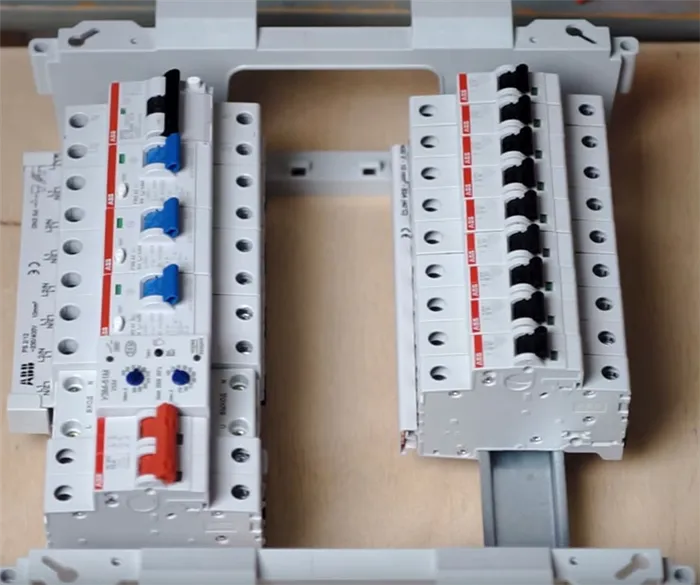

Один из вариантов собранного небольшого щитка
При самостоятельной сборке электрического щитка, нужно будет приобрести сам шкаф, а также рейки (называют DIN-рейки или ДИН-рейки), на которые крепят автоматы, УЗО и переключатели. При установке реек, проверьте уровнем их горизонтальность: не будет проблем с креплением автоматов.
Один из вариантов DIN-реек в корпусе щитка
Все автоматы должны между собой соединяться. Это можно сделать при помощи проводников — соединяя последовательно их входы, или при помощи готовой соединительной гребенки. Гребенка — надежнее, хотя и стоит дороже, но если учесть время, которое вы потратите на соединение всех автоматов, то вряд ли несколько десятков рублей имеют такое принципиальное значение.
Соединительная гребенка для автоматов в электрощите: ускорит процесс самостоятельной сборки
Схема на несколько групп
Не всегда схемы электропитания просты: групп потребителей разбивают по этажам, отдельно выводят хозпостройки, освещение гаража, подвала, двора и придомовой территории. При большом количестве потребителей кроме общего УЗО после счетчика, ставят такие же устройства, только меньшей мощности — на каждую группу. Отдельно, с обязательной установкой персонального защитного устройства, выводят электропитание для ванной комнаты: это одно из самых опасных помещений в доме и квартире.
Очень желательно поставить защитные устройства и на каждый из вводов, которые идут на мощную бытовую технику (более 2,5 кВт, а такую мощность может иметь даже фен). В купе со стабилизатором они создадут нормальные условия для эксплуатации электроники.
Тоже не самая сложная схема, но с более высокой степенью защиты — больше УЗО
В общем, при разработке точной схемы, вам придется найти компромисс: сделать систему безопасной и не потратить при этом слишком много денег. Оборудование брать лучше проверенных фирм, а оно стоит прилично. Но электросети — не та область, в которой можно экономить.
Вариант 2
Данный вариант щита является аналогичным предыдущей схемы. Тут только отсутствует прибор учета электроэнергии. Такие варианты щитов используются если счетчики находятся на улице в щитах учета или на лестничной площадке в этажных щитах. Первый вариант актуален для частного сектора, а второй для многоквартирных домов. Так как практически все соединения между защитными устройствами описаны в первом варианте, то особо комментировать тут нечего.
Единственное, что здесь можно отметить — это на вводе вместо установки автоматического выключателя можно выбрать рубильник (выключатель нагрузки). Он необходим для ручного отключения всего щита. Установка тут автомата приведет к дублированию номинала вводного автоматического выключателя из щита учета или из этажного щита. Этого делать не нужно.
Назначение оборудования и важность расчётов
Основное назначение распределительного щита – это защита домашней электросети от перегрузок, а самого помещения от пожара
Тут важно понимать, что проектирование и расчёты всех параметров необходимо провести с максимальной тщательностью
Например, при неправильном расчёте поперечного сечения проводки и монтаже недостаточной величины, нагрузка на сеть может вызвать возгорание изоляционного слоя. Другая крайность – установка слишком мощных автоматов. В таком случае, электроприборы с высоким потреблением энергии могут вызвать выгорание розеток.
Проводка большого сечения, не рассчитанного для конкретных условий, также оставляет сеть беззащитной. При скачке нагрузки, может не произойти защитных действий поскольку автоматические выключатели не успеют вовремя среагировать на критические показатели.
Примерная схема построения электрощита Источник ul-avesta.ru
Важная информация
Прежде чем узнать, как собрать электрощиток, следует ознакомиться с их основными видами. По способу установки их делят на:
- встраиваемые;
- накладные.
По материалу изготовления корпуса на:
- металлические;
- пластиковые.
Электрощиток в частном доме или квартире может быть любого из вышеперечисленных видов. При его выборе, учитывается как, будет производиться монтаж электро-щитка и его дальнейшая эксплуатация. Не лишним будет сказать и о производителях, как самих корпусов, так и комплектующих.
От качества приобретённых материалов во много зависит безопасность и надёжность оборудования. Наиболее известными брендами в этой сфере выступают:
- «ABB»;
- «IEK»;
- «Legrand»;
- «Schneider Electric».
Эти компании, за многие годы присутствия на рынке электроэнергетического оборудования, зарекомендовали себя с самой лучшей стороны.
В заключении вводной части перечислим основные компоненты на основе которых осуществляется сборка электро-щитка. К ним относятся:
- выключатели автоматического типа;
- корпус;
- крепёжная шина для автоматики (DIN-рейка);
- силовая проводка различного сечения;
- шины распределения питания (PE и N);
- электросчётчик .
Шины распределения питания для заземления Источник www.kipovec.ru В зависимости от конкретного назначения в щиток могут быть установлены дополнительные элементы или наоборот, некоторые не потребуются. Например, промежуточный распределительный щит, как правило, не требует установки счётчика. Более сложные конструкции могут включать в себя элементы сигнализации и прочих контролирующих приборов.
Порядок работ по сборке электрощитка 220в
1. Зачистка кабеля
Удалите ножом внешнюю изоляцию со всех проводов, ведущих в панель, и пометьте провода по группам. Согните пронумерованные провода и прикрепите их к импровизированному крючку на боковой стороне панели.
2.Примерка расстояний
Перед подключением кабелей необходимо сначала измерить и рассчитать, где будут находиться модульные блоки и какая длина кабеля потребуется для их подключения.
Установите DIN-рейку, нулевой проводник и заземляющую штангу. Вы ничего не прикручиваете и не ремонтируете, вы просто тестируете. Ваша задача — понять общее расположение блоков предохранителей и расположение кабелей
Уделите особое внимание тому, что вы должны сделать:
- Расстояние между рядами блоков предохранителей.
- Расстояние между автоматическими выключателями и шинами нулевого проводника.
Эти расстояния не должны быть слишком малы, иначе потом при монтаже будет очень неудобно разводить и соединять кабели.
3.Шинки заземления и зануления
После предварительной установки нейтральный проводник и заземляющая штанга должны быть присоединены и закреплены на распределительном щите. Подпишите номера групп над терминалами.
Поскольку заземляющие проводники никогда не горят, заземляющий проводник может быть установлен на верхней части распределительного щита без подвода провода. С другой стороны, нейтральный коллектор лучше всего разместить на полу. В аварийной ситуации у вас есть запасной провод, и, переместив линию электропередачи на более высокое место, вы можете переподключить все оборудование без необходимости замены или модернизации проводов.
Отделите нулевой и земляной провода от пучка зачищенных проводов (нулевой провод обычно синий, земляной — желто-зеленый), зачистите их с помощью зачистного инструмента и подключите по отдельности к шинам. Нет необходимости изготавливать дополнительные запасные части или дополнительные скрутки.
4. Сборка в электрощитке модульной аппаратуры
Установите и закрепите DIN-рейки. Установленные ранее защитные провода (нейтраль и заземление) должны находиться за DIN-рейкой. На DIN-рейке последовательно подключите автоматические выключатели в соответствии с их группами.
Придерживайтесь такого расположения модульных блоков:
- Сначала установите главный автоматический выключатель или выключатель-разъединитель.
- Затем реле напряжения (если предусмотрено электрической схемой).
- Автоматические выключатели для больших нагрузок (плита, духовка, сплит-система) или УЗО с выключателями сверхтока.
- Простые выключатели для розеток и выключателей расположены внизу.
Постарайтесь разместить все автоматические устройства в центре и оставьте достаточно места по бокам, чтобы проложить кабели или установить дополнительные модульные устройства позже. Очень практично использовать кронштейны для предотвращения подъема модульных блоков по рельсу.
Электрический щиток в квартире
Любая электрическая проводка в жилом помещении состоит из электрического ввода, электрощитка и групповой электрической сети, которая распределяет электропитание от щитка по всему помещению. Но многие из вас могут сказать, что у них в квартире нет никакого щитка. Но это не совсем так. Даже если у вас в квартире нет щитка, как такового, он просто расположен на этаже и является частью общего этажного распределительного щита (ЩЭ).
Если вы откроете этажный щиток, то увидите ряд автоматов защиты, отдельно сгруппированных и предназначенных для вашей квартиры. Эта группа автоматов защиты для вашей квартиры отличается от отдельного квартирного щитка в проводке квартиры только отсутствием отдельного корпуса и местом расположения. В остальном подвод питания, соединение автоматов и распределение электропитания по группам то же самое.
Электромонтаж квартирного щитка производится на основе электрической схемы. Если вы приобретаете щиток в сборе, то электрическая схема щитка должна прилагаться. Если вы предполагаете монтировать щиток самостоятельно, то нужно позаботиться чтобы схема щитка делалась вместе с электропроектом. А если вы имеете техническое образование можно сделать схему электрощита самостоятельно.
Как произвести расчет электрической сети жилого помещения читайте в отдельной статье : Расчет сечения кабеля, автоматов защиты. Здесь же я на примере, расскажу, как читать электрическую схему щитка, приведу несколько примеров и в конце статьи дам ссылку на скачивание 19 электрических схем щитков. Схемы можно скачать непосредственно с сайта без сторонних переадресаций бесплатно.
Организация ввода кабелей в электрический щиток
Правильное размещение кабелей в коробке значительно облегчает монтажные работы по подключению оборудования. Хорошая пусковая панель имеет съемную крышку для проводки. На нижней, верхней или, реже, задней части корпуса имеются перфорированные отверстия, которые можно просверлить или прорезать острым предметом.
Типовой размер этих отверстий рассчитан на размещение специальной гофрированной трубки диаметром 16-20 мм. В модульных моделях проще вставлять кабели, так как они вставляются в коробку по отдельности. С коробками скрытого монтажа дело обстоит сложнее — сначала нужно проложить кабели, и только потом закрепить коробку в нише.
Так же легко можно закрепить кабели на входе в коробку. Обычно алебастр бросают в гермоввод в том месте, где кабели входят в коробку. Если выбрана электрическая коробка со специальными пластинами или заглушками, кабели закрепляются путем удаления этих элементов коробки.
Процедура выполняется следующим образом:
- Снимается защитная крышка, и кабель питания сначала вставляется рядом с устройством автоматической подачи. Если кабели проложены в гофрированной трубке, ее необходимо отрезать перед установкой питателя.
- Кабель должен быть прикреплен к планке с отверстиями или гребенке и закреплен пластиковой лентой, которая укорачивается до необходимой длины с помощью кабелереза.
- Каждый кабель должен быть помечен маркером, как показано на рисунке, кабели в темной оболочке должны быть помещены в светлую термоусадочную трубку и промаркированы.
- После завершения работ по закреплению кабелей вырежьте выемку в заглушке, чтобы она плотно прилегала.
- Крышка устанавливается в монтажное положение и закрепляется винтами.
