Использование трехфазного узо
Данное электротехническое оборудование применяется в промышленных условиях. Подключение трехфазного УЗО на производстве позволяет предохранить не только поражения электричеством работников, но и служит средством предупреждения пожаров (это основное его предназначение). Обеспечить безопасные условия труда поможет устройство с подходящими характеристиками.
Правильно подобранное по назначению защитное устройство, позволит избежать возникновения ряда аварийных ситуаций.
Разновидности УЗО и его принцип работы
Выпускается 2 типа защитных устройств. Это электромеханическое и электронное оборудование. По принципу действия они идентичные. Основным различием и преимуществом электромеханического прибора является:
- работа без подачи на прибор электроэнергии;
- простота, надежность схемы изделия.
Ток утечки при повреждении изоляции и касания оголенного участка вызывает срабатывание защиты – это принцип действия каждого типа прибора.
Устройство с электронной схемой, устанавливается с подведением питания. Основой его работы является в создании импульса на исполняющее реле при утечках.
Поэтому используются такие приборы редко, хотя цена их ниже, чем на электромеханические устройство защиты.
Причины срабатывания УЗО
Срабатывание дифзащиты не всегда происходит из-за неисправностей электропроводки или попадания человека под высокое напряжение. Условно все причины отключения можно разделить на ложные и аварийные.
К ложным случаям можно отнести следующие ситуации:
- Неисправность кнопки «ТЕСТ». Эта кнопка производит проверку работоспособности защиты. Для этого при её нажатии производится подключение резистора к одной из катушек внутри дифреле. При залипании контактов кнопки происходит аварийное отключение при подаче питания и отключенных отходящих проводах.
- Неисправен механизм УЗО. При неисправности рычажного механизма отключение происходит независимо от наличия напряжения, при хлопке дверью или ударах по стене. Для проверки можно постучать ручкой отвёртки по корпусу устройства.
- Неправильное подключение прибора. При использовании вместо нейтрального проводника заземляющего отключение происходит при включении любого из электроприборов, подключённых к устройству. Если все аппараты отключены, а лампы выключены, то аварийное срабатывание защиты отсутствует.
Кроме ложных отключений существуют аварийные ситуации, при которых срабатывание защиты необходимо. В этих случаях отключение может спасти жизнь людям или дом от пожара:
- Попадание человека по высокое напряжение. При этом через тело начинает идти ток утечки и отключение УЗО прекращает его воздействие на организм.
- Нарушение изоляции. Происходит из-за попадания в электроприбор или переходную коробку влаги или разрушения изоляции.
Обеспечение селективной работы
Для обеспечения селективности нескольких УЗО, подключенных последовательно, нужно правильно их выбрать по значениям тока и времени. Главную роль играют такие параметры УЗО, как временные и токовые уставки. Эти устройства отличаются от остальной автоматики тем, что их селективность может быть выставлена не только по значению времени, но и по току.
Исходя из временного интервала селективное УЗО имеет две разновидности:
- Тип «S» с выдержкой времени 0,15-0,5 с.
- Тип «G» с выдержкой времени 0,06-0,08 с.
Обратите внимание на то, что обыкновенное УЗО без функции селективности срабатывает через 0,02-0,03 с после обнаружения утечки тока. Такое устройство устанавливают для отходящих групповых потребителей, а тип «S» или «G» подходит для монтажа на входе (вблизи с источником питания)
Способ обеспечения селективности УЗО на видео:
Запомните, что вышестоящее УЗО должно иметь в три раза большую выдержку по времени, чем у устройств, защищающих отходящие линии. Аналогичная разница нужна и в варианте, когда селективная работа выстраивается по номинальному дифференциальному току отключения. Эта величина у вводного устройства должна в три раза превосходить ток групповой защиты.
Если сказать проще, вводное УЗО при возникновении утечки фиксирует разницу в величинах входного и выходного тока, но не реагирует. Оно как бы даёт возможность отработать нижестоящим устройствам. И только в том случае, если по какой-то причине эти устройства не сработали (из-за поломки самого УЗО либо допущенных ошибок при коммутировании схемы), через определённое время отключится селективное УЗО на вводе. Оно является своего рода подстраховкой групповым устройствам.
Есть ещё один случай, когда отработает вводное устройство – если токовая утечка возникнет между ним и групповым УЗО, расположенным ниже. Чтобы было понятнее, объясним на примере. Предположим вводное устройство вместе со счётчиком электроэнергии и общим автоматом смонтированы в распределительном щите, расположенном на улице. А устройства для отходящих линий установлены в щите, который расположен внутри дома. Если на кабеле между этими двумя щитами возникнет токовая утечка, то среагирует и отключится селективное УЗО на вводе.
Селективность – хорошо это или плохо – на видео:
Варианты схем
Нельзя сказать, что существует одна конкретная схема. Каждый случай имеет свои особенности, поэтому подключение УЗО может производиться по-разному. Во-первых, устройство применяется в сетях однофазного и трёхфазного напряжения (это уже две разные схемы). Во-вторых, можно установить УЗО на вход и защитить таким образом от токовых утечек всю квартиру. А можно производить монтаж устройств для каждой отдельной линии, тем самым защищая только определённый участок электрической сети.
Пример подключения УЗО в однофазной сети на видео:
Так как схема для подключения УЗО имеет несколько вариантов, очень важно, чтобы вы могли их читать. Сейчас в паспортах многих электробытовых приборов и техники указано, как и через какой тип УЗО необходимо выполнять их подключение к электрической сети. Рассмотрим, как правильно подключить УЗО, на нескольких общих примерах
Рассмотрим, как правильно подключить УЗО, на нескольких общих примерах.
Что такое однофазная сеть?
При однофазной электрической сети потребители запитаны по двум проводникам – фаза и рабочий ноль. Номинальное напряжение в таких сетях – 220 В.
Однофазная сеть может быть двухпроводного и трёхпроводного исполнения. В первом случае используется два проводника – фазный и нулевой, на схемах они обозначаются английскими буквами «L» и «N».
Второй вариант помимо фазы и ноля предусматривает ещё наличие проводника защитного заземления (его обозначение «РЕ»). Основная функция этого заземляющего провода – дополнительно защитить людей от поражения электрическим током. За счёт его подсоединения к корпусам электроприборов, в случае замыкания фазы на корпус произойдёт отключение электропитания. Это спасёт и жизнь человека, и саму технику от перегорания.
А теперь поговорим о том, какой может быть схема подключения УЗО в однофазной сети.
Подключение на входе (в однофазной сети)
В этом случае монтаж УЗО производится в щитке после вводного двухполюсного автомата. Вслед за устройством защитного отключения располагаются отходящие автоматические выключатели. Такая схема включения УЗО обеспечивает одновременную защиту от токовых утечек всем отходящим потребителям.
Недостаток схемы в сложности поиска места повреждения. Например, произошло замыкание фазы на металлический корпус какого-то бытового прибора, включенного в данный момент в розетку.
Происходит срабатывание УЗО, в квартире исчезает напряжение. Если в это время в розетки были включены несколько приборов, то сразу определить повреждённый будет проблематично.
Такая схема имеет и положительные стороны. За счёт того, что используется только одно устройство защитного отключения, монтаж распределительного щитка обойдётся дёшево, да и сам он будет небольших размеров.
Имейте в виду, что широкое распространение получила ещё одна разновидность такой схемы, в ней между вводным автоматом и УЗО принято устанавливать счётчик электрической энергии.
Подключение на входе и на отходящих линиях (в однофазной сети)
При таком варианте схемы установка УЗО производится после вводного автоматического выключателя и ещё на каждую отходящую линию.
О том, что такое селективность поговорим чуть ниже.
Например, произошла утечка тока на одной из отходящих линий. Должно сработать устройство, которое защищает именно эту группу.
Если по каким-то причинам УЗО не отработало, то через определённое время (это называется выдержкой времени) отключится общее УЗО на входе, оно как бы подстраховывает отходящее.
Несомненный плюс такой схемы в том, что в момент повреждения будет отключаться только аварийная линия, а во всей остальной квартире подача напряжения не прекратится.
Недостатки подобной схемы в больших габаритах распределительного щитка и в дороговизне (УЗО – вещь не дешёвая, а при таком варианте их понадобится несколько).
На видео сравнение нескольких схем подключения:
https://youtube.com/watch?v=EQs-iqz-kAE
Можно немного сэкономить и опустить в этой схеме однофазное УЗО на входе, то есть выполнить монтаж только групповых устройств на отходящих линиях. Многие электрики вообще считают вводное УЗО лишней тратой денег, потому что каждая линия уже имеет свою защиту. Но как мы говорили выше, оно является своеобразной подстраховкой, на случай если выйдет из строя групповое устройство. Поэтому здесь всё зависит от ваших финансовых возможностей. Есть деньги – монтируйте схему с УЗО на входе. Если так накладно, установите только отходящие устройства, это тоже будет замечательно. Многие люди совсем не ставят УЗО, предпочитая экономить средства на собственной безопасности.
Разновидности УЗО по принципу действия
По принципу действия бывает УЗО электронное и электромеханическое.
Для работы электронного устройства недостаточно появления токовой утечки, обязательно необходима ещё питающая сеть. Его схема дополнена электронным встроенным усилителем, получающим питание от внешних источников электричества. И если по какой-то причине на этот усилитель не будет поступать напряжение, устройство не сработает. По этой причине электромеханическое УЗО считается более надёжным, чем электронное, и получило большее распространение.

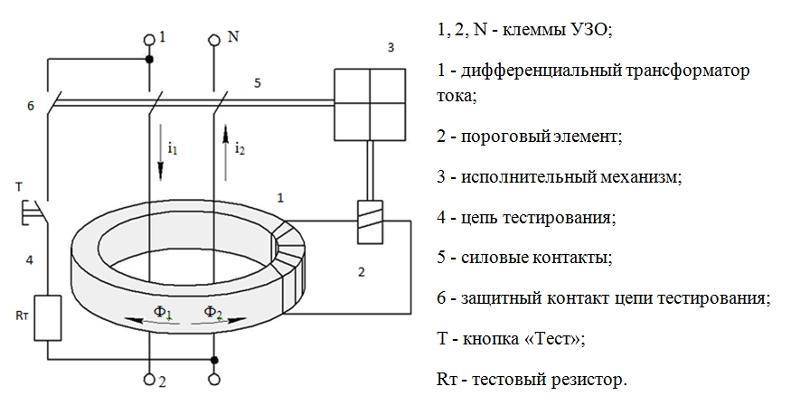

Рассмотрим, как конструктивно устроено и по какому принципу работает электромеханическое УЗО. Оно состоит из четырёх основных узлов: расцепляющего механизма и электромагнитного реле (они работают в связке), самого трансформатора дифференциального тока и проверочного элемента.
К трансформатору подключены встречные обмотки фазы и ноля. При нормальном режиме сети эти провода способствуют наведению в трансформаторном сердечнике магнитных потоков, имеющих относительно друг друга встречное направление. За счёт противоположной направленности сумма этих потоков равна нулю.
Электромагнитное реле подключено во вторичную трансформаторную обмотку и при нормальном режиме сети находится в покое. Как только появляется утечка, по проводам фазы и нуля начинают течь различные токовые величины. В итоге на трансформаторном сердечнике магнитные поля будут отличаться теперь не только по направлению, но и по величине. Сумма магнитных потоков больше не равна нолю. Ток, появившийся во вторичной трансформаторной обмотке, в определённый момент достигает значения, при котором работает электромагнитного реле. Соответственно сразу же среагирует расцепляющий механизм и УЗО отключается.
Всё-таки до сих пор механика преимущественнее электроники, поэтому при покупке выбирайте электромеханическое УЗО.
Схема включения УЗО, обозначение УЗО на схеме, схема подключения однофазного и трехфазного УЗО
Установка УЗО значительно повышает уровень безопасности при работе на электроустановках. Если УЗО обладает высокой чувствительностью (30 мА), то при этом обеспечивается защита от прямого контакта (прикосновения).
Тем не менее, установка УЗО не означает от выполнения обычных мер предосторожности при работе на электроустановках. Установите УЗО на панели или корпусе. Подключите оборудование в точном соответствии со схемой
Включите все нагрузки, подключенные к защищаемой сети
Подключите оборудование в точном соответствии со схемой. Включите все нагрузки, подключенные к защищаемой сети
Установите УЗО на панели или корпусе. Подключите оборудование в точном соответствии со схемой. Включите все нагрузки, подключенные к защищаемой сети.
Срабатывает УЗО
Если УЗО срабатывает, выясните, какое устройство является причиной срабатывания, путем последовательного отключения нагрузки (отключаем по очереди эл. оборудование и смотрим результат). При обнаружении такого устройства его необходимо отключить от сети и проверить.
Если электрическая линия имеет очень большую длину, обычные токи утечки могут быть достаточно велики. В этом случае имеется вероятность ложных срабатываний. Чтобы избежать этого, необходимо разделить систему, по крайней мере, на два контура, каждый из которых будет защищен своим УЗО.
Можно расчитать длинну электрической линии.
При невозможности определения документальным способом суммы токов утечки проводки и нагрузок, можно пользоваться примерным расчетом (в соответствии с СП 31-110-2003), принимая ток утечки нагрузки равным 0,4мА на 1А потребляемой нагрузкой мощности и ток утечки электросети равным 10мкА на один метр длины фазового провода электропроводки.
Пример расчета УЗО
Для примера рассчитаем УЗО для электроплиты, мощностью 5 кВт, установленную на кухне малогабаритной квартиры.
Примерное расстояние от щитка до кухни может составлять 11 метров, соответственно расчетная утечка проводки составляет 0,11мА. Электроплита, на полной мощности, потребляет (приближенно) 22.7А и обладает расчетным током утечки 9,1мА.
Таким образом, сумма токов утечки данной электроустановки составляет 9,21мА. Для защиты от токов утечки можно использовать УЗО с номиналом тока утечки 27,63мА, что округляется до ближайшего большего значения существующих номиналов по диф.
току, а именно УЗО 30мА.
Важно
Следующим шагом, является определение рабочего тока УЗО. При указанном выше максимальном токе, потребляемым электроплитой, можно использовать номинал (с небольшим запасом) УЗО 25А, или с большим запасом – УЗО 32А.
Таким образом мы расчетно определили номинал УЗО, которое можно использовать для защиты электроплиты: УЗО 25А 30мА или УЗО 32А 30мА. (надо не забыть защитить УЗО автоматическим выключателем 25А для первого номинала УЗО и 25А или 32А для второго номинала).
Схема подключения УЗО
Схема подключения УЗО рассмотрим на примере. На фото. 1 показан фрагмент распределительного шкафа.
Фото. 1 Схема подключения трехфазного УЗО с автоматическим выключателем (на фото цифра1 УЗО, 2- автоматический выключатель) и однофазных УЗО (3).
УЗО не защищает от токов короткого замыкания, поэтому его устанавливают в паре с автоматическим выключателем. Что ставить раньше УЗО или автоматический выключатель в данном случае не принципиально. Номинал УЗО должен быть равным или немного больше наминала автоматическо выключателя. Например, автоматический выключатель 16 Ампер, значит, УЗО ставим 16 или 25 А.
Как видно на фото. 1 на трехфазное УЗО (цифра 1) подходят три фазных и нулевой проводник, а после УЗО подключен автоматический выключатель (цифра 2). Потребитель будет подключаться: фазные проводники (красные стрелки) с автоматического выключателя; нулевой проводник (синяя стрелка) – с УЗО.
Под цифрой 3 на фото показаны дифференциальные автоматы , соединенные сборной шиной, принцип работы диф. автомата такой же, как у УЗО, но он дополнительно защищает от токов короткого замыкания и не требует дополнительной защита от КЗ.
А подключение, что у УЗО, что у диф. автоматов одинаковое.
Подключаем к клемме L фазу, к N ноль (обозначения нанесены на корпусе УЗО). Потребители подключаются также.
Схема УЗО в квартире
Ниже приведена схема использования УЗО в квартире, для дополнительной защиты от поражения электрическим током.
Рис. 1 Схема УЗО в квартире.
В данном случае УЗО ставится до счетчика, на всю группу автоматических выключателей, чем обеспечивается дополнительная защита от поражения электрическим током и возникновения пожара.
Обзор известных производителей и брендов
На рынке электрооборудования находится много профессиональных и надежных производителей. Основными из них считаются:
- АВВ. Это шведско-швейцарский производитель электротехнического оборудования. Оборудование этого производителя отличается высоким качеством и надежностью в работе. Цена за штуку в пределах 800-3000 рублей;
- Фирма находится во Франции. Цена за штуку в пределах 1300—6500 рублей;
- Французский производитель, давно работающий на российском рынке. Цена за штуку в пределах 550-12200 рублей;
- Американская фирма. Фирма конкурирует с предыдущими фирмами по качеству. Цена за штуку в пределах 510-8000 рублей;
- Фирма представляет Германию. Качество несколько хуже, чем в предыдущих фирмах. Цена за штуку в пределах 2600—5800 рублей.
Особенности приборов для отключения нагрузки
Если электрическая система разделяется на контуры, то для каждой линии в цепочке устанавливают отдельный автоматический выключатель, а на выходе монтируют устройство защиты. Тем не менее, существует множество вариантов подключения. Поэтому, для начала необходимо разобраться с отличиями УЗО и другой автоматики.
Автоматические выключатели – усовершенствованные «пробки»
Годами ранее, когда отсутствовали современные приборы защиты сети, при увеличении нагрузки на общую линию происходило срабатывание «пробок» – простейшие приборы аварийного отключения электричества.
Со временем их значительно усовершенствовали, что позволило получить автоматы, которые срабатывают в следующих ситуациях – при коротком замыкании и чрезмерной нагрузке на линию. В общем электрощите может располагаться от одного до нескольких автоматических выключателей. Точное количество будет отличаться в зависимости от числа линий, которые имеются в конкретной квартире.
Стоит отметить, что чем больше отдельно идущих линий электропроводки, тем проще выполнить ремонтные работы. Ведь для того, чтобы сделать монтаж одного прибора, не потребуется отключение всей электросети.
Вместо устаревших «пробок» используют автоматические выключатели
Монтаж автоматики – это обязательный этап сборки электрощита для домашнего использования. Ведь выключатели моментально реагируют на перегрузку сети при возникновении замыкания. Тем не менее, они не защищают систему от утечки тока.
Цены на защитную автоматику
Защитная автоматика
УЗО – устройства автоматической защиты
УЗО – устройство, которое отвечает за контроль силы тока и предотвращает его потерю. По внешнему виду защитное устройство не имеет принципиальных отличий от автоматического выключателя, но функционирует иначе.
УЗО в электрощите
Стоит отметить, что это устройство с несколькими фазами, которое функционирует при напряжении 230/400 В и токах до 32 А. Тем не менее, прибор срабатывает и при меньших значениях.
Иногда используются приборы с обозначениями 10 мА с целью подведения линии в комнату с высоким уровнем влажности. Существует два основных типа УЗО. Для того, чтобы выбрать подходящий вариант, необходимо рассмотреть их подробнее.
Таблица №1. Разновидности УЗО.
| Вид | Описание |
| Электромеханические | Здесь основным функционирующим устройством является магнитопровод с обмотками. Его работа заключается в сравнении уровня тока, который уходит в сеть, а потом возвращается. |
| Электронные | Данный прибор позволяет сравнивать значения тока, но только здесь за этот процесс отвечает плата. Тем не менее, она функционирует только при наличии напряжения. |
Стоит отметить, что электромеханическое устройство пользуется большей популярностью. Ведь если потребитель случайно дотронется до проводника фазы при наличии обесточенной платы, получит удар током. В то время как электромеханическое УЗО останется работоспособным.
Получается, что УЗО предохраняет систему только от утечки тока, но оно считается бесполезным при повышенном напряжении на линии. Именно по этой причине его монтируют только в сочетании с автоматическим выключателем. Только два этих устройства позволят обеспечить полноценную защиту электрической сети.
УЗО и автомат
Поскольку устройство защитного отключения не снабжено своим «щитом», предохраняющим от коротких замыканий и сетевых перегрузок, вместе с ним непременно устанавливают автомат. Сопряжённые приборы функционируют особым образом: если выявлена утечка, то на ситуацию реагирует УЗО, а когда появляются сверхтоки, срабатывает автомат.
Выключатель дифференциального тока требуется предохранять от аварий автоматом, номинал которого равен номинальному току УЗО. Место установки автомата (перед или после защитного прибора) особой роли не играет
Также не столь важно, сколько именно защитных приборов подсоединено к УЗО
Подключение УЗО на несколько автоматов
В качестве примера рассмотрим схему, состоящую из двух УЗО на 25 А и вводного автомата на 40 А, к которым подключены свои группы автоматов.
Устройство защитного отключения необходимо защищать автоматом, имеющим равный или меньший номинал по току срабатывания
В этом случае к первому устройству дополнительно подсоединены два автомата с номиналом 6 А и 16 А, а ко второму — три автомата с номиналом 16 А и один автомат на 10 А. Вводной автомат не может служить щитом для первого УЗО, так как 40 А>25 А. Поэтому перед ним и ставят дополнительные автоматы номиналом не более 25 А (6 А + 16 А = 22 А).
Ко второму УЗО (на 40 А) подключены автоматы общим номиналом в 58 А. Они не защищают УЗО от слишком высокого тока, поэтому оно может выйти из строя прежде, чем вводной автомат отключит этот участок цепи от напряжения. Поэтому здесь рекомендуется заменить второе УЗО на более мощное, например, номиналом 63 А или защитить имеющееся отдельным автоматическим выключателем на 32 А, установленным на ступень выше обслуживаемых автоматов.
В частном доме для светильников и розеток можно устанавливать по одному УЗО. В квартире, кроме вводного щитка, следует обезопасить от аварийных ситуаций стиральную машинку, установив УЗО на 16 А.
Селективность УЗО
При создании внутренних электрических сетей главное значение уделяется безопасности. Основными угрозами для человека, которые несет в себе самый востребованный источник энергии, является поражение электрическим током и возгорание электропроводки (окружающих ее предметов), его следствием чаще всего оказываются пожары. Происходит это при токовых утечках, возникающих по причине нарушений изоляции электропроводки или неисправности электрооборудования.
Для защиты от дифференциальных токов в распределительных вводных щитках предусматривают установку УЗО (устройства защитного отключения), обеспечивающее экстренное отключение при токах утечки превышающих определенный уровень. Устанавливается оно на вводе после электросчетчика последовательно автоматическому выключателю. Номинальный ряд дифференциальных токов (при которых происходит срабатывание устройства) лежит в пределах 0.006 – 0.5 А.
Если говорить о противопожарных УЗО, рекомендованный для них ток будет составлять 0.1, 0.3 и 0.5 А, но для защиты человека уже номинал 0.1 А может оказаться смертельным, поэтому при выборе защитного выключателя следует рассматривать УЗО номиналами 0.006, 0.01 и 0.03 А.
Селективные УЗО
Современные электрические сети предусматривают создание двухуровневых систем защиты, иными словами селективных УЗО. На первом уровне устанавливается устройство защитного отключения с номинальным дифференциальным током 100 или 300 мА, оно же выступает как селективное противопожарное УЗО. На втором уровне выстраивается ряд групповых УЗО, включенных последовательно с первым (параллельно друг другу) и выступающих в роли защитных. Номиналы групповых автоматов (дифференциальные токи) должны ограничиваться значением 30 мА (не выше), а количество совпадать с числом контролируемых групп.
Таким образом, получается селективная защита каждой из групп, контролируемых отдельным автоматом. Объединение в группы в зависимости от схемы подключения и разводки сети может происходить по разному принципу, например каждый выключатель дифференциальный может контролировать:
- состояние электропроводки отдельной комнаты;
- отдельно электроосвещение или розетки питания всего жилья;
- цепь питания мощного электрооборудования (бойлера, электроплиты, стиральной машины).
Главным преимуществом селективной защиты считается то, что при отключении одной из групп питание остальных потребителей электроэнергии сохраняется.
Особенности выбора УЗО селективных цепей
При выборе устройств защитного отключения для организации селективной защиты следует руководствоваться рядом правил. Основными параметрами УЗО можно считать:
- номинальный пропускаемый ток;
- дифференциальный ток срабатывания;
- задержку срабатывания.
В отношении селективной защиты первый параметр интереса не представляет, он скорее интересен с точки зрения перегрузок, и должен соответствовать номиналу вводного автомата, а вот порогам срабатывания с задержкой отключения следует уделить особенное внимание. Чтобы обеспечить токовую селективность, номинал УЗО первого уровня должен быть не менее утроенного номинала группового автомата, так если во втором уровне установлены автоматы на 30 мА, то общий должен иметь порог не менее 100 мА
Чтобы обеспечить токовую селективность, номинал УЗО первого уровня должен быть не менее утроенного номинала группового автомата, так если во втором уровне установлены автоматы на 30 мА, то общий должен иметь порог не менее 100 мА.
В отношении временной селективности справедливо примерно тоже и значения временной задержки должны отличаться минимум в три раза. На срабатывание обычных УЗО уходит 20 – 30 мс после определения утечки, такие устройства пригодны для использования во втором уровне. Устройства, предназначенные для селективной защиты, выпускаются двух типов:
- тип S срабатывает с задержкой 0.15 – 0.5 с;
- тип G – 0.06 – 0.08 соответственно.
Для чего применяются УЗМ
В случае возникновения внештатной ситуации УЗМ отключает нагрузку, тем самым предохраняя аппаратуру от повреждения. По сути многофункциональное УЗМ представляет собой мощное электромагнитное реле с электронным управлением.
Подробнее…
Для чего применяются магнитные пускатели
По своему назначению электромагнитные пускатели делятся на обычные и реверсивные. В конструкции реверсивных магнитных пускателей заложено два обычных (в спаренном корпусе) с взаимной блокировкой друг друга, исключающей их одновременное включение и обеспечивающей электрическую блокировку. Подробнее…
Классификация селективного УЗО
За счет селективности исключено срабатывание последующих защитных устройств. Это позволяет быстро найти и устранить неисправность, из-за которой произошло срабатывание, с одновременным сохранением работоспособности на других участках электрической цепи.
Основной функцией устройств защитного отключения является защита людей от поражения электрическим током. Поэтому, рассматривая основные виды УЗО, следует в первую очередь учитывать их классификацию по току, при котором наступает срабатывание. Противопожарные защитные устройства реагируют на ток в 100 ,300 и даже 500 мА, тогда как для человека опасность наступает уже при 50 мА. Следовательно, не все УЗО могут быть использованы для защиты людей от поражения током. С этой целью применяются устройства, отключающие ток уже при 10-30 мА.
Селективные функции УЗО можно рассмотреть на простом примере. В современных квартирах, оборудованных по всем правилам, в электрощит устанавливается вводный автомат общего назначения. Следом за ним монтируются групповые приборы, обеспечивающие защиту отдельных потребителей или целых групп. Например, если утечка тока произошла в электрической плите, а селективность обеспечена должным образом, то в этом случае отключается лишь УЗО, защищающее данную плиту. В то же время другие группы потребителей, а также вводное УЗО остаются во включенном состоянии.
Классификация защитных устройств осуществляется еще и по количеству полюсов. Обычные УЗО имеют два полюса и применяются в однофазных сетях, а устройства, используемые в трехфазных сетях, оборудуются четырьмя полюсами.
Решая вопрос, какое УЗО выбрать, необходимо учитывать способы функционирования этих устройств, разделяющихся на несколько категорий:
- «АС» – устанавливаются в сетях переменного тока и реагируют только на него.
- «А» – могут использоваться не только при переменном, но и при постоянном токе. Срабатывание происходит в обоих случаях.
- «В» – работает с тремя видами токов. Кроме постоянного и переменного, прибор взаимодействует с выпрямленным дифференциальным током.
- «S» – относятся к категории селективных защитных устройств с определенной задержкой отключения.
- «G» – данные УЗО аналогичны предыдущей категории, но задержка по времени у них значительно меньше.
Классификация защитных устройств подразумевает их разделение по техническому исполнению. В связи с этим они могут быть электромеханическими и электронными. Первый тип не требует электропитания и реагирует на дифференциальный ток. Во втором виде для работы требуется отдельный источник питания, поэтому они не получили такого широкого распространения, как первый вариант. Подключение электронных защитных УЗО осуществляется не только к внешним источникам, но и к защищаемой сети. Они могут автоматически отключать сеть при выключении дополнительного питания. При возобновлении электропитания сеть автоматически включается. Однако некоторые типы устройств не могут выполнять эту функцию.
Полезные советы по выбору устройств
- При выборе учтите, что есть ещё типы УЗО, различные по конструктивному исполнению. Устройства с двумя полюсами монтируют в однофазной сети, для трёхфазной следует выбирать УЗО с четырьмя полюсами.
- Если позволяют финансовые возможности, то целесообразнее будет применение дифференциальных автоматов. Это устройство представляет собой два защитных элемента, скомбинированных в одном корпусе (УЗО и автоматический выключатель).
Как уже неоднократно говорилось, устройство защитного отключения всегда следует ставить в схему последовательно с автоматом. Если устанавливать их для каждого отдельного потребителя, то распределительный щиток получится больших размеров, в нём неудобно будет производить компоновку такого количества элементов, а дифавтоматов понадобится в два раза меньше.

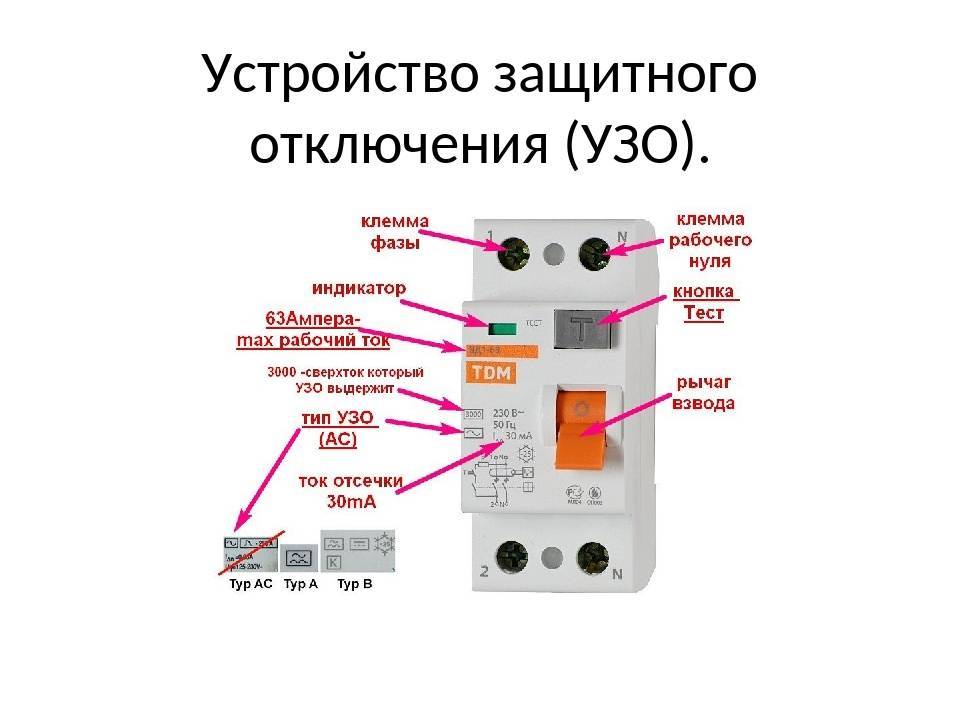

Описание практически всех характеристик устройства вы найдёте на корпусе
При выборе следует обратить внимание на параметры номинального рабочего тока — величины, которую УЗО пропускает через себя продолжительное время
Второй важной характеристикой является величина номинального отключающего дифференциального тока, при котором происходит срабатывание устройства
Чтобы обеспечить защиту людей, выбирайте УЗО на 6, 10, 30, 100 мА. УЗО на 300 мА эффективно защитит от возгораний, его монтируют на вводе, а уже потом устанавливают устройства с большей чувствительностью. Защитить розеточные и осветительные группы можно с помощью УЗО на 30 мА, для оборудования ванных комнат и мощной бытовой техники (котлов, бойлеров) покупайте устройства с номинальным током отключения 10 мА.
Если позволят финансы, старайтесь приобретать устройства известных европейских , «Legrand», «Schneider Electric», «Siemens» и «Моеllеr»). Разница в цене, конечно, ощутимая, но она гарантирует надёжность и качество. Среди российских производителей можно посоветовать продукцию «КЭАЗ», «ИЭК», «DEKraft». Не покупайте УЗО на рынке, чтобы избежать приобретения подделок, отправляйтесь только в специализированные магазины.
Подробнее про выбор УЗО на видео:
Прежде чем начать монтаж защитной автоматики в квартире, определитесь, с помощью каких устройств вы это сделаете — дифавтоматов или УЗО. Для надёжности применяйте двухуровневую защиту с установкой на вводе селективного устройства. Основные советы по выбору мы вам предоставили. Если что-то осталось непонятным, то лучше обратитесь за помощью к профессиональным электрикам, потому что даже продавцы в магазинах электротоваров не всегда могут дать необходимую консультацию в плане выбора УЗО.
