Как устроены энергосберегающие лампы

Схемы, устройство и работа энергосберегающих ламп

Рейтинг:   / 1

Share

Класс!

Поделиться

Компактные энергосберегающие лампы работают так же, как и обычные люминесцентные лампы с тем же принципом преобразования электрической энергии в световую. Трубка имеет на концах два электрода, которые нагреваются до 900-1000 градусов и испускают множество электронов, ускоряемых приложенным напряжением, которые сталкиваются с атомами аргона и ртути. Возникающая низкотемпературная плазма в парах ртути преобразуется в ультрафиолетовое излучение. Внутренняя поверхность трубки покрыта люминофором, преобразующим ультрафиолетовое излучение в видимый свет. К электродам подводится переменное напряжение, поэтому их функция постоянно меняется: они становятся то анодом, то катодом. Генератор подводимого к электродам напряжения работает на частоте в десятки килогерц, поэтому энергосберегающие лампы, по сравнению с обычными люминесцентными лампами, не мерцают.

Разберём работу энергосберегающей лампы на примере наиболее распространённой схемы (лампа мощностью 11Вт).

Схема состоит из цепей питания, которые включают помехозащищающий дроссель L2, предохранитель F1, диодный мост, состоящий из четырёх диодов 1N4007 и фильтрующий конденсатор C4. Схема запуска состоит из элементов D1, C2, R6 и динистора. D2, D3, R1 и R3 выполняют защитные функции. Иногда эти диоды не устанавливают в целях экономии.

При включении лампы, R6, C2 и динистор формируют импульс, подающийся на базу транзистора Q2, приводящий к его открытию. После запуска эта часть схемы блокируется диодом D1. После каждого открытия транзистора Q2, конденсатор C2 разряжен. Это предотвращает повторное открытие динистора. Транзисторы возбуждают трансформатор TR1, который состоит из ферритового колечка с тремя обмотками в несколько витков. На нити поступает напряжение через конденсатор C3 с повышающего резонансного контура L1, TR1, C3 и C6. Трубка загорается на резонансной частоте, определяемой конденсатором C3, потому что его ёмкость намного меньше, чем ёмкость C6. В этот момент напряжение на конденсаторе C3 достигает порядка 600В. Во время запуска пиковые значения токов превышают нормальные в 3-5 раз, поэтому если колба лампы повреждена, существует риск повреждения транзисторов.

Когда газ в трубке ионизирован, C3 практически шунтируется, благодаря чему частота понижается и генератор управляется только конденсатором C6 и генерирует меньшее напряжение, но, тем не менее, достаточное для поддержания свечения лампы.

Когда лампа зажглась, первый транзистор открывается, что приводит к насыщению сердечника TR1. Обратная связь на базу приводит к закрытию транзистора. Затем открывается второй транзистор, возбуждаемый противоположно подключенной обмоткой TR1 и процесс повторяется.

 Неисправности энергосберегающих ламп

Конденсатор C3 часто выходит из строя. Как правило, это бывает в лампах, в которых используются дешёвые компоненты, расчитанные на низкое напряжение. Когда лампа перестаёт зажигаться, появляется риск выхода из строя тназисторов Q1 и Q2 и вследствие этого – R1, R2, R3 и R5. При запуске лампы генератор часто оказывается перегружен и транзисторы часто не выдерживают перегрева. Если колба лампы выходит из строя, электроника обычно тоже ломается. Если колба уже старая, одна из спиралей может перегореть и лампа перестанет работать. Электроника в таких случаях, как правило, остаётся целой.

Иногда колба лампы может быть повреждена из-за деформации, перегрева, разницы температур. Чаще всего лампы перегорают в момент включения.

 Ремонт

Ремонт обычно заключается в замене пробитого конденсатора C3. Если перегорает предохранитель (иногда он бывает в виде резистора), вероятно неисправными оказываются транзисторы Q1, Q2 и резисторы R1, R2, R3, R5. Вместо перегоревшего предохранителя можно установить резистор на несколько Ом. Неисправностей может быть сразу несколько. Например, при пробое конденсатора, могут перегреться и сгореть транзисторы. Как правило, используются транзисторы MJE13003.

Для того, чтобы сделать режим работы лампы более мягким, энергосберегающую лампу можно модернизировать.

 Устройство лампы

Лампа обычно состоит из двух частей. Верхняя часть имеет отверстия, в которые вставляется трубка. Вторая часть – больше по размерам, в ней находится печатная плата с деталями, к которой идут выводы от трубки. От верхней части платы идут провода к цоколю лампы. Обе части лампы имеют защёлки, иногда они приклеиваются. Чтобы разобрать лампу, нужно пройтись небольшой отвёрткой по месту соединения частей.

Схемы энергосберегающих ламп, как правило, очень похожи.

Схема энергосберегающей лампы Osram

Схема энергосберегающей лампы Philips

Схема и устройство энергосберегающей лампы

Успех энергосберегающих ламп на рынке объясняется их уникальным строением, благодаря которому они значительно превосходят по эффективности своих предшественников. Некоторые элементы и электронные узлы отличаются в зависимости от производителя, мощности и назначения, однако, в целом они все имеют аналогичную принципиальную схемотехнику.

Принципы работы и устройства

Устройство ЭСЛ

Люминесцентные лампы представляют собой стеклянную полую колбу, которая наполнена ртутными парами. В момент включения в них создается электрический дуговой разряд между двумя электродами, устроенный пусковым конденсатором. Он приводит к возникновению ультрафиолетового излучения, невидимого для человеческого глаза.

Для его преобразования в видимый свет на стенки колбы наносится люминофор (чаще всего используют соединения галофосфат кальция или ортофосфат кальция-цинка). При прохождении ультрафиолета через люминофор образуется яркий свет. Его светоотдача значительно превосходит свечение вольфрама в лампах накаливания при аналогичном энергопотреблении.

Цвет зависит от состава люминофора.

В отличие от обычной лампы, энергосберегающие люминесцентные модели нельзя подсоединить напрямую к источнику тока 220 В. В выключенном состоянии пары ртути внутри колбы имеют очень большое сопротивление, поэтому для образования разряда необходимо подать импульс высокого напряжения.

Для трубчатых вариантов используется электромагнитный балласт, который устанавливается в сам светильник.

Отличия люминесцентных ЭСЛ от ламп накаливания

  • У люминесцентных свечение люминофора значительно превосходит накал спирали вольфрама, поэтому при аналогичной мощности экономки будут светить гораздо ярче.
  • Почему лампы накаливания так греются? Их КПД очень малое, более 90% электроэнергии уходят на разогрев и поддержание накала вольфрамовой нити.
  • За счет возможности регулирования состава люминофора выбирают цвет свечения наиболее комфортный для человеческого глаза.
  • Из-за используемых веществ люминесцентные модели превосходят по сроку службы лампы накаливания почти в 20 раз.
  • Минимальная теплоотдача в экономках позволяет устанавливать их в компактные настольные светильники, декоративную подсветку и торшеры, для таких целей подойдут лампочки на 11 Вт, а также мощные на 20, 24 и 25 Вт. Их подключают даже от зарядного устройства или аккумулятора.
  • Максимальная яркость в лампах накаливания и светодиодных вариантах достигается сразу, а в экономках разогрев паров ртути может занять от 1 до 3 минут.
  • На морозе интенсивность свечения люминофора снижается почти в 2 раза.
  • Люминесцентные лампы не приспособлены к работе в помещениях, где часто пользуются выключателем, это грозит выходом из строя пускового конденсатора, и лампа может сгореть.
  • ЭСЛ не работают в схеме с диммерами, при падении напряжения они выключаются.

ЭСЛ и лампы накаливания

Ремонт энергосберегающих ламп своими руками

Если ЭСЛ перестала включаться, есть смысл попробовать самостоятельно восстановить ее работоспособность. Для этого необходимо выполнить разбор, аккуратно сняв цоколь и вытащив электронную схему из корпуса, затем нужно осмотреть ее на исправность. Разборка и ремонт выполняется путем замен вышедших из строя деталей.

  • Предохранитель. Является наиболее частой причиной поломки лампы. Его выгорание обычно определяется визуально. Проблема решается выпаиванием старого и установкой нового, аналогичной емкости.
  • Нити накала колбы. Для их проверки необходимо выпаять по одному выводу с каждого конца. Сопротивление каждой нити должно быть одинаковым. При обнаружении сгоревшей нити на параллельную спираль припаивается резистор с аналогичным сопротивлением, как у поврежденного участка.
  • С помощью мультимера или иного прибора необходимо проверить транзисторы, конденсаторы, диоды, триаки и стабилитроны. Они повреждаются во время сильной перегрузки или короткого замыкания. При обнаружении такого элемента – разобрать и перепаять на аналогичный, перед этим проверить заменяемую деталь.
  • При повреждении самой колбы необходимо правильно осуществить утилизацию – в обычных условиях ее восстановить невозможно.

Важно! ртути может быть губительным для здоровья, особенно она опасна, если рядом есть ребенок. Разбирать ее в случае повреждения строго запрещено

Как сделать ремонт своими руками

Отремонтировать энергосберегающую лампу можно своими руками. Потребуется набор простых инструментов и основные знания в сфере электротехники.

Разбор лампы

Чтобы разобрать лампу, цоколь нужно открыть плоской отверткой. Плату отпаять от цоколя и прозвонить контакты.

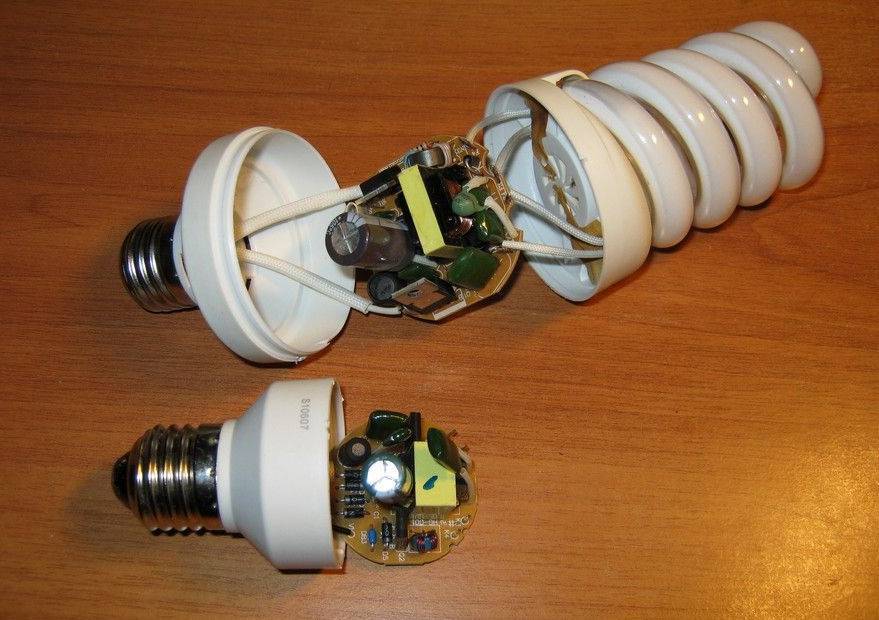

Лампа в разобранном виде

Провод с вилкой желательно подготовить заранее, чтобы можно было в любой момент подать напряжение на плату.

Определение неисправности

После разборки внимательно осмотрите колбу. Если на ней присутствуют затемнения или прогары, вполне вероятно, что неисправность кроется здесь. Лучше подключить к ЭПРА другую колбу и проверить работоспособность.

Если же колба в порядке, проблема скорее всего в плате ЭПРА. Сначала проверьте мультиметром в режиме прозвонки предохранитель, как  первый рубеж, защищающий схему от поломок.

Проверка светодиода или прозвонка мультиметром. Информация на дисплее – О – диод исправен, ток идет; OL – диод исправен, ток не идет.

Мультиметром проверяется диодный мост. Щупы подключаются последовательно к анодам и катодам диодов. На экране тестера должны появиться числа около 500 (при обратном подключении 1500). Значение «1» свидетельствует об обрыве диода, а одинаковые значения в обоих направлениях говорят о пробитии.

Если на плате есть почерневший резистор в цепи эмиттера, транзистор скорее всего сгорел. Его можно прозванивать на плате без ограничений. Однако лучшим вариантом будет выпаивание с проверкой в режиме проверки диодов.

Осмотрите конденсатор. Если элемент треснул или вздулся, использовать его дальше нельзя.  Без видимых повреждений определить неисправность можно прозвонкой. Между обкладками не должно быть короткого замыкания.


Тестирование элементов

Можно проверить конденсатор, замерив напряжение. Показатель должен быть около 310 В при амплитудном напряжении 220 В. Значительные отклонения свидетельствуют о неполадках в схеме. Восстановить работоспособность лампы поможет замена конденсатора. Не используйте дешевые китайские аналоги, они быстро выходят из строя.

При подаче напряжения на плату через диодный мост проходит значительный ток, который может привести к перегоранию элементов. Чтобы решить эту проблему, используется токоограничительный резистор. В дорогих лампах его функции выполняет термистор. Если элемент выходит из строя, поломка диодов и прибора в целом – вопрос времени.

Ремонт и сбор лампы

Неисправные элементы выпаять и заменить на другие. Можно использовать детали от других сломанных энергосберегающих ламп, предварительно убедившись в их исправности.

При необходимости перепайки отдельных компонентов схемы воспользуйтесь паяльником. Обычное жало в данном случае слишком велико, поэтому намотайте на него медную проволоку с сечением около 4 мм.


Можно использовать китайский паяльник с зарядкой от usb

Прозвонить диоды непосредственно на плате не получится. Их проверка возможна только после полного удаления элементов с платы. Обнаружив неисправность, подберите новый вариант по характеристикам.

Ремонт энергосберегающей лампы несложное занятие и не требует значительных затрат. Если процедура проводится регулярно, приобретите комплект для ремонта с набором востребованных деталей.

Виды энергосберегающих ламп

К энергосберегающим бытовым лампам, как правило, относят люминесцентные приборы освещения. В большинстве случаев это компактные модели, оснащенные резьбовым цоколем Е27, Е14 и Е40 и характеризующиеся мощностью от 7 ватт и выше. Все виды светильников, попадающие в эту категорию, разделяются по двум основным признакам:

  1. Типу цоколя.
  2. Температуре цвета.

По типу фиксирующего в корпусе фонаря или люстры элемента энергосберегающие лампы подразделяются на резьбовые и штырьковые. Первые наиболее распространены в бытовых условиях и различаются по диаметру (14, 27, 40 мм и т. д.). В основном это изделия таких фирм, как Delux, Osram, Космос и др.

Для специфического вида светильников применяют двух- и четырехштырьковые энергосберегающие лампы. Они маркируются буквой D или G и цифровым значением. Основная сфера их применения – мощные схемы освещения в специфических условиях эксплуатации, например, для освещения стадиона.

По параметру температуры свечения энергосберегающие лампы работают в трех основных сегментах спектра:

  1. 2700К – тепло-белый. Отличается желтоватым оттенком, схожим с обычной лампой-накала.
  2. 4200К – естественно-белый. Прозрачный дневной свет. Является наиболее комфортным для зрительного восприятия.
  3. 6400К – холодно-белый. С примесью голубоватого свечения. Применяется в основном на мощных промышленных схемах подсветки.

Кроме того, существует градация энергосберегающих ламп по форме самой колбы – трубчатые, прямые, спиралеобразные, грушевидные, шарообразные, U-образные и другие. В маркировке таких моделей обязательно указывается диаметр трубки. Например, у Т12 поперечник соответствует значению в 38 мм.

Отличительные особенности люминесцентных ламп от обычных ламп накаливания

Люминесцентные лампы не зря называют энергосберегающими, так как их применение позволяет снизить энергопотребление на 20 – 25 %. Их спектр излучения более соответствует естественному дневному свету. В зависимости от состава применяемого люминофора можно изготавливать лампы с разным оттенком свечения, как более тёплых тонов, так и холодных. Следует отметить, что люминесцентные лампы более долговечны, чем лампы накаливания. Конечно, многое зависит от качества конструкции и технологии изготовления.

Маркировка

Отечественное обозначение энергосберегающих лампочек содержит букву – указывающую на тип:

  • Л – люминесцентная;
  • Б – белый свет;
  • ТБ – белая с теплым оттенком;
  • Д – цветность дневная;
  • Ц – улучшенная цветопередача;
  • Э – улучшенные экологические показатели;

Международная обозначение – цифровое обозначение, где первая цифра показывает индекс цветопередачи, а остальные указывают на цветовую температуру в сотнях градусов Кельвина.

Таблица характеристик различных типов источников света:

По типу цоколей, энергосберегающие источники делятся:

  • резьбовые;
  • штырьковые;

Обозначение цоколей:

  1. 2D– изогнутая конфигурация, в форме квадрата. Цоколь имеет форму прямоугольника 60 х 36 мм. Мощность – 16, 28, 36 Вт.
  2. G23 –имеет форму трубки, сложенной вдвое. Мощность 5 – 14 Вт.
  3. 2G7 – имеет сходство сG23, данный тип работает с пускорегулирующим аппаратом. Цоколь имеет 4 контакта.
  4. G24 – форма аналогичнаG23, имеет форму вчетверо сложенной трубки. Выпускаемая мощность 10 – 36 Вт.
  5. G53 – в форме диска, толщиной 16- 20 мм и диаметром 73 мм. Устройство имеет изогнутую форму. Мощность такого типа порядка 6 -11 Вт.
  6. E14, E27, E40 – имеют вкручивающийся тип цоколя «Эдисона». Цифровое обозначение указывает на диаметр цоколя.

Изготовление ИБП своими руками

Чаще всего во время изготовления импульсного БП требуется незначительно изменять строение дросселя, если для этой цели используется двухтранзисторная схема. Конечно же, некоторые элементы в устройстве нужно будет удалить.

Если же изготавливается БП, который будет иметь мощность 3,7−20 Ватт, в таком случае трансформатор не является основной составляющей. Вместо него лучше всего сделать несколько витков провода, которые закрепляются на магнитопровод. Для этого необязательно избавляться от старой намотки, их можно выполнить поверх.

Рекомендуется для этой цели использовать провод марки МГТФ, имеющий фторопластовую изоляцию. Понадобится небольшое его количество. Несмотря на это обмотка будет полностью покрыта, поскольку большая часть отводится на изоляцию. Из-за этого такие устройства имеют низкие показатели мощности. Для её увеличения требуется использовать трансформатор переменного тока.

Использование трансформатора

Главным преимуществом при изготовлении блока питания своими руками является то, что есть возможность подстраиваться под показатели трансформатора. Кроме этого, не потребуется цепь обратной связи, которая чаще всего является неотъемлемой частью в работе устройства. Даже если во время сборки были сделаны какие-либо ошибки, чаще всего такой блок будет работать.

Для того чтобы сделать собственноручно трансформатор, потребуется иметь дроссель, межобмоточную изоляцию, а также обмотку. Последнюю лучше всего выполнить из лакированного медного провода. Следует не забывать о том, что дроссель будет работать под напряжением.

Обмотку нужно тщательно изолировать даже тогда, когда она имеет заводскую специальную защитную плёнку из синтетического материала. В качестве изоляции можно использовать или электрокартон, или же обычную бумажную ленту, толщина которой должна быть не меньше 0,1 мм. Только после того, как будет сделана изоляция, можно поверх неё наматывать медный провод.

Что касается обмотки, то провод лучше всего выбрать как можно толще, а вот количество необходимых витков можно подобрать исходя из требуемых показателей работы будущего устройства.

Таким образом, можно сделать ИБП, который будет иметь мощность более 20 Вт.

Назначение выпрямителя

Для того чтобы в импульсном блоке не произошло насыщение магнитопровода, требуется использовать только двухполупериодный выходной выпрямитель. В том случае, если трансформатор должен понижать напряжение, рекомендуется использование схемы с нулевой точкой. Чтобы выполнить такую схему, нужно иметь две абсолютно одинаковые вторичные обмотки. Их можно сделать самостоятельно.

Следует учитывать то, что выпрямитель по типу «диодный мост» для этой цели не подходит. Это связано с тем, что значительное количество мощности во время передачи будет теряться, а значение электрического напряжения будет минимальным (менее 12В). Но если делать выпрямитель из специальных импульсных диодов, тогда стоимость такого устройства обойдётся значительно дороже.

Наладка устройства

После того как БП будет собран, требуется проверить его работу на максимальной мощности. Это необходимо для того, чтобы измерить температуру нагревания трансформатора и транзистора, значения которых не должны превышать 65 и 40 градусов соответственно. Чтобы избежать перегрева этих элементов, достаточно увеличить сечение провода обмотки. Также часто помогает изменение мощности магнитопровода в большую сторону (учитывается ЭПР). В том случае, если дроссель был взят из балласта светодиодного фонаря, увеличить сечение не получится. Единственным вариантом будет контролировать нагрузку на прибор.

Самостоятельное изготовление блока питания

ИБП можно изготовить своими руками. Для этого понадобятся небольшие изменения в перемычке электронного дросселя. Далее выполняется подключение к импульсному трансформатору и выпрямителю. Отдельные элементы схемы удаляются ввиду их ненужности.

Если блок питания не слишком высокомощный (до 20 Вт), трансформатор устанавливать необязательно. Хватит нескольких витков проводника, намотанных на магнитопровод, расположенный на балласте лампочки. Однако осуществить эту операцию можно только при наличии достаточного места под обмотку. Для нее подходит, к примеру, проводник типа МГТФ с фторопластовым изоляционным слоем.

Провода обычно нужно не так много, поскольку практически весь просвет магнитопровода отдается изоляции. Именно этот фактор ограничивает мощность таких блоков. Для увеличения мощности потребуется трансформатор импульсного типа.

Импульсный трансформатор

Отличительной характеристикой такой разновидности ИИП (импульсного источника питания) считается возможность его подстраивания под характеристики трансформатора. Кроме того, в системе нет цепи обратной связи. Схема подключения такова, что в особенно точных подсчетах параметров трансформатора нет необходимости. Даже если будет допущена грубая ошибка при расчетах, источник бесперебойного питания скорее всего будет функционировать.

Межобмоточный изоляционный слой чаще всего выполнен из бумаги. В некоторых случаях на обмотку нанесена синтетическая пленка. Однако даже в этом случае следует дополнительно обезопаситься и намотать 3-4 слоя специального электрозащитного картона. В крайнем случае используется бумага толщиной от 0,1 миллиметра. Медный провод накладывается только после того, как предусмотрена данная мера безопасности.

Что касается диаметра проводника, он должен быть максимально возможным. Количество витков во вторичной обмотке невелико, поэтому подходящий диаметр обычно выбирают методом проб и ошибок.

Выпрямитель

Чтобы не допустить насыщения магнитопровода в источнике бесперебойного питания, используют исключительно двухполупериодные выходные выпрямители. Для импульсного трансформатора, работающего на уменьшение напряжения, оптимальной считается схема с нулевой отметкой. Однако для нее нужно изготовить две абсолютно симметричные вторичные обмотки.

Для импульсного источника бесперебойного питания не подойдет обычный выпрямитель, функционирующий согласно схеме диодного моста (на кремниевых диодах). Дело в том, что на каждые 100 Вт транспортируемой мощности потери составят не менее 32 Вт. Если же изготавливать выпрямитель из мощных импульсных диодов, затраты будут велики.

Наладка источника бесперебойного питания

Когда собран блок питания, остается присоединить его к наибольшей нагрузке, чтобы проверить — не перегреваются ли транзисторы и трансформатор. Температурный максимум для трансформатора — 65 градусов, а для транзисторов — 40 градусов. Если трансформатор чересчур нагревается, нужно взять проводник с большим сечением или же увеличить габаритную мощность магнитопровода.

Перечисленные действия можно выполнить одновременно. Для трансформаторов из дроссельных балансов нарастить сечение проводника вероятнее всего не удастся. В этом случае единственный вариант — сокращение нагрузки.

ИБП высокой мощности

В некоторых случаях стандартной мощности балласта не хватает. В качестве примера приведем такую ситуацию: есть лампа мощностью 24 Вт и необходим ИБП для зарядки с характеристиками 12 B/8 A.

Для реализации схемы понадобится неиспользуемый компьютерный БП. Из блока достаем силовой трансформатор вместе с цепью R4C8. Данная цепочка защищает силовые транзисторы от чрезмерного напряжения. Силовой трансформатор соединяем с электронным балластом. В этой ситуации трансформатор заменяет дроссель. Ниже изображена схема сборки источника бесперебойного питания, основанная на лампочке-экономке.

Из практики известно, что данная разновидность блоков дает возможность получать до 45 Вт мощности. Нагревание транзисторов находится в рамках нормы, не превышая 50 градусов. Чтобы полностью исключить перегревание, рекомендуется вмонтировать в транзисторные базы трансформатор с большим сечением сердечника. Транзисторы ставят непосредственно на радиатор.

Как выбрать энергосберегающие лампочки?

  1. При выборе в первую очередь необходимо определиться с типом, предпочтительнее, безусловно, светодиодные источники, но они стоят в несколько раз дороже люминесцентных.
  2. Далее необходимо, убедиться, что цоколь лампы подходит к осветительному прибору. Здесь ошибиться довольно проблематично, есть всего два варианта, стандартный цоколь (Е27) и миньон (Е14). Если произошла ошибка и были куплены миньоны, то вставить такие лампы в стандартный патрон можно при помощи специального переходника. Встречаются и обратные переходники, но в таком варианте может возникнуть проблема ввиду недостаточного места в плафоне.
  3. Далее необходимо определиться с температурой белого света, предпочтительность для того или иного помещения указывалась в разделе о типах энергосберегающих источников.
  4. Определившись с температурой, выбираем необходимую мощность. Здесь сложно дать рекомендацию, все зависит от площади помещения и особенностей его интерьера. Сравнительная мощность для ЛН, большинством производителей указывается на коробке, но не следует ей особо доверять. Как показывает практика, можно смело снижать этот показатель на 10-20%.
  5. Что касается производителя, то здесь как обычно. Брендовая продукция, если она не является контрафактом, более надежна и служит дольше, чем лампы изготовленные китайцами в третью смену.

Вместо итогов.

Импульсный блок и его назначение

На обоих концах трубки люминесцентной лампы имеются электроды, анод и катод. В результате подачи электропитания компоненты лампы разогреваются. После нагрева происходит выделение электронов, которые сталкиваются со ртутными молекулами. Следствием происходящего становится ультрафиолетовое излучение.

За счет наличия в трубке люминофора осуществляется конвертация люминофора в видимое свечение лампочки. Свет появляется не сразу, а спустя определенный промежуток времени после подключения к электросети. Чем более выработан светильник, тем длительнее интервал.

Работа импульсного блока питания основывается на следующих принципах:

  1. Преобразование переменного тока из электросети в постоянный. При этом напряжение не меняется (то есть остается 220 В).
  2. Трансформация постоянного напряжения в прямоугольные импульсы за счет работы широтного импульсного преобразователя. Частота импульсов составляет от 20 до 40 кГц.
  3. Подача напряжения на светильник посредством дросселя.

Далее представлена схема функционирования балласта люминесцентной лампочки.

Источник бесперебойного питания (ИБП) состоит из целого ряда компонентов, каждый из которых в схеме имеет свою маркировку:

  1. R0 — выполняет ограничивающую и предохраняющую роль в блоке питания. Устройство предотвращает и стабилизирует чрезмерный ток, идущий по диодам в момент подключения.
  2. VD1, VD2, VD3, VD4 — выступают в качестве мостов-выпрямителей.
  3. L0, C0 — являются фильтрами передачи электрического тока и защищают от перепадов напряжения.
  4. R1, C1, VD8 и VD2 — представляют собой цепь преобразователей, использующихся при запуске. В качестве зарядки конденсатора C1 используется первый резистор (R1). Как только конденсатор пробивает динистор (VD2), он и транзистор раскрываются, в результате чего начинается автоколебание в схеме. Далее прямоугольный импульс посылается на диодный катод (VD8). Возникает минусовой показатель, перекрывающий второй динистор.
  5. R2, C11, C8 — облегчают начало работы преобразователей.
  6. R7, R8 — оптимизируют закрытие транзисторов.
  7. R6, R5 — образуют границы для электротока на транзисторах.
  8. R4, R3 — используются в качестве предохранителей при скачках напряжения в транзисторах.
  9. VD7 VD6 — защищают транзисторы БП от возвратного тока.
  10. TV1 — является обратным коммуникативным трансформатором.
  11. L5 — балластный дроссель.
  12. C4, C6 — выступают как разделительные конденсаторы. Делят все напряжение на две части.
  13. TV2 — трансформатор импульсного типа.
  14. VD14, VD15 — импульсные диоды.
  15. C9, C10 — фильтры-конденсаторы.

Только продуманный подбор отдельных элементов и правильная их установка позволит создать эффективно и надежно работающий блок питания.

Отличия лампы от импульсного блока

Схема лампы-экономки во многом напоминает строение импульсного блока питания. Именно поэтому изготовить импульсный БП несложно. Чтобы переделать устройство, понадобятся перемычка и дополнительный трансформатор, который станет выдавать импульсы. Трансформатор должен иметь выпрямитель.

Чтобы сделать БП более легким, удаляется стеклянная люминесцентная лампочка. Параметр мощности ограничивается наибольшей пропускной способностью транзисторов и размерами охлаждающих элементов. Для повышения мощности необходимо намотать дополнительную обмотку на дроссель.

Устройство ЭСЛ

КЛЛ состоит из двух частей: пластикового корпуса с цоколем и колбы. Колба излучает свет, она заполнена парами ртути, изготовлена из тонкого стекла, покрытого с внутренней стороны слоем люминофора. Состав последнего определяет цветовую температуру и цвет свечения. В пластиковой части энергосберегающей лампы находится блок питания (балласт). В концах колбы расположены спирали, иногда они перегорают.

Разборка ЭСЛ

Чтобы разобрать энергосберегающую лампу нужно тонкой отверткой подковырнуть место соединения нижней части корпуса с цоколем и верхней с колбой. Далее, не спешите раскрывать лампу. Когда защелки поддались и открылись, аккуратно разнимите ее половинки. Выводы спиралей с колбы представляют собой жесткую проволоку, они накручены на штыри на плате.

Важно: Не припаяны, а именно накручены. Их нужно пинцетом смотать и светильник будет разобран

Основные эксплуатационные характеристики

При выборе энергосберегающих люминесцентных ламп большое влияние на сферу их дальнейшего применения оказывает следующие набор характеристик:

  1. Мощность. Варьируется в пределах от 7 до 100 Вт и свыше. Для бытовых условий достаточно моделей до 20 ватт (что сопоставимо по яркости с лампой накала в 5 раз сильнее!).
  2. Модификация цоколя. Выбирается, исходя из особенностей светильника.
  3. Геометрия колбы. Учитывается по параметрам прибора освещения и соответствия внешним условиям использования.
  4. Температура излучения. Зависит от назначения освещаемых предметов.
  5. Срок эксплуатации. Изменяется от 5 до 12 тыс. часов.

Источник балласта энергосберегающей лампочки

Согласно характеристикам энергосберегающих ламп, в цоколе каждой из них предусмотрен так называемый электронный балласт – миниатюрная схема, предотвращающая мигание лампы во время включения и обеспечивающая постепенный разогрев катодных спиралей. Благодаря ей находящийся в колбе газ испускает свечение с частотой от 30 до 100 кГц.


КЛЛ в разобранном виде


Вид люминесцентной лампочки изнутри


Устройство энергосберегающей лампы на примере изделия от Camelon

Работа на столь высоких частотах значительно увеличивает коэффициент энергопотребления, доводя его практически до единицы, чем и обусловлена высокая экономичность ламп дневного света данного типа. Дополнительными преимуществами высокочастотного электричества является отсутствие воспринимаемого человеческим ухом шума и электромагнитного поля.

В зависимости от того, как спроектирован электронный дроссель для люминесцентных ламп, она может сразу загораться с полным накалом, либо выходить на максимальную яркость постепенно. Иногда для этого требуется одна или две минуты, что, конечно, не очень удобно. Время разогрева лампы производителями не указывается, и покупатель имеет возможность проверить его, только начав пользоваться изделием.

Подавляющая часть балластных схем, по сути, являющихся преобразователями напряжения, собирается на полупроводниковых транзисторах. В дорогих лампах применена более сложная схема, в дешевых – упрощенная.

Вот чем можно поживиться, имея на руках годную или перегоревшую люминесцентную лампу:

  • биполярные транзисторы, рассчитанные на напряжение до 700 В и токи до 4 А, часто уже с защитными диодами (D4126L или аналогичные);
  • полевые транзисторы (встречаются довольно редко);
  • импульсный трансформатор;
  • дроссель;
  • двунаправленный динистор, аналогичный сдвоенному динистору КН102;
  • конденсатор на 10/50В.

Некоторые виды электронного балласта энергосберегающих ламп при сборке самодельного блока питания выступают не просто источником комплектующих, но представляют собой значительную часть схемы, которую остается только немного дополнить и изменить.

Не очень удачными считаются преобразователи, имеющие в своем составе электролитические конденсаторы. Именно эти элементы особенно часто становятся причиной поломок в электронных устройствах.

Принцип работы

Чтобы объяснить, как работает данный осветительный прибор, необходимо показать конструкцию его основного элемента – газоразрядной лампы.

Обозначения:

  • А – Контакты катода.
  • В – Цоколь колбы, изготавливается из изоляционного материала.
  • С – Вольфрамовая спираль.
  • D – Герметичная трубка из стекла;
  • Е – Люминофорное покрытие внутренней поверхности трубки.

Алгоритм работы следующий:

  • Подается напряжение на вольфрамовые спирали, они нагревают инертный газ, что способствует образованию паров ртути.
  • На катоды подается импульс высокого напряжения с разным потенциалом, в результате между ними образуется ионизированный поток.
  • Электроны, сталкиваясь с атомами ртути, формируют ультрафиолет.
  • Это излучение воздействует на специальное покрытие стеклянной трубки, что вызывает его свечение в видимом спектре.

Электронное пускорегулирующее устройство, расположенное в корпусе компактного люминесцентного осветительного прибора, управляет вышеописанным процессом.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
