Варианты схем подключения люминесцентной лампы с дросселем и стартером

Как установить светодиодную лампу вместо дневной напрямую

Схема подключения трубчатой светодиодной лампы не имеет дополнительных элементов, так как в ее корпус уже вмонтирован драйвер для запуска.


Устройство линейной светодиодной лампы.

Формат светодиодной трубки T8 соответствует колбе дневного света 600, 900, 1200, 1500 мм длиной. В зависимости от производителя существует два вида их подключения:

  1. Фаза и ноль подаются на два контакта с одной стороны.
  2. Фаза и ноль расположены на противоположных концах трубки.

Чаще встречается второй тип устройства. При этом, если в газоразрядке между двумя штырьками установлена нить накала для предварительного разогрева паров ртути перед запуском, то в LED-трубке второго типа контакты соединены между собой перемычкой. В трубке первого типа перемычки на незадействованной стороне выполняют крепежную функцию. Для переделки дневного светильника на новый тип источника света необходимо:

  1. Отключить подачу электроэнергии на защитном автомате.
  2. Снять корпус светильника.
  3. Извлечь старые стеклянные колбы.
  4. Снять защитную крышку для доступа к внутренней схеме.
  5. Извлечь дроссель, стартер, ЭПРА, отсоединив их от проводников или перекусить провода кусачками. Эти элементы конструкции не понадобятся.
  6. Убрать все лишние провода, оставив только два, идущие к патронам на корпусе.
  7. Подсоединить противоположные патроны напрямую к фазе и нулю.
  8. Выходящие два провода подключить к вилке, установить светодиодные трубки и сделать пробный запуск.

На патроне G13 можно установить перемычку между парными контактами, но это не обязательно, так как наличие перемычки на самой лампе гарантирует контакт при подаче напряжения на один из штырьков. Если патрон установлен так, что контакты расположены вертикально, а конструкция LED-трубки не имеет поворотного механизма, то патрон необходимо переместить в горизонтальное положение. Для этого придется просверлить крепежные отверстия под болты и прикрутить патрон в другом положении. Если в светильник устанавливается несколько трубок, то лампы подключаются также напрямую параллельным соединением.


Схема подключения ламп с цоколем G13.

Желательно к каждой паре патронов подводить отдельную пару проводов. Дроссель или ЭПРА можно не извлекать, главное — отсоединить их от схемы, но их вес значительно утяжеляет конструкцию, да и в дальнейшем они могут пригодиться для ремонта других устройств. Возможна переделка путем извлечения стартера и отсоединения дросселя с установкой перемычки вместо ЭПРА, как на рисунке.

Монтаж двух ламп

Варианты подключений

Какое бы количество источников света не требовалось включить в осветительную систему, все они подключаются последовательно. Для запуска двух ламп потребуется соответственно два стартера. Их подсоединяют параллельно.

Итак, опишем процесс подключения сразу 2 люминесцентных ламп:

  1. Фаза вначале должна подходить ко входу дросселя
  2. От него она должна поступать к первой лампе
  3. Затем направляться к первому стартеру
  4. Далее переходить на вторую контактную пару этого же источника света
  5. Выходящий контакт соединяют с нулем
  6. Точно в такой же последовательности подсоединяют вторую трубу. Первым – ПРА. Затем контакт второго источника света и т.д.

Если вы поняли принцип этой схемы, то легко сможете этим же способом подключить 3 или 4 люминесцентных лампы.

Преимущества переделки

Это связано с тем, что для поджога паров ртути при небольшом напряжении в люминесцентной лампе необходимо создать на двух ее концах облака из электронов с помощью раскаленных нитей накала. Если всё сделано правильно, то он должен сразу загореться ярким и равномерным светом без миганий. Чтобы не попасть под опасное напряжение фазы , нужно выключить выключателем подачу напряжения и проверить с помощью индикатора, что на клеммной колодке, с помощью которой обычно подобные светильники подключаются к электросети, отсутствует фаза

Лампы светодиодные вместо люминесцентных Зайдя практически в любое офисное помещение, школу, детский сад или контору любого предприятия, можно обратить внимание на то, что освещение практически везде состоит из так называемых ламп дневного света, т

Светодиодные трубки распространяют свет вокруг себя во всех направлениях, поэтому не так важно сохранять правильное положение. Различают выносной и встраиваемый драйвер

Хотя в расчете освещенности светодиодных ламп и используются те же параметры освещения и предметов, при тех же световых потоках в люменах что и люминесцентные, светодиодный светильник освещает место или помещение значительно лучше люминесцентного освещения. Маркировка патрона или цоколя лампы обозначает: G — штыревая система подключения лампы, 13 — расстояние между штырями, выраженное в миллиметрах. При таком решении не придется заниматься демонтажем патронов. Это обеспечивает прижим лампы между патронами и позволяет исключить влияние отклонения геометрических размеров арматуры светильника

Различают выносной и встраиваемый драйвер. Хотя в расчете освещенности светодиодных ламп и используются те же параметры освещения и предметов, при тех же световых потоках в люменах что и люминесцентные, светодиодный светильник освещает место или помещение значительно лучше люминесцентного освещения. Маркировка патрона или цоколя лампы обозначает: G — штыревая система подключения лампы, 13 — расстояние между штырями, выраженное в миллиметрах. При таком решении не придется заниматься демонтажем патронов. Это обеспечивает прижим лампы между патронами и позволяет исключить влияние отклонения геометрических размеров арматуры светильника

При таком решении не придется заниматься демонтажем патронов. Это обеспечивает прижим лампы между патронами и позволяет исключить влияние отклонения геометрических размеров арматуры светильника

В результате затрачивается меньше средств и усилий на монтаж ламп. Достаточно только поменять саму люстру или просто подобрать светодиод, идентичный по габаритам и способам подключения обычному люминесцентному источнику света. К ней можно подсоединить оба идущих от патрона провода, что, во-первых, повышает надежность подключения, а во-вторых, избавляет от необходимости изолировать провода. Он может иметь жесткую фиксацию с корпусной частью либо быть подвижным поворотным. Как заменить люминесцентную лампу в светильнике на светодиодную без переделки

При таком решении не придется заниматься демонтажем патронов. Это обеспечивает прижим лампы между патронами и позволяет исключить влияние отклонения геометрических размеров арматуры светильника. В результате затрачивается меньше средств и усилий на монтаж ламп. Достаточно только поменять саму люстру или просто подобрать светодиод, идентичный по габаритам и способам подключения обычному люминесцентному источнику света. К ней можно подсоединить оба идущих от патрона провода, что, во-первых, повышает надежность подключения, а во-вторых, избавляет от необходимости изолировать провода. Он может иметь жесткую фиксацию с корпусной частью либо быть подвижным поворотным. Как заменить люминесцентную лампу в светильнике на светодиодную без переделки

Как выбрать?

На сегодняшний день, данные приспособления широко распространены и их ассортимент можно обнаружить фактически в любой торговой точке, занимающейся реализацией бытовой техники.

При совершении покупки, необходимо обратить внимание на следующие критерии:

  1. Производитель пускателя. Из зарубежных компаний наиболее рекомендована продукция фирмы Phillips, среди отечественных вариантов безусловным лидером является Osram. Также, имеется широкий ассортимент китайских стартеров, которые чаще всего имеют схожие названия, но их приобретение не рекомендуется, поскольку качество у подобных устройств всегда значительно ниже, как и срок службы.
  2. Номинальное напряжение. При реализации на практике двухламповой схемы, пускатель обязательно должен быть рассчитан на напряжение 127В, данный параметр всегда указывается в маркировке.
  3. Мощность, которая должна соответствовать аналогичному параметру используемых источников света.
  4. Материал, из которого изготовлен корпус. Во время функционирования приспособления, может возникнуть ряд потенциально опасных ситуаций, которые обуславливаются возможным перегревом и наличием электрической дуги, по этой причине рекомендуется выбирать пускатели с корпусом из огнестойких видов материала.

Замена лампы

Если отсутствует свет и причина проблемы лишь в том, чтобы заменить перегоревшую лампочку, действовать нужно следующим образом:

Разбираем светильник

Делаем это осторожно, чтобы не повредить прибор. Поворачиваем трубку по оси

Направление движения указано на держателях в виде стрелочек.
Когда трубка повернута на 90 градусов, опускаем ее вниз. Контакты должны выйти через отверстия в держателях.
Контакты новой лампочки должны находиться в вертикальной плоскости и попадать в отверстие. Когда лампа установлена, поворачиваем трубку в обратную сторону. Остается лишь включить электропитание и проверить систему на работоспособность.
Завершающее действие — монтаж рассеивающего плафона.

Подключение ЭПРА

Подсоединение ЭПРА (электронного пускового механизма)

Дроссели являются довольно шумными устройствами. Поэтому их последние годы подключают в систему люминесцентного освещения нечасто, заменяя их ЭПРА, цифровыми или аналоговыми.

В стартере подобные устройства уже не нуждаются. По сути, электронные пусковые устройства – это небольшие электронные платы. Они сами способны регулировать уровень напряжения и обеспечивают ровный свет, без мерцания. Плюс они более безопасны и менее пожароопасны в эксплуатации и имеют больший срок службы.

Вариантов реализации ЭПРА может быть немало, но основных способов запуска два:

  • источники предварительно разогревают; это помогает увеличить КПД прибора и снизить его мерцание
  • с использованием колебательного контура; нить накала в этом случае является его частью; при прохождении разряда параметры контура меняются, в результате напряжение падает до требуемого уровня

Избавиться от надоедливого гудения и моргания можно, заменив старый дроссель на современный электронный пускорегулирующий механизм. Для этого следует:

  1. Разобрать старую схему, удалив из нее дроссель, стартер, а также конденсаты. Внутри должны остаться лишь источник света и провода
  2. Прикрепляем подобранный по мощности ЭПРА к корпусу саморезами. Если ламп две, то мощность электронного механизма должна быть выше в 2 раза
  3. Соединяем его проводами с гнездами ламп
  4. Если сборка произведена правильно, оба источника света должны засветиться одновременно, ровным ярким светом. Гудения, естественно, быть уже не должно.

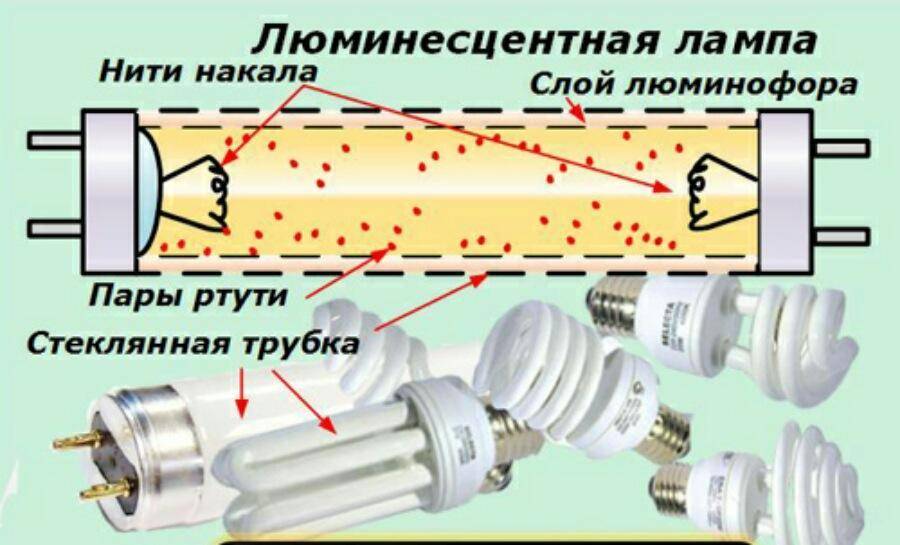

Достоинства и недостатки люминесцентных источников света

Использование ламп для тепличного выращивания растений

  • Первым значительным плюсом таких устройств является существенная экономия электроэнергии. Источники света последнего поколения, работающие по этому принципу, тратят ее в 4-5 раз меньше, чем обычные лампы накаливания.
  • Кроме высокой светоотдачи, положительным моментом является длительный срок службы. Он может составлять 12-25 тыс. часов. Подобные устройства часто используют для контрастного освещения помещений большой площади (офисов, торговых центров, школ) или уличного освещения. Используют их на транспорте, в уличных фонарях, туннелях.
  • Необходимость подключения дополнительных устройств (стартеров и дросселей)
  • Доминирование в спектре желтого света и искажение цветопередачи освещаемых предметов
  • Значительные габариты колбы, из-за чего становится сложно равномерно перераспределить поток света
  • На силу света в таких источниках способна влиять температура окружающей среды
  • Разогрев лампы происходит не сразу; полную яркость она набирает спустя некоторое время, иногда оно может длится 10-15 минут
  • значительная пульсация света, что может сказаться отрицательно на зрении
  • Наличие, пусть в минимальных количествах ртути, опасной для здоровья человека, растений и животных

Последними разработками ученых стали компактные люминесцентные источники освещения, внешне схожие с обычными лампами накаливания. Они снабжены стандартным патроном, и их можно легко вкрутить в любую люстру или торшер. Никакой модернизации при этом не требуется.

Вся пускорегулирующая аппаратура (ПРА) в них расположена в самом патроне или выносится отдельно в небольшие блоки. Подобные устройства часто называют энергосберегающими.

Сравнение параметров разных источников освещения

Но все же последние годы пользователи предпочитают подключать вместо люминесцентных ламп современные светодиодные. Принцип работы этих устройств существенно отличается. Люминесцентные колбы заполняются газом и парами ртути, и световое излучение образуется за счет разогревания вольфрамовой спирали. В светодиодных устройствах излучателем света является группа диодов или единичный светодиод. Именно он преобразует ток в световые лучи при протекании его через полупроводник.

Подобные устройства не только более прочны и менее опасны (повреждение люминесцентных же грозит попаданием в организм человека ртути). КПД светодиодных источников освещения гораздо больше, поэтому они более экономичны. Схема подключения люминесцентной или светодиодной лампы в обеих случаях максимально проста – достаточно лишь вкрутить ее патрон в цоколь.

Подробно о способах подключения люминесцентных ламп смотрите на следующем видео:

ВИДЕО: Как подключить люминесцентную лампу

Схемы подключения люминесцентных ламп: с дросселем и без дросселя, 2-х и более ламп (Фото & Видео)

голоса

Рейтинг статьи

Технические характеристики

Технические особенности дросселей, на которые стоит обязательно обращать внимание при выборе источника света, следующие:

  • Назначение. В люминесцентном устройстве катушка индуктивности создает нужный импульс для того, чтобы пары металла могли в устройстве гореть, также она поддерживает нужное значение мощности во время функционирования устройства.
  • Мощность. Главным техническим параметром ограничителя является значение его мощности. Именно от него зависит работоспособность всех других параметров и лампы в целом. Исходя из показателей мощности, эти параметры у каждого ограничителя светильника будут разные. По уровню мощности ограничители разделяются на три больших категории: B, C, и D. От того, к какой категории они относятся, зависит наименование ограничителей.
  • Коэффициент самоиндукции. За счет индуктивности дросселя мощность электроэнергии, которая приходиться на проводящие контакты лампы.


Коэффициент самоиндукции.

Как сделать светильник из светодиодной ленты своими руками?

15.02.2018

Довольно часто в помещениях можно увидеть освещение со светодиодами. Связано это с тем, что светодиоды обладают отличными характеристиками в вопросе освещения, а также являются энергосберегающими в своем роде.

В настоящее время большой популярностью пользуется светильник из светодиодной ленты, выполненный своими руками.

Стоимость таких приборов в готовом виде довольно высока, поэтому некоторые потребители желают самостоятельно выполнить такое изделие.

Лента светодиодная

Лента со светодиодами выглядит как прорезиненная плата. При этом она довольно гибкая. Здесь же и размещены светодиоды. Благодаря удобству конструкции не составит никакого труда выполнить светильник из светодиодной ленты своими руками. Затем устанавливать готовое изделие можно в любом месте.

Лента устроена таким образом, что есть возможность делить ее на кусочки требуемого размера. Помимо этого, полоса имеет самоклеящуюся прослойку, за счет чего устанавливать ее можно в любом месте.

Производители предлагают различные варианты в вопросе установки светодиодов, отличаться они будут направленностью и мощностью светового потока.

Самодельный светильник из светодиодной ленты можно выполнить из разного формата

Важно лишь придерживаться рекомендаций относительно сборки, учитывая особенности ленты

Следует знать, что такие лампы выступают, как правило, дополнительными источниками освещения. В виде основного же необходим несколько иной формат люстры. Светодиоды отлично подойдут для подсветки шкафчиков, рабочего стола и подобных элементов мебели.

Ленты из светодиодов с разнящимися характеристиками могут быть применены практически везде, где есть потребность в искусственном освещении. О преимуществах светодиодов перед обычной лампой можно говорить много. Прежде всего, необходимо выделить основные характеристики:

  • экономичность;
  • большой период функционирования;
  • разнообразие в сочетаниях цвета;
  • исходные материалы доступны для потребителей.

Материалы для светильника

У ленты довольно высокая гибкость, за счет этого выполнить изделие можно в самом различном формате. Но при этом будут общие принципы в сборке для светильников любых моделей.

Прежде всего потребуется подготовить все материалы, которые будут участвовать в сборке. Это необходимое условие, чтобы конечный результат получился качественным и радовал хозяев жилища.

Подготовить необходимо будет такие материалы:

  • непосредственно светодиодную ленту с необходимыми параметрами светодиодов;
  • шурупы;
  • алюминиевый уголок, который можно заменить пластиковым коробом;
  • выключатель.

Также стоит позаботиться и об инструментах:

  • дрели;
  • карандаше с линейкой;
  • электрическом лобзике;
  • плоскогубцах.

Когда все требуемые материалы и инструменты готовы, можно приступать к самой сборке будущего изделия.

Процесс монтажа

Существует немалое число вариаций того, как можно сделать светильник с помощью светодиодной ленты.

Конкретный вариант будет определяться лишь тем, какой именно прибор хочется видеть в конечном счете. Они же представлены в следующих разновидностях:

  • горизонтальный;
  • вертикальный;
  • с ножками.

Большинство этапов, которые потребуется исполнить в процессе сборки, не будут зависеть от вариации конечного прибора. Именно из-за этого они будут одинаковыми.

Сборка будет происходить поэтапно:

  • прежде всего потребуется отмерить длину угла;
  • затем просверливается требуемое отверстие в нем, благодаря нему изделие и будет закреплено на выбранной поверхности на шурупах;
  • уголок нужно закрепить на выбранной территории;
  • в место, где сделано отверстие, потребуется установить выключатель, также на месте, где имеется разрез, нужно припаять провода;
  • ленту стоит обработать ацетоном, чтобы ее поверхность стала обезжиренной;
  • к уголку крепится непосредственно сама лента.

Чтобы выполнить все гладко, лучше вначале приклеить слегка, а только убедившись, что все сделано ровно, разровнять ее по всей поверхности.

после этого потребуется подключить все провода, как правило, мощность для таких приборов выбирают в 12 В.

Таким образом, на выходе получится прибор освещения, который можно устанавливать горизонтально. Отличный вариант, чтобы установить подсветку на рабочую поверхность на кухне. Помимо этого, и в других комнатах такие светильники пользуются спросом, например в детской. Очень удобно размещать их на выделенных полках.

Как дополнительный источник света, вариант со светодиодным светильником является оптимальным. Поскольку его можно использовать в качестве подсветки и он не будет раздражать глаза. Причем выполнить его собственными силами не составит никакого труда.

Подключение люминесцентного светильника по шагам

  • Достаньте светильник из упаковки;
  • Разберите светильник;
  • Выньте лампу, если светильник в сборе;
  • Снимите защитную крышку корпуса.

В корпусе светильника есть отверстие для питающего электрического кабеля.

  • Вставьте отключенный от электропитания кабель в это отверстие и примерьте светильник к потолку.
  • Расположите светильник как вы хотите, и отметьте точки крепления на потолке карандашом. Для крепления в корпусе светильник технологические отверстия.

Как правило, отверстие для питающего провода находится посередине светильника. Если при такой подаче кабеля, расположение светильника вас не устраивает, сделайте в корпусе новое отверстие для кабеля (например, на краю корпуса светильника) и продолжите разметку. При этом винты для крепления должны приходиться на несущие направляющие для подшивного (подвесного) потолка.

  • Закрепите светильник на потолке, как он должен стоять.
  • Снимите изоляцию с кабеля и зачистите концы питающих проводов.

Подключите коричневый (фазный провод) к клемники светильника

Подключите синий провод к клемнику светильника.

Желто – зеленый провод это провод защитного заземления. Он подключается к клемме соединенной с корпусом светильника.

  • Уложите подключенные провода в корпус светильника.
  • Установите стартер.
  • Закройте защитную крышку. Убедитесь, что крышка не прищемила провода электропитания. У люминисцентного светильника нет стандартных электрических патронов для ламп. Лампа устанавливается в двух держателях. Установите лампу, вставив усики в держатели сразу с двух сторон и повернув лампу на 90°.

Проверьте работоспособность светильника, предварительно включив электропитание.

Domity.ru

Другие статьи раздела: Электрика

  • Подключение электрического патрона в светильнике — подробное описание работы
  • Замена электропроводки квартиры своими руками — подробное описание работ
  • Установка встраиваемого светильника
  • Как сделать электропроводку в электрокоробе и установить на короб розетку
  • Подключение простого потолочного светильника — установка потолочного светильника на штанге
  • Электропроводка и розетки на кухни — разметка розеток и правила монтажа
  • Установка дополнительной розетки на керамическую плитку
  • Подключение электрического патрона в светильнике — подробное описание работы
  • Освещение рабочей поверхности кухни: установка подсветки своими руками
  • Подключение простого потолочного светильника — установка потолочного светильника на штанге
  • Установка встраиваемого светильника

Новые статьи

  • Замена электропроводки квартиры своими руками — подробное описание работ
  • Как установить розетку в ванной комнате — установка розетки во влажных комнатах
  • Установка УЗО в квартире — схема установки устройства защитного отключения
  • Подключение электрического патрона в светильнике — подробное описание работы

Схемы включения люминесцентных ламп

Наиболее распространенные схемы включения люминесцентных конструкций:

  • схема подключения с использованием электромагнитного балласта;
  • схема включения люминесцентных приборов освещения с применением электронного балласта.

Теперь давайте рассмотрим обе схемы более подробно.

Схема подключения люминесцентной лампы посредством электромагнитного балласта (ЭмПРА)

Сокращение ЭмПРА означает электронный пускорегулирующий аппарат, который еще известен как балласт либо же его называют дросселем.

Мощность ЭмПРА обязана соответствовать суммарной мощности ламп, которые подключены к нему. Данная стартерная схема достаточно старая и активно используется уже далеко не первое десятилетие. Стартером в этой схеме называют небольшую лампу, оснащенную неоновым наполнением, также в нее входят два биметаллических электрода.

Принцип включения люминесцентной конструкции согласно этой схеме следующий:

  • во время включения электропитания в стартере происходит разряд;
  • биметаллические электроды замыкаются накоротко;
  • ток в цепи стартера и электродов сводится только к внутреннему сопротивлению дросселя, что повышает рабочий ток почти втрое и разогревает ламповые электроды буквально за мгновение;
  • в это же время биметаллические контакты остывают и размыкается цепь;
  • в момент разрыва цепи дроссель создает запускающий импульс до 1 кВт, что происходит благодаря его самоиндукции;
  • происходит разряд в газовой среде прибора и он включается.

Помните, что стартеры на 127 Вольт не смогут работать в одноламповой системе и для нее потребуется стартер на 220 Вольт.

ЭмПРА, используемое при данной схеме, имеет свои преимущества:

  • удобство конструкции;
  • относительная надежность;
  • доступная цена.

Однако такой балласт имеет и свои недостатки, в числе которых следующие:

  • расход электроэнергии выше более чем на 15 процентов по сравнению со схемой подключения на основании электронного балласта;
  • время запуска зависит от износа конструкции и колеблется до 3 секунд;
  • со временем усиливается звук от гудения дроссельных пластин;
  • часто возникает стробоскопический эффект мерцания люминесцентной лампы, что негативно может сказаться на зрении человека;
  • система дает сбои при низких температурах. Так, ничего не будет работать в сильные холода в неотапливаемых помещениях при включении посредством данной схемы.

Схема подключения люминесцентной лампы при помощи электронного балласта (ЭПРА)?

ЭПРА расшифровывается как электронный пускорегулирующий аппарат (он же балласт). В отличие от электромагнитного балласта он подает на лампу напряжение не сетевой частоты, а высокочастотное (25-133 кГц). Такая схема исключает появление мигания, которое так часто нас раздражает и негативно влияет на зрение. В данном аппарате применена автогенераторная схема, которая включает трансформатор и выходной каскад с транзисторами.

Схемы подключения люминесцентных ламп при помощи электронного балласта есть разные, чаще всего они нанесены на блок конструкции и подключить их тем или иным способом не составляет труда.

Схемы с применением электронного пускорегулирующего балласта тоже имеют свои преимущества и недостатки.

Преимущества их такие:

  • специальный режим работы и запуска ЭПРА позволяет увеличить срок эксплуатации люминесцентной лампы;
  • до 20 процентов экономии электроэнергии по сравнению с электромагнитным балластом;
  • отсутствие шумов и мерцаний при работе лампы;
  • отсутствие часто ломающегося стартера;
  • наличие моделей, где есть возможность диммирования (регулировки яркости света).

Недостатков у данного балласта не так уж и много и они не слишком существенны:

  • сложная схема подключения;
  • высокие требования к качеству комплектующих и их установке.

Люминесцентные осветительные конструкции привыкли покупать те люди, которые хотят оптимизировать потребление электричества дома и на работе, а также желают сократить траты на приобретение новых осветительных приборов, приходящих со временем в негодность. Благодаря балластам, люминесцентные конструкции работают корректно. Естественно, больше преимуществ у схем включения люминесцентных ламп при помощи современного электронного балласта ЭПРА.

Отличия в работе

При возможном внешнем сходстве источников освещения формата T8 люминесцентные и светодиодные лампы работают по разным принципам. Флуоресцентный источник света представляет собой стеклянную колбу, заполненную парами ртути. При подаче высокочастотного напряжения на электроды ионы ртути излучают свет в ультрафиолетовом диапазоне. Чтобы преобразовать ультрафиолетовое свечение в видимый глазу спектр, на внутреннюю поверхность стеклянной колбы напыляется специальный люминофор, светящийся под действием УФ-лучей в видимом диапазоне. Жесткий ультрафиолет при этом не пропускается. Для запуска газоразрядки необходим дроссель со стартером.

LED-элемент светится за счет прохождения тока малой мощности через кристалл в заданном производителем диапазоне свечения, преимущественно в холодных тонах от 5000 до 10 000 Кельвинов. Для запуска светодиодной лампы от сети 220 В требуется драйвер или ЭПРА — электронное пускорегулирующее устройство.

Схема электронного пускателя

Стандартная лампа состоит из:

  • контактов. Они отвечают за поступление сигнала от источника питания на лампу.
  • дросселя. Это обмотка из медной проволоки, надетая на кольцо. Такая схема распределит ток равномерно и ослабит лишнюю активность электромагнитного поля.
  • замыкающей дуги. Там самая пара контактов, которые изгибаются и приводят лампу в действие.
  • трансформатора. Служит для преобразования напряжения источника питания в то, на котором сможет работать лампа.
  • конденсатора. Для разрядки напряжения.
  • предохранителя. Установлен не на всех лампах и служит для предотвращения поломки из-за перепадов в сети.

Начальный нагрев катодов и величина силы тока прямым образом влияют на стабильный процесс зажигания и работу лампы Если тока будет недостаточно, дроссель разомкнёт цепь и лампа погаснет, если ток будет в избыточном количестве — неизбежен перегрев.

Промежуточная ситуация — мерцание лампы с разной частотой, когда происходит то затухание, то зажигание. Такие скачки снижают срок службы, ведь каждый цикл считается как полноценный запуск и выключение лампы, а именно количество таких циклов определяет срок службы лампы. Низкоамплитудные скачки не сильно повредят механизм, а вот перепады, которые заметны невооруженным глазом — да.

Обычно электромагнитная лампа загорается за 9–10 секунд, гаснет немного дольше.

Немаловажную роль играют конденсаторы, которые снимают напряжение после выключения лампы. Также конденсаторы устраняют помехи на радиочастотах, который ловит стартер.

Конденсатор предотвращает процесс сплавливания и сваривания электродов из-за сверх температур. Такие процессы наблюдаются на дешёвых репликах дорогих стартеров, который сделаны из подручных материалов.

Для обеспечения комфортной работы, на лампе рекомендуется установить 2 конденсатора, подключив их параллельно (и заземлив среднюю точку).

Трансформатор, созданный для выравнивания напряжения обеспечить бесперебойную работу лампы. Если оно просядет, лампа будет нагреваться дольше, причём напряжение может упасть всего на 20%, чтобы читатель заметил неполадку.

Тлеющий заряд теряет свой начальный потенциал во время длительной эксплуатации лампы. При этом стартер может гасить включенную лампу даже тогда, когда напряжения достаточно. Лампа начнёт мигать, что вызовет дискомфорт для глаз и раздражение, а также выведет из строя дроссель.

Каждый элемент оказывает влияние на механизм. Именно поэтому стартер нужно приобретать в сертифицированных магазинах у проверенных поставщиков. Они не экономят на деталях, тестирую оборудование, предоставляют гарантию. Рассмотрим наиболее популярных производителей и их модели

Описание принципа работы

Стартер, используемый для зажигания люминесцентных ламп, характеризуется более низким напряжением, чем в электросети. При этом напряжение пускового устройства превышает аналогичный рабочий параметр источника света. Когда говорится, что стартер газоразрядных ламп вводится в работу первым, имеется в виду, что при подключении к сети питания все напряжение прикладывается именно к данному элементу, в частности, к его электродам.

Результатом данного процесса является тлеющий разряд, посредством его тока осуществляется прогрев электрода пускового устройства, а именно, с биметаллической пластиной. Это приводит к его изгибанию, что, в свою очередь, обеспечивает замыкание цепи. Затем ток проходит дальше: через дроссель и люминесцентную лампу. Схема предполагает последовательное соединение двух названных элементов, а стартер подключен параллельно к источнику света.

Далее, описывается принцип работы люминесцентных ламп: катод под действием проходящего по цепи тока прогревается, продолжительность этого процесса определяется тем, как долго электроды пускового устройства будут находиться в замкнутом положении; зажигание источника света выполняется под воздействием дросселя, в котором на момент размыкания контактов стартера возник высоковольтный импульс.

Классификация пускового устройства осуществляется на основании различий в уровнях мощности ламп:

  • от 4 до 22 Вт; от 4 до 65 Вт; от 4 до 80 Вт;
  • 18-22 Вт, 18-65 Вт;
  • 30-65 Вт;
  • 70-125 Вт;
  • от 80 до 140 Вт.

Тип используемого стартера определяется мощностью люминесцентных ламп и особенностями схемы. Существует большое количество разнотипных пусковых устройств. Например, исполнение SТ 111 (маркировка 220V 4-80W) применяется в схеме, которая предполагает использование ламп мощностью 4-80 Вт и напряжением 220 В. А вариант ST151 применяется при подключении к сети 110/127 В (маркировка 127V 4-22W).

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
