Группировка потребителей
Группировать потребителей рекомендуется по комнатам и типу потребления. Если квартира большая (трехкомнатная и более), то освещение стоит разбивать на пару групп с раздельными устройствами защиты. Однако чаще всего все осветительные приборы запитываются от одной линии со щитка, а вот комнатные розетки уже разделяются на несколько веток. Плюс еще две обычно формируют для электроплиты на кухне и на санузел.
Группировка потребителей электроэнергии в квартире
Линия для стационарной домашней техники и розетки
В отдельную группу также принято выделять стиральную и посудомоечную машины. Если они сломаются или перегорят идущие на них провода, то эту линию электропроводки можно будет отключить на время ремонта без обесточивания всей квартиры.
Варианты группировки осветительных приборов
По освещению группирование следует производить исходя из мощностей осветительных приборов. Большую зальную люстру на 5–7 лампочек лучше подключить через отдельный провод. Также выделить в свой контур можно настенные бра и освещение ванной комнаты с туалетом. А вот светодиодную подсветку стоит запитать от розеток. В проекте квартирной электропроводки выделять ее отдельно не рекомендуется, так как такие приборы потребляют сравнительно мало электроэнергии.
Линия для кухни
Особый момент – кухня, в нее отдельно должны идти линии проводки на:
- электрическую плиту;
- освещение;
- розетки для чайника, миксеров и другой бытовой техники;
- розетки для посудомойки и стиральной машинки.
Объединять эти электроприборы в одну общую кухонную группу нельзя. Включенные одновременно они будут потреблять слишком много электричества. Если в кухню прокладывать один провод, то его придется подбирать с большим сечением. А это приведет к совершенно ненужному удорожанию электропроводки в квартире и сложностям в ее монтаже.
Основные потребители электроэнергии на кухне
Специальные линии электропроводки
Отдельно делать линии в проекте электрики рекомендуется также для:
- системы теплого пола;
- электрического полотенцесушителя;
- водонагревателя с ТЭНом и т.п.
Для этих электроприборов характерно высокое энергопотребление, поэтому их лучше подключать через специальную выделенную ветку и собственное УЗО
Причем выбирать в квартиру провод по сечению здесь придется с особым вниманием. Жилы кабеля должны будут выдерживать длительный по времени и повышенный в амперах электроток
Электропроводка в помещениях с повышенной влажностью
Ванную и туалет либо совмещенный санузел также следует выделять на схеме в отдельную группу. Эти помещения отличает повышенная влажность. Электропроводку, розетки и освещение в них необходимо подбирать в исполнении с защитой по IP 44 или 54. Экономить здесь не рекомендуется.
Группы потребителей и разметка электропроводки в ванной комнате
Жилые помещения
В каждую жилую комнату в проекте внутриквартирной электрики рекомендуется закладывать три линии – основную и дополнительную с розетками на разных стенах плюс еще одну на освещение. Чтобы сэкономить, дополнительную ветку можно подцепить на основную в соседнем за перегородкой помещении. Не зря отверстия для смежных подрозетников обычно в стенах делают сквозными. Так пару розеток в разных комнатах удается без проблем подключить на общий провод от одной группы.
Главное здесь с нагрузкой потом подключаемых электроприборов не прогадать.
Провод ввода

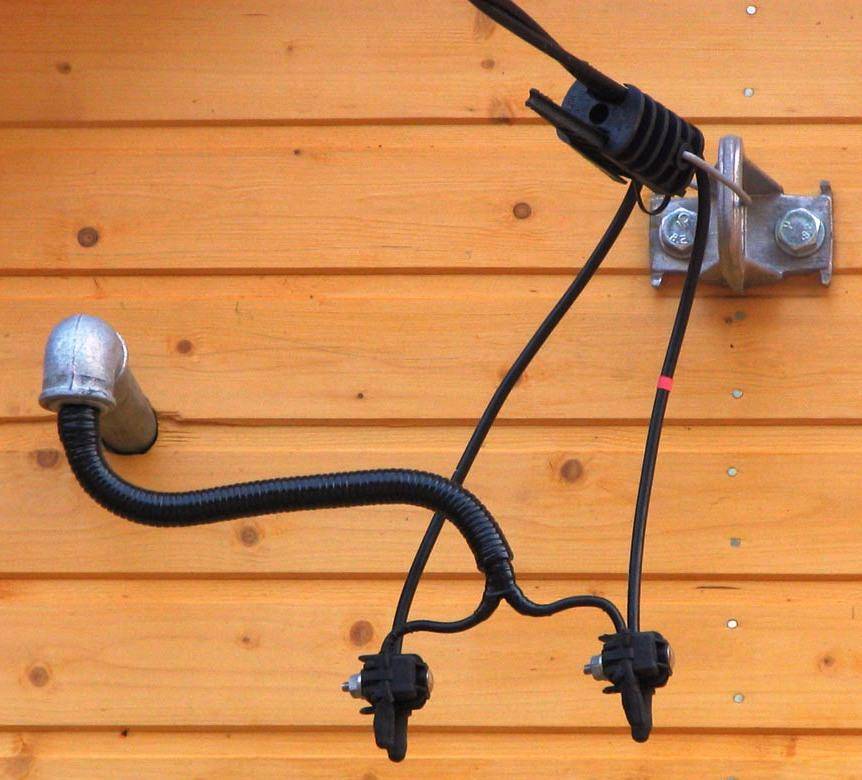

Пример подключения ввода в частный дом
- Хотя это и не касается непосредственно расчета электропроводки, но все-таки выполните и этот шаг. Сверьте сечение (или сумму сечений, если у Вас несколько линий) проводов после ввода с сечением входного проводника.
- Ввод должен либо выполняться проводом большего сечения либо быть равным. Если получается обратное, то вам нужно уменьшить свои аппетиты (мощность установленных в доме приборов), либо обратится в компанию поставщик электроэнергии.
- Может произойти ситуация когда правильно рассчитанная внутренняя проводка выдержит но сгорит ввод. Поэтому нужно увеличить его диаметр и допустимый ток. Выполнить это может служба обслуживающая внешние сети.
Обычно это процедура платная и одновременно требуется перезаключать договор в связи с увеличением лимита отпускаемой энергии.
Правильный расчет проводки поможет избежать частых ее ремонтов
Надеюсь, наша статья полностью раскрыла для вас тему: расчет электропроводки в доме. Даже если вы не будете проводить эту работу самостоятельно, знание принципов поможет сэкономить при заказе материалов или услуг. Пусть дом будет всегда освещен, удобен и безопасен.
Прокладка электропроводки
Штробление стен под проводку
Чтобы правильно провести электромонтаж на кухне, следует покрыть стены предварительной разметкой в соответствии со схемой из проекта. Далее, следуя рисунку, аккуратно проделать в стенах штробы, в которые будут укладываться провода, предусматривая, что в дальнейшем они будут маскироваться финишной отделкой
При этом важно помнить, что при необходимости повернуть инструмент нужно крутить его строго на 90 градусов
Подготавливаются гнезда, в которые будут устанавливаться подрозетники и встраиваемые розетки, а во все проделанные каналы укладываются кабели. Чтобы зафиксировать кабель, через каждые 30 см рекомендуется проделать в канале специальное отверстие, через которое можно будет закрепить его с помощью дюбель-скоб. Когда укладка закончена, все каналы тщательно замазываются алебастром или гипсом.
В заранее проделанные углубления устанавливаются подрозетники, из которых выводятся провода, питающие все выключатели и розетки. Не забывайте подравнять их положение, используя специальный строительный уровень, после чего надежно закрепить с помощью раствора и винтов.
Правила разбивки
Правильным разделением электропроводки в доме и квартире на сегодняшний день является проведение для каждой комнаты отдельной линии для розеток, отдельной для освещения.
К тому же отдельной линией проводят кабель к мощным потребителям. Чтобы наглядно разобраться и понять, что такое разделение электрики на группы, рассмотрим графические изображения. Представлена электрическая план-схема:
В данной схеме трехфазный ввод в дом распределен по группам электропотребителей. В качестве вводного кабеля, от счетчика, используется ВВГнг 5*10, пять жил сечением 10 квадратных мм. Для защиты ввода в щит установлен автоматический выключатель ВА 40 А.
Первая группа (подключена от фазы L1) — это освещение, устанавливается автомат 10 А, провод на на них ВВГнг 3*1.5 мм. Вторая — это потребители санузла и ванной, установлено устройство защитного отключения, УЗО 10А-10mA. Вообще можно до 30 мА, но не более (глава 7.1. ПУЭ п. 7.1.82). Связанно это с высокой влажностью и большой вероятностью электротравматизма при эксплуатации электроприборов. В качестве силового провода задействован ВВГнг 3*2.5 мм, который также запитан от первой фазы L1. Третья — розетки комнат. Для их защиты установлен автомат на 16 А, а питание подходит с фазы L2. Делается это для равномерной нагрузки на трехфазную сеть. Провод для третьей ветки электропроводки также берут ВВГнг 3*2.5 мм. Розетки для четвертой группы (кухня и коридор) запитаны от фазы L3. Автоматический выключатель на 16 А защищает провод ВВГнг 3*2.5 мм. Пятая ветка — питание электроплиты, задействованы три фазы, ноль и заземление. Для подключения используют провод ВВГнг 5*6 мм (согласно СП 256.1325800.2016 п.10.2), для защиты установлено УЗО 32 А — 30 mA.
Данная схема разделения проводки на группы приведена в качестве примера, для помощи домашним мастерам разобраться и на примере помочь научится читать схемы, а также составлять их, исходя из собственных наработок. В качестве недорогого и простого решения разбивки электропроводки для хрущевки, можно использовать схему приведенную ниже, с распределенной нагрузкой на потребителей.
Также добавлено визуальное изображение, план-схема проводки на плане квартиры. При вновь проложенной электропроводке необходимо составлять подобную схему распределения, для того чтобы в дальнейшем облегчить поиск неисправности или же модернизацию проводки, добавление точек потребителей.
Чтобы закрепить прочитанный материал, предлагаем вам ознакомиться с видео уроками, на которых доходчиво и наглядно демонстрируется, как разделить проводку в квартире или доме на линии:
Вот собственно и все, что мы хотели рассказать вам о правильном разделении электропроводки на группы. Надеемся, предоставленные примеры помогли вам понять, зачем нужна разбивка электрики и как ее правильно осуществить!
Будет интересно прочитать:
Цивилизованная жизнь невозможна без большого количества электроприборов. Кроме лампочек «Ильича» в современных домах и квартирах используются кондиционеры, стиральные и посудомоечные машины, бойлера, компьютеры и другие электроустановки. Суммарная мощность этой аппаратуры постоянно растёт, что повышает требования к электропроводке.
При прокладке электропроводки потребителей желательно разделить на группы. Это позволяет уменьшить сечение кабелей, упростить монтаж и выбрать защитную аппаратуру (автоматы, УЗО), соответствующую типу и мощности нагрузки.
В этой статье рассказывается о том, как разделить электропроводку на группы и правильно выбрать автоматические выключатели.
Проектирование электрической сети дома
Исходя из приведенной общей схемы электроснабжения дома, для проектирования электрической сети нам прежде всего необходимо рассчитать количество групп и распределить по ним нагрузки. Дабы сделать это нам необходимо определиться со способом монтажа проводки и подсчитать возможную нагрузку наших потребителей.
Выбор способа монтажа электропроводки
Начнем с выбора способа монтажа электрической сети. Электропроводка частного дома может быть выполнена открытым и скрытым способом. И от правильного выбора зависит не только количество групп, сечение проводов и суммарная стоимость монтажа, но и внешний вид всего дома.
На фото открытая электропроводка в деревянном доме
Итак:
- Прежде всего отметим, что любой вид монтажа проводки может быть реализован в доме любой конструкции и из любых строительных материалов. Вопрос только в стоимости монтажных работ. Мы не будем приводить нормы монтажа для разных видов проводки в разных условиях. Эту информацию вы можете найти в других статьях на нашем сайте. Остановимся только на общепринятых нормах.
- Открытая проводка нашла широкое применение в домах из горючих материалов. В первую очередь это дерево, СИП панели и другие виды горючих стройматериалов. Для таких домов цена монтажа открытой проводки зачастую значительно ниже. Скрытая же проводка потребует немалых финансовых вливаний, а ее монтаж трудоемок.
- Скрытая проводка применяется преимущественно в домах их кирпича, пеноблоков и других не горючих материалов. Ведь такой вид проводки позволяет полностью скрыть инженерные сети, в то же время в домах из не горючих материалов она не предъявляет особых требований.
Расчет суммарной нагрузки дома
На следующем этапе проектирования вам необходимо рассчитать суммарную нагрузку по дому и по отдельным электроприемникам. Это необходимо для последующего формирования групп.
- Для этого нам прежде всего необходимо определиться с количеством электроточек и их максимальной потребляемой мощностью. Это зачастую становится самой серьезной проблемой для не профессионалов, но де-факто в этом нет нечего сложного.
- Каждая розетка или выключатель в доме смонтирован для определённого электроприбора или группы электроприборов. Нам достаточно выбрать наиболее мощный из них и в дальнейшем вести расчет для него.
- Мощность электроприбора можно посмотреть в паспорте прибора. Так же ее может содержать инструкция по эксплуатации. Если у вас нет не того не другого, то примерную мощность вы можете узнать в нашей таблице.
Таблица мощностей электроприборов
Но в большинстве случаев мощность приборов указывается в Ваттах, а нам ее необходимо перевести в Амперы. Для этого можно воспользоваться законом Ома — . Вообще это упрощенный вариант формулы, но для наших целей этого вполне достаточно. Исходя из этой формулы у нас получается, что электроприбор мощностью в 1кВт для сети напряжением 220В потребляет электрический ток примерно в 4,5А.
Распределение нагрузок по группам
После того как мы рассчитали суммарную нагрузку по дому и для каждой отдельной электроточки, мы можем приступать к непосредственному созданию групп.
Итак:
Согласно п.9.– 88 номинальная мощность автоматических выключателей для питания групповых линий розеток и сети освещения не должна превышать 16А. Отталкиваясь от этого пункта распределяем наши нагрузки на отдельные группы.
Схема совмещенной электрической группы
Так же стоит помнить, что электропроводка в частном доме самому монтировать не легко. Поэтому не стоит располагать разные электроприемники одной группы в разных частях дома
Обычно это 1 – 2 смежных комнаты.
Еще одним аспектом на который стоит обратить внимание, это п.7.– 88. Он требует подключение розеток на кухне и в жилых комнатах к разным группам. Достаточно часто в розеточную группу кухни включают и розетку в ванной комнате.
Достаточно часто в розеточную группу кухни включают и розетку в ванной комнате.
- В итоге у нас может получиться от 3 до 7 групп в зависимости от суммарной нагрузки. У некоторых может получиться более 10 групп. Но тут все уже зависит от размеров дома и количества электроприборов. Но согласно технических условий вводной автомат, который установлен на дом, редко превышает значения в 25А иногда 40А.
- Об этом следует помнить и при разделении нагрузки по группам своими руками. Ведь вероятность того, что все электрические приборы будут работать одновременно достаточно низка. Поэтому следует трезво подойти к этому вопросу и выполнить распределение более взвешенно с учетом такого фактора как коэффициент использования.
Суммарная мощность и подбор кабеля
Независимо от типа ремонтных работ, монтаж начинается с этапа планирования. Касается это и разводки проводки на кухни. Первоначально нужно определить тип сети, которая проведена в квартиру. Если трехфазная сеть, то все просто замечательно, и вы будете иметь приличный запас мощности. При однофазной сети есть определенные ограничения. Зачастую три фазы подводятся к квартирам, где вместо газовой плиты эксплуатируется электрическая.
Далее производится расчет мощности всех кухонных электрических приборов, как имеющихся, так и запланированных в будущем. Расчет производится на основе информации о номинальной мощности каждого отдельного прибора. Эту информацию можно найти на инструкции по эксплуатации. В ходе расчетов у вас должно выйти мощность в пределах от 8 до 15 киловатт. Это число отображает потребление энергии в случае, когда в сеть включены все потребители, что бывает относительно редко. При этом, лучше иметь запас мощности, чем ее недостаток. Ниже на картинке представлена таблица по подбору подходящего сечения кабеля в зависимости от характеристик сети.
Допустим, суммарная мощность электроприборов на кухне составляет 11 киловатт, то для прокладки проводки целесообразно использовать медный провод типа ВВГ сечением 6 миллиметров. При расчетной нагрузке в 15 киловатт понадобиться кабель по мощней – ВВГ с 10-миллиметровым сечением.
Важно! Провода ВВГ типов НГ 2на6 и НГ 2на10 можно использовать только в случаях, когда отсутствует заземляющий провод. Но лучше приобрести сразу трехфазный кабель, в расчете на будущую модернизацию электропроводки

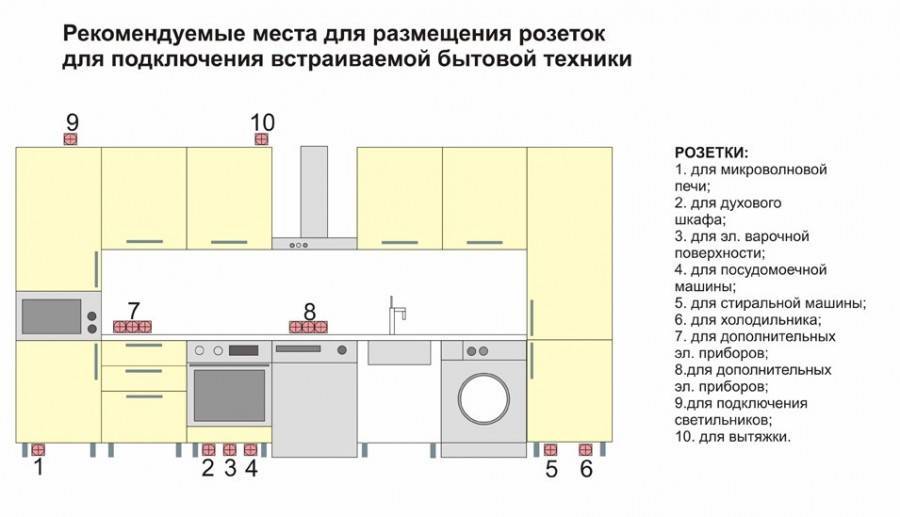

Почему важно правильно спроектировать количество и расположение розеток на кухне
Перед тем как делать электропроводку, сформируйте модель вашего гарнитура, а затем, ориентируясь на него, создайте схему расположения розеток. Перед составлением макета обязательна консультация стилиста либо продавца магазина, где вы собираетесь приобрести кухню. Это делается по той причине, что эксперты знают о всех нюансах, которые могут возникнуть при монтаже кухонного гарнитура. Их не могут предусмотреть электрики и обычные покупатели.
Электропроводка на кухне должна выполняться самостоятельной группой, а еще лучше несколькими группами.
Еще лучше, если при составлении схемы размещения розеток вы проконсультируетесь с электриком, который внесет корректировки в схему, если имеются погрешности, учитывая условия технической защищенности и другие общепризнанные нормы. В случае если такая возможность отсутствует, можете сами составить схему, придерживаясь существующих правил проектирования электроприборов в помещениях.
Перед работами вам придется составить небольшой проект или схему.
Как рассчитать электропроводку на участке
На придомовой территории, вдоль дорожек, иногда даже в саду и цветнике, а также по периметру участка всегда имеется какое-то освещение. И если некоторым особо экономным хозяевам удобнее пользоваться фонарями и декоративными светильниками на солнечных батареях, то традиционно к земельным наделам протянуты линии электропередачи от ближайшей подстанции. Это может быть воздушный кабель или подземный, в первом случае он проходит по изоляторам на верхушках столбов, а во втором – по специальной трубе из диэлектрика, закопанной глубоко в грунт.
Исходя из того, как подведено электричество, надо рассчитывать и продолжение линии на участке. Самое простое решение – из двух проводов, один из которых фазный, а второй нулевой, иногда на дом может приходиться три провода для обеспечения двух отдельных фаз. Четырехжильный ввод необходим в том случае, если есть необходимость в трехфазном варианте, при наличии соответствующего потребителя (промышленное и профессиональное оборудование, станок). Последний тип подключения может быть использован только после получения разрешения на него в предоставляющей электроэнергию организации.
Итак, остановимся на однофазном двухжильном соединении с подстанцией, которое еще нужно протянуть, если вы не хотите оплачивать работу специалистов. Перед тем, как рассчитать электропроводку, следует учесть, что протяженность кабеля от общей линии до вашего участка не должна превышать 25 метров, на большем расстоянии (а при сильных ветрах в вашей местности и на меньшем отрезке) нужно ставить опору. Высота расположения кабеля над проезжей дорогой – как минимум 6 метров, в дом заводить воздушную линию желательно на уровне 3 метров.
На выходе с подстанции, где стоит трансформатор, ток обычно уже имеет напряжение 220 В. Но падения в электрической сети – дело обычное, и может оказаться, что к вам поступает каких-то 160 В. Чтобы получать необходимый уровень напряжения, на входе кабеля нужно установить стабилизатор, а также автоматы, которые будут защищать сеть от перегрузки. Параметры их указываются в Амперах, то есть соизмеряются с потреблением тока. Укомплектовав распределительный щиток, помещаем его в таком месте, где нет сырости.
Ко всем хозяйственным постройкам, будь то сарай или летний навес, протягиваются провода, это можно сделать по воздуху и напрямую, так будет экономнее. Освещение вдоль дорожек лучше обеспечить подземным кабелем, причем фонари следует соединять параллельно, а не последовательно, чтобы перегорание одной лампы не отключало всю цепь. Берем план, и на нем отмечаем воздушную линию, соединяющую постройки с распределителем, и тянущийся от него же вдоль дорожек (и повторяющий все их изгибы) подземный кабель. Измеряем получившуюся разводку и умножаем ее длину на 2, поскольку нужны минимум два провода (на улице рекомендуется двойная изоляция), для фазы и нуля.
План внутренней электрической сети в частном доме
Прежде чем составлять схему, где будет указано месторасположение кабелей и проводов, необходимо составить детальный план размещения бытовой техники, приборов освещения и другого электрооборудования как в самом доме, так и на территории домовладения. Принципиальная схема электропроводки в частном доме разрабатывается основываясь именно на этих данных. Допустим, если в жилых комнатах достаточно нескольких розеток для подключения маломощной бытовой техники, то в кухню и ванную комнату необходимо заводить несколько отдельных линий для обеспечения электричеством мощных стиральных машин, микроволновых печей и так далее.
На основании этого плана разрабатывается принципиальная схема разводки электропроводки. Она считается основополагающим документом для проведения монтажных работ и закупки всех необходимых комплектующих и материалов. Схема дает возможность точно рассчитать длину необходимого кабеля и проводов, их сечение, количество разветкоробок, выключателей, розеток и других элементов электропроводки. Она не позволит запутаться при выполнении работ по монтажу и ошибиться в выборе комплектующих изделий по техническим характеристикам. Поэтапный план разработки схемы электропроводки в частном доме приведен ниже.
- На первом этапе необходимо определиться с типом электрической проводки. Существует всего два варианта: скрытая или наружная. Первый вид самый распространенный. В этом случае провода и кабели укладывают в специальные штробы, прорезанные в стенах, полах или потолке, после чего они замуровываются цементным раствором или другими строительными материалами. Наружная разводка, весьма популярная в далеком прошлом, сейчас используется в тех случаях, когда не рекомендуется прокладывать каналы в несущих конструкциях дома, а именно в деревянных строениях из бруса, оцилиндрованного бревна и так далее.
- Далее следует разделить всю электропроводку по группам потребления. Вся сеть делится на следующие линии: для освещения, питания розеток, силовую, уличную и для хозпостроек. Каждая из линий прорисовывается на отдельном листе с указанием размеров помещений, толщины перегородок и стен и так далее. В заключительной фазе этого этапа, по подготовленным данным, рисуется общий план электропроводки частного дома со всеми элементами сети. Производится расчет необходимого сечения кабелей, количества комплектующих и материалов, необходимых для монтажа электропроводки в целом.
Разрабатывая принципиальную схему электроразводки в частном доме, следует знать, что современные СНиП обязывают исполнителя планировать проводку раздельно по комнатам, с разделение линий розеток и осветительных приборов. Это связано с требованиями безопасной эксплуатации электрических сетей. К тому же по комнатное разделение внутренней проводки более удобно в эксплуатации. При проведении ремонтных работ нет необходимости обесточивать весь дом, достаточно отключить от сети одну комнату.Разделение внутренней сети электроснабжения на линии по мощности и группам потребления позволяет использовать электрооборудование и кабельную продукцию с соответствующими техническими характеристикам. Например, для линии освещения можно применять провод с сечением 1.5 мм² и автоматический выключатель на 16 А. Этого достаточно для нормального функционирования нескольких светильников. А вот для подключения розеток необходимо использовать кабель с сечением 25 мм², соответственно и автомат большей мощности на 25 А. Все это позволяет оптимизировать технические характеристики всей внутренней сети и сократить затраты на приобретение материалов и оборудования.
Все линии проводов и кабелей подходят к электрическому распределительному щиту. Для каждой из них устанавливается автоматический выключатель соответствующей мощности и если необходимо УЗО (устройство защитного отключения). Электрощит является неотъемлемой частью всей системы внутренней проводки и его необходимо включать в принципиальную схему электроразводки в частном доме, квартире или на даче. Для частного дома, возможно, потребуется включить в схему электропроводки стабилизатор напряжения, так как параметры электрического тока, очень часто бывают нестабильными.
Расчет суммарной токовой нагрузки
В паспорте каждого устройства указана его максимальная потребляемая мощность.
Суммарная токовая нагрузка — это сумма потребляемой мощности постоянно и часто используемых электроприборов, умноженная на 0,9 (вероятность одновременного использования), плюс 20% от полученной суммы в качестве запаса. Исходя из конечного результата, выбирают сечение кабеля.
Допустим, в кухне задействованы следующие устройства:
- холодильник — 400 Вт;
- вытяжка — 130 Вт;
- хлебопечка — 600 Вт;
- микроволновая печь — 1800 Вт;
- посудомоечная машина — 1900 Вт;
- телевизор — 200 Вт.
Сумма их потребляемой мощности = 5030 Вт.
Вероятность одновременной работы: 5030*0,9=4527 Вт.
Плюс 20% запаса.
Суммарная токовая нагрузка составит 5432,4 Вт.
