Типовые схемы и правила составления проекта системы вентиляции в частном доме

Чистка вентканалов

Со временем систему вентиляции необходимо очищать от грязи и пыли. Если вентканалы имеют не большую длину, то данную работу можно произвести самостоятельно с помощью пылесоса. При большой протяженности каналом лучше воспользоваться услугами специализированных организаций.

В этом есть определённые плюсы:

• Очисткой зайдутся грамотные, обученные специалисты.
• Качество такой очистки будет намного выше.
• Фирмы, которые занимаются этой деятельностью, имеют специальное оборудование.
• Кроме очистки можно провести дезинфекцию, и обеззараживание вентиляции.

Устройство данной конструкции в частном доме является не роскошью, а необходимостью. Наличие данной конструкции должно быть заложено ещё на этапе проектирования дома. При использовании естественной системы, её можно смонтировать самому.

Если планируется более сложные принудительные, или комбинированные варианты, с использованием специального оборудования для подогрева воздуха, то следует обратиться к специалистам.

Такие сложные системы сначала рассчитываются в специальных программах, после этого на них составляется отдельный проект. Для устройства данных конструкций потребуются монтажники, обладающие специальными техническими знаниями.

Необходимость системы вентиляции

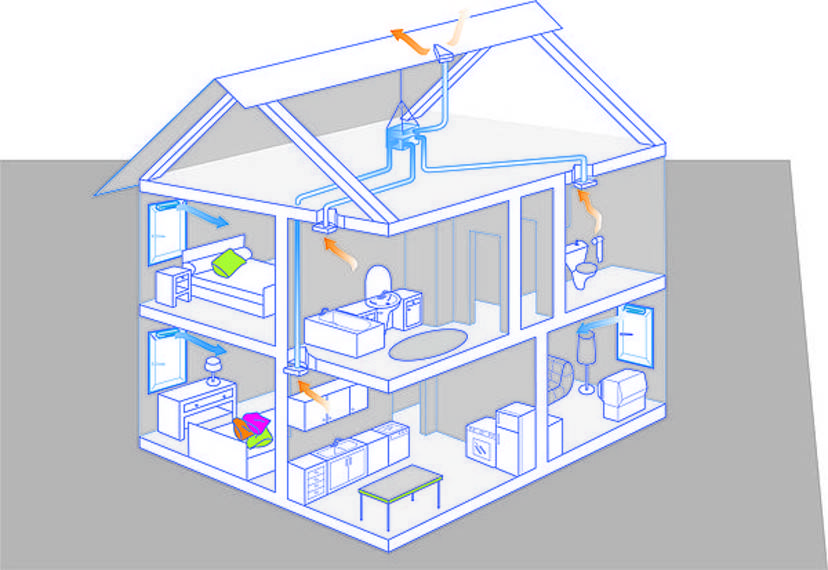

схема комплексной вентиляции частного дома

Система вентиляции дома выполняет следующие функции:

• обеспечивает правильный воздухообмен в помещениях;
• поддерживает оптимальную влажность воздуха;
• выводит наружу неприятные запахи;
• создает комфортные бытовые и санитарные условия для жильцов.

В идеале объем поступающего воздуха с улицы должен быть равен объему воздуха, удаляемого из внутренних помещений. Это обеспечивает необходимое проветривание и способствует сохранению тепла и выведению запахов из кухни и из санузлов.

Поддержание оптимальной влажности препятствует появлению грибка на стенах и развитию болезнетворных микроорганизмов.

Как работает естественная вентиляция в частном доме

В старых домах приточный воздух может попадать внутрь через небольшие щели в оконных проемах, отверстия между нижним краем дверного полотна и полом. Если в доме используются пластиковые стеклопакеты и применяются современные герметизирующие материалы, для притока чистого уличного воздуха придется дополнительно монтировать в оконных проемах или стенах специальные приточные клапаны.

Выходные отверстия обязательно монтируются в кухнях и санузлах – помещениях, в большей степени нуждающихся в отведении влаги, запахов, продуктов горения. Жилые комнаты нуждаются в проветривании в меньшей степени.

Естественная и принудительная вентиляция

Итак, свежий воздух извне попадает в дом, прогреваясь до температуры окружающей среды за счет работающих отопительных приборов, конвекции и теплообмена с аккумулирующими тепловую энергию конструкциями. Отработанный воздух, насыщенный углекислотой, запахами и примесями, постепенно продвигается к выходным каналам.

Воздуховоды, где из-за разности давления и температуры внутри помещения и снаружи возникает воздушная тяга, проходят через чердачное помещение и кровлю, оканчиваясь оголовками специальной конструкции.

Чтобы вентиляция осуществлялась максимально эффективно, все помещения в доме должны оборудоваться либо приточным клапаном, либо выходной отдушиной. В некоторых комнатах целесообразно устанавливать оба элемента сразу.

При планировании перемещения воздушных масс можно руководствоваться следующими правилами:

• Каждая жилая комната должна иметь пути для свободного поступления воздуха снаружи.
• Отдушины обязательно должны присутствовать в ванной комнате, кухне, санузле. При наличии домашней бани, прачечной, мастерской, там также стоит предусмотреть отдельные каналы.
• И отдушина, и приточный клапан понадобятся в помещениях с газовым оборудованием, тренажерных залах, жилых комнатах, отделенных от ближайшего вентканала двумя и более глухими дверями.

Подвальные помещения и погреба также обязательно должны проветриваться.

Разновидности вентиляционных систем в одноэтажном, двухэтажных домах

Если говорить об основной классификации систем вентилирования, то стоит выделить: осуществляемую естественным образом и ту, которая сопровождается механическими устройствами.

Окна за счет сеток способны помешать проникнуть внутрь шмелям и мухам, комарам и листьям. Но они не защитят от пылинок и растительных аллергенов.

Наиболее простой и позволяющей сэкономить на затратах на электричестве является именно та, которая реализуется естественными методами. Формируется простыми воздуховодными каналами. Габаритные параметры и расположение которых могут создавать более или менее интенсивную тягу, а, соответственно, и вентилирование.

Для распределения воздуха применяют решетки, на 1 дом может приходиться иногда свыше 10 решеток.

Сопровождение вентилирования различными приборами и устройствами применяется в тех случаях, когда естественный способ вентилирования остается неэффективным. Могут использоваться самые разнообразные фильтры, клапанные устройства, нагреватели и охладители, вентиляторные конструкции.

Естественная (простая)

Естественная вентиляция в частном доме является максимально простой, с точки зрения конструирования. В основе ее работы лежат базовые физические процессы, которые основываются на разнице давления, температуры и смешению воздушных потоков с постепенным и регулярным их замещением.

Тяга позволяет в этом случае осуществить постоянный процесс смены воздушных масс.

Уже в момент строительства любое здание, в том числе и частный дом, надо оборудовать устройствами натуральной вентиляции.

Иногда может наблюдаться негативный эффект образования сквозняков. Для того, чтобы избавиться от них достаточно всего лишь оборудовать отверстия специальными типами клапанов. Они не перекрывают ход воздушных масс, но все же отсекают интенсивный воздушный поток, который может вызвать ощущение движущейся струи воздуха.

При естественном типе, выходящие трубы должны возвышаться над верхней точкой крыши приблизительно на 0,7 м. Верхнее отверстие покрывают специальным зонтиком, защищающим от попадания осадков, животных или птиц.

Это базовый минимум, без которого нормальная среда в помещениях не может быть обеспечена.

Принудительная

Принудительная при проектировке требует учесть тот факт, что должны быть установлены специальные вентиляторы, осуществляющих нагнетание воздуха. Используют проветриватели, бризеры, рекуператоры.

Грамотно установленная система вентиляции – залог комфортного проживания в доме.

Приточная

Этот вариант вентилирования дает возможность получить постоянный приток кислорода, поставляемого с улицы.

Оборудуется такой способ вентилирования следующими элементами (с учетом индивидуальных пожеланий): нагревательным элементом, вентилятором, фильтром, системой автоматизированного контроля, специальными воздухоотводами.

Приточная вентиляция в частном доме – подает воздух с улицы в помещение.

Приточная вентиляция может быть выполнена, как отверстие в стене, тогда она является бесканальной. Или спроектированной с использованием специальных воздуховодов, тогда это будет канальный тип.

Вытяжная

Устанавливается не только в квартире, но и в частном коттедже. Данная система представляет из себя комбинацию труб, один из концов которых располагается в наиболее загрязненных помещениях, например, на кухне. Его конец отгораживается решеткой. Тогда как второй выходит наружу. Данная конструкция позволяет избавить такие помещения, как санузлы и кухни от излишков влаги и загрязнений.

В частном доме можно вывести вытяжную вентиляцию через стену на улицу.

Приточно-вытяжная

Данная разновидность может быть спроектирована, как в виде принудительной, так и естественной.

У принудительной, обмен воздухом осуществляется за счет специальных воздуховодов, которые могут быть дополнены фильтрами для очистки, насыщением ионами, охлаждением или нагревом воздуха, увеличением уровня влажности.

Если делается приточно-вытяжная вентиляция, то для нее требуется прокладывать два раздельных вентиляционных канала.

У естественной приточно-вытяжной суть заключается в том, что основными направляющими для движения воздушных масс являются сами коридоры помещений. В этом случае организовать можно вентиляцию даже в помещениях, имеющих нестандартную планировку.

Рекомендации по энергосбережению

• Подача приточного воздуха должна выполняться в рабочие зоны с обязательным повышением перепадов температур путем увеличения самой температуры вытяжного воздуха.
• Избыток тепла должен поглощаться путем регулирования охлаждающих устройств, установленных на производстве.
• Места на производстве, где происходит выделение загрязнений любого характера, должны оборудоваться специальными устройствами для улавливания этих загрязнений.
• Применение установок утилизации позволяет нагревать приточный наружный воздух.
• Холод наружного воздуха может охлаждать технологическое оборудование.
• Специфическое оборудование, которое требует определенных параметров воздуха, нужно определять в локальные системы специального типа.

Особенности проектирования пассивной вентиляции

Естественная неорганизованная вентиляция не требует определенных проектировочных мероприятий, так как вместо вентиляционных устройств, основную роль в работе играют окна и двери. Но, такая система неэффективна, особенно для жилого дома. Обычный дом, или многоквартирное здание требуют единственной мощной системы, которая обеспечивала бы необходимой скоростью воздухообмена все жилые и нежилые квартиры и их комнаты.

Вентиляция частного дома требует знаний о некоторых особенностях проектирования, выполнение которых необходимо для достижения максимальной эффективности всей системы. К ним относят:

1. Естественное движение воздуха, именуемое тягой, будет сильнее, если расположить вытяжную трубу как можно выше кровли здания.
2. Скорость воздуха, который притягивается вытяжками, будет более быстрой, если все каналы будут иметь одинаковую площадь сечения. К тому же, они должны быть гладкими и чистыми.
3. Каналы и решетки для выведения отработанных воздушных масс устанавливаются на расстоянии 10-15 см от потолка.
4. Вытяжные каналы располагают вертикально. Разрешенное отклонение при монтаже – 32 градуса.
5. Приточная часть вентиляции устанавливается в стену на расстоянии 10-15 см от пола. Уличная часть воздуховода располагается вертикально, а ее конец защищается от мусора, птиц и осадков специальными «зонтиками» и решетками.
6. Конструктивные элементы систем могут изменяться в зависимости от наличия в частном доме камина, второй ванной комнаты, а также большого количества перегородок между комнатами. Влияет на предварительные расчеты и количество межкомнатных дверей.

Вентиляция в двухэтажном доме также имеет свои особенности. Расположение и размер вентканалов в таких зданиях может иметь разные варианты. Очень часто, для первого и второго этажа, необходимо организовать отдельные линии вентиляции, выведенные в общую шахту или трубу на чердаке строения. Вентиляционные воздушные потоки при таком проекте, будут быстро покидать дом, не перемещаясь и не смешиваясь в отдельных комнатах.

Многие специалисты уверенны, что даже самая эффективная естественная вентиляция не сравнится по своей эффективности с принудительным проветриванием. Приточная часть такой системы остается неизменной. Изменения затрагивают только вытяжки. Любой накладной или канальный вентилятор усиливает тягу в несколько раз. Но, в помещениях высотных многоквартирных домов, использование таких систем не практикуется. Обеспечиваются механическими вытяжками только отдельные комнаты – ванные, кухни и туалеты. Остальная жилая площадь обслуживается схемой пассивного воздухообмена.

Типы вентиляции коттеджей

Естественный тип вентиляции позволяет экономить электричество, но имеет некоторые минусы. Для обеспечения полноценного воздухообмена надо подготовить систему оттока в виде вентиляционных каналов. Уровень тяги достигается только соответствующей длиной этих каналов, поэтому вариант подходит для двухэтажных строений и больше.

Для одноэтажных домов рекомендуется выбирать комбинированный тип вентиляции. В этом случае на входе шахт монтируются вентиляторы – приток воздуха остается естественным, а вытяжка работает при помощи вентиляторов

Для равномерного поступления и оттока воздушных масс важно правильно подобрать мощность вентиляторов относительно площади помещений

Принудительное вентилирование используется, если предыдущие варианты являются неэффективными. Для обустройства системы сети воздуховода используются фильтры, вентиляторы, клапаны, охладители и нагреватели. Система может работать автоматически по предварительно заданным параметрам.

Выводы вентиляционных каналов Источник taurus-sk.ru

Выбор способа вентилирования

Частные дома, не выше 2-3 этажей, оснащаются комбинированной системой вентиляции. Общеобменная для основных помещений объединяется с кухонной вытяжкой или осевыми вентиляторами туалета/ванной. По принципу действия она является приточно-вытяжной, а по способу побуждения – естественной или смешанной (с добавлением механических вытяжек). Больше наглядной информации вы найдете в видео «Домашняя вентиляция своими руками – это просто»:

Отдельно рассматривается вентилирование котельных и подвальных помещений: это связанно со спецификой удаляемой отработки. А в случае котельной – и с противопожарными требованиями.

Так же схема вентиляции жилого дома зависит от материалов, из которых он построен. Это связанно с понятием «инерционность дома».

Немного теории: по материалу наружных стен дома подразделяются на инерционные и безинерционные. Первые – аккумулируют тепло (кирпич, дерево при наличии камина или печи); вторые – не теплоаккумулирующие (сип и сендвич панели). Для максимальной интенсивности работы естественной вентиляции подходят только инерционные материалы, способные отдавать тепло, остальным же требуется механическая вентсистема.

Специфика устройства систем воздухообмена следующая:

• Кирпичный коттедж. Особенность конструкции позволяет выкладывать вентиляционные шахты из камня или монтировать их из готовых блоков. Также существует возможность прокладывать вентканалы из оцинкованной стали;
• Каркасный дом из сип панелей. Конструктивная особенность накладывает ограничения на механизмы исполнения вентиляции: воздухообмен преимущественно осуществляется по стальным коробам квадратного сечения;
• Срубовые дома современной постройки. Вентсистема аналогичная с каркасными;
• Срубовые дома старой постройки. Как такового приточно-вытяжного вентилирования не предусмотрено, нет специальных каналов. Приточка осуществляется через окна или дверь, а вытяжка – через дымовую трубу «русской печки».

Вентиляция дома с печкой

Влияние на выбор схемы вентиляции оказывает и площадь постройки: есть существенная разница в протяжённости воздуховодов для небольшого дачного домика на 80 м2 или особняка более 300 м2. Также, в зависимости от площади жилища, меняется и размер отверстия для приточки/вытяжки и мощность осевых вентиляторов, если они необходимы.

Общая информация о воздухообмене в коттеджах и частных домах

Среди объектов недвижимости для собственного земельного участка особо выделяются коттеджи.

Этот тип жилых строений имеет особенности, отличающие его от классических домов:

1. Большая площадь: от 100 до 500 кв. м. жилого пространства. Другие жилые объекты имеют жилую площадь до 100 кв. м.
2. Ориентация исключительно на проживание. Дома могут иметь большое количество дополнительных хозяйственных пристроек.
3. В коттедже имеются все системы коммуникаций (вода, отопление, вентиляция).
4. Коттеджи имеют типовую планировку и размещаются в специальных коттеджных посёлках. Загородный дом может располагаться в существенном отдалении от других домов. Дома имеют индивидуальную планировку и конфигурацию.
5. Благоустройство участка. На участке с коттеджем не предусмотрен сад, огород, хозяйственные постройки, что характерно для дома.

Исходя из этих характеристик и особенностей, определяется специфика проектирования, монтажа и обслуживания системы вентиляции. К воздухообмену коттеджей предъявляются определённые требования и нормы, от соблюдения которых зависит эффективность функционирования системы. Главное требование – обязательное наличие вентиляции, т. к. её отсутствие препятствует созданию условий комфортного проживания.

Последствия отсутствия эффективной системы воздухообмена в коттедже:

1. Высокий уровень влажности (плесень) или чрезмерная сухость.
2. Недостаток свежего кислорода.
3. Отсутствие естественной системы регулирования температурного режима.

Все эти факторы могут оказывать существенное влияние на состояние здоровья проживающих в здании людей. Поэтому проектирование вентиляции коттеджа строится с учетом норм воздухообмена. К ним относятся кратность, необходимые объёмы воздуха на одного человека и т. д.

Кратность – это норматив, указывающий на то, какое количество раз воздух в помещении обновился полностью за единицу времени (принятая единица времени – 1 час). Расчет кратности производится с помощью формул или используются специальные таблицы, где приводятся средние параметры кратности в различных помещениях.

Нормы перемещения воздуха, необходимого для комфортного проживания одного человека:

• 20 куб. м. – при незначительной физической активности;
• 45 куб. м. – при средних нагрузках;
• 60 куб. м. – при сильной активности.

Нормы кратности и перемещения воздуха позволяют производить расчет размеров вентиляционных каналов, технических характеристик оборудования, количественных параметров и объёмов требуемых материалов.

Подготовка к монтажу вентиляции частного дома

Правильная вентиляция – это та, что в самом начале грамотно запроектирована. Допущенные в расчетах ошибки потом исправить будет практически невозможно либо слишком дорого. Лучше все изначально сделать по всем правилам.

Это для облицовки цоколя можно взять самые разные материалы. Особых строительных норм здесь нет. А вот проект для системы вентиляции или свайного фундамента должен рассчитываться с соблюдением массы СНиПов и ГОСТов. Иначе долго коттедж не простоит либо жить в нем будет просто некомфортно.

При проектировании домашней вентиляции следует учесть:

1. Наличие в помещении плиты или камина.
2. Кубатуру каждой комнаты и коттеджа в целом.
3. Количество проживающих.
4. Необходимость встраивания в систему воздушных фильтров и их тип.
5. Индивидуальные архитектурные особенности здания и многое другое.

По нормам в жилых помещениях коттеджа весь объем воздух должен за час меняться минимум один раз (кратность воздухообмена равна «1»). Для подсобок, подвалов и коридоров этот коэффициент уменьшается до «0,2».

В кухне воздух должен меняться со скоростью 60–100 м3/час в зависимости от типа плиты. Причем если последняя газовая, то замена должна производиться с кратностью не ниже трех раз за час по объему кухонного помещения. В санузлах и туалетах воздухообмен должен равняться 25–50 м3/час.

Принудительно-вытяжная вентиляция в кухне

Для внутридомовой канализации вентиляция обустраивается отдельно посредством вывода вентиляционной трубы с общего стояка. Также отдельно рекомендуется обустраивать вентканал для вытяжки над кухонной плитой. Причем сводить воздуховод от нее и из санузла в одной шахте нельзя. Это может привести к выходу канализационных “амбре” в кухню.

При подготовке проекта также надо учесть размеры вентиляционных каналов и их пропускную способность, мощность системы отопления и габариты вентиляторов. Параметров рассчитать придется немало. И все они должны быть точными и безошибочными, иначе эффективность вентиляции получится не такой, как хотелось бы.

Однако проект вентиляции для большого дома лучше заказать у специалистов в этой области с соответствующими инженерными познаниями. Здесь цена ошибки может выйти слишком высокой.

Распределение воздуха

Вентиляция должна непросто подавать внутрь определенное количество воздуха. Ее цель – это доставка этого воздуха непосредственно туда, где в нем есть необходимость

Во внимание при планировании распределения воздушных масс принимаются такие показатели:

• суточный режим их применения;
• годичный цикл использования;
• поступление тепла;
• скопления влаги и ненужных компонентов.

Любое помещение, где люди находятся постоянно, заслуживает поступления приточного воздуха. А вот если здание используется для общественных нужд или решения административных задач, примерно половину его можно направлять в соседние помещения и в коридоры. Там, где отмечается повышенная концентрация влаги или выделяется много тепла, требуется вентилировать области конденсации воды на ограждающих элементах. Недопустимо перемещение воздушных масс из участков с повышенным загрязнением в места с менее засоренной атмосферой. Температура, скорость и направление движения воздуха не должны способствовать появлению туманного эффекта, конденсации воды.

Вентиляция в подвале частного дома

В неиспользуемых подвалах стоит поставить продухи и отдушины. В идеале – в противоположных концах цоколя. При наличии перегородок, отдушины должны быть и в них. Продухи должны иметь диаметр 12 см и находиться под потолком. Их желательно защитить решетками, которые препятствуют проникновению мышей и крыс.

В подвалах, которые интенсивно используется и в нём часто находятся люди стоит установить вентиляцию такую же как и в жилой зоне, но с небольшими поправками на функциональное назначение помещений. Так вентиляция для спорт-зала в подвале будет отличаться от винной комнаты, а кинозал в подвале вентилировать нужно немного иначе чем гардеробную или сауну.

Условные обозначения на схемах

На данной таблице показаны все принятые в проектировании условные обозначения коммуникаций водоснабжения и канализации, используемые в строительстве:

Трубопровод для удаления сточных вод Трубопровод для смешанной канализации объекта Трубопровод для ливневой канализации участка Внутренний трубопровод для канализации Устройство для ливневого водостока Изменённый диаметр трубы Вытяжка с трубопроводом на крышу, прикрытая колпаком Стояк системы вентиляции Торцевая заглушка трубопровода Соединение трубы фланцевого типа Соединение трубы раструбного типа Соединение трубы резьбового типа Прочистная труба Кран запорного типа Кран трёхрежимный Стопорная водопроводная задвижка Клапан дроссельного типа Заслонка обратная

Система водонапорного компенсатора Сальниковый водонапорный компенсатор Клапан редукционный Выпускной сифон из ванны Сифон выпускной из подвала Решётка для стока ливневых вод дворовая Решётка для стока ливневых вод уличная Затвор обратный с двойной защитой Колодец для стоков и трубопроводы Колодец для контроля открытых лотков Устройство для очистки стоков по малому кругу Устройство для очистки стоков среднего типа Устройство для очистки стоков усиленные

Водоотстойник Уловитель бензина Ловушка для нефти Уловитель для жира Заслонка для топлива Уловитель топлива Отстойник для грязи Кран для холодного водоснабжения Кран для горячего водоснабжения Кран поворотный для холодного водоснабжения Кран поворотный для горячего водоснабжения Кран с возможностью присоединения шланга Кран кнопочный смывной Бачок, снабжённый поплавком Душевая система

Система душевой водоподачи Система нагрева воды Гидросмеситель Моечное устройство х/в навесное Моечное устройство г/в навесное Бытовая мойка Накопитель воды открытого типа Запасной накопитель для воды Электронасос Система электроотвода Гидрант подземного типа Гидрант наземного типа Кран поливочный

Пескоуловитель и сито Клапан проходной запорный Клапан запорный проходной, снабжённый спускным краном Клапан редукционный Клапан поплавкового типа Вентиль Заслонка-блокиратор Клапан с комбинированным запором Прибор для измерения давления Клапан-предохранитель, работающий по принципу противовеса Клапан-предохранительный, работающий по принципу мембраны Система перелива жидкости, снабжённая терморегулятором

Условные обозначения водоснабжения и канализации единообразны по всей территории Российской Федерации и стран СНГ. Их изменение по своему усмотрению недопустимо. Причина проста: чертёж по сантехническому обустройству объекта должен понимать любой подготовленный сантехник. Это поможет избежать ошибок в технологии работ и, в конечно итоге, обеспечить наиболее эффективный способ эксплуатации водоснабжения объекта.

Условные знаки на чертежах и схемах для монтажа сантехники следует указывать при возведении любого строительного объекта, будь то многоэтажный дом, коттедж или какое-либо производственное здание. Они применяются также в компьютерных программах, например, «Автокаде», применяемом при создании проектов водопроводов и канализации объектов.

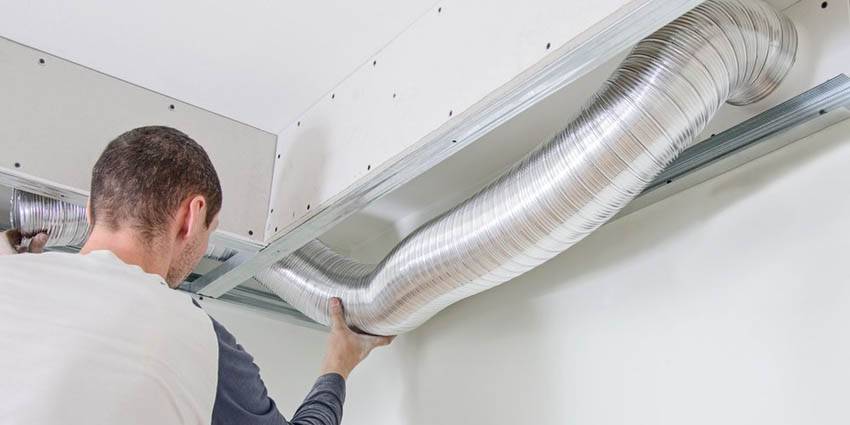

Материалы и оборудование

Многие из нас видели на чердаках многоэтажных жилых домов жестяные короба и трубы очень большого диаметра. Все знают, что это вентиляционные каналы. Для системы вентиляции частного дома такое громоздкое оборудование применять не требуется.

В качестве каналов для перемещения воздушных потоков в этом случае могут с успехом использоваться или пластиковые канализационные трубы с круглым сечением диаметром от 150 мм, или же обычные пластиковые кабель-каналы для электропроводки. Минимальное сечение кабель-канала для использования в качестве вентканала должно быть 100 × 50 мм. Преимущества такого подхода очевидны.

Во-первых, эти материалы исправно выполняют возложенные на них функции. Во-вторых, каналы из этих изделий без проблем можно прокладывать через помещения любой конфигурации, так как в продаже имеются любые соединительные муфты, углы поворота, заглушки и т. п.

Для оконцовки выпускных труб над кровлей понадобятся дефлекторы, которые отвечают проектным параметрам и имеют соответствующий внешний вид. Необходимо позаботиться о приобретении обратных клапанов для правильной работы впускных и выпускных каналов. Должно быть закуплено достаточное количество защитных решеток, утеплителя, метизов, герметика и других сопутствующих материалов. Обязательно нужен набор инструментов.

Из оборудования понадобятся вентиляторы, кухонная вытяжка, бризеры, приточно-вытяжная или рекуперационная установка и т. д., в зависимости от выбранной схемы вентиляции.

В любом случае все необходимое по возможности должно быть подготовлено до начала строительных работ, так как монтаж вентиляционных каналов и вентиляционного оборудования должен проводиться одновременно со строительными работами по возведению частного дома.
