Электропроводка на кухне своими руками: схемы разводки + особенности проведения электромонтажных работ

Инструменты, необходимые для работы

Для удобного и корректного проведения монтажно-электрических работ домашнему мастеру понадобятся следующие ручные инструменты:

• набор крестовых и прямых отверток;
• паяльник;
• молоток;
• плоскогубцы;
• электрический штроборез, если предполагается делать скрытую проводку;
• электрический перфоратор, оснащенный сверлами с победитовым наконечником (для прокладки каналов в бетонных или кирпичных стенах);
• тестер для проверки наличия/отсутствия напряжения в сети.

Все инструменты должны иметь целостное защитное покрытие на рукоятках, сделанное из прочных материалов, не проводящих ток.

Если, несмотря на советы профессионалов и требования пожарной безопасности, выбран открытый или комбинированный вариант прокладки проводки, понадобятся прочные и выносливые дюбель-гвозди. С их помощью удастся надежно прикрепить кабель-каналы даже к бетонным стенам.

Для поверхностей, имеющих более мягкую, податливую структуру, подойдут самые простые шурупы-саморезы или гвозди маленького либо среднего размера.

Для крепления внешней проводки в кухне к деревянной стене уместно использовать гвозди или саморезы, имеющие декоративную шляпку. Они стоят несколько дороже, но выглядят более привлекательно и гармонично вписываются в общий колорит помещения

Для быстрой, надежной и четкой фиксации проводки в штробах понадобятся гипс или алебастр. Они застывают практически мгновенно и позволяют сразу же продолжить работу, не теряя драгоценного времени. Подробный инструктаж по штроблению стен под электропроводку можно прочесть в этом материале.

Способы прокладки

Прокладку своими руками электрических проводов в помещениях можно осуществить открытым либо закрытым способом. Но если проводку в деревянном доме рекомендуется монтировать по первому варианту, то в квартире практически всегда используется второй. Для этого стены в комнатах придется штробить перфоратором либо прорезать каналы для кабелей в бетоне или кирпиче болгаркой. Зато потом вся электропроводка оказывается укрытой от глаз отделкой, что выглядит даже на фото более эстетично.

Варианты прокладки проводки в квартире по потолку и по полу

Открытый

У наружного способа преимущества следующие:

1. Дешевизна монтажных работ.
2. Простота самостоятельного монтажа.
3. Упрощенная возможность переделки разводки и формирования новых линий.

Но при таком варианте электромонтажа провода остаются на виду и могут быть по неосторожности повреждены. В квартире разводку электропроводки открытым вариантом рекомендуется делать только в крайнем случае. Лучше потратить время и силы на штробление бетонных и кирпичных стен, но сделать все более красиво и безопасно

Лучше потратить время и силы на штробление бетонных и кирпичных стен, но сделать все более красиво и безопасно.

Скрытый

Среди достоинств скрытого электромонтажа проводов числятся:

1. Более высокая безопасность и долговечность проводки.
2. Меньший риск возникновения пожара при перегреве и оплавлении проводов.
3. Эстетичный вид интерьера.

Однако за эти плюсы приходится платить большой трудоемкостью и увеличением цены монтажа электропроводки, а также сложностями при ремонте.

Размер сечения проводов для открытого и закрытого монтажа электропроводки

Выключатели

При помощи выключателей можно управлять на кухне не только освещением, но и вытяжным вентилятором. То есть у вытяжки имеется проводник со штепсельной вилкой, которая по идее должна вставляться в розетку и приводить в действие вентилятор. Можно убрать штепсельную вилку, а на месте розетки смонтировать выключатель, которым запускать и останавливать вытяжку.

Для светильников лучше ставить двухклавишный выключатель, одна клавиша которого будет включать общее освещение, а вторая подсветку. Возможен монтаж ещё одного обыкновенного выключателя на рабочей стенке, при помощи которого будет включаться освещение только рабочего места.

Общий выключатель монтируют у входной двери, на высоте 80-90 см от пола.

Открытая электропроводка

Открытая электропроводка монтируется из соображений безопасности. В случае короткого замыкания, повреждения или возгорания проводки, или необходимости перенести кухонное оборудования в другое место, эти работы потребуют минимум усилий и не повредят интерьер.

Все провода укладываются в пластиковые кабель-каналы, состоящие из двух частей: короба, крепящегося к стене или потолку, и накладной крышки с фиксирующимися желобками – застежками.

Поливинилхлорид (ПВХ) – материал, из которого делаются электромонтажные коробы – обладает редким сочетанием качеств по безопасности: электроизолятор, негорючий, пластичный и прочный.

Пластик можно выкрасить в любой цвет обычными красками или найти в магазинах соответствующий колер.

Выпускаются кабель — каналы с окраской – имитацией «под дерево». Производители гарантируют, что ПВХ сохраняет все свои качества в течение 25 лет (в том числе не выцветает). Ширина и высота прямоугольных кабель — каналов варьирует от 1,2 см для тонких проводов систем сигнализации и освещения до 10 см для кабелей большого диаметра.

Виды проводок

Электрическая проводка — это сеть изолированных проводов в помещении, призванных доставлять электричество от счетчика до точки подачи его устройствам.

По материалу проводка бывает:

1. Алюминиевая. Дешевый, но недолговечный материал. Обладает низкой электрической проводимостью.
2. Медная. Срок эксплуатации до 40 лет. Обладает хорошей электрической проводимостью, но отличается высокой ценой.

Важным моментом является выбор способа монтажа разводки электросети.

Открытая

Представляет собой прокладку провода поверх строительных конструкций. Существуют специальные приспособления (кабель-канал, электротехнический плинтус), призванные фиксировать и сохранять целостность сети.

Преимущества:

• легкость монтажа;
• доступность в плане диагностики и ремонта;
• не требует больших финансовых затрат.

Однако в кухонной зоне приходится сталкиваться с повышенной влажностью, огнем или горячими поверхностями.

Недостатки:

• не защищена от влаги;
• чувствительна к механическим повреждениям;
• пожаро- и электроопасна.

Скрытая

Укладывается под поверхностью строительных конструкций, включая подвесной потолок и теплые полы.

Преимущества:

• отвечает нормам пожарной безопасности;
• защищена от влаги;
• скрыта от механического воздействия;
• электробезопасна;
• не нарушает дизайн интерьера.

Однако это достаточно трудоемкий и недешевый способ.

Какой бывает проводка

Наружная электропроводка на кухне

Прокладка электропроводки может быть скрытой или открытой. Каждый вариант имеет свои минусы и плюсы. Выбирать тот или иной нужно в зависимости от материалов, из которых возводилось здание. Также учитываются особенности запланированного дизайна и всех декоративных элементов, которые уже находятся или только планируются в помещении.

Открытая

Открытая схема электропроводки на кухне представляет собой самый простой вариант обеспечения дома электроэнергией, который не предусматривает необходимость наличия каких-либо особых навыков и выполняется за короткое время. Главное достоинство этого варианта заключается в том, что он не предусматривает порчу интерьера, не требует демонтажа каких-то предметов или всего внутреннего декора, чтобы провести необходимые работы. Помимо этого, если в проводке появится короткое замыкание, можно быстро обработать ее и устранить возникающие проблемы, не тратя массу времени на поиск конкретного места их локализации.

Кабель-каналы для открытой проводки

В то же время не стоит забывать о том, что на кухне постоянно присутствует повышенная концентрация влаги, в связи с чем проводам потребуется дополнительная защита. Также для кухни характерны постоянные перепады температуры, которые негативно влияют на электропроводку. Провода с течением времени будут перегреваться, их защитная оболочка быстро потеряет целостность, в конечном итоге это обернется их преждевременным выходом из строя. Вовсе не обязательно, что все ограничится только отключением электроэнергии в доме, так как подобные условия часто приводят к коротким замыканиям, а это уже прямой риск пожароопасной ситуации.

Самым популярным решением этой проблемы являются специальные поливинилхлоридные кабель-каналы. Представляют собой специальную конструкцию из короба, который закрепляется на поверхности потолка или стены, а также надежной крышки, на которой установлены застежки для крепления. В такие каналы помещаются все прокладываемые провода, которые затем протягиваются к необходимой бытовой технике, розетке или освещению.

Скрытая

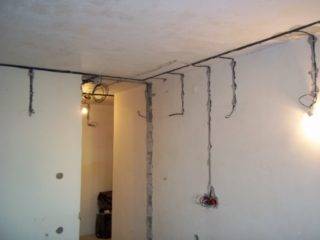

Скрытая проводка

Скрытая схема является наиболее оптимальной. Чтобы правильно сделать проводку на кухне, нужно обеспечить ее максимальную безопасность. Для этого все провода прячутся за поверхностью потолка или стен. В несущих стенах или перекрытиях пробиваются специальные бороздки, в которые будет укладываться электропроводка, после чего выемка заполняется цементом или алебастром с последующим нанесением на нее декоративного покрытия. За счет этого провода находятся под защитой, а на кухне можно будет сделать любой интерьер. Единственный нюанс – проводку нужно выполнять до проведения косметического ремонта.

Способ имеет свои недостатки. Если возникнут какие-то неисправности, для обнаружения точного места их локализации и проведения даже незначительного ремонта придется удалять внешнюю отделку и заново пробивать стену, так как другими способами получить доступ к проводам уже не получится.

Технология устройства электропроводки

Для начала работ потребуется схема электропроводки, на которой будут показаны места крепления розеток, выключателей, распределительных коробок, линии, по которым будут прокладываться провода. Также указываются параметры и характеристики проводки. Схема разрабатывается с учетом требований к будущей отделке помещений, так как некоторые решения при проектировании проводки, будут зависеть от материала конструкций и отделочных материалов.

Удобное расположение

Расположение электроустановочных приборов должно отвечать потребностям будущих владельцев новостройки, требованиям эргономики. При этом схема должна учитывать минимальные расстояния удаленности элементов проводки от сантехнических приборов, газопроводов. По согласованию со службами Энергонадзора возможна установка внутри квартир новостройки коммунальных щитков со счетчиками потребленной электроэнергии. Их расположение также должно быть отражено на схеме.

В соответствии со схемой, в квартирах новостройки размечают расположение будущей электропроводки, и устанавливают корпуса розеток, выключателей, распределительных коробок, распределительных щитов. Гнезда и ниши под них могут быть выполнены в стенах. При этом корпуса распределительных щитов должны быть выполнены из металла и заделаны в конструкции с использованием строительного раствора марки М150.

Прокладка проводов

Далее все розетки, выключатели и места установки осветительных приборов соединяются ПВХ трубками в соответствии со схемой подключения. Трубки эти заглубляются в конструкции стен. При этом в несущих стенах из железобетонных панелей штробление не допускается. Трубки монтируются под слоем штукатурки. По потолкам проводка выполняется в трубах, замоноличенных в железобетон перекрытия, либо проводится в пустотах плит перекрытия. Если трубы не были замоноличены в перекрытия на стадии возведения коробки здания, то они также скрываются слоем штукатурки либо за конструкциями будущих подвесных или натяжных потолков в новостройке. На каждом участке трубки должны быть целыми, без стыков.

Соединение и подключение защиты

На следующем этапе работ все будущие распределительные коробки, розетки и выключатели соединяются между собой и с местами монтажа осветительных приборов кабелями указанного в схеме типа и сечения, протягиваемыми в трубках с использованием специальных протяжек. Концы кабелей помечаются, чтобы избежать путаницы при подключении.

Далее производится соединение проводов в распределительных коробках. Делать соединения вне распределительных коробок, а также в установочных коробках и корпусах розеток и выключателей не допускается.

В распределительных щитах устанавливаются автоматические выключатели для защиты каждой отдельной цепи. Для цепей во влажных помещениях устанавливаются устройства защитного отключения (УЗО) или дифференциальные автоматы.

Как правильно выбрать размер кабеля?

Проволока правильного сечения – еще один важный элемент для правильной организации электроснабжения кухни. Его выбирают с учетом общей мощности предназначенных для использования бытовых приборов и осветительных приборов.

Для подключения настольных ламп, торшеров, люстр или точечных светильников обычно используются медные провода или кабели с ПВХ изоляцией марок ППВ или PV, способные длительное время выдерживать высокие рабочие нагрузки (около 4,1 кВт.

Минимально допустимое сечение жилы в этой версии – 1,5 миллиметра.

При подключении светильников на кухне открыто лучше использовать не обычную плетеную проволоку, а декоративную. Он обеспечит бесперебойную подачу энергии и внесет в интерьер особый стиль, оригинальность и неповторимость

Кабели того же класса, но большего сечения (от 2,5 мм) подключаются к розеткам, отвечающим за подключение мощных модулей бытовой техники (микроволновая печь, кофеварка, тостер и т.д.).

Если пренебречь этим моментом и взять тонкий провод, он не выдержит эксплуатационной нагрузки и в будущем приведет к короткому замыканию или возгоранию.

Все кабели, подключаемые к розеткам, обязательно должны состоять из трех проводов: фазного и нулевого проводов и провода, обеспечивающего защитное заземление (заземление). Это обеспечит правильную и безопасную работу всей системы

Если вы планируете использовать для освещения кухни приборы с металлическим корпусом, тонким проводом для подключения вам не обойтись. Чтобы напряжение не попало на корпус прибора, необходимо будет подвести к объекту трехжильный кабель или провод с прочной защитной оболочкой.

Только при таком варианте установки металлические светильники будут полностью безопасными.

Установка бойлера на кухне непременно потребует обустройства отдельной линии электропередачи. Сечение провода в этом варианте должно быть не менее 4 миллиметров. Верхний порог определяется дополнительно и полностью зависит от базовой мощности и объема самого нагревательного устройства

При подключении к сети мощных устройств (многоконфорочная плита, духовка и т.д.), Потребляющих 8-12 кВт в час, вам обязательно понадобится отдельная ветка трехжильного кабеля с медными жилами и прочной надежной изоляцией..в найрите или ПВХ.

Электропроводка своими руками – основные правила

Электропроводка своими руками

Перед началом работ ознакомьтесь с Правилами устройств электроустановок (ПУЭ), где прописаны основы работы с оборудованием. Электропроводка в доме, выполняемая самостоятельно, требует соблюдения следующих условий:

• необходим свободный доступ к учетному оборудованию, распредкоробам, розеткам и выключателям;
• монтируются они на уровне 60 – 150см от пола;
• открывающиеся двери не должны закрывать доступ;
• кабель подводят сверху;
• высота установки розеток варьируется от 50 до 80 сантиметров от пола. По технике безопасности нельзя их ставить меньше чем 50 сантиметров от электрических и газовых плит, отопительных радиаторов, труб. Подводка питания осуществляется снизу;
• количество розеток определяется из расчета 1 штука на 6м квадратных. К кухне это правило не относится, здесь ставят розетки по числу бытовой техники. Для питания ванной комнаты лучше предусмотреть отдельный трансформатор, находящийся вне этого помещения (для понижения напряжения);
• кабель прокладывается со строгим соблюдением вертикали и горизонтали (без изгибов и диагоналей, чтобы при монтаже и перфорации не повредить его);
• горизонтальные укладываются на расстоянии 5–10 сантиметров от перекрытий и карнизов и 15см от потолка и пола. Вертикально расположенные кабеля укладываются не меньше 10 см от края дверного или оконного проема. Расстояние до газовых труб не должно быть меньше 40 сантиметров;
• проводка не должна соприкасаться со строительными конструкциями из металла;
• применяются специальные короба для разводки и соединения кабелей. Соединения должны быть надежно заизолированы. Запрещено соединять медные провода с алюминиевыми.

Основные правила расположения

Необходимо учитывать мощность всех приборов, подключаемых к одному разъему. Недопустимо совместное подключение электрического чайника с микроволновой печью.

Для крупных приборов желательно провести отдельные линии с подходящим сечением. Также для духовых шкафов и другой крупной техники нужно предусмотреть отдельную автоматическую защиту в электрощите. Приборы с металлическим корпусом требуют заземления, а также использования электророзеток, подключенных через УЗО.

Установка розетки над холодильником, духовкой, вытяжкой или другими электрическими приборами запрещена. Они должны находиться сбоку, расстояние не менее 20 см.

Для правильного расположения розеток на кухне можно воспользоваться готовой схемой, но лучше составить ее самостоятельно, учитывая все нюансы конкретной кухни с бытовой техникой. Чтобы самостоятельно составить план, нужно знать все размеры кухонного гарнитура, полок и других элементов. Это знание необходимо, чтобы определить места подключения встроенной бытовой техники.

Для варочной поверхности и духового шкафа устанавливают два разных разъема, их подключение производится независимо друг от друга. Если духовой шкаф находится под варочной поверхностью, то место подключения располагают внизу, высота должна составлять около 180 мм от пола. Также кухонные розетки для плиты можно поместить за соседним шкафчиком, но расстояние от боковой стенки плиты в этом случае не должно быть меньше 200 мм, а высота от пола 200–750 мм. Иногда духовой шкаф устанавливают в высокий пенал, на уровне столешницы, тогда источник питания располагают в нижнем ящике или в боковом шкафу.

Многие, чтобы подключить холодильник, используют удлинители, но это противоречит инструкции. Провод холодильника имеет небольшую длину, обычно около 1 метра. Это нужно учитывать при планировании места подключения. Стоить помнить, что электророзетка должна располагаться рядом с прибором, а не за ним. Идеальное расстояние, это 200–750 мм от пола и 100–200 мм от боковой стенки прибора.

Нередко на кухне размещают стиральную и посудомоечную машину

Чтобы обеспечить подачу воды, их устанавливают рядом с мойкой, поэтому необходимо уделить особое внимание электророзеткам. Наилучшее решение – разместить их в соседнем от мойки шкафу, на расстоянии 100–200 мм и высоте от пола 200–400 мм

Микроволновая печь и кофемашина не являются обязательными элементами, но многие люди ими пользуются. Поэтому нужно подумать, куда их подключить. Микроволновая печь, как правило, стоит на уровне глаз, значит, разъем должен быть на соответствующей высоте. Удобно будет сделать один двойной разъем для этих приборов. Если что-то из техники будет стоять на столешнице, то электророзетки монтируют в кухонном фартуке. При необходимости их можно использовать для другой техники.

Помимо крупной бытовой техники, во время готовки используются и другие приборы, для них электророзетку делают в кухонном фартуке. Количество определяет сама хозяйка, от этого зависит удобство приготовления пищи. Необходимо продумать точное число необходимых разъемов и добавить еще 2–3 штуки, чтобы не ошибиться.

Выделяют три основных уровня высоты розеток на кухне: первый уровень расположен на высоте 100–300 мм от пола, предназначен для подключения крупной бытовой техники, которая должна быть постоянно включена в сеть; второй уровень расположен на высоте 100–200 мм от столешницы. Их используют чаще остальных, они предназначены для большей части кухонной техники; верхний уровень – на высоте 2 метра и более от пола. Предназначены для вытяжки, светильников.

Какой должна быть электропроводка на кухне?

25.02.2015 нет комментариев 26 329 просмотров

Не удивительно, что основные токовые нагрузки на проводку в доме приходятся из кухни. Это связано с тем, что в данной комнате находится наиболее мощная бытовая техника: электроплита, духовой шкаф, посудомоечная машина, холодильник, микроволновая печь и т.д

Именно поэтому, при расчете электропроводки особое внимание уделяется правильному выбору проводов и розеток для кухонной эл.проводки. Далее мы подробно рассмотрим, как сделать электропроводку на кухне своими руками, предоставив советы по монтажу, инструкцию в картинках и несколько полезных видео примеров!

Подготовительные работы

Перед тем как приступить к монтажу проводки на кухне, следует определиться с предполагаемым местом размещения мебели, плиты, раковины и т. д. В дальнейшем выполняется комплекс подготовительных работ, состоящий из нескольких этапов. Далее каждый из них рассмотрим подробно.

Определение состояния действующей проводки

На первоначальном этапе понадобится определиться, в каком состоянии находится старая проводка на кухне. В квартирах (домах) может использоваться однофазная или трехфазная сеть, следует уточнить этот момент. В дальнейшем проверяется наличие контура заземления у электрической проводки. Если проложен трехжильный кабель, то он имеется. Как правило, в возведенных после 1997 года жилых сооружениях предусматривается использование заземляющего контура.

Проверка состояния электропроводки.

Также понадобится установить сечение жил кабеля, чтобы понять, какую мощность способна выдержать старая электропроводка.

Расчет необходимой мощности

После этого рассчитывают мощность суммы всех приборов. Для этого в техническом паспорте каждой единицы техники находят номинальную мощность. Все эти значения суммируются. Такой метод предполагает одновременное включение всех электроприборов. Хоть это и будет происходить крайне редко, запас мощности необходим. От электрощита на кухню всегда протягивают отдельный кабель, ведь в этом месте сосредоточено такое же количество приборов, как во всей остальной квартире.

Для расчета мощности существует формула: Р = Р общ. × К

• Р общ. – подсчитанная вами общая мощность.
• К – коэффициент спроса ≈ 0,7 (70%)

К – коэффициент спроса, который учитывает количество электроприемников и продолжительность их использования. Ввиду отсутствия точных данных, рекомендуется принять его по одноименному запросу из справочной информации.

Полезные советы

Чтобы правильно сделать электропроводку в кухне, советуем учитывать следующие рекомендации:

• Выключатель должен устанавливаться при входе в комнату, на расстоянии 20-30 см от дверного проема при этом на высоте опущенной руки, чтобы можно было удобно управлять освещением даже ребенку.
• Высота установки розеток в кухне должна быть различной. Один блок «электрических точек» должен быть над столешницей, второй выше, для удобного подключения вытяжки. Для холодильника, стиральной и посудомоечной машины высота может быть 20 см от пола, но не меньше. Удобное расположение всех розеток мы предоставили на схеме выше, по ней и ориентируйтесь.
• На мощную технику нужно выбрать УЗО номиналом не менее 40 А (ток утечки 30 мА) и автомат на 32 А. На остальные розетки будет достаточно подключить 25-амперный автоматический выключатель своими руками.
• Проводить электропроводку в кухне открытым способом не рекомендуется из соображений безопасности (рядом мойка, плита и т.д.). Помимо этого кабель каналы негативно отобразятся на интерьере комнаты. Если у Вас подвесной потолок, кабель нужно протянуть в гофре за гипсокартонными листами.
• Если Вы живете в хрущевке, где нет заземления, необходимо выйти из положения, подключив УЗО в щитке.
• Ни в коем случае не устанавливайте розетки над либо под мойкой. Старайтесь вывести их подальше от воды.
• Обходите стороной подключение приборов через удлинитель. «Переноска» является ненадежной электрической точкой, которая при высоких нагрузках может расплавиться и стать причиной короткого замыкания.

На этом инструкция о том, как может быть организована электропроводка на кухне своими руками, заканчивается. Учитывайте все предоставленные нюансы и рекомендации, чтобы проводка была безопасной, удобной и долговечной!

Нюансы монтажа открытым и закрытым методом

Специалисты настоятельно рекомендуют скрытый способ проведения электрики на кухне как более безопасный для этого помещения.

Монтаж скрытой проводки в жилом помещении предполагает штробление стен с целью создания каналов для электросети с их последующей шпаклевкой и штукатуркой. В новостройке провода крепятся к стене специальным крепежом. В углубления устанавливают коробки и подрозетники. Для источников света кабель ведется через пустоты в потолочной плите. После полного монтажа сети производится штукатурка и косметический ремонт. Так что проводка оказывается полностью скрыта.

Открытая проводка крепится к стенам с помощью фарфоровых роликов, расположенных на расстоянии 50 см друг от друга. К проводам предъявляют те же требования, что и при скрытом способе. Они располагаются параллельно или под прямым углом к стенам помещения на расстоянии 10-20 см от карниза. Рядом с дверью или окном сеть проводят в 10 см от проема. Розетки и выключатель используются накладные. Их устанавливают на специальный внешний подрозетник.

Как правильно размещать розетки и выключатели

Прежде чем приступить к составлению схемы, необходимо выяснить, как будет расставлена на кухне техника и мебель. От этого зависит удобство и безопасность эксплуатации. Для кухни подойдут розетки с керамическими вставками, рассчитанные на 16 А.

При выборе места их расположения учитываются следующие моменты:

1. Для подключения устройств небольшой мощности точки электропитания размещают на расстоянии 10 см от столешницы.
2. Для крупной техники их устанавливают в 30-60 см от пола. Не более, чем в метре от электроприбора.
3. Для вытяжки и телевизора придерживаются высоты 190-200 см от пола.
4. Лучше запланировать одну розетку вне кухонной зоны для непредвиденных подключений (телефона, ноутбука и т. д.).

Выключатели рассчитаны на меньшую нагрузку, но чаще используются

Следует обратить внимание на поверхность корпуса. Шероховатое покрытие быстро собирает пыль

Лучше остановить выбор на гладком корпусе, который легче чистить. Жестких требований по установке выключателя нет. Чаще всего выбирают место по правую сторону на расстоянии 10 см от дверного проема и 150 см от пола.

Основные правила по выбору и расположению розеток и выключателей

Главные правила размещения розеток и выключателей при создании электропроводки своими руками таковы:

1. Установку розеток на кухне нужно производить равномерно и так, чтобы проводка напрямую подходила к местам расположения оборудования;
2. Нежелательно оставлять провисающие длинные провода;
3. Расположение розеток выбирается так, чтобы они не располагались около раковины или плиты – это защитит их от деформации вследствие перегрева или повышенной влажности;
4. Встраиваемые (скрытые розетки) прекрасно подойдут для дома, где живут маленькие дети. Кроме того, такие элементы никогда не испортят дизайн помещения. Кстати, нередко расположение розеток в столешнице, что очень удобно для подключения настольной техники;

1. Должна обязательно соблюдаться высота розеток – низко расположенные элементы не всегда безопасны (особенно в домах с маленькими детьми);
2. К одной и той же точке питания нельзя подключать несколько мощных приборов;
3. Создается разводка по всему помещению – не стоит группировать розетки в одном месте, а особенно – сближать их по вертикали.

Делаем принципиальную схему электроснабжения

Принципиальная схема — это очень важная и очень сложная часть проекта, которая разрабатывается специалистами электролабораторий. Данный документ является основополагающим при планировании и проведении электромонтажных работ, при составлении рабочих чертежей.

Наша задача — создать упрощённую схему электроснабжения, которая поможет нам увидеть общую картину электроснабжения дома. По сути, это может быть наглядный рисунок, чертёж с условными обозначениями, который будет напоминать дерево с корнем в виде основного распределительного щита и ветвями, заканчивающимися отдельными розетками или светильниками. Ствол — это магистраль, там, где ветки разъединяются — это будут дополнительные щитки или распределительные (распаечные) коробки. Из общей канвы могут выбиваться кабели, идущие от щита к прибору напрямую. В схему можно включить автоматические выключатели и устройства защитного отключения, тогда она будет выглядеть примерно так:

Если электрика дома очень сложная, то есть смысл делать схему силовых цепей и свою схему для освещения, так как они всегда разводятся в доме по отдельности.

Если питание коттеджа трёхфазное, то делаем три разные схемы. При этом, чтобы добиться силового баланса, на основании технического задания (мощностей потребителей) следует равномерно распределить нагрузку на каждую из фаз — пропорционально сгруппировать приборы и агрегаты.

Расчёт сечения кабеля

Этот расчёт важнейший в общем расчёт электропроводки квартиры. От него будет зависеть безаварийная и стабильная работа электропроводки, а также её безопасность для окружающих.

Расчёт сечения кабеля проводится по мощности планируемых к подключению электроприборов и длине электрических линий. Второй расчёт называется расчётом потерь, и он не актуален для проводки квартиры.

Сечение кабеля рассчитываем по мощности на основе простых законов физики из курса средней школы и таблиц ПУЭ.

Напомню, ПУЭ это «Правила Устройства Электроустановок» — базовый нормативный закон электрика. Скачать его можно тут и тут.

Простейший расчёт по мощности проводим на основе закона Ома: Электрическая мощность сети прямо пропорциональна силу тока и напряжению в сети. Нам нужно расчитать не мощность, а силу тока, поэтому нам актуальна такая версия закона: сила тока в электрической цепи прямо пропорциональная мощности, и обратно пропорциональная напряжению в цепи.

Математическая формула расчёта выглядит так:

P=U×I

Для этой формулы у нас точно известно напряжения в цепи (U). Бытовое напряжение в квартире равно 220-230 Вольт.

Мощность для формулы (P) нам нужно посчитать самостоятельно, сложив потребляемые мощности всех бытовых приборов, которые будут включены в эту электрическую цепь.

Взять мощность бытовых приборов можно из их паспорта, описании в магазине или запросив в Интернет поиск «мощности бытовых приборов». Вы легко найдете таблицу основных бытовых приборов используемых в квартире.

Имея суммарную мощность и напряжение цепи, мы легко посчитаем максимальную силу тока (I) этой цепи. Например, вы делаете новую розетку для электрической плиты. Пусть по паспорту её максимальная мощность будет 5100 Вт. Напряжение мы знаем оно 220 Вольт. Простым делением получаем, что максимальная сила тока этой цепи будет 23,18 А. Округляем в большую сторону, получаем, что сила тока этой цепи, с максимальной нагрузкой, будет 24 Ампера.

Имя это значения, мы легко рассчитаем сечение необходимого кабеля, воспользовавшись таблицам 3 из ПУЭ. Не буду приводить все таблицы ПУЭ, покажу сводный вариант расчёта:

Как видите по таблице, вы легко по силе тока определите сечение необходимого кабеля. Более того вы можете это сделать даже по расчётной мощности включаемый приборов.

Подготовительные работы

Итак, вы решили создать проводку своими силами. Для этого вам понадобится набор инструментов:

1. Мультиметр.
2. Тестерная отвертка.
3. Коннекторы для проводов.
4. Плоскогубцы.
5. Нож для снятия изоляции.
6. Перфоратор и шлифмашинка с алмазным диском для изготовления штроб.

После подготовки набора инструментов пришло время приступать к разметке будущей проводки. Сверху провода пускаются на высоте 20 см от потолка, все ответвления на розетки или выключатели делаются строго вертикально. Не нужно пытаться экономить кабель, натягивая его поперек или наискосок комнаты – это приведет к печальным последствиям, когда вы решите повесить шкафчик или картину через 5 лет после ремонта.

Во влажных помещениях нельзя размещать выключатели и розетки. Высота их размещения регулируется по СНиПу или в зависимости от пожеланий заказчика. Как провести проводку в доме, если необходимо создать освещение во влажной комнате (например, сауне)? В сеть включается трансформатор и подается напряжение не более 36 вольт, поскольку оно безопасно для человека.

Итоговые мероприятия

На финальном этапе в каждое отведенное место вставляется подготовленная розетка или выключатель, к ним сразу подключаются и провода. Перед розеткой вставляются и подрозетники, которые фиксируются там с помощью свежего раствора и остаются намертво. Место крепления желательно оштукатурить заранее, перед тем, как оканчивать монтаж розеток и выключателей. Подключив внутренности выключателей и розеток ставить пластиковые элементы желательно уже после завершения финальных отделочных работ. Если сделать наоборот, то в процессе окончания работ вы успеете вымазать красивые розетки в обойный клей, шпатлевку, бетонный раствор и еще кучу всего.
