Технические характеристики контакторов GE CL:
- Цепь управления: переменный ток до 690 В; постоянный ток до 440 В.
- Нумерация выводов в соответствии с EN 50005 и EN 50012.
- Фиксация зажимами на 35-мм DIN-рейке EN 50022-35 или винтами.
- Винты защищены от случайных контактов в соответствии с VDE 0106 T.100, VBG4.
- Три вывода катушки.
Среди аксессуаров, предназначенных для использования с контакторами CL, отметим:
Катушки на разное напряжение. Наличие широкого номенклатурного ряда катушек для контакторов General Electric CL позвляет дистрибьюторам и Щитовикам держать на складе контакторы в сборе с катушками на самые востребованные напряжения, а также катушки на все остальные напряжения. Катушки легко монтируются и демонтируются в случае необходимости.
Вспомогательные контакты фронтальной и боковой установки. Позволяют использовать контакторы в сложных схемах там, где стандартных контактов недостаточно.
Пневматические реле. Предназначены для включения цепей управления с задержкой относительно времени срабатывания контактора. Являются механическим устройством и не потребляет электроэнергию. Позволяет точно устанавливать время задержки: есть реле на диапазон 0,1–30 секунд и от 1 до 60 секунд. Поставляются реле на включение и на отключение. Кроме того, в номенклатуре представлены пневматические реле для контакторов с винтовым креплением и с кольцевой клеммой.
Модуль электронного таймера. Предназначены для включения цепей управления с задержкой относительно времени срабатывания контактора. Устанавливается на контакты катушки, что позволяет использовать его совместно со вспомогательными контактными блоками. Поставляются как модули, работающие на включение, так и на выключение. Есть таймеры на диапазоны 0,1–2 сек и 1,5–45 секунд.
Подавитель напряжения переходного процесса — устанавливается на контакты катушки и защищает ее от воздействия перенапряжения. Может использоваться одновременно со вспомогательными контактными блоками.
Интерфейсный модуль — устанавливается на контакты катушки, что позволяет использовать его совместно с дополнительными контактными блоками. Предназначен для расширения функций контактора.
Наборы контактов — предназначены для замены сломавшихся или сгоревших контактов.
Этикетки и наборы пластин с этикетками — предназначены для маркировки контактов.
Разновидности
Пускатели изготавливаются в разных конструктивных исполнениях. Это расширяет возможности применения одного и того же функционального набора в различных конкретных производственных и климатических условиях.
Модели открытого и защищённого исполнения
В зависимости от условий, в которых предстоит работать технологическому оборудованию, проектант выбирает то или иное исполнение из ряда возможных. Производственная среда может быть слишком запылённая, иметь повышенную температуру воздуха или влажность, а в месте размещения возможны сильные вибрации. Конечно, приборы создаются с учётом возможности попадания в такие условия. А проектант должен чётко представлять себе, в какие условия он собирается устанавливать прибор, выбрать соответствующее этим условиям исполнение и организовать всю возможную защиту от отрицательного воздействия среды.
Технические средства производятся открытого типа, с защищёнными элементами, во влагонепроницаемых корпусах. Средства открытого типа монтируются на панелях, могут не иметь корпусов, устанавливаются в шкафах и на электротехнических щитах. Но в помещениях не должно быть пыли, особенно электропроводящей, а также избыточной влажности. Характеристики самих приборов должны быть следующими: номинальный ток – от 9 Ампер, напряжение – до 380 Вольт, количество контактов — 1 или 3, степень защиты прибора – IP20, коммутационная износостойкость – от 2К, средние размеры – 40 х 80 мм.
Модели пылебрызгонепроницаемого исполнения
Электротехническое оборудование по своей природе требует защиты от влаги, от попадания в схему внешних предметов, от возможности прикоснуться к элементам схемы
Оно несёт в себе опасность поражения электротоком при случайном неосторожном прикосновении
Классифицируется такое оборудование по степени препятствования случайному проникновению внутрь прибора – это степень защиты IP от внешних воздействий. Кроме того, имеется ранжировка климатического исполнения электрооборудования и класс защиты от поражения электрическим током.
Подготовка к подсоединению
Схема подключения контактора находится в прямой зависимости от оборудования, с которым ему предстоит действовать. Помимо двигателей, в этом качестве выступают всевозможные вентиляторы и насосы, компрессоры, элементы нагревательных приборов и прочие устройства. Следует учесть специфику контакторного аппарата, который, по сравнению с автоматами, не оборудован какой-либо защитой. Поэтому, при разработке сетей, задействованных для подключения оборудования, обязательно учитываются факторы, влияющие на токовые показатели и степень нагрева.
Дополнительно необходимо продумать защитные мероприятия на случай коротких замыканий и нагрузок, многократно превышающих номинал контактора. Данная проблема решается путем установки предохранителей. В эту категорию входит автоматический выключатель, а также тепловые реле, защищающие оборудование от длительных превышений токовых номиналов и перегрева.
Перед подключением нужно выяснить, какие контакты являются основными, а которые из них выполняют вспомогательную функцию. Каждая катушка включения отличается собственными номинальными токами и напряжениями, указанными в маркировке.
Отдельные особенности существуют при установке и соединении модульного аппарата, представляющего разновидность обыкновенного коммутационного прибора. Такой контактор на схеме применяется для включения и отключения на расстоянии аппаратуры, установленной в распределительных щитках, в том числе и АВВ. Отсюда следует, что при вводе в действие модульного контактора питание поступает к определенной группе автоматов, подключенных к определенным цепям. Устройства этого типа успешно функционируют со всеми видами токов.

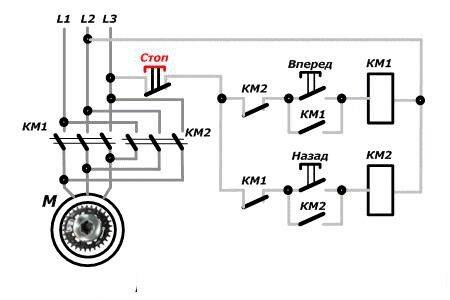

Запуск мотора с реверсным ходом
Для функционирования отдельного оборудование необходимо, чтобы двигатель мог вращаться как влево, так и вправо.
Схема подключения для такого варианта содержит два МП, кнопочный пост либо отдельные три клавиши — две стартовые «Вперед», «Назад» и «Стоп».
Для реализации этого варианта в схему с одним МП добавляют еще одну сигнальную цепь. В нее входит клавиша SB3, МП КМ2. Немного изменена и силовая часть
От к.з. силовую цепь защищают контакты нормально замкнутые КМ1.2, КМ2.2.
Подготовку схемы к работе осуществляют следующим образом:
- Включают АВ QF1.
- На силовые контакты МП КМ1, КМ2 поступают фазы А, В, С.
- Фаза, которая снабжает цепь управления (А) через SF1 (автомат защиты сигнальных цепей) и клавишу SB1 «Стоп» подается на контакт 3 (клавиши SB2, SB3), контакт 13НО (МП КМ1, КМ2).
Далее схема работает по алгоритму, зависящему от направления вращения мотора.
Управление реверсом двигателя
Вращение начинается при задействовании клавиши SB2. При этом фаза А через КМ2.2 подается на катушку МП КМ1. Начинается включение пускателя с замыканием нормально разомкнутых контактов и размыканием нормально замкнутых.
Замыкание КМ1.1 провоцирует самоподхват, а за смыканием контактов КМ1 следует подача фаз А, В, С на идентичные контакты обмоток двигателя и он начинает вращение.
Перед запуском мотора в противоположном направлении необходимо остановить заданное прежде вращение посредством кнопки «Стоп». Для кручения в обратном направлении стоит только при помощи пускателя КМ2 поменять дислокацию каких-то двух питающих фаз
Предпринятое действие разъединит цепь, на дроссель КМ1 перестанет подаваться управляющая фаза А, а сердечник с контактами, посредством возвратной пружины, восстановится в исходном положении.
Контакты разъединятся, на двигатель М прекратится подача напряжения. Схема будет пребывать в ждущем режиме.
Запускают ее путем нажатия на кнопку SB3. Фаза А через КМ1.2 поступит на КМ2, МП, сработает и через КМ2.1 окажется на самоподхвате.
Далее, МП посредством контактов КМ2 поменяет фазы местами. В результате двигатель М изменит направление вращения. В это время соединение КМ2.2, находящееся в цепи, питающей МП КМ1, рассоединится, не допуская включения КМ1 пока функционирует КМ2.
Работа силовой схемы
Ответственность за переключение фаз для перенаправления вращения двигателя возложена на силовую схему.
Провод белого цвета заводит фазу А на левый контакт МП КМ1, затем через перемычку заходит на левый контакт КМ2. Выходы пускателей также объединены перекрестной перемычкой и далее через КМ1 на первую обмотку поступает фаза А двигателя
При срабатывании контактов МП КМ1 на первую обмотку поступает фаза А, на вторую обмотку — фаза В, а на третью — фаза С. При этом мотор вращается влево.
Когда срабатывает КМ2, передислоцируются фазы В и С. Первая попадает на третью обмотку, вторая — на вторую. Изменений по фазе А не происходит. Двигатель начнет вращаться вправо.
Обзор фирм производителей модульных контакторов
Современный рынок изобилует множеством разных коммутационных приборов, среди которых присутствуют и электромагнитные. Модульные контакторы пользуются особой популярностью, в связи с чем, представлены разнообразными моделями, как отечественных, так и зарубежных производителей. Все они обладают высоким качеством и надежностью. Тем не менее, цены на изделия заметно разнятся.
Для сравнения, в таблицу сведены некоторые товары от разных фирм:
| Название бренда | Страна | Наименование изделия | Количество полюсов | U ном., Вольт | Цена, руб. |
| Schneider Electric | Франция | Acti 9 ICT 63A 4NO | 4 | 400 | 10780 |
| IEK | Китай | КМ63-40 4Р 63А | // | // | 2000 |
| ABB | Швейцария | ESB-63-40 (63A) | // | // | 5600 |
| TDM | Россия | КМ63/4 4АР 63А | // | // | 1600 |
| EKF | Россия | КМ 3Р 63А | 3 | // | 2500 |
Технические параметры указанных в таблице изделий схожи, однако, цены у всех разные. Во многом сказывается имя бренда, но выбор всегда остается за пользователем. Многие считают, что знаменитые производители лучше отслеживают качество продукции и, соответственно, заслуживают большего доверия. Главное не приобретать товар сомнительного происхождения.
Катушка на 220 вольт: схемы подключения
Для управления работой магнитного пускателя используется всего две кнопки – кнопка «Пуск» и кнопка «Стоп». Их исполнение может быть различным: в едином корпусе или в отдельных корпусах.
Кнопки могут быть в одном корпусе или в разных
У кнопок, выпускаемых в отдельных корпусах, имеется всего по 2 контакта, а у кнопок, выпускаемых в одном корпусе – по 2 пары контактов. Кроме контактов, может присутствовать клемма для подключения заземления, хотя современные кнопки выпускаются в защищенных корпусах, которые не проводят электрического тока. Выпускаются также кнопочные посты в металлическом корпусе для промышленных нужд, которые отличаются высокой ударопрочностью. Как правило, они заземляются.
Подключение к сети 220 V
Подключение магнитного пускателя к сети 220 V наиболее простое, поэтому имеет смысл начать ознакомление именно с этих схем, которых может быть несколько.
Напряжение 220 V подается непосредственно на катушку магнитного пускателя, которые обозначены, как А1 и А2 и, которые располагаются в верхней части корпуса, что видно из фото.
Подключение контактора с катушкой на 220 В
Когда к этим контактам подключается обычная вилка на 220 V с проводом, устройство начнет работать после того, как вилка будет включена в розетку 220 V.
С помощью силовых контактов допустимо включать/отключать электрическую цепь на любое напряжение, лишь бы оно не превышало допустимые параметры, которые указываются в паспорте изделия. Например, на контакты можно подать напряжение аккумулятора (12 V), с помощью которого будет управляться нагрузка с рабочим напряжением 12 V.
Следует отметить, что неважно, на какие контакты подается управляющее однофазное напряжение, в виде «нуля» и «фазы». В данном случае, провода с контактов А1 и А2 можно поменять местами, что никак не повлияет на работу всего устройства
Вполне естественно, что подобная схема включения используется крайне редко, поскольку требует прямой подачи напряжения на катушку магнитного пускателя
При этом существует масса вариантов включения, с применением реле времени или сумеречного датчика, подключив к силовым контактам например, уличное освещение. Главное, чтобы «фаза» и «ноль» находились рядом
Вполне естественно, что подобная схема включения используется крайне редко, поскольку требует прямой подачи напряжения на катушку магнитного пускателя. При этом существует масса вариантов включения, с применением реле времени или сумеречного датчика, подключив к силовым контактам например, уличное освещение. Главное, чтобы «фаза» и «ноль» находились рядом.
Использование кнопок «Пуск» и «Стоп»
В основном, магнитные пускатели участвуют в процессе работы электродвигателей. Без наличия кнопок «Пуск» и «Стоп» такая работа связана с рядом трудностей. В первую очередь это связано с особенностями работы электродвигателей, которые зачастую находятся на значительном удалении. Кнопки включаются в цепь катушки последовательно, как на рисунке ниже.
Схема включения магнитного пускателя с кнопками
Подобный способ характеризуется тем, что магнитный пускатель окажется в рабочем состоянии до тех пор, пока будет нажата кнопка «Пуск», что очень неудобно. В связи с этим, в схему включаются дополнительные (БК) контакты магнитного пускателя, которые дублируют работу кнопки «Пуск». При включении магнитного пускателя они замыкаются, поэтому после отпускания кнопки «Пуск» цепь сохраняет свою работоспособность. Они обозначены на схеме, как NO (13) и NO (14).
Схема подключения магнитного пускателя с катушкой на 220 В и цепью самоподхвата
Отключить работающее оборудование можно только с помощью кнопки «Стоп», которая разрывает электрическую цепь питания магнитного пускателя и всей схемы. Если в схеме предусмотрена другая защита, например, тепловая, то в случае ее срабатывания схема также окажется не работоспособной.
Питание для двигателя берется с контактов Т, а подается питания на контакты магнитного пускателя, под обозначением L.
В этом видео подробно рассказывается и показывается, в какой последовательности подключаются все провода. В данном примере использована кнопка (кнопочный пост), выполненная в одном корпусе. В качестве нагрузки можно подключить измерительный прибор, обычную лампу накаливания, бытовой прибор и т.д., работающие от сети 220 V.
Как подключить магнитный пускатель. Схема подключения.
Watch this video on YouTube
Устройство и принцип работы
Контактор – это двухпозиционный электромагнитный прибор, управление которым производится с помощью вспомогательной цепи электрического тока проходящего через катушки контактора. Во время прохождения электрического тока к сердечнику притягивается якорь, и группа контактов замыкается
В нормальном состоянии контакты в таком устройстве всегда разомкнуты – это важное правило для электробезопасности и удобства использования
Если говорить простыми словами контактор – это выключатель при подаче напряжения на который его контакты замыкаются, и нагрузка включается, а при отсутствии напряжения на контакторе – он размыкает электрическую цепь.
Конструктивно этот электромагнитный выключатель состоит из системы блок-контактов, дугогасительной, контактной и электромагнитной систем.
Для тех, кто знаком с электрическими схемами и принципами работы выключателей данные схемы будут понятны. На катушку А1 – А2 подается вспомогательное напряжение, при этом для создания механического усилия и замыкания контактов втягивается соленоид и включает те контакты, которые необходимо. В зависимости от типа контактора и его конструкции он может включать как одну группу контактов, так и несколько одновременно или в определенной последовательности. Для того чтобы безопасно и быстро размыкать контактор в его конструкции присутствует пружина, посредством которой контакты, при отсутствии напряжения, мгновенно размыкаются.
Несмотря на то, что с виду этот прибор кажется очень сложным, а во многих случаях (при управлении силовыми линиями до 600В и токами до 1600А) большим по размерам в его конструкции все достаточно просто:
- группа контактов, выполненная из высококачественной меди;
- корпус из диэлектрических материалов;
- соединенная с электромагнитом напрямую контактная планка;
- электромагнитная катушка;
- дугогасительные элементы, которые необходимы при управлении большими токами.
Управление контактором производится с помощью вспомогательной цепи, напряжение которой должно быть ниже величины напряжения рабочего тока и может соответствовать 24, 42, 110, 220 или 380 В.
Обзор фирм производителей модульных контакторов
Современный рынок изобилует множеством разных коммутационных приборов, среди которых присутствуют и электромагнитные. Модульные контакторы пользуются особой популярностью, в связи с чем, представлены разнообразными моделями, как отечественных, так и зарубежных производителей. Все они обладают высоким качеством и надежностью. Тем не менее, цены на изделия заметно разнятся.
Для сравнения, в таблицу сведены некоторые товары от разных фирм:
| Название бренда | Страна | Наименование изделия | Количество полюсов | U ном., Вольт | Цена, руб. |
| Schneider Electric | Франция | Acti 9 ICT 63A 4NO | 4 | 400 | 10780 |
| IEK | Китай | КМ63-40 4Р 63А | // | // | 2000 |
| ABB | Швейцария | ESB-63-40 (63A) | // | // | 5600 |
| TDM | Россия | КМ63/4 4АР 63А | // | // | 1600 |
| EKF | Россия | КМ 3Р 63А | 3 | // | 2500 |
Технические параметры указанных в таблице изделий схожи, однако, цены у всех разные. Во многом сказывается имя бренда, но выбор всегда остается за пользователем. Многие считают, что знаменитые производители лучше отслеживают качество продукции и, соответственно, заслуживают большего доверия. Главное не приобретать товар сомнительного происхождения.
Схема подключения МП
Популярная схема подключения магнитного пускателя через кнопочный пост.
Главная схема имеет две части:
Наши читатели рекомендуют!
Для экономии на платежах за электроэнергию наши читатели советуют «Экономитель энергии Electricity Saving Box». Ежемесячные платежи станут на 30-50% меньше, чем были до использования экономителя. Он убирает реактивную составляющую из сети, в результате чего снижается нагрузка и, как следствие, ток потребления. Электроприборы потребляют меньше электроэнергии, снижаются затраты на ее оплату.
- Три пары силовых контактов, направляют электрическое питание на электрическое оборудование.
- Графическое изображение по управлению, которое составляют катушка, кнопки и дополнительные контакторы, которые принимают участие в работе катушки или не допускают ошибочных включений.
Наиболее распространенной является монтажная схема с одним устройством. С ней можно проще всего справиться. Для соединения ее основных деталей нужно взять трехжильный кабель и пару разомкнутых контакторов, когда устройство выключено.
Схема с подсоединением катушки на 220 вольт
Проанализирует конструкцию с напряжением на 220 вольт. Если напряжение равняется 380 вольт, нужно вместо ноля синего цвета подсоединить фазу другого рода. В данной ситуации черную или красную. В случае блокировки контактора берется четвертая пара, которая работает с 3-мя силовыми парами. Они находятся в верхней части, но побочные располагаются сбоку.
На пары силовых контакторов с автомата поступают 3 фазы А, В и С. Для включения при касании к кнопке «Пуск» необходимо, чтобы напряжение равнялось 220 в на сердечнике, который поможет подвижным контакторам соединиться с теми, что неподвижны. Цепь станет замыкаться, чтобы ее рассоединить, нужно отсоединить катушку.
Для сборки цепи управления нужно одну фазу прямо подключить к сердечнику, а со второй подключить с помощью провода к контакту пуска.
Со 2-го контактора прокладываем еще 1 провод сквозь контакты на другой открытый контакт кнопки «Пуск». Из него же изготовляют синюю перемычку на закрытый контактор кнопки «Стоп», на 2-й контактор подсоединяется ноль от электрического питания.
Рабочий принцип
Принцип работы простой. Если нажать кнопку «Пуск», ее контакты начинают замыкаться и на сердечник идет напряжение 220 вольт – он запускает главные и побочные контакты и возникает электромагнитный поток. Если кнопку отпустить – контакторы кнопки пуска разомкнуться, но устройство все еще включено, так как ноль передается на катушку сквозь замкнутые контакты блокировки.
Для того, чтобы отключить МП, нужно разорвать ноль, разомкнув контакты кнопки «Стоп». Снова устройство не включится, ведь ноль будет разорванный. Для повторного включения нужно будет нажать «Пуск».
Как подсоединить тепловое реле?
Можно также составить однолинейный графический рисунок подключения трехфазного электрического двигателя к магнитному пускателю через реле.
Между МП и электрическим двигателем асинхронного характера подсоединяется в последовательном образе реле, которое выбирают в зависимости от конкретного вида двигателя. Данное устройство предохраняет мотор от поломок и режима аварийности (например, когда пропадает одна из трех фаз).
Реле подсоединяют к выводу с МП на электрический двигатель, электричество проходит в нем в последовательном образе сквозь нагрев реле до электромотора. Сверху реле располагаются придаточные контакторы, которые объединяются с катушкой.
Работа реле
Нагреватели теплового реле рассчитываются на максимальное значение тока, который проходит сквозь них. Когда ток растет до небезопасных пределов для двигателя – нагреватели отключают МП.
Монтаж пускателей внутри электрического щита
Конструкция МП позволяет проводить монтаж в средине электрощита. Но есть правила, что предъявляются ко всем устройствам. Для обеспечения большой надежности работы, нужно, чтобы установка совершалась на практически прямой и твердой плоскости. Причем она располагается вертикально на стене электрического щита. Если в конструкции существует тепловое реле, то нужно, чтобы отличие температур между МП и электрическим мотором была как можно меньше.
Устройство и принцип работы
Основу пускателя составляют катушка индуктивности и магнитопровод, состоящий из подвижной и неподвижной частей. Неподвижная часть является нижней и закреплена на корпусе, верхняя подпружинена и способна свободно двигаться.
В нижней части магнитопровода монтируется катушка, и в прямой зависимости от её намотки изменяется номинал контактора. Выпускаются катушки от 12 до 380 вольт.
Что касается верхней части магнитопровода, то здесь присутствуют подвижные и неподвижные группы контакторов.
Когда питание отсутствует, пружины отжимают часть магнитопровода, находящуюся вверху. В этом случае контакты находятся в состоянии ожидания или исходном состоянии. При подаче напряжения в катушке образуется электромагнитное поле, под действием которого верхняя часть сердечника притягивается. Вследствие этого контакты меняют своё положение.
При снятии напряжения система возвращается к первоначальному состоянию. Контакты замыкаются при подаче напряжения и размыкаются при его снятии. Электромагнитный пускатель работает как на постоянном, так и на переменном токах, главное, чтобы параметры были не больше тех, что указаны заводом производителем.
Виды электромагнитных пускателей
Для исключения ошибок нужно уточнить названия изделий этой группы. По действующим стандартам пускатель – это полнофункциональное устройство с кнопками управления в корпусе с защитой от пыли и влаги. Допустимо наличие в комплекте:
- теплового реле;
- световой индикации;
- приставки с дополнительными контактными группами.
Контактор по определению в стандартах состоит из привода и контактной группы. Для управления таким изделием применяют внешний кнопочный пост. В некоторых моделях защитный корпус отсутствует, так как подразумевается эксплуатация в помещениях. Удаленное подключение контактора можно автоматизировать. Дополнительными внешними компонентами обеспечивают сигнализацию рабочих режимов и аварийных ситуаций.
Схема управления
На рисунке показано, как подключить контактор к выносному пульту. Этот способ применяют для управления удаленными стационарными силовыми агрегатами, движущимися механизмами (приводами мостовых кранов). Пускатели для трехфазных электродвигателей разделены на группы для быстрого определения подходящего комплекта оборудования.
Выбор рабочих параметров
| Группа | Допустимая мощность электродвигателя (380V), кВт | Номинальный ток в зависимости от исполнения, А | |
| открытое | закрытое | ||
| 1,5 | 3 | 3 | |
| 1 | 4 | 10 | 9 |
| 2 | 10 | 25 | 23 |
| 3 | 17 | 40 | 36 |
| 4 | 30 | 63 | 60 |
| 5 | 55 | 110 | 106 |
| 6 | 75 | 150 | 140 |
Реверсивный пускатель
На картинке приведен пример модели с двумя кнопками «Пуск» (обозначены стрелками). Такие устройства используют для управления направлением вращения ротора двигателя. При необходимости одним нажатием активизируется нормальный режим или реверс.
Электропускатели с термореле
Эти устройства предотвращают повреждение подключаемого оборудования при нарушении теплового режима. В типовой конструкции применяют комбинированную пластину из двух разных металлов. Прохождение через этот элемент слишком сильного тока увеличивает температуру. Так как материалы отличаются коэффициентами линейного расширения, происходит запланированная деформация. На определенном уровне разрывается цепь управления (катушки) магнитного пускателя. В некоторых моделях термореле предусмотрена возможность регулировки (±25% от номинала). Время срабатывания составляет от 3 до 25 с.
Как работает пускатель
Главными частями прибора являются индуктивная катушка и магнитопровод, состоящий из статической и динамической частей Ш-образной формы. Они расположены выводами один к другому. Стационарная часть закреплена на корпусе, а подвижная – не закреплена. Внизу магнитопровода в специальную прорезь вводится катушка индуктивности.
В зависимости от ее параметров, меняется номинальное напряжение работы устройства – от 12 до 380 вольт. Вверху магнитопровода находится две пары контактов – статичные и динамичные.
Когда питания нет, то пружинка удерживает контакты разомкнутыми. Когда питание появляется, в катушке наводится магнитное поле, и верхний сердечник притягивается к нижнему. Контакты в результате замыкаются. После снятия питания, исчезает и электромагнитное поле, а пружина разжимает контакты.
Устройство может работать от источника постоянного тока, и при одно- и трехфазном переменном токе, главное, чтобы его значения не превышали номинал, указанный заводом-изготовителем.
Устройство и назначение прибора
Сравнив подключение МП и контактора, можно сделать заключение, что первое устройство отличается от второго тем, что его применяют для запуска электродвигателя. Можно даже сказать, что МП — тот же контактор, с помощью которого управляют электродвигателем.
Отличие это настолько условно, что в последнее время многие производители называют МП контакторами переменного тока, но с малыми габаритами. Да и постоянное усовершенствование контакторов сделало их универсальными, потому они стали многофункциональными.
Назначение магнитного пускателя
Встраивают МП и контакторы в силовые сети, транспортирующие ток с переменным или постоянным напряжением. Действие их базируется на электромагнитной индукции.
Устройство оснащено контактами сигнальными и теми, через которые питание подается. Первые названы вспомогательными, вторые — рабочими.
МП дистанционно управляют электроустановками, в том числе и электродвигателями. Их роль, как защиты, нулевая — только исчезает напряжение или хотя бы падает до предела ниже 50%, силовые контакты размыкаются.
После остановки оборудования, в схему которого вмонтирован контактор, оно никогда не включится самостоятельно. Для этого придется нажать клавишу «Пуск».
Для безопасности это очень важный момент, поскольку полностью исключены аварии, спровоцированные самопроизвольным включением электроустановки.
Пускатели, в схему которых включены тепловые реле, охраняют электродвигатель или другую установку от длительных перегрузок. Эти реле могут быть двухполюсными (ТРН) либо однополюсными (ТРП). Срабатывание наступает под воздействием тока перегрузки двигателя, протекающего по ним.
Конструкция и функционирование прибора
Для корректной работы МП необходимо придерживаться определенных правил монтажа, иметь понятие об основах релейной техники, грамотно выбрать схему питания оборудования.
Поскольку устройства предназначены для функционирования на протяжении небольшого временного промежутка, наиболее популярными являются МП с обычно разомкнутыми контактами. Наибольшим спросом пользуются МП серий ПМЕ, ПАЕ.
Первые встраивают в сигнальные цепи для электродвигателей мощностью 0,27 – 10 кВт. Вторые — мощностью 4 – 75 кВт. Рассчитаны они на напряжение 220, 380 В.
Вариантов исполнения четыре:
- открытый;
- защищенный;
- пылеводозащищенный;
- пылебрызгонепроницаемый.
Пускатели ПМЕ включают в свою конструкцию двухфазное реле ТРН. В пускателе серии ПАЕ количество встраиваемых реле зависит от величины.
При напряжении около 95% от номинального катушка пускателя способна обеспечить надежную работу.
Состоит МП из следующих основных узлов:
- сердечника;
- электромагнитной катушки;
- якоря;
- каркаса;
- механических датчиков работы;
- групп контакторов — центральной и дополнительной.
Также в конструкцию могут включать в качестве дополнительных элементов, защитное реле, электропредохранители, добавочный комплект клемм, пусковое устройство.
