Виды жилых зданий
Рассматривая жилые строения, можно поделить их на типовые и индивидуальные.Типовые — это образцы-шаблоны, которые демонстрируют готовые решения, где разработаны ключевые моменты. Их применяют при масштабных застройках.
В таких заготовках вносят незначительные корректировки по локальным условиям. К примеру, ориентацию на местности или место подключения к сетям.
Также производится разделение на многоквартирные и одноквартирные дома.
Многоквартирными называют дома, располагающие за пределами квартирных границ совместными помещениями и инженерией.
Сюда же причисляют интернаты, общежития и гостиничные комплексы.Нередко в высотках встречаются иные нежилые объекты: паркинги, торговые точки, организации сферы услуг и прочие.
Частые проблемы
В зависимости от устройства вентсистеме в доме, жильцы квартиры могут испытывать неудобства в связи с ее эксплуатацией.
Если вентиляция в хрущевке представлена межэтажными каналами, ее обслуживание, ремонт занимает меньше времени. Межэтажные каналы распространены в пятиэтажных панельных домах и соединены единой шахтой, следовательно, можно сразу определить очаг ее неисправной работы. Для этого нужно обратиться к соседям и уточнить, как у них работает вентиляция:
- Если жалобы на плохую работу вентиляции у многих жильцов дома – очаг неисправности находится в общей шахте или выходном отверстии на крыше;
- Когда же низкая эффективность вентиляции наблюдается только у соседей по этажу – очевидно, забился межэтажный канал;
- Если же в соседних квартирах вентиляция работает исправно – проблема лежит исключительно на выходе в квартиру;
https://youtube.com/watch?v=VBfP_ZPaMBM
В первых двух случаях необходимо вызывать управляющую компанию (ТСЖ), которая отвечает за исправную работу вентсистемы. В третьем же случае лучше самостоятельно прочистить канал. Для этого нужно снять решетку и продуть канал, ведущий в вентшахту. Также прочистить решетку, после чего установить ее на место и проверить эффективность вентиляции. Если эта процедура не принесла желаемого результата, канал забит в недоступных местах для прочистки подручными средствами, и нужно вызывать специалистов ТСЖ.
Внедрение индивидуальной системы в хрущевке эффективно для всего дома в целом, но не выгодно для отдельного жильца. Суммарная архитектура всех каналов индивидуальной вентсистемы в доме сложнее, чем у межэтажной, ее обслуживание требует больше времени для поиска неисправности и ее устранения. По этой причине ТСЖ накладывает более высокий тариф за свои услуги.
Значимое преимущество индивидуальной вентсистемы – независимая вентиляция отдельных квартир. Если в одном помещении образовался тяжелый воздух, который забил вентиляцию, на других квартирах это никак не скажется.
Современные варианты вентиляции в панельном доме
Современные стандарты строительства направлены на увеличение эффективности проветривания жилого пространства с одновременным сохранением тепловой энергии. Такие панельные здания обходятся дороже на этапе строительства, но обеспечивают высокое качество жизни и здоровый микроклимат.
Схематично современная вентиляция на принудительной тяге выглядит так:
- Приточная часть системы располагается в подвальном помещении здания. Забор внешнего воздуха происходит через фильтр, который исключает попадание в систему пыли и механических частиц извне.
- Очищенный воздух подается на нагревательно-охладительную часть системы. Для нагрева используется электрический коллектор или емкость с горячей водой из системы отопления. Для охлаждения в летнее время электрический кондиционер.
- Очищенный, доведенный до комфортной температуры воздух подается в жилые помещения.
- Вытяжка имеет мощность эквивалентную подаче. Располагается на крыше.
Обратите внимание! В энергосберегающей системе принудительной вентиляции приточный воздух нагревают с помощью тепла удаляемых газов. Такая система называется рекуперационной
Здесь подающая часть вентиляции располагается также на чердаке здания.
Поквартирная приточно-вытяжная вентиляция
движение воздуха в квартире
В многоэтажных домах система вентиляции приток-выдув оборудуется в каждой квартире. Обычно используется такая схема: в туалетах, ванных комнатах и кухнях располагают выходы вытяжных каналов, а чистый воздух подается через форточки.
Чтобы воздух мог беспрепятственно циркулировать по квартире, под межкомнатными дверями оставляются щели 1 – 2 см.
Такой план работы вентиляции в многоквартирном доме достаточно прост, но не всегда эффективен.
Профессиональная чистка вентиляции
щеточная машина для чистки вентканалов
Специалисты чистят вентиляцию в многоквартирных домах с помощью профессионального оборудования. Сначала проводится диагностика работы вентиляции многоквартирного дома. Как правило, для этого привлекается видеокамера. Она обнаруживает места скопления мусора и пыли, разрушений. После чего пневматическая щеточная машина убирает всю грязь. Одновременно можно и продезинфицировать шахту.
Можно провести обследование вентиляции многоквартирного дома простейшим способом: поднести к вентиляционной решетке горящую свечу или спичку. Если пламя отклоняется в сторону вентиляции, значит не все потеряно. Вертикальное расположение пламени указывает на то, что естественная вентиляция в доме действительно не работает. При обследовании вентиляции необходимо проверить все вентиляционные решетки в квартире многоквартирного дома.
Самостоятельная чистка вентиляции
Жильцы многоквартирных домов могут демонтировать вентиляционную решетку в своей квартире и прочистить доступную часть шахты веником или пылесосом.
В таком случае необходимо прибегнуть к дополнительным средствам:
- приточным клапанам;
- вытяжным вентиляторам.
Они дают возможность регулировать приток и выдув воздуха из квартиры, недорого стоят и достаточно просто устанавливаются.
Как улучшить вентиляцию своими руками?
Существует несколько вариантов, которые позволят улучшить воздухообмен в квартире хрущевки: с помощью вытяжки, вентиляторов и т.д. Стоит отметить, если монтаж технических средств можно выполнить самостоятельно, то их подбор следует доверить только специалисту, в противном случае воздухообмен в квартире может быть нарушен.
С применением вентилятора
Когда вентиляция исправна, но ее эффективности не хватает для работы всех современных систем, проблему воздухообмена решают вентиляторы. В зависимости от назначения и функций выделяются два типа вентиляторов:
- Приточные вентиляторы. Эти средства служат средством размежевания грязных воздушных масс для проникновения свежего воздуха. Устанавливаться могут у стены или окна и в любом положении, но не напротив выходного отверстия;
- Вытяжные вентиляторы. Служат средством втягивания грязного воздуха в вентканал путем создания дополнительной тяги. Устанавливаются внутри выходного отверстия. В обязательном порядке закрываются решеткой, т.к. резко втянутый вентилятором большой объем нагретых тяжелых воздушных масс может застрять в вентшахте и воспрепятствовать прохождению свежего воздуха;
С применением вытяжки
Вытяжка служит дополнительным отверстием наружу, которое обеспечивает дополнительный приток свежего воздуха. Ее сооружение приемлемо, когда основная вентсистема исправна, но не справляется из-за использования современных приборов.
Приточный клапан
В местах встречи горячего воздуха помещения и холодных масс, поступивших с улицы, образуется конденсат и, чем выше разница температур, тем выше вероятность его образования. Конденсат мешает полноценному воздухообмену в помещении.
Приточный клапан создает микродавление, которое не нарушает основной воздухообмен, и одновременно выталкивает воздух в небольшом пространстве вокруг отверстия. Если простыми словами, приточный клапан – это минивентиляция с решеткой для локального воздухообмена. Устанавливается только в местах вероятного образования конденсата: батарея, газовая плита, колонка, камин. Небольшой приток холодного воздуха успевает понизить температуру наиболее горячих воздушных масс перед их взаимодействием со свежим воздухом из основной вентсистемы, что снизит уровень конденсации.
Дымоход для газовых котлов согласно СНиП
Во всех зданиях разрешается к одному дымовому каналу подключать не больше двух отопительных печей, водонагревателей, которые расположены на одном или возможно разных этажах дома. Но в этом случае обязательно должна соблюдаться дистанция в размере пол-метра друг от друга – на разных уровнях этажей дома, или на одном уровне — рассечка высотой 0,5метра.
Соблюдение сечения дымоходного канала также является важным пунктом на этапе проектирования самого дымохода. Окружность дымоходной трубы должна быть по размеру не меньше окружности патрубка газового котла. Сечение дымохода при подключении двух приборов к нему необходимо вычислять с учетом их одновременной работы.
Если Вы решили ставить кирпичный дымоход, то следует придерживаться ДБН-В.2.5-20-2001-«Газоснабжение» и использовать: морозостойкий кирпич (Мрз125) или глиняный кирпич, а также жаростойкий бетон в многоэтажках, и асбестовые трубы в небольших по высоте зданиях. Известно, что на сегодняшний день газовые котлы обладают высоким КПД – даже возможно 95%. При этом температура переработанных продуктов сгорания на выходе очень низкая, в результате чего образуется много конденсата. В свою очередь, образующийся конденсат, а точнее его химический состав, разрушает кирпичный дымоход. Исходя из выше сказанного, кирпичный дымоход следует обязательно гильзовать/футеровать.
В случае если Ваш дымоходный канал имеет нестандартные размеры или может просто по каким-то причинам кривой, то тогда можно прибегнуть к футеровке канала, т.е. использовать гибкий рукав.
Лучшей формой для любого дымоходного канала является форма цилиндра. На втором месте – овальная форма трубы, потом в форме квадрата. Т.к. продукты сгорания и дым, которые выдает газовый котел, поднимаются вверх в дымоход по спирали, то лучше использовать цилиндрическую форму трубы. Если будете использовать трубу в форме квадрата, то в таком случае в уголках трубы будет накапливаться грязь и ухудшится качество тяги.
Общие сведения
Достоинства и недостатки
Это связано со следующими причинами:
- Недостаток производительности.
- Громоздкость.
- Отсутствие системы компенсации и регулировки.
Дома из кирпича можно увеличить до нужных размеров, чтобы внутри были вмещены все узлы, которые помогут обеспечить нормальную жизнедеятельность. Но со зданиями, которые были построены по панельной технологии, такой подход не подойдет. Связано это с тем, чтобы изначально была установлена одна величина блоков, и теперь ее нереально варьировать.
При этом несколько каналов для системы вентиляции занимают много полезного пространства, и для такой высота многоканальная системы не способна обеспечить достаточный приток воздуха. В результате этого в ванной комнате скапливается влага, а в санитарном узле малоприятный аромат. Другая сторона медали такой вентиляции – это то, что из жилых комнат воздух уходит быстро. Это можно привести к снижению уровня давления и возвращению грязного воздуха из каналов вентиляции.
В схеме дома из панелей не предусматривались компенсаторы и регуляторы
Они помогали бы выравнивать уровень давления. Это может привести к неравномерной вентиляции в зависимости от этажности, и чем ниже этаж, тем лучше на нем вентиляция. Результатом этого становились повышенные затраты на теплоноситель в зимний период времени у жителей на первых этажах, так как все тепло быстро выдувается в вентиляционную систему. На верхнем же этаже другая крайность, которая способна привести к отравлению от угарного газа при плохой вентиляции.
Требования к эффективности и безопасности дымохода газового котла, нормы СНиП
Для правильного устройства конструкции дымохода разработаны требования СНиП 2.04.05 — 91 и ДБН В.2.5 — 20 — 2001, которые должны быть обязательно учтены для достижения полной безопасности при работе системы. Нужно отметить, что от выполнения всех предусмотренных правил будет зависеть здоровье и жизнь жильцов дома, а также эффективность работы газового котла.
Требования для нормальной работы дымоходов газовых приборов включают в себя следующие моменты:
Возвышение оголовка дымохода над поверхностью крыши
При устройстве дымоходной системы запрещено:
Вся конструкция собирается по инструкции и схеме производителя дымоходных систем, согласованной с контролирующей организацией.
Очистка вентиляционных каналов многоквартирных домов
Вентиляционные шахты, решётки и боковые отводы засоряются, поэтому объём забираемого воздуха падает, и их надо периодически чистить.
Есть два способа очистки:
- Профессиональная чистка. Вызывается специалист, который удаляет засоры и растворные наплывы из сборного канала и боковых ответвлений.
- Самостоятельная чистка. Состоит из промывки вентиляционной решётки и удаления загрязнения бокового ответвления. Добраться до сборного канал без специального оборудования не получится.
Вентиляционная система МКД представляет собой сложную сеть из основных и боковых вентканалов и дополнительных устройств. Рассчитать проектную мощность под силу только профессиональным проектировщикам.
Пример проекта
Компания «Мега.ру» предоставляет услуги в сфере вентиляционного проектирования. Наши специалисты помогут решетить проблемы любой сложности, расскажут, как устроена система вентилирования любого объекта. Мы работаем в Москве и области, также предлагаем свои услуги в соседних регионах. Практикуем удалённое сотрудничество. По всем интересующим вопросам обращайтесь к нашим специалистам. Способы связи вы найдете на странице «Контакты».
Назначение общедомовой вентиляции
Воздух в жилой квартире всегда подвержен загрязнениям. Дым от приготовления еды, испарения из ванной, неприятные запахи и пыль – все это оказывается в воздухе и создает неблагоприятные условия для жизни людей. Застоявшийся воздух может даже привести к развитию болезней – астмы и аллергии. Именно поэтому каждый многоквартирный дом должен быть оборудован общей системой вентиляции.
Функции вентиляции в жилом помещении:
- обеспечивать проникновение чистого воздуха в квартиры;
- вместе с отработанным воздухом выводить пыль и другие вредные для здоровья примеси;
- регулировать влажность в жилых и подсобных помещениях.
Бо́льшая часть городского населения нашей страны живёт в панельных домах, построенных ещё в советское время, другие – переселяются в новостройки. Обеспечение вентиляции жилых зданий по СНиП является обязательным требованием при строительстве домов. Тем не менее уровень вентиляции многоквартирных жилых зданий остаётся довольно низким. На системах воздуховодов при строительстве принято экономить.
Читать дальше: Когда производится выплата пособия на погребение
На данный момент можно встретить следующие виды вентиляции в жилых домах:
- с естественным притоком и вытяжкой;
- с принудительным движением воздуха посредством вентиляционных установок.
В современных домах элитного класса системы отопления и вентиляции соотносятся с новейшими стандартами и создаются с применением специальной техники и материалов. Для вентиляции многоэтажных жилых зданий панельного типа используют естественный воздухообмен. То же относится и к кирпичным жилым домам советской эпохи, а также современным зданиям бюджетного класса. Воздух должен поступать через отверстия между дверьми и полом, а также специальные клапаны на пластиковых окнах.
Вентиляция в панельном доме работает следующим образом. Вывод воздуха производится по вертикальным шахтам вентиляции вверх, благодаря естественной тяге. Он вытягивается за пределы дома через трубу, расположенную на крыше или чердаке. Когда воздух попадает в квартиру через открытые окна или двери, он устремляется к вентиляционным решёткам, расположенным в кухне и ванной комнате – где больше всего требуется очищение от дыма и влаги. Таким образом, застоявшийся воздух выводится в трубу, а чистый поступает в помещение через окна.
Если приостановить приток свежего воздуха, вентиляция будет работать неэффективно. Жильцы квартир в многоквартирных домах часто забывают о естественном проветривании помещения, когда устанавливают дополнительные вытяжные системы. Вот перечень типичных ошибок во время ремонта, которые приостанавливают циркуляцию воздуха:
- установка глухих стеклопакетов из металлопластика;
- устранение просвета между дверным полотном и полами при замене межкомнатных дверей;
- монтаж осевых вентиляторов в туалете (сказывается на вентиляции соседних квартир).
При отделке жилых комнат стоит помнить о создании естественных путей для проветривания. Можно установить пластиковые окна со специальными клапанами, которые будут автоматически подавать воздух с улицы.
Межкомнатные двери стоит подбирать по размеру так, чтобы они не стояли вплотную к полу. При установке дополнительных вентиляторов, можно настроить их и на приток.
Варианты проектирования вентиляционной системы
Разработаны три унифицированных варианта схем, используемых в зависимости от особенностей воздухообмена.
Смешение потоков
- Естественная схема вентиляции в многоэтажном доме предполагает замещение отработанных потоков свежим воздухом методом естественной тяги. Она создается при перепаде давления в вытяжных воздуховодах.
- Комбинированный способ основан на принудительной подаче воздуха и удалении отработанного естественным путем. Или же приток осуществляется через форточки, щели, отверстия, а механическая вытяжная вентиляция удаляет его из помещения при помощи вентиляторов.
- Только принудительная система. Приточная вентиляция и удаление потока воздуха выполняется механическими устройствами. Она бывает двух типов: автономная и централизованная. В первом случае воздухообмен обеспечивается работой вытяжного вентилятора на входе в воздуховод, смонтированного на фасаде дома. Поступать воздух может и через приточные клапаны. Современное «ноу-хау» — обогрев (или охлаждение) непосредственно поступающего в квартиру воздуха через установленный здесь же рекуператор.
Централизованный принцип работы позволяет нагнетать и выводить воздух общей, расположенной на крыше дома вентиляционной камерой с приточными и вытяжными вентустановками. Причем, циркуляция воздуха происходит постоянно, независимо от метеоусловий условий и времени года.
Схемы вентиляции жилых домов
В зависимости от планов по строительству, вентиляция может иметь совершенно разную конструкцию. В этом разделе мы попытаемся разобраться, как устроена вентиляция в панельном доме на схемах и поговорим о степени эффективности того или иного вида её проведения.
В этом случае вентиляционные шахты не соединяются между собой, улучшается тяга внутри трубы, а в дом не поступает загрязнённый воздух из соседских квартир. Другая разновидность такой схемы вентиляции в хрущёвке – из каждой квартиры отдельные каналы ведут к крыше, где соединяются в единую трубу, которая выводит воздушные массы на улицу.
К сожалению, довольно часто используется самый простой, но малоэффективный способ вентиляции, при котором воздух из всех квартир поступает в единую большую шахту – так же, как устроена вентиляция в хрущёвке. Это позволяет сэкономить место и расходы при возведении здания, однако обладает массой неприятных последствий:
- поступление пыли и неприятных запахов из других квартир – особенно этому подвержены жители верхних этажей, куда воздух поднимается естественным образом;
- быстрое загрязнение общей трубы вентиляции;
- отсутствие шумоизоляции.
Есть и ещё несколько способов вывода воздуха через вентиляционные шахты – с горизонтальными каналами на чердаке и выводом трубы на чердак без дымохода. В первом случае горизонтальные воздуховоды снижают тягу воздуха, а во втором – чердак загрязняется из-за отсутствия вывода на улицу. Схема вентиляции в хрущёвке и других постройках советского типа хотя и бюджетна, но неудобна для жильцов.
Принципиальные схемы некоторых систем естественной вентиляции жилых зданий: (а) — без сборных каналов; (б) — с вертикальными сборными каналами; (в) — с горизонтальными сборными каналами на чердаке; (г) — с тёплым чердаком
К счастью, существует современная система вентиляции, которая автоматически вытягивает и подаёт воздух. В её конструкцию входит вентилятор, который нагнетает воздух в шахту. Он обычно располагается в цокольном этаже здания. На крыше дома размещена вытяжная вентиляция такой же мощности, которая с силой выводит загрязнённые воздушные массы из воздуховода. Это самая простая схема вентиляции в многоквартирном доме. Она может быть устроена и с применением энергосберегающего оборудования – рекуператоров. Задача рекуператора – отнимать тепло (или холод) от выбрасываемого воздуха и передавать его приточному.
Шахты вентиляции, как правило, идут из подвала многоэтажного дома, дополнительно обеспечивая его защиту от сырости и испарений. Вентиляция подвала обеспечивается с помощью естественной тяги, а в современных домах здесь устанавливают и приточные установки. Для отведения сырого воздуха из подвала используются общие шахты вентиляции, выходящие отверстиями на каждом этаже и в каждой квартире.
Проветривание подвала, места, где начинается система естественной вентиляции – одно из главных условий для её правильной работы. Для этого в стенах подвала делаются отверстия-продухи, через которые в цоколь поступает свежий воздух. Он не только снижает влажность у основания дома, но и создаёт тягу в общедомовой шахте.
Форма отверстий может быть простой – круглой или квадратной. Их необходимо расположить на достаточном расстоянии над землёй, чтобы внутрь не попадала вода и грязь с улицы. Оптимальное расстояние от земли – не меньше 20 см. Отверстия следует разместить равномерно по периметру подвала, если в нём есть несколько помещений – необходимо организовать в каждом несколько продухов. Продухи нельзя закрывать, иначе нарушится весь принцип работы вентиляции многоквартирного дома. От проникновения в подвал животных отверстия прикрываются металлической сеткой.
Виды вентиляции в многоквартирных домах
Каждый многоквартирный жилой дом оборудован вентиляционной шахтой. Она состоит из железобетонных блоков. Швы между блоками заполняются связывающим раствором.
В новостройках с целью экономии места и удобства монтажа используют пластиковые или металлические воздуховоды. В верхней части вентиляционной шахты предусмотрена защита от осадков или мусора – зонт. К вентиляционной шахте присоединяются локальные воздушные магистрали, по которым осуществляется вывод из помещений отработанных газов.
Вентиляционные системы в современных жилых и административных помещениях бывают трех видов:
- естественная, в которой приток свежей воздушной смеси и вытяжка осуществляется путем самостоятельной циркуляции по шахте и вентиляционным каналам;
- принудительная тяга (посредством электромеханических силовых установок);
- устройство комбинированного типа.
Жилые дома советской постройки закладывались по бюджетному принципу, что негативно влияло на работу систем воздухообмена. В современных зданиях она разработана с использованием новых инженерных технологий и отвечает требованиям международных стандартов.
Устройство и принцип работы естественной вентиляции
Естественная система кондиционирования – самый распространенный вид, используемый в панельных и кирпичных домах. Принцип ее работы заключается в том, что свежие воздушные потоки подаются в помещения при открытии форточек, вытесняя отработанные, насыщенные углекислым газом.
Излишки выходят через вентиляционную шахту наружу по причине разницы температур. Иногда происходит обратная циркуляция, когда температура на улице превышает значения комнатной. Выводные отверстия расположены в санузлах и на кухнях, так как это места с наибольшей концентрацией посторонних запахов.
Своевременная чистка вентиляционных каналов – основная задача тех, кто отвечает за исправное состояние устройства. Это мероприятие находится в сфере компетенции управляющей компании.
Функциональная схема дает общее представление о том, как устроена вентиляция естественного типа в многоэтажном жилом доме.
Очевидно, что отработанный воздух из помещений различного назначения не сразу попадает в общий канал. Позднее смешивание препятствует появлению в квартире запаха от соседей.
Устройство и работа принудительной вентиляции
Принцип работы такой системы очевиден из названия – воздушная смесь циркулирует в ней не естественным образом, а принудительно нагнетается с помощью электрических вентиляторов. Вытяжная вентиляция такого типа используется чаще всего в элитных новостройках и производственных помещениях.
Функциональные возможности устройства можно повысить за счет клапанов притока, которые устанавливаются в оконный профиль. Приточная вентиляция работает независимо от того, переведены ли окна в режим проветривания.
Использование электромеханических нагнетателей невозможно без дополнительного оборудования. В специально отведенном помещении или на техническом этаже устанавливают шумопоглотители, фильтры для очистки, нагреватели. Обслуживание принудительной вентиляции осуществляют квалифицированные специалисты.
Устройство комбинированного типа отличается от естественного и принудительного тем, что электромеханическое воздействие направлено либо на удаление переработанного воздуха, либо на его приток.
Вентиляция подвалов в многоквартирных домах
В подвале воздухообмен происходит за счет технологических отверстий, расположенных чуть выше уровня земли. Чем больше площадь подвала и газовая насыщенность, тем больше требуется таких отверстий. Снаружи они обычно закрываются специальными решетками.
В некоторых случаях естественного обмена воздушных масс в подвальном помещении недостаточно.
Выводы о плохой ситуации в подвале можно сделать на основании следующих наблюдений:
- в помещении сильный запах канализации;
- на стенах и подвальных окнах скапливается конденсат;
- появилась и быстро распространяется черная плесень и грибковые культуры.
В таких случаях правильным решением будет установка в подвале принудительного наддува. В естественные отверстия необходимо вмонтировать электрические вентиляторы. Часть технологических проемов должны быть ориентированы на забор свежего воздуха снаружи, а остальные отверстия – на вывод.
Разводка электрического обеспечения системы осуществляется в герметичных гофрированных каналах. Монтажные работы должен выполнять специалист. После осушки подвальных помещений и установки корректной вентиляционной системы следует сделать косметический ремонт.
Требования, предъявляемые к дымоходам
Требования к дымоходам
Общие правила
В зависимости от условий использования дымоходы могут иметь различную конструкцию. От качества изготовления дымохода и материала зависит его бесперебойная работа и эффективность.
Их монтаж производится, согласно требованиям, изложенным в ДБН В.2.5-20-2001 и СНиП 2.04.05–91.
Неправильная конструкция и использование, ненадлежащее присоединение к тепловому оборудованию может привести к неправильной работе и аварии.
Это руководство описывает принципы эксплуатации и монтажа дымоходов, излагает требования пожарной безопасности, которые отображены в документации.
СНИП дымоходы должны соответствовать в полном объеме. После ввода в эксплуатацию дымохода выдается акт проверки дымоходов.
Правила монтажа гласят:
Высота трубы над кровлей
Правила устройства дымоходов говорят, что размещение дымовых каналов разрешено внутри стен, изготовленных из негорючих материалов. Если такие стены отсутствуют, требуется использовать коронные и насадные трубы (п.3.69.СНиП-91).
Подлежат теплоизоляции участки дымохода, проходящие через неотапливаемые помещения и с наружной стороны строения, чтобы не происходила конденсация тепловых паров и газа топочного во внутренней части дымохода (4.2.16.ВДПО).
Согласно требованиям ВДПО и СНиП-91, разрешено размещение таких вариантов дымоходов:
Проверка дымоходов квалифицированным специалистом должна производиться не менее двух раз в течение отопительного периода. Для уверенности в работе теплового агрегата следует проводить обследование дымоходов, и это должны делать специалисты.
Сделанные, согласно СНИП, дымоходы, работают качественно и не противоречат законодательным нормам.
Как сделать правильную работу вентиляции в квартире своими руками
Как прочистить вентиляцию в квартире
Если вы решили прочистить вентиляцию, то имейте в виду то, что жильцы многоквартирных домов не имеют права осуществлять самостоятельный монтаж инженерных коммуникаций, которыми пользуются другие люди. Прочистка или ремонт вентиляционной шахты должна выполняться только специалистами из соответствующих организаций. Если вентиляция и кондиционирование дома не работают, единственное, что вы можете сделать – это снять решётку с вентиляционного отверстия и устранить находящийся в ней мусор при помощи пылесоса (или вручную).
В некоторых случаях бывает так, что вытяжная система находится в исправном состоянии, но неприятные запахи и запотевшие окна всё равно дают о себе знать. Такое часто можно наблюдать в квартирах, где установлены пластиковые окна. В этом случае есть два способа решения проблемы: регулярное проветривание комнат или установка дополнительных приточных клапанов.
Чертёж и схема установки вентиляционного клапана на окно
Приточные клапаны, как правило, устанавливаются в отверстия за батареями отопления, что позволяет свежему воздуху немного прогреться при попадании в помещение. Диаметр отверстий обычно находится в пределах 6-10 см. По типам конструкции клапаны делятся на несколько видов. У некоторых, например, имеется заглушка, которую при необходимости можно открыть вручную. Более современные модели оснащаются специальными датчиками, способные реагировать на изменения уровня влажности в помещении, в нужный момент открывая клапан, впускающий свежий уличный воздух. Многие клапаны обладают набором фильтрующих элементов.
В большинстве случаев, естественная вентиляция в старых домах не способна обеспечить необходимый объём свежего воздуха, поэтому многие люди устанавливают кондиционеры. Это устройство не может полностью заменить систему вентиляции, но может очистить и увлажнить воздух, находящийся в квартире.
Это интересно: Устройство двухскатной мансардной крыши: изучаем главное
Принцип работы и варианты устройства вентиляции
Приток уличного воздуха в помещения проходит через неплотно прилегающие оконные притворы или предусмотренные для этого в стеклопакетах из металлопластика каналы и клапаны.
Вытяжка производится через вертикальные шахты (как правило, проходят в санузлах и в кухонных помещениях), идущие от квартиры на крышу или чердачное помещение. Благодаря разности температур в помещении и на улице, в шахте возникает тяга, обеспечивающая движение воздуха.
Поток свежего воздуха продвигается по комнатам, постепенно смешиваясь с отработанными воздушными массами, после чего через вытяжные каналы и удаляются из помещения.
Если поток воздуха перекрывается, нормальная циркуляция воздуха в квартире становится невозможной.
К нарушению этого процесса ведут такие действия:
- Установка глухих оконных рам.
- Монтаж дверных проемов без зазора между полом и дверным полотном.
- Постоянно закрытые межкомнатные двери.
- Установка периодически включающихся вентиляторов на входах в вентиляционные шахты.
Разумеется, это ни в коем случае не должно явиться поводом для отказа от межкомнатных дверей или удобных пластиковых окон. Для нормального воздухообмена достаточно установить в дверные полотна переточные решетки, в окна врезать специальные клапаны, а при установке вентиляторов следить, чтобы они не блокировали полностью вытяжной канал.
О неправильной работе вентсистемы свидетельствуют образование конденсата на стенах, запотевшие окна, образование плесени.
Для многоквартирных домов допускается несколько вариантов устройства вентиляции:
- От каждого помещения в каждой квартире на крышу идет отдельная шахта. Способ удобен тем, что в квартиру ни при каких условиях не проникнут запахи от соседей. Тяга здесь также сильнее и стабильнее. Застройщики используют такой способ нечасто, поскольку его реализация требует большого количества труб и дополнительных трудозатрат. Кроме того, в многоэтажных постройках для такой системы вентиляции потребуется слишком много места.

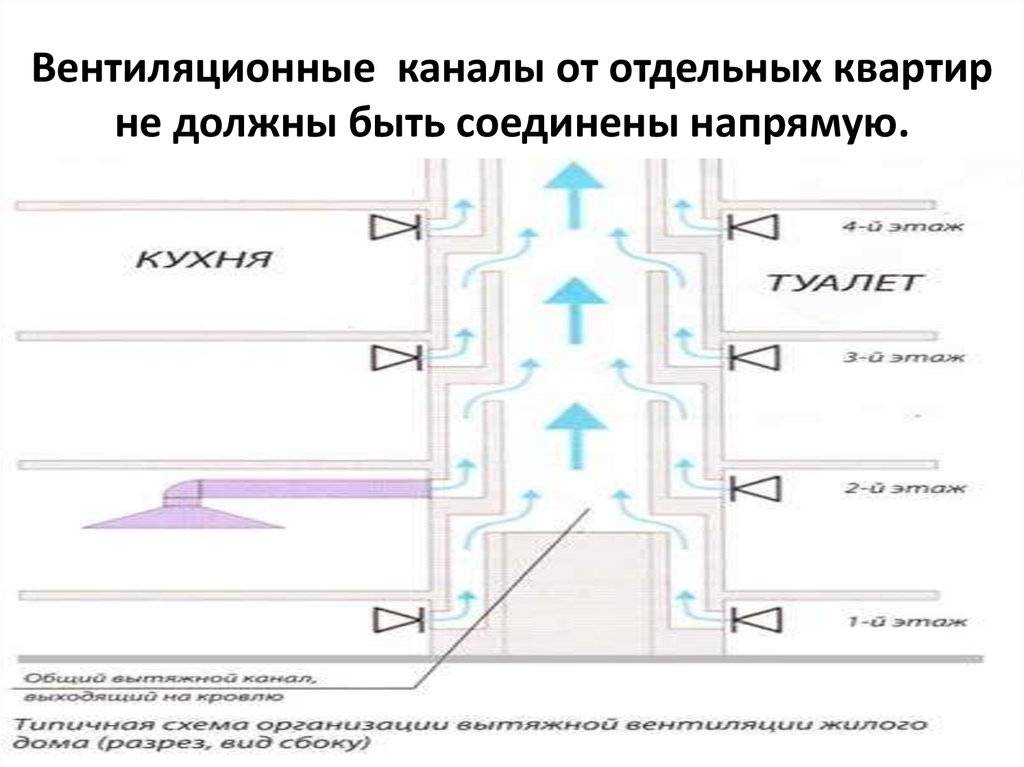

- Вытяжные каналы из отдельных помещений подходят к общему сборному каналу на чердаке, откуда выводится на улицу. При недостаточном диаметре вентканала, отработанные воздушные массы способны проникать в помещения, расположенные на верхних этажах. Из-за этого верхние этажи часто подсоединяют к шахте напрямую, минуя коробтсборника.
- Вентиляционные каналы выводятся непосредственно на чердак, который выполняет роль своеобразной промежуточной вентиляционной камеры. Оттуда через сборный канал отработанный воздух уходит на улицу. Не очень удобный способ, поскольку на чердаке будут скапливаться не только всевозможные запахи, но и обилие влажного воздуха. Это приведет к образованию конденсата, появлению плесени и ускоренному разрушению строительных материалов. Для уменьшения конденсата каналы должны иметь хорошую теплоизоляцию.
- Древообразная структура системы вентиляции. К общему вертикальному стволу подходят мелкие каналы от отдельных помещений. Способ экономный, а посему и самый распространенный. Главная проблема такого решения – при нарушении тяги запахи из одной квартиры будут проникать в соседние.
