Установка задвижки
Монтаж любого вида шибера производится на первых этапах установки системы отопления. Установить конструкцию на дымоходную трубу совершенно не сложно. Сделать это можно тремя методами:
- Возле топки камина. Подсоединяется устройство на дымоходной трубе на расстоянии одного метра от отопительных приборов. Такой удобный монтаж заслонки позволяет беспрепятственно проводить контроль работы шибера.
- «Труба в трубу». Данный способ предполагает крепление шиберной заслонки на дымоходную трубу без применения дополнительных фиксаторов. Надежно держится задвижка за счет плотного примыкания к трубе дымохода.
- В вентиляционном канале. Такой вариант установки используется в основном для охлаждения двигателя вентилятора.
При сооружении печей и каминов чаще всего устанавливают заслонку первым способом. Шиберные задвижки используют как для круглых, так и квадратных дымоходных труб. Изделия с вращающейся пластиной чаще всего устанавливают в дымоходах с сечением в виде круга.
Установка шибера в печь из кирпича
Шиберная заслонка довольно часто применяется для кирпичных печей. Установка ее производится на этапе строительства дымохода. Размещают задвижку на первом метре трубы. Такое расположение шибера позволяет легко проводить регулировку тяги. Для монтажа такого шибера необходимо:
- производится кладка двух рядов кирпичей дымохода;
- во втором ряду прорезается проем необходимого размера;
- устанавливается заслонка;
- в любом кирпиче этого же ряда пробивается выемка для поворотной ручки;
Далее выполняется кладка следующих рядов
При этом следует обращать внимание на плотность прилегания к месту, где установлен шибер. Все щели следует замазать раствором
При использовании такой заслонки следует учитывать все меры безопасности. В процессе работы печи ни в коем случае нельзя закрывать шиберную задвижку. Такое действие приведет к попаданию угарных газов внутрь помещения. Некоторые модели имеют специальный фиксирующий элемент, который не дает закрыть проем трубы полностью.
Функции, назначение и характеристики
Шибер – это перегородка, которая находится внутри дымохода. Она повторяет форму и площадь его сечения и в закрытом состоянии практически полностью перекрывает его. Изменение положения шибера позволяет увеличивать или уменьшать отверстие трубы дымохода, усиливая или ослабляя воздушный поток. С помощью заслонки можно прекратить движение воздуха после растопки печки.
Шиберная заслонка представляет собой тонкую металлическую пластинку, регулируемую вручную с помощью специальной ручки. Последняя находится снаружи трубы дымохода, чтобы пользователь мог вручную регулировать положение пластинки.
В зависимости от конструкции и типа заслонки, она устанавливается с помощью специальной металлической рамы, либо вставляется внутрь трубы и фиксируется осевым прутом.
Шибер в дымоходе выполняет следующие функции:
- увеличивает силу тяги при сложных погодных условиях;
- повышает интенсивность горения в топке за счет усиления притока кислорода;
- уменьшает тягу при сильном гуле в печной трубе во время сильного ветра;
- экономит топливо за счет уменьшения интенсивности горения;
- предотвращает утечку тепла после прогрева каменки.
Описание
Шибер — заслонка, применяемая для печей, котельных, водопроводных систем. При эксплуатации этот элемент становится неотъемлемым узлом, отвечающим за качественный отвод дыма наружу. Шибер обеспечивает безопасную эксплуатацию отопительной системы, поскольку предотвращает внезапное возгорание.
Для правильного функционирования приспособление следует располагать в метре от трубы. Этот сектор не покрывают теплоизоляционными материалами, поэтому расширения под действием высоких температур не возникает. При отсутствии шибера владельцы банных сооружений нередко сталкиваются с проблемой увеличенного расхода топлива, поскольку большая часть сырья не прогорает. Наблюдается слабый отопительный эффект. Основной недостаток дымоходной системы без шибера — появление обратной тяги. Установив один раз качественный регулятор скорости вывода дыма, о такой проблеме забываешь раз и навсегда.
Разновидности шибера
Выдвижной
Шибер выдвижного типа считается самым удобным и надежным в использовании. Это гладкая пластина с небольшим продольным отверстием, движущаяся по пазам в дымоходе. Монтируется она в горизонтальном положении, сила тяги регулируется движением пластины, уменьшающим или увеличивающим сечение трубы. Данный тип задвижки предназначен для кирпичных печей, хотя может применяться и в дымоходах из стальных труб.
Шибер с пластиной
Поворотный (дроссельный)

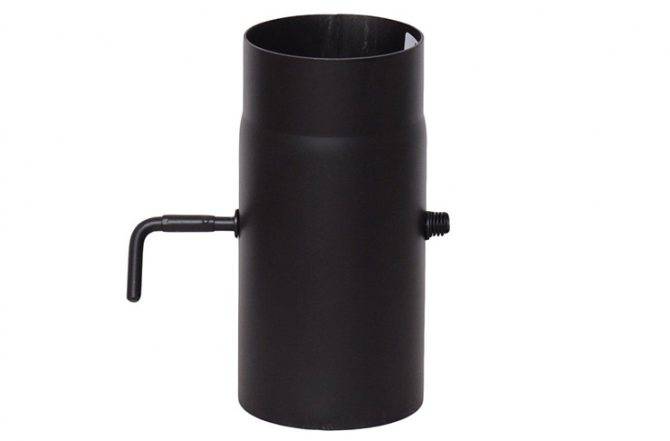

Поворотный шибер. Видна пластина, которая регулирует тягу
Поворотный шибер – это металлическая пластина с приваренной по центру направляющей. Устанавливается внутри дымохода, при этом конец направляющей обязательно выводится наружу. Регулировка тяги осуществляется путем вращения пластины вокруг своей оси. Такая конструкция менее надежна, поскольку со временем сварочное крепление ослабевает и заслонка отрывается. Поворотный шибер применяют в стальных дымоходах.
Не менее важен и материал, из которого изготавливают задвижки.
Чугун
Чугун – очень прочный и долговечный материал, традиционно использующийся для изготовления печных задвижек. Чугунный шибер имеет только один минус – большой вес.
Шибер чугунный для банных печей, каминов
Нержавеющая сталь
Высококачественный стальной шиберный узел
Нержавеющая сталь не боится коррозии, долго служит, мало весит и не снижает КПД печи. Гладкая полированная поверхность задвижки из нержавейки препятствует накоплению сажи, что облегчает чистку. Такие шиберы могут быть любой конструкции, и устанавливаться как в кирпичных, так и в стальных дымоходах.
Стальной шибер в кирпичной печи
Виды и их особенности
Первые шиберы представляли собой обычную пластинку с ручкой, которую можно регулировать в ручном режиме. Современный рынок предлагает и иные модели, которые отличаются не только по материалу и способу управления, но и самой конструкции.
Выдвижные
Простой, но эффективный вариант заслонки, которая перемещается в специальной рамке только в одной плоскости. Основные преимущества выдвижного шибера:
- простота установки и эксплуатации;
- надежность конструкции;
- долговечность;
- невысокая стоимость
- возможность сделать своими руками.
Обычно такой вид устанавливается на кирпичные и стальные печи, камины.
Поворотные (дроссельные)
Усовершенствованная модель шиберной заслонки. Представляет собой все ту же пластину, но с поворотной направляющей осью, приваренной по центру. Монтируется устройство внутри дымохода, но часть оси оставляют снаружи для возможности регулировки тяги. Поворотный элемент двигается не в горизонтальной плоскости, а вокруг своей оси.
Опыт показывает, что такая конструкция позволяет провести более точные настройки, но менее надежна. В процессе эксплуатации сварные соединения ослабевают, и заслонка перестает реагировать на регулировку. Обычно поворотный механизм используется в стальных дымоходах.
В чем основное отличие этих двух видов? Первый позволяет изменять рабочее сечение дымохода (иногда на очень небольшие значения), а поворотные только открывают или закрывают трубу.
По материалу
Конструкция шибера — важный момент, но не меньшее значение имеет и материал, из которого он изготовлен. Все устройства, которые можно найти на рынке, производятся из:
- чугуна — прочный и тяжелый материал. Долговечные элементы печей производят именно из чугуна. Недостатком материала является его хрупкость и большой вес;
- нержавейка — прочный, легкий и устойчивый к коррозии материал. Гладкая блестящая поверхность не дает задерживаться на стенках шибера саже. Это облегчает его эксплуатацию и позволяет устанавливать на стальные и кирпичные трубы. Именно из нержавейки производят поворотные устройства.
Какой вид шиберной заслонки выбрать зависит от множества критериев. Например, для дымохода с газовым котлом оптимальным считается поворотный из нержавеющей стали. Такая заслонка лучше защитить канал от атмосферных осадков, но не деформируется — температура газов на выходе меньше, чем у котла. Для классической печи лучше монтировать обычную заслонку. Она позволит вычистить канал от сажи и обеспечит максимальное удержание тепла в закрытом состоянии. (Читайте статью на тему «Чистка и содержания дымохода в бане: методы чистки, советы по эксплуатации»)
Советы специалистов
Где ставить шибер на дымоходе
Существует 3 варианта размещения заслонки относительно дымоотвода:
- Размещение в топке камина либо печи,
- Крепление по принципу «труба в трубу»,
- Установка в вентиляционной трубе.
Рассмотрим 2 первых варианта:
Размещая задвижку в топке печи, либо в выходном патрубке
В этом случае заслонку располагают на высоте не более 1 м от топки, на неутепленном участке трубы. Данное расположение удобно для регулировки заслонки.
Труба в трубе
Применимо для металлических дымоходов. Такой вариант установки не требует дополнительных креплений. При приобретении готовой системы следует устанавливать задвижку строго по инструкции производителя.
Как выполнять регулировку тяги
Регулировать тягу с помощью шибера –довольно просто. Изменяя положение в сторону увеличения зазора мы увеличиваем приток воздуха к огню и пламя разгорается сильнее. Уменьшаем зазор- тяга снижается. Задвижку закрывают после полного затухания пламени так печь остывает гораздо быстрее.
Изготовление своими руками
Вариант 1. Изготовление поворотного шибера из нержавейки
Мы предлагаем подробную инструкцию изготовления заслонки уже при готовом печном отоплении, когда конструкция выполнена, но механизм шибера был не предусмотрен.
Для изготовления и установки шибера своими руками вам понадобятся следующие материалы:
- болгарка, отрезной и шлифовальный абразивный круг;
- дрель;
- метчик;
- масло для смазки метчика при нарезке резьбы;
- молоток;
- тиски;
- плоскогубцы;
- сварка;
- керн;
- электроды для нержавеющей стали;
- циркуль;
- рулетка;
- маркер перманентный.
Из материалов следует сразу подготовить:
- лист нержавеющей стали толщиной 1.5 -2 мм.
- трубку нержавейку с внутренним диаметром 6 мм;
- 2 болта 8мм,
- гвоздь (или металлический прут).
Когда все инструменты и материалы подготовлены, можно приступать к выполнению работ.
Измерьте внутренний диаметр трубы и отметьте его на листе нержавеющей стали с помощью циркуля.
Теперь с помощью болгарки вырежьте круг по выполненной разметке.
Примеряем вырезанную заслонку, при необходимости дорабатываем шлифовальным кругом до тех пор, пока она четко не будет входить в трубу.
Возьмите подготовленную трубку из нержавеющей стали и приложите к готовому кругу. Отмерьте маркером по размеру заслонки. Делаем ее меньше внутреннего диаметра на 3 мм с каждой стороны.
- Отрезаем трубу болгаркой с отрезным кругом.
Рассверливаем внутреннее отверстие в трубке 6,8 мм для нарезки резьбы. При сверлении необходимо периодически смазывать машинным маслом внутреннюю поверхность трубки.
Нарезаем с двух сторон трубки метчиком резьбу 8мм, не забывая смазывать в процессе метчик. Для удаления нарезаемой стружки, необходимо через каждые пол оборота метчика по резьбе, делать пол оборота возврат.
- Теперь необходимо выполнить три отверстия в заслонке. Сразу с помощью маркера поставьте метки.
Зажмите в струбцине трубку и заслонку и приварите трубку к заслонке через эти отверстия (сварные заклепки). Сварку начинаем производить с центрального отверстия, потом освобождаем любую одну струбцину и привариваем в освободившееся отверстие.
Делаем разметку будущих отверстий на дымаре. Для того чтобы четко совпала ось отверстий, оберните трубу рулеткой и отмерьте центра по горизонтали и вертикали. Сверлим.
Собираем заслонку в трубку.
Делаем шаблон для фиксатора заслонки.
Переносим разметку на металлический лист. Можно использовать циркуль.
- Отмечаем середину для отверстий фиксатора, вырезаем и сверлим по разметке.
Привариваем к трубе.
Вариант 2. Изготовление горизонтального выдвижного шибера из нержавейки
Для этого варианта необходимо приобрести уже готовую заводскую шиберную задвижку из нержавейки. Конструкция представляет рамку, внутри которой двигается механизм.
Выложите 2 ряда печи или камина согласно используемой схеме порядовки.
- На ряду, где будет устанавливаться задвижка, вырезаем в кирпиче пазы. Это небольшие бороздки, в которые будет входить металлический элемент. Лучше всего для этих работ использовать угловую шлифовальную машину с кругом. Но если нет такого профессионального инструмента, то можно обойтись и напильником.
- Устанавливается заслонка.
В боковом кирпиче необходимо вырезать углубление под ход ручки заслонки, ведь ее в процессе эксплуатации необходимо будет очищать от сажи.
- Укладывается следующий ряд кирпичей и хорошо заделываются все образовавшиеся зазоры.
Как видите, изготовление шибера не требует много времени и большого опыта. Вместе с тем, это очень важная деталь, которая позволит существенно повысить эффективность работы котла или камина.
Установка своими руками
Установка шибера своими руками не вызовет особых сложностей. Выделяют три основных варианта монтажа:
- в прямой дымоход, расположенный прямо над топкой печи. Такой вариант стоит выбирать, если установка планируется на камин или печку с летним ходом. Заслонка должна располагаться на расстоянии не менее 1 метра от топочной камеры. Такой вариант установки обеспечивает простоту эксплуатации и дальнейшего обслуживания;
- труба в трубе — это вариант, когда задвижка встраивается в дымоотводящий канал без использования дополнительных крепежей;
- встраивание в вентиляционную систему. Такой способ помогает предупредить перегрев моторчика вентилятора и выход его из строя.
Выдвижная шиберная заслонка своими руками
Устройство регулировки тяги можно не только приобрести в магазине, но и сделать самостоятельно. Конечно, проще всего изготовить выдвижной тип. Из инструментов понадобится сварочный инвертор и болгарка. Главное — точно выполнить все замеры и раскроить изделие. В случае ошибки задвижку может заклинить в рамке из-за высокой температуры или она будет работать неэффективно (останется зазор). (Читайте статью на тему «Дефлектор на дымоход своими руками: для чего нужен, как установить»)Выдвижная заслонка имеет простую конструкцию — рамка в форме буквы П и стальная пластинка. Как сделать:
- Тщательно измерить параметры внутреннего рабочего сечения дымохода.
- Выкроить из стального листа (2-5 мм) пластину по полученным размерам.
- Выполнить загиб с одной стороны (ширина 20-30 мм) для удобства регулировки.
- Все края зашлифовать с уменьшением их на пару миллиметров.
- Сделать рамку. Для кирпичной трубы — стальной пруток (d около 6 мм). Пруток просто сгибают в форме буквы П (по параметрам пластины). Для стального дымоотводящего канала используют полоски стали (достаточно 4-5 мм). Зазоры при формировании угловых соединений сваривают.
- Если дымоотводящий канал имеет круглую форму — из двух одинаковых листов металла (2 мм каждый) вырезают круги, равные внутреннему диаметру канала. Отдельно вырезать заслонку. Листы с отверстиями соединяют точечной сваркой — отверстия должны совпадать, между листами должен быть зазор (3-6 мм). В зазор и вставляется задвижка, а вся конструкция монтируется на канал.
Изготовление поворотного шибера
Что понадобится:
- стальной уголок 30х30;
- листовая сталь 1-2 мм;
- проволока стальная 8 мм.
Первое — выполнить тщательные замеры внутреннего рабочего сечения канала. Далее по ним варят рамку из стального уголка. Далее:
- Выбирают одну сторону рамки (любую) и высверливают отверстие d=8 мм. Здесь будет крепиться поворотная направляющая.
- Продублировать отверстие на противоположной стороне рамы.
- Из листа стали выкроить пластину, равную внутренним размерам готовой рамы.
- Формирование поворотной направляющей из проволоки. Ее длина должна быть на 7 см больше длины рамы. Один конец должен быть с резьбой — ее можно нарезать плашкой.
- Поворотную ось вставить в отверстия на раме, зафиксировать гайкой с резьбового конца.
- Отшлифовать срезы на пластине, вставить в готовую рамку.
- Ось фиксируется сваркой ровно по центру.
- На свободном конце поворотной оси делают удобную ручку.
Особенности монтажа
Выделим некоторые особенности установки шиберной задвижки:
установка на кирпичную трубу еще на этапе кладки — рамка должна находиться на 8-10 ряду кладки от ее начала;
рамка должна устанавливаться по уровню. Ее края не должны перекашиваться и перекрывать канал;
установка на нержавеющий дымоход — оптимальный вариант «труба в трубе»
Но здесь очень важно подобрать правильный размер, чтобы внутренняя часть без проблем установилась во внешнюю;
шиберная задвижка всегда устанавливается на участке дымохода без утепления;
высота от топочной камеры до шиберной задвижки не должна превышать 100 см (металлический дымоотвод);
расстояние от пола до шиберной задвижки в кирпичных каналах — не более 200 см;
края пластины должны быть хорошо отполированы — в рамке она должна двигаться без усилия.
Виды шиберных задвижек
Существует два основных типа шиберных задвижек – выдвижной и поворотный (дроссельный). Особенности конструкций понятны из названия: первый тип работает за счет перпендикулярного движения металлической пластинки относительно трубы дымохода.
Для усиления тяги заслонка отодвигается и практически полностью выходит за пределы дымохода, а для уменьшения потока задвигается обратно в трубу.
Дроссельный шибер
Дроссельный шибер всегда находится внутри. Его работа основывается на повороте заслонки вокруг своей оси. Повернутая на 90 градусов против часовой стрелки, она перекрывает воздушный поток, а при повороте по часовой стрелке заслонка практически не препятствует движению воздуха. Для регулирования положения задвижки снаружи трубы имеется ручка.
Выдвижной шибер
Выдвижная задвижка показывает себя как наиболее удобный и эффективный способ регулирования тяги. В отличие от него, дроссельная заслонка со временем разбалтывается в местах осевого крепления и ухудшает качество регулирования тяги.
Чаще всего выдвижную заслонку можно увидеть в кирпичных дымоходах, хотя продаются также готовые доборные изделия для металлических дымоходов круглого и прямоугольного сечения.
Выдвижная заслонка может быть двух видов:
- Простая – представляет собой прямоугольный паз, который устанавливается внутрь трубы дымохода. Внутри паза находится пластинка, которая отодвигается и открывает дымоход.
- Узловая – готовое изделие в виде паза в выдвижной пластинкой, в которую встроен отрезок трубы. Такую конструкцию легче врезать в дымоход.
Классификация по типу материала
Различаются шиберы и по типу материала, из которого задвижка изготовлена:
- Чугунный – известен своей прочностью и долговечностью, но из-за большого веса увеличивает нагрузку на трубу. Обычно используется в кирпичных дымоходах.
- Стальной – изделие из нержавеющей или оцинкованной стали – универсальный вариант для установки в печах и каминах, кирпичных и металлических дымоходах.
Советы по выбору шиберной заслонки
Необходимо помнить, что правильный подбор такого элемента, как шиберная заслонка, отражается в будущем не только на показателе тяги, но и на безопасности отопительной системы, частью которой является дымоход. Монтаж шибера выполняется на любые модели каминов и печей, кроме наиболее современных, в которых присутствует дефлектор.
Основные рекомендации по выбору шиберных затворов для дымоотводной коммуникации таковы:
- в случае если отопительный прибор функционирует за счёт переработки газа, то лучше приобрести поворотную модель затвора. Это связано с тем, что такие модели исключают возможность полного перекрытия дымоотводного канала. Таким образом, отопительная система будет более безопасной. Дымоход, который отводит продукты сгорания от газовой печи, должен во время эксплуатации перекрываться как минимум на 40 процентов;
- существуют отопительные системы, которые функционируют непостоянно (периодические). Закрытая заслонка, установленная в такой отопительной конструкции, как правило, пропускает пар во время поддачи, а открытая способствует образованию большого количества сажи на трубе, которая располагается ниже пластины;
- категорически не рекомендуется использовать поворотные элементы для монтажа в банных дымоходах.
Поворотное устройство — наиболее приемлемый вариант для системы, потребляющей газ
Специалисты рекомендуют выполнить тщательный замер сечения дымоотводного канала перед тем, как приобретать шиберное изделие. Пожалуй, это является основным, что необходимо выполнить перед приобретением шибера.
Особенности установки шиберных заслонок
Для установки дроссельного шибера необходимо сделать разметку на трубе, чтобы просверлить отверстия согласно сваренной конструкции заслонки.
Для этого нужно обмерить трубу с помощью сантиметровой ленты и сделать отметки для будущих отверстий. Убедившись в симметричности меток, дрелью просверлить отверстия для будущей поворотной ручки.
Установка дроссельного шибера происходит так:
- Стальной круг заслонки с приваренной трубкой вставляется в трубу дымохода.
- Через просверленные отверстия в трубе через маленькую трубку продевается металлический прут, конец которого фиксируется болтом и гайкой.
- Конец прута загибается с помощью плоскогубцев для поворотной ручки.
Далее можно установить полученную конструкцию в трубу дымохода. Для этого на патрубок топки печного отопления надевается первый отрезок трубы, на который сверху устанавливается конструкция с шиберной заслонкой. На шибер надевается следующий фрагмент металлической трубы. Все соединения обрабатываются жидким силиконовым герметиком.
Установка выдвижного шибера в кирпичном дымоходе происходит в процессе кладки. Для этого через 6-8 рядов кирпича наносится слой цементного кладочного раствора, на который устанавливается проволочная рамка открытой стороной к исполнителю. В рамку нужно вложить задвижку и привести ее в закрытое состояние.
Сверху рамку покрывают раствором и продолжают выкладывать кирпич по стандартной схеме.
Функции, назначение и характеристики
Шибер – это перегородка, которая находится внутри дымохода. Она повторяет форму и площадь его сечения и в закрытом состоянии практически полностью перекрывает его. Изменение положения шибера позволяет увеличивать или уменьшать отверстие трубы дымохода, усиливая или ослабляя воздушный поток. С помощью заслонки можно прекратить движение воздуха после растопки печки.
Шиберная заслонка представляет собой тонкую металлическую пластинку, регулируемую вручную с помощью специальной ручки. Последняя находится снаружи трубы дымохода, чтобы пользователь мог вручную регулировать положение пластинки.
В зависимости от конструкции и типа заслонки, она устанавливается с помощью специальной металлической рамы, либо вставляется внутрь трубы и фиксируется осевым прутом.
Шибер в дымоходе выполняет следующие функции:
- увеличивает силу тяги при сложных погодных условиях;
- повышает интенсивность горения в топке за счет усиления притока кислорода;
- уменьшает тягу при сильном гуле в печной трубе во время сильного ветра;
- экономит топливо за счет уменьшения интенсивности горения;
- предотвращает утечку тепла после прогрева каменки.
Разновидности шиберных задвижек
Так как дымоходы бывают разными, то и наши шиберные задвижки тоже отличаются друг от друга. В основном это отличие заключается в форме и по способу функционирования. Существует несколько видов шиберных задвижек:
- Горизонтальная шиберная задвижка, которая выдвигается. Это самый распространенный вариант шиберной задвижки. Внутри конструкции находится пластина, которая является выдвижной, именно благодаря ей выполняется регулирования площади сечения. Чаще всего такую конструкцию используют для кирпичных дымоходов. Чтобы в закрытом положении элемента, дымовой канал не перекрывался на все 100%, в пластине делаются отверстия небольшого размера. Это делают не просто так, ведь технология создания соответствует противопожарной безопасности. Особенность горизонтального шибера – простота конструкции и простота монтажа, а также эффективность работы.
- Поворотный шибер. Он имеет и второе название – «дроссельская заслонка». Конструкция кардинально отличается от предыдущего варианта. Она выполнена в виде патрубка, внутри которого находится металлическая пластина. Только она не выдвигается, а находится на вращающейся оси. Устройство оборудовано съемным вращательным диском, который с течением времени приходит в негодность. Однако, за счет схемы поворотного механизма легко выполнить ремонт и заменить деталь самостоятельно. Задвижка размещается внутри трубы дымохода. Принцип работы заключается во вращении пластины, находящейся внутри. Преимуществом подобной конструкции шиберной задвижки является то, что она проста в эксплуатации. Владельцу дома не потребуется постоянно контролировать положение шибера.
Так как второй вариант более сложен в реализации, этот шибер для дымохода своими руками не делают. Чаще всего создают именно первый вариант – горизонтальную задвижку. Хочется отметить еще несколько нюансов. Шиберная задвижка нужна для дровяных печей и другого отопительного оборудования, которое работает на твердом топливе. Если же говорить о газовых котлах и работающих на жидком топливе, то шибер нужен больше для того, чтобы защищать конструкцию дымохода от проникновения внутрь атмосферных осадков, мусора и животных.
Если же говорить об установке поворотного шибера для бани, то этого лучше не делать. Почему? При работе конструкция станет частично пропускать пар в закрытом виде. А очистку в открытом виде выполнять сложно.
Есть три способа, как установить шибер:
- Монтаж изделия в каминной топке. Для этой цели ее устанавливают на расстоянии 100 см от устройства отопления (печь, камин, котел), благодаря чему эксплуатация упрощается.
- Способ труба в трубу основывается на объединении шиберной задвижки с остальными элементами системы отопления, без использования дополнительных крепежей.
- Монтаж задвижки непосредственно в трубе вентиляции. Цель такой манипуляции совершенно другая. Задвижка нужна больше для защиты каналов от проникновения внутрь посторонних предметов, мусора, осадков и животных. Это делается, чтобы защитить двигатель вентилятора.
Есть два варианта, как действовать, если потребуется установить задвижку. Первый – просто купить комплект и самостоятельно выполнить монтаж согласно инструкции от производителя. Второй – сделать шибер для дымохода самостоятельно. Мы рассмотрим варианты создания как поворотного, так и горизонтального устройство.
Выбор варианта расположения
Существует несколько способов установки шибера, каждый из которых имеет как плюсы, так и минусы. Немаловажным фактором является то, из чего сделан дымоход. Но современные мастера предпочитают использовать три наиболее распространённых варианта:
- Установка в каминной топке.
- Крепление по методу «труба в трубе».
- Монтаж в вентиляционную систему.
Шибер можно установить в вентиляционную систему В том случае, если мастер выбрал тип установки «труба в трубу», то ему не нужно будет использовать специальные крепления для надёжной фиксации заслонки с элементами камина. Расположение шибера в системе вентиляции полностью исключает вероятность перегрева двигателя вентилятора в процессе активной эксплуатации.
Современные производители предлагают уже готовые к установке дымоходы, которые оснащены всеми необходимыми приспособлениями (шиберная заслонка тому не исключение). В этом случае использовать деталь нужно в строгом соответствии с теми рекомендациями, которые установлены самим производителем. Иначе сделать задвижку в дымоходе можно своими руками и по более доступной цене.
Предлагаем ознакомиться: Что делать если замерз бетон
Существует три основных варианта размещения шибера в дымоходе:
- крепление «труба в трубу»;
- размещение в каминной топке;
- установка в трубе вентиляции.
Кирпичный дымоход с шиберной заслонкой
Если разместить шиберную задвижку в выходном патрубке либо в топке печи, то есть, встроить данный элемент в ее конструкцию, заслонка размещается на отрезке трубы, максимально приближенном к отопительному котлу. Это гарантирует легкость управления им, простоту поворота заслонки. Объясняется это тем, что ручка не будет задевать, ни портал, ни область облицовки. В случае расположения его по варианту «труба в трубу», не требуется дополнительных креплений для соединения с прочими элементами печи.
Обычно предлагаются готовые к установке дымоходы, которые оснащены всем необходимым, в том числе и шиберной задвижкой. В этом случае ее размещают в системе в соответствии с указаниями производителя. Если его не предусмотрено по тем или иным причинам, изготовить и установить данный элемент вполне можно самостоятельно.
Технология изготовления в домашних условиях
Квалифицированные специалисты всегда акцентируют внимание на том, что поворотный и выдвижной шибер может изготовить даже начинающий мастер. Ведь чтобы готовое изделие отлично справлялось со своей основной задачей, нужно правильно сделать все необходимые замеры. Если готовая заслонка туго входит в дымоход, то со временем её может заклинить, так как на неё будет воздействовать высокая температура
А когда между задвижкой и трубой присутствует большой зазор, то в процессе эксплуатации будет сложно регулировать интенсивность тяги
Если готовая заслонка туго входит в дымоход, то со временем её может заклинить, так как на неё будет воздействовать высокая температура. А когда между задвижкой и трубой присутствует большой зазор, то в процессе эксплуатации будет сложно регулировать интенсивность тяги.
Многофункциональная поворотная задвижка
Для изготовления такой разновидности шибера нужно использовать стальной уголок 30х30 мм, а также прочную листовую сталь, толщина которой минимум 1,5 миллиметра. Сам процесс изготовления состоит из нескольких основных этапов, которые должны реализовываться в строгой последовательности:
- Изначально нужно сделать замеры внутренней части дымохода. Это делается для того, чтобы не допустить ошибок во время изготовления рамки из уголка, которая фиксируется сварочным аппаратом.
- С одной стороны рамы точно по центру необходимо просверлить небольшое отверстие (диаметром 7-8 мм). Оно пригодится для поворотной оси.
- Аналогичное отверстие необходимо сделать и с другой стороны рамки.
- Пластину для заслонки нужно вырезать из стального листа. Эта деталь должна полностью соответствовать внутренним размерам изготовленной рамки.
- Чтобы сделать направляющую ось, необходимо взять отрезок проволоки диаметром 9 мм и длиной, которая будет превышать размер самой рамки на 7 см. С одной стороны проволоки необходимо нарезать резьбу (лучше всего с этой задачей справляется плашка).
- Уже готовую ось аккуратно продевают в отверстия на рамке и фиксируют гайкой.
- Все срезы на пластине обрабатывают шлифовальной машинкой и вставляют в раму.
- На этом этапе мастер должен приварить ось точно по центру пластины.
- Остаётся только изготовить удобную ручку для направляющей из качественных подручных материалов.
Универсальное приспособление
Современные шиберы включают в себя саму задвижку, а также специальную направляющую рамку. Именно поэтому прежде чем приступить к работе, мастер должен измерить внутреннее сечение трубы или кирпичного дымохода. В соответствии с имеющимися замерами, из листовой стали (толщина 5 мм) вырезается аккуратный прямоугольник. На одной стороне делается небольшой продольный сгиб, ширина которого не должна превышать 30 мм.
Эти манипуляции нужны для того, чтобы готовую заслонку было удобно выдвигать. Каждый срез обязательно шлифуется, за счёт чего размеры изделия уменьшаются сразу на 2 мм с каждой стороны. Такие действия мастера обеспечат свободное движение заслонки внутри дымохода.
Когда шибер изготавливается для кирпичного камина, саму рамку можно сделать из толстой стальной проволоки, диаметр которой находится в пределах 6 мм. Во время этой процедуры металлическую заготовку просто выгибают в форме буквы П в строгом соответствии с имеющимися замерами.
Если же дымоход имеет прямоугольную форму и изготовлен из стали, то рамку лучше делать из металлической полосы толщиной 2 мм и шириной до 35 мм. Подготовленную полосу сгибают вдоль, оставляя при этом аккуратный зазор по толщине пластины. Только после этого можно сделать небольшие надрезы в двух местах под углом 45°, чтобы придать заготовке П-образную форму. Все зазоры в местах надрезов обязательно завариваются встык.
Для соединения концов самодельной заслонки нужно использовать два отрезка металла, которые следует расположить таким образом, чтобы между ними свободно проходило полотно шибера. В завершении всех этих манипуляций у мастера должна выйти прямоугольная рамка с пазами для заслонки.
Чтобы сделать задвижку в круглой трубе, нужно взять два идентичных металлических листа толщиной 2 мм. В центре вырезаются круглые отверстия в соответствии с диаметром дымохода. Пластину задвижки нужно изготавливать отдельно. После этого листы соединяются между собой при помощи сварочного аппарата.
Заваривать необходимо только три стороны по периметру, чтобы отверстия готового шибера на трубу точно совпадали. Между верхним и нижним листом обязательно оставляется зазор 5 мм. На этом процесс изготовления шибера можно считать оконченным, так как мастеру остаётся только вставить задвижку и закрепить готовое изделие на дымоходе.
