Сила Лоренца и правило левой руки. Движение заряженных частиц в магнитном поле

Введение

В XIX веке была обнаружена некая связь между магнетизмом и электричеством и в связи с этим возникло представление о магнитном поле. По современным представлениям, проводники с током оказывают силовое действие друг на друга через магнитные поля, окружающие их.Источниками этих полей являются движущиеся электрические заряды (токи). Магнитное поле возникает в пространстве, которое окружает проводники с током так, как в пространстве, окружающем неподвижные электрические заряды, возникает электрическое поле.Магнитное поле представляет собой некую форму материи, посредством которой осуществляется связь между телами, которые обладают магнитным моментом или движущимися заряженными частицами. Термин «магнитное поле» вводит М. Фарадей в 1845г. Важным доказательством реального существования электрического и магнитного полей является факт существования электромагнитных волн. Электрическое поле, как и магнитное, является частным проявлением единого электромагнитного поля.Главной отличительной чертой электрического поля является способность воздействовать на неподвижные заряды. Основное свойство магнитного поля заключается в том, что оно действует на движущиеся заряды (электрический ток).Неподвижные заряды не создают магнитного поля. Только постоянные магниты и движущиеся заряды могут создавать его. При изучении взаимодействия постоянных магнитов было установлено, чтоони имеют два полюса: северный и южный; одноименные полюсы отталкиваются друг от друга, а разноименные притягиваются.Если отдельные тела можно зарядить отрицательно или положительно, в связи с существованием элементарного электрического заряда, то никогда нельзя отделить северный полюс магнита от южного. Таким образом, нет оснований считать, что в природе существуют какие-то отдельные магнитные заряды.Данная мысль была высказана Ампером в гипотезе об элементарных электрических токах. Согласно этой гипотезе, внутри молекул и атомов вещества циркулируют элементарные электрические токи. И если данные токи расположены беспорядочно по отношению друг к другу, то их действие взаимно компенсируется и никакими магнитными свойствами тело не будет обладать. В намагниченном состоянии элементарные токи ориентированы определенным образом. Следовательно, магнитные свойства любого тела объясняются замкнутыми электрическими токами внутри него, таким образом магнитное взаимодействие – это взаимодействие токов.Закон Ампера применяется для определения силы взаимодействия двух токов, а Силой Лоренца называют ту силу, которая действует со стороны электромагнитного поля на движущийся электрический заряд. Об этом более подробно рассмотрим в данном реферате.Актуальность:Закон Ампера и Лоренца – одни из важнейших и полезнейших законов в электротехнике, без которых немыслим научно-технический прогресс.Цель: Исследование Силы Ампера и силы Лоренца, Движение заряженных частиц в магнитном поле.Задачи:1. Изучить общие сведения о Силе Ампера и силе Лоренца.2. Раскрыть основные условия движения заряженных частиц в магнитном поле3. Описать возможности силы Ампера и силы Лоренца.

Электродинамика и магнитостатика

Магнитная индукция представляет собой векторный фактор, который характеризует силовое поле. Величина показывает влияние магнитного фона на отрицательно и положительно заряженные частицы в исследуемом пространстве. Индукция определяет силу влияния поля на заряд, перемещающийся с заданной скоростью. Для этого случая законы применения описываются так:

• Правило винта. Если поступательное круговое движение буравчика совпадает с направлением заряженных электронов в катушке, то путь поворота ручки инструмента будет совпадать с курсом магнитного вектора полярной индукции, направление при этом зависит от тока.
• Принцип правой кисти. Если взять стержень в правую кисть так, что отставленный под прямым углом палец демонстрирует курс тока, то другие пальцы будут соответствовать направлению луча магнитной индукции, продуцируемого током. Путь магнитного вектора индукции прокладывается касательно линии отрезков.

Для подвижного проводника

В стержне из металла находится большое число свободных электронов, движение которых характеризуется как хаотичное. Если катушка движется в силовом электромагнитном поле вдоль линий, то фон отклоняет электроны, перемещающиеся одновременно с проводником. Их движение создает ЭДС (электродвижущую силу) и называется электромагнитной наведенной индукцией.

Ток будет протекать под действием разности потенциалов при подсоединении такой катушки к внешней цепи по замкнутому контуру. При передвижении стержня по направлению силовых линий снижается до нуля воздействие поля на заряды. Не возникает электродвижущая сила, нет напряжения, отсутствует ток электронов.

ЭДС индукции равняется произведению рабочего размера проводника, скорости движения стержня и значения магнитной индукции. Ее направление устанавливается по закону правой руки. Ладонь располагается так, чтобы в нее были направлены линии силового поля, а отогнутый под 90° большой палец ставится вдоль движения стержня. В этом положении четыре распрямленных пальца покажут курс тока индукции.

Нахождение ЭДС по Максвеллу

Электродвижущее давление будет возникать при каждом пересечении стержня и силового поля. Результативным будет перемещение проводника, самого поля или изменение электромагнитных характеристик силового пространства.

ЭДС, полученная в контуре при состыковке его с изменяющимся силовым полем, измеряется скоростью трансформации магнитного потока. Направление индуцированной движущей силы идет так, что продуцируемый ею электрический ток противодействует реконструкции потоков магнитного излучения.

Изменение тока ведет к реформированию создаваемого им магнитного потока. Проходя через пространство, магнитное излучение стыкуется с соседними проводниками и со своим. В стержне наводится электродвижущая сила, которая носит название самоиндукции. Явление означает поддержку тока при его уменьшении и ослабление движения электронов при увеличении силы тока.

Если вращать буравчик по путям завихрения пространства, где возникают векторы, то его движение покажет направление кручения ротора. Это можно проследить, если четыре сжатых пальца правой кисти поставить по курсу завихрения. В этом случае отогнутый палец укажет путь движения ротора.

Для магнитного вектора индукции правила буравчика совпадают с законом Ампера — Максвелла. Но к электротоку через контур добавляется скорость трансформации силового поля через эту конфигурацию, а магнитное поле воспринимается только в случае его перемещения в пределах очертания.

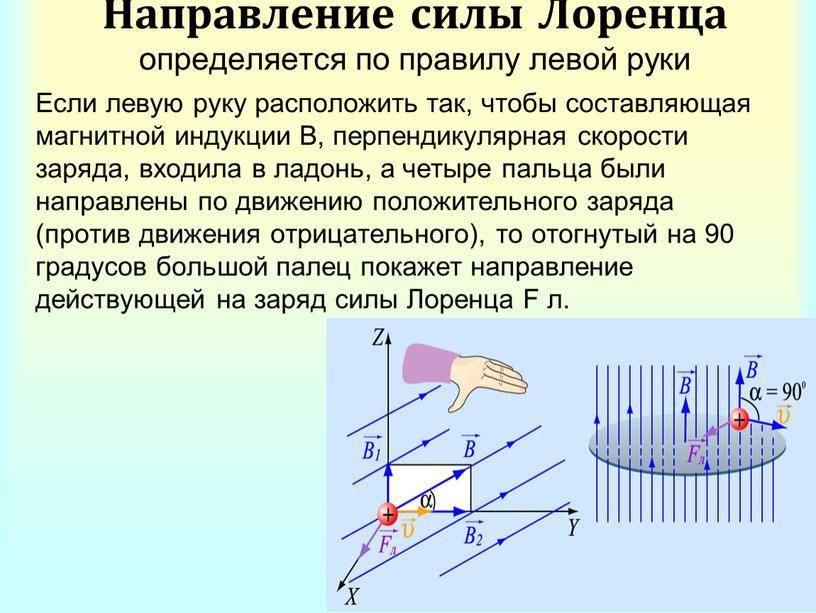

Применение правил левой кисти:

• Ладонь ставится так, чтобы индукционные линии входили в центр внутренней стороны, а пальцы соответствовали токовому направлению. Отставленный большой палец определит путь силы, оказывающий давление на стержень со стороны силового поля. Мощь носит наименование силы Ампера.
• При втором варианте ладонь располагается так, чтобы линии силового поля входили под прямым углом в плоскость руки, а пальцы располагались по направлению перемещения положительных электронов или в противоположную сторону от отрицательных частиц. Тогда палец под углом 90° укажет путь приложения силы Лоренца.

Правило правой кисти для соленоида: нужно взять катушку индуктивности в правую руку так, чтобы пальцы показывали путь тока в оборотах, отставленный под 90° большой палец определит курс магнитных линий во внутренней части устройства. Зная полярность, легко вычислить путь прохождения электрического тока.

Понятие напряженности электрического поля

Электромагнитное поле на самом деле состоит из двух половин – электрической и магнитной. Они точно близнецы, у которых все одинаково, но вот характер разный. А если приглядеться, то во внешности можно заметить небольшие различия.

То же самое касается и силовых полей. Электрическое поле тоже обладает напряженностью – векторной величиной, которая является силовой характеристикой. Она воздействует на частицы, которые в неподвижности находятся в нем

Само по себе оно не является силой Лоренца, ее просто нужно принимать во внимание, когда вычисляется воздействие на частицу в условиях наличия электрического и магнитного полей

Примеры задач в физике, электротехнике

Пример 1

Простые задачи по физике на определение направления силы Ампера по правилу левой руки.

Задача

Дан магнит: слева север, справа юг. Куда направлена сила Ампера?

Решение

• ток направлен всегда от юга к северу (от положительного к отрицательному концу);
• представим, что берем этот магнит в левую руку;
• располагаем четыре пальца (кроме большого) по направлению тока (справа налево, от юга к северу);
• расположение поставленного под прямым углом большого пальца покажет нам, что сила Ампера направлена вниз. Отмечаем:

По теме: Какими упражнениями можно подкачать руки

Пример 2

Теперь север расположен справа, а юг слева.

Решение: ориентируясь на предыдущую задачу, можно сразу сделать вывод, что здесь сила Ампера будет направлена вверх. Либо снова проверить это, расположив правую руку по правилу левой руки. Отмечаем направление:

Более сложные задачи.

Пример 3

Задача

Определите силу, с которой однородное магнитное поле действует на проводник длиной 20 см, если сила тока в нем 300 мА, расположенный под углом 45º к вектору магнитной индукции. Магнитная индукция составляет 0,5 Тл.

Решение

\(F_A=B\times J\times L\sin\left(\alpha\right)\)

Пример 4

Задача

Определить силу, оказывающую действие на заряд 0,005 Кл, движущийся в магнитном поле с индукцией 0,3 Тл со скоростью 200 м/с под углом 45º к вектору магнитной индукции.

Решение

Работы любой сложности

Квалифицированная помощь от опытных авторов

Источник

Момент силы

Правило буравчика применимо для определения момента силы. Расчет момента силы производится по следующей формуле:

В данном выражении используются следующие величины:

• М — момент силы;
• ri — вектор или радиус приложенный к точке i.
• Fi — сила приложенная к точке i.

Правило для буравчика применяемое к моменту силы трактуется так: если буравчик вкручивается по направлению, в котором силы пытаются провернуть тело, он будет вкручиваться именно по направлению момента действующих сил. Например, при завинчивании шурупа, он будет вкручиваться по направлению вращения рукоятки отвертки, так как это направление создается силой движения руки человека.

Момент силы можно определить визуально. Применяемый в таком случае вариант правила правой руки будет следующим: если взять в правую руку предмет, сдавить его и выставить вперед большой палец, то 4 пальца укажут на направление кругового движения тела, а большой палец на направление момента силы.

Немного истории

Первые попытки описать электромагнитную силу были сделаны еще в XVIII веке. Ученые Генри Кавендиш и Тобиас Майер высказали предположение, что сила на магнитных полюсах и электрически заряженных объектах подчиняется закону обратных квадратов. Однако экспериментальное доказательство этого факта не было полным и убедительным. Только в 1784 году Шарль Августин де Кулон при помощи своего торсионного баланса смог окончательно доказать это предположение.

В 1820 году физиком Эрстедом был открыт факт, что на магнитную стрелку компаса действует ток вольта, а Андре-Мари Ампер в этом же году смог разработать формулу угловой зависимости между двумя токовыми элементами. По сути, эти открытия стали фундаментом современной концепции электрических и магнитных полей. Сама же концепция получила свое дальнейшее развитие в теориях Майкла Фарадея, особенно в его представлении о силовых линиях. Лорд Кельвин и Джеймс Максвелл дополнили теории Фарадея подробным математическим описанием. В частности Максвеллом было создано так званное, «уравнение поля Максвелла» – представляющее собой систему дифференциальных и интегральных уравнений, описывающих электромагнитное поле и его связь с электрическими зарядами и токами в вакууме и сплошных средах.

Джей Джей Томпсон был первым физиком, кто попытался вывести из уравнения поля Максвелла электромагнитную силу, которые действует на движущийся заряженный объект. В 1881 году он опубликовал свою формулу F = q/2 v x B. Но из-за некоторых просчетов и неполного описания тока смещения она оказалась не совсем правильной.

И вот, наконец, в 1895 году голландский ученый Хендрик Лоренц вывел правильную формулу, которая используется и поныне, а также носит его имя, как и та сила, что действует на летящую частицу в магнитном поле, отныне называется «силой Лоренца».

Мнемонические правила для отдельных случаев

Линии магнитной индукции

Представленные технологии не обязательны для использования при решении практических задач. Правило правой руки в физике используют в качестве вспомогательного инструмента. Вычисления делают с применением стандартных методик векторной алгебры. Однако достаточно часто требуется ускоренное уточнение направления магнитных линий либо иного параметра. Не всегда нужны сведения о силе токе в амперах, другие точные данные. В подобных ситуациях пригодятся правила буравчика по физике.

Для угловой скорости

Для рассмотрения механических систем часто приходится оперировать с выражениями угловой скорости (w) и перемещения (v). По движению буравчика определяют направление вектора w.

Для момента импульса

Этот же принцип используют для уточнения параметров момента импульса (L), который зависит от общей массы и ее распределения в исследуемом объекте. Однако выяснить направление вектора можно с применением простого правила буравчика.

Для момента сил

По классическому определению вращающий момент (M) равен произведению векторов силы (F) и радиуса (r), который соединяет точки оси вращения и места приложения соответствующего воздействия. Для расчетов применяют сложные вычисления с использованием интегралов и угловых проекций. Движение тела будет соответствовать перемещению буравчика. Подразумевается вращение рукоятки его в сторону соответствующего момента сил.

Магнитостатика и электродинамика

Земля создает мощное поле, защищающее людей от солнечной радиации. Под его воздействием стрелка компаса перемещается в определенное положение. Ток, проходящий через проводник, создает силовое воздействие для вращения двигателя. Обратный алгоритм действий применяют для генерации электроэнергии. Отмеченные процессы можно сформулировать и описать комплексом уравнений. Правило правой руки позволяет определить отдельные параметры в электродинамике без лишних сложностей.

Магнитная индукция

Рассматриваемое явление открыто в начале 19 века. Основные зависимости физических величин определены законом Фарадея:

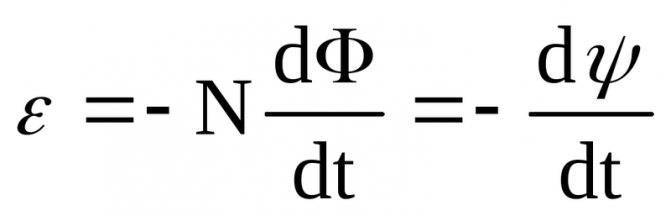

E = – dФ/dt,

где:

• Е – электродвижущая сила;
• Ф – магнитный поток, который создается вектором индукции;
• t – контрольный временной интервал.

Позднее были определена зависимость ЭДС не только от формы силы внешнего воздействия. Ток появляется и в проводнике, который движется в стабильном магнитном поле. Био-Савар установил векторную зависимость экспериментально. Позднее Лаплас сделал общее определение и уточнил принципы вычислений для перемещающего единичного заряда. Эти постулаты стали основой современной магнитостатики.

В приведенном выражении «минус» перед второй частью объясняется условием противоположной направленности линий соответствующего магнитного потока (закон Лоренца) току в проводнике.

Для упрощенного рассмотрения методики правило буравчика кратко будет обозначаться далее в тексте аббревиатурой «ПБ». Правило левой руки или правой – «ПЛР» или «ППР», соответственно. Иные сокращения для обозначения направлений:

• перемещения винта (буравчика) – НДБ;
• вращения ручки – НВР;
• отставленного на прямой угол большого пальца – НБП;
• сложенных других пальцев – НСП.

Условные сокращения

Метод	Соответствие
ПБ
НДБ	току в контрольном проводнике
НВР	вектору (В), созданному пропускаемым током
ППР
НБП	току
НСП	силовым линиям

Для тока в проводнике, движущемся в магнитном поле

Метод определения	Соответствие
ППР
НБП	движению контрольного провода
НСП (прямая ладонь, силовые линии входят перпендикулярно)	индукционного тока

Уравнения Максвелла

В этом случае применяют возможность выражения операции ротора через произведение двух векторов. Для простоты понимания можно представить вращающуюся жидкую среду обладающей определенной угловой скоростью.

Методы определения базовых параметров

Метод	Соответствие
ПБ
НДБ	векторному выражению ротора
НВР	завихрениям поля
ППР
НБП	вектору ротора (потоку, который проходит через контрольный контур)
НСП	завихрениям (индуцируемой электродвижущей силе)

Задачи по теме «сила Лоренца»

Даже если вы не новичок, прежде чем решать задачи, прочтите общую памятку и на всякий случай держите под рукой полезные формулы.

Задача на силу Лоренца №1

Условие

Электрон с энергией 300 эВ движется перпендикулярно линиям индукции однородного магнитного поля напряженностью 465 А/м. Определить силу Лоренца, скорость и радиус траектории электрона.

Решение

Скорость электрона можно найти из формулы кинетической энергии:

E к = m · v 2 2 v = 2 E к m

Сила Лоренца является центростремительной силой, значит, по второму закону Ньютона, можно записать:

Магнитная индукция равна напряженности, умноженной на магнитную постоянную. Подставив ранее найденное выражение для скорости в формулу для радиуса и силы Лоренца, запишем:

R = m 2 E к т q μ 0 H = 2 E к т q μ 0 H F л = q 2 E к т μ 0 H ​

Теперь осталось только подставить значения и вычислить:

v = 2 · 4 , 8 · 10 — 16 9 , 1 · 10 — 31 = 3 , 25 · 10 7 м с F л = 4 · 3 , 14 · 10 — 7 · 465 · 1 , 6 · 10 — 19 · 3 , 25 · 10 7 = 3 · 10 — 15 Н R = 2 · 4 , 8 · 10 — 16 · 9 , 1 · 10 — 31 4 · 3 , 14 · 10 — 7 · 465 · 1 , 6 · 10 — 19 = 0 , 32 м

Ответ: v = 3 , 25 · 10 7 м с ; F л = 3 · 10 — 15 Н ; R = 0 , 32 м .

Задача на силу Лоренца №2

Условие

Альфа-частица влетает в магнитное поле с индукцией 1 Тл перпендинулярно силовым линиям. Найти момент импульса частицы относительно центра окружности, по которой она будет двигаться.

Решение

Когда частица влетает в поле перпендикулярно силовым линиям, на нее начинает действовать сила Лоренца, которая выполняет роль центростремительной силы. Радиус окружности, по которой будет двигаться частица:

R = m v Q B m = 6 , 65 · 10 — 27 к г — м а с с а а л ь ф а ч а с т и ц ы Q = 2 e = 3 , 2 · 10 — 19 К л — з а р я д а л ь ф а ч а с т и ц ы

Момент импульса частицы относительно центра окружности найдем по формуле:

L = m v R = m 2 v 2 Q B = 6 , 65 · 10 — 27 2 · 0 , 35 · 10 7 2 3 , 2 · 10 — 19 · 1 = 5 , 42 · 10 — 21 к г · м 2 с

Ответ: 5 , 42 · 10 — 21 к г · м 2 с .

Задача на силу Лоренца №3

Условие

В однородном магнитном поле с индукцией В = 0,5 Тл вращается с частотой n = 10 с-1 стержень длиной l = 20 см. Ось вращения параллельна линиям индукции и проходит через один из концов стержня перпендикулярно его оси. Определите разность потенциалов U на концах стержня.

Решение

Рассмотрим физическую суть процессов, проходящих в стержне. Когда стержень движется в магнитном поле, в нем возникает ЭДС индукции, которая обусловлена действием силы Лоренца на заряды стержня.

Под действием этой силы в стержне происходит разделение зарядов: свободные электроны перемещаются вверх и между концами стержня возникает разность потенциалов.

Заряды на концах стержня создают поле E, препятствующее дальнейшему разделению зарядов. В какой-то момент сила Лоренца уравновесится с силой возникающего поля:

F л = e · Е Е = F л е = e v B e = v B

Скорость нижнего конца стержня, а значит, и скорость электронов в нем, можно найти, зная частоту вращения и длину стержня:

v = 2 π · n · l

C учетом этого, перепишется выражения для напряженности электрического поля:

  Е = 2 π n l B

Индуцируемая разность потенциалов, по определению, равна:

U = Е · l U = 2 π n l 2 B = 2 · 3 , 14 · 10 — 1 · 0 , 2 2 · 0 , 5 = 1 , 3 В

Ответ: 1,3 В.

Задача на силу Лоренца №4

Условие

Какая сила действует на заряд 0,005 Кл, движущийся в магнитном поле с индукцие 0,5 Тл со скоростью 150 м/с под углом 45 градусов к вектору магнитной индукции?

Решение

Это простейшая задача на определение силы Лоренца. Вспомним формулу и запишем, что на заряд действует сила Лоренца, равная:

F = q · v · B · sin α

Подставим значения и вычислим:

F = 0 , 005 · 150 · 0 , 5 · 2 2 = 0 , 26 Н

Ответ: 0,26 Н.

Задача на силу Лоренца №5

Условие

На тело с зарядом 0,8 мКл, движущееся в магнитном поле, со стороны поля действует сила, равная 32Н. Какова скорость тела, если вектор магнитного поля перпендикулярен ей?

Решение

Это классическая задача на применение формулы силы Лоренца. Так как векторы скорости и магнитной индукции перпендикулярны, можно записать:

F = q v B sin α = q v B v = F q B = 32 0 , 8 · 10 — 3 · 2 = 20 · 10 3 м с

Ответ: 20000 м/с.

Проходите магнитостатику? Вам также может быть интересно:

1. Задачи на закон Био-Савара-Лапласа.
2. Задачи на теорему о циркуляции магнитного поля.

Действие магнитного поля на ток. Правило левой руки.

Поместим между полюсами магнита проводник, по кото­рому протекает постоянный электрический ток. Мы тотчас же заметим, что проводник будет выталкиваться полем магнита из междуполюсного пространства.

Объяснить это можно следующим образом. Вокруг провод­ника с током (Рисунок 1.) образуется собственное магнитное поле, силовые линии которого по одну сторону проводника направ­лены так же, как и силовые линии магнита, а по другую сто­рону проводника — в противопо­ложную сторону. Вследствие это­го с одной стороны проводника (на рисунке 1 сверху) маг­нитное поле оказывается сгущен­ным, а с другой его стороны (на рисунке 1 снизу) — разрежен­ным. Поэтому проводник испыты­вает силу, давящую на него вниз. И если проводник не закреплен, то он будет перемещаться.

Рисунок 1. Действие магнитного поля на ток.

Правило левой руки

Для быстрого определения направления движения провод­ника с током в, магнитном поле существует так называемое правило левой руки (рисунок 2.).

Рисунок 2. Правило левой руки.

Правило левой руки состоит в следую­щем: если поместить левую руку между полюсами маг­нита так, чтобы магнитные силовые линии входили в ладонь, а четыре пальца ру­ки совпадали с направлением тока в проводнике, то боль­шой палец покажет направ­ление движения проводника.

Итак, на проводник, по которому протекает электри­ческий ток, действует сила, стремящаяся перемещать его перпендикулярно магнитным силовым линиям. Опытным путем можно определить величину этой силы. Оказы­вается, что сила, с которой магнитное поле действует на проводник с током, прямо пропорциональна силе тока в проводнике и длине той части проводника, которая нахо­дится в магнитном поле (рисунок 3 слева).

Это правило справедливо, если проводник расположен под прямым углом к магнитным силовым линиям.

Рисунок 3. Сила взаимодействия магнитного поля и тока.

Если же проводник расположен не под прямым углом к магнитным силовым линиям, а, например, так, как изобра­жено на рисунке 3 справо, то сила, действующая на проводник, будет пропорциональна силе тока в проводнике и длине проекции части проводника, находящейся в магнитном поле, на плос­кость, перпендикулярную магнитным силовым ли­ниям. Отсюда следует, что если проводник паралле­лен магнитным силовым линиям, то сила, дейст­вующая на него, равна нулю. Если же проводник перпендикулярен направ­лению магнитных силовых линий, то сила, действую­щая на него, достигает наибольшей величины.

Сила, действующая на проводник с током, зави­сит еще и от магнитной индукции. Чем гуще рас­положены магнитные си­ловые линии, тем больше сила, действующая на проводник с током.

Подводя итог всему изложенному выше, мы можем действие магнитного поля на проводник с током выразить следующим правилом:

Сила, действующая на проводник с током, прямо пропорциональна магнитной индукции, силе тока в проводнике и длине проекции части проводника, находящейся в магнитном поле, на плоскость, перпендикулярную маг­нитному потоку.

Необходимо отметить, что действие магнитного поля на ток не зависит ни от вещества проводника, ни от его сечения. Дей­ствие магнитного поля на ток можно наблюдать даже при от­сутствии проводника, пропуская, например, между полюсами магнита поток быстро несущихся электронов.

Действие магнитного поля на ток широко используется в науке и технике. На использовании этого действия основано устройство электродвигателей, превращающих электрическую энергию в механическую, устройство магнитоэлектрических приборов для измерения напряжения и силы тока, электроди­намических громкоговорителей, превращающих электрические колебания в звук, специальных радиоламп — магнетронов, катодно-лучевых трубок и т. д. Действием магнитного поля на ток пользуются для измерения массы и заряда электрона и даже для изучения строения вещества.

Похожие материалы:

• Магнитное поле тока. Магнитные силовые линии
• Напряженность магнитного поля
• Магнитная индукция
• Электромагнитная индукция
• Правило правой руки
• Взаимоиндукция
• Самоиндукция
• ЭДС самоиндукции: основные послулаты
• Постоянные магниты

Комментарии

Громова Ева 27.02.2018 18:58 Спасибо большое за статью!

Цитировать

асаев антон 04.09.2014 04:56 спасибо создателю сайта

Цитировать

Обновить список комментариев

Применение силы Лоренца в технике

Кинескоп

Кинескоп, стоявший до недавнего времени, когда на смену ему пришел LCD-экран (плоский), в каждом телевизоре, не смог бы работать, не будь силы Лоренца. Для формирования на экране телевизионного растра из узкого потока электронов служат отклоняющие катушки, в которых создается линейно изменяющееся магнитное поле. Строчные катушки перемещают электронный луч слева направо и возвращают обратно, кадровые отвечают за вертикальное перемещение, двигая бегающий по горизонтали луч сверху вниз. Такой же принцип используется в осциллографах – приборах, служащих для изучения переменного электрического напряжения.

Смотрите это видео на YouTube

Масс-спектрограф

Масс-спектрограф – прибор, использующий зависимость радиуса вращения заряженной частицы от ее удельного заряда. Принцип его работы следующий:

Источник заряженных частиц, которые набирают скорость с помощью созданного искусственно электрического поля, с целью исключения влияния молекул воздуха помещается в вакуумную камеру. Частицы вылетают из источника и, пройдя по дуге окружности, ударяются в фотопластинку, оставляя на ней следы. В зависимости от удельного заряда меняется радиус траектории и, значит, точка удара. Этот радиус легко измерить, а зная его, можно вычислить массу частицы. С помощью масс-спектрографа, например, изучался состав лунного грунта.

Циклотрон

Независимость периода, а значит, и частоты вращения заряженной частицы от её скорости в присутствии магнитного поля используется в приборе, называемом циклотроном и предназначенном для разгона частиц до высоких скоростей. Циклотрон – это два полых металлических полуцилиндров – дуанта (по форме каждый из них напоминает латинскую букву D), помещенных прямыми сторонами навстречу друг другу на небольшом расстоянии.

Дуанты помещаются в постоянное однородное магнитное поле, а между ними создается переменное электрическое поле, частота которого равна частоте вращения частицы, определяемой напряженностью магнитного поля и удельным зарядом. Попадая дважды за период вращения (при переходе из одного дуанта в другой) под воздействие электрического поля, частица каждый раз ускоряется, увеличивая при этом радиус траектории, и в определенный момент, набрав нужную скорость, вылетает из прибора через отверстие. Таким способом можно разогнать протон до энергии в 20 МэВ (мегаэлектронвольт).

Магнетрон

Устройство, называемое магнетроном, который установлен в каждой микроволновой печи, – еще один представитель приборов, использующих силу Лоренца. Магнетрон служит для создания мощного СВЧ-поля, которое разогревает внутренний объем печи, куда помещается пища. Магниты, входящие в его состав, корректируют траекторию движения электронов внутри прибора.

Магнитное поле Земли

А в природе сила Лоренца играет крайне важную для человечества роль. Её наличие позволяет магнитному полю Земли защитить людей от смертоносного ионизирующего излучения космоса. Поле не дает возможности заряженным частицам бомбардировать поверхность планеты, заставляя их менять направление движения.

Закон Кулона, определение и формула — электрические точечные заряды и их взаимодействие

Определение направления вектора магнитной индукции с помощью правила буравчика и правила правой руки

Что такое ЭДС индукции и когда возникает?

Что такое электрический ток простыми словами

История открытия электричества

Как перевести амперы в ватты и обратно?

Обнаружение МП по его действию на эл. ток. Правило левой руки

Поскольку магнитное поле проводника с током действует с определённой силой на магнит, то естественно предположить, что со стороны магнитного поля магнита на проводник с током также должна действовать какая-то сила. Рассмотрим более подробно действие магнитного поля на проводник с током и попытаемся подтвердить или опровергнуть высказанное предположение.

Для этого соберём цепь, состоящую из источника тока, ключа, трёхсторонней рамки, реостата и подковообразного магнита, закреплённого в штативе. Рамку подвесим на крючках так, чтобы она могла свободно вращаться, и поместим в магнитное поле, созданное подковообразным магнитом. Присоединим рамку к источнику тока, последовательно с реостатом и ключом. При разомкнутой цепи действия со стороны магнитного поля магнита на рамку не наблюдается. Если же цепь замкнуть, то проводник приходит в движение — он втягивается в пространство между полюсами дугообразного магнита.

Следовательно, магнитное поле действует на рамку с током с некоторой силой

, отклоняющей её от первоначального положения.

Раз магнитное поле способно оказывать действие на проводник с током, то это действие может быть использовано для обнаружения магнитного поля в данной области пространства.

Кто-то из вас скажет, что зачем столько сложностей, если магнитное поле можно обнаружить с помощью простого компаса.

Да, с помощью компаса проще, но вспомните гипотезу Ампера: внутри каждой молекулы вещества циркулируют кольцевые электрические токи.

Поэтому действие магнитного поля на стрелку компаса сводится к действию поля на элементарные электрические токи, которые циркулируют в атомах и молекулах вещества, из которого изготовлена магнитная стрелка.

Таким образом, магнитное поле создаётся электрическим током и обнаруживается по его действию на электрический ток.

Но вернёмся к нашему опыту. Давайте поменяем направление тока в цепи. Замкнув её увидим, что проводник отклонился в противоположную сторону.

Значит, вместе с током изменилось и направление действующей на рамку силы.

Если теперь поменять местами полюсы магнита (то есть изменить направление магнитных линий), то мы увидим, как рамка с током вновь втягивается в пространство между полюсами магнита.

Значит, направление тока в проводнике, направление линий магнитного поля и направление силы, действующей на проводник с током, связаны между собой.

Из курса физики восьмого класса вы знаете, что сила, с которой магнитное поле действует на помещённый в него проводник с током, называется силой Ампера,

в честь французского учёного Андре-Мари Ампера.

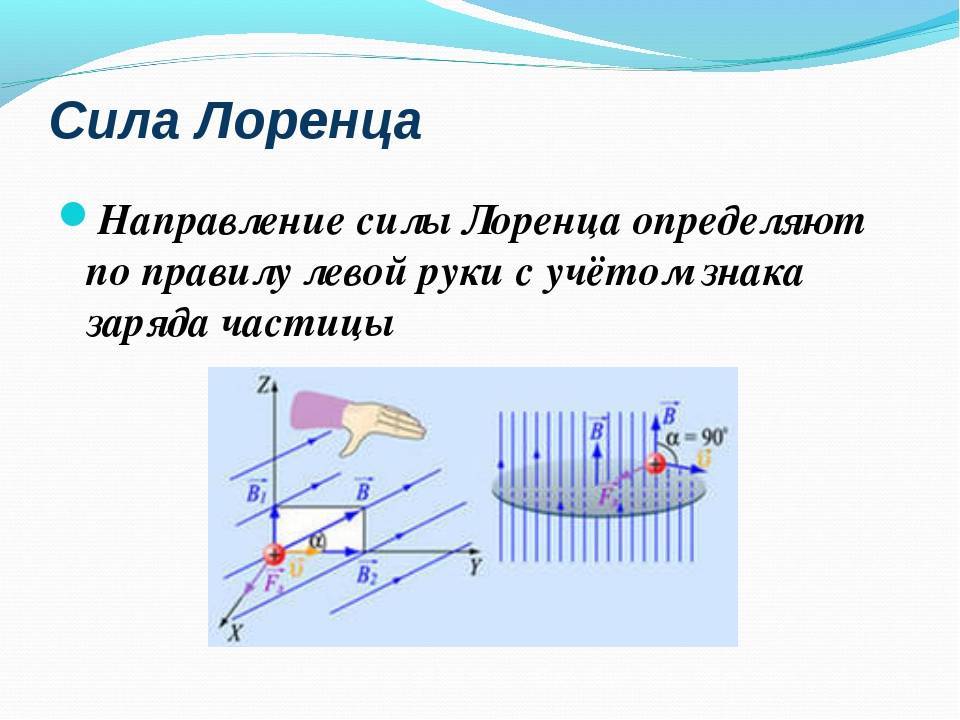

Направление силы Ампера можно определить с помощью правила левой руки: если левую руку расположить так, чтобы линии магнитного поля входили в ладонь, а четыре пальца были направлены по направлению тока в проводнике, то отогнутый на девяносто градусов большой палец покажет направление действующей на проводник силы.

При использовании данного правила не забывайте о том, что за направление тока в цепи принято направление в котором движутся или могли бы двигаться положительно заряженные частицы.

С помощью правила левой руки также определяют и направление силы, действующую на отдельную заряженную частицу, движущуюся в магнитном поле. Для самого простого случая, то есть когда частица движется перпендикулярно линиям магнитного поля, это правило звучит так: если левую руку расположить так, чтобы линии магнитного поля входили в ладонь перпендикулярно к ней, а четыре пальца были направлены по движению положительно заряженной частицы (или против движения отрицательно заряженной), то отставленный на девяносто градусов большой палец покажет направление действующей на частицу силы.

Обратим внимание ещё на один важный момент: магнитное поле не действует в случаях, если прямолинейный проводник с током или скорость движущейся заряженной частицы параллельны линиям магнитного поля или совпадают с ними
