Принципы организации систем АСКУЭ

Как это функционирует

Начнем с задач, которые выполняет автоматизированная система контроля и учёта расходования электроэнергии:

  1. Сбор данных с каждого индивидуального потребителя (группы потребителей) о расходе электрической энергии в текущий момент времени, и за определенный период.
  2. Передача данных с приборов контроля в единый центр обработки информации (ЦОИ). Информационные каналы невозможно перехватить или обойти, поскольку связь по ним кодируется.
  3. Обработка полученной информации, ее систематизация, получение сводных отчетов и текущей картины энергопотребления в реальном времени. Выполняется с применением вычислительной техники.

То есть, АСКУЭ позволяет с высокой степенью достоверности собрать информацию о потреблении энергии с объекта (группы объектов). При этом минимизируются возможные ошибки и сознательное искажение информации, что нередко встречается при ручном сборе данных (исключается пресловутый человеческий фактор). Это позволяет предотвратить несанкционированное подключение и незаконный отбор электроэнергии. Поэтому, крупные энергетические операторы приветствуют внедрение подобных технологий.

Кроме того, монтаж АСКУЭ на протяжении всей цепочки от электростанции, до конечного потребителя, в конечном итоге дает существенную экономию энергоресурсов. Не говоря уже о снижении издержек производящих компаний энергоснабжения, возникающих при несоответствии переданных мощностей с показаниями внутренних приборов учёта потребителя.

Задачи, которые решают производитель и потребитель электроэнергии

  • Энергоснабжающие компании не тратят много времени и средств на выявление несанкционированного отбора электричества. Кроме того, при систематизации данных об уровне потребления, единые энергетические системы регионов и всей страны, могут своевременно распределять мощности для исключения критических точек избыточной нагрузки.
  • Потребитель контролирует свои расходы, благодаря чему экономит финансы. Автоматизированный учёт позволяет зачисление денег без необходимости снятия показаний с электросчетчиков, вычислений стоимости по тарифам, ручной оплаты счетов. Достаточно установить на компьютеры организации программное обеспечение, для учёта и формирования оплаты за электроэнергию.
  • Кроме того, работа с автоматизируемым контролем позволяет проводить анализ параметров стоимости, и выбирать цены за потребляемую электроэнергию с различными тарифами: включая разграничение по времени суток.

В чём преимущества АСКУЭ по сравнению с традиционным энергоучётом

Автоматизированная система коммерческого учёта электроэнергии позволяет обеспечить точность и прозрачность взаиморасчётов между поставщиками и потребителями, а также реализует:

  • точное измерение параметров поставки и потребления энергоресурса;
  • непрерывный автоматический сбор данных с приборов учёта с отправкой на сервер и визуализацией в личном кабинете;
  • ведение контроля за энергопотреблением в заданных временных интервалах;
  • постоянное накопление и долгосрочное хранение данных даже при выключенном электропитании приборов учёта;
  • быструю диагностику данных с возможностью выгрузки информации за текущий и прошлый периоды;
  • анализ структуры энергопотребления с возможностью её корректировки и оптимизации;
  • оперативное выявление несанкционированных подключений к сети энергоснабжения или безучётного потребления;
  • фиксацию даже незначительных отклонений всех контролируемых параметров;
  • возможность прогнозирования значений величин энергоучета на кратко-, средне- и долгосрочный периоды;
  • удалённое отключение потребителей от сети с возможностью обратного включения.

Как следствие из вышеназванных факторов, внедрение АСКУЭ способствует энергосбережению, благодаря чему система в среднем окупает себя в пределах одного года.

Пора уже внедрять дистанционный способ снятия показаний приборов учета и автоматизированную обработку данных. Для этого у ресурсоснабжающих организаций есть все возможности.

Александр Варфоломеев, заместитель председателя комитета Совета Федерации по социальной политике

Таким образом, Правительство России однозначно отвечают на вопрос, нужна ли АСКУЭ. Проблемы, которые оно оставляет поставщикам электроэнергии, промышленным потребителям, управляющим компаниям и ТСЖ, сводятся к выбору оптимального оборудования для её проектирования и внедрения.

С точки зрения возможностей оптимизации учёта и энергопотребления, которые даёт АСКУЭ, минусы у системы практически отсутствуют. Они, конечно, есть, и связаны с конкретным её воплощением. Так, основными недостатками монтажа системы проводных АСКУЭ являются высокая стоимость и риск обрыва сети. Среди минусов беспроводных решений на базе GSM-протоколов следует выделить необходимость инсталляции сим-карты в каждый прибор учёта, высокую стоимость модемов, нестабильность сигнала при размещении счётчиков внутри железобетонных зданий или металлических шкафов.

Эти проблемы снимают решения для «умных домов» на базе ZigBee, М-Bus и Z-Wawe, однако радиус их действия (до 50 м) требует подключения дополнительных ретрансляторов, что увеличивает стоимость установки АСКУЭ и, соответственно, срок её окупаемости.

Как показывает анализ и сравнение современных технологий автоматизации энергоучёта, самым экономичным решением для внедрения АСКУЭ является технология LPWAN. Автоматизированная система, выстроенная по этой технологии не нуждается в дополнительном оборудовании: каждый прибор учёта одновременно является устройством сбора и передачи данных (средний уровень структуры АСКУЭ). При этом, его стоимость не намного превышает розничную цену обычного умного счётчика с аналогичными характеристиками.

Система «СТРИЖ» использует технологию LPWAN с радиусом действия 10 км, без концентраторов и ретрансляторов.

Система автоматизации учета электроэнергии для МКД, РСО и СНТ

В продолжение статьи:

Как это функционирует

Начнем с задач, которые выполняет автоматизированная система контроля и учёта расходования электроэнергии:

  1. Сбор данных с каждого индивидуального потребителя (группы потребителей) о расходе электрической энергии в текущий момент времени, и за определенный период.
  2. Передача данных с приборов контроля в единый центр обработки информации (ЦОИ). Информационные каналы невозможно перехватить или обойти, поскольку связь по ним кодируется.
  3. Обработка полученной информации, ее систематизация, получение сводных отчетов и текущей картины энергопотребления в реальном времени. Выполняется с применением вычислительной техники.

То есть, АСКУЭ позволяет с высокой степенью достоверности собрать информацию о потреблении энергии с объекта (группы объектов). При этом минимизируются возможные ошибки и сознательное искажение информации, что нередко встречается при ручном сборе данных (исключается пресловутый человеческий фактор). Это позволяет предотвратить несанкционированное подключение и незаконный отбор электроэнергии. Поэтому, крупные энергетические операторы приветствуют внедрение подобных технологий.

Кроме того, монтаж АСКУЭ на протяжении всей цепочки от электростанции, до конечного потребителя, в конечном итоге дает существенную экономию энергоресурсов. Не говоря уже о снижении издержек производящих компаний энергоснабжения, возникающих при несоответствии переданных мощностей с показаниями внутренних приборов учёта потребителя.

Задачи, которые решают производитель и потребитель электроэнергии

  • Энергоснабжающие компании не тратят много времени и средств на выявление несанкционированного отбора электричества. Кроме того, при систематизации данных об уровне потребления, единые энергетические системы регионов и всей страны, могут своевременно распределять мощности для исключения критических точек избыточной нагрузки.
  • Потребитель контролирует свои расходы, благодаря чему экономит финансы. Автоматизированный учёт позволяет зачисление денег без необходимости снятия показаний с электросчетчиков, вычислений стоимости по тарифам, ручной оплаты счетов. Достаточно установить на компьютеры организации программное обеспечение, для учёта и формирования оплаты за электроэнергию.
  • Кроме того, работа с автоматизируемым контролем позволяет проводить анализ параметров стоимости, и выбирать цены за потребляемую электроэнергию с различными тарифами: включая разграничение по времени суток.

Преимущества и недостатки по сравнению с традиционным учётом

Без средств автоматизации эффективный учёт электрической энергии становится невозможным.

«Армия» счётчиков, с которой нужно снять показания, или получение такого же количества звонков от абонентов – это сложно. Затем нужно занести бесконечный поток цифр в компьютер, обработать их, распечатать квитанции и снова разослать. И при этом не ошибиться.

Для чего выполнять такой гигантский объём работы малоэффективными методами, когда существуют АСКУЭ? Конечно, незачем. Пользователями автоматизированной системы учёта уже стали:

  • Многоквартирные дома.
  • Коттеджные поселки (там устанавливают счетчики АСКУЭ с пультом на столбе).
  • Населённые пункты сельской местности.
  • Садоводческие товарищества.
  • Гаражные кооперативы.
  • Сельскохозяйственные сообщества.
  • Промышленные предприятия.
  • Организации коммунального профиля.
  • Строительные фирмы.

А в условиях сурового климата, больших расстояний, труднодоступности отдельных объектов учёта, система просто безальтернативна.

АСКУЭ обладает множеством достоинств:

  • Постоянный сбор информации от приборов учёта с накоплением и обработкой на сервере, отображаемой на экране монитора.
  • Точный учёт потребляемой электроэнергии.
  • Автоматический контроль уровня энергопотребления в соответствии с заданными параметрами, с возможностью удалённого воздействия.
  • Длительное сохранение накопленной информации в удобном формате.
  • Возможность оперативной диагностики данных.
  • Быстрое получение сведений о расходовании электроэнергии за любой период времени.
  • Удобство анализа структуры энергопотребления с целью её последующей оптимизации.
  • Выявление хищения из-за безучётного потребления, несанкционированного доступа, паразитного подключения, обмана приборов учёта с помощью технических средств. Обмануть счетчик АСКУЭ практически невозможно. Находятся умельцы, которые перепрошивают такие счетчики, но новая система обнаружит обман с помощью специальных алгоритмов.
  • Мгновенная фиксация отклонения параметров питающей сети, что позволяет оперативно выявлять аварийные ситуации.
  • Прогнозирование уровня потребления на необходимую перспективу.

К недостаткам автоматизированной системы учёта относятся:

  • Высокая стоимость, компенсируемая быстрой окупаемостью.
  • Риски механических повреждений участков сети.
  • Нестабильность сигнала в случае сильных электромагнитных воздействий или возникновения условий экранирования приборов учёта.
  • Информационная уязвимость передаваемых данных.

Несмотря на недостатки, система достаточно удобна, что подтверждает опыт её эксплуатации. А выявленные недостатки могут быть устранены на стадии проектирования конкретной АСКУЭ.

Краткое описание

АСКУЭ — автоматизированная система коммерческого учёта электроэнергии. Она была создана экспертами для облегчения рабочего процесса. Если человек только столкнулся с этой отраслью, то для восприятия и понимания смысла все данные лучше рассматривать на примере многоквартирного дома. Правильный монтаж АСКУЭ открывает перед специалистами возможность дистанционного снятия показаний электросчётчиков с каждой квартиры. Данные поступают к месту назначения через специальные линии, которые надёжно защищены кодировкой. Обработкой информации занимается специальный сервер.

Умелое использование АСКУЭ позволяет в сжатые сроки принимать важные решения об изменении режима работы установленного электрооборудования, отслеживать текущий баланс, а также осуществлять оперативные расчёты потребления энергии. Сами специалисты утверждают, что установка такой системы будет полезна и на тех объектах, где многочисленные точки потребления тока разбросаны по разным местам, но объединены в одну сеть. Ярким примером являются гаражные кооперативы, многоквартирные дома, а также различные загородные посёлки.

Кроме бытовой отрасли, без АСКУЭ невозможно представить крупные транспортные и промышленные предприятия, железные дороги и порты, аэропорты и перегрузочные терминалы. Если специалиста интересует только фиксация показаний, то именно автоматизированная система учёта электроэнергии предоставляет отличную возможность в обозначенный срок собирать актуальные данные со всех установленных счётчиков по отдельности. Благодаря этому исключаются ошибки ручного переписывания показаний, а также не нужно проводить набор дополнительного штата сотрудников, которые будут заниматься обработкой информации.

Отличительные особенности

  • Комплексность. Все уровни системы от узла учёта до АРМ энергоучёта объединены в единое информационное пространство, что обеспечивает как горизонтальную интеграцию между отдельными локальными подсистемами (интеграция подсистем учёта теплоресурсов, газов, электроэнергии), так и вертикальную интеграцию с вышестоящими системами сбора и обработки информации, например, с ЕRP- и МЕS-системами предприятия.
  • Модульность. Система строится в виде набора взаимосвязанных, но относительно независимых компонентов, устанавливаемых поэтапно. Проектирование осуществляется таким образом, чтобы внедрение системы позволяло реализовывать её по частям (поэтапно) без останова уже действующей части системы.
  • Масштабируемость (тиражируемость). Система предусматривает масштабирование (расширение) применительно к уже реализованной её части и тиражирование отдельных её сегментов (подсистем), что обуславливает возможность поэтапного подключения к системе объектов 1-й, 2-й, 3-й и последующих очередей.
  • Открытость. Использование открытых технологий обеспечивает возможность интеграции и управляемой согласованной работы в системе с широкой номенклатурой контрольно-измерительных приборов ведущих отечественных и зарубежных производителей.

ОПРОСНЫЙ ЛИСТ

Новости

Экономическую эффективность ТЭЦ ВАЗа повышает современная система учета энергоресурсов

DevLink-С1000 поддержит вычислитель количества энергоносителей Ирга-2 в системах учета энергоресурсов

Создание распределенных систем учета энергоресурсов – это просто

Учет газа на Пензенской ТЭЦ-1 и котельной «Арбеково» станет более прозрачным

показать все

Система учета Чебоксарской ТЭЦ-2 помогает экономить энергоресурсы

Система учета энергоресурсов ГТУ Казанской ТЭЦ-3 внесена в Госреестр средств измерений

Выполнен второй этап внедрения АИИС КУТЭ Печорской ГРЭС

Внедрение системы учета энергоресурсов новой газотурбинной установки Казанской ТЭЦ-3

Выполнен первый этап внедрения АИИС КУТЭ Печорской ГРЭС

Проведены работы по расширению автоматизированной системы коммерческого и технического учета энергоносителей Чебоксарской ТЭЦ-2

Системы коммерческого учета энергоресурсов Саранской ТЭЦ-2 приведены в соответствие новым ГОСТам

Автоматизированная подсистема централизованного сбора и архивирования данных ОАО «Саратовский НПЗ»

Видео

Энергохозяйства предприятий
Решения по организации единой системы энергохозяйства предприятия: учет, автоматизация и диспетчеризация.

Генерация
Решения по автоматизации ответственных производств: АСУ ТП котлов, турбин, ГТУ, ГТЭС.

Система комплексного учёта энергоресурсов промышленного предприятия
Решение для контроля и управления энергоэффективностью промышленного предприятия.

Промышленные контроллеры DevLink-С1000
Аппаратные характеристики процессорного модуля и модулей ввода-вывода, программное обеспечение, преимущества, решения, пример внедрения

показать все

SCADA КРУГ-2000
Архитектура, преимущества, решения, новый функционал версии 4.3

Комплектные шкафы бесперебойного питания (ШБП)
Готовые решения для информационных систем

Информационные листы

Автоматизированная система оперативного контроля и учета энергоресурсов ТЭЦ Волжского автозавода

Узлы учета природного газа на ГРП-2 котельной «Арбеково»

Узел учета природного газа на ГРП Пензенской ТЭЦ-1

Автоматизированная измерительная система комплексного учёта энергоресурсов газотурбинной установки Казанской ТЭЦ-3 введена в промышленную эксплуатацию

показать все

Автоматизированная информационно-измерительная система комплексного учета топлива и энергоресурсов (АИИС КУТЭ) Печорской ГРЭС

Цели: обеспечение эффективного оперативного контроля за рациональным использованием всех видов энергоресурсов, минимизация производственных и непроизводственных затрат . . .

Публикации

Опыт внедрения технологий управления производством, транспортом и распределением тепловой энергии в СаранскТеплоТранс (журнал «Новости теплоснабжения»)

Автоматизированная система диспетчерского управления как инструмент повышения эффективности котельных (журнал «Автоматизация и IT в энергетике»)

Автоматизированная система диспетчерского контроля и учета энергопотребления электросетевой компании (журнал «Автоматизация в промышленности»)

Разработка ПО для систем управления энергоресурсами с целью повышения энергоэффективности предприятий (журнал «Автоматизация и IT в энергетике»)

показать все

Интегрированная система учёта энергоресурсов нефтеперерабатывающего завода (журнал “НЕФТЕГАЗ”)

Выбор технологии для построения АСКУЭ

Подводя итоги, можно сказать, что проводные АСКУЭ дешевле в процессе построения сети, однако такие системы будут ненадежны в использовании, и в конечном счете выльются в дорогое обслуживание.

Системы на базе GSM/GPRS, а также технологии «умных домов», подходят для решения ряда задач на частном уровне, но не применимы в масштабных проектах по диспетчеризации ресурсов на производстве, в коттеджных поселках или многоквартирных домах. Большое количество промежуточного оборудования, необходимое для стабильной работы таких систем, снижает надежность АСКУЭ и увеличивает расходы на установку и обслуживание.

Современные беспроводные технологии, такие как протокол радиосвязи LPWAN, позволяют за разумный бюджет добиться высоких результатов в отношении устойчивости передачи данных и надежности использования системы АСКУЭ в целом.

Используя высокотехнологичные системы учета электроэнергии, управляющие компании и собственники недвижимости могут существенно сократить затраты на энергоресурсы и эксплуатацию.

Смотрите систему автоматизированного сбора показаний «СТРИЖ»

В продолжение статьи:

Монтаж АСКУЭ

Проектирование – самый первый этап внедрения системы, от его проведения зависят дальнейшие успешные установка и подключение АСКУЭ. В процессе проектирования учитываются такие особенности объекта, как ресурсы, учет которых будет вестись, а также объемы производства предприятия. На основании расчетов количество и вид применяемого оборудования при установке системы может меняться и есть время для подбора нужных приборов, которые будут соответствовать требованиям.

Установка – следует за проведением расчетных и проектировочных работ. Этот этап включает в себя:

  1. Монтаж необходимого оборудования – приборы учета, модемы, серверы, компьютеры.
  2. Прокладка и монтаж кабельных линий.
  3. Подключение оборудования.
  4. Наладка оборудования.

Работы по установке и подключению АСКУЭ выполняют подрядные организации. Они могут выполнить такие мероприятия:

  • изучение объекта, выбор оборудования и составление проектной документации;
  • согласование в органах Энергосбыта, проведение монтажных и пусконаладочных работ;
  • настройка компьютерного обеспечения, проведение консультаций, гарантийное обслуживание оборудования.

При возникновении проблем, неполадок и сбоев в работе системы можно обращаться к любому подрядчику, который специализируется на построении данных систем.

Монтаж системы АСКУЭ ведется согласно четким требованиям и пожеланиям заказчика, учитывая также конкретные данные объекта. Огромное значение имеет не только этап проектирования и установки, но и настройка системы

Поэтому чрезвычайно важно выставить правильные параметры работы, а также надежно подключиться по каналу связи, который выбран заказчиком услуги. Именно от этих факторов и будет зависеть все последующее функционирование системы

Напоследок рекомендуем просмотреть видео, в котором наглядно показывается, как подключить АСКУЭ:

Напоследок рекомендуем просмотреть видео, в котором наглядно показывается, как подключить АСКУЭ:

Будет интересно прочитать:

  • Преимущества и недостатки двухтарифных счетчиков электроэнергии
  • Что такое АСТУЭ
  • Перепрограммирование электросчетчика в 2021 году
  • Причины потерь электроэнергии

Монтаж АСКУЭ

Проектирование – самый первый этап внедрения системы, от его проведения зависят дальнейшие успешные установка и подключение АСКУЭ. В процессе проектирования учитываются такие особенности объекта, как ресурсы, учет которых будет вестись, а также объемы производства предприятия. На основании расчетов количество и вид применяемого оборудования при установке системы может меняться и есть время для подбора нужных приборов, которые будут соответствовать требованиям.

Установка – следует за проведением расчетных и проектировочных работ. Этот этап включает в себя:

  1. Монтаж необходимого оборудования – приборы учета, модемы, серверы, компьютеры.
  2. Прокладка и монтаж кабельных линий.
  3. Подключение оборудования.
  4. Наладка оборудования.

Работы по установке и подключению АСКУЭ выполняют подрядные организации. Они могут выполнить такие мероприятия:

  • изучение объекта, выбор оборудования и составление проектной документации;
  • согласование в органах Энергосбыта, проведение монтажных и пусконаладочных работ;
  • настройка компьютерного обеспечения, проведение консультаций, гарантийное обслуживание оборудования.

При возникновении проблем, неполадок и сбоев в работе системы можно обращаться к любому подрядчику, который специализируется на построении данных систем.

Монтаж системы АСКУЭ ведется согласно четким требованиям и пожеланиям заказчика, учитывая также конкретные данные объекта. Огромное значение имеет не только этап проектирования и установки, но и настройка системы

Поэтому чрезвычайно важно выставить правильные параметры работы, а также надежно подключиться по каналу связи, который выбран заказчиком услуги. Именно от этих факторов и будет зависеть все последующее функционирование системы

Напоследок рекомендуем просмотреть видео, в котором наглядно показывается, как подключить АСКУЭ:

Напоследок рекомендуем просмотреть видео, в котором наглядно показывается, как подключить АСКУЭ:

Будет интересно прочитать:

  • Преимущества и недостатки двухтарифных счетчиков электроэнергии
  • Что такое АСТУЭ
  • Перепрограммирование электросчетчика в 2017 году
  • Причины потерь электроэнергии

Виды и принцип действия счетчиков

Сегодня автоматизированный учет может применяться к самым разным видам энергоресурсов. Это требует использования различных видов счетчиков. Самыми распространенными из них являются:

  • счетчики электрической энергии;
  • счетчики газа;
  • счетчики (измерители) тепловой энергии;
  • счетчики горячей и холодной воды.

Наиболее широкое применение имеют счетчики электроэнергии.

Автоматизация учета энергоресурсов и, прежде всего, электроэнергии стала возможной с появлением и совершенствованием электронных счетчиков. В таких счетчиках используются твердотельные датчики, не имеющие подвижных элементов. Датчики преобразуют проходящий ток в измерительные импульсы, посредством которых определяется не только количество потребленной электроэнергии, но и другие числовые параметры сети, что позволяет получать важную аналитическую информацию. Ключевым элементом электронного счетчика является микропроцессор, который обеспечивает высокоточное измерение электрической энергии и множества параметров электрической сети: напряжения, токов, частоты, сдвигов фаз и других, реализацию многотарифного учета. Счетчики АСКУЭ обеспечивают автоматическую передачу информации на следующий уровень системы, что исключает необходимость человеческого участия в сборе данных.

Счетчики для АСКУЭ могут быть одно– и трехфазными, последние — непосредственного (прямого) и трансформаторного включения. Они могут иметь различный класс точности, номинальное напряжение, а также могут отличаться по другим ключевым параметрам. Это позволяет подобрать оптимальные устройства для комплектации системы учета в каждом конкретном случае, исходя из требуемой функциональности и экономической целесообразности.

Основные элементы АСКУЭ

Система АСКУЭ состоит из четырёх элементов:

  1. Цифровые устройства учета энергии и мощности.
  2. Коммуникации.
  3. Компьютеры, на которых устанавливается специализированное программное обеспечение.
  4. Программное обеспечение.

Первый элемент АСКУЭ — цифровые устройства учета энергии и мощности, а также устройства сбора и передачи информации. В составе системы используются микропроцессорные устройства, находящиеся в секторе учета. Их основными плюсами являются способность учитывать согласно тарифам активную и реактивную энергию, а также мощность в обоих направлениях.

Также эти устройства способны фиксировать максимальную мощность и нагрузку в определенном интервале времени и хранить полученные данные в своей памяти. Многие устройства способны измерять и качественные параметры энергии, такие как напряжение, провалы напряжения, частоту и другое. Для передачи собранной информации со счетчиками устанавливается связь. Если она не установлена, то вся информация в киловатт-часах архивируется и может храниться в течение некоторого времени в памяти прибора учета.

Коммуникации — это специализированные и выделенные телефонные каналы и специально установленная телекоммуникационная аппаратура (различные модемы, мультиплексоры, радиомодемы и прочее).

Третий элемент АСКУЭ — компьютеры, на которых устанавливается специализированное программное обеспечение, необходимое для сбора и передачи данных как от одного, так и от нескольких приборов.

Есть несколько видов интерфейсов для передачи информации:

  1. Интерфейс RS-485, представляющий собой кабель, на который можно установить до тридцати двух приборов. Это дает возможность увеличить скорость передачи информации, однако он подходит для использования только на маленьких объектах.
  2. Интерфейс PLC — передача информации по проводам питания счетчика.
  3. Мобильный интерфейс, передающий информацию при помощи модема.

Четвертый элемент АСКУЭ — программное обеспечение, позволяющее обмениваться данными с другими предприятиями и поставщиками.

Эшелонирование системы

Для бесперебойной работы, и повышения надежности «на отказ», автоматизированная система коммерческого учёта электроэнергии выполняется по многоуровневому принципу.

  1. Первый уровень — это система абонентских приборов учёта. В разветвленных сетях к этому уровню относятся также накопители данных. Кроме того, можно использовать различные датчики, анализирующие действительную потребность в электроэнергии на конкретном объекте. Например, датчики освещенности или температуры.
  2. Второй уровень — система передачи данных и преобразования информации в формат, с которым работает программное обеспечение центра обработки информации. В некоторых проектах ко второму уровню относятся накопители данных, если они интегрированы в системы преобразования сигнала. Линии связи можно отнести ко второму уровню системы, или выделить их в отдельную структуру. Для простоты обслуживания они обычно привязываются к уровню №2.

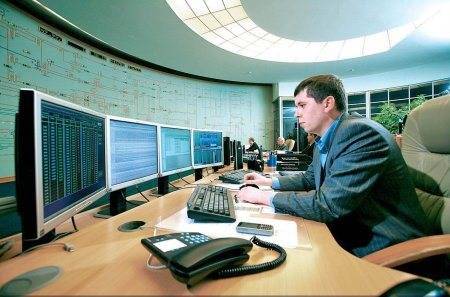

  3. Третий уровень — это центры обработки информации: сервера управления и хранения готовых преобразованных данных. Как правило, в местах локации ЦОИ оборудуются автоматизированные рабочие места операторов (если используется обслуживаемая АСКУЭ). Аппаратное обеспечение монтируется с учётом защиты информации и резервирования систем. Если на ЦОИ завязано управление энергосистемой (распределительные и трансформаторные подстанции), непредвиденное отключение системы может привести к масштабной аварии энергосистемы.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
