Система дымоудаления: устройство и монтаж противодымной вентиляции

Главные элементы и комплектующие систем пожарного дымоудаления

Главными элементами и комплектующими СДУ современного типа являются мощные установки вентиляторов, которые обеспечивают прокачку кислорода

Важно отметить, что с помощью таких вентиляторов осуществляется удаление не только дыма и угарного газа, но также других мелких веществ – сажи, пепла и гари. Основные виды СДУ рассчитаны на работу с температурой воздуха не выше 600 градусов – такого запаса мощности хватает для безопасной и эффективной эвакуации людей из задымленного объекта

Для оптимальной работы СДУ в строительном и техническом проекте здания должны быть предусмотрены дымовые дополнительные шахты, через которые система вентиляции будет выводить задымление.

Но, в зависимости от сложности и конструкции системы, такие шахты могут обладать различной пропускной возможностью. Поэтому часто помещения малой площади дополнительно комплектуют трубами – дымоотводами, которые не зависят от общей конструкции дымовых шахт. Такие трубы имеют небольшой периметр и выполняются из огнеупорных материалов – например, из нержавеющей или холоднокатаной стали. Важным компонентом системы вентиляции и противопожарного реагирования также являются клапаны огнезадержания. Они выполняют функцию блокировки пламени и недопуска его проникновения в основные каналы вентиляции. Наиболее распространены виды с электромагнитным, а также с электрическим приводом. По воздуховодам, к которым подключены вентиляторы, осуществляется поступление свежего кислорода и подпор воздушных масс. Такие каналы вентиляции и воздуховодов, как правило, выводятся к тем местам и частям помещений, через которые планируется эвакуация.

Компенсация естественного дымоудаления

Из определения противодымной вентиляции, данного в СП 7.13130: это газообмен внутри объема строительного объекта при пожаре в одном из помещений, что регулируется/управляется системами дымоудаления, подачи свежего воздуха.

Компенсация естественного дымоудаления – это приток чистых воздушных масс естественным и/или принудительным путем, необходимый для возмещения объема выброса из здания продуктов горения в газовоздушной среде.

Согласно пункту 8.8 свода правил для организации естественного возвращения воздушных масс в помещения защищаемого объекта могут выполняться:

  • Проемы в стенах зданий, располагаемые внизу помещений.
  • Шахты с клапанами, оборудованными автоматическими, дистанционными приводами управления, чьи притворы необходимо обеспечить средствами, предотвращающими примерзание.

Компенсация естественного удаления дыма также может производиться подачей свежего воздуха автономными приточными системами принудительной противодымной вентиляции.

Важно: во всех случаях отрицательный дисбаланс в защищаемых помещениях, создаваемый совместной работой систем дымоудаления, притока воздуха не должен превышать 30%, а перепад давления возле закрытых дверей эвакуационных путей, выходов быть не выше 150 Па, чтобы не препятствовать их открытию. Преимуществом применения естественного дымоудаления является минимум необходимого вентиляционного оборудования, а недостатком, часто выявляемым в ходе проектирования – невозможность эффективного, своевременного выброса расчетных объемов дымовых газов

В таких случаях необходимо устройство систем принудительного дымоудаления

Преимуществом применения естественного дымоудаления является минимум необходимого вентиляционного оборудования, а недостатком, часто выявляемым в ходе проектирования – невозможность эффективного, своевременного выброса расчетных объемов дымовых газов. В таких случаях необходимо устройство систем принудительного дымоудаления.

Типы вентиляционных систем


Трубы приточно-вытяжной вентиляции выводятся на крышу

Противодымная вентиляция разделяется на два главных вида и может быть приточной либо вытяжной. Первый вариант работает за счет притока свежего воздуха внутрь комнат, второй отвечает за организацию воздушных масс.

Приточная

В приточной системе клапан втягивает внутрь помещения потоки свежего воздуха благодаря действию лопастного или радиального вентилятора. Воздушные массы обеспечивают избыточное давление, которое выравнивается после открытия канала, протянутого за стены здания. Для нормализации давления также можно использовать дверные или оконные проемы, если они присутствуют в помещении.

Вытяжная

Во время функционирования вытяжной системы лопастной либо роторный вентилятор образует усилие внутри воздуховода, который соединяет улицу и обслуживаемый объект. На втором этапе напорное оборудование создает слабый разряженный эффект, после открытия окон или приточных клапанов давление внутри здания приходит в норму. Помимо механического побуждения потока в такой вентиляции можно использовать тягу естественного типа после монтажа вертикального воздуховода на фасаде или стене здания.

Принцип работы противодымной вентиляции

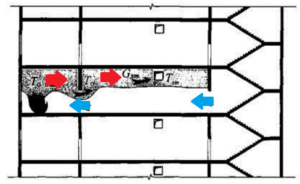

Рис. Совместная работа дымоудаления и компенсации

Противодымная вентиляция необходима только для того, чтобы позволить людям эвакуироваться на первом этапе пожара. Другой задачи нет. Необходимо, насколько это возможно, очистить от дыма пути эвакуации. Это выполняется тремя системами: — Коридоры и большие помещения: система дымоудаления (1) плюс система компенсации (2). — Лестницы, лифтовые шахты, тамбур-шлюзы и пожаробезопасные зоны: системы подпора воздуха (3).

Дымоудаление должно прижимать дым к потолку, чтобы под дымовым слоем можно было пробежать до дверей. Однако вентилятор дымоудаления быстро вытянет воздух из помещения или коридора и начнет «задыхаться», ему не хватит существующего воздуха, поэтому и устанавливается отдельная приточная система – компенсация дымоудаления. Если есть дымоудаление, всегда есть компенсация. Нормативы не допускают использовать одну систему без другой. Системы подпора выполняют другую функцию – они вытесняют дым из лестниц, лифтовых шахт и тамбур-шлюзов. Повышая давление в этих пространствах, системы подпора не позволяют дыму в них проникать. Поэтому, в коридоре работает дымоудаление и компенсация, чтобы уменьшить количество дыма и человек мог увидеть табло «Выход» и добежать до лестницы, а та уже будет свободна от дыма, т.к. подпор создал избыточное давление в лестнице.

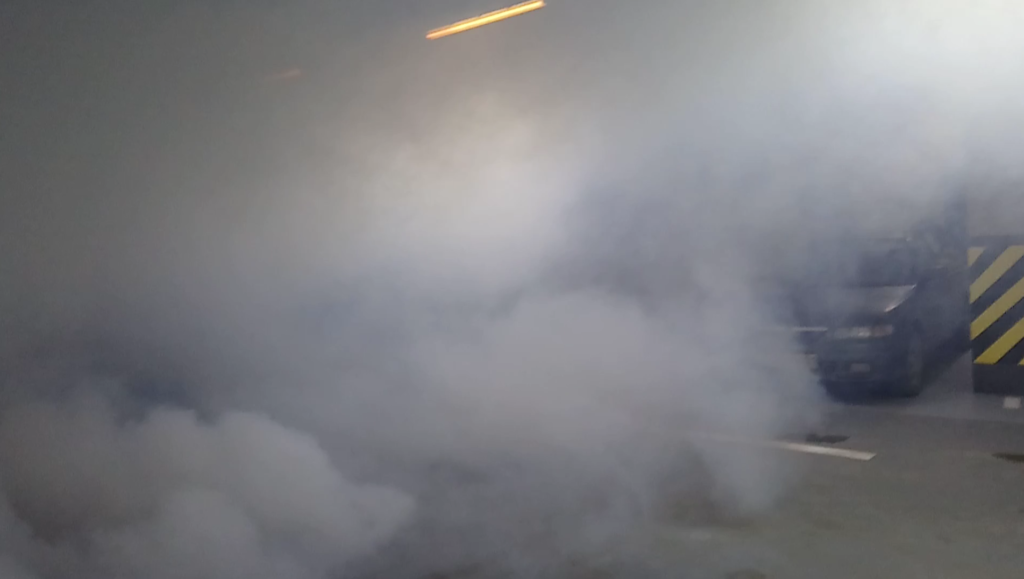

Рис. До включения системы дымоудаления

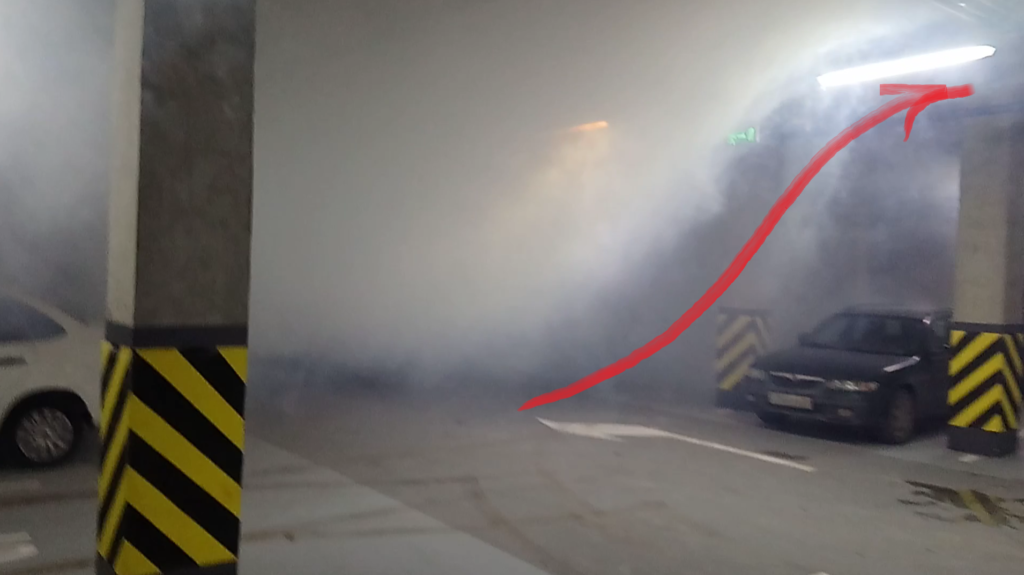

Рис. Видно, как система активно поднимает дым вверх

Технологии

Крепление воздуховодов выполняется в соответствии с рабочей документацией. Крепления горизонтальных воздуховодов устанавливаются на расстоянии не более шести метров друг от друга. Крепление воздуховодов вертикальной установки устанавливается на расстоянии не более четырех метров друг от друга. Болты на фланцевых соединениях должны быть затянуты, гайки болтов располагаются с одной стороны фланца. При монтаже воздуховодов дымоудаления, фланцевые соединения уплотняются асбестовым шнуром. При стягивании фланцев воздуховодов болтами, шнур закладывается таким образом, чтобы не оставалось щелей. Если в воздуховодах возможна конденсация влаги, конструкция монтируется с уклоном в сторону движения воздуха. В этом случае монтируется дренажная система для слива конденсата.

Места прохода транзитных воздуховодов через стену, перегородки, уплотняются негорючими материалами. Вентиляторы дымоудаления и дымозащиты устанавливаются в помещениях с противопожарными перегородками. Допускается установка вентиляторов на кровле, или снаружи здания. При установке вентиляторов вне специальных помещений, монтируется специальное ограждение (сетка), чтобы исключить доступ посторонних лиц.

Воздухозаборные решетки для вентиляторов подпора воздуха устанавливаются на расстоянии не менее шести метров от места выброса дыма от вентиляторов дымоудаления.

Монтаж обратных клапанов у вентиляторов не проводится, в случае больших теплоизбытков в обслуживаемых зданиях. Вентиляторы соединяются с сетью воздуховодов без использования гибких вставок. Основание вентилятора жестко крепится к фундаменту для установки вентилятора.

Клапана дымоудаления устанавливаются на шахтах дымоудаления под потолком. При необходимости, для клапанов дымоудаления монтируются ограждения металлические (декоративные решетки). К системе дымоудаления присоединяется не более двух клапанов на первом этаже. Установленные клапаны должны свободно открываться в проем шахты дымоудаления.

Огнезащитный состав наносится на воздуховод для обеспечения необходимого предела огнестойкости. Перед нанесением огнезащитного состава подготавливается поверхность воздуховодов. Воздуховоды и сварные короба очищаются от грязи и масляных пятен. Конструкции с огнестойкостью Еi90 и выше, армируются штукатурной сеткой. Огнезащитный состав на поверхность деталей наносится с помощью пневмораспылительной установки или вручную с помощью шпателя.

По окончании монтажных работ проводится комплексное апробирование систем дымоудаления и дымозащиты.

Мастера сразу составят план конструкции и смету на материалы. Также с компанией будет легче заключить договор на последующее обслуживание приборов.

Перед началом монтажных работ составляется индивидуальный план системы дымоудаления для объекта и проводится расчет необходимых материалов. На данном этапе учитываются все особенности здания — количество этажей, огнестойкость строительных материалов, степень изоляции помещений и многое другое.

Приборы дымоудаления зачастую соединяют с системой общей вентиляции — это экономит средства, строительные материалы и время монтажа. Однако куда большую эффективность обеспечивает установка отдельных вентиляционных шахт для системы дымоудаления и подпора воздуха.Важна также синхронизация работы вентиляции с другими противопожарными приборами.

Установка вентиляции дымоудаления начинается с проведения воздуховодов в соответствии с принятым планом. Затем приступают к монтажу вентиляторов , обеспечивающих дымоудаление и подпор воздуха. Это могут быть радиальные, осевые или крышевые вентиляторы.

Чтобы добиться необходимого уровня огнестойкости системы, воздушные шахты обрабатываются специальными составами. После этого проводится комплексная установка клапанов системы. Как правило, их равномерно размещают в помещениях здания, под потолком. Монтаж вентиляции завершается установкой датчиков задымления и системы оповещения.

После установки необходимо провести налаживание работы всех элементов системы. Все возникшие неполадки рекомендуется устранить уже на этом этапе.

Монтаж СДУ с блоком управления, датчиками сигнализации и автоматическим запуском системы дымоудаления и пожаротушения

Монтаж воздуховода дымоудаления всегда сопровождается установкой панели – блока управления: важной компонентой СДУ любого вида и конструкции. Блок управления подключается к системе пожарного реагирования и сигнализации, в некоторых случаях также – к самим датчикам. Принцип работы блока управления заключается в подаче на него сигнала тревоги о возгорании или задымлении, при получении которого панель моментально включает систему дымоудаления объекта

Автоматическая система дымоудаления, обслуживание и особенности монтажа которой не отличаются большой сложностью при профессиональном подходе, при срабатывании сигнализации осуществляет открывание люков и контролирует функционирование вентиляторов. Автоматика системы также может быть укомплектована функциями открытия дверей и окон при возгорании, пожаре и задымлении

Принцип работы блока управления заключается в подаче на него сигнала тревоги о возгорании или задымлении, при получении которого панель моментально включает систему дымоудаления объекта. Автоматическая система дымоудаления, обслуживание и особенности монтажа которой не отличаются большой сложностью при профессиональном подходе, при срабатывании сигнализации осуществляет открывание люков и контролирует функционирование вентиляторов. Автоматика системы также может быть укомплектована функциями открытия дверей и окон при возгорании, пожаре и задымлении.

Еще одним элементом аварийной системы дымоудаления и пожарной безопасности может выступать специальная автоматика, которая при срабатывании сигнализации сама откроет все двери и окна здания. Такая комплектующая наиболее часто используется в зданиях, имеющих высокий уровень остекления, из-за которых проведение дымовых и вентиляционных шахт затруднено, либо вовсе невозможно.

Алгоритм запуска системы дымоудаления

Тип запуска противопожарной вентиляции зависит от вида строения:

  1. Первой срабатывает СДУ и подпора в зоне возгорания. После этого запускаются все остальные датчики.
  2. В больших общественных и производственных помещениях, где установок СДУ много, запуск отдельных сетей разносится по времени.

Такой алгоритм позволяет снизить одновременную нагрузку на сеть. За счет понижения нагрузки достигается четкость срабатывания приборов.

Алгоритм сработки влияет на выбор оборудования. Для управления приводными клапанами и подпорами могут применяться модули:

  • адресные командные;
  • мониторные;
  • командно-мониторные.

Последний вариант оборудования не только управляет, но и контролирует запуск, функциональность СДУ.

Системы пожаротушения и дымоудаления: виды, различия, применение

В перечень таких дополнительных средств входит система пожаротушения и дымоудаления, а также противодымная вентиляция. Чаще всего такие приспособления устанавливаются в тех помещениях, где существует риск или угроза непроизвольного возгорания, а также заполнения угарным газом и другими ядовитыми продуктами горения. Наибольшее распространение такие системы получили в местах большого скопления людей, на производствах, на объектах коммерческой или общественной направленности. В частном секторе такие устройства тоже всегда актуальны, так как гарантируют дополнительную безопасность эксплуатации отопительных приборов различных видов.

Системы пожарной вентиляции дымоудаления разделяют на два типа:

  • статическая система удаления задымлений
  • динамическая система удаления задымлений

Работа и действие данных типов систем основана на различных процессах. Статическая система работает по принципу блокировки задымления и вредных продуктов сгорания в одном помещении, препятствуя, таким образом, проникновению дыма в соседние пространства. Блокировка дыма в одном помещении осуществляется путем отключения основной вентиляции и прекращения подачи воздуха извне. Стоит отметить, что температура воздуха в сильно задымленном помещении может достигать критично высоких отметок. Поэтому если заблокированное помещение планируется использовать в целях эвакуации людей или иных оперативных действий, то статическую СДУ применять не рекомендуется.

Принцип работы второго вида СДУ – динамической, основан на ровно противоположном, в отличие от статической, оперативном реагировании. За счет специальных вентиляторов динамическая система осуществляет намеренное усиление циркуляции и движения воздуха, активно препятствуя скоплениям больших объемов дыма и угарных газов. Таким образом, дым рассеивается по помещениям, понижая концентрацию вредных веществ в воздухе. При этом, уровень концентрации вредных веществ горения и угарного газа в воздухе, хоть и сокращается, но все равно имеет место быть. Цель динамической системы дымоудаления заключается в том, чтобы дать людям время на эвакуацию из помещений.

Стоить отметить, что любая, даже самая примитивная система вентиляции и пожарного реагирования – существенно увеличивает шансы своевременного реагирования и эвакуации. Поэтому установка таких приспособлений рекомендуется на всех объектах. К сожалению, многие складские, производственные здания, а также высотные жилые дома не оснащены никакими системами пожарного реагирования – поэтому таким объектам требуется своевременная модернизация и монтаж дымоудаления.

Устройство

Необходимость, состав и устройство такой довольно сложной разновидности приточно-вытяжных вентиляционных систем регламентируют следующие нормы и правила:

  • СП 60.13330 «СНиП 41-01-2003*», регламентирующий требования к отоплению, вентиляции воздушной среды зданий (с изменениями от 10.02.2017), в который был внесен блок новых требований к системам противодымной защиты.
  • СП 7.13130.2013, устанавливающий требования ПБ к таким системам.
  • НПБ 239-97 о проверке огнестойкости воздуховодов.
  • НПБ 241-97 о противопожарных клапанах систем вентиляции.
  • НПБ 253-98, устанавливающий нормы ПБ к вентиляторам систем дымоудаления.
  • НПБ 250-97 о требованиях к пожарным лифтам, устанавливаемых в строениях, сооружениях различного назначения.
  • Методические рекомендации МЧС от 2008 года о расчетном определении параметров дымоудаления. Этот документ не является руководящим, но успешно применяется при проектировании.

Согласно этим нормам установка таких систем – приточно-вытяжных вентиляционных комплексов, управление которых осуществляется автоматически или в ручном режиме, требуется из следующих пожарных отсеков / помещений защищаемых объектов:

  • Холлов/коридоров строений общественного или жилого назначения выше 28 м.
  • Туннелей, коридоров заглубленных и подземных этажей, не имеющих инсоляции, зданий любого назначения, если в них выходят помещения с постоянным нахождением людей.
  • Коридоров длиннее 15 м без освещения в промышленных, складских зданиях категории по взрывопожарной опасности А–В2 от двух этажей; цехах категории В3; общественных комплексах от шести этажей и больше.
  • Общих коридоров зданий с незадымляемыми лестничными клетками.
  • Коридоров многоквартирных домов без естественного освещения, если расстояние от входа дальней квартиры до незадымляемой лестницы Н1 больше 12 м.
  • Атриумов комплексов общественного назначения выше 28 м; пассажей/атриумов с дверями/балконами выше 15 м.
  • Лестниц Л2 больниц при наличии фонарей, автоматически открывающихся при срабатывании датчиков дыма установок/систем АПС.
  • Промышленных помещений, складов с рабочими местами, без естественного освещения или с ним через окна/фонари, не обеспеченные автоматическими приводами для открывания.
  • Помещений, не обеспеченных инсоляцией: любых общественных с массовым нахождением людей; площадью свыше 50 кв. м. с рабочими местами при наличии горючих веществ; торговых помещений; гардеробов свыше 200 кв. м.

Допустимо проектирование удаления дымового потока через коридор, обслуживающий помещения до 200 кв. м., если они промышленного назначения и относятся к взрывопожароопасным категориям В1–В3 или предназначены для хранения горючих материалов.

Не требуется проектирование/установка систем дымоудаления из следующих помещений:

  • Площадью меньше 200 кв. м., если они защищены стационарными системами пожаротушения, за исключением категорий А, Б.
  • С системами порошкового/газового АУПТ.
  • Из коридоров, если все помещения, примыкающие к ним, обеспечены дымоудалением.

Устройства, системы дымоудаления и притока воздуха бывают нескольких видов, имеющих следующее устройство:

  • Окна, фонари освещения помещений с побудительным приводом, открывающиеся в ручном и автоматическом режимах.
  • Вытяжная противодымная вентиляция из помещений, фойе, вестибюлей, коридоров.
  • Приточная вентиляция, предназначенная для принудительного притока воздуха во внутренние лестничные клетки, тамбур-шлюзы, лифтовые шахты пассажирских/грузовых лифтов зданий и сооружений, сильным давлением воздуха вытесняющая/исключающая попадания в них продуктов горения.

В состав систем дымоудаления/принудительного притока воздуха при пожаре входят:

  • Клапана дымоудаления, называемые также дымоприемными устройствами.
  • Вентиляторы для удаления плотного дымового потока.
  • Шахты, магистральные каналы, огнестойкие вентиляционные короба дымоудаления.
  • Вентиляторы принудительного притока воздуха, чаще всего монтируемые на крыше зданий/сооружений.
  • Огнезадерживающие клапаны, монтируемые на вытяжной системе общего обмена воздуха помещений, для ограничения/исключения распространения пожара по вентиляционным коробам.

Эффективность защиты зданий/сооружений при возникновении пожара, возможность проведения быстрой безопасной эвакуации людей из них, ограничение распространения огня, теплового воздействия, продуктов горения прямо зависит от синхронности совместной эксплуатации систем дымоудаления/ принудительного притока чистого воздуха; поэтому устройство, принципы их работы должны проектироваться так, чтобы они максимально дополняли друг друга.

Проектирование и согласование СДУ и противопожарных систем

Перед тем как осуществлять проектирование и монтаж вентиляторов дымоудаления и других элементов системы, рекомендуется изучить и зафиксировать факторы, которые могут влиять на эксплуатацию и функционирование СДУ. К таким факторам относятся: тип и назначение строения, его этажность, площадь, возможные эвакуационные планы, схемы и выходы, количество окон, входов и выходов, площадь стеклянных поверхностей и прочие

Важно также брать в расчет материалы, из которых построено здание и фасад, их пожароопасность и дымопроницаемость, наличие или отсутствие теплоизоляции

Проектирование системы дымоудаления можно осуществлять только через организации, которые имеют официальные разрешения и лицензии надзорных органов МЧС. При этом, готовый проектный план также надо согласовывать с представителями МЧС. Существует широкий свод правил и рекомендаций, которые необходимо соблюдать при проектировании и монтаже СДУ внутри зданий, а также в случае, если осуществляется установка дымоудаления на кровле или фасаде строения. Так, наибольшего внимания будут заслуживать коридоры и помещения без наличия естественного притока свежего кислорода, в складских, цокольных помещениях и на парковках. Вывод дыма и вредных продуктов горения должен быть налажен из каждого помещения, цеха либо техническо-производственного помещения, в котором люди находятся длительное время. Для наибольшей эффективности и оперативности СДУ, к монтажу также рекомендуется система управления установками дымоудаления, которая позволит настраивать и регулировать работу СДУ на основе существующих параметров здания, этажности, планов эвакуации и других факторов.

Отсутствие необходимости проведения СДУ существует в тех помещениях, где установлены автоматические устройства открывания дверей и окон после срабатывания сигнала тревоги, а также те пространства, в которых есть независимые системы тушения пожара порошкового, водного или пенного вида.

Очень важно давать реальную оценку высокой важности установки правильной и оперативной СДУ, так как от ее наличия, качества и работоспособности зависят жизни и безопасность людей

Части конструкции и принципы ее работы

Системы вытяжной противодымной вентиляции составляются из комплекса деталей и приборов, отлаженная работа которых обеспечивает безотказное действие всей конструкции при чрезвычайных ситуациях.

Система дымоудаления состоит из следующих элементов:

  • Дымовые датчики;
  • Вентилятор дымоотвода;
  • Вентилятор подпора;
  • Противопожарный клапан;
  • Люк дымоудаления;
  • Вентиляционные каналы.

Видимая часть системы — это небольшие датчики, которые реагируют на появление дыма в помещении. Их обычно устанавливают под потолком во всех квартирах и офисах — поэтому внешний вид этого прибора известен каждому.

Датчики активируют систему дымоудаления и посылают сигнал, который помогает определить место возгорания и начать эвакуацию.

Процесс оповещения о возгорании и алгоритм работы системы противодымной вентиляции может иметь разную степень автоматизации:

  1. Автоматический. При реагировании одного или нескольких датчиков система сразу начинает вывод продуктов горения и оповещение людей об эвакуации.
  2. Полуавтоматический. Приборы передают сигнал о возгорании на центральный пункт, после чего активируются противопожарные системы.
  3. Ручной. Датчик оповещает о задымлении, после чего персонал здания включает системы вентиляции и организует вывод людей из помещений.

Вентиляторы для дымоудаления должны обладать высокими показателями огнеустойчивости и мощности. Они должны работать даже при сильном нагревании воздуха в шахте. Для дополнительного охлаждения и экономии места вентиляторы как правило помещают на крыше зданий.

Подачей свежего воздуха с улицы обеспечивается создание давления в проходах эвакуации, что обеспечивает хорошую видимость и комфортный проход людей.

Важной частью вентиляции дымоудаления являются противопожарные клапаны, которые регулируют отвод и подачу воздуха в различные помещения. Именно эти клапаны помогают избежать сильного задымления комнат, примыкающих к объекту возгорания

Принцип работы системы в случае возникновения пожара:

  • огнезадерживающие клапаны не дают пламени разгореться от поступления воздуха в очаг возгорания;
  • дымовые – выводят нагретый воздух по шахтам вентиляции;
  • клапаны вентилятора – с помощью свежего воздуха очищают помещения от дыма, газов и ядовитых паров, возникающих во время пожара;

На крыше зданий устанавливаются люки, через которые происходит вывод дыма на улицу. Они автоматически открываются при включении вентиляции дымоудаления.

Шахты для проведения задымленного нагретого воздуха, изготавливают из огнеупорного металла (как правило, стали) с высокой толщиной стенок, что обеспечивает их прочность и устойчивость к высоким температурам.

Определение противодымной вентиляции и функции


Противодымная вентиляция относится к системе противопожарной безопасности

Противодымная вентиляция является системой, способной устранять дым и опасные горючие компоненты из воздушных масс. Ее устанавливают в помещениях, где отсутствует естественный приток свежего воздуха, в том числе в залах и пассажах, на театральных сценах, закрытых автостоянках и других пространствах. Чтобы обеспечить безопасность эвакуации такие системы ставят на путях следования людей из потенциальных мест возгорания, например, в холлах и коридорах.

Кроме своих основных функций вентиляция этого типа снижает влияние дыма и компонентов горения на устройства, материалы и оборудование. Она обеспечивает поступление свежего воздуха внутрь производственных помещений, где работа ведется в том числе и ночью, а также помогает пожарным во время тушения открытого огня

Стандартная или приточная противодымная вентиляция должна быть установлена в тех местах, где важно максимально быстро удалить последствия возгорания

Цена на монтаж дымоудаления

Монтаж воздуховодов

УслугаЕд. измеренияЦена
Монтаж воздуховодов из оцинкованной стали толщиной 0,7-1,5 мм1 шт.800 руб.
Монтаж воздуховодов из холоднокатанной стали толщиной 1,0-1,5 мм1 шт.1 100 руб.

Обклейка воздуховодов

УслугаЕд. измеренияЦена
Обклейка воздуховодов огнезащитным рулонным материалом толщиной до 10 мм1 шт.400 руб.
Обклейка воздуховодов огнезащитным рулонным материалом толщиной до 25 мм1 шт.500 руб.
Обклейка воздуховодов огнезащитным рулонным материалом толщиной от 50 мм1 шт.700 руб.

Монтаж решеток

УслугаЕд. измеренияЦена
Решетки 4АПН 600х600 армстронг + адаптер1 шт.1 800 руб.
Решетки 4АПН 600х600 гипс + адаптер1 шт.1 900 руб.
Решетки прочих типов1 шт.от 800 руб.

Монтаж клапанов

УслугаЕд. измеренияЦена
Клапан огнезадерживающий или дымоудаления1 шт.от 3 000 руб.
Клапан обратный круглого или прямоугольного сечения1 шт.от 5 300 руб.
Клапан воздушный утепленный1 шт.от 5 300 руб.

Монтаж вентиляторов

УслугаЕд. измеренияЦена
Вентилятор канальный/осевой (подпор)1 шт.от 5 300 руб.
Вентилятор радиальный общепромышленный (подпор)1 шт.от 9 800 руб.
Вентилятор крышный общепромышленный (подпор)1 шт.от 9 800 руб.
Вентилятор радиальный дымоудаления1 шт.от 16 500 руб.
Вентилятор крышный дымоудаления1 шт.от 16 500 руб.

Принцип работы противодымной вентиляции

Противодымная вентиляция по принципу работы представляет собой специальную систему удаления дыма и продуктов горения из закрытых помещений. Как правило, монтируется такая система в местах большого скопления людей, но где нет естественного доступа свежего воздуха.

Установка противодымной вентиляции обязательна для:

  • залов;
  • пассажей;
  • сцен театров;
  • помещений с массовым скоплением людей.
  • помещений закрытых автостоянок.

Также для безопасности эвакуации при пожаре вентиляционные системы дымоудаления устанавливаются по пути следования людей с потенциального места возгорания (в холлах, коридорах).

Помимо удаления дыма системы противодымной вентиляции выполняют следующие функции:

  • снижают воздействие дыма и выделяемых продуктов горения на оборудование, технику и материалы;
  • поставляют свежий воздух в помещения, где сотрудники не прекращают работу в ночное время;
  • оказывают пожарникам содействие в тушении пожара.

Таким образом, противодымное оборудование устанавливается в тех местах, где критически важно максимально быстро удалить продукты горения (в том числе и дым) из внутреннего объема помещения во время пожара или начальных этапов горения. Особенно актуальны системы противодымной вентиляции в местах повышенной пожароопасности и большого скопления людей, а именно – на гражданских и промышленных объектах.. Для обеспечения всех вышеуказанных функций в системе дымоудаления, как правило, используют:

Для обеспечения всех вышеуказанных функций в системе дымоудаления, как правило, используют:

  • каналы вентиляции (коллекторы, воздуховоды или шахты) повышенной огнестойкости для обеспечения сохранности оборудования во время пожара;
  • специальные вентиляторы повышенной мощности, которые устойчивы к воздействию высоких температур и не деформируются под их длительным воздействием;
  • клапаны противодымной вентиляции на каждом участке системы (огнесдерживающий и противодымовой);
  • экраны и двери, устойчивые в воздействию дыма и газа, и не допускающие их проникновения в помещение.
