Скважина своими руками без оборудования: как самостоятельно устроить источник воды

Способы утепления наружных магистралей

Самый надёжный способ защитить трубы от замерзания — прокладка ниже уровня промерзания грунта. Но в силу многих объективных причин такое не всегда возможно. Для того, чтобы уберечься от мороза нужно использовать комплексную защиту. В неё входят изоляция труб в сочетании с использованием саморегулирующихся электрических подогревающих кабелей. Для пассивной защиты труб имеет смысл применять твёрдые скорлупы из пенополистирола соответствующего внутреннего диаметра с толщиной наружной оболочки до 8 см.

Саморегулирующийся кабель закрепляется на трубе, предварительно оклеенной алюминиевой лентой (это касается ПЭ труб) для лучшего теплообмена. Для труб, диаметром до 50 мм допускается закрепление кабеля вдоль трубы. Трубы свыше 50 мм нужно оборачивать кабелем по спирали. Такой подход обеспечивает защиту наружных магистралей при температурах до -60 градусов! Кабель не перегреет трубу, т.к. имеет встроенные датчики температуры, рассредоточенные по его длине и установленные на поддержание температуры воды внутри трубы на отметке +5 градусов.

Такой кабель достаточно включить осенью и выключить весной. На сегодняшний день это самый эффективный способ борьбы с морозом, если трубопроводы проходят близко к поверхности грунта или имеются наружные вводы в дом. ПЭ трубы, равно как и все другие виды пластиковых и металлопластиковых труб долго промерзают, но так же долго оттаивают. Несмотря на то, что будучи замороженными, они редко повреждаются, каждый, кто хоть раз испытал на себе удар морозной стихии, предпочитает саморегулирующийся кабель всем другим видам утепления.

Недостаток такой системы защиты очевиден — при отсутствии напряжения в сети он не работает. Но для комфортной и безопасной жизни за городом нужно иметь на этот случай альтернативный источник электропитания. Ведь современный загородный дом оборудован множеством систем, использующих электричество. А выбор источников питания очень разнообразен — от традиционных бензиновых электростанций, до аккумуляторных ИБП или электроустановок, работающих на сжиженном газе.

Способы бурения

Чтобы понять, как сделать скважину своими руками одному, ознакомимся со способами бурения, фото и видео инструкцией, что позволит выбрать оптимальный вариант.

Ударно-канатный

Такая конструкция оснащается грузом с большим весом (патрон) с желонкой. Оба элемента подвешивают на раме. В среднем патрон весит около 80 кг. В его нижней части устанавливают крепкие зубья в виде треугольников, которые фиксируются посредством сварки.

Суть бурения сводится к подниманию и сбрасыванию патрона на землю. В результате происходит разрыхление грунта. Затем рыхлую почву удаляют желонкой. Подъем и опускание патрона можно выполнять вручную либо с помощью электродвигателя. Второй вариант несколько облегчает процедуру бурения. Грунт для такой установки должен быть легким. Гораздо реже такой механизм используют на глиняных почвах.

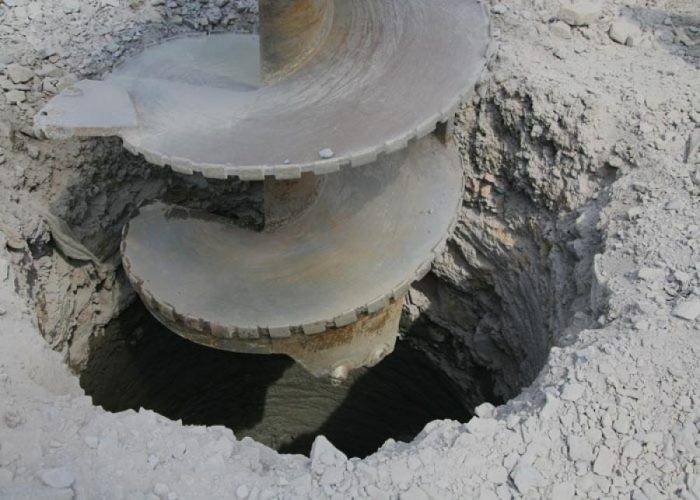

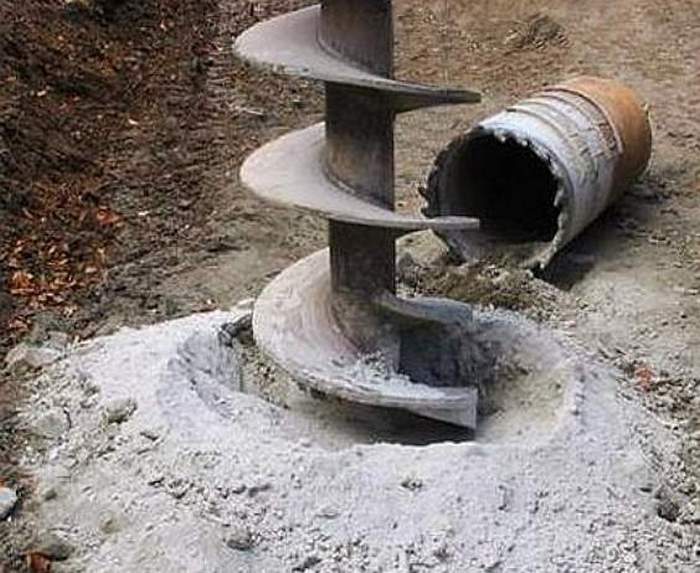

Шнековый

Такой способ бурения во многом схож с применением обычного бура, который многими используется в домашнем хозяйстве. Однако отличительной особенностью рассматриваемой конструкции является силовая мощность.

Шнековая бурилка собирается из трубы сечением 100 мм, на которую сваркой фиксируют винтовые элементы. Диаметр витков составляет 200 мм. Для изготовления одного витка используется лист из металла в виде круга. На нем делают разрез, края сгибают в противоположные стороны. По мере погружения бура в землю его требуется удлинять.

При заглублении бура на 50-70 см его придется извлекать и очищать винты, поскольку бурение заметно усложняется.

Вынимают инструмент из земли с помощью лебедки, которую фиксируют на треноге. В рабочее положение шнековый бур приводится специальной ручкой, которую выполняют из трубы.

Роторный

Этот способ по сравнению с другими выделяется своей сложностью, но он более универсальный и эффективный. Измельчение грунта осуществляется коронкой. Она закрепляется на трубе, которую удлиняют во время бурения. Сама коронка может быть разной, что определяется типом грунта. В ходе бурения к земле прилагается воздействие в виде удара и вращения. Кроме этого, конструкция оснащается устройством подачи воды в саму скважину. Таким образом, размывается грунт, что позволяет быстрее погружать оборудование.

Способы, которыми воду проводят из скважины в дом

Вариант 1 – автономное водообеспечение и подача воды в частный дом

Водообеспечение будет автономным если использовать автоматизированные современные водяные насосы. Если у вас на участке есть скважина, то в зависимости от её глубины и постоянного притока воды, можно установить ручной насос либо специальную насосную станцию (например, повысительную насосную станцию).

Автоматизированная система работает так, что насос погружают в скважину с водой и жидкость поступает в гидропневматический бак. Он может быть на 100 и до 500 л. Если скважина неглубокая, автоматизированная система – это оптимальный вариант подачи воды в дом. Бак разделён реле с мембраной из резины. Так, давление жидкости в баке регулируется.

Когда бак полный, насос автоматически отключается. Когда вы будете расходовать воду, к системе поступит сигнал, насос включится и подаст воду. Насос постоянно доставляет воду к баку. Гидробак или ресивер можно ставить в любом месте дома. Чаще всего выбирают подсобку. От дома к кессону роют траншею. Туда укладывают электрический провод, благодаря которому работает насос и трубы.

Как подвести воду в загородном доме – вариант 2

Ставят глубинный насос. Он откачивает жидкость из скважины, которая идёт к резервуару (баку). Этот бак ставят на высоте где-то в доме. Чаще всего это место на чердаке или комнате 2 этажа. Если установили бак на чердаке, чтобы вода не замёрзла зимой, нужно утеплить стенки. Получается небольшая водонапорная башня. Ведь система подключается внизу, а гидробак установлен высоко. В системе возникает давление. 1 м водяного столба = 0,1 атмосферы.

Чаще всего бак бывает пластиковым либо стальным. Вместительностью 500-1500 л. Большой бак выгоден. Когда отключат воду, там будет запас и жидкость продолжит поступать. Установите поплавковый выключатель. Если уровень жидкости в баке станет ниже необходимого, благодаря ему насос включится и добавит воды в резервуар.

Когда приобретать глубинный насос? Если в скважине от поверхности до воды более, чем 9 м. Когда приобретаете насос, ориентируйтесь на производительность вашей скважины. Мощный насос быстрее наполнит резервуар. Если в доме расходуете много воды, вам нужен именно такой. При малом расходе, подойдёт и менее сильный.

Внутри кессона ставят лебёдку и с её помощью опускают электрокабель с трубой, глубинным насосом в пробурённую скважину. Чтобы давление в системе было нужным и вода не вытекала назад в скважину, устанавливают обратный клапан. Он находится выше самого насоса. Всё установили? Проверяйте разводку и подключайте оборудование. Выключатель на щитке.

Принятие решение

Проживая за городом, причем неважно — постоянно или в летний период, основной проблемой практически всегда является источник чистой питьевой воды. Конечно, в некоторых населенных пунктах имеется возможность подключиться к централизованному водопроводу и забыть о проблеме

Но для многих это невозможно из-за отсутствия последнего, да и не всегда поступающая вода отвечает предъявляемым требованием.

В таком случае можно обустроить колодец, а еще лучше — скважину для дома. Для выполнения работ потребуется проведение определенных мероприятий:

• предварительные расчеты, схема либо проект планируемого водопровода;
• выбор места на участке, для чего лучше обратиться в специализированную компанию;
• непосредственное бурение;
• анализ воды;
• выбор и покупка нужного оборудования;
• сам монтаж системы водоснабжения.

Критерии выбора для своего участка

В первую очередь желающих пробурить скважину интересует цена работы и материалов. В некоторых случаях жильцы делают это вручную, чтобы максимально сократить расходы на обустройство источника. К примеру, артезианскую скважину дешево обустроить не получится, поэтому компании, которые занимаются бурением, предлагают экономные варианты, но это сказывается на качестве воды и сроке службы.

Оптимальный вариант – песчаная неглубокая скважина, если позволяет геологическое расположение участка и водоносный слой расположен близко к поверхности земли. Такое бывает не всегда, поэтому приходится тратить деньги на глубокое бурение.

Если на участке уже есть источник, который обеспечивает дом водой, а скважина нужна для полива огорода, достаточно сделать абиссинский колодец с ручной подкачкой жидкости. Сделать скважину для воды вручную без оборудования можно за один день, используя подручные материалы.

Как оборудовать пробитую скважину

Пробить/пробурить скважину недостаточно. Надо еще воду поднять, а это — совсем другая история. Как провести воду из скважины к дому читайте тут.  Если хотите сделать водоснабжение постоянным, с нормальным давлением, чтобы можно было подключать бытовую технику, вам понадобится насосная станция.

Для сезонного водоснабжения на даче обойтись можно более скромным набором:

• вибрационный насос;
• обратный клапан, который устанавливается перед насосом;
• емкость для воды;
• поливочный шланг;
• краны и т.д.

Обратите внимание, что обратный клапан устанавливается перед насосом, а не на конце шланга, погруженного в скважину. Просто так этот самый шланг при заморозках не разорвет. Еще один плюс такого устройства — проще демонтировать на зиму

Еще один плюс такого устройства — проще демонтировать на зиму.

Еще один совет: скважину надо чем-то закрыть. В домах постоянного проживания делают кессон — бетонный или пластиковый  бункер, который находится ниже глубины промерзания. В нем ставят все оборудование. При использовании воды только периодически кессон — слишком дорогое удовольствие. Но закрыть скважину чем-то надо. Во-первых в нее может упасть какая-то живность, что никак не обрадует вас. Во-вторых, «добрые»соседи могут что-то уронить. Более бюджетный выход — построить домик по типу колодезного. Еще более дешевый вариант — выкопать приямок, оббить его доской, сделать дощатую крышку. Ключевой момент: все это должно запираться на замок.

А как сделать, чтобы ваша вода из скважины всегда была чистой, прочтите нашу статью какие бывают фильтры для очистки воды из скважины.

Как избежать ошибок при бурении

Нехватка опыта у бурильщиков-самоучек чаще всего видна в следующем:

1. Слишком глубоко опускают бур, из-за чего обсадная труба пересекает водоносный предел. Решение: приподнять обсадную трубу либо вставить в нее другую более короткую, после чего ранее установленную трубу необходимо удалить.
2. Обсадная труба не достигла необходимой глубины, из-за чего внизу обвалился грунт и производительность скважины сразу же упала. Решение: необходимо вынуть грунт желонкой, после этого погрузить трубу на нужную глубину.
3. Насос был смонтирован слишком низко, из-за чего скважина засорилась песком. Решение: насос необходимо извлечь и выбрав при помощи желонки песок, установить его правильно. Правильное положение определяется следующим образом: работающий насос опускают постепенно до тех пор, пока в откачиваемой им воде не обнаружится песок. После чего насос немного приподнимают, пока он не начнет качать чистую воду. Как правило, правильное положение насоса составляет 1-2 метра от дна.

Своевременная прочистка необходима скважинам всех типов. Признаками того, что водному сооружению необходим сервис могут стать: наличие в потоке воздушных пробок, рывки в выходе воды, присутствие различных примесей в воде (песка, ила).

Подготовка места и оборудования

Перед началом работ нужно выбрать:

• место и тип скважины;
• метод бурения;
• диаметр обсадной трубы;
• насосное оборудование;
• инструменты для выполнения работ.

Погружной насос выбирают, исходя из размеров обсадной трубы, дебета скважины, потребности в воде и других показателей, продумать этот момент нужно еще до начала бурения, чтобы сооружение не было слишком узким для оборудования.

Тип скважины станет очевидным после такого разговора. Скорее всего, это будет вариант “на песок”. Место определяется санитарными нормами. Нужно сделать источник воды поближе к дому и как можно дальше от выгребной ямы, септика, животноводческих помещений и т.п. Абиссинский колодец иногда ставят даже в подвале дома.

Диаметр обсадной трубы и насосное оборудование нужно подбирать одновременно. Самыми эффективными считаются погружные насосы. Разница между диаметром устройства и стенками обсадной трубы должна составлять хотя бы 5-10 мм.

Достоинства и недостатки артезианской скважины

Артезианская скважина считается ценным источником высококачественной воды. Ее ценят за такие качества:

1. Уровень воды в артезианской скважине постоянный и не зависит от поры года, осадков, паводков и других явлений.
2. Срок эксплуатации источника может достигать 50 лет.
3. Толстый слой грунта очищает поступающую с поверхности жидкость от всех механических загрязнений, поэтому вода из артезианской скважины идеально чистая.
4. Из источника можно выкачивать более 3 м3 жидкости в час, что позволяет снабжать водой сразу несколько участков.
5. Колодец не меняет свою водоотдачу даже после длительной непрерывной работы насоса. В доме можно открыть сразу несколько кранов, и при этом давление в системе будет постоянным.
6. Правильно построенная своими руками артезианская скважина не требует постоянного обслуживания.

Кроме того, нужно знать о недостатках таких источников:

• В жидкости может быть большое количество минералов и химических соединений, вредных для человека. При обнаружении опасной концентрации вещества следует устанавливать специальные фильтрационные системы.
• Высококачественная вода расположена глубоко, поэтому себестоимость работ по созданию источника очень высокая.
• Для бурения артезианской скважины необходимо получить специальное разрешение, т.к. такая вода считается ценным природным ресурсом. Акты выдают специалисты на основании государственных нормативных документов, что требует значительных финансовых вложений. Оформление разрешений может затянуться надолго.
• Каждый квартал следует выплачивать налог за пользование природными ресурсами.
• Такая вода содержит большое количество солей кальция и магния, которые повышают ее жесткость. При ее нагревании в бойлере или чайнике выпадает осадок, жидкость мутнеет, а нас стенках емкости и на нагревательных элементах образуются солевые наслоения.

Инструменты и материалы

В зависимости от того, какой тип скважины нужно обустроить, какова ее глубина, а также от бюджета мероприятий, выбирают инструменты и материалы.

Установку для бурения со станиной можно сварить с помощью обычного аппарата. Шнековый ручной бур покупают в магазине. К нему могут понадобиться дополнительные секции с резьбой. Их количество зависит от предполагаемой глубины источника.

Для обсадной трубы часто применяют пластиковые трубы, хотя они не настолько прочны, чтобы выдерживать движения грунта. Дольше служит бетонная обсадка или металлическая труба, но металл склонен к коррозии. Оптимальный материал – толстостенный пластик, устойчивый к низким температурам

При соединении частей нужно будет обратить внимание на качество пайки – некоторые виды пластика требуют специальных приборов

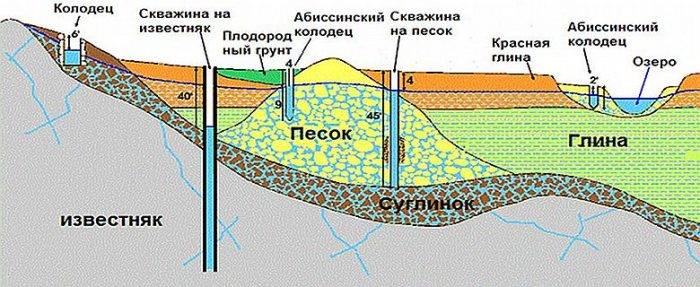

Виды скважин

Всего различают три вида скважин, которые бурятся на разную глубину и имеют разные водоносные пласты.

• Самой простой считается абиссинская скважина или скважина-игла, которую можно пробурить вручную. Такой источник залегает на глубине 8-10 метров и даёт воду из самого верхнего водоносного слоя. Для того чтобы определить наличие такого горизонта на вашем участке, достаточно поинтересоваться у соседей, на какой глубине пробурен их источник.
• Второй тип скважин – скважина на песок. Здесь углубление происходит уже на отметку от 12 до 50 метров (в зависимости от залегания водоносного горизонта). Как видно из названия источника водоносным пластом в этом случае является песок.
• Третий вид — артезианская скважина. Этот источник может углубляться в грунт на уровень от 50 до 300 метров. А водоносным пластом является в этом случае известняк.

Инструменты и установки

Разные виды бурения скважин требуют использование различного оборудования. Выбор инструмента определяет характер почвы в вашем районе.

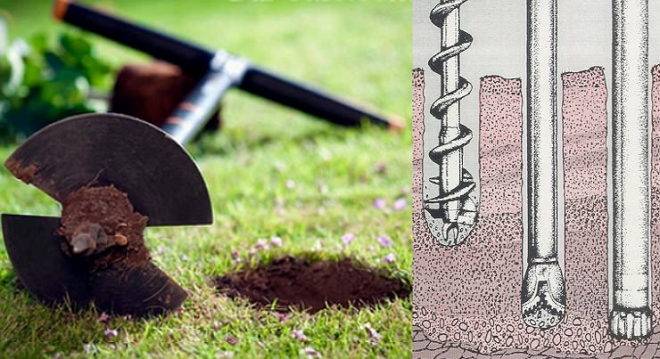

Используются следующие ручные буры:

• Шнековый. Необходим при роторном бурении в условиях мягкой глины и влажных супесей.
• Стакан. Нужен в канатно-ударном, в условиях облипающей и вязкой почве.
• Ложковый. Применяется в ударно-вращательном бурении, в условиях сыпучего и рыхлого грунта.
• Желонка. Используется в канатно-ударном, в условиях ила, осыпающейся почвы и тому подобное.
• Долото. Штанга для разбивания валунов.

Каждый бур имеет режущую коронку. Делается она из твердосплавной и закаленной стали.

Перед тем как пробить источник, происходит монтаж специальных установок:

• Ударно-канатная. Скорость бурения очень низкая. Принцип заключается в падающей желонке, которая под своим весом разбивает грунт. Она же и поднимает почву наверх. Представляет собой треногу с тросом. На веревку крепится желонка.
• Шнековая. Длина шнека достигает 2 метров. Процесс бурения происходит вручную и механизированно. Выполнив 3 оборота, почва извлекается наружу. Постепенно штанга наращивается. Мобильная установка позволяет обеспечить высокую производительность.
• С промывкой. Самая производительная установка. По сути, это бурение водой при использовании штанги с лопастным буром. За один час можно углубиться до 10 метров.

Виды скважин

Существует несколько основных типов источников, которые отличаются глубиной и технологией устройства:

• скважина на песок – имеет глубину 15-30 метров;
• игла – еще одно название абиссинский колодец. Обычно не превышает 15 метров в глубину, считается одним из самых лучших вариантов для частного дома, однако имеет ряд геологических ограничений;
• артезианская скважина – самый дорогостоящий вид, имеет глубину более 50 метров и питается из известняковых слоев.

Все виды имеют свои преимущества и недостатки. А также отличаются стоимостью изготовления и технологией обустройства. Подробнее об этом, можно прочитать в статье “Принцип работы скважины” .

Разные виды скважин

Бурим скважину шнековым способом

Бурение собственной скважины на воду вручную на даче или частном участке можно проводить при помощи ручного садового шнека диаметром 80-100 мм. Однако для его углубления придётся подготовить специальные металлические штанги, которые будут дотачиваться при помощи резьбы.

БК 1хБет выпустила приложение, теперь уже официально скачать 1xBet на Андроид можно перейдя по активной ссылке бесплатно и без каких либо регистраций.

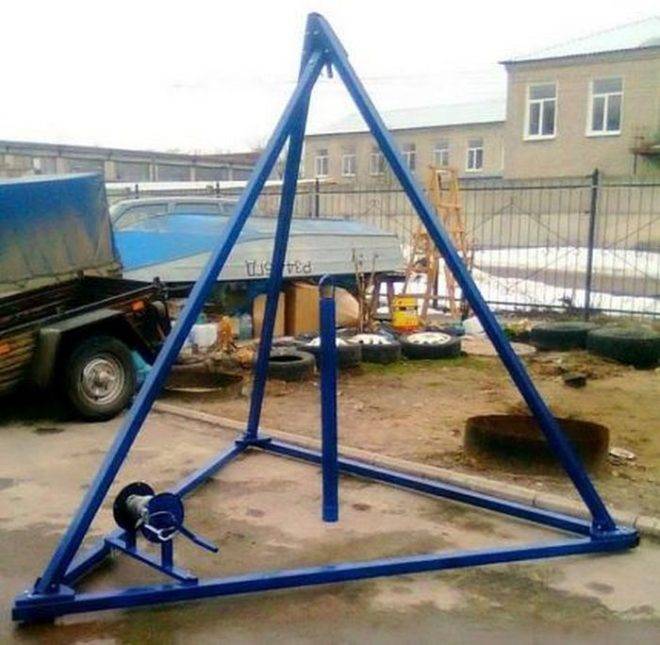

Помимо садового шнека понадобится и специальная тренога с лебедкой. Они позволят вынимать из скважины бур с грунтом. Тренога (штанга) устанавливается по центру над намеченным местом для бурения. При этом необходимо ножки треноги установить таким образом, чтобы между ними хватало места двум рабочим для свободного вращения садового шнека.

Перед началом работ на даче необходимо выкопать яму 1х1х1м, чтобы предотвратить осыпание грунта в шахту. Сам процесс бурения скважины на воду своими руками начинаем с вращения бура по часовой стрелке. По мере нарезания грунта необходимо поднимать шнек и удалять землю с него.

А по мере углубления бура необходимо дотачивать его ствол металлическими трубами. Бурить скважину на даче нужно до тех пор, пока шнек не упрётся в водоносный слой. Это будет заметно по качеству поднимаемого грунта. Поэтому после попадания на водоносный горизонт необходимо углубить скважину еще на 2-3 метра до водоупорного слоя.

Если работы выполняются по рыхлому грунту, то обсадную колонну необходимо монтировать по мере углубления шнека в почву.

Где бурить

Чтобы затраты на буровые работы были минимальными, нужно определить место, где должна быть скважина. Для питьевых источников действует несколько правил:

1. До ближайшего строения не менее 30 метров.
2. От потенциальных источников загрязнений (дорога, выгребная яма, производственный цех и т.д.) не меньше 100 м.

Но и это не все, что нужно учитывать, когда требуется пробурить скважину на воду. Себестоимость и временные затраты напрямую зависят от глубины залегания грунтовых вод. Поэтому перед тем как бурить, нужно узнать, где вода подходит максимально близко к поверхности. Это можно сделать несколькими способами:

1. Анализ растительности на участке. Определите, какие культуры произрастают массово. В интернете есть каталоги, в которых указана длина корневища. Это и есть глубина ближайшего пласта с водой.
2. Рамки и маятники. Этот метод не отличается особой точностью, хотя сторожилы утверждают, что раньше место для колодца определяли именно так. Здесь нет никакой магии. Лозоходец следит за отклонениями рамки или маятника, и делает выводы.
3. Геологическая разведка участка. Самый точный метод. Недостаток – необходимость тратить деньги на пробное бурение. Нужно нанять специалистов, которые изучат срез и определят, где вода подходит к поверхности земли на минимальное расстояние.

Но есть не менее эффективный способ – поговорить с соседями. Они расскажут, поднимается ли вода в период паводков, затапливает ли она подвалы. А если на смежном участке имеется колодец или скважина, можно ориентироваться на их глубину. Расхождения будут, но незначительные.

Как завести воду в дом

Принцип водоснабжения относительно прост и подразумевает наличие небольшого кессона – резервуара, расположенного над источником, в котором находится оборудование для контроля скважинного насоса. Если зимы в вашем регионе не холодные, в кессоне устанавливается гидроаккумулятор.

Кессон может быть сделан как из пластика, так и из металла или кирпича. После, от него прокапывается траншея глубиной ниже точки промерзания грунта на 15–20 см. На дно укладывают трубопровод, по которому будет подаваться вода. Также в траншее должен быть проложен электрический кабель, от которого в дальнейшем будет запитан погружной насос.

Система водоподготовки рассчитывается для каждого участка индивидуально, в зависимости от анализа воды из скважины. При этом следует устанавливать фильтры непосредственно перед входом в накопительный бак. Собственно, именно так и выглядит схема водоснабжения частного дома от скважины с гидроаккумулятором.

Правила прокладки труб

Перед тем как провести воду в дом, следует вспомнить, что комплектующие, из которых будет собрана вся система, должны быть устойчивы к воздействию различных химических веществ и существенному перепаду температур. Обычно используются изделия из полиэтилена, полипропилена или поливинилхлорида. Наиболее подходящим диаметром для наружной водопроводной трубы будет Ф32 или Ф40 мм, с таким размером они идеально стыкуются с большинством насосов.

Соединенная стык в стык труба утепляется, а затем укладывается в заранее выкопанную траншею. Глубина ее прокладки обязательно должна быть ниже промерзания грунта. На дно траншеи рекомендуется уложить слой щебенки или крупного песка. Для обеспечения круглогодичной подачи питьевой воды следует подумать об укладке нагревательного кабеля – его стоимость несравнима с трудозатратами, необходимыми на размораживание трассы.

Тонкости обустройства артезианской скважины

Насос

При его выборе обращайте внимание его мощность и диаметр. Экономить не рекомендуется, от него зависит работоспособность водопроводной системы

Лучшими считаются образцы в высокопрочном корпусе, с датчиками, автоматикой, фильтрами. В обыкновенной скважине насос располагают над дном на высоте 1-1.5 м, но в артезианской можно разместить выше. Часто его опускают на 10 м ниже зеркала воды, но не ниже обсадной трубы. Обязательно должна быть защита насоса от холостой работы.

Оголовок. Его крепят к верхней части обсадной трубы для предотвращения попадания мусора внутрь скважины с поверхности. Он состоит из крышки, фиксатора, карабина и уплотнителя. К нему также крепят трос для фиксации насоса. Изделия собственного изготовления приваривают к обсадной колонне. Промышленные образцы фиксируют на болтах.

Гидроаккумулятор. Он необходим для создания автономной системы водоснабжения. Устройство защищает насос от частого включения и гидроудара. Изделие представляет собой емкость с датчиками давления и автоматикой. Насос закачивает жидкость в бак, а дальше она поступает к кранам самотеком. Объем бака зависит от хозяйственных потребностей.

Кессон. Его устанавливают для защиты скважины от промерзания над обсадной трубой. Это прямоугольная или круглая конструкция, которую вкапывают в землю на глубину до 2 м. Ее утепляют снаружи или изнутри, что позволяет эксплуатировать колодец круглый год. Внутри кессона можно расположить оборудование для обслуживания скважины.
