Популярные производители: кого предпочесть
Качество выключателей, как и любой другой продукции, во многом зависит от производителя. Заслужившие хорошую репутацию компании строго следят за качеством своих изделий, гарантируя покупателям длительную беспроблемную службу своей продукции
Поэтому при выборе выключателя для своего дома важно обращать внимание на этот момент и по возможности выбирать изделия от известного производителя. Поговорим о лучших из них
Компания Legrand из Франции
Французский бренд вышел на рынок в середине 19 в. со столовым фарфором. После того, как появилось электричество, фарфор стал востребован как изолятор, фирма занялась продукцией для электрики. Руководство изначально сделало ставку на использование в производстве новейших технологий, что дало хорошие плоды – компания входит в пятерку лучших европейских производителей электрики.
Корпуса выключателей бренда Легранд выполняются только из самозатухающего пластика, что делает их максимально безопасными в процессе эксплуатации
Продукция Легранд известна более чем в 150 странах мира, она продается под различными торговыми марками в числе которых Контактор, BTicino, Sarlam, Legrand и другие. Изделия компании отличает высочайшее качество, безопасность и надежность. Ассортимент продукции очень широк, он включает самые разные виды настенных выключателей. Среди них можно найти традиционные модели, а так же необычные комбинированные устройства.
Они представляют собой трехклавишный либо стандартный выключатель, установленный в общем корпусе с розеткой
Компания уделяет особое внимание качеству комплектующих. Кроме того, корпуса всех приборов, вне зависимости от их стоимости, выполняются только из самозатухающего пластика
Это значительно увеличивает безопасность эксплуатации устройств. Легранд выпускает приборы самого разного дизайна, которые вписываются в любые интерьеры.
Шведская фирма АВВ
Появилась в конце прошлого века в результате слияния двух крупных шведских концернов. Сегодня это один из лидеров производителей электроустановочных изделий. Их отличительная черта – высочайшая безопасность и качество. Бренд предлагает удобные модульные решения, позволяющие собирать необходимые вариации из предлагаемых элементов. Для производства корпусов используются только ударопрочные, устойчивые к уф-излучению материалы.
Изделия бренда АВВ отличает не только высочайшее качество, но и стильный дизайн. Правда, стоимость таких электроустановочных приборов достаточно велика
Среди них и натуральные, такие, как сталь, дерево или бронза. Конструктивная простота изделий предполагает простой и быстрый монтаж. Ассортимент бренда АВВ включает несколько линеек продукции, каждая из которых имеет особенный легко узнаваемый дизайн. К примеру, Reflex выполнена в традиционных строгих геометрических формах, а вот Impuls имеет мягкие закругленные линии.
Коллекции электроустановочных изделий отличаются разнообразием. Причем даже в базовых коллекциях производитель предлагает не только стандартные решения. К примеру, во всех присутствуют рамки с флуоресцентным покрытием, которые в темноте подсвечивают корпус прибора. Продукция АВВ отличается высокой стоимостью, что некоторые относят к значимым недостаткам.
Бренд из Франции Schneider Electric
Основанная в 19 в. как компания по производству вооружений, давно освоила рынки электроэнергетики и вышла в лидеры производства электроустановочных изделий. В ассортименте продукции Шнейдер выключатели со световой индикацией, проходные, с дистанционным управлением, с датчиками и другие сложные вариации. Причем все они отличаются высочайшим качеством.
Компания Шнейдер наладила выпуск комбинированных электроустановочных приборов, собранных на общем основании
Фирменное отличие продукции Шнейдер – наличие пружинных контактов из бронзы. Это позволяет отказаться от использования дополнительного зажима и при этом не потерять качество создаваемого контакта. Благодаря этому монтаж изделий французского бренда предельно простой и быстрый. Дизайн электроустановочных устройств отличается широким разнообразием. Здесь можно найти интересные модели в разном диапазоне: от лаконичной классики до броского авангарда.
Все коллекции бренда включают съемные рамки горизонтального и вертикального типа различных расцветок. Продукция компании представлена несколькими модельными линейками. Очень популярна Unica, предлагающая модульные устройства, позволяющие создавать на базе унифицированного посадочного места самые разные комбинации элементов.
Изделия от Шнейдер отличаются высокой стоимостью, причем это касается даже стандартных моделей, не говоря уже о дизайнерских моделях.

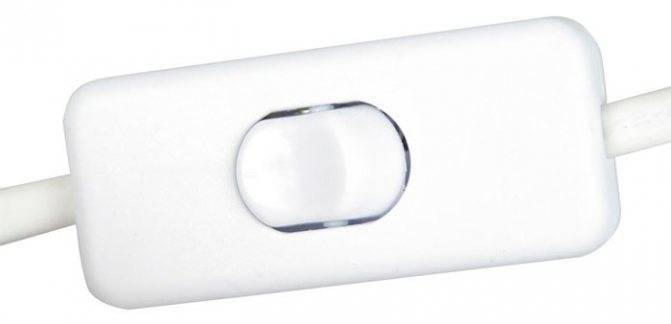

Схема подключения через выключатель на проводе
А что делать, когда конструкция бра не позволяет разместить внутри корпуса дополнительный выключатель на цепочке или просто такового нигде нет в наличии?
В этом случае данный выключатель, но уже немного другой конструкции, можно установить непосредственно на шнуре питания.
Перед монтажом разберите такой проходной переключатель, выкрутив шурупы с тыльной стороны. Под крышечкой вы увидите два контакта.
По аналогии с подключением через цепочку сюда нужно завести фазу. Берете двухжильный гибкий провод ШВВП 2*0,75мм2 необходимой длины и зачищаете изоляцию с обоих концов.
При этом жилы на конце, где будет устанавливаться переключатель, необходимо зачистить на разной длине. Один из проводников подключаем к одному контакту, а другой – ко второму.
Сам шнур заводим внутрь корпуса бра и здесь же производим коммутацию всех проводников между собой. Подключение можно сделать опять же через клеммники.
Ноль по старинке идет напрямую. Фаза по одной жиле шнура сначала спускается вниз к переключателю, а затем через вторую жилу возвращается обратно в бра.
А что делать, если вы хотите установить светильник в новом месте, где вообще ранее не закладывалась под это дело проводка, но зато недалеко присутствует розетка?
Дабы не срывать обои и не штробить заново стены, можно просто смонтировать бра над розеткой и подключиться к ней через вилку. С одной стороны шнура подключаете вилку, другой конец заводите в бра, а посередине устанавливаете проходной переключатель.
Получается вот такая схемка:
Со стороны это выглядит не очень красиво, но если розетка будет где-нибудь спрятана, а на виду останется только шнурок с выключателем, то картинка немного меняется.
Самое главное на вилке и розетке не забудьте отметить с какой стороны находится фаза. Потому что выключатель должен разрывать именно ее.
Перевернете вилку и это может закончиться весьма печально. В этом случае на шнуре рекомендуется монтировать переключатель, который одновременно разрывает сразу два проводника, как фазный, так и нулевой.
Тогда не придется каждый раз запоминать в каком положении было все подключено изначально, и опасаться, что напряжение после отключения все еще присутствует на патроне лампочки.
Устройство выключателей различного типа
Назначение любого коммутационного прибора – включать и выключать свет при воздействии на него. Но необходимое воздействие может отличаться в зависимости от конструкции.

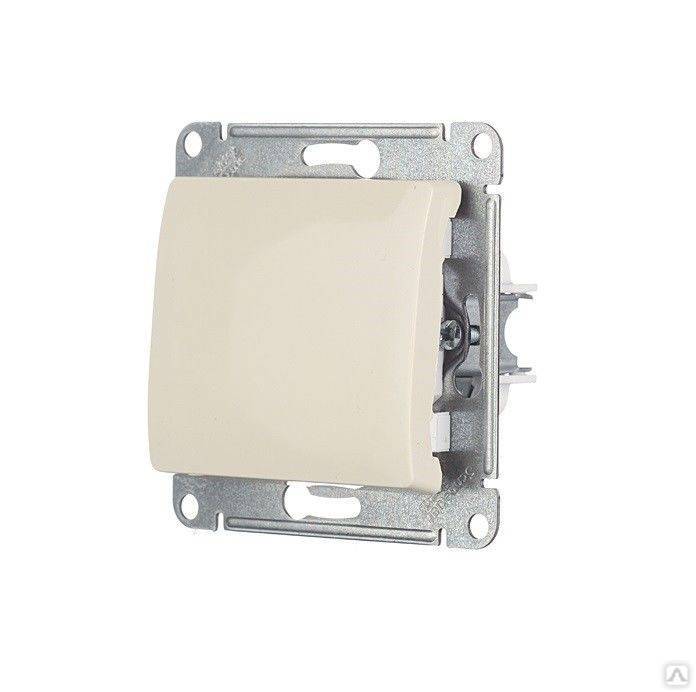

Клавишный
Эта конструкция знакома всем. Обычный выключатель, в одном положении контакты замкнуты и свет включен, в другом – разомкнуты и освещение выключено. Бывают в одноклавишном, двухклавишном и трехклавишном исполнении.
Прибор с двумя клавишами.
Устройство выключателя клавишного типа почти не изменилось за много лет – за декоративными пластиковыми деталями скрывается подвижная панель, управляющая контактной группой. Все это собрано на несущей конструкции.
Кнопочный
Основой такого выключателя служит кнопка. Существует два варианта такого прибора:
- С фиксацией. Работает подобно клавишному. При первом нажатии кнопка фиксируется в положении включено. При втором – отжимается в отключенное положение.
- Без фиксации. При нажатии контакты замыкаются, при отпускании – размыкаются. Могут использоваться для электрических звонков и для схем с импульсными реле.
Первый тип приборов обычно встраивается в светильники. Второй – монтируется на вертикальную плоскость.
Шнуровой (веревочный)
Включатель веревочного типа («дергалка») выпускается как встроенным в настенные светильники, так и в качестве самостоятельного прибора для управления освещением в комнате. Управляется он посредством шнура, за который надо тянуть.
Устройство веревочного включателя.
Довольно сложный механизм работает по простому алгоритму – каждая манипуляция веревкой изменяет состояние контактов на противоположное:
- чтобы включить свет, надо один раз потянуть за шнур;
- выключить – потянуть второй раз;
- снова включить – третий раз и так по кругу.
Такой выключатель с определенной степенью допущения можно назвать механической реализацией импульсного реле. Контактная группа в большинстве случаев работает на замыкание-размыкание.
Поворотный
Поворотные выключатели замыкают и размыкают контакты при повороте рукоятки. Это довольно неудобно, поэтому такие аппараты сейчас применяют редко и только в дизайнерских целях.
Поворотный аппарат под «Ретро».
К этой же категории можно отнести и некоторые типы современных включателей, совмещенных с регуляторами яркости (диммерами). Для выключения рукоятку надо повернуть в сторону минимальной яркости и довернуть до фиксации. Для включения надо повернуть ручку в противоположном направлении.
Внутреннее устройство диммера-выключателя.
Акустический
Акустический выключатель реагирует на звук. Встроенный микрофон улавливает звук и преобразовывает его в электрический сигнал, который потом усиливается, фильтруется, сравнивается с установленным порогом.
Акустический прибор для управления освещением.
Если заданный уровень превышен, формируется команда на включение или отключение нагрузки. Такой прибор удобен, если в квартире есть человек с ограниченной подвижностью. Но помехоустойчивость таких аппаратов оставляет желать лучшего – возможны несанкционированные срабатывания от посторонних шумов.
Сенсорный
Устройство сенсорного выключателя света отличается тем, что для включения освещения достаточно дотронуться до панели не прикладывая усилия для нажатия
Главное достоинство – возможность встраивания дополнительных функций, что важно при применении в системах типа «Умный дом». В остальных случаях несет скорее эстетическую функцию для оформления помещений в стиле Хай-Тек
Сенсорный включатель.
Применение
Бра является практически обязательным элементом спальной, прихожей или ванной и, в основном, его используют именно в тех в комнатах, где читают, так как он обеспечивает небольшую площадь освещения, которая не будет мешать другим. Механизмом контроля работы в таких светильниках выступает выключатель шнуровой из волокон или сплава, сплетенного цепочкой.
Схема подключения
Кроме того, такой источник света очень удобен для использования в небольших комнатах. Он способен создавать визуальную иллюзию дополнительного пространства или, наоборот, сокращать площадь. Все это можно достигнуть из-за особенностей световых потоков, которые часто используют дизайнеры, чтобы скрыть одни детали и подчеркнуть другие.
Но светильник может выполнять только одну функцию: декоративную или практичную. Такой светильник не может одновременно использоваться в качестве источника света для чтения и для создания визуальных эффектов. Для создания двух различных эффектов потребуются разные типы ламп и плафонов.
В большинстве случаев именно плафон влияет на распространение света, поэтому стоит в первую очередь обратить внимание на этот элемент осветительного прибора. Кроме того, существует еще несколько деталей, от которых зависит интенсивность светового потока и площадь освещения
Сферы применения
Установка выключателя света с веревочкой возможна в составе разных осветительных конструкций, каждая из которых заточена под определенную задачу.
Освещение холлов и коридоров
Настенное бра со шнуром
В силу того, что в прихожих и коридорах задерживается значительная часть грязи, приносимой пешеходом с улицы, загрязнения на кнопочном устройстве вместе с отпечатками пальцев вскоре начинают выдавать срок давности ремонтных работ. Использование выключателя на веревочке поможет предотвратить такую ситуацию. Жильцам не нужно будет пачкать кнопки и прикасаться к стенам в попытках нащупать выключатель.
Настенные осветительные приборы
В случае использования настенного прибора для зонального освещения жилой комнаты пользователь также имеет преимущество в виде отсутствия нужды прикасаться к стене. К тому же, рукоять или цепь может быть декоративным элементом, поддерживающим единство интерьера комнаты – можно подобрать вариант, стилистически сочетающийся с основной люстрой либо с мебелью.
Светящиеся потолки
Шнуровые выключатели на потолок
В случае оборудования потолочного освещения основное преимущество дергалок в том, что для их установки не требуется выводить электропроводку на стену. Это довольно трудоемкая операция, к тому же, не слишком подходящая для обустройства освещения по завершенной отделке стен. При установке дергалки капсула с механизмом может быть скрыта потолочной направляющей или гипсокартонным коробом, а сам шнурок – спущен по стене.
Подсветка мебели
Сочетание компактности и хорошей различимости выключателя веревочной конструкции делает ее отличным вариантом для установки на кухне с целью освещения нижних частей настенных висячих шкафов мебельного гарнитура. Продумывая ее расположение, нужно позаботиться о достаточной отдаленности выключателя от устройств вентиляции.
Установка выключателя-цепочки в бра
Итак, что мы имеем на начальном этапе работ? У нас есть настенное бра под одну лампочку (первый вариант), из корпуса которого выходят два провода.
Если у вас светильник двухрожковый, то проводов уже будет 4 штуки (свои ноль и фаза на каждый патрон). Чаще всего провода отличаются по цвету.
Сама цепочка устанавливается всегда снизу, а минивыключатель-кнопка встраивается в корпус с обратной стороны и как бы прячется между стеной и бра. Визуально ее никак не видно.
Для закрепления выключателя в корпусе придется рассверлить отверстие в ободке.
При этом не забудьте снять плафон, чтобы случайно не повредить светильник.
Отверстие лучше сверлить поэтапно, начиная со сверла малого диаметра, постепенно расширяя его размер. Если сделаете отверстие чуть больше необходимого, то стягивающее кольцо-гайка может просто проскочить сквозь него.
Далее в отверстие вставляется резьбовая часть выключателя и снаружи затягивается гайкой.
А что делать, если ободок бра оказался слишком узким и на нем не получается закрепить выключатель? В этом случае его придется вклеить чуть ближе середины бра, в более глубоком месте, дабы он не касался стены.
Для жесткой фиксации используйте клей жидкие гвозди (только не тот, что для потолочных плинтусов) или эпоксидку.
При этом обратите внимание, в ободке недостаточно просто просверлить отверстие и просунуть через него цепочку!
Дело в том, что внутренняя часть заводской стягивающей гайки выполнена в виде гладкого конуса, через который и бегает шнурок.
Это позволяет ему не цепляться за острые грани просверленного отверстия. Сделаете иначе, и цепочка у вас долго не проживет и быстро порвется.
Поэтому ободок придется просверлить максимально возможным сверлом и эту гайку-кольцо с конусом вклеить с внутренней стороны.
Сенсорный выключатель света. Схема и подробное описание
В линейке большинства сенсорных радиоэлектронных устройств, в том числе и сенсорный выключатель света, особое положение имеют узлы, использующие бестрансформаторное питание прямо от осветительной электросети в 220 В.
Подобные конструкции имеют в своем составе минимум радиодеталей, легки в изготовлении и им не нужно внешнего источника питания. Поэтому они достаточно эффективны, значительно чувствительнее и надежны в эксплуатации.
Сенсорные устройства, хотя и не имеют гальванической развязки с электросетью и порой, это пугает радиолюбителей кажущейся опасностью поражения током от сенсора, совершенно безопасны и не могут нанести вред здоровью человека.
Единственное на что следует обратить внимание, так это на то, что монтаж и настройку сенсорного выключателя следует выполнять при полностью обесточенном устройстве, а во включенном состоянии допускается касание только сенсорной пластины. Ниже приведена схема сенсорного выключателя света
Его принцип работы ни чем особым не отличается от устройств, построенных на триггере. Устройство переводит триггер в одно из устойчивых состояний и соответственно включает свет при первом касании к сенсорному датчику E1 и при повторном касании переводит его в другое состояние и тем самым выключится свет
Ниже приведена схема сенсорного выключателя света. Его принцип работы ни чем особым не отличается от устройств, построенных на триггере. Устройство переводит триггер в одно из устойчивых состояний и соответственно включает свет при первом касании к сенсорному датчику E1 и при повторном касании переводит его в другое состояние и тем самым выключится свет.
Продолжительность нахождения триггера в любом из двух устойчивых состояний ничем не ограничена, до тех пор, пока на устройство подано напряжение питания.
Описание работы выключателя света
Модуль триггера построен по типовой схеме на логической интегральной микросхеме DD1 К561ТМ2. В схеме использован только один из двух имеющихся элементов данной микросхемы. С выхода (1) микросхемы DD1 управляющий сигнал идет на усилитель тока построенного на транзисторе VT2. Управляющий вывод тиристора VS1 подключен к эммитеру VT1 и при достижении на нем напряжения в 3В тиристор открывается, тем самым включая свет.
Поскольку полевой транзистор VT1 обладает очень большим сопротивлением перехода сток-исток-затвор, плюс в цепи сенсора включены мегаомные резисторы R1 и R2, то это препятствует появлению напряжения электросети на сенсорной пластине. Транзистор VT1 открывается под воздействием напряжения электросети, которое наводится на сенсор от руки человека.
Резистор R3 шунтирует вход 3 триггера DD1. Триггер изменяет состояние во время каждого положительного сигнала на входе 3. По причине этого сигнал на его выходе 1 изменяется на противоположный.
В то время, когда на выходе 1 триггера DD1 бывает лог.0, транзистор VT2 заперт и нагрузка отключена. При присутствии лог.1 на выходе 3, транзистор и соответственно тиристор открыты и в результате этого нагрузка подключается к электросети. При рабочих деталях и безошибочном монтаже устройство начинает работать сразу и в настройке не нуждается.
Детали сенсорного выключателя
Все резисторы типа МЛТ или С2-33. Транзистор VT1 – КП501 с любой буквой, или же возможно применить КП7131А9. Стабилитрон VD1 имеющий напряжение стабилизации 6…12В можно заменить на Д814А, КС 175А, Д808. Оксидный конденсатор С1 – К50-24, К50-29. Выпрямительные диоды VD2- VD5 с обратным напряжением не менее 300В заменимы диодами Д112-16, КД226В. Электролампа накаливания HL1 рассчитана на напряжение 220В. Транзистора VT2 возможно заменить на КТ815Б – КТ815Г, КТ940Б – КТ940Г, КТ630А – КТ630В.
Сенсорный выключатель собирают на печатной плате и устанавливают в подходящем по размеру корпусе из пластика. При пайке элементов нужно добиться, чтобы выводы радиодеталей были короткими (для ослабления воздействия помех).
Если возникнет необходимость изменить чувствительность сенсора, то это можно сделать путем подбора необходимого сопротивления R2. Сенсор можно изготовить из любого металла диаметром не менее 3 см.
Данный сенсорный выключатель света обеспечивает включение и выключение источника освещения имеющего мощность не более 60Вт. При большей мощности, тиристор необходимо разместить на радиаторе.
Выбор местоположения
Когда бра используются для освещения коридоров, нужно выполнять установку на расстоянии, приблизительно равном 2 м от пола
Для комфортного использования светильника следует выбрать наилучшее место установки. Лампа должна находиться в доступности и на такой высоте, чтобы все члены семьи могли ее включить. Особенно актуальна эта задача при установке парных бра, которые должны располагаться на одной линии.
Бра может являться основным источником света в коридоре. В длинных прихожих развешиваются несколько светильников симметрично на каждой стене.
Бра можно повесить и в ванной. Так как это помещение имеет особый сложный микроклимат, следует покупать влагозащищенные модели.
Чтобы правильно выбрать местоположение, нужно заранее провести расчеты. Оптимальная высота установки – 1,5 метра. Для моделей с вилкой рядом должна быть розетка, чтобы можно было подключить светильник к электросети.
Клавишные модели — как подключить светильник бра с выключателем?
Альтернативой прибором освещения с выключателем веревочного типа являются бра, включение/выключение которых происходит при помощи клавиши на стене. Зачастую конструкция таких изделий вместо цепочки предполагает только наличие контактов, которые вам нужно самостоятельно соединить.
Как видно на схеме, подключить такой настенный светильник-бра практически так же просто, как и модели предыдущего типа. Главное, помните о следующих моментах:
- вводная фаза должна идти на выключатель;
- фаза от выключателя должна заходить обратно на осветительный прибор;
- ноль и землю соединяйте в данной ситуации напрямую.
Важно! Будьте внимательны, в большинстве изделий из Китая и некоторых других моделях бра все провода могут быть покрыты изолирующим материалом одного цвета. Чтобы не запутаться и обеспечить для себя безопасность во время ремонтных работ или обслуживания светотехники, пометьте все контакты при помощи разноцветной изоленты либо кембриков
Производители
Хлопковый выключатель “Экосвет”
Снижение цен на электронику делает нецелесообразным изготовление акустических выключателей света своими руками. Выключатель “Экосвет” работает со всеми видами ламп на 220 В. Технические характеристики:
воспринимаемый звук – от 30 до 150 дБ;
уровень защиты корпуса – IP30;
температура эксплуатации – от -200С до +400С;
цена – 350 руб.
Устройство крепится саморезами за крепежные лапки. Принцип работы заключается во включении и отключении нагрузки по одному хлопку. Выключатель не следует располагать в помещениях, где может присутствовать посторонний звук. Допускаются ложные срабатывания, несмотря на то, что он настроен преимущественно на хлопки.
“Экосвет” подключается к сети 220 В по схеме подключения плавного акустического выключателя, изображенной на рисунке выше. При этом видно, что он связан с обычным выключателем, который нужен для того, чтобы обесточить схему и вывести ее из работы.
Схема подключения хлопкового выключателя “Экосвет”
Выключатель “Claps”
Современная модель выключателя “Claps” – это одна из новых разработок, где звук обрабатывается микропроцессором. Устройство настроено на несколько хлопков и не реагирует на другой посторонний звук. При этом обязательным условием для включения или отключения света является подача сигналов подряд. В одном помещении можно устанавливать несколько таких выключателей, реагирующих на определенное количество хлопков. Для этого на электронной плате устройства нужно установить перемычку в определенное положение. Таким образом, подавая нужное количество равномерно следующих друг за другом сигналов, можно управлять несколькими приборами, например, источниками света, вентилятором, увлажнителем воздуха, музыкальным центром и другими.
Открывание с помощью электропривода штор хлопками может произвести впечатление на гостей. Устройство управления имеет размеры спичечного коробка и может легко быть спрятанным в корпусе прибора или в подрозетнике выключателя. Под версию “Claps Plug” можно легко приспособить любой бытовой прибор с электрическим шнуром, который будет включаться по звуку.
Хлопковый выключатель “Claps Plug”
Подобное срабатывание лучше защищает от постороннего шума. Этим модель отличается от акустического выключателя. Лампы могут быть любые. По сравнению с предыдущей моделью, цена устройства значительно выше (2450 руб.).
Если в хлопковом выключателе предусмотрено плавное включение нагрузки, то с люминесцентными лампами он работать не будет. Выключатель “Claps” с ними можно использовать.
Как действует акустический выключатель
Микрофон или акустический датчик преобразует звуковые колебания в электрический сигнал. После усилителя звуковой частоты ЗЧ сигнал детектируется, постоянное напряжение подается на базу транзисторного ключа, в нагрузку которого включена обмотка реле. После превышения порогового уровня на базе ключ срабатывает, и реле замыкает контакты питания 220 В электроприемника. При повторной звуковой команде схема автоматически отключается и прекращается протекание тока в светильнике или электроприборе.
Технические характеристики
Типовые технические характеристики акустического устройства с эксплуатацией в жилом объекте:
- вес нетто (без упаковки) 30 – 60 г;
- габаритные размеры 40*40*15 –86 *86 *26 мм;
- напряжение бытовой сети 220 В;
- максимальный ток нагрузки 5A;
- мощность нагрузки200–1100Вт;
- регулировка звуковой чувствительности 20 –150 дБ;
- класс защиты корпуса IP30 – IP34;
- относительная влажность от 20% до 60%;
- температура эксплуатации от 0°С до +40°С;
- срок гарантии изделий 12–24 месяца.
Составляющие детали
Стандартный акустический выключатель состоит из следующих деталей, запаянных на печатной плате:
- транзисторов и диодов;
- диодного моста и стабилитрона;
- микросхем триггера и компаратора;
- резисторов и конденсаторов;
- микрофона и реле.
Плата помещается в крепкий пластиковый корпус защелками.
Отличия между хлопковым и звуковым (голосовым) выключателем
Голосовые управляющие устройства сложнее переключателей «хлопкового» типа. В них задействованы специальные активные фильтры на микросхемах, выполняющие функции декодера команд. Они распознают последовательность гласных звуков определенной частоты и длительности, игнорируя акустические помехи.
Назначение, область применения, место установки
Одноклавишные модели предназначены для включения/выключения одного электрического прибора или одновременного управления несколькими устройствами:
- потолочных или настенных светильников (независимо от количества ламп);
- вентиляторов (вытяжных, приточных, напольных или потолочных);
- водонагревателей (проточных или накопительных);
- приборов наружного освещения;
- декоративной подсветки наружных фасадов зданий.
Выключатели устанавливают в месте, наиболее удобном для последующего использования. Например, изделия для управления освещением в помещениях устанавливают вблизи входных дверей. Раньше такие выключатели монтировали на уровне головы человека среднего роста. По современным эргономическим требованиям их, в основном, монтируют так, чтобы не было необходимости поднимать руку (то есть на высоте 80-100 см от уровня пола).
Основные виды
На рынке присутствует много различных моделей, но особым спросом пользуются настенные выключатели. Их можно классифицировать по следующим признакам:
- По способу крепления к стенке: внешние (такой вариант используется при так называемой наружной проводке), внутренние (этот вариант можно отнести к одному из самых распространённых, встретить его можно абсолютно везде, где необходимо подключение к электросети).
- По способу подсоединения: оборудованные винтовыми подсоединениями проводов. Недостатками такого варианта является ослабление контактов, из-за чего их часто приходится поджимать; переключатели бра с обычными зажимами — такой вариант отличается быстрым монтажом и незамысловатой конструкцией. Кроме того, такая конструкция надёжна и долговечна.
Применение хлопкового выключателя
Акустический (или хлопковый) выключатель создан для управления электричеством в различных помещениях дистанционно, то есть не прикасаясь непосредственно к тумблеру. Данное приспособление действует по хлопку в ладоши. Помимо источников освещения акустический регулятор может активировать катушки контакторов, преобразователи тока, климатические системы и иное электрическое и электронное оборудование — главное, чтобы хватало мощности.
Акустические выключатели в жилых помещениях
Звуковые выключатели оптимально подходят для сравнительно тихих помещений в доме: спален, библиотек, кабинетов, кладовых, погребов. Установка подобного устройства в спальне позволит вам не вставать с кровати для выключения света после того, как вы почитаете на ночь любимую книгу и удобно устроитесь под одеялом. Чтобы комната погрузилась в уютный, обволакивающий мрак, нужно просто похлопать в ладоши.
Установка хлопкового выключателя в спальне позволяет не вставать с кровати для выключения света
Монтировать подобные приборы в шумных местах и помещениях нецелесообразно, поскольку посторонние звуки будут регулярно провоцировать несанкционированную активацию устройства. В связи с этим звуковой выключатель не подходит для офисных и рабочих помещений, для кухонь, столовых и гостиных.
Хлопковый выключатель очень пригодится в быту людям, передвигающимся на инвалидной коляске, также он будет полезен детям. Как правило, в целях безопасности в детских комнатах электроустройства располагают на высоте 1,7 м. Для того чтобы самостоятельно включить или выключить свет, ребёнку приходится вставать на табуретку, а это также небезопасно: малыш может потерять равновесие и упасть. Если вы установите хлопковый выключатель, ребёнок не будет каждый раз к вам обращаться с просьбой включить или погасить свет. Он просто хлопнет в ладоши и от этого свет зажжётся или погаснет.
Освещение межэтажного пространства
При помощи выключателя, реагирующего на хлопок, можно контролировать свет на площадке между этажами. Для этого он должен быть снабжён фотореле. Восприимчивость датчика движения контролируется делителем напряжения с резистором, создающим фотодиод. Если использование датчика движения не принципиально, его можно отключить. Для этого необходимо выставить резистор на самое низкое значение.
При помощи выключателя, реагирующего на хлопок, можно контролировать свет на площадке между этажами
При освещении межэтажного пространства можно использовать микросхему К176ЛА7. При её применении автомат активации электричества не дребезжит на верхних и нижних показателях. С помощью электретного микрофона принимается акустическая волна и трансформируется в электрический импульс. Затем за счёт применения трехэлектродных транзисторов импульс принимают логические участки микрочипа, производящие сигнал продолжительностью до 10 секунд. В эти 10 секунд лампа находится в активированном, т. е. включённом состоянии. Чтобы её отключить на светлое время суток, нужно подать сигнал с выхода элемента.
Дистанционные
Это выключатели, которые срабатывают от сигнала пульта дистанционного управления. Встречаются и комбинированные модели: например, сенсорный выключатель с пультом ДУ. Дистанционные выключатели не очень распространены, потому что стоят довольно дорого. К тому же пульты имеют свойство теряться.
Но есть и свои плюсы. Во-первых, с дистанционными выключателями вам не придется портить стены: достаточно будет просто вооружиться саморезами или двухсторонним скотчем и закрепить выключатели в нужных местах. И никаких проблем со стационарной проводкой. Во-вторых, вы сможете включать и выключать лампочки из любой точки квартиры или дома и почувствовать себя повелителем света.
Возвращение ретро
Выключатель для настенного светильника с цепочкой
Выключатель с веревочкой применялся для контроля над освещением еще до распространения электрических ламп: к веревке прикреплялся колокольчик, на звук которого приходила служанка, чтобы погасить свечу. Когда в быт прочно вошло электричество, выключатель веревочный в модифицированном виде (конструкция, заточенная под то, чтобы разомкнуть электрическую цепь) долгое время продолжал оставаться частью интерьера, не в последнюю очередь благодаря дизайнерским возможностям, которые предоставляет такая конфигурация.
Выпускаются модели с дизайном рукояти и капсулы для шнурка, рассчитанным на использование в определенном стиле интерьера (классицизм, рококо, ампир и пр.). Цепями и шнурами стали оснащать не только выключатели для потолочных светильников, но и настенные и настольные приборы.
Возвращение ретро
Выключатель для настенного светильника с цепочкой Выключатель с веревочкой применялся для контроля над освещением еще до распространения электрических ламп: к веревке прикреплялся колокольчик, на звук которого приходила служанка, чтобы погасить свечу. Когда в быт прочно вошло электричество, выключатель веревочный в модифицированном виде (конструкция, заточенная под то, чтобы разомкнуть электрическую цепь) долгое время продолжал оставаться частью интерьера, не в последнюю очередь благодаря дизайнерским возможностям, которые предоставляет такая конфигурация.
Выпускаются модели с дизайном рукояти и капсулы для шнурка, рассчитанным на использование в определенном стиле интерьера (классицизм, рококо, ампир и пр.). Цепями и шнурами стали оснащать не только выключатели для потолочных светильников, но и настенные и настольные приборы.
В британских домах выключатель дергалка и поныне является единственным типом устройства управления освещенностью, допускаемым к использованию для ванных комнат. Специалисты страны считают, что только этот тип устройства, не допускающий даже непреднамеренного прикосновения к частям, несущим электрическую нагрузку, способен обеспечить достаточную безопасность в помещении с высокой влажностью воздуха.
Выводы и полезное видео по теме
Все, что необходимо знать о выключателях:
Сравниваем электроустановочные устройства от разных производителей:
Что обозначает маркировка степени защиты корпуса:
Современные выключатели – сложные устройства, позволяющие сделать быт человека максимально комфортным. При этом они еще и помогают экономить электроэнергию, это касается высокотехнологичных моделей, оснащенных датчиками освещенности и движения. Производители выпускают изделия различного оформления, что позволяет им легко вписываться в интерьеры самого разного стиля. Среди разнообразия моделей легко подобрать для себя максимально подходящий вариант, нужно только определить, какой именно выключатель нужен для существующих условий эксплуатации.
