Как и чем соединить провода СИП-3 в пролете и шлейфах на ВЛЗ 6-10кв.

Варианты исполнения

Прокалывающая соединительная арматура производится в двух вариантах исполнения, в зависимости от функционального назначения. Расскажем кратко о каждом из них.

Устройство для соединения неизолированных и изолированных проводов. Конструкция (см. рис.4) и принцип действия были описаны выше. Основное назначение – подключение СИП к силовым жилам или линии заземления магистрали.

Зажимы для соединения СИП между собой. Особенность конструктивного исполнения таких устройств заключается в том, что контакты на обеих проушинах имеют прокалывающие изоляцию зубья. Соответственно, для затяжки используется два болта. Принцип работы зажима, такой же как у предыдущего варианта исполнения. Внешний вид устройства представлен ниже.

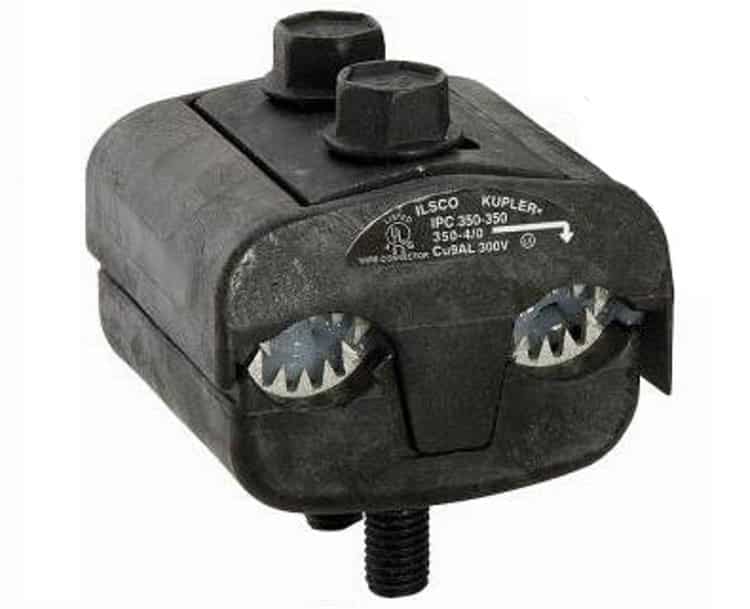

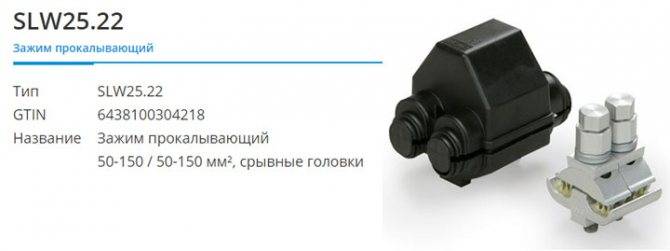

Прокалывающий зажим для соединения СИП-СИП

Ошибка №1 – Сторона магистрали и ответвления

Каждый прокол имеет две стороны плашки. Причем одна из них рассчитана на подключение к основной магистрали СИП, а другая – для ответвительного ввода.

При монтаже следует строго соблюдать стороны магистрали и ответвления.

Места установки на каждом зажиме имеют соответствующую маркировку. Одна сторона под большее сечение (магистраль), другая под меньшее (отвод).

Там, где вставляется кабель или отвод, обычно стоит изолирующий колпачок.

Легче всего ориентировать именно по нему. Если электрик перепутает стороны, то это приведет к ухудшению контакта.

Магистраль будет передавлена с чрезмерным усилием, а изоляция жилы кабеля даже не прокушена до конца.

Возможно также разрушение самого зажима в процессе затяжки.

У отдельных производителей есть специальные ответвительные зажимы для абонентских линий, с которыми точно ничего не перепутаешь.

Они очень удобны именно для многоразовых подключений ответвления к СИП.

Провод можно будет менять и переподключать на нижних болтовых контактах сколько угодно раз, не нарушая основной прокол.

Модели сжимов

Чтобы выполнить ответвление от магистральных линий кабелей, необходимо использовать качественные сжимы. При выборе требуется ознакомиться с основными характеристиками моделей.

Сжим ответвительный У-733 м16-35/о1.5-10

Продукция от производителя из Франции Schneider Electric. Монтируется изделие снаружи. Изготавливается из алюминия и меди. В устройстве нет защитного покрытия, соединение винтовое. Температурные показатели применения варьируются в диапазоне −25+60 градусов, установки −5С +60. Цена равна примерно 40 р.*

Вам это будет интересно Измерение сопротивления

Плюсы:

  • качество сборки;
  • изготовлен из алюминия и меди;
  • большой диапазон температур эксплуатации.

Минусы:

защитное покрытие поверхности отсутствует.


Сжим ответвительный У-733 м16-35/о1.5-10

Сжим ответвительный У-731 м4-10/о1.5-10

Предназначаются для осуществления ответвлений от кабелей и проводов с напряжением до 660 В. Предварительно снимается изоляция на месте монтажа без разреза проводника. Гарантийный период равен 10 годам. Изготавливается корпус из поликарбоната, устойчив к горению. Материал контактного материала — анодированная сталь. Стоимость равна приблизительно 70 р.

Плюсы:

  • качество сборки;
  • изготовлен из поликарбоната и качественной стали;
  • продолжительный период использования.

Минусы:

корпус имеет негерметичную конструкцию.


Сжим ответвительный У-731 м4-10/о1.5-10

Сжим ответвительный У-734 м16-35/о16-25

Изделие от разработчика Hegel. Материалы изготовления — полипропилен и сталь. Огнеупорность корпуса составляет 650 градусов. Цвет сжима черный, число контактов — 2. Установка происходит посредством завинчивания болтов, защелкивания корпуса на узле. Применяется преимущественно для ответвлений от магистралей кабелей и проводов. Цена примерно составляет 35 р.

Плюсы:

  • изготовлен из полипропилена и стали;
  • огнестойкость;
  • простота монтажа.

Минусы:

корпус обладает негерметичной конструкцией.


Сжим ответвительный У-734 м16-35/о16-25

Способы соединения СИП провода с медным неизолированным кабелем

СИП провода сегодня считаются самыми доступными и надежными для прокладки частных электрических сетей. Они бывают различной толщины, отличаются разными типами изоляции, а также могут различаться количеством жил, поэтому позволяют решать разноплановые задачи. Но жилы в СИП проводах выполнены из алюминия, что вызывает определенные сложности при соединении их с кабелями с жилами из других металлов.

В частности, не рекомендуется соединять СИП кабель с голым медным проводом через метод скрутки – это не только не обеспечит качественную передачу тока по проводам, но и может спровоцировать довольно серьезную угрозу. Если соединить между собой алюминиевую жилу СИП кабеля и голый неизолированный провод из меди, может возникнуть короткое замыкание, что приведет к возгоранию.

Существуют более надежные и безопасные способы соединения СИП кабеля с проводами из меди. Наиболее распространенными и простыми являются следующие варианты:

  • соединение проводов с помощью клемм
  • использование для соединения ответвительных сжимов
  • применение болтов, шайб и гаек

Каждый из перечисленных способов считается относительно простым и может быть использован для соединения провода из алюминия с голым проводом из меди. Достаточно следовать инструкциям.

Подключение СИП к кабелю на фасаде

При направлении проводки от опоры к фасадной части здания, крепление кабеля может быть реализовано при помощи надежных и износоустойчивых анкеров. Объединить провода энергоснабжения и создать надежную сеть можно за счет использования прокалывающего зажима. Описанная нами технология поможет быстро, безопасно, доступно и надежно решить проблему с энергоснабжением частного дома или расположенных рядом с ним построек. К преимуществам соединительной комплектующей этого типа также можно отнести простоту выполнения установочных работ, доступную стоимость и устойчивость к пагубному воздействию окружающей среды.

Техника безопасности

Кабель СИП изготавливается в соответствии с ГОСТ 31946-2012, который предписывает использование провода для организации уличных воздушных линий электроснабжения. Изоляция выполнена из полиэтилена, стойкого к воздействию ультрафиолетового света и низких температур, но поддерживающего горение. Существует версия СИП с дополнительной маркировкой литерой «н», рассчитанная на укладку вдоль стены дома. Изолятор выполнен из самозатухающего полимера и не поддерживает горение. Но независимо от разновидности кабель СИП нельзя использовать внутри дома.

Ввод СИП в здание с коммутацией к счетчику приводит к постепенному ослабеванию зажима. Алюминиевые жилы деформируются, а разница коэффициентов температурных деформаций сердечника и клеммы усиливает негативный эффект. Перегрев проводки приводит к разрушению изоляции, которая при горении выделяет ядовитый дым. Кабель СИП недопустимо крепить на сгораемых стенах на улице. Все фиксаторы должны изготавливаться из негорючих материалов.

Монтажные работы следует осуществлять на линии, отключенной от подстанции. Прокалывающие зажимы можно устанавливать на кабели СИП, находящиеся под напряжением, но работы должны выполнять сотрудники сбытовой компании. При монтаже необходимо использовать защитные электротехнические перчатки и инструмент с диэлектрическими рукоятками, выдерживающими напряжение не ниже 600 В.

Монтаж опор для ВЛЗ-10кв

Провод СИП-3 может монтироваться как на новые опоры, так и на уже существующие, взамен голых проводов АС-50-70-95-120. Естественно с заменой всей несущей, крепежной арматуры и изоляции. Замена старой ВЛ-10кв на новую ВЛЗ с проводами СИП-3 называется реконструкцией.

И реконструкцию и новое строительство обязательно выполняют по проекту.


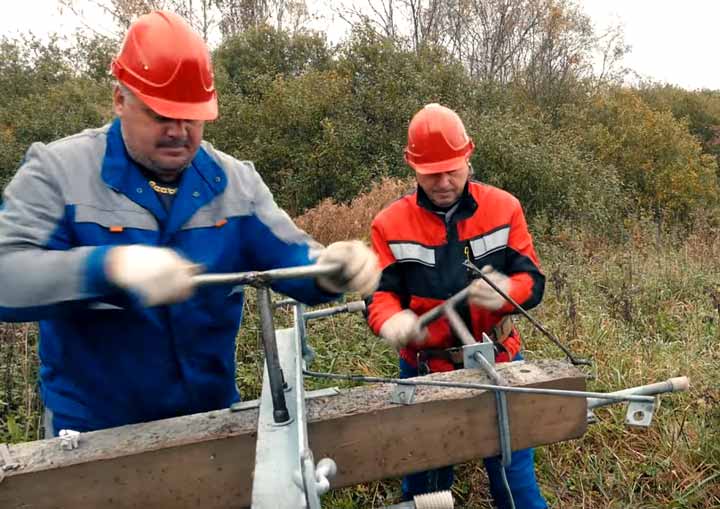

Чаще всего монтаж новой ВЛЗ начинают с установки анкерных опор. Еще до подъема стойки анкерной опоры, на земле, на ней закрепляют необходимое количество траверс.

Для предотвращения коррозии, а также в силу того, что линия должна быть необслуживаемой, необходимо использовать оцинкованные траверсы. В противном случае, вам через несколько лет придется заново подниматься на каждую опору и для защиты от ржавчины перекрашивать выцветшие траверсы.

Траверса сразу заземляется. Делается это через присоединение плашечным зажимом и стальным прутом диаметром минимум 10мм (сечением 78,5мм2) к заземляющему выпуску на макушке опоры.

На ж/б опорах допускается как сварное присоединение, так и болтовое. На деревянных рекомендуется использовать в первую очередь плашки.

На многостоечных анкерных опорах количество заземляющих спусков должно быть не менее двух. В качестве таковых можно использовать элементы продольной арматуры железобетонных стоек СВ-105-110.

Все металлоконструкции здесь (крепление подкоса, сама траверса) заземляют сверху, через заземляющий выпуск. Не требуется делать отдельный спуск выполненный прутом или полосой, непосредственно по телу опоры до земли.

Изоляторы на траверсу желательно не накручивать на земле до момента установки опоры, во избежание случайного повреждения и боя при монтаже спецтехникой. Частично оборудованную стойку с помощью автокрана или бурокрановой машины устанавливают в нужной точке.

Затем монтируются один или два подкоса. Их число зависит от схемы трассы и определяется проектом.

Опора должна быть заглублена не менее чем на 2,3-2,5 метра. После этого монтируются промежуточные опоры.

Последовательность монтажа

Для соединения с помощью биметаллических гильз ГАМ необходимо:

  1. Снять изоляцию с жилы кабеля СИП и надеть муфту.
  2. Деформировать фиксатор 6-гранной оправкой, перемещая инструмент вдоль гильзы и выполняя последовательные сжатия.
  3. Очистить от изоляции медный кабель, вставить в муфту и зафиксировать жилы 6-гранной оправкой. Длина оголенного участка зависит от габаритов гильзы.
  4. Надеть на металлические элементы усадочную трубку, для повышения герметичности можно использовать несколько защитных чехлов.

Если предполагается использование зажимов, то необходимо подвести кабель к стене дома и зафиксировать анкером. Затем на провода (магистральный и ответвления) надевают фиксатор и затягивают болт. Необходимо соблюдать правила монтажа: при слабом усилии на ключе контактные штыри плохо проникают в сердечники кабелей. На оголенные концы надевают защитные колпачки.

Основные производители

Чтобы избежать неприятностей при покупке провода или кабеля, следует обращать внимание не только на основные параметры изделия, но и на его производителя. Так как некачественные модели могут иметь меньшее сечение, низкую устойчивость диэлектрика к различным типам воздействия и т.д

Если вы уже приобрели самонесущий изолирующий провод и не уверенны в его качестве, проверьте, соответствует ли сечение заявленному в паспорте. Как определить сечение в домашних условиях, рассказано в соответствующей статье — .

Если вы только собираетесь купить СИП, обратите внимание на таких изготовителей:

  • Камский кабель;
  • Рыбинсккабель;
  • ГК «Севкабель;
  • Москабель.

Используя провода вышеперечисленных заводов, вы можете быть уверены в их соответствии заявленным характеристикам.

Способы соединения СИП кабеля

Существует несколько способов соединения двух СИП кабелей разного или одинакового сечения. Самый простой из них – скручивание с последующей спайкой. Чтобы соединить провода между собой, выполните следующие действия:

зачистите медные жилы обоих проводов (достаточно будет двух-трех см)
приложите их друг к другу и тщательно скрутите

Обратите внимание, что расстояние между жилами должно быть минимальным. При образовании больших зазоров контакт будет не достаточно качественным
при помощи специального аппарата осуществите сварку и спайку двух концов
тщательно изолируйте место соединения

В качестве изоляции можно использовать специальную клейкую ленту или колпачки, которые предназначены специально для этой цели.

Соединить два СИП кабеля между собой можно также с помощью простых болтов. Стоит отметить, что созданное таким способом соединение, по мнению профессиональных электриков, является самым качественным, надежным и долговечным. Процесс соединения отличается простотой – соединить два провода можно самостоятельно в короткие сроки. Для этого необходимо выполнить ряд процедур:

  • зачистить жилы обоих проводов. В данном случае длина зачищаемого участка зависит от объема болта
  • зачищенную жилу загнуть в форме петли
  • петлю надеть на болт
  • сверху расположить промежуточную шайбу

Есть и другие способы соединения двух СИП проводов, но все они требуют наличия определенных навыков и специальных инструментов, поэтому используют их крайне редко, тем более для прокладки частной электросети.

Различие по материалу исполнения

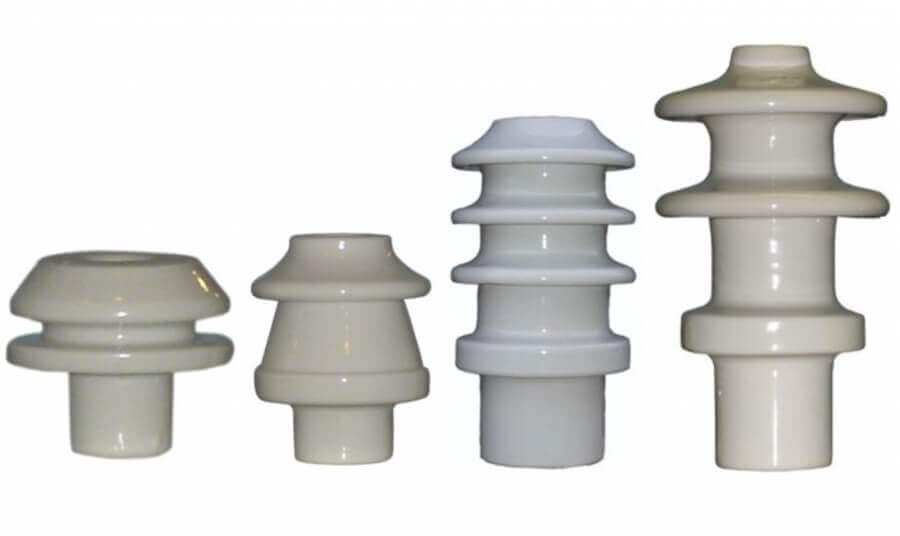

Чтобы рассмотреть классификацию видов и типов изоляторов нужно сначала разобраться, как их различают. Итак, в первую очередь они классифицируются по материалу изготовления:

  1. Фарфоровые.
  2. Стеклянные.
  3. Полимерные.

Фарфоровые можно назвать классикой, такие применялись раньше даже при наружной проводке в домах. Обычно они белого цвета, но могут быть и других цветов. Такие можно увидеть на разных электроустановках. Достоинством является то, что они выдерживают большие нагрузки на сжатие, обладают хорошими диэлектрическими свойствами.

Однако они бьются и ломаются. Отсюда возникает необходимость регулярной проверки их целостности, а часто для этого приходится отключать электроустановку и вытирать с них масло, пыль и другие загрязнения. Также проблемой является их большой вес.

Стеклянные, хоть и боятся ударов, но для контроля их целостности достаточно визуального осмотра, что можно провести и без отключения напряжения. В настоящее время в воздушных линиях электропередач, в качестве подвесных изоляторах они вытесняют керамику, в том числе и потому что меньше весят, а также в производстве дешевле.

Полимерные используются в помещении, на улице редко, в качестве исключения. Можно иногда увидеть опорные изоляторы из полимеров на ВЛ 10 кВ или других напряжений средней величины, но редко, или на неответственных линиях. Это обусловлено тем, что с течением времени и под действием УФ-излучений они стареют, внутренняя структура распадается и ухудшаются их электрические и механические характеристики.

Однако для оборудования, которое доступно для регулярного обслуживания и ремонта они применяются часто. Например, это могут быть опорные изоляторы шин в трансформаторных подстанциях и распределителях.

Правила ввода в дом

После того как кабель СИП был подведен от воздушной линии до стены дома, перед владельцем возникает вопрос, как правильно завести его в дом? Допустимо ли это делать, используя кабель СИП, или же это должен быть медный кабель, который необходимо заводить внутрь дома, предварительно соединив его с основным магистральным проводом? Чтобы дать правильный ответ на этот вопрос, необходимо вначале ознакомиться с рядом нормативных документов. Прежде всего, нужно обратиться к ПУЭ, где отсутствуют какие-либо указания о том, что кабель СИП можно заводить внутрь жилых помещений.

В другом документе ГОСТ Р 52373−205 говорится, что кабель СИП можно использовать исключительно для прокладки воздушных линий. Хотя если внимательно прочитать п. 10.3 данного ГОСТа, то СИП кабель можно проводить по стене здания, однако это нужно делать, соблюдая следующее требование — прокладка провода по горючим основаниям должна выполняться только в гофре или кабель-канале.

Ввод кабеля

На основании вышесказанного становится ясно, как именно необходимо выполнять ввод в дом электрического кабеля. Первым делом нужно поставить на фасаде дома пломбируемый бокс. Он обязательно должен быть уличного исполнения и иметь уровень защиты не ниже IP65. Уже в него устанавливаем автоматический выключатель — двух или четырехполюсный — всё зависит от напряжения (220 или 380 В). К автомату подводим СИП кабель, а от автомата ведем в здание подходящий требованиям кабель.

К примеру, это может быть провод марки ВВГнг сечением 10 мм2. Место ввода кабеля в дом обязательно армируется пластиковой или стальной трубой. Для автомата старайтесь установить номинальный ток на ступень выше тока автомата, который установлен у вас в электрощите.

Неправильный вариант монтажа

Также возможен и другой вариант — кабель вводят в здание напрямую без установки на фасаде дома бокса с автоматическим выключателем. Такой вариант вполне допустим, даже несмотря на то что это будет несколько противоречить правилам. К этому способу прибегают многие электрики и фирмы. Не против него и контролирующие организации, которые без каких-либо замечаний принимают такой вариант монтажа. Хотя если вы всё-таки хотите себя обезопасить от возможных проблем, то советуем вам выбрать именно первый вариант ввода.

Допустимое расстояние

Чтобы после подключения дома к главной электромагистрали не возникло проблем, это необходимо делать с соблюдением определенных правил. Кабель СИП, который был введён в дом без их учета, может однажды привести к пожару и даже поражению человека электрическим током. Если обратиться к требованиям ПУЭ, то в них приведены следующие расстояния, которые должны быть соблюдены при вводе в дом кабеля СИП:

  1. Ответвительная опора должна располагаться от фасада здания не дальше, чем на 10 м.
  2. Опора ВЛ должна быть установлена не дальше, чем на 25 м от фасада здания.
  3. Опору ВЛ следует располагать не дальше, чем на 15 м до ответвительной опоры.
  4. Проложенные кабели должны провисать в пролете ВЛ не более, чем на 6 м.
  5. Монтаж кабелей на фасаде здания разрешается выполнять на высоте не менее 2,7 м.

Tags: , автомат, бра, вид, выключатель, дом, , зажим, знак, кабель, как, конструкция, , , матрица, монтаж, номинал, обжим, подключение, правило, провод, прокладка, , работа, ремонт, ряд, сад, свет, светильник, соединение, сопротивление, средство, тен, тип, ток, , фасад, щит, электрощит

Опорные

предназначены для изоляции проводов от опор. Опорные изоляторы работают на сжатие, растяжение или изгиб и подразделяются на штыревые (насаживаемые на опорные штыри или крючки) и стержневые, которые прикрепляются у основания болтами или винтами.

ОПОРНЫЕ
ШТЫРЕВЫЕСТЕРЖНЕВЫЕ
ФАРФОРОВЫЕСТЕКЛЯННЫЕ ПОЛИМЕРНЫЕФАРФОРОВЫЕСТЕКЛЯННЫЕПОЛИМЕРНЫЕ
ШФ 10Г, ШФ 20Г, ШФ 20Г1ШС 10, ШС 20, ШТИЗ 10, ШТИЗ 20ШПУ-10, ШПУ-20, ШПУ-35, НП-18, ТП-20, ОНШП-10-20, ОНШП-20-10, ОНШП-35-10, ОНШП-35-20ИОР10-7,5-III-УХЛ, И4-80 УХЛ, Т2ИШОС-10-8 (С4-80 II), ИШОС-10-20, ИШОС-20-10ОСК 4-10, ОСК 6-10, ОСК 12,5-10, ОСК 8-35, ОСК 10-35, ОСК 12,5-35, ОСК 10-110 ОТК 20-110 СТАН-6-110, СТАН-10-110 ОНШП-10-20, ОНШП-20-10, ОНШП-35-20 ИОРП-10

Для крепления изоляторов, в качестве комплектующих изделий предлагаем:

Соединение СИП-3 в пролете

Для соединения проводов СИП-3 в пролете можно применять несколько видов гильз. Например обжимные соединители от фирмы Niled — MJRP.

На изолированных линиях низкого напряжения ВЛИ-0,4кв применяются аналогичные соединительные гильзы MJPT или ГСИ-Н.

Для монтажа обжимного соединителя вам обязательно понадобится механический или гидравлический пресс со специальными матрицами E173 и E215.

Чтобы обеспечить надежную герметизацию соединения, необходимо выполнить обжатие крайних поясков гильзы, имеющих металлические кольца.

Характеристики соединительных гильз:

NiledSicam

Niled MJRP

Sicam MJPT G28

Если у вас нет в наличии пресса, изолированные провода в пролете можно соединить еще одним способом. Особенно он распространен при оперативном аварийном ремонте в случае обрыва СИП-3.

Для этого применяются соединительные зажимы цангового типа — MHV. Для них не требуется пресс.

Соединяемые концы провода по очереди зачищают от изоляции на длину чуть меньше половины длины зажима.

После этого вставляют до упора в цанговый зажим и с помощью двух стандартных рожковых гаечных ключей затягивают соответствующую гайку-колпачок. Затяжка происходит до момента отрыва цанг внутри зажима.

Этот момент должен сопровождаться характерным щелчком.

Характеристики цанговых зажимов для ВЛЗ:

При монтаже на защищенном проводе ВЛЗ-6-10кв цанговые зажимы должны устанавливаться в комплекте с надвижными или термоусаживаемыми чехлами. Причем здесь нужно использовать высоковольтные толстостенные термотрубки.

Не забудьте перед соединением проводов, предварительно одеть термоусадку на сам СИП-3. И только потом осуществлять их гильзование.

После срыва, термоусаживаемый чехол надвигают на затянутый зажим и с помощью газовой горелки разогревают трубку, постепенно смещая зону разогрева от середины к краям.

Снятие изоляции

Перед тем, как соединить провода любым из восьми известных способов, электрику предстоит провести подготовительную работу, а именно очистить жилку от защитной пленки. Для работы понадобится всего лишь монтерский нож. Проделать эту операцию сможет каждый, но при этом нужно следить за тем, чтобы не повредить жилку проводки. Поэтому нужно прислушиваться к рекомендациям опытных электриков и выполнять все их советы:

  • Кабель кладут на стол или ровную доску;
  • Плотно прижимают к доске пальцем;
  • Нож вдавливают в изоляцию под углом;
  • При снятии изоляционного шара двигаться должен провод, но не нож;
  • Сделав круговой надрез, легко натягивается оболочка и снимается с кабеля.

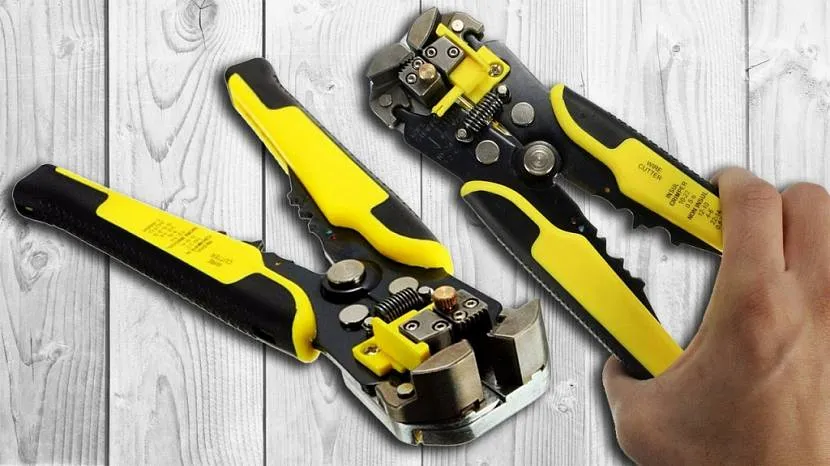

Электрики пользуются стриперами для снятия изоляции с кабеля. Источник yandex.ru Современные электрики пользуются для снятия защитного слоя стрипером. Этот инструмент может быть механическим, полуавтоматическим и автоматическим. Его достоинством является то, что жила после операции остается невредимой.

Преимущества

В сравнении с кабелем, традиционно применяемым для этих целей, провод СИП имеет определённые преимущества, выражающиеся в следующем:

  • При его прокладке невозможно перехлёстывание фазных проводников, нередко случающееся с обычными проводами;
  • Подключение изолированным кабелем может быть выполнено своими руками;
  • СИП обеспечивает высокую надёжность доставки энергии при любых климатических условиях;
  • Изделия этого класса отличаются высокой прочностью, относительно низкой стоимостью и долговечностью.

Помимо этого, при эксплуатации этих проводов заметно снижаются реактивные потери за счет особых свойств изоляционной защиты. Конструктивные особенности СИП способствуют упрощению его прокладки в процессе проведения монтажных работ.

По составу соединяемых проводов эти изделия делятся на несколько классов, отличающихся по своему назначению.

Расстояние между фонарными столбами, опорами освещения

При установке фонарных столбов, осветительных опор в городе, вдоль дороги, расстояние между опоры наружного освещения города определяется исходя из количества осветительных фонарей установленных на опоре, их мощности и высоты установки светильника над дорогой. Расстояние между осветительными столбами железобетонными при установке фонарных столбов вдоль дорог определяется по этой же таблице. Расчет расстояния между опорами освещения выполнен на основании норм освещенности дорог. Данный расчет позволяет ответить на вопросы: “Сколько метров между фонарными столбами освещения?”, “Какое расстояние между фонарными столбами?”, “Какой пролет между столбами освещения?”. Отношение шага светильников к высоте их подвеса на улицах и дорогах всех категорий должно быть не более 5:1 при одностороннем, осевом и прямоугольном размещении светильников и не более 7:1 при шахматной схеме размещения. В таблице даны максимальные расстояния между опорами освещения с учетом требуемой освещенности дорожного полотна.

Количество и тип светильника,на одной опоре Высотаустановкисветильника, метр Расстояниемежду опорами освещения, м Тип осветительной лампымощность, Вт Установленнаямощность освещения на 1 км,кВт
4 Х ЖКУ 50-400-00120 (ВМО20, ОГКС 20)65ДНаТ 40030
1 Х ЖКУ 30-250-0011236ДНаТ 25016,5
1 Х ЖКУ 40-250-0011236ДНаТ 25016,5
1 Х ЖКУ 50-250-0011236ДНаТ 25016,5
2 Х ЖКУ 40-250-0011231ДНаТ 25019,5
2 Х ЖКУ 50-150-00111,335ДНаТ 15010
1 Х ЖКУ 30-250-0011239ДНаТ 25015,5
1 Х ЖКУ 40-250-0011233ДНаТ 25018
1 Х ЖКУ 50-250-0011245ДНаТ 25013,5
1 Х ЖКУ 40-250-0011236ДНаТ 2508
1 Х ЖКУ 30-150-0011239ДНаТ 1509
1 Х ЖКУ 40-250-0011239ДНаТ 25015,5

Сколько метров между опорой и дорогой при выполнении электромонтажа столбов освещения

Электромонтаж светильников наружного освещения осуществляется на опорах уличного освещения, мачтах осветительных, столбах линий электропередач и других сооружениях. Чтобы осветить ту или иную часть территории улицы, требуется смонтировать систему наружного освещения согласно нормам установки электроопор.

Электромонтаж опоры наружного освещения требуется выполнять в соответствии с нормами ПУЭ “Правила устройства электроустановок”.

Минимальное расстояние от края проезжей части дороги до опор освещения:

Установка опор уличного освещения вдоль дорог, улиц, площадей должна быть выполнена на расстоянии не менее 1 метра от бордюра дороги на магистральных улицах с интенсивным автомобильным движением, и осветительные опоры располагают на расстоянии не менее 0,6 метра от бордюра на других дорогах. Это расстояние допускается уменьшить до 0,3 метра при отсутствии маршрутов движения городского транспорта и грузовых автомобилей, что допускают нормы. При отсутствии бордюра расстояние от дороги до опоры освещения должно быть не менее 1,75 метра. На территориях предприятий расстояние от осветительной опоры до проезжей части принимается не менее 1 метра. Опоры освещения улиц и дорог допускается устанавливать на центральной разделительной полосе при ее ширине 5 м и более, а также на разделительной полосе шириной 4 м при наличии стационарного ограждения и размещения опор в створе этого ограждения. Осветительная опора не должна находиться между пожарным гидрантом и проезжей частью улицы или дороги (запрещают нормы ПУЭ). Осветительные столбы на пересечениях и примыканиях улиц и дорог должны устанавливаться не ближе 1,5 м до начала закругления, не нарушая единого строя линии установки опор.

На закруглениях улиц и дорог с радиусом в плане по оси проезжей части от 60 до 250 м металлические столбы освещения при их одностороннем расположении должны, как правило, размещаться по внешней стороне дороги, при невозможности размещения опор освещения по внешней стороне закругления допускается расположение фонарей по внутренней стороне с дополнительным уменьшением шага опор освещения. В осветительных установках транспортных развязок и городских площадей допускается использовать высокие опоры (20 м и выше) при соответствующем технико-экономическом обосновании и обеспечении удобства обслуживания светильников.

Если подвод кабеля электроснабжение наружного освещения осуществлено воздушной линией электропередач, то расстояние от опоры освещения до балконов, террас и окон жилых домов должно быть не менее 1 метра.

Установка изоляторов на ВЛЗ

Когда все опоры выставлены можно приступать к установке на них изоляторов. Причем здесь можно использовать как традиционные фарфоровые изоляторы ШФ-20, так и изоляторы нового поколения IF27 со специальной пластмассовой втулкой.

IF27 более удобен в монтаже и позволяет производить раскатку провода СИП-3 без наличия монтажных роликов. Изоляторы монтируются на штыри траверс или на крюки опор с помощью пластиковых колпачков КП-22.


Однако не обязательно везде использовать современные марки изоляторов. Например на анкерных опорах для линий ВЛЗ с СИП-3 очень хорошо зарекомендовали себя старые проверенные временем стеклянные изоляторы ПС-70Е, собранные в гирлянды минимум по 2шт.

Технические характеристики изоляторов от Ensto, Sicam, Niled для СИП-3:

EnstoSicamNiled

После монтажа изоляторов приступают к раскатке провода. Наиболее просто раскатка и монтаж производится непосредственно по желобам штыревых изоляторов IF27.

Если применяются простые изоляторы ШФ-20, то вам потребуются раскаточные ролики, которые должны быть установлены на траверсах промежуточных опор.

Итоговые советы

Мы рассмотрели все нюансы организации проводки в ретростиле. Ее можно проложить в деревянном загородном доме, и современной каменной многоэтажке.

Главное отличие от традиционных способов укладки — нет возможности откатить назад и все переделать. Если вы неправильно протянули кабель в бетонной стене — штробим заново, штукатурим и клеим обои. На деревянной стене так не получится. Любой вкрученный шуруп должен остаться там навсегда, иначе дыру ничем не замажешь. Поэтому перед началом работ по монтажу, необходимо с особой тщательностью распланировать укладку, и разметить трассы проводов.

Разумеется, любая электропроводка организуется с перспективой развития. Поэтому поговорка «Семь раз отмерь — один отрежь!» — в нашем случае особенно актуальна.

Заключение

Для грамотного подведения электрической магистрали к дому необходимо обладать определенными знаниями в области электротехники. Ведь любая ошибка, допущенная как на этапе проектирования, так и во время монтажных работ, может закончиться серьезными последствиями вплоть до аварии. Известно, что электрические магистрали прокладываются с использованием СИП кабеля, что является самым правильным на сегодняшний день решением. Но выполнить эту работу качественно невозможно без использования подходящей арматуры.

Арматура для СИП кабеля отличается большим разнообразием и включает множество разных приспособлений. Об особенностях и о назначении каждой из них может знать только специалист, который и должен производить прокладку магистрали вплоть до ее ввода в жилое здание или иной другой объект.

Эта работа должна выполняться не только с использованием специального инструмента, но и с учетом требований, определенных ПУЭ. Иначе всё может закончиться для владельца серьезными проблемами — не только в плане нанесения ущерба здоровью, но и санкциями со стороны контролирующих организаций.
