Солнечные батареи для дома - предназначение и принцип работы

Как соединить солнечные панели?

Схема подключения солнечных батарей для подготовленного человека не представляет заметной сложности, но для неопытных пользователей необходимы некоторые разъяснения. Необходимо знать, как производится соединение солнечных панелей между собой, как выполняется подключение солнечных батарей к остальным приборам, входящим в состав комплекта. Существуют разные варианты соединения, которые используются для получения определенных параметров выходного тока и напряжения. Схема подключения солнечных батарей загородного дома представляет собой систему соединения всех компонентов, которые, в свою очередь, так же соединяются друг с другом определенным образом. Например, необходимо знать, как соединить солнечные панели — параллельно или последовательно. Кроме того, надо выбрать тот или иной способ соединения в батарею аккумуляторов.

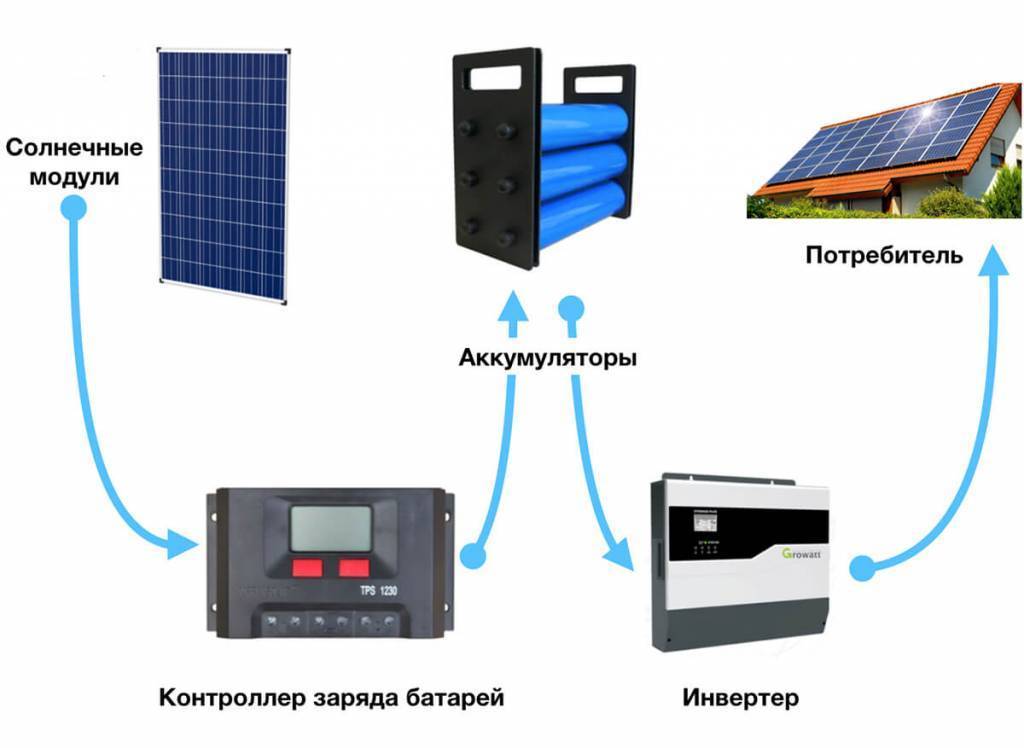

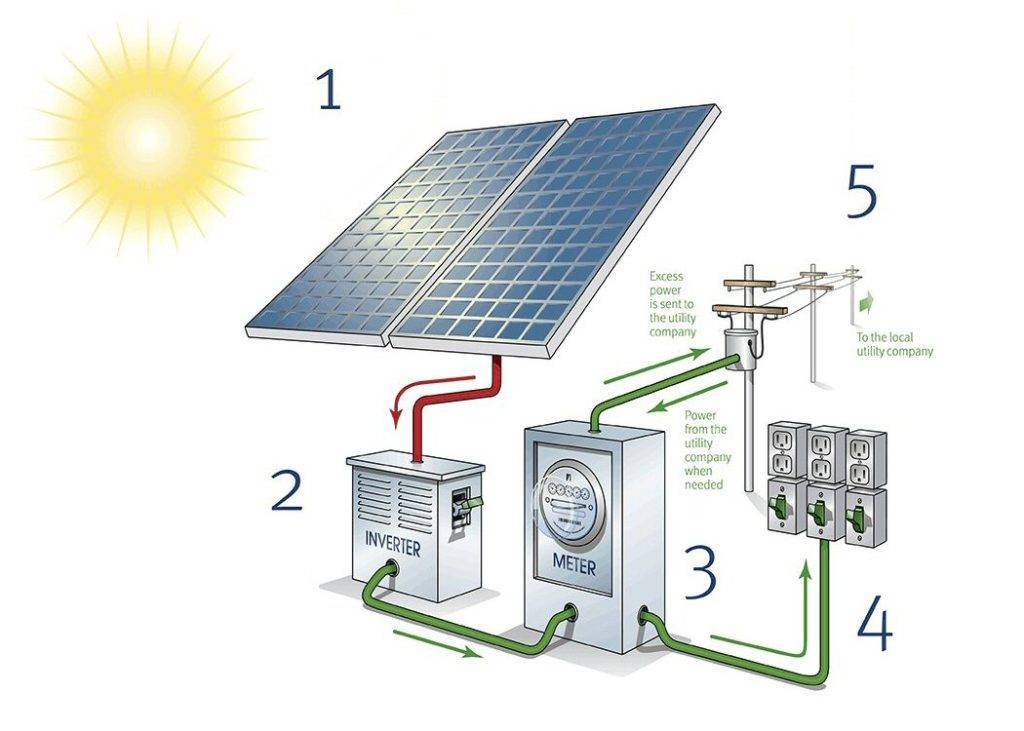

Схема устройства солнечной электростанции

Перед тем, как подключить солнечную батарею, необходимо выяснить ее конфигурацию. В состав солнечной электростанции, помимо солнечных модулей, входит комплект оборудования, включающий следующие приборы и устройства:

контроллер заряда
аккумуляторные батареи (АКБ)
инвертор
коммутационные приспособления, предохранители

Контроллер выполняет диспетчерские функции, переключая систему либо в режим заряда АКБ, либо на подачу питания потребителей. Аккумуляторы получают заряд и накапливают его, отдавая энергию по мере необходимости. Если напряжение батарей достигло 14 В, контроллер прекратит процесс, иначе от перезаряда АКБ выйдут из строя. Инвертор — прибор, преобразующий постоянный ток в переменный и повышающий напряжение до стандартных значений.

Как правило, весь комплект используется в полном составе. Однако, существуют и другие, упрощенные варианты комплектации. В отдельных случаях потребители, питающиеся от постоянного тока, подключают напрямую к модулям. Это возможно только в дневное время, поэтому встречается лишь у специализированных устройств.

Также есть осветительные системы на солнечных батареях, которые не нуждаются в инверторах и работают на прямом питании от аккумуляторов. Иногда из комплекта исключают инвертор, если напряжение нагрузки не превышает 12 В постоянного тока. Этот вариант также встречается не часто и используется по возможности.

Пайка и сборка панелей

Для питания потребителей используют определенное количество модулей, которые соединяются в том или ином порядке. Сначала разрабатывается схема подключения солнечных панелей, которая позволяет получить от них максимальную эффективность.

Параллельно или последовательно?

Параллельное соединение увеличит силу тока (и мощность), оставляя напряжение неизменным.
Последовательное соединение солнечных панелей повысит напряжение до 24 В, если соединить 2 модуля. Больше не делают, так как для аккумуляторов есть только 2 допустимых варианта — либо 12, либо 24 В.

Поэтому приходится комбинировать, добиваясь, чтобы схема подключения солнечной батареи к аккумулятору давала наиболее удачный результат.

Контактный отсек

Кроме того, надо иметь четкое представление, как соединить солнечные батареи между собой. Все модули оснащены специальным контактным отсеком, размещенным на задней стороне. Он устроен очень просто — два резьбовых зажима, отмеченные знаками «+» и «-». Пайка как таковая не требуется, поскольку монтаж производят в сложных условиях, где работа с паяльником не всегда возможна. Однако, если есть возможность сделать контакт более надежным и защитить его от окисления, никаких противопоказаний нет.

Тип провода

Для соединения обычно используют одножильный медный провод сечением 4 мм2

Важно, чтобы его изоляция была устойчива к воздействию ультрафиолета. Если этого нет, производят укладку проводов в защитный гофрированный рукав

Расположения модулей

Во время соединения следует учитывать способ расположения модулей. Если они развернуты под одинаковым углом к солнцу, то все будут работать в одинаковом режиме. Однако, иногда приходится устанавливать разнонаправленные панели. Это бывает вызвано особенным устройством крыши, или желанием обеспечить более равномерную подачу питания в течение дня.

Виды солнечных батарей

Вне зависимости от типа солнечной панели, система оснащается следующими элементами:

Контроллер солнечной батареи: электронное устройство, управляющее режимами работы, отвечающее за безопасность подключения. Без него система работать не будет.
Аккумулятор (или целая батарея аккумуляторов): является своеобразным буфером, обеспечивающим непрерывность подачи электроэнергии, например, ночью. Можно использовать солнечную электростанцию и без него.
Преобразователь постоянного тока в переменный, одновременно повышающий напряжение до необходимых 220 вольт. Если у вас нет потребителей переменного тока, можно обойтись без этого прибора.

Определившись с составом домашней электростанции, выбираем, какую панель использовать. За исключением инновационных моделей, которые находятся на стадии разработки, для потребителя доступны три типа:

Монокристаллические. Пластины «напиливаются» из единого кристалла кремния. Имеют высокий КПД (до 22 %), и длительный срок службы. Гарантия большинства производителей составляет минимум 25 лет. Практически не меняет характеристик во время всего срока службы. Относительно высокая стоимость в сравнение с аналогами. За счет высокого КПД требуется меньшая площадь покрытия: соответственно упрощается монтаж. Характерная форма ячеек — квадрат со скошенными углами.
Поликристаллические. Кристаллы расположены хаотично, зато процесс выращивание существенно дешевле. КПД ниже, чем у монокристаллов: порядка 18 %. Хуже работают при слабой освещенности (пасмурная погода). Имеют высокую прочность, не подвержены влиянию перепадов температур. Производство недорогое, что благоприятно сказывается на конечной стоимости. Для получения аналогичной мощности, потребуется большая площадь батарей, в сравнение с монокристаллами. Пластины занимают всю площадь поверхности, без скосов и промежутков.
Моно и поликристаллические панели устанавливаются только в готовых защитных блоках. Как правило, сборка производится на заводе.
Аморфные тонкопленочные панели разработаны относительно недавно. Это искусственно выращенные гибкие конструкции, которые практически не имеют ограничений по способу монтажа. Главное преимущество этого типа — гибкость и возможность интеграции в отделочные элементы зданий. Внешне панели напоминают тонированное стекло, их можно устанавливать в качестве элементов декора.
КПД довольно низкий, до 12 %, зато аморфные панели работают даже при слабой освещенности. Стоимость такая же, как у кристаллов, но для аналогичной мощности потребуется большая площадь покрытия. Прочность не зависит от температуры, не теряют эффективность при нагреве.

Типовые ошибки при выборе солнечных батарей для дома

Собирая себе солнечную электростанцию самостоятельно, чаще всего допускаются ошибки связанные с подбором оборудования, отметим основные из них:

Не правильно подобранное напряжение аккумуляторов и солнечных батарей, используемых в одной системе;
Использование ШИМ контроллера с 60 ячейковой солнечной панелью;
Не учтенный температурный коэффициент, связанный изменением напряжения, при изменении температуры;
Использование разных аккумуляторов, при последовательном подключении;
Неверно подобранное сечение перемычек между инвертором и АКБ;
Пренебрежение защитными устройствами.

После подбора оборудования ошибки дилетантов не заканчиваются, поскольку впереди монтаж. При установке солнечной электростанции своими руками ошибки чаще допускаются такие:

Неправильная пространственная установка самих солнечных батарей;
Падение тени на ячейки от деревьев и соседних построек;
Неверное подключение оборудования. Если в системе даже всего два АКБ, последовательное соединение могут перепутать с параллельным. Не говоря уже о нескольких АКБ, когда требуется сделать последовательно – параллельное соединение. Это касается и подключения солнечных батарей;
Плохой контакт в электрических соединениях. Касаемо изготовления перемычек кустарным способом, без применения специального инструмента. Применение скрутки, пайки коннекторов MC4 и другие ненадежные соединения.

Это только самые распространенные ошибки, но на практике их гораздо больше. Если вы решили собирать солнечную электростанцию самостоятельно, проконсультируетесь со специалистами, это поможет избежать ошибки, сэкономить деньги и да, консультацию у нас можно получить бесплатно.

Принцип работы солнечных батарей

Работа солнечных батарей основана на разности потенциалов, которые образуются внутри фотоэлементов при попадании на них света.

В состав каждой батареи входит определенное количество фотоэлементов, которые при последовательном соединении между собой увеличивают напряжение на концах цепи, при параллельном соединении, увеличивается сила получаемого электрического тока. При комбинированном соединении фотоэлементов (последовательно и параллельно) в одном устройстве, можно получить увеличение мощности солнечной батареи в целом. В процессе преобразования энергии получается постоянное напряжение.

Фотоэлемент состоит из двух слоев полупроводников обладающих различной проводимостью. Один из слоев обладает «n» проводимостью – это катод устройства, второй с «p» проводимостью – это анод. К обоим полюсам фотоэлемента подсоединены контакты для включения в общую схему батареи и в общую сеть электроснабжения.

Слои обладающие электронной проводимостью («n» проводимость) и слои с дырочной проводимость («p» проводимость) взаимодействуют при воздействии солнечного света. В слое с «p» проводимостью возникает перемещения «дырок», электроны движутся по «дыркам», в результате чего появляется электрический ток.

Между слоями обладающей различной проводимостью существует «p-n» переход, по своей сути выполняющий роль диода электрической сети. Под воздействием солнечных лучей электроны получают энергию и проникают через «p-n» переход, из-за чего количество дырок и электронов меняется, и это приводит к возникновению разности потенциалов между слоями. Соответственно разность потенциалов приводит к появлению электрического тока между слоями фотоэлемента.

Этапы монтажных работ

Итак, перед тем, как самостоятельно устанавливать панели на крыше жилого дома, Вы должны убедиться в следующем:

На основании всех этих моментов нужно первым делом самому правильно выбрать, где лучше установить систему на крыше дома. Сразу же следует отметить, что система должна находиться на южной стороне постройки, так как именно на эту область приходится максимальное количество солнечной энергии в световой день.

После того как Вы определитесь, где именно будут размещены панели (либо коллекторы), необходимо переходить к сборке рамной конструкции и установке ее на кровлю. Обязательно используйте только металлические уголки и профиля. Изготавливать каркас из бруса не рекомендуется, т.к. он быстрее потеряет свои прочностные свойства. Лучше всего использовать квадратный профиль 25*25 мм либо уголок, но на данном этапе все сугубо индивидуально – если Вы решили установить солнечную батарею большой площади, сечение профиля должно быть на порядок больше.

Полный обзор монтажных работ

Установка креплений на крыше

Отдельное внимание нужно уделить углу наклона панелей к плоскости горизонта, а иначе говоря – земной поверхности. Для каждого региона условия немного отличаются, но обычно весной рекомендуется выполнять установку солнечных батарей под углом 45 градусов, а ближе к осени 70-75. Именно поэтому нужно заблаговременно продумать конструкцию рамы, чтобы можно было вручную выбирать, под каким углом установить систему под солнцем

Обычно раму изготавливают в форме треугольной призмы и крепят к крыше с помощью болтов

Именно поэтому нужно заблаговременно продумать конструкцию рамы, чтобы можно было вручную выбирать, под каким углом установить систему под солнцем. Обычно раму изготавливают в форме треугольной призмы и крепят к крыше с помощью болтов.

Сразу же обращаем Ваше внимание на то, что на плоской крыше или на земле не нужно выполнять горизонтальную установку панелей. В зимнее время Вам придется постоянно убирать снег с поверхностью, а иначе система не будет работать

Если воздушное пространство будет отсутствовать, ухудшиться отвод тепла, что может в дальнейшем за короткий промежуток времени вывести систему из строя! Исключением являются крыши из шифера либо ондулина, которые благодаря волнистой структуре кровельного материала, самостоятельно обеспечат подход воздуха

Еще одно не менее важное требование – между крышей и солнечной батареей обязательно должно быть воздушное пространство (актуально в том случае, если Вы решили установить панель без рамы на гибкую либо металлочерепицу). Если воздушное пространство будет отсутствовать, ухудшиться отвод тепла, что может в дальнейшем за короткий промежуток времени вывести систему из строя! Исключением являются крыши из шифера либо ондулина, которые благодаря волнистой структуре кровельного материала, самостоятельно обеспечат подход воздуха. Ну и последний важный момент установки – солнечные батареи нужно крепить в горизонтальном положении (длинной стороной вдоль дома)

Если пренебречь данным правилом может произойти неравномерный нагрев верхней и нижней области панели, что заметно снизит эффективность использовать автономной системы электроснабжения либо отопления частного дома

Ну и последний важный момент установки – солнечные батареи нужно крепить в горизонтальном положении (длинной стороной вдоль дома). Если пренебречь данным правилом может произойти неравномерный нагрев верхней и нижней области панели, что заметно снизит эффективность использовать автономной системы электроснабжения либо отопления частного дома.

Порядок монтажа системы электроснабжения участка на мачтах и стене Вы можете на данном видео:

Как правильно установить конструкцию на столбах

Крепление панелей на стене

Вот и все, что хотелось рассказать Вам о том, как установить солнечные батареи для дома своими руками! Надеемся, что предоставленная инструкция с фотоотчетами и видеоуроками была для Вас интересной и полезной!
