Солнечные батареи для отопления дома: виды, принцип работы, инструкция по монтажу

Устройство и принцип работы солнечного отопления

Солнечное отопление частного дома — инновационная технология, о которой пока еще не все имеют четкое представление. Между тем, все возможности для установки и использования соответствующих комплексов имеются практически у любого домовладельца. Необходимость финансовых вложений существует только для приобретения аппаратуры или оборудования, все остальное он получит бесплатно.

Существует два варианта организации солнечного отопления:

Солнечные батареи;
Солнечные коллекторы.

Использование солнечных батарей — более затратный метод, требующий присутствия большого количества оборудования. Используются фотоэлектрические элементы, расположенные на открытой площадке под нужным углом для максимально перпендикулярного падения солнечных лучей. Они вырабатывают электрический ток, который накапливается в аккумуляторных батареях, преобразуется в переменный ток со стандартными параметрами, после чего направляется на отопительные приборы.

Отопление от солнечных батарей в частном доме дает массу дополнительных возможностей. Такой способ имеет значительное преимущество —электрический ток, который вырабатывают солнечные батареи, можно использовать не только на обогрев дома, но и на питание любых приборов, на освещение или иные надобности.

Солнечные коллекторы действуют по другому принципу. Они не вырабатывают, а получают от Солнца тепловую энергию, которая нагревает теплоноситель в емкостях или трубках. В принципе, коллектором можно считать любую емкость с водой, выставленную на солнце, но имеются специальные конструкции, способные продемонстрировать наибольшую эффективность. Такой вариант системы значительно проще, дешевле и доступен для самостоятельного изготовления.

Полученное тепло сразу реализуется в повышении температуры теплоносителя, который аккумулируется в накопительной емкости, откуда распределяется по отопительным контурам дома. Оптимальным способом обогрева является использование низкотемпературных систем, таких как теплый пол. Они не нуждаются в сильном нагреве, что соответствует возможностям солнечных коллекторов. В ночное время расходуется теплоноситель, нагретый за день.

Плюсы и минусы

Как у любого технического устройства, так и солнечных коллекторов, есть свои достоинства и недостатки, которые определяют способность использования подобных изделий в тех или иных условиях эксплуатации.

К плюсам использования относятся:

Экологическая безопасность как для окружающей среды, так и для человека.
Возобновляемость и неисчерпаемый ресурс используемой энергии.
Возможность создания полностью автономной системы отопления и горячего водоснабжения от внешних источников энергии.
Продолжительные сроки эксплуатации.
Возможность модернизации автономной системы и ее интеграции, в случае необходимости, в централизованную систему отопления (от внешних энергоснабжающих источников).
Оптимизация системы отопления отдельно взятого объекта в соответствии с заданными параметрами.

Недостатками использования можно считать:

Высокая стоимость оборудования и выполнения монтажных работ, определяют потребность в значительных финансовых затратах на начальном этапе использования.
Эффективность работы зависит от погодных условий, региона и ландшафта размещения, конструкции строительных элементов, на которых выполняется установка коллекторов (форма крыши, стен или отдельно стоящих элементов).

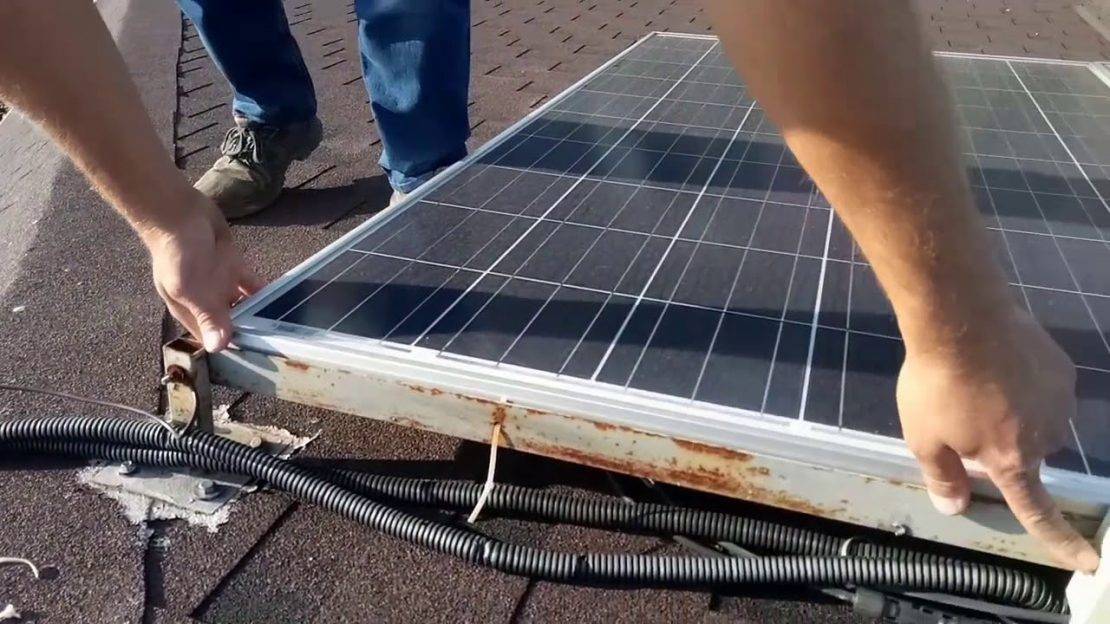

Как установить домашнюю электростанцию

Простой и удобный способ – обратиться в компанию, которая занимается реализацией оборудования и установкой систем «под ключ». В этом случае хозяин получит профессиональный расчет элементов, монтаж и гарантию на работы. Но стоят услуги дорого, поэтому домашние мастера предпочитают собирать системы самостоятельно.

Для установки схемы потребуется:

комплект пленочных или кремниевых модулей;
аккумуляторная батарея для накапливания энергии;
контроллер заряда для регулировки процесса зарядки и разрядки аккумулирующих батарей;
инвертор для преобразования постоянного тока в переменный;
набор соединяющих кабелей.

Срок работы батарей зависит от температурного режима. В холодном воздухе батареи разряжаются быстрее, чем в теплом. При суточном потреблении 2400 Вт/час объем общей емкости батарей должен быть не ниже 1000 А/ч.

Качественные показатели тока, который вырабатывается с помощью синусоидальных инверторов, выше, чем параметры тока из центральной сети. Особенность оборудования в том, то инверторы синхронизируют фазы напряжения, при которых переход 12 В в 220 вольт осуществляется постоянно, без прерывания работы бытовых электроприборов.

Как только система солнечных батарей для дома установлена, к инвертору подключается электрический бак отопления, прогревающий теплоноситель, а затем к баку присоединяется трубопровод для отопления дома.

Достоинства и недостатки солнечных батарей

Специалисты отмечают широкий список преимуществ альтернативной схемы:

Экологичность. При работе оборудование не выделяет вредных газов, не требует применения традиционных видов топлива.
Автономность. Система обслуживает себя сама и не зависит от источников электрической и другой энергии, только от солнца.
Универсальность. Чтобы установить солнечное отопление частного дома, не потребуется получать разрешительные документы. Монтаж может осуществляться на любую удобную поверхность.

К минусам относят малую эффективность при небольшой продолжительности светового дня. Если активность светила снижена, получить достаточно энергии не выйдет, придется применять оборудование в качестве вспомогательного. Также пользователи отмечают высокую цену оборудования.

Ставить панели рекомендуется при большом количестве солнечных дней в году. Если таких дней менее 150, лучше подумать о других источниках получения энергии или приготовиться к длительному периоду окупаемости систем.

Солнечные коллекторы для отопления дома: разновидности установок

По конструктивному исполнению солнечные коллекторы могут быть плоскими или вакуумными. Последний вариант является более распространенным типом, который характеризуется простотой монтажа, высокой эффективностью, способностью обеспечить необходимым количеством тепла весь дом. Вакуумный солнечный коллектор для отопления дома, цена которого превышает стоимость плоского изделия, представлен сложной конструкцией, которую можно использовать для полноценного обогрева помещения и нагрева воды в любой сезон года.

По типу конструкции солнечные коллекторы бывают вакуумными и плоскими

Существует особый тип установки, который называется коллектор-концентратор. Он представляет собой систему параболических отражателей, которые располагаются на одной криволинейной поверхности, где концентрируется в определенных точках солнечный свет. Для получения максимального эффекта необходимо изменять вслед за движением солнца положение устройства, которое может находиться в двух плоскостях.

В зависимости от теплоносителя различают жидкостные и воздушные конструкции. В первом случае используется дистиллированная вода или антифриз, а во втором – нагретый воздух.

По варианту применения теплоносителя различают пассивные и активные системы. В первом варианте солнечный коллектор используется совместно с баком накопителем. Такая система приемлема для горячего водоснабжения и не комплектуется дополнительными инженерными элементами. Активный вариант предполагает установку солнечного коллектора и других технических устройств, таких как насос, бак-накопитель, защитные клапаны, дополнительные приборы нагрева теплоносителя. Такая система может применяться и для горячего водоснабжения, и для отопления дома.

По виду использования коллекторы могут быть пассивными и активными

Способ передачи тепла может быть косвенным или прямым. Первый вариант предполагает наличие аккумулирующего бака, в котором выполняется передача тепловой энергии, полученной наружным контуром от солнечного излучения, внутреннему контуру, циркулирующему в системах отопления и ГВС. В прямоточных системах, которые применяются для горячего водоснабжения, циркуляция воды в контуре коллектора происходит под воздействием разности температур и благодаря наличию дополнительных элементов в виде клапанов и кранов.

Классификация солнечных коллекторов для отопления по температуре нагрева теплоносителя

Воздушные или водяные солнечные коллекторы для отопления дома можно классифицировать по степени нагревания его рабочих органов и теплоносителя. В зависимости от этого критерия различают низко-, средне- и высокотемпературные установки. Низкотемпературные варианты способны обеспечить нагрев теплоносителя до 50 °С. Такие тепловые коллекторы используются для подогревания воды в душевых летом, в емкостях для полива, для создания комфортных условий в прохладные весенне-осенние вечера.

Среднетемпературные системы обеспечивают нагрев теплоносителя до 80 °С. Такие установки употребляются для обогрева помещений, для бассейнов. Солнечные коллекторы данной категории наиболее целесообразно устанавливать при обустройстве частного дома. Высокотемпературные системы способны нагреть теплоноситель до температуры 250-300 °С. Такие устройства рекомендуется использовать в промышленных масштабах. Их применяют для обогрева коммерческих зданий, производственных цехов и других технологических помещений.

Высокотемпературные системы предполагают сложный процесс преобразования и передачи тепловой энергии. Конструкции имеют внушительные габариты, требующие много свободного пространства для их монтажа. Процесс изготовления системы является весьма трудоемким и затратным, что связано с использованием специализированного оборудования. Самостоятельно выполнить такой вариант не удастся.

По температуре нагрева коллекторы классифицируются на низко-, средне- и высокотемпературные

Требования к материалам для изготовления самодельного солнечного коллектора

Для изготовления каркаса солнечного коллектора для отопления своими руками применяется фанера, деревянный брус, плиты ОСП или другие подобные варианты. Как альтернативу можно использовать алюминиевый или стальной профиль со вставками из аналогичных материалов, что придаст конструкции прочность и надежность. Однако такой корпус будет иметь высокую стоимость.

Материалы должны удовлетворять требованиям, предъявляемым к конструкциям, которые располагаются на открытом воздухе. Поскольку в среднем период эксплуатации солнечного коллектора составляет 20-30 лет, необходимо, чтобы материалы характеризовались высокими эксплуатационными характеристиками, которые будут оставаться неизменными на протяжении всего периода службы установки.

Древесина для корпуса должна обрабатываться водно-полимерными составами и покрываться лакокрасочными эмульсиями. Стальной профиль необходимо надежно защитить от коррозии.

Для изготовления каркаса коллектора используется фанера, плиты ОСБ или брус

Для изготовления абсорбера гелиостата своими руками используют доступные подручные материалы. Змеевик может быть произведен из жесткой ПВХ трубы с фитингами, гибкой ПНД трубы, гнутой медной или металлической трубки. Для абсорбера подойдет теплообменник старого холодильника. Также элемент можно выполнить из алюминиевых банок или пластиковых бутылок. Главным критерием выбора является теплопроводность материала.

Для предотвращения потерь тепла корпус следует утеплить со всех сторон. Для этих целей преимущественно используется минеральная вата или пенопласт. Хорошо себя зарекомендовал фольгированный вариант утеплителя, который обеспечит не только теплоизоляцию, но и отражение лучей солнца от поверхности.

Теплообменник закрывается защитной поверхностью, в качестве которой может быть использовано закаленное стекло или монолитный поликарбонат. Материал должен иметь рифленую, а не гладкую поверхность.

Чтобы предотвратить потерю тепла, корпус коллекторов утепляют минеральной ватой или пенопластом

Виды аккумуляторов, используемых в батареях

Аккумуляторы – важный элемент системы круглосуточного электроснабжения дома солнечной энергией.

В таких устройствах используются следующие виды аккумуляторов:

стартерные;
гелевые;
AGM батареи;
заливные (OPZS) и герметичные (OPZV) аккумуляторы.

Аккумуляторы других типов, например, щелочные или литиевые дорогие и используются очень редко.

Все эти виды устройств должны работать при температуре от +15 до +30 градусов.

Стартерные аккумуляторы

Самый распространенный тип аккумуляторов. Они дешевы, но обладают большим током саморазряда. Поэтому через несколько пасмурных дней батареи разрядятся даже при отсутствии нагрузки.

Недостатком таких устройств является то, что при работе происходит газовыделение. Поэтому их необходимо устанавливать в нежилом, хорошо проветриваемом помещении.

Кроме того, срок службы таких аккумуляторов до 1,5 лет, особенно при многократных циклах заряд-разряд. Поэтому в долгосрочной перспективе эти устройства окажутся самыми дорогими.

Гелевые аккумуляторы

Гелевые аккумуляторы –изделия, не требующие обслуживания. При работе отсутствует газовыделение, поэтому их можно устанавливать в жилой комнате и помещении без вентиляции.

Такие устройства обеспечивают большой выходной ток, имеют высокую емкость и низкий ток саморазряда.

Недостаток таких приборов в высокой цене и небольшом сроке службы.

AGM батареи

Эти батареи имеют небольшой срок службы, однако, у них есть много преимуществ:

отсутствие газовыделения при работе;
небольшими размерами;
большим количеством (около 600) циклов заряда-разряда;
быстрым (до 8 часов) зарядом;
хорошей работой при неполном заряде.

Заливные (OPZS) и герметичные (OPZV) аккумуляторы

Такие устройства являются самыми надежными и имеют наибольший срок службы. Они обладают низким током саморазряда и высокой энергоемкостью.

Эти качества делают такие приборы наиболее популярными для установки в фотоэлементных системах.

Разнообразие установок

Прежде чем приступать к созданию своими руками гелиосистемы отопления для дачи и дома, нужно выяснить, какие батареи вообще существуют. На сегодняшний солнечный коллектор бывают следующих видов:

вакуумный. В конструкции такой батареи между оболочкой агрегата и телом нагрева присутствует вакуум. С помощью такого приспособления можно подогреть воду до 300 градусов. Минусом здесь является невозможность проводить самостоятельную чистку от снега и инея;

Вакуумный коллектор

плоский. Внешне такой коллектор имеет вид прозрачной внешней панели. Внутри солнечной батареи такого типа размещаются трубки, а задняя часть оснащена теплоизолятором. Теплопотери здесь больше, однако конструкция легко собирается своими руками. Кроме того ее можно самостоятельно очищать от намерзшего снега и льда. Нагревает воду до 200 оС. К минусам следует отнести наличие большой нагрузки на фиксаторы устройства при сильном ветре, так как батарея имеет плохообтекаемую форму;

Плоский коллектор

воздушный. В качестве носителя тепла здесь выступает воздух. Такие батареи легко можно сделать своими руками. Но основным минусом здесь является невозможность использовать устройство для нагрева воды, а также низкий КПД прибора;

Воздушный коллектор

трубчатый. Агрегат такого типа состоит из четырех трубок, заполненных базовым теплоносителем. Его циркуляция осуществляется за счет разницы температуры батареи с ее нижней зоной. Для таких приборов характерна большая плоскость поверхности;

Трубчатый коллектор

подвижная система, применяемая для обогрева дома солнечной энергией. Это специально разработанные установки, которые могут поворачиваться за движением солнца. На сегодняшний день существуют различные модели, способные на поворот различных своих частей.

Подвижные солнечные батареи

Несмотря на различное строение, принцип функционирования солнечных коллекторов будет практически идентичным.

Преимущества отопительной системы на солнечных батареях

Можно отметить несколько достоинств солнечных батарей для отопления дома:

Круглый год ваш дом обеспечен необходимым теплом. Также можно регулировать температурный режим в доме по своему усмотрению.
Тотальная независимость от жилищно-комунальных служб. Теперь вам не придется платить огромные счета за отопление.
Солнечная энергия – это такой запас, который можно использовать на различные нужды бытового характера.
У таких батарей очень хороший эксплуатационный срок. Они редко выходят из строя, поэтому не придется беспокоиться о том, что необходим ремонт или замена некоторых компонентов.

Есть некоторые нюансы, на которые стоит обратить внимание перед тем, как остановить свой выбор на данной системе. Ведь такая система может подойти не для всех

Во многом качество такой отопительной системы зависит от географии проживания. Если вы проживаете в таком регионе, где солнце светит далеко не каждый день, то такие системы будут неэффективными. Еще одним недостатком данной системы является то, что солнечные батареи стоят недешево. Правда, не стоит забывать о том, что такая система со временем себя полностью окупит.

Продолжительность солнечного сияния на территории России

Для того чтобы снабдить дом необходимым количеством тепла, потребуется от 15 до 20 кв. метров площади солнечных батарей. Один квадратный метр выделяет в среднем до 120Вт.

Обязательным условием является установка солнечных батарей на южную сторону крыши, так как на нее распространяется больше всего тепла. Для того чтобы отопление от солнечных батарей было максимально эффективным, угол наклона крыши должен составлять около 45 градусов. Желательно, чтобы возле дома не росли высокие деревья и не находились другие предметы, которые могут создавать тень. Стропильная система дома должна обладать необходимой прочностью и надежностью. Так как солнечные батареи не совсем легкие, нужно позаботиться о том, чтобы они не нанесли вред зданию и не спровоцировали разрушительные процессы. Вероятность обрушения возрастает зимой, так как в это время на крыше, помимо тяжелых батарей, будет накапливаться снег.

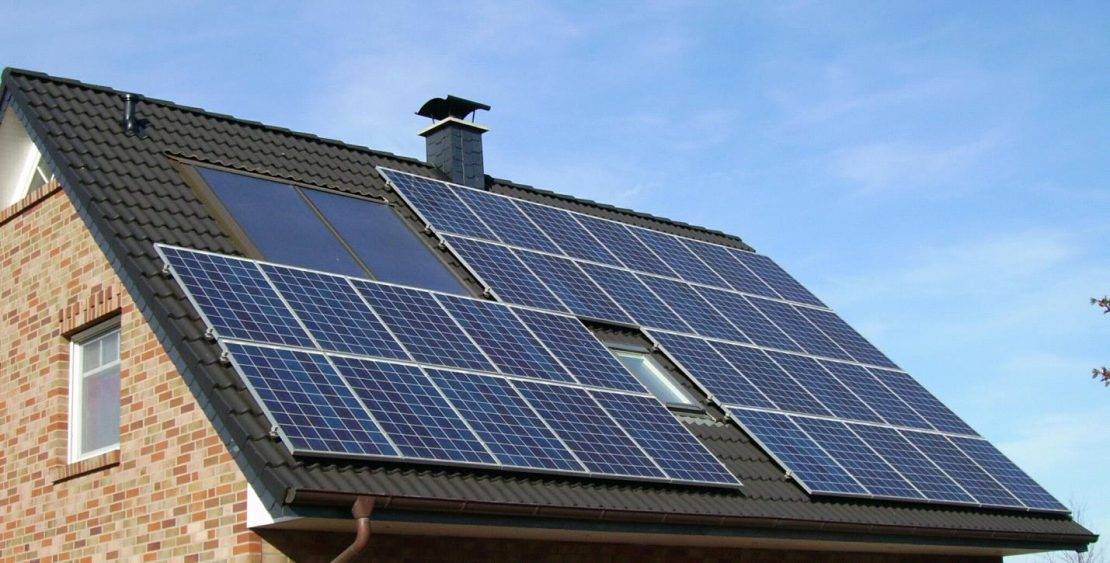

Солнечные батареи как правило размешают на крыше дома

Несмотря на то, что солнечные батареи стоят довольно дорого, они все больше набирают популярность. Их используют даже там, где климат не слишком жаркий. Такую систему можно использовать и в качестве дополнительного отопления дома. Наиболее эффективны такие системы в летние месяцы, когда солнце светит почти каждый день. Однако не стоит забывать о том, что дом необходимо отапливать преимущественно в зимние месяцы.

Что это такое?

Солнечная батарея – это далеко не один прибор, как представляют себе многие обыватели, а несколько компонентов, которые в совокупности могут преобразовывать энергию лучей солнца в электрическую энергию.

Солнечная электростанция работает бесшумно, не выделяет вредных компонентов и электроэнергия, генерируемая ею – совершенно бесплатна. Срок службы солнечных панелей может составлять до 25-30 лет. Но для успешной эксплуатации всего комплекта необходимо предварительно представить себе целесообразность данной покупки, учесть множество параметров при выборе нужных солнечных батарей.

Рассмотрим, что входит в обычный комплект для электрификации дачного домика.

Солнечные панели. Их количество порою может быть совершенно разным в зависимости от поставленных задач. Соединение может быть как последовательным, так и параллельным. Это напрямую будет зависеть от того, какое именно напряжение потребуется для инвертора.
Контроллер заряда. Он включается в цепь между аккумулятором и солнечными панелями последовательно. Его роль заключена в качественном обеспечении постоянного напряжения на инверторе.
Инвертор. Необходим для преобразования тока. Его нужно подключать параллельно к имеющимся аккумуляторам.
Аккумуляторы – тоже могут существенно отличаться друг от друга.
Провода, различные разъемы и другие дополнительные детали.

Цели использования

Если Вы покупаете солнечные батареи для дома, стоимость готового комплекта будет зависеть от целей, для которых приобретается СЭС. Таковых может быть три:

Обеспечение полной автономности снабжения электроэнергией загородного дома или дачи. Особенно актуально решение этой проблемы там, где классические электросети отсутствуют либо подают энергию с перебоями.
Желание использовать альтернативный источник питания не только для освещения, но и для обогрева, чтобы не зависеть от сезонного включения/выключения центрального отопления.
Получение возможности заработать на продаже государству избытков.

Любой из этих вариантов предпочтительнее зависимости от государственной политики формирования цен на электричество и качества работы изношенных электросетей.

Размеры

Расчет размера солнечных батарей требует таких параметров как точная площадь дома и месячный расход электричества с семьи. Так, средняя семья из 3 человек затрачивает около 250-450 кВт при использовании бытовой техники. К этому необходимо добавить нагрев воды в зависимости от объема резервуара.

Для удовлетворения затрат электроэнергии на 1 человека понадобится площадь батареи в 1м2, а чтобы обогреть 10 м² площади пола также понадобится 1 м² солнечной батареи. Расчет облучения батарей нужно осуществлять, ориентируясь на 1000 кВт/ч на 1 м² за год. Произведенное электричество будет равно энергии расходования 100 л газа.

Солнечные коллекторы площадью в 5 м², способны обеспечить горячей водой дом средних размеров. Они производят электроэнергию, равную примерно 2100 кВт/ч в год.

Полностью отключать коммунальное отопление не стоит — в холодный период солнечное тепло питает батареи пассивно, на погоду положиться нельзя. Лучше совмещать отопление на солнечной энергии с другим типом: если батареи не смогут получить необходимого количества солнечной энергии, то ее легко можно будет заменить.

Пиковая нагрузка и среднесуточное энергопотребление

Количество зависит от нескольких критериев. Например, мощность сети электропотребления и расположение модуля. На основании этого подбирается инвертор. Количество панелей также напрямую зависит от региона – чем меньше поступает радиации на поверхность, тем выше суммарная площадь панелей.

Для этого необходимо рассчитать количество пиковых часов за сутки (время, при котором уровень солнечной энергии не падает ниже отметки в 1000 Вт/м2). Затем на основании полученных расчетов определяется суммарную мощность электростанции, в зависимости от мощности одного фотоэлемента за время пиковой нагрузки.

Посмотрите обучающие видео: Как вычислить мощность солнечной системы для частного дома?

Как повысить эффективность солнечных батарей?

Для достижения максимально эффективной электрификации помещений:

Перед покупкой и установкой батарей следует со стороной куда будут устанавливаться панели. Желательно делать это на южное направление.
Для оценки освещенности лучше всего будет воспользоваться люксметром либо пригласить специалиста, который составит вам предварительную смету и рассчитает рентабельность системы.
Рассчитайте окупаемость системы – если вы живете в Центральной России или в северных регионах, то установка аккумуляторных батарей будет неоправданно высока.

Если в живете в южном регионе, то солнечные панели отлично вам подойдут. Однако для оптимальной работы необходим корректный расчет и правильная установка.

Мощность и выработка сетевых солнечных электростанций

Сетевая солнечная электростанция предназначена исключительно для питания объектов, подключенных к централизованной сети, так как в ее составе нет аккумуляторных батарей. В состав комплекта входит

Фотоэлектрические модули (ФЭМ) Хевел
Инвертор
Сопутствующее оборудование (MC4 коннекторы, распределительный щит, силовой и солнечный кабель, опорные конструкции)

Сетевые комплектыСетевая СЭС комплект «Минимальный»Сетевая СЭС комплект «Базовый»Сетевая СЭС комплект «Стандарт»Сетевая СЭС комплект «Расширенный»

Номинальная мощность СЭС, кВт	3,5	5,2	9,9	15
Стоимость сетевой электростанции (с учетом доставки и монтажа на объекте), руб. *	326 580	477 846	892 234	1 266 346
Вырабатываемая энергия сетевой СЭС (расчетные данные для Москвы и МО) в год, кВт*ч	3 590	5 330	10 150	15 300
Расчетная экономия владельца сетевой СЭС в год, руб. **	20 570	30 540	58 160	87 670
Расчетная экономия владельца сетевой СЭС в руб. за 25 лет **	720 000	1 100 000	2 150 000	3 300 000

* Не является офертой. Актуальную цену уточняйте на сайте mes-elektrik.ru ** Исходные расчетные данные: Московская область, тариф на электроэнергию для физических лиц – 5,73 руб. за кВт*ч

Преимущества и недостатки солнечной отопительной системы

Преимуществ у солнечной отопительной системы не так много, но каждое из них становится причиной для постоянных экспериментов:

экологическая безопасность. Это безопасный для жильцов и окружающей среды экологически чистый источник, не нуждающийся в использовании стандартных видов топлива;
автономная работа. Хозяева таких систем не зависят от стоимости энергоносителей и от экономической обстановки в стране;
экономичное потребление. При сохранении стандартной отопительной системы можно уменьшить расходы на оплату горячего водоснабжения;
доступность. Чтобы установить солнечные панели для отопления дома, не нужно ездить по инстанциям и выпрашивать разрешение.

Пользователи также выделяют минусы:

высокая стоимость сокоборудования, которое необходимо для введения системы в эксплуатацию;
прямая зависимость объема полученного тепла от географической локации и погоды;
наличие дополнительного источника (гелиосистема или газовый котел).

Чтобы получить большую отдачу, нужно постоянно контролировать исправность коллекторов, чистить их то мусора и беречь от появления наледи при низких температурах

Если температура часто ниже 0 градусов, тогда важно позаботиться о дополнительной теплоизоляции не только деталей гелиосистемы, но и дома

Как подключить солнечную батарею

Прежде чем начать подключение солнечных батарей к отопительной системе, необходимо определиться с типом циркуляции теплоносителя по трубным магистралям:

Принудительная
Естественная

Наиболее востребованной считается система с принудительной циркуляцией. Ее обустройство обойдется дороже за счет приобретения дополнительного оборудования и автоматики. Однако многие владельцы собственных домов ставят превыше комфорт и практичность.

Клик для увеличения

Классическая схема подключения солнечной батареи к потребителю выглядит следующим образом:

Вначале по всем правилам на крыше размещают закупленные солнечные элементы и соединяют их друг с другом
В отведенном помещении необходимо установить контроллер, который будет следить, сколько энергии производится в данный момент
За контроллером должны идти аккумуляторы, которые будут накапливать в себе лишнюю энергию и снабжать ею в тех ситуациях, когда солнечные модули не справляются со своей задачей
За аккумуляторами устанавливается инвертор, который служит для преобразования электрической энергии к требуемым характеристикам
За инвертором располагаются потребители, роль которых может выполнять электрический котел отопления, накопительные баки с Тэнами, обогреватели и прочие греющие установки

Если солнечная батарея подключается к водяному отоплению с принудительной циркуляцией, на выход коллектора, обратку и бак-накопитель устанавливают датчики температуры (термостаты), которые подсоединяются к автоматике. Последняя в свою очередь будет управлять работой всей системы, при определенных условиях включать или выключать ее.

Наиболее просто осуществляется подключение солнечных модулей к отоплению с естественной циркуляцией. Однако автоматизировать ее будет очень сложно. Необходимо придерживаться следующих правил:

Накопительный бак располагают выше уровня коллектора
Нижний вывод подключается к обратке
Верхний вывод подключается ко входу разогретого теплоносителя

Прочие нюансы подключения

Предусмотреть солнечные батареи для отопления дома необходимо на этапе проектирования или строительства дома, чтобы избежать лишних хлопот. Нужно придерживаться нескольких важных правил:

Установка батарей должна вестись преимущественно на южной стороне. Перед модулями не должно располагаться деревьев или более высоких построек, которые будут преграждать путь свету или отбрасывать на них свою тень – это существенно снизит эффективность
Необходимо убедиться, что стропильная система обладает достаточным запасом прочности. Она должна выдерживать не только закрепленные модули, но и снежный покров в зимний период, иначе может произойти обрушение кровли

Оптимальный угол ската крыши – в интервале 30-45 градусов в зависимости от того, как высоко поднимается на протяжении суток солнце
Чтобы увеличить эффективность отопительной системы или распараллелить несколько контуров, иногда ставят более одного накопительного коллектора
К гелиосистемам рекомендуется подключать отопительные контуры с более низкой температурой циркулирующего теплоносителя (панельные змеевики, водяные теплые полы и т. д.)

В заключении

Решившись установить солнечные батареи для отопления дома, необходимо быть готовым к большим первоначальным затратам. Стоимость требуемого оборудования и проводимых работ обойдется от 30 тыс. и выше в зависимости от сложности отопительной системы, выбранных модулей и их количества.

Окупаемость также зависит от большого числа факторов. Если зимы холодные, солнечные и продолжительные, сэкономить затраченные средства удастся через 2-3 года при эксплуатационном сроке до 30 лет. Однако не стоит торопиться, узнав подробнее о других альтернативных методах отопления.

Установка солнечных батарей

Если вы решили устанавливать панели самостоятельно специалисты рекомендуют следовать основным правилам монтажа:

Расположение генератора должно быть направлено на сторону максимального освещения в течение светового дня. При этом здания, расположенные близ дома не должны создавать батареям тень. Наиболее подходящее место для их установки считается крыша дома. Если монтировать панели на крышу не представляется возможным, их устанавливают на специальные стойки во дворе.

Если дом расположен на северном полушарии, плиты желательно монтировать в южном направлении. Угол наклона определяется географическими координатами и сезонностью (его можно рассчитать посредством онлайн-калькулятора)

Для наших зон угол наклона генератора относительно горизонта должен равняться 30-45 градусов.

При установке большого количества генераторов более одного ряда, расстояние между рядами должно превышать 1/7 высоты ряда.

Важно учитывать метеоусловия. Атмосферные осадки снижают выработку энергии в разы или сводят ее к нулю

Поэтому немаловажно обеспечить беспрепятственный доступ к батареям для их очистки.

Не рекомендуется применять какие-либо крепежные элементы в процессе монтажа панелей. Все необходимы крепежи следует приобретать в одном месте одновременно с батареями. Каждый блок укомплектован специальными отверстиями для определенных крепежей.

Схема работы солнечных батарей

Варианты использования энергии солнца

Солнечные батареи являются инновационным способом получения энергии, но применяются достаточно успешно. Популярны агрегаты в странах Европы, Америки, особенно в южных регионах, где количество солнечных дней велико и с получением достаточного количества не возникает проблем круглый год. В зонах с дефицитом солнечного света батареи применяются как альтернативный источник.

Батареи или коллекторы – посредники между лучами солнца и оборудованием, преобразующим энергию. Панели различаются по назначению, конструктивным особенностям и предназначены для накопления энергии с последующей передачей ее для питания бытовых электроприборов. Батареи представляют собой панели, оснащенные фотоэлементами с одной стороны и фиксаторами с другой.

Чтобы повысить эффективность отбора солнечной энергии, солнечные панели для частного дома закрепляют на аэродинамических механизмах в виде систем слежения – это конструкции с поворотными элементами, которые движутся вслед за лучами солнца. Преобразование энергии происходит в системе трубок, расположенных внутри конструкций.
