Эффективная солнечная батарея своими руками

Солнечная батарея: что это такое

Человечество загорелось идеей трансформации солнечного излучения в электрическую энергию с 30-х годов прошлого века. Именно тогда учёные из Академии наук СССР заявили о создании полупроводниковых медно-таллиевых кристаллов, в которых под действием световых лучей начинал протекать электрический ток. Сегодня это явление известно как фотоэлектрический эффект и широко используется как в гелиоэлектрических установках, так и в разнообразных датчиках.

Первые солнечные батареи известны ещё с 50-х годов прошлого века

Сила тока одного фотоэлемента измеряется в микроамперах, поэтому для получения сколь-нибудь значимой электрической мощности их объединяют в блоки. Множество таких модулей и составляют основу солнечной батареи (СБ), которую можно использовать для подключения различных электронных устройств. Если же говорить о законченном устройстве, которое можно установить под открытым небом, то корректнее говорить о солнечной панели (СП) с конструкцией, защищающей сборку фотоэлектрических модулей от внешних факторов.

Надо сказать, что КПД первых электрических гелиосистем не достигал и 10% — сказывались как недостатки полупроводниковой технологии, так и неустранимые потери, связанные с отражением, рассеиванием или поглощением светового потока. Десятилетия упорного труда учёных дали свой результат, и сегодня КПД самых современных солнечных батарей достигает 26%. Что же касается перспективных разработок, то здесь он ещё выше — до 46%! Конечно, внимательный читатель может возразить, что другие генераторы энергии работают с энергоэффективностью 95–98%. Тем не менее не следует забывать, что речь идёт о совершенно бесплатной энергии, величина которой в солнечный день превышает 100 Вт на один кв. м земной поверхности в секунду.

Современные солнечные панели генерируют электроэнергию в промышленных масштабах

Полученная с помощью солнечных панелей электроэнергия может использоваться аналогично той, что получают на обычных электростанциях — для питания различных электронных устройств, освещения, отопления и т. д. Единственное отличие, которое состоит в том, что на выходе фотоэлектронного модуля присутствует постоянный, а не переменный ток, на самом деле является преимуществом. Всё дело в том, что любая гелиосистема работает только в течение светового дня, причём её мощность очень сильно зависит от высоты солнца над горизонтом. Поскольку ночью СБ работать не может, электроэнергию приходится накапливать в аккумуляторах, а они-то все как раз и являются источниками постоянного тока.

Проект системы и выбор места

Проект гелиосистемы включает в себя расчёты необходимого размера солнечной пластины. Как было сказано выше, размер батареи, как правило, ограничен дорогостоящими фотоэлементами.

Гелиобатарея должна устанавливаться под определённым углом, который обеспечил бы максимальное попадание на кремниевые пластины солнечных лучей. Наилучший вариант – батареи, которые могут менять угол наклона.

Место установки солнечных пластин может быть самым разнообразным: на земле, на скатной или плоской крыше дома, на крышах подсобных помещений.

Единственное условие – батарея должна быть размещена на солнечной, не затененной высокой кроной деревьев стороне участка или дома. При этом оптимальный угол наклона необходимо вычислить по формуле или с применением специализированного калькулятора.

Угол наклона будет зависеть от месторасположения дома, времени года и климата. Желательно, чтобы у батареи была возможность менять угол наклона вслед за сезонными изменениями высоты солнца, т.к. максимально эффективно они работают при падении солнечных лучей строго перпендикулярно поверхности.

Для европейской части стран СНГ рекомендуемый угол стационарного наклона 50 – 60 º. Если в конструкции предусмотрено устройство для изменения угла наклона, то в зимний период лучше располагать батареи под 70 º к горизонту, в летнее время под углом 30 º

Расчёты показывают, что 1 квадратный метр гелиосистемы даёт возможность получить 120 Вт. Поэтому путём расчетов можно установить, что для обеспечения среднестатистической семьи электроэнергией в количестве 300 кВт в месяц необходима гелиосистема минимум в 20 квадратных метров.

Сразу установить такую гелиосистему будет проблематично. Но даже монтаж 5-ти метровой батареи поможет сэкономить электроэнергию и внести свой скромный вклад в экологию нашей планеты. Советуем также ознакомиться с принципом расчета необходимого количества солнечных батарей.

Солнечная батарея может использоваться в качестве резервного энергоисточника при частом отключении централизованного энергоснабжения. Для автоматического переключения необходимо предусмотреть систему бесперебойного питания.

Подобная система удобна тем, что при использовании традиционного источника электроэнергии одновременно производится зарядка аккумулятора гелиосистемы. Оборудование обслуживающее гелиобатарею размещается внутри дома, поэтому необходимо предусмотреть для него специальное помещение.

Размещая батареи на наклонной крыше дома, не забывайте об угле наклона панели, идеальный вариант, когда у батареи есть устройство для сезонного изменения угла наклона

Классификация фотоэлектрических модулей

Солнечные электростанции различаются по интенсивности и принципу действия встроенных фотоэлектрических элементов. Некоторые модули значительно проигрывают в мощности, однако, меньше стоят. Отличаются методом изготовления из кремния деталей и бывают:

  • тонкопленочные, являющиеся недорогими и маломощными модулями. Ключевым компонентом в этой батарее является пленка, изготовленная из аморфного кремния. Она занимает большую площадь батареи, однако, энергию генерирует в малом количестве. При установке монтируется как на крышу, так и на любые поверхности;
  • полимерные, изготовленные их кремневодорода. Силан наносят на подложный изоляционный материал батареи. Кроме того полимерный элемент можно нанести на мягкую подложку, поэтому монтировать аморфную станцию можно на любой неровной поверхности;
  • монокристаллические, имеющие собственный надежный корпус, защищенный от попадания влаги и пыли. Благодаря одиночным кристаллам отличаются надежной генерацией энергии в течение большого промежутка времени. Стабильные в работе модули, которые чаще всего устанавливаются в России, Украине и Белоруси;
  • мультикристаллические, изготовленные из солнечных элементов со множеством разнонаправленных кристаллов. Меньше подвержены воздействию высокой и низкой температуры. Однако для генерации энергии этим батареям нужна большая площадь.

Собирают солнечные модули только из фотоэлектрических элементов одного размера. В противном случае максимальная мощность тока маленьких пластин будут ограничивать работу крупных.

Установка

Монтировать батарею необходимо по месту максимальной освещенности солнечным светом. Панели могут крепиться на крыше дома, на жестком или поворотном кронштейне.

Лицевая часть солнечной батареи должна быть обращена на юг или юго-запад под углом от 40 до 60 градусов. При монтаже нужно учитывать внешние факторы. Панели не должны загораживаться деревьями и другими предметами, на них не должна попадать грязь.

Несколько рекомендаций, которые помогут сберечь деньги и время при изготовлении солнечных панелей:

  1. Лучше покупать фотоэлементы с небольшими дефектами. Они также работоспособны, только имеют не такой красивый внешний вид. Новые элементы очень дороги, сборка солнечной батареи будет экономически не оправдана. Если нет особой спешки, пластины лучше заказать на eBay, это обойдется еще дешевле. С пересылкой и Китая нужно быть осторожнее – большая вероятность получить бракованные детали.
  2. Фотоэлементы нужно купить с небольшим запасом, велика вероятность их поломки во время монтажа, особенно, если нет опыта сборки подобных конструкций.
  3. Если элементы пока не используются, следует припрятать их в надежное место во избежание поломок хрупких деталей. Нельзя складывать пластины большими стопками – они могут лопнуть.
  4. При первой сборке следует изготовить шаблон, на котором будут размечены места расположения пластин перед сборкой. Так легче вымерять расстояния между элементами перед пайкой.
  5. Паять необходимо маломощным паяльником, и ни в коем случае не применять усилие при пайке.
  6. Для сборки корпуса удобнее применять алюминиевые уголки, деревянная конструкция менее надежная. В качестве листа с тыльной стороны элементов лучше использовать оргстекло или другой подобный материал и надежнее, чем крашеная фанера, и эстетично выглядит.
  7. Располагать фотоэлектрические панели следует в местах, где солнечное освещение будет максимальным в течение всего светового дня.

Солнечная батарея своими руками – как сделать, собрать и изготовить?

Отходя от самодельных вариантов мы уделим внимание уже более серьёзным вещам. Сейчас мы поговорим о том, как правильно собрать и изготовить настоящую солнечную батарею своими руками

Да – такое тоже возможно. И хочется вас уверить – она будет не хуже покупных аналогов.

Для начала стоит сказать, что, вероятно, вы не сможете найти на свободном рынке сами настоящие кремниевые панели, которые используются в полноценных солнечных батареях. Да и стоит они будут дорого. Мы же будем собирать нашу солнечную батарею из монокристаллических панелей – варианте более дешёвом, но отлично показывающим себя в плане выработки электрической энергии. Тем более что монокристаллические панели легко найти и стоят они достаточно недорого. Они бывают разных размеров. Самый популярный и ходовой вариант – 3х6 дюймов, который вырабатывает 0,5В в эквиваленте. Таких нам будет достаточно. В зависимости от ваших финансов вы можете купить их хоть 100-200 штук, но сегодня мы соберём вариант, которого хватит на то, чтобы запитать небольшие аккумуляторы, лампочки и прочие небольшие электронные элементы.

Выбор фотоэлементов

Как мы утверждали выше – мы выбрали монокристаллическую основу. Найти её можно где угодно. Самое популярное место, где её продают в гигантских количествах – это торговые площадки Amazon или Ebay.

Главное помните, что там очень легко нарваться на недобросовестных продавцов, так что покупайте только у тех людей, у кого достаточно высокий рейтинг. Если у продавца хороший рейтинг, то вы будете уверены, что ваши панели дойдут до вас хорошо запакованные, не битые и в том количестве, в котором вы заказывали.

Выбор места (система ориентации), проектирование и материалы

После того, как вы дождётесь вашу посылку с основными фотоэлементами, вы должны хорошо выбрать место для установки вашей солнечной батареи. Ведь вам нужно будет, чтобы она работала на 100% мощности, не так ли? Профессионалы в этом деле советуют проводить установку в то место, где солнечная батарея будет направлена чуть ниже небесного зенита и смотреть в сторону Запада-Востока. Это позволит практически весь день “ловить” солнечный свет.

Изготовление каркаса солнечной батареи

Для начала вам требуется изготовить основание солнечной батареи. Оно может быть деревянное, пластиковое или алюминиевое. Лучше всего себя показывает дерево и пластик. Оно должно быть достаточного размера, чтобы в ряд поместить все ваши фотоэлементы, но при этом они не должны будут болтаться внутри всей конструкции.

После того, как вы собрали основание солнечной батареи вам потребуется просверлить множество отверстий на его поверхности для будущего выведения проводников в единую систему.

Кстати не забудьте, что всё основание требуется сверху закрыть оргстеклом для защиты ваших элементов от погодных условий.

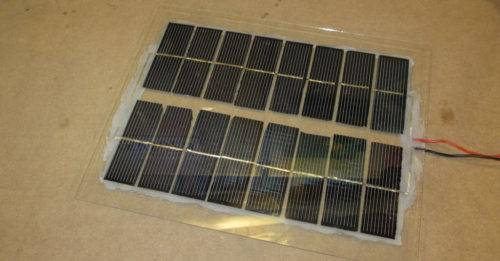

Пайка элементов и подключение

После того, как ваше основание будет готово вы можете размещать ваши элементы на его поверхности. Фотоэлементы размещаете вдоль всей конструкции проводниками вниз (просовываете их в наши просверленные отверстия).

Затем их требуется спаять между собой. В интернете есть множество схем, по которым происходит пайка фотоэлементов. Главное – соединить их в своеобразную единую систему для того, чтобы они все вместе могли собирать полученную энергию и направлять её в конденсатор.

Последним шагом будет припайка “выводного” провода, который будет подключён к конденсатору и выводить в него получаемую энергию.

Монтаж

Это финальный шаг. После того как вы убедитесь в том, что все элементы собраны верно, сидят плотно и не болтаются, хорошо закрыты оргстеклом – можно приступать к монтажу. В плане монтажа солнечную батарею лучше крепить на прочное основание. Отлично подойдёт металлический каркас, укреплённый строительными шурупами. На нём солнечные панели будут сидеть прочно, не шататься и не поддаваться никаким погодным условиям.

На этом всё! Что мы имеем в итоге? Если вы сделали солнечную батарею, состоящую из 30-50 фотоэлементов, то этого будет вполне достаточно для того, чтобы быстро зарядить ваш мобильный телефон или зажечь небольшую бытовую лампочку, т.е. у вас на выходе получилось полноценное самодельное зарядное устройство для зарядки аккумулятора телефона, уличного дачного светильника, либо небольшого садового фонарика. Если же вы сделали солнечную панель, к примеру, в 100-200 фотоэлементов, то тут уже может идти речь о “запитке” некоторых бытовых приборов, например, кипятильника для нагрева воды. В любом случае – такая панель будет дешевле покупных аналогов и сохранит вам деньги.

Производственный процесс создания

В специализированных магазинах можно приобрести наборы, в которых есть уже всё необходимое для создания солнечной панели

Доведенные ежемесячными счетами до кондиции, люди, могут собрать солнечные панели самостоятельно.

И для создания такой панели им нужно:

  1. Определиться с количеством ячеек в будущей солнечной панели.
  2. Припаять солнечные элементы по монтажной схеме группами.
  3. Нанести защитный материал, если его нет, то приклеить силиконом стекло к каждой панели.
  4. Дождаться пока высохнет силикон.
  5. Также можно застеклить и вторую часть, заключив тем самым солнечный элемент с обеих сторон.
  6. Дать этой конструкции хорошо высохнуть как минимум за сутки.
  7. Произвести работы по монтажу рамки. Для этого необходимо герметизировать края рамки и закрепить рамку из алюминия.
  8. Соединительную коробку с тыльной части конструкции нужно закрепить с помощью герметика. Клей герметик соединит с поверхности модуля соединительную коробку.
  9. Установить инвертер. Для этого на задней части панели соединительную коробку необходимо сделать с колодкой. Блок с одной стороны необходимо сделать плюсовым, со второй стороны необходимо провести провод к инвертеру. При небольшом инвертере и тока будет мало.
  10. Последним этапом является тестирование солнечной панели. На этом этапе необходимо измерить электрические параметры модуля, когда на него воздействует мощный световой поток, который имитирует солнечную энергию.

Перечень параметров, которые необходимо измерить:

  • ток короткого замыкания;
  • напряжение холостого ход;
  • электроэнергия максимальной мощности;
  • напряжение максимальной мощности;

Какой угол наклона сделать у солнечной панели?

Угол наклона полностью зависит от времени года (высоты подъема солнца)

При установке солнечной панели очень важно обратить внимание на ее расположение и угол наклона. Именно поэтому при выборе месторасположения батареи, выберите то место, где лучи будут падать перпендикулярно и будет небольшой наклон

Очень важно при размещении солнечной панели иметь возможность в дальнейшем контролировать ее уклон

Очень важно при размещении солнечной панели иметь возможность в дальнейшем контролировать ее уклон

Идеальное месторасположение солнечной панели – это крыша дома

Очень важно при размещении солнечной панели иметь возможность в дальнейшем контролировать ее уклон. Идеальное месторасположение солнечной панели – это крыша дома

Проблема установки может заключать только в том, что не каждая крыша выдержит вес солнечной батареи

Если такие случаи возникают, рекомендуется использовать специальные подставки, которые минимизируют нагрузку на поверхность крыши

Проблема установки может заключать только в том, что не каждая крыша выдержит вес солнечной батареи. Если такие случаи возникают, рекомендуется использовать специальные подставки, которые минимизируют нагрузку на поверхность крыши

Идеальное месторасположение солнечной панели – это крыша дома. Проблема установки может заключать только в том, что не каждая крыша выдержит вес солнечной батареи. Если такие случаи возникают, рекомендуется использовать специальные подставки, которые минимизируют нагрузку на поверхность крыши.

Рабочие показатели

При изготовлении солнечной панели точно по вышеуказанной схеме, солнечная батарея будет давать 500 Вт электричества в неделю.

Для многих такое количество электроэнергии покажется слишком маленьким. Но заметим, что солнечная батарея в нашем случае маленькая, всего 28 солнечных ячеек, и месторасположение играет немаловажную роль. В связи с этим, если необходима мини-электростанция, как говорится и затрат нужно будет значительно больше.

Устройство и принцип работы

Солнечная батарея – это несколько полупроводниковых фотоэлементов, преобразующих световую энергию в электричество. Ее работа основана на использовании барьерного фотоэффекта.

Принцип работы полупроводникового фотоэлемента

В месте соединения полупроводников разных типов проводимости (р и n) возникает электрическое поле, которое препятствует проникновению электронов из области с n-проводимостью в зону р-типа и «дырок» из участка полупроводника с р-проводимостью в участок с n-проводимостью. Если осветить такой кристалл, то элементарные частицы света – фотоны – будут выбивать электроны со своих орбит и генерировать электронно-дырочную пару.

При этом электроны, генерируемые в р слое рядом с р-n-переходом, под действием электрического поля барьера будут переходить в n-область. Аналогично «дырки», возникающие под действием света n-области, будут выноситься в зону с р-проводимостью. В результате в n-слое  возникнет избыток электронов, и, соответственно, эта область будет заряжена отрицательно. Соответственно, в p-слое появится избыток “дырок” и положительный заряд. На контактах пластины возникнет разность потенциалов. Отрицательное напряжение будет действовать на контакте, соединенном  с полупроводником n-типа, а положительное – на другом выводе.

Из чего состоит

Для изготовления солнечных батарей используют такие материалы:

  • кремний (Si);
  • германий (Ge);
  • арсенид галлия (GaAs);
  • селен (Se);
  • теллурид кадмия (CdTe).

Самое большое распространение получили солнечные элементы, изготовленные на основе кремния. Они отличаются хорошим КПД и сравнительно невысокой стоимостью.

Солнечные источники питания бывают трех видов: монокристаллические, поликристаллические и аморфные.

  1. Монокристаллические элементы сделаны из одного цельного кристалла кремния. Эти элементы изготавливают, разрезая искусственно выращенные кристаллы кремния. Их КПД находится в пределах от 13 до 25%. Они могут работать в течение 25 лет, однако, их коэффициент полезного действия со временем уменьшается. Такие элементы теряют свою эффективность при слабом освещении.
  2. Поликристаллические фотоэлементы изготавливают, расплавляя, а потом охлаждая кристалл кремния. КПД таких приборов находится в пределах от 9 до 18%. Срок их службы 10 лет, но при этом коэффициент полезного действия не уменьшается с течением времени. Эти модули могут работать даже в плохую погоду.
  3. Солнечные элементы на основе аморфного кремния изготавливают путем напыления полупроводника на основание из полимера. Такие элементы способны гнуться, поэтому их легко монтировать. Однако КПД у них небольшой – от 5 до 10%, а срок службы не более 2-х лет. Неплохо работают при слабом освещении.

Более подробно читайте в статье: из чего состоит и как работает солнечная батарея.

Конструктивные параметры батареи

Установка солнечной батареи в частный дом – дело посильное. Однако для того, чтобы конструкция, изготовленная собственным трудом, приносила максимум пользы, стоит учитывать некоторые ее особенности. Рассмотрим главные требования к устройству солнечной панели:

  1. В связи с хрупкостью изделия, желательно первым делом монтировать каркас, и лишь после окончания этого процесса установить конструктивные элементы.
  2. Размер панели зависит от функциональной нагрузки, но стоит учитывать, что большая коробка будет иметь значительный вес и потребует больше проводников энергии для ее заполнения.
  3. Корпус солнечной батареи необходимо конструировать с невысокими боковыми бортиками, чтобы их тень не препятствовала попаданию солнечных лучей на элементы.
  4. Желательно обработать корпус внутри и снаружи влагостойкой краской, поскольку сооружение будет находиться под атмосферным воздействием круглые сутки.
  5. В самом корпусе следует разместить подложку.
  6. В нижней части коробки корпуса необходимо предусмотреть небольшие вентиляционные отверстия, которые позволят поддерживать требуемую температуру в радиаторе и выводить газ, образующийся в процессе работы панели.

Как сделать источник питания из подручных материалов

Собрать простейшую батарейку можно из подручных элементов. Вариантов несколько, самые популярные такие:

  1. Берется кусок медной фольги и греется на электроплите полчаса, после остывания с поверхности удаляется оксидная пленка. Вырезается второй кусок такого же размера, оба элемента слегка подгибаются и ставятся в обрезанную бутылку или банку, чтобы не соприкасались между собой. На края крепятся крокодильчики, в емкость наливается соленая вода, после чего начнется выработка тока.
  2. Если под рукой есть много ненужных транзисторов, можно извлечь полупроводники из них и собрать солнечную батарею. Собранные элементы ставятся на пластину и соединяются, после чего подключается провод и можно пользоваться системой. Много энергии такой вариант не даст, но для работы радиоприемника и зарядки телефона его вполне хватит.
  3. Можно сделать источник питания из диодов, для этого их надо вскрыть, чтобы открыть фотоэлемент. Для извлечения элемент нагревается, чтобы расплавить припой. Извлеченные кристаллы припаивают к корпусу и соединяют в систему.
  4. Из пивных банок можно собрать конструкцию для нагревания воды или воздуха. Для этого в них вырезается верхняя часть, в нижней делается отверстие, тара хорошо моется. Затем делается большой короб из деревянного бруска и поликарбоната. Банки кладутся рядами и соединяются герметиком. После окрашивания поверхности в черный цвет можно поставить модуль на улицу.

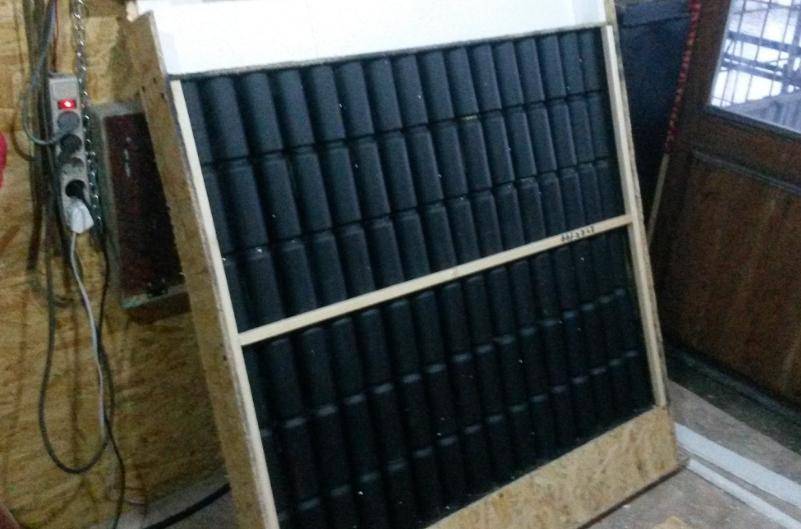

Необычный вариант из пивных банок.

Банки проще всего прижимать длинными пластинками или брусками, размещаемыми через 50-80 см.

Как собрать солнечную батарею своими руками

Сборка корпуса солнечной батареи

Сборка солнечных батарей, а именно, корпуса может выполняться в разных вариантах. В первом случае ее можно сделать из фанерных листов и деревянных реек, поэтому такой монтаж не представляет особой сложности. Конструкции выпиливаются по размерам, а затем соединяются между собой саморезами. Все стыки и швы предварительно промазываются герметиком. Все деревянные части покрываются краской или специальными защитными составами. Дальнейшие работы проводятся только после полного высыхания конструкции.

Немного сложнее изготовить солнечную батарею из алюминиевого уголка. В этом случае сборка каркаса происходит в следующем порядке:

  • Сборка из уголка прямоугольного каркаса.
  • В каждом углу конструкции сверлятся отверстия под крепления.
  • Внутренняя часть профиля по всему периметру покрывается силиконовым герметиком.
  • Внутрь каркаса на обработанные места укладывается текстолит или оргстекло, вырезанные по размеру. Их нужно как можно плотнее прижать к уголкам.
  • Внутри корпуса лист прозрачного материала фиксируется крепежными уголками, установленными по углам.
  • Дальнейшие работы проводятся после полного высыхания герметика. Предварительно, все внутренние поверхности протираются от пыли и загрязнений.

Пайка проводов и соединение фотоэлементов

Все элементы для солнечных батарей отличаются повышенной хрупкостью и требуют аккуратного обращения. Перед началом пайки они протираются, чтобы поверхность была идеально чистой. Элементы с припаянными проводниками все равно следует проверить и устранить обнаруженные недостатки.

На каждой фотопластинке имеются контакты с различной полярностью. Вначале проводники припаиваются к ним, а уже потом соединяются между собой.

При использовании шин вместо проводов, необходимо учитывать следующие особенности:

  • Шины размечаются и разрезаются на требуемое количество полосок.
  • Контакты пластин протираются спиртом, после чего на них наносится тонкий слой флюса, с одной стороны.
  • Шина прикладывается по всей длине контакта, после чего по ней нужно провести разогретым паяльником.
  • Пластина переворачивается, и такая же операция повторяется на другой стороне.

Паяльник во время монтажа нельзя сильно прижимать к пластине, иначе она может лопнуть. На лицевой стороне после пайки не должно оставаться неровностей. Если они остались, нужно еще раз пройти паяльником по шву.

Чтобы не ошибиться с размещением пластин, перед тем как их собирать, на поверхность листа рекомендуется нанести разметку с учетом всех размеров и зазоров. После этого фотоэлементы укладываются на свои места. Затем контакты панелей соединяются между собой с обязательным соблюдением полярности.

Нанесение герметизирующего слоя

Перед тем как самому герметизировать конструкцию, нужно выполнить тестирование и проверить солнечные батареи на работоспособность. Она выносится на солнце, после чего на выводах шин замеряется напряжение. Если оно в пределах нормы, можно приступать к нанесению герметика.

Один из наиболее подходящих вариантов предполагает следующие действия:

  • Силиконовый герметик наносится на самодельные солнечные батареи капельками по краям корпуса и между пластинами. После этого края фотоэлементов аккуратно прижимаются к прозрачному основанию и должны прилегать к нему как можно плотнее.
  • На каждый край пластинок укладывается небольшой груз, после чего герметик полностью высыхает, а фотоэлементы надежно фиксируются.
  • В самом конце аккуратно промазываются края рамки и все стыки между пластинами. На данном этапе герметиком покрывается все, кроме самих пластинок, он не должен попасть на их оборотную сторону.

Окончательная сборка солнечной панели

После всех операций остается лишь полностью собрать солнечную батарею в домашних условиях.

В этом случае порядок действий будет следующий:

  • В боковой части корпуса устанавливается соединительный разъем, к которому подключаются диоды Шоттки.
  • С лицевой стороны вся сборка пластинок солнечной батареи закрывается прозрачным защитным экраном и герметизируется, чтобы исключить попадание влаги внутрь конструкции.
  • Для обработки лицевой стороны рекомендуется использовать специальный лак, например, PLASTIK-71.
  • После сборки выполняется окончательная проверка, после чего солнечная батарея из подручных средств сделанная своими руками может устанавливаться на свое место.

Как сделать солнечную батарею своими руками

Повер банк с солнечной батареей

Обзор солнечных батарей для туристов

Установка солнечных батарей

Солнечные батареи: альтернативная энергия

Производство солнечных батарей

Подборка компонентов

Основа панели – это сборка фотоэлементов. Так как для получения достаточной мощности нам потребуется достаточно большое их количество, стоит рассмотреть наиболее дешевые источники, в роли которых традиционно выступают Ebay и Aliexpress. Нужный товар ищется по запросу “solar cell”.

В среднем готовая тонкопленочная сборка под напряжение 12 В и ток 100 мА стоит в Китае около 200-300 рублей, ее размеры составят около 85×115 мм. Можно встретить также как меньшие сборки (на 5, 6 вольт), так и отдельные фотоэлементы (их рабочее напряжение – 0,5 В). В любом случае их придется комбинировать, чтобы получить нужное напряжение и мощность. Для этого будет необходимо скомбинировать последовательное и параллельное подключение фотоэлементов.

Соединяя фотоэлементы последовательно, мы не изменяем максимальный ток, который может отдать сборка, но увеличиваем напряжение на ее выходах: к примеру, сборка из 6 поликристаллических фотоэлементов (напомним, рабочее напряжение каждого – 0,5 В) будет выдавать 3 В.
Соединяя фотоэлементы параллельно, мы увеличиваем токоотдачу сборки, сохраняя ее рабочее напряжение

При этом важно, чтобы каждая секция имела одинаковое количество элементов.

На приведенном выше рисунке отображен принцип соединения фотоэлементов. Каждый из них имеет напряжение в 0,5В; сборка из двух фотоэлементов SB2 и SB3 выдает нам 1В, сборка из трех – 1,5В, параллельное подключение второй секции не изменяет напряжение.

Также по схеме видно, что каждая из параллельно соединенных секций подключена к нагрузке через диод. Это необходимо для того, чтобы избежать потери тока через менее освещенные секции (например, половину батареи закрыла тень), а также не дать аккумуляторам разряжаться ночью. Для обеспечения максимального КПД нам понадобятся диоды с минимальным прямым падением напряжения (так называемые диоды Шоттки). Их нужно подбирать с учетом полуторакратного запаса по обратному напряжению и току.

ПРИМЕР: Мы используем секции с напряжением 12 В и током 100 мА. Значит, каждый диод должен иметь обратное напряжение не менее 18 В и ток не менее 150 мА. По каталогам можно подобрать подходящие диоды: в нашем случае самый дешевый и удобный вариант – это 1N5817 стоимостью около 500 р. за упаковку из 100 штук на том же Aliexpress.

При выборе фотоэлементов предпочтите уже имеющие готовые площадки для пайки, сборка панели в этом случае будет гораздо проще. Также можно увидеть в продаже солнечные батареи без площадок для пайки: их нужно собирать с использованием токопроводящих шин из медной фольги, это менее удобный способ.

Итак, определившись с типом используемых элементов, можно приступить к расчету конструкции панели. Например, мы выбрали сборку из одиночных (0,5В) фотоэлементов с номинальным током 100 мА, рассчитывая на зарядку аккумулятора 12В током до 6 А. Следовательно, нам понадобится 6/0,1=60 секций по 12/0,5=24 фотоэлемента, итого 1440 фотоэлементов. Также потребуется 60 барьерных диодов.

Сами фотоэлементы необходимо будет разместить под прозрачным листом, который будет защищать их от механических повреждений. Лучше использовать толстое (3-4 мм) минеральное стекло, а не органическое, так как, несмотря на большую массу и стоимость, оно не мутнеет и не царапается.

Размеры стеклянной панели рассчитываются из размеров и расположения секций. В нашем примере, применяя элементы размером 53х18 мм, мы получим размеры секции в 212х108 мм, если расположим их в порядке 4×6:

60 таких секций разумнее всего расположить в порядке 5х12, таким образом общие размеры панели составят 1060х1296 мм. При этом нужно учесть припуск на бортики панели в зависимости от их конструкции.

На видео показан процесс постройки с комментариями

Солнечная батарея: что это и как работает

Солнечная батарея – это набор панелей, преобразующих энергию света, соединенных в конкретную схему, для достижения нужных электрических характеристик: напряжения, тока и мощности. Каждая панель – это кремниевая пластина с металлизированными дорожками для подключения к цепи. В готовых решениях они соединены на заводе, а монтажнику нужно собрать схему из нескольких, чтобы обеспечить электроснабжение объекта в необходимом объеме.

Принцип действия основан на фотоэффекте. Посветив на кремний, вы ничего не добьетесь, поэтому в структуру пластины вносят примести – легируют. В результате появляется избыток положительных или отрицательных носителей заряда, что зависит от типа примеси, формируются P и N области и pn-переход – по типу простейшего полупроводникового диода. Когда на него попадает свет, на выводах формируется фото-ЭДС. Однако величина напряжения диода достаточно мала – порядка половины вольта. Поэтому в одном солнечном модуле находится множество таких ячеек, а выходное напряжение батареи в целом доходит до 12–24 В.

Так как солнечный свет не доходит до нас круглыми сутками – энергия будет вырабатываться только днем, чтобы пользоваться электричеством ночью, нужно ее накопить. Для этого потребуются аккумуляторы и контроллер для их заряда. Если вы собираетесь пользоваться не только 12-вольтовым оборудованием, но и привычными 220 В бытовыми приборами, нужен еще и инвертор.

Контроллеры заряда бывают разных типов:

  • On-Off.
  • PWM.
  • MPPT.

Инвертор необходим для преобразования постоянного напряжения величиной 12 В, в переменное 110, 220, 380 и прочее. Обычно он рассчитан под одно выходное напряжение.
