Как соединить провода в распределительной коробке

Как сделать скрутку с пайкой для создания надежного электрического контакта: 3 способа

При пайке создается надежный электрический контакт за счет проникновения расплавленного припоя во все пустоты. Между витками скрутки и припоем создается прочное сцепление взаимной диффузии обоих металлов.

Пайка обеспечивает гарантированно долговечный электрический контакт, обладающий хорошей проводимостью. Она требует соблюдения определенной технологии и качественной подготовки.

С проводов надо снять изоляцию, зачистить металл жил от окислов, пропитать его флюсом. Он уберет с подготавливаемой поверхности все органические загрязнения.

Кислотные флюсы, например, раствор цинка в серной кислоте или аспирин сложно удалить с поверхности спаянных деталей. Оставшиеся капельки со временем вступают химическую реакцию с металлом жил, нарушают их проводимость.

Для пайки электрических схем используют канифоль. Ее можно растворить в этиловом спирте и наносить кисточкой на соединяемые провода.

При пайке скруток подготовленный раствор флюса удобно держать в небольшом флаконе и просто окунать в него зачищенные и скрученные провода поочередно. Так работать можно на высоте.

Обычные электрические паяльники с резистивным нагревом затрудняют такую работу: требуется выполнять много действий по распределению припоя по поверхности скрутки и хорошо прогревать ее.

Для электрических проводов бытовой сети удобно пользоваться газовыми паяльниками, пламя которых направляют на специальный тигель с припоем, закрепленный на удалении от горелки.

Обработанную раствором канифоли скрутку, даже расположенную высоко над потолком в распределительной коробке, помещают на короткое время в тигель с расплавленным припоем и извлекают.

Аналогичную работу можно выполнять электрическим паяльником для полипропиленовых труб. Определенная часть электриков приспособилась хорошо и быстро пропаивать им скрутки.

Еще один современный способ получения качественной пайки практически любых металлов заключается в использовании паяльной пасты, которая специально создана для применения в электромонтажных работах.

Ее просто наносят палочкой на скрутку, как показано ниже для алюминиевой проволоки, и затем прогревают в пламени горелки.

Сцепление металлов отличается хорошей проводимостью тока. При небольших объёмах электромонтажных работ в квартире можно вполне обойтись пламенем обычной зажигалки.

Паста обладает нейтральной кислотностью с pH порядка 7,5. Она экономно расходуется. Если на месте спайки осталось много флюса, то его легко смыть водой и протереть бумажной салфеткой.

Паяльную пасту ELP рекомендуют для соединения проводов из разных металлов, включая и медь с алюминием. Она исключает эффект создания гальванопары за счет явления диффузии, создаваемой при частичном проникновении припоя в поверхностный слой спаиваемых проводов.

Для чего нужна распределительная коробка?

Не так уж много найдется людей, которые не знают, что такое распределительная коробка.

Тем не менее не лишним будет напомнить, что это – пластиковый контейнер круглой или прямоугольной формы с крышкой и отверстиями по бокам, предназначенный для коммутации (соединения) электрических проводов.

Чтобы обеспечить все энергопотребляющие приборы квартиры или дома (лампочки, светильники, стиральные машины, телевизоры, компьютеры и пр.) электричеством, необходимо развести провода от распределительного щитка к точкам потребления – розеткам и выключателям.

Делать это нужно таким образом, чтобы обеспечивалось равномерное распределение электроэнергии по всем помещениям.

Для этого электропроводку разделяют на отдельные магистрали. Для каждого помещения прокладываются свои питающие провода, к которым подключаются все имеющиеся в помещении энергопотребители.

В определенных узловых точках провода соединяются между собой. В таких точках и устанавливаются распределительные коробки, внутри которых располагают соединения.

Основная цель распределительных коробок – обеспечение пожарной безопасности.

Места соединения проводов – самые опасные с точки зрения возникновения пожара.

Недостаточно плотный контакт создает большое сопротивление в соединении и приводит к его нагреву, приводящему иногда к пожару.

Распределительная коробка изолирует место соединения от горючих материалов стены, исключая опасность возгорания. Кроме этой главной цели есть и второстепенная. Скрутки проводов, не спрятанные в коробку, выглядят не очень эстетично.

По типу исполнения распределительные коробки бывают внутренними, предназначенными для заделки в стену (для соединения скрытой проводки), и накладными, устанавливаемыми на стену (для открытой проводки).

Можно ли обойтись вообще без распредкоробок?

Теоретически – да. Но для этого потребуется соединить распределительный щиток и каждое место потребления электроэнергии в квартире отдельным проводом.

Это приведет к большому расходу электропроводки и необходимости делать широкие и глубокие штробы, чтобы иметь возможность уложить в них несколько рядов провода.

В конечном итоге недостатки такого способа многократно перевесят недостатки использования распределительных коробок. Экономия за счет отказа от последних будет многократно обесценена повышенными расходами на электропроводку.

На это можно ответить только одно.

Правильное, профессионально выполненное соединение проводов в распределительной коробке абсолютно безопасно.

При том что каждый имеет право на свою точку зрения, вариант с использование распредкоробок является все же более предпочтительным, чем без них.

Где и как устанавливать распределительные коробки?

Распределительные коробки устанавливают на расстоянии 10-30 см от потолка – в зависимости от высоты последнего.

При скрытой проводке коробки заделываются в стену, – таким образом, чтобы верх их крышек был заподлицо с поверхностью стены. При открытой проводке коробки устанавливаются без заделки в стену на ее поверхность.

ПУЭ (правила устройства электроустановок) требуют, чтобы был обеспечен доступ к крышке коробки – для проведения ревизии при необходимости. При накладном способе установки это требование выполняется автоматически.

При установке внутрь стены нужно позаботиться о двух вещах. Во-первых, необходимо, чтобы место расположения коробки было известно, и был обеспечен доступ к ней, а во-вторых – чтобы не страдала эстетичность помещения. Первое требование важнее, его необходимо соблюсти в любом случае.

Второе – субъективное, зависящее от вкуса хозяина. Эстетичность можно обеспечить разными способами.

При наклейке обоев аккуратно обрезать их вокруг крышки, оставив на месте.

Это даст возможность видеть место расположения коробки и одновременно сделать его практически не отличающимся от соседних мест.

При ином способе оформления стен нужно позаботиться о том, чтоб поверхность крышки была одного цвета со стеной, и чтобы можно было снять крышку, не разрушая стену в этом месте.

При устройстве натяжных потолков для доступа к коробкам (если они оказываются скрытыми за поверхностью потолка) необходимо установить маленькие люки.

Как соединять провода в распределительной коробке?

В ПЭУ сообщается, что соединение проводов должно производиться методом сварки, пайки, опрессовки или с помощью винтовых и болтовых зажимов.

Назначение распределительных коробок

Распредкоробка может иметь любую форму – квадратную, прямоугольную, круглую или даже овальную

При прокладке электропроводки ее разводят равномерно от щитка ко всем помещениям. В каждом из них провода вновь разветвляются и уходят к конечным точкам потребления: розеткам, выключателям, светильникам и пр. В узловых точках устанавливаются распредкоробки – пустотелые конструкции, предназначенные для сокрытия мест разводки. Их заделывают в стену в 10-30 см от потолка или оставляют снаружи в виде накладных устройств.

Основное предназначение подобных конструкций – защита мест соединения от контакта с горючими материалами, физических повреждений, пыли и влаги. Кроме того, выполняют распределительные коробки и эстетическую роль, закрывая места пайки или не слишком эстетичные клеммы.

По ГОСТ Р 50571.15-97, для доступа к содержимому такие конструкции снабжаются крышками или дверцами. Отверстия по бокам предназначены для вывода проводов. Замуровывать их без возможности свободного открытия запрещено. Даже при монтаже коробки в стену ее крышка должна находиться на поверхности и открываться быстро и без усилий. Иногда распредкоробки могут содержать уже встроенные клеммы.

Изделия, предназначенные для внутренней проводки, должны иметь уровень защиты IР20-30 и выполняться из полистирола, полипропилена. Степень защиты распаечных коробок, монтируемых во взрывоопасных зонах – IР44. Конструкции, устанавливаемые вне помещений, изготавливаются из атмосферостойких материалов и имеют уплотнительные швы.

Согласно ПУЭ, соединение проводов скруткой в распределительной коробке может использоваться только временно, при тестировании сети. Для постоянного использования она запрещена. Ведь провода на этом участке будут перегреваться, что может привести к пожару.

Интересные идеи для украшения любимой дачи своими руками | 150+ оригинальных фото подсказок для умельцев

Способы соединения проводов

В ПУЭ прописано пять основных методов для коммутации двух проводов:

• скрутка;
• сварка;
• клеммные колодки;
• пайка;
• опрессовка.

Скрутка

Максимально быстрый, простой, но крайне ненадежный метод коммутации. Для изоляции проводов применяют изоленту, пластиковые колпаки или термоусадочные трубки.

Скрутка с монтажными колпачками

Намного качественнее и стабильнее будет соединение, выполненное при помощи специальных монтажных колпачков. Изделия состоят из двух частей – наружной пластиковой, не поддерживающей горения, и внутренней металлической, конической формы с резьбой. Последняя позволяет буквально накрутить колпачок на конец провода, обеспечивая большую площадь соприкосновения и отличные электрические параметры. Данным методом можно соединить два или больше проводов без использования пайки.

Для выполнения операции удалите изоляцию на расстояние до 20 мм и скрутите провода друг с другом. На скрутку наденьте колпачок и проверните несколько раз. При выборе колпачка ориентируйтесь на число скручиваемых проводов и их сечение. Данный вариант экономит пространство, позволяя более компактно разместить кабель.

Пайка

Стандартный метод соединения проводов, подразумевающий использование олова и припоя. Характеризуется высокой надежностью и долговечностью, но уходит гораздо больше времени.

Сварка проводов

Первая сложность метода – необходим сварочный аппарат инверторного типа. Такой вариант считается еще более надежным и качественным, позволяя превратить две жилы в одну. К нему следует прибегать лишь в крайних случаях: при выполнении заземления частного дома с мощной нагрузкой, подключении насосов или источников бесперебойного питания для работы газовых котлов.

Клеммные колодки

В соответствии с рекомендациями в ПУЭ при коммутации двух проводов из разных материалов нужно использовать специальные зажимы винтового или пружинного типа. Простой способ, требующий отвертку. Постарайтесь не перетянуть зажимные болты.

Опрессовка

Данный метод подразумевает использование пресс-клещей и гильз. Последние выбираются в зависимости от соединяемых жил – для алюминиевых берутся алюминиевые гильзы, для медных – медные и т. д. Учтите, что с помощью пассатижей вы не сможете обеспечить надежное и качественное соединение.

Способы соединения проводов

Существует несколько методов соединения электропроводов. Вы можете выбрать наиболее удобный и подходящий для вашего случая вариант.

Скрутка

Скрутка

В настоящее время соединение кабелей в распределительных коробках по методу скрутки запрещено – оно считается крайне ненадежным по сравнению с другими существующими вариантами. Выбирая скрутку, вы осознанно принимаете всю возможную ответственность на себя.

Как правильно делать сращивание и ответвление проводов с помощью скрутки

Само соединение выполняется предельно просто: с проводов счищается примерно 10 мм изоляции, а после они аккуратно накручиваются друг на друга. При соединении проводов диаметром до 1 мм выполняем не менее 5 витков, в случае скрутки более «серьезных» кабелей – от 3 витков.

Опрессовка

Инструмент для опрессовки

Популярный вариант соединения. Выполняется с использованием специальной гильзы по размеру пучка проводов. Материал гильзы также должен соответствовать материалу изготовления кабелей.

Для обжима изделия применяются пресс-клещи для опрессовки гильз. Народные умельцы нередко пытаются выполнить обжим с помощью пассатижей, однако профессионалы рекомендуют от такого варианта воздерживаться, т.к. соединение будет не таким надежным.

Работа выполняется в следующем порядке.

Снимаем с проводов изоляцию, ориентируясь на длину используемой гильзы.

Второй шаг

Скручиваем провода в пучок и вводим их в соединитель.

Обжимаем гильзу с проводами пресс-клещами.

Процесс опрессовки

Выполняем изоляцию готового соединения термоусадкой либо обычной изолентой.

Процесс опрессовки

Сварка

Сварка

После выполнения такого соединения получается по сути цельный провод, которому не страшны ни процессы окисления, ни другие негативные воздействия, характерные для разъемных способов.

Для соединения проводов по методу сварки нужно подготовить следующее:

• сварочный аппарат на 24В мощностью от 1 кВт;
• флюс;
• угольный электрод;
• защитные средства (перчатки, маску/очки).

  Схема сварки проводов

Работаем в таком порядке.

Снимаем с кабелей изоляцию и зачищаем жилы до блеска. Для этого используем наждачную бумагу.

Второй шаг

Соединяем провода по методу скрутки.

Насыпаем флюс в углубление нашего электрода.

Аппарат для сварки скруток ТС 700 2

Включаем сварочный аппарат, прижимаем электрод к кабелям и держим до образования шарика — т.н. «контактной точки».

Пятый шаг

Сварка

Очищаем полученную контактную точку от флюса и покрываем ее лаком.

В завершение нам остается лишь заизолировать готовое соединение.

Пайка

Пайка

Порядок действий остается таким же, как и при соединении проводов сваркой. Отличие лишь в том, что кабели соединяются при помощи припоя, расплавленного паяльником. Расплавленный припой должен затекать внутрь скрутки.

Также не рекомендуется использовать пайку в местах возможных механических нагрузок на соединение.

Винтовые контактные зажимы

Винтовые контактные зажимы

Отличный метод быстрого и простого соединения проводов в распределительной коробке. Компактные недорогие зажимы позволяют выполнять соединение как однородных, так и разнородных проводников.

Работа выполняется в два простых шага. Нужно сделать следующее:

• счистить с концов проводов примерно по 5 мм изоляции;
• вставить провода в зажим и затянуть винтом.

Болтовые соединения

Болтовые соединенияОконцевание проводов

Соединение надежное, но очень громоздкое. Подходит для таких же громоздких коробок старого образца. В современной коробке болтовое соединение может попросту не поместиться.

Работа выполняется в следующем порядке.

Второй шаг

Сверху надеваем на болт один из соединяемых проводов. Предварительно нужно счистить изоляцию и сформировать из кабеля колечко. Со вторым проводом заранее делаем то же самое.

Пятый шаг

Надеваем последнюю шайбу и затягиваем соединение гайкой.

Разумеется, болтовое соединение также нуждается в изоляции, которая не лучшим образом отразится на его размерах.

Методика использования УЗО

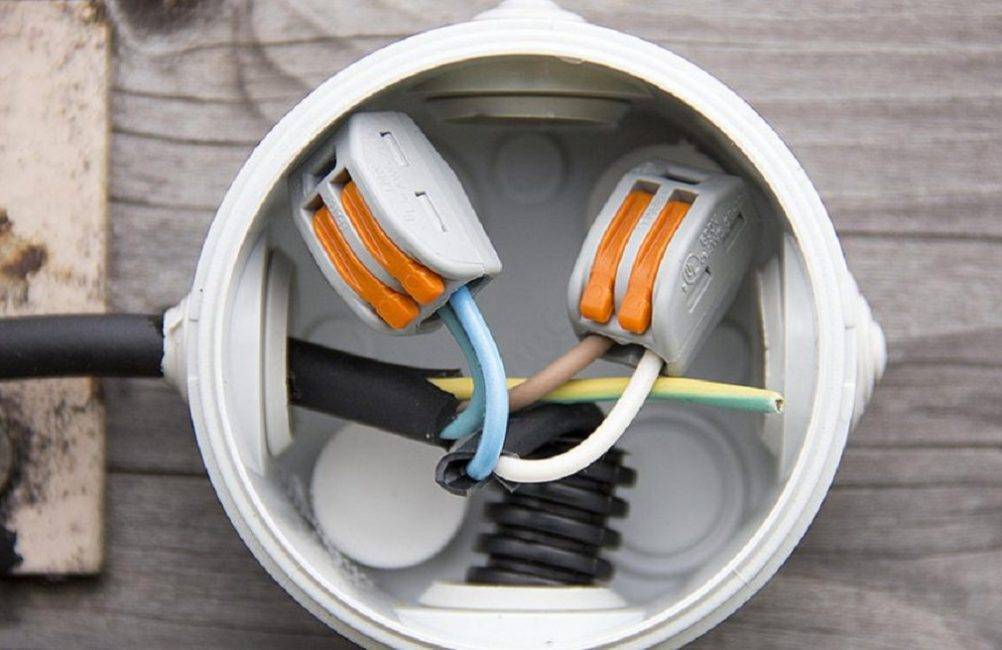

Самозажимные соединения

Наиболее современный и популярный на сегодняшний день вариант. Зажимы предельно просты в использовании. Помимо этого, внутри подобных соединений изначально присутствует паста, исключающая риск окисления металлов, что позволяет безо всяких опасений вставлять в клипсы разнородные проводники.

Работаем в таком порядке.

Самозажимные соединения

Первый шаг. Снимаем примерно по 10 мм изоляции с каждого провода.

Второй шаг. Поднимаем вверх рычажок клипсы.

Третий шаг. Вставляем проводники в соединитель.

Четвертый шаг. Опускаем вниз рычажок.

Зажимы без рычажков просто защелкиваются.

Самозажимные соединения

Отпайка от цельного провода в сторону

Если вам нужно сделать отпайку в сторону от цельной моножилы одним гибким многожильным проводником, то здесь поступаем следующим образом.

Снимаете изоляцию с цельного провода, не разрезая саму жилу. Раздваиваете многожильный проводник и скручиваете две косички.

Далее, вставляете это в середину цельного и делаете пару оборотов.

После этого плотно обматываете каждую косичку вокруг основного.

Для отпайки многожила-многожила проделываете “отверстие” в основном проводнике.

После чего вставляете в него отпаечный.

Разделяете жилки пополам и наматываете одну половинку направо, другую налево.

Получается “крепкое” и надежное соединение буквой Т.

Зажим типа ОВ

При ремонте либо замене электропроводки в квартире можно использовать еще один довольно неплохой вариант сращивания проводов – с помощью зажимов типа ОВ. Изделия имеют простейшую конструкцию и не менее простой принцип работы – кабель укладывается в специальную защелку, которая латунным коннектором пробивает слой изоляции проводника. В итоге за считанные секунды Вы можете сделать хорошее ответвление от кабеля главной магистрали электросети (к примеру, на розетку).

Что касается недостатков защелок, основным является ограниченные условий применения – поперечное сечение жил не должно превышать 6 мм2. В свою очередь для домашней электропроводки такого сечения будет вполне достаточно даже для подключения мощной электрической плиты.

Такие соединители также называют «Скотчлоками». Подробнее узнать о том, что такое скотчлоки и как ими пользоваться, вы можете из нашей отдельной статьи: .

Видео инструкция по использованию защелки для ответвления провода без разрезания:

Простейший вариант ответвителя

Основные схемы разветвления проводов

Способы соединения проводов – это одно, а знания того, куда и какой проводник подключать – это совсем другое.

Подключение розеток

Как правило, тем более в последнее время, розеточная группа проводов, а также осветительная группа проводов разделены, и функционируют независимо друг от друга. Несмотря на это, эти линии могут находиться в одной распределительной коробке, если точек подключения минимальное количество. В противном случае, розеточные линии и линии освещения могут иметь свои распределительные коробки, которые подключены отдельными проводами к распределительному щитку. Разводка проводов осуществляется разноцветными проводами. Коричневый провод считается фазным проводом, голубой (синий) провод считается нулевым проводом, а желто-зеленый провод соединяется с заземлением, хотя могут быть и другие варианты расцветки проводов.

Схема расключения розетки в распределительной коробке

Провода одного цвета всегда соединяются в отдельные группы, чтобы легче было находить неисправности, а также осуществлять настройку.

Провода заводятся в распределительную коробку, обрезаются до определенной длины, после чего зачищаются от изоляции и соединяются необходимым способом.

Возможна разводка проводов, как трехжильными, так и двухжильными проводами, без проводника заземления (желто-зеленого цвета). Кроме этого, часто используется «лапша» или кабельная продукция с одноцветными (обычно белыми) проводами. В таком случае придется вооружаться прибором, с помощью которого вызваниваются проводники, иначе можно спутать, соединив фазный провод с нулевым проводом, что приведет к короткому замыканию. После прозвонки, каждый провод отмечается, например куском изоленты.  Если проводов два, то помечается фазный провод, а нулевой провод помечать не имеет смысла.

Подключение одноклавишного выключателя

Если розетки подключаются параллельно, фазный проводник к фазному проводнику, а нулевой проводник к нулевому проводнику (если имеется заземляющий проводник, то они также подключаются друг к другу). Если в схеме имеется выключатель, то здесь немножко сложнее, хотя эта сложность достаточно условная. Единственное, что в распредкоробку будет входить три провода:

• Провод подключения к сети.
• Провод подключения от осветительного прибора.
• Провод от выключателя.

Поскольку назначение выключателя заключается в коммутации источника освещения, то он включается в разрыв фазного проводника. На изображении ниже можно увидеть, как подключается выключатель.

Подключение одноклавишного выключателя в распредкоробке

Если внимательно посмотреть, то получается, что один (фазный) провод подключается к выключателю, после чего провод с выключателя подключается к осветительному прибору, а осветительный прибор затем подключается к нулевому проводу. Если имеется заземляющий проводник, то они соединяются в распределительной коробке напрямую между собой.

Схема подключения одноклавишного выключателя

Watch this video on YouTube

Подключение двухклавишного выключателя

Двухклавишные выключатели используются тогда, когда необходимо освещение разбить на две группы. В таком случае осветительный прибор подсоединяется к линии с помощью трехжильного кабеля. Один из проводов подключается непосредственно к нулевому проводу, а два других к двухклавишному выключателю (к его независимым контактам).

Схема подключения двухклавишного выключателя

Что касается двухклавишного выключателя, то в нем имеются два зависимых контакта (два общих контакта), которые необходимо соединить с фазным проводом.

Схема подключения проводов для двухклавишного выключателя

Это видео демонстрирует способ подключения двухклавишного выключателя.

Схема подключения двухклавишного выключателя

Watch this video on YouTube

Основные схемы расключения

Выше мы достаточно подробно рассказали о том, как соединить провода в распределительной коробке. Однако соединением проводов в распаечной коробке работа не ограничивается. Нужно еще соединить провода с розетками и выключателями.

Подключение розеток

Группа розеток обычно выделена в независимую линию. В коробке имеются три провода, каждый из которых имеет присущий его назначению цвет. Коричневый обычно является фазой, голубой — нулем, а зелено-желтый — заземлением. В некоторых случаях используются другие цвета. К примеру, фаза красного цвета, ноль — синего, земля — зеленого.

Провода перед прокладкой раскладываются во всю длину и подрезаются так, чтобы они имели одинаковую длину. Необходимо иметь 10-12 сантиметров запаса — на всякий случай. Соединение проводников осуществляется одним из способов, о которых было рассказано выше.

Если задействуется только пара проводов (там, где не используется заземление), то речь идет о нейтрали и фазе. Если проводники одного цвета, вначале нужно с помощью мультиметра отыскать фазу. Для удобства лучше пометить фазный провод изолентой или маркером.

Подключение однокнопочного выключателя

В случае с выключателем также имеется три группы, но соединение осуществляется чуть иначе. Имеется три входа: от распаечной коробки или электрощита, от осветительного прибора, от выключателя. Фазовый провод подключается к кнопке выключателя. С выхода выключателя провод направляется на светильник. При этом осветительный прибор будет работать только при замкнутых контактах выключателя.

Подключение двухкнопочного выключателя

В двухклавишных выключателях схема несколько более сложная. К выключателю, обслуживающему две группы осветительных приборов, должен идти трехжильный кабель (если не используется заземление). Один проводник предназначается общему контакту выключателя, оставшиеся два направляются к выходу из кнопок. Фаза объединяется с общим контактом выключателя. Нулевые провода от входа и двух групп осветительных приборов соединяются. Фазные провода от осветительных приборов и два проводника от выключателя объединяются парами: один — от выключателя к фазе одного из светильников, второй — от выключателя к другому светильнику.
