Сравнительный обзор систем вентиляции и кондиционирования воздуха

Советы по обустройству вентиляции в частном доме

Несколько рекомендаций от профессионалов по грамотному обустройству вентисистемы в жилом строении:

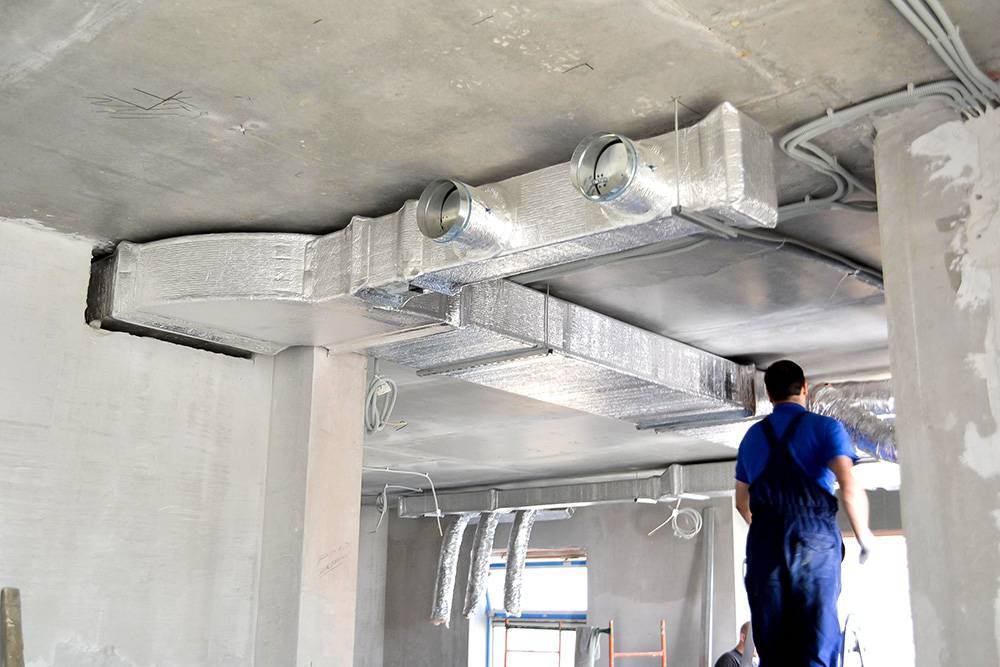

Утепляйте вентиляционные каналы. Чрезмерное охлаждение чревато выпадением конденсата

Зимой это может привести к образованию наледи, летом – появлению неприятного запаха.
Планируя систему, уделите особе внимание аэродинамическим характеристикам воздуховодов. Не стремитесь сделать их слишком узкими, проследите за тем, чтобы диаметр канала не менялся по всей длине, каналы не могут быть расположены горизонтально.

Не рекомендуется использовать гофротрубы для вентсистем

  • Обеспечьте возможность воздухообмена между жилыми отсеками с помощью решеток и переточных клапанов. Площадь такого клапана подбирается не меньше 200 см².
  • Оставляйте в комнатах без вытяжки щели под дверями в 1,5 — 2 сантиметра.
  • Для улучшения работы вентисисемы установите во влажных помещениях нагнетающие устройства в воздуховоды. В ванной и туалетной комнате можно смонтировать к этим устройствам датчики движения, тогда они будут включаться только в момент присутствия  человека.

Монтируя вентиляторы, имейте в виду, что они уменьшают просвет воздуховода и уменьшают естественную тягу

  • Чтобы обеспечить в кухне естественную вентиляцию, подсоедините к кухонной вытяжке тройник с обратным клапаном. Когда вентилятор вытяжки остановится, клапан отроется и обеспечит естественный воздухообмен.
  • Если в доме есть цокольный этаж или подвал, в обязательном порядке установите в там вентканалы. Так вы избежите сырости и сохраните свои полы.
  • Для уменьшения энергопотерь используйте в системе естественной вентиляции датчики влажности и температуры в комплекте с регулируемыми клапанами и решетками.

Статья по теме:

Вытяжная вентиляция

Вытяжная вентиляция удаляет из помещения (цеха, корпуса) загрязненный или нагретый отработанный воздух. В общем случае в помещении предусматриваются как приточные, так и вытяжные системы. Их производительность должна быть сбалансирована с учетом возможности поступления воздуха в смежные помещения или из смежных помещений. В помещениях может быть также предусмотрена только вытяжная или только приточная система. В этом случае воздух поступает в данное помещение снаружи или из смежных помещений через специальные проемы или удаляется из данного помещения наружу, или перетекает в смежные помещения. Как приточная, так и вытяжная вентиляция может устраиваться на рабочем месте (местная) или для всего помещения (общеобменная).

1 Процесс кондиционирования

Постоянная замена воздуха способна предупредить некоторые патологии нервной и сердечно-сосудистой системы. Также это необходимо людям, у которых есть хронические болезни.

Сегодня системой вентилирования можно добиться следующего:

  1. 1. Снизить концентрацию пыли и различных взвешенных частиц.
  2. 2. Выбрать удобную рабочую температуру.
  3. 3. Убрать из производственной зоны продукты сгорания и другие агрессивные компоненты, способные привести к аллергическим реакциям.

Даже в летнее время довольно трудно совершить полный обмен воздуха в помещении без использования специального оборудования, поэтому целесообразно применять системы кондиционирования и вентиляции воздуха в здании. В тёплое время года воздух обычно довольно влажный. Кондиционирование позволяет снизить его температуру и очистить от пыли. Можно использовать чиллер-фанкойл или же, например, промышленные кондиционеры.

Зимой температура и влажность воздуха гораздо ниже. Для подогрева и увлажнения можно использовать калорифер. Это выполняется благодаря смешиванию потоков с разными температурами. Охлаждение воздуха происходит в камерах с помощью небольших водяных капель. Бывают помещения, которым требуется организация особой системы вентиляции и кондиционирования воздуха. Например, к таким можно отнести бассейны, где постоянно высокий уровень влажности.

Такие проблемы решаются с помощью специальных осушителей. Но к сожалению, у них есть один серьезный недостаток — отсутствие вентиляции. Необходимо дополнительно оборудовать систему воздухообмена. Иначе упадёт концентрация кислорода, что плохо влияет на самочувствие людей.

Основные параметры выбора вентустановки

Стоимость, производительность, энергопотребление зависят от функциональных возможностей ПВУ. Многообразие моделей условно делится на такие группы: установки с рекуперацией, агрегаты с подогревом и кондиционированием. Отдельная категория – «мобильные» аппараты.

Принудительная вентсистема кроме описанных выше достоинств имеет и значимый недостаток – существенное увеличение тепловых потерь. Вместе с отработанным воздухом «улетучивается» и выработанное отопительной системой тепло.

Издержки составляют порядка 60%. Решение проблемы – передача энергии от отводимого воздухопотока приточному.

Частичное возмещение тепла осуществляется в рекуператоре – модуль с теплообменником и вентилятором для продвижения разнонаправленных потоков. Обмен энергией происходит через стенки теплообменника – воздушные струи не смешиваются ( )

На сегодняшний день, большинство приточно-вытяжных установок изготавливаются с рекуператорами. Несмотря на дороговизну оборудования, целесообразность рекуперативной системы экономически обоснована.

Значения КПД «теплообменника»:

  • 30-60% – низкий уровень теплового возмещения;
  • 60-80% – хороший показатель эффективности;
  • свыше 80% – высококачественный теплообмен.

Интересно, что даже наличие рекуператора с КПД в 30% экономически выгодней ПВУ базовой комплектации без теплообменника. Средний срок окупаемости рекуперативной вентустановки – до 5-ти лет.

Эффективность ПВУ, схема движения воздухопотока, расход электроэнергии и цена модуля зависят от конструктива рекуператора.

Различают несколько видов теплообменников:

  • роторный;
  • пластинчатый;
  • тепловые трубки;
  • камерный модуль;
  • глеколевый агрегат.

Широкую распространенность получили первые две модели.

Обустройство и монтаж систем вентиляции требует капитальных инвестиций и немалых трудозатрат. Поэтому подход к выбору «сердца» вентсистемы базируется на точных расчетах и анализе ряда параметров.

Прежде всего, следует определиться с подходящими значениями производительности и статического давления.

Основы расчета вентиляции в частном доме

Начинать проектирование вентисистемы нужно с изучения санитарных нормативов и правильного расчета. Для расчета естественной вентиляции используют следующую последовательность (все величины измеряются в кубометрах в час):

  1. В соответствии с санитарными нормативами определяют необходимый объем воздуха, поступающего в помещения.
  2. По тем же критериям рассчитывают объемы исходящего потока через систему вытяжки.
  3. Производят сравнение двух полученных величин и берут для дальнейших расчетов большее значение.
  4. Замеряют высоту будущего общего канала вытяжки для естественной вентиляции .
  5. Исходя из количества и производительности каналов из каждого помещения в доме производят расчет размеров общего вытяжного канала.

Таблица нормативов для жилых помещений

При расчете воздухообмена следует учитывать работу механической вытяжки на кухне

Кроме того, с особым вниманием следует отнестись к расчетам для ванной, туалета и помещений, не имеющих окон, таких, как подвал, гардеробная и котельная

Для упрощения расчетов вы можете использовать специальные калькуляторы и программы. Одна из самых популярных программ — Vent-Calc v2.0. Как работать в ней в нескольких роликах подробной видеоинструкции:

Watch this video on YouTube

Watch this video on YouTube

Watch this video on YouTube

Watch this video on YouTube

Подмес свежего воздуха

Преимущества канального кондиционера заключается в возможности обеспечения подмеса свежего воздуха с улицы необходимого для здорового дыхания людей в квартире. Подмес воздуха осуществляется в нужном объеме и соответствующего качества очистки.

То есть применения канального кондиционера позволяет решить проблему кондиционирования и вентиляции одновременно.

Ориентировочная стоимость кондиционирования на базе канального кондиционера с подмесом свежего воздуха за 1 м2 горизонтальной поверхности от 80 до 95 USD.

При заказе системы кондиционирования и вентиляции квартиры или коттеджа в компании «ИНТЕХ», Вы получаете:

  • персонального менеджера с неограниченным количеством бесплатных выездов, на все время проведения работ;
  • бесплатный расчет, при необходимости, всех возможных вариантов кондиционирования именно Вашей квартиры;
  • надежное официальное оборудование только на озонобезопасном фреоне;
  • монтажные работы российскими квалифицированными монтажниками под руководством грамотного прораба;
  • используемые в работе сертифицированные качественные крепежные и расходные материалы;
  • официальную гарантию на оборудование и монтажные работы;
  • пожелание удачного и долговременного использования новой системы кондиционирования.

Еще некоторые типы кондиционеров, которые можно использовать в квартире:

  • Кассетный кондиционер
  • Напольно-потолочные сплит-системы
  • Мобильные кондиционеры

Преимущества и недостатки вентиляционных систем, виды вентиляции

У каждого из перечисленных типов вентиляции есть свои достоинства и недостатки. О них следует знать, чтобы не попасть впросак. Давайте рассмотрим все варианты:

Вид системыПлюсыМинусы
ЕстественнаяНе требует стороннего оборудования и подключения к источнику питания. Не ломается, практически не нуждается в обслуживании. Работает совершенно без постороннего шума и может комбинироваться с техникой для кондиционирования воздуха.Низкая интенсивность воздухообмена. Недостаточная скорость обменных процессов приводит к образованию грибка и оседанию конденсата. Нет возможности регулировать воздухообменные процессы. При отсутствии ветра и разницы температур практически не работает.
МеханическаяПолностью автономная работа, независящая от внешних факторов: температуры воздуха и наличия ветров. Воздух, попадающий в жилое здание, может проходить дополнительную обработку: очищение, прогревание, увлажнение.На устройство механической вентиляции в частных домах нужно потратить немалые средства. Система нуждается в регулярном техническом обслуживании.
ПриточнаяИмеет функцию регулировки температурного режима и объемов поступающего воздуха. Отличается компактными размерами и высокой функциональностью. Может одновременно подогревать и очищать атмосферу.Нуждается в системе шумоподавления и требует отдельного места для установки, удаленного от жилых помещений. Требует периодического техобслуживания и ремонта.
ВытяжнаяПозволяет контролировать объемы исходящих потоков. Не зависит от капризов погоды. Легко устанавливается.Не дает возможности регулировки поступающего воздуха, нуждается в затратах на установку и эксплуатацию. Требует техобслуживания.
Приточно-вытяжнаяКачественно очищает воздушный поток и делает атмосферу максимально комфортной для человека. Безопасна в пользовании.Высокая стоимость установки и эксплуатации. Невозможность использования с системами кондиционирования. Нуждается в отдельном помещении для установки и системе шумоподавления.

Параметры выбора офисных вентиляционных систем

При выборе офисных вентиляционных систем нельзя не учитывать такие параметры, как размер и расположение помещений, количество людей. Чем больше человек находятся в одном помещении, тем большая необходимость в свежем воздухе. Существуют СНИПы, а также санитарные нормы, определяющие объем воздуха на одного человека. Это норма составляет от сорока до шестидесяти кубов при норме пространства в 6 кв.м.

Выбираем тип систем наружного воздушного подогрева

В основном специалисты рекомендуют устанавливать в офисных помещениях вентиляционные системы с электрическим подогревом воздуха. Если же офис по квадратуре очень большой, то установленных лимитов на электроэнергию может не хватить и придется переплачивать. Системы на основе электрического подогрева устанавливаются в офисах, площадь которых менее 500 кв.м. Если объем помещений больше, рекомендуется устанавливать систему водяного подогрева. При этом такая установка будет более экономичной в связи с тем, что цена за электроэнергию больше чем за подогретую воду. На надежность работа установки с водяным подогревом напрямую зависит от постоянной и качественной работы городской системы теплоснабжения. Еще один нюанс. Система с водяным подогревом является более сложной в процессе эксплуатации, нежели с электрическим.

Кондиционирование воздуха и вентиляционные системы

Системы вентиляции делятся:

по принципу назначения:

  • общего типа;
  • местного типа,

по принципу действия:

  • естественные;
  • принудительные,

по системе конструкции:

  • моноблочные вентиляционные системы;
  • наборные вентиляционные системы.

            Следует иметь в виду, что прежде, чем составлять проект вентиляционных систем, необходимо учесть индивидуальность офисных помещений. Система вентиляции естественного типа работает по принципу движения воздуха, состоит из одного или двух внутренних кондиционных блоков, соединенных с наружными. Движение воздуха происходит естественным путем. Работы вытяжки зависит от скорости ветра, уровня давления, наружной температуры. Данная система работает лучше при невысокой температуре, так как при жаркой температуре снижается тяга. Большую эффективность имеют комбинированные либо принудительные системы, а также приточно-вытяжная вентиляция. Для того, чтобы повысить функциональность вентиляционной системы, а также сократить расходы на ее монтаж и дальнейшее обслуживание, рекомендуем установить единую вентиляционную систему.

7 Что нужно знать перед выбором систем промышленного кондиционирования

Система кондиционирования должна обеспечивать установленную по местным стандартам температуру, влажность и прочие параметры воздуха в помещении определенной площади

Каждый агрегат имеет свои эксплуатационные характеристики, и их необходимо принимать во внимание при выборе модели оборудования. Кроме того, система должна обеспечивать подачу свежего и удаление отработанного воздуха. Возможны разные варианты реализации воздухообмена:

Возможны разные варианты реализации воздухообмена:

Системы вентиляции с рециркуляцией, где часть уже отработанного воздуха смешивается с холодным уличным воздухом, прогревается до нужной температуры и нагнетается внутрь помещения.

Вытяжные системы общего обмена.

Естественный приток воздуха по вентиляционным шахтам.

Для простоты установки и изменения параметров работы системы следует выбрать аппаратуру, менять настройки которой можно с центрального пульта управления. Если нет потребности в частом изменении настроек, и бюджет на приобретение оборудования ограничен, можно выбрать аппараты, где настройка производится вручную.

Следующее, что нужно учесть — соблюдение строительных норм. Если планируется прокладка труб воздуховода по помещению, новая инженерная система должна быть выполнена в соответствии с техническими ограничениями на объекте. Например, когда трубы нужно спрятать, их зашивают в короб из гипсокартона или другого материала, либо размещают в стенах с помощью штробления. Штробление позволяет отлично спрятать систему трубопровода, но не в каждой стене можно выполнить штробу (канавку) нужного размера

Также важно понимать, где именно планируется расположить наружный и внутренний блок центрального кондиционера. Чаще всего блоки располагают на техническом этаже, чтобы не нарушать архитектурную концепцию здания и обеспечить простоту технического обслуживания оборудования

Противопожарные требования необходимо учитывать при проектировании и установке абсолютно любых инженерных систем в промышленных зданиях. По уровню пожароопасности здания делятся на несколько категорий:

  • Класс А — на объекте хранятся взрывоопасные материалы и вещества с температурой возгорания ниже +28 градусов.
  • Класс Б — в здании имеются вещества с температурой возгорания выше +28 градусов по Цельсию и высокой вероятностью взрыва при возгорании.
  • Класс В — на объекте присутствуют вещества, способные загореться на воздухе, но не взрывоопасные.
  • Класс Г — когда в здании присутствую материалы, нагревание которых способно привести к образованию отдельных искр.
  • Класс Д — нормальные условия. В здании находятся вещества, при контакте которых с водой или воздухом не происходит экзотермическая реакция со взрывом.

В зависимости от того, к какому классу по пожароопасности принадлежит здание, возможны существенные ограничения на проектирование и монтаж систем промышленной вентиляции кондиционирования:

  • Необходимость монтажа обратных и огнезадерживающих клапанов.
  • Необходимость раздельно монтировать внешний и внутренний блоки кондиционеров.
  • Особые условия расположения трубопровода, вентиляционных шахт.
  • Ограничения по типу материалов, из которого изготовлен трубопровод.

Кроме всего перечисленного, при выборе оборудования для установки промышленной системы воздухоподготовки нужно учитывать экономический аспект. При ограниченном бюджете нужно найти оборудование, которое имеет оптимальное соотношение цены и качества при соответствии эксплуатационных характеристик требованиям по обслуживанию конкретного объекта. Рекомендуем выбирать энергосберегающие модели, даже если они стоят дороже более энергоемких аналогов. Экономия электричества в будущем поможет сократить бюджетные расходы на долге годы, а переплата за покупку более качественного оборудования будет однократной.

По типу исполнения системы кондиционирования делятся на моноблоки и сплит-системы. Разница очевидна — в сплит-системе нагрев и охлаждение воздуха производится в двух раздельных блоках. В моноблоке весь процесс умещается внутри одного корпуса.

Основные факторы, влияющие на выбор системы вентиляции

Оборудование для систем кондиционирования и вентиляции должно быть подобрано в соответствии с условиями помещения или здания. В данном разделе перечислены основные параметры, которые стоит учитывать при разработке плана систем проветривания.

Объёмы воздуха

Устройства вентиляции во время работы должны полностью пропускать через себя весь воздух в комнате. В зависимости от объёмов масс, которые проходят через прибор за час работы, вычисляется его производительность и мощность.

Таким образом, чтобы выбрать правильные комплектующие, необходимо знать производительность системы вентиляции. Для этого вычисляется объём комнаты: площадь следует умножить на её высоту. Полученное значение умножаем на коэффициент 10 — в этом случае получится величина, соответствующая средней производительности (м³/час) .

Влажность в помещении

Ещё один фактор внешней среды, который регулируется системой вентиляции — это влажность воздуха. Для человека комфортным показателем содержания влаги в воздухе является 40–60%. Если эта отметка повышена или занижена, стоит выбрать приборы вентиляции, которые смогут нормализовать уровень содержания воды в кислороде. Стоит также отметить, что измерять уровень влажности лучше в зимний период — в это время радиаторы отопления сильно осушают воздух в квартире.

Температура

Системы вентиляции способны менять температуру воздуха, а кондиционеры и вовсе направлены на выполнение этой задачи. Поэтому стоит учитывать и этот показатель при выборе техники для проветривания. Как уже было сказано, разница температур в здании и за его пределами является основой для работы естественной вентиляции. А принудительные системы могут помочь успешно регулировать этот показатель, что особенно актуально в тёплое время года.

Классификация систем вентиляции

Системы классифицируют по разным критериям:

  • способу подачи;
  • назначению;
  • способу воздухообмена;
  • конструктивному исполнению.

Тип вентиляции определяют на этапе проектирования строения

При этом принимают во внимание как экономическую так‚ и техническую сторону а также санитарно-гигиенические условия

Виды вентиляционной системы по способу подачи

Если базироваться на способах подачи и изъятия воздуха из помещения можно выделить 3 категории вентиляции:

  • естественная;
  • механическая;
  • смешанная.

Выполняют проектирование вентиляции, если такое решение способно обеспечить воздухообмен‚ соответствующий установленным нормам.

Когда вентиляция естественного типа не удовлетворяет требования санитарно-гигиенических нормативов, выбирают второй вариант — механический способ активации воздушной массы.

Если возможно в добавок ко второму варианту вентиляции частично использовать первый‚ в проект закладывают смешанную вентиляцию.В жилых домах приток воздуха происходит через окна, а вытяжное оборудование располагают на кухне и в санитарной комнате

Поэтому важно наладить между помещениями хороший воздухообмен

Вентиляция смешанного типа. Применяют ее, когда естественная вентиляция не может быть единственным вариантом. Для качественного воздухообмена в помещениях с очень загрязненным воздухом устраивают механическую вентиляцию

Виды вентиляции по назначению

Исходя из назначения вентиляции‚ выделяют рабочие вентиляционные системы и аварийные. Тогда как первые должны постоянно обеспечивать комфортные условия‚ вторые вступают в работу только при отключении первых и наступлении чрезвычайной ситуации, когда нарушены стандартные условия жизнедеятельности.

Это внезапные сбои, когда  происходит загрязнение воздуха ядовитыми испарениями‚ газами‚ взрывоопасными‚ токсическими веществами.

Виды систем вентиляции для всех типов помещений почти одинаковы. Изучив все их виды и взвесив все достоинства и недостатки‚ можно выбрать оптимальный вариант для конкретного здания

Аварийная вентиляция не рассчитана на подачу свежего воздуха. Она только обеспечивает газоотвод и не допускает, чтобы воздушная масса с опасными веществами‚ распространилась по всему помещению.

Вентиляционные системы по способу воздухообмена

По этому критерию выделяют системы вентиляции общеобменные и местные. Первая должна обеспечивать весь объем помещения достаточным воздухообменом с поддержанием всех необходимых параметров воздуха. Дополнительно она должна удалять избыток влаги‚ тепла‚ загрязнений. Воздухообмен может осуществляться как по канальной, так и бесканальной системе.

Общеобменная приточная вентиляция снижает уровень концентрации вредных веществ, оставшихся после работы местной и общеобменной вытяжной системы вентиляции

Предназначение местной вентиляции — снабжение чистым воздухом конкретных мест и удаление загрязненного с тех точек, где он образуется. Как правило, ее устраивают в больших помещениях с ограниченным числом работающих. Воздухообмен происходит только на рабочих местах.

Разделение систем по конструктивному исполнению

Исходя из этого признака вентиляционные системы делят на канальные и бесканальные. Системы канального типа состоят из разветвленной трассы‚ состоящей из воздуховодов по которым транспортируется воздух. Установка такой системы целесообразна в больших по объему помещениях.

Когда каналы отсутствуют‚ систему называют бесканальной. Примером такой системы служит обыкновенный вентилятор. Существует 2 вида бесканальных систем — потолочные и прокладываемые под полом. Бесканальные системы более просты в исполнении и потребляют меньше энергии.

Типы вентиляционных систем

Вентиляционные системы разнятся:

  • способами подачи;
  • назначением;
  • воздухообменным способом;
  • конструктивным исполнением.

Категория системы определяется при проектировании, принимая во внимание техническую и экономическую составляющие, а также установленные санитарные нормы. Вентиляционные системы отличаются способом воздухоподачи:

Вентиляционные системы отличаются способом воздухоподачи:

Естественная вентиляция проектируется при наличии реальной возможности обеспечения установленного нормативами воздухообмена. Если такое невозможно, проектируется механическая вентиляция. Если есть возможность совместить два первых типа вентиляции одновременно, то проектируется смешанный тип вентиляции. Но самое главное при этом – наличие качественного воздухообмена в помещениях.

СНиПы по обеспечению вентиляции и кондиционирования

Установка систем вентиляции – обязательное условие при современном проектировании строительстве. Для продуманного обеспечения циркуляции воздуха учитываются нормы, выработанные десятилетиями. Они оформлены в виде правил или стандартов СНиП. Эта аббревиатура подразумевает «Строительные нормы и правила», основа которых была заложена разработчиками строительных схем, инженерами и естествоиспытателями еще в советские времена. Именно они регулируют минимальную площадь жилой площади на одного человека, обязательное наличие вентиляционных шахт в общих домах и минимальный радиус дымохода в частном секторе.

СНиПы – общепринятые стандарты, обязательные правила и строительные нормы, которые охватывают все ниши современного строительства. В них подробно описаны все нормативы для возведения конструкций любого типа, а также изложены формулы расчета и дополнительная регламентирующая документация. В них все продумано для безопасного монтажа и эффективного функционирования систем кондиционирования и вентиляции воздуха в зданиях, включая частные дома.

Местная приточная вентиляция

К местной приточной вентиляции относятся воздушные души (сосредоточенный приток воздуха с повышенной скоростью). Они должны подавать чистый воздух к постоянным рабочим местам, снижать в их зоне температуру окружающего воздуха и обдувать рабочих, подвергающихся интенсивному тепловому облучению.

К местной приточной вентиляции относятся воздушные оазисы — участки помещений, отгороженные от остального помещения передвижными перегородками высотой 2–2,5 м, в которые нагнетается воздух с пониженной температурой. Местную приточную вентиляцию применяют также в виде воздушных завес (у ворот, печей и пр.), которые создают как бы воздушные перегородки или изменяют направление потоков воздуха. Местная вентиляция требует меньших затрат, чем общеобменная. В производственных помещениях при выделении вредностей (газов, влаги и т.п.) обычно применяют смешанную систему вентиляции — общую для устранения вредностей во всем объеме помещения и местную (местные отсосы и приток) для обслуживания рабочих мест.
