Сшитый полиэтилен для теплого пола: как обустроить теплый пол из сшитого полиэтилена

Особенности материала

Трубопровод для тёплых полов изготавливается из различного сырья: медь, металлопластик, но наиболее современным видом считается трубка из сшитого полиэтилена.

Сшитый полиэтилен — разновидность этилена, полученного путём химического и физического воздействия на него. При производстве, из молекул этилена происходит образование трёхмерной ячеистой сетки. Данная модель получила название PEX.

Прочность

Прочность данному изделию придают сформировавшиеся в процессе производства, помимо продольных соединений, поперечные. Показатель расширения трубки PEX колеблется в диапазоне от 250 до 800%.

Кроме того, в отличие от полипропилена, материал имеет повышенную стойкость, и не разрушается даже при значительных перепадах температур.

Температурная стойкость

При эксплуатации шлангов из сшитого полиэтилена, рекомендована максимальная температура 140 градусов. Но процессы плавления начинаются при нагреве от +190 градусов.

Минусовые температуры, которые способен выдержать данный трубопровод, и при которых сохраняется прочность и эластичность изделия -50 градусов по Цельсию.

Поэтому, его рекомендовано использовать в низкотемпературной системе отопления, где нагрев не значительный, и происходят частые температурные перепады. А вот, использовать полиэтилен следует там, где трубопровод постоянно горячий.

Физические свойства

Несмотря на высокую плотность трубок PEX, материал является мягким и эластичным, и обладает следующими свойствами:

• через него не проходит жидкость и газы;
• он легко гнётся, что позволяет делать самые крутые повороты.

Химические свойства

Усовершенствованный процесс производства — сшивка, сделал полиэтилен устойчивей к органическим и неорганическим воздействиям, а также на него не оказывают разрушительного влияния растворители.

Помимо этого, материал стояк к негативному действию окружающей среды: солнечным лучам и кислороду. Это качество вызвано наличием у большинства моделей PEX защитного антидиффузного покрытия.

Другие характеристики

Контуры из полиэтилена имеют диаметр от 10 до 200 мм. Для водяных тёплых полов рекомендованный размер 16 мм.

Основные технические характеристики:

• толщина стен — 2 мм;
• вес метра — 110 гр;
• объём метра — 0,113 л;
• плотность — 940 кв. м3;
• степень теплопроводности — 0.39 Вт/мК.

Какому бренду отдать предпочтение?

Чтобы не ошибиться в выборе и понять, какая труба для теплового водяного пола лучше, кроме оценки физических свойств материалов, следует обращать внимание и на имя производителя. Многие компании предлагают полную комплектацию для организации напольного отопления, включая насосно-смесительный узел, трубную арматуру и вспомогательные элементы – блок питания, температурные датчики, термостат и т.д

Многие компании предлагают полную комплектацию для организации напольного отопления, включая насосно-смесительный узел, трубную арматуру и вспомогательные элементы – блок питания, температурные датчики, термостат и т.д.

Специалисты рекомендуют собирать систему теплого пола из компонентов одной торговой марки – так проще достичь требуемой плотности соединений

Лучше останавливаться на брендах, уже успевших положительно зарекомендовать себя на строительном рынке. Покупка проверенной продукции станет гарантией исправной и эффективной работы оборудования.

Сегодня покупатели выделяют следующих изготовителей труб:

1. Rehau (Германия). Приоритетное направление – теплые системы из PEX-полиэтилена с шумопоглощением и антикислородным барьером. Гарантия на изделия – 10 лет. При нормальных условиях эксплуатации (температура теплоносителя 60°C) срок службы – свыше полувека. Из трубы оснащены бесшумной конструкцией, обладают высокой термостойкостью и теплоизоляцией. Они прочные, эластичные, не лопаются при напряжении, выдерживают нагрузку до 100 градусов в аварийных ситуациях. Товары бренда Rehau, соединяющиеся надвижными гильзами, пользуются рекордной популярностью у покупателей — с их участием монтируют системы теплого пола самых разнообразных конфигураций.
2. Sanext (Италия). Трубы из PEX-полимера многослойной структуры – включают защиту от шума и проникновения газов. Гарантия – 10 лет. Фирма оснащает трубы для напольного отопления усиленным антикислородным барьером, наносит на них трехслойное покрытие, снижающее уровень шума. Минимальный диаметр изгиба изделий – 10 см. Фирма утверждает, что ее товар рассчитан на 50 лет бесперебойной службы.
3. Uponor (Финляндия). Комплексные решения по организации напольного отопления. В ассортименте полиэтиленовая и металлопластиковая арматура разной наполненности и любых типоразмеров. Трубы этого бренда не уменьшают внутренний диаметр вследствие коррозии и зарастания, проявляют устойчивость к химическим добавкам, содержащимся в воде. Изделия не теряют своих характеристик, контактируя со строительными материалами — бетонным, известковым, гипсовым раствором. Дополнительные слои защиты оберегают от механических воздействий и проникновения кислорода в систему.
4. Emmeti (Италия). Производитель строго контролирует все этапы технологического процесса, методика изготовления сертифицирована под стандарт ISO В наличии трубы из PEX-полиэтилена, металлопласта.
5. Valtec (Италия/Россия). Арматура, приспособленная под нестандартные условия. Компания разработала типовые комплекты для определенных параметров помещения и комплексные решения. Готовые наборы удобны для самостоятельной установки. Трубы этого бренда хорошо проводят тепло, легкие и простые в монтаже, позволяют реализовывать разные размеры контура без лишних элементов. Изделия отлично работают в агрессивной среде и не поддаются разрушительному воздействию химических веществ.
6. Aquatherm (Германия). Немецкая фабрика, выпускающая полиэтиленовые трубы, сделанные по экструзионному методу. Готовая продукция отличается повышенной упругостью и малым радиусом изгиба. Изделия не склонны к температурному старению, коррозии, окислению. Функционируют при давлении до 10 Бар и обеспечивают хорошую звукоизоляцию. Комплектующие для отопительных систем торговой марки Aquatherm занимают рейтинговые позиции по техническим характеристикам и качеству. Даже при небольшой толщине изделия выдерживают максимальные показатели температуры и давления.

В число лидеров производства полимерных и композитных труб по праву входят: Henco Induetries (Бельгия), Oventrop (Германия), Kermi (Германия), Purmo (Финляндия), Termotech (Швеция), Neptun (Россия).

Среди производителей медного проката надо отметить Hydrosta (Южная Корея) и KME (Германия), гофрированных нержавеющих труб – Kofulso (Южная Корея), Neptun (Россия).

Также рекомендуем ознакомиться со статьями, где мы рассказываем какой теплый пол выбрать под то или иное покрытие:

1. Теплый пол под ламинат.
2. Теплые полы под плитку.
3. Теплый пол под дерево.
4. Теплые полы под линолиум.

Способы сшивки РЕХ

Существует около 15 способов сшивки полиэтилена, однако наибольшее распространение получили три из них.

На сегодняшний день востребованы методы сшивки:

• Пероксидом (PEX-a);
• Силаном (PEX-b);
• Радиационным способом (PEX-c).

Более дорогим, однако, и более качественным способом сшивки является пероксидный. Именно благодаря нему удается связать порядка 85% свободных молекул. Это позволяет материалу произведенному таким путем обладать повышенной стойкостью к механическому воздействию и иметь более высокую температуру плавления.

РЕХ-а – лучший метод производства сшитого полиэтилена, все остальные варианты являются лишь попыткой удешевить материал.

Характеристики изделий РЕХ

Технология изготовления

При изготовлении продукции РЕХ используется сшитый полиэтилен. От обычного материала он отличается наличием дополнительных поперечных молекулярных связей в своей структуре. Дополнительные связи образуются в материале благодаря использованию одного из следующих методов изготовления полиэтилена:

• нагрев под высоким давлением в присутствии пероксидов. Образованный таким методом сшитый полиэтилен маркируется PE-X a;
• воздействие химического элемента силана образует материал PE-X b;
• использование заряженных электронных частиц. В результате облучения электронами получается материал Труба PE Xc.

По своим характеристикам и эксплуатационным свойствам трубы, изготовленные по любой из приведенных технологий очень схожие. Однако некоторые специалисты склоняются к мысли, что имеет труба PE Xa более высокую стойкость к воздействию температур и механических повреждений.

Достоинства

Труба сшитый полиэтилен PEX имеет улучшенные характеристики и свойства. Основные среди них:

1. Высокая прочность.
2. Хорошая гибкость и возможность возвращаться в изначальную форму при механических воздействиях. Благодаря эластичности изделий не появляются трещины и заломы при продолжительном физическом воздействии даже при повышенной температуре.
3. Способность выдерживать максимальную рабочую температуру до плюс 95ºС при атмосферном давлении (максимальном) до 10 атмосфер.
4. Наличие антикислородной защиты.
5. Экологическая и бактериальная чистота благодаря очень гладкой внутренней поверхности труб. Грязь, осадок и прочие отложения не задерживаются в трубе при транспортировке рабочей среды.
6. Неподверженность воздействию химических составов.
7. Хорошие диэлектрические свойства, которые значительно расширяет спектр использования РЕХ продукции.

Область применения

Благодаря улучшенным характеристикам такие трубы пользуются постоянным спросом для прокладки трубопроводов:

• водоснабжения;
• для транспортировки газообразной рабочей среды;
• канализационных систем;
• систем отопления;
• устранения наледи водоотводов;
• для теплого пола;
• подачи технической воды и химической рабочей среды;
• других систем, отвечающих за жизнеобеспечение промышленных и частных объектов.

Ассортимент продукции РЕХ

Производство полиэтиленовых труб охватывает широкий диапазон типов изделий, изготовленных с применением дополнительного комбинированного материала. Так, PEX-al-PEX трубы технологически состоят из нескольких слоев:

1. Внутренний слой изготовлен из сшитого полиэтилена.
2. Несущий промежуточный слой выполнен с применением алюминия.
3. Снаружи труба покрыта термостойким полиэтиленовым защитным слоем.

Все слои скрепляются с помощью специального клеевого материала

Основное преимущество таких труб – это низкий коэффициент линейного расширения, что очень важно для систем отопления. Кроме того, эти металлопластиковые трубы имеют следующие преимущества:

• сохраняют свою геометрическую форму при изгибе, что позволяет прокладывать трубы открытым способом;
• могут выдерживать температуру рабочей среды плюс 100ºС при давлении до 10 атмосфер.

Труба PEX al PEX

Труба PEX EVOH покрыта дополнительно специальным антикислородным покрытием. Так как в современных отопительных системах одним из требований является изоляция от попадания кислорода, причиной проникновения которого может быть эффект диффузии через стенку пластиковых труб, то такая проблема решается с применением полимерного газонепроницаемого слоя с этиленвиниловым спиртом (evoh) в своей основе.

Основное предназначение данной продукции:

• системы горячего и холодного водообеспечения;
• напольное отопление (трубы 16 мм в диаметре);
• высокотемпературное радиаторное отопление.

Выбор производителя

На рынке сегодня представлено довольно большое количество хорошей продукции, особенно хорошо себя зарекомендовали следующие торговые марки.

1. Valtec. Изделия из сшитого полиэтилена этого бренда имеют антидиффузионный слой толщиной до 50,0 мкм.
2. Трубы Uponor PE-Xa благодаря устойчивости к высокому давлению можно использовать в системах трубопроводов, в которых до недавнего времени применялись только металлические трубы. Кроме того, данные изделия не входят в реакцию с молекулами воды и следовательно не выделяют в нее вредные (токсичные) вещества, не снабжают ее посторонними запахами и вкусами, то есть не влияют на ее состав. Поэтому, идеально подходят изделия для использования в качестве питьевого водоснабжения.

1. Трубы из сшитого полиэтилена Sanext также соответствуют государственным стандартам и пригодны для использования во всех системах трубопроводов.

Какие трубы для теплого пола лучше

Определяясь с трубами для водяного нагревательного контура, рекомендуется обратить внимание на продукцию компании Rehau. Данный производитель выпускает несколько марок труб для теплого пола из сшитого полиэтилена:

Данный производитель выпускает несколько марок труб для теплого пола из сшитого полиэтилена:

• Rautitan stabil диаметром 16-40 мм. Стенки этих изделий имеют трехслойную структуру. В качестве внутреннего слоя используется сшитый полиэтилен РЕХ-с, со степенью сшивки 60%. Далее идет алюминиевая фольга, противостоящая проникновению кислорода. В качестве наружного оформления используется листовой полиэтилен РЕ. Трубы данного типа рассчитаны на рабочую температуру до +90 градусов, при давлении не более 10 бар.
• Rautitan flex диаметром 16-63 мм. Изготовляются из инновационного полиэтилена типа РЕХ-а со степенью сшивки 70%, для производства которого применяется пероксидная технология. Внешним покрытием здесь выступает этилвинилалкоголь, отличающийся полной воздухонепроницаемостью. Трубы Rautitan flex имеют хорошую эластичность, что позволяет организовывать теплые полы сложной конфигурации.
• Rautitan pink. Характеристики этих изделий в основном такие же, как и у предыдущей разновидности. Хорошая эластичность труб Rautitan pink позволяет им сохранять эксплуатационные показатели во время изгибания. Рекомендованные условия применения: температура — до +95 градусов, давление — до 9 бар.

Пеноплекс как теплоизолятор

Заливка стяжки

Только после проверки устройства, можно переходить к укладке следующего слоя конструкции. Есть два варианта — бетонная стяжка и сухой пол.

Бетонная стяжка

Для стяжки, подойдёт раствор как покупной, так и сделанный самостоятельно из цемента марки М300. Минимальный слой бетона, способный защитить трубы из полиэтилена — 3 см, а максимальный 7 см.

Чаще стяжка монтируется без термошвов, они необходимы:

• если площадь комнаты больше 33 м2;
• если длина помещения превышает 10 м;
• при сложной планировке.

Заливается стяжка за раз, процесс следует начинать с переднего угла комнаты и заканчивать у двери. После выравнивания бетонной поверхности, пол оставляется на 4 недели для полного высыхания.

Сухие полы

Обустройство сухого пола поверх труб — более лёгкий и быстрый способ, так как нет мокрых процессов, которые трудоёмки и нуждаются в затвердевание.

Недорогим видом сухих полов является керамзитовый песок. Кроме того, при протечке, песок просто убирается и после устранения поломки, снова засыпается.

Преимущества закрытого монтажа

Преимуществ у закрытой системы обогрева пола множество:

Основное преимущество — правильно смонтированная и хорошо работающая система создает в помещении идеально комфортные условия: над полом воздух очень теплый, у головы – теплый, у потолка более прохладный. Особенно оценят такой способ обогрева жилья родители маленьких детей.
Второе преимущество – экономичность – ниже температура теплоносителя, эффективнее расходуется тепло, обогревается жилая зона помещения – не греются окна-стены-потолки, воздух под потолком, пол под мебелью. При высоте потолков 2,5 м экономия составляет порядка 15-20 %, при более высоких потолках или втором свете – иногда достигает 50%. Довольно дорогой монтаж трубопроводов окупается за несколько лет.
Долговечность – водяная система теплого пола просуществует порядка 30-40-50 лет ( в зависимости от материала. Медные конструкции и 100 лет простоят). Отопление пола работает при невысокой температуре и невысоком давлении – следовательно, все трубопроводы и коллекторы работают в щадящем режиме и меньше изнашиваются.
Простота монтажа

Сложность представляет только проектные работы.
Простота эксплуатации.
Стяжка обладает большой тепловой инерционностью – помещение медленно остывает при отключении отопления.
Экономит место в помещении.
Экономит усилия хозяйки по уборке.
Теплый пол не заметен – а радиаторы с разводкой обычно нарушают дизайн помещения.
Систему достаточно легко совместить с уже имеющейся радиаторной системой.
Можно подогревать полы только в отдельно взятых помещениях – детских, ванных комнатах.
При наличии радиаторов и постоянной конвекции в воздухе присутствует довольно много взвешенной пыли, при обогреве снизу такой сильной конвекции не происходит, пыли в воздухе меньше – это особенно важно для аллергиков и астматиков.

Особенности установки

При установке труб, изготовленных из сшитого полиэтилена, в систему напольного отопления следует учитывать следующее:

• Диаметр трубы должен находиться в пределах от 16-ти до 25-ти мм. Более тонкие изделия дают меньшую теплоотдачу и большее гидравлическое сопротивление, а толстые увеличивают толщину напольного покрытия, чем уменьшается высота помещения.
• Трубу следует приобретать в бухтах (катушках), а не в отрезках, чтобы была возможность укладки ее цельным контуром без стыков.
• Длина трубы является оптимальной: для диаметра 16 мм – от 60-ти до 80-ти метров, для диаметра 25 мм – не более 90-120 м. Для меньших площадей удобнее использовать электрический обогрев пола, а для больших устраивают несколько контуров, так как слишком большая длина трубы препятствует нормальной циркуляции теплоносителя.
• Из-за высокой гибкости труба PEX плохо держится в согнутом состоянии, поэтому сразу необходимо предусмотреть ее крепление посредством скоб-защелок либо реек с установочными пазами.
• Для увеличения эффекта теплоотдачи лучше использовать теплозащитную подложку (например, из фольгированных материалов, дающих не только отличную теплоизоляцию, но и более равномерное тепло в комнате).

ВНИМАНИЕ! Установка теплого пола в централизованные отопительные системы запрещена законом. Совет «умельцам», не боящимся закона: центральные системы отопления известны непостоянством температуры и давления (возможностью гидроударов), поэтому трубы под вашим полом могут быть аварийноопасны не только для вас, но и для живущих рядом соседей

Монтаж греющих контуров – пошаговая инструкция

Первым делом основание застилается гидроизоляционной пленкой с напуском 15…25 см на стены (толщина тепловой изоляции + стяжка). Перехлест соседних полотен – минимум 10 см, стыки проклеиваются скотчем. Затем плотно укладывается утеплитель, швы заполняются полиуретановой пеной.

Дальше рассмотрим по пунктам, как сделать сам теплый пол:

1. Оклейте стены демпферной полосой на высоту монолита. Напуск гидроизоляции выведите поверх компенсационной ленты.

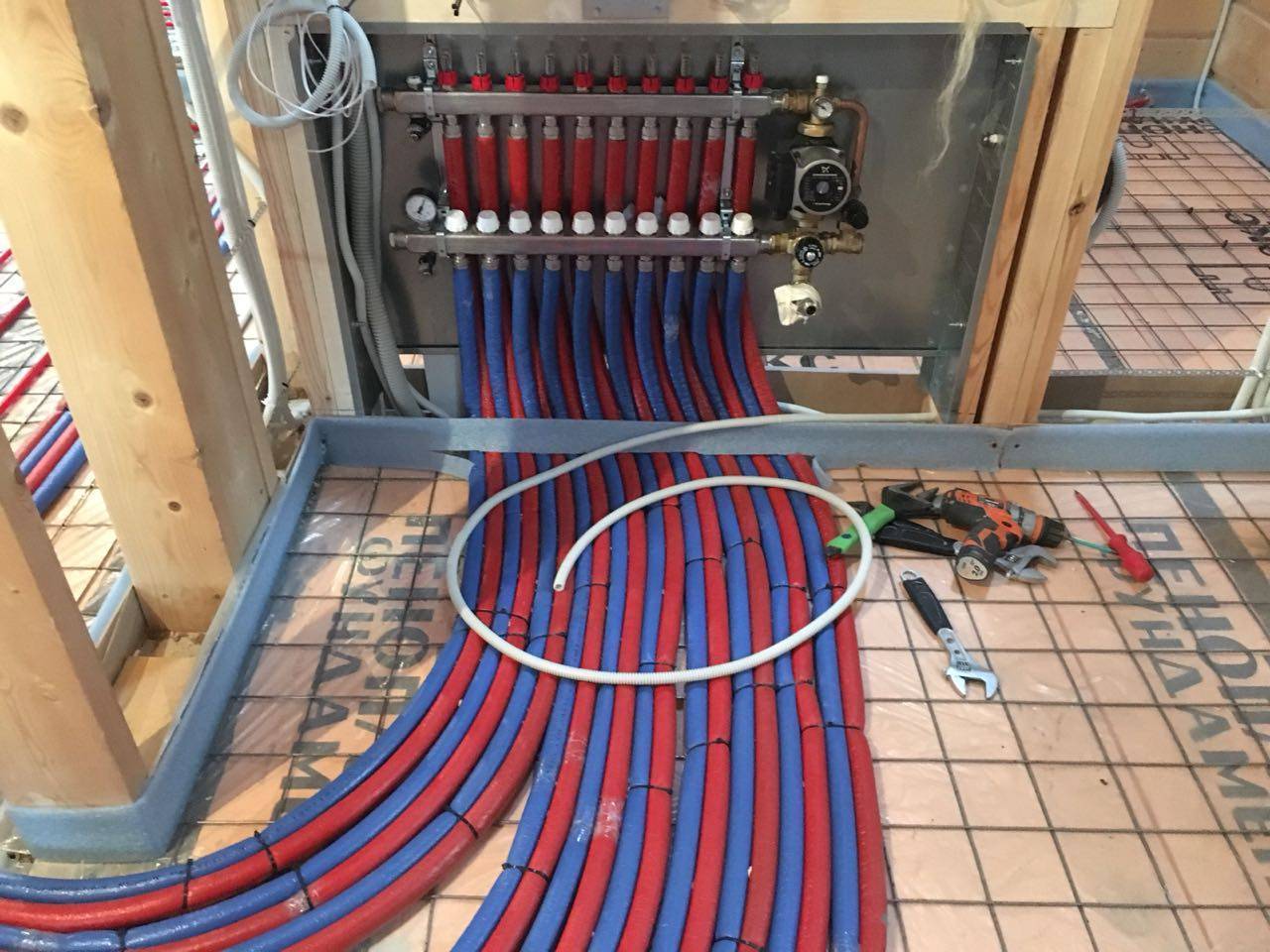

2. Смонтируйте распределительный шкаф с насосом и коллектором внутри.
3. Разложите трубы контуров согласно схеме, пользуясь измерительным инструментом и соблюдая интервал укладки. Концы петель сразу подводите и подключайте к гребенке.
4. Прикрепите трубу к теплоизоляции, вставляя пластиковые «гарпуны» с шагом 50 см. Если структура утеплителя плохо держит фиксаторы, перед раскатыванием трубопроводов подложите металлическую сетку и привязывайтесь к ней хомутами.
5. Установите компенсационную ленту на деформационных швах, как сделано на фото. Последние устраиваются по границам бетонных монолитов, между отдельными греющими контурами и в дверных проемах.
6. Проложите магистрали к радиаторам, обернув трубы теплоизоляционными рукавами. Подводки к гребенке тоже стоит утеплить – в этом месте петли располагаются слишком близко, греть полы в коридоре совершенно незачем.
7. Подсоедините коллектор к отопительной сети частного дома, в шкаф проведите электричество для циркуляционного насоса и другой автоматики (при наличии).

Узел прохода через деформационный стык — трубы лучше закрыть чехлами или обернуть утеплителем

После сборки системы нужно заполнить контуры теплых полов водой и проверить герметичность стыков, накачав давление 2—4 Бар (ориентируйтесь на порог срабатывания предохранительного клапана котла). Технология заполнения и выпуска воздуха из каждой петли ТП подробно изложена в очередном материале.

Также не помешает запустить котел, прогреть теплые полы без стяжки и визуально убедиться в правильной работе системы. Как ведется монтаж напольного водяного отопления, показано в видеоролике:

Характеристики сшитого полиэтилена

Структура слитого полиэтилена трехмерна. То есть, двухмерные полимерные цепочки связаны (сшиты) между собой дополнительными мостиками. Поэтому характеристики такого полимера отличаются от традиционных качеств обычных пластмасс.

О высокой устойчивости и обратной усадке РЕ-Х мы уже говорили, однако помимо этих качеств у сшитого полиэтилена есть и другие положительные черты, а именно:

Трубы из полиэтилена сшитого

• Эластичность – в процессе монтажа пола спираль нагревательного элемента можно изогнуть по относительно небольшому радиус без риска «переломить» трубу.
• Экологическая безопасность – разогретый полиэтилен не выделяет токсинов ни в окружающую среду, ни в теплоноситель. Полиэтилен вообще инертен по своей природе. Из этого материала изготавливают даже искусственные суставы для последующей трансплантации.
• Длительный период эксплуатации – полиэтилен не гниет, не подвержен коррозии и в запакованном состоянии (в толще бетонной стяжки) не реагирует на ультрафиолет. Словом такой нагревательный контур «переживет» и бетонную стяжку, и отделку, и сам дом.

Кроме того, полиэтилен хорошо проводит тепло и поглощает вибрацию потока теплоносителя, снижая шумовое загрязнение от «теплого пола».

К отрицательным качествам сшитого полиэтилена следует отнести только кислородопроницаемость материала, обостряющую проблему коррозии в «соседних» конструкциях. Но этот недостаток лечится особым напылением на тело трубы, снижающим диффузию окислителя.

Преимущества и недостатки сшитого полиэтилена

Трубопровод из сшитого полиэтилена, как и любой другой вид, имеет свои плюсы и минусы.

Достоинства:

1. Эластичность — это позволяет применять его при укладке схем с большим изгибом, без опасения залома изделия.
2. Экологичность — в него не входят вредные компоненты, поэтому при нагреве не выделяются опасные для здоровья людей вещества.
3. Температура горения высокая — полный процесс плавления начинается при +400 градусов. Но даже при распаде, все компоненты нетоксичны.
4. Эксплуатационные показатели — устройство не гниёт, не поддаётся коррозии и воздействию химикатов. Всё это гарантирует долгий срок службы водяного тёплого пола из данного материала.
5. Морозоустойчивость — при больших минусовых температурах не происходит деформации.
6. Обладает звукопоглощающими качествами — пол с нагревательным элементом из сшитого полиэтилена работает бесшумно.
7. Имеет свойство «памяти формы» — способен восстанавливать первоначальный вид.
8. Имеет приемлемую стоимость.

Нельзя не сказать и о незначительных недостатках, которые есть у труб из сшитого полиэтилена. Прежде всего, это касается некоторых сложностей при монтаже.

Участки изгибов труб нуждаются в надёжной фиксации. Помимо этого, при укладке их в конструкцию тёплого пола нужно быть предельно аккуратными, чтобы не повредить защитное покрытие.

Ещё один минус — негативное влияние прямых ультрафиолетовых лучей, под ними материал становится хрупким.
