Стандартные размеры кондиционеров: габариты внешнего и внутреннего блока

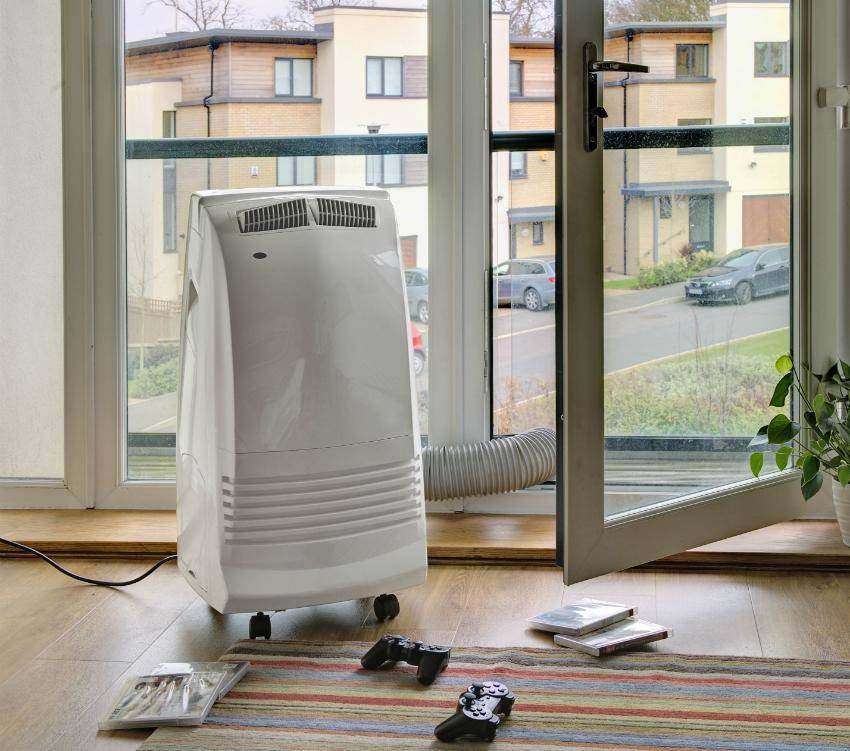

Маленькие мобильные кондиционеры

Обычно мобильные кондиционеры маленькие априори. Однако есть и довольно большие модели с шириной более 60 см. Мы отобрали лучшие компактные мобильные кондиционеры с шириной до 50 см. В рейтинг попали только те модели, о которых положительно отзываются покупатели.

1 место – Electrolux EACM-10DR/N3 (412 долларов)

Отличный мобильный кондиционер, который обойдется покупателю в 412 долларов. Это весьма производительный мобильный блок, рассчитанный на использование в помещении с площадью 24 квадратных метра.

Его размеры следующие: 45×74.7×38.7 см, и одно из главных его преимуществ – это именно небольшие габариты. Стоит отметить, что это довольно серьезная модель. Здесь два раздельных воздушных контура, благодаря которым производительно по холоду сильно повышается. О модели положительные отзывы, поэтому мы поставили ее на первое место.

2 место – Electrolux EACM-12EZ/N3 (447 долларов)

Мобильный блок с производительностью 8.167 м3/мин и мощностью 3500 Вт в режиме охлаждения. По сравнению с предыдущей моделью это более компактный кондиционер с размерами 43.6×74.5×39 см.

Это прекрасная модель с хорошим качеством сборки, пластиком и высокой производительностью. Стоит, впрочем, отметить: некоторые покупатели жалуются на шум и отсутствие возможности регулировать поток воздуха – это его недостатки. Пожалуй, единственные.

3 место – Electrolux EACM-12EW/TOP/N3_W (342 доллара)

Мобильный моноблок стоимостью 342 доллара и следующими размерами: 43.6×79.7×39 см. Его производительность ниже по сравнению с предыдущими и составляет 4.83 м3/мин. Пожалуй, именно поэтому стоимость модели ниже. Тем не менее, кондиционер обеспечит комфортный микроклимат в помещении площадью до 25 квадратных метров.

Качественная сборка и хорошие материалы, низкий шум при работе и полная комплектация – вот его преимущества. Пожалуй, самым компактным эту модель не назовешь, однако она все равно заслуживает внимания как небольшой мобильный кондиционер для дома.

4 место – Zanussi ZACM-09 MP/N1 (370 долларов)

Производитель Zanussi в плане разработки мобильных кондиционеров не отстает и предлагает нам модель Zanussi ZACM-09 MP/N1 стоимостью 370 долларов. Производительность этой модели небольшая (5.4 м3/мин), однако ее вполне достаточно для создания прохлады в помещении площадью 25 квадратных метров.

Размеры следующие: 35x70x32.8 см. Сам же кондиционер собирает положительные отзывы, что не удивляет. Это качественный и надежный девайс от японского производителя, который уже давным-давно зарекомендовал себя с хорошей стороны.

5 место – Zanussi ZACM-07 MP/N1 (335 долларов)

Единственное отличие этой модели от предыдущей – производительность. Этот мобильный кондиционер создает воздушный поток мощностью 4.9 м3/мин и предназначается для использования в помещении площадью 20 квадратных метров. В остальном, отличий нет. Это компактный и хороший мобильный блок, который будет служить долгие годы.

Сегодня для поддержания благоприятного микроклимата в помещениях популярностью пользуются сплит системы. Они состоят из двух частей: внешнего и внутреннего блока. Наружный блок кондиционера имеет ключевое значение для качественной работы оборудования. Разберёмся в его устройстве, принципах работы и особенностях монтажа и обслуживания.

Виды кондиционеров: моноблочные, сплит-системы и мульти-сплит системы

По конструктивному исполнению все кондиционеры делятся на два вида: «моноблочные», состоящие из одного блока и «сплит-системы» (от английского слова «split» — «разделять»), состоящие из нескольких блоков. Если сплит система состоит из трех или более блоков, то она называется «мульти сплит-система»:

Моноблочные кондиционеры состоящие из одного блока (оконные, мобильные и крышные кондиционеры). В таких кондиционерах все элементы размещаются в едином корпусе, что позволяет упростить конструкцию кондиционера и снизить его стоимость.
Сплит-системы — состоящие из двух блоков (настенные, канальные, кассетные и другие типы кондиционеров). Кондиционер типа сплит-система разделен на два блока — наружный и внутренний, которые соединены между собой электрическим кабелем и медными трубами, по которым циркулирует фреон. Благодаря такой конструкции наиболее шумная и громоздкая часть кондиционера, содержащая компрессор, вынесена наружу. Внутренний блок можно разместить практически в любом удобном месте квартиры или офиса.
Все современные сплит-системы снабжены пультом дистанционного управления с жидкокристаллическим дисплеем. С его помощью можно задавать желаемую температуру с точностью до 1 градуса, устанавливать таймер для автоматического включения и выключения кондиционера в заданное время, регулировать направление воздушного потока и многое другое.
Еще одним преимуществом сплит-систем является большой выбор различных типов внутренних блоков. Среди них выделяют следующие модификации: настенный, канальный, потолочный, колонный и кассетный кондиционер. При этом бытовые сплит-системы бывают только настенного типа, все остальные кондиционеры — полупромышленные. Заметим, что применительно к сплит системам названия «кондиционер» и «сплит система» являются синонимами, то есть можно говорить «канальный кондиционер», или «канальная сплит-система», или «кондиционер канального типа».
Мульти сплит системы являются разновидностью сплит систем. Их отличие в том, что к одному внешнему блоку подключается не один, а несколько внутренних блоков обычно от 2 до 4–5 штук (каждый внутренний блок управляется индивидуальным
пультом управления). При этом внутренние блоки могут быть не только разной мощности (обычно от 2 до 5 кВт), но и разных типов. Такое конструктивное решение позволяет экономить место на наружной стене здания и не так сильно портить внешний вид наружными блоками. При этом, вопреки распространенному мнению, замена нескольких сплит систем на одну мульти сплит систему не приводит к выигрышу в цене, поскольку стоимость оборудования примерно такая же, а трудоемкость и стоимость монтажа в 1,5 2 раза выше из-за более длинных коммуникаций. Кроме этого, при выходе из строя внешнего блока мульти сплит-системы перестают работать все внутренние блоки. Поэтому мульти сплит системы обычно используют только при невозможности размещения нескольких внешних блоков на наружной стене здания.
Мульти сплит системы принято делить на «фиксированные» и «наборные». «Фиксированные» мульти сплит-системы продаются готовыми комплектами, в которые помимо одного наружного блока входит определенное количество внутренних. Изменять количество или типы внутренних блоков нельзя. Такие системы относятся к бытовому оборудованию и обычно имеют 2 или 3 внутренних блока. В «наборных» мульти-сплит системах к одному внешнему блоку из широкого модельного ряда подбирается несколько внутренних, обычно до 4–5 штук. При этом ограничено только максимальное количество блоков и их суммарная мощность. Внутренние блоки могут быть разных типов. Такие мульти сплит-системы относятся к полупромышленному оборудованию. Если же количество внутренних блоков превышает 5–6 штук, то это уже промышленная мультизональная система.

Протяженность фреоновой магистрали

Пользователи климатической техники часто ведут споры о расстоянии от внешнего блока кондиционера до внутреннего, а затем экспериментируют с установкой. Их можно понять – иногда особенности интерьера или расположения комнат требуют увеличения длины трубопровода.

Но профессиональные монтажники точно знают, что самовольно увеличивать или уменьшать длину трубопровода нельзя. И действительно, отступление от требуемых параметров тут же сказывается на производительности кондиционера.

Выясним, какими должны быть нормы установки и почему нельзя их менять.

Нормы расстояния между блоками

Монтажные нормативы устанавливает производитель. Если вы возьмете инструкцию, то в разделе по установке найдете схемы и рабочие параметры, на которые нужно ориентироваться при монтаже.

Как правило, указывают максимальную длину магистрали, о минимальной ничего не говорится. Но в комплекте с блоками вы найдете медные трубки для их соединения – их ни в коем случае нельзя укорачивать.

Длина трубопровода зависит от модели.

Для бытовых сплит-систем с внутренним настенным блоком действуют следующие нормы:

максимальное расстояние между блоками – 15 м или 20 м (реже – 10 м);
минимальное расстояние между блоками – 3, 4, 5 м (по длине трубы в комплекте).

Точные данные указаны в технических документах к конкретной модели.

По параметрам, указанным в таблице, понятно, что при удлинении трассы требуется дополнительное заполнение контура фреоном.

Если сплит-система укомплектована 5-метровой трубой, укорачивать ее нельзя. Что делать, если расстояние между блоками всего 3 м, а трубка – 5 м? Нужно просто аккуратно смотать ее крупными кольцами, без сломов и перекручиваний, и оставшиеся 2 м спрятать в одном из блоков.

Слишком короткий трубопровод

Если производителями не указана минимальная длина фреоновой магистрали ни в одном из доступных источников (бумажной или электронной инструкции, видеоролике), ориентируйтесь на общепринятое значение – 3 м. Короче трассу делать нельзя.

Если вспомним, как происходит процесс перехода хладагента из одного состояния в другое, то поймем, что короткой трубы просто не хватит для полного преобразования вещества. Фреон, не успевший превратиться в газ в испарителе, в виде жидкости поступит в компрессор, чего допускать нельзя.

Последствия установки слишком короткого трубопровода бывают различными:

поломка деталей кондиционера;
переход вибраций от наружного модуля к настенному;
нехарактерные для кондиционера шумы – бульканье фреона в трубопроводе.

Перечисленные неприятности можно устранить только увеличением длины трубопровода. Как видите, небольшой монтажный нюанс оказался очень важным.

Расстояние больше стандартного

Как вам уже известно, максимальная длина фреоновой магистрали ограничена 20 метрами. Это значение актуально для домашних моделей со средней производительностью 2,5-3 кВт. Но для полупромышленных агрегатов от 8-9 кВт используются другие границы – длина трубопровода увеличивается до 50 м.

Можно сделать вывод, что параметры расстояния между блоками сплит-систем напрямую связаны с такой технической характеристикой, как производительность.

Самое опасное, что может произойти при слишком длинном трубопроводе – снижение давления. Причем негативные последствия ожидают оба участка – газовый и жидкостный.

Если падает давление газа перед поступлением его в компрессор, то на выходе оно также становится более низким. В результате снижаются параметры температуры, происходит обмерзание.

Специальной функции подогрева магистрали не предусмотрено, поэтому компрессор из-за нагрузки перегревается и ломается. Особенности диагностики компрессора и способ его ремонта вы рассмотрели в статье: Как проложить трассу кондиционера: специфика устройства коммуникаций

Снижение давления на участке трубопровода с жидким фреоном приводит к тому, что растет доля газа. Большое содержание газа увеличивает скорость движения хладагента, что приводит к еще большему падению давления. В таких условиях нормальное функционирование кондиционера просто невозможно.

Но есть один выход: чтобы снизить потери давления в магистрали, увеличивают диаметр медной трубы. Для этого используют формулу:

Профессиональные монтажники советуют увеличивать длину фреоновой магистрали только на горизонтальных участках.

Чтобы не обращаться к сложным вычислениям, рекомендуют увеличить диаметр трубы для газа (она чуть толще) на 1 размер: то есть 3/8 заменить на 1/2, 1/2- на 5/8 и т.д.

И обычный монтаж кондиционера, и замену труб не рекомендуем выполнять самостоятельно. Опытные специалисты лучше знают, как поступить в сложных случаях и избежать возникновения неполадок.

Габаритные размеры внутреннего блока, которые нас интересуют в первую очередь

длина блока. Наиболее стандартная длина внутренних блоков 700-800 мм. Немного реже встречаются до 900 мм. По личному опыту в расчет лучше всего взять среднюю длину 770 мм.
высота блока. Чаще всего эти размеры лежат в пределах 250-290 мм. Для планирования будем учитывать 270 мм.

Глубина нас не сильно интересует (170-240 мм). Таким образом, мы выявили усредненный размер внутреннего блока 770 x 270 мм.

Расстояния от стен и потолка

расстояние от потолка до верха кондиционера. Сразу скажу, что противоречий по данному размеру множество. В каких-то инструкциях указывают минимальное расстояние 50 мм, в каких-то рекомендациях 300 мм. Практика показывает, что наиболее оптимальное расстояние лежит в пределах 60-150 мм. За расчет берем 100 мм

Важно, чтобы данное расстояние соблюдалось от конечного (обниженного) потолка до верха кондиционера. Плинтус (если он запланирован) должен быть меньше этого расстояния минимум на 30 мм.
расстояние от стены (в случае «бокового монтажа») учитываем так: расстояние от стены до штор (150-250 мм.) + расстояние от штор до блока (150-250 мм.) А среднее расстояние от стены до блока будем рассчитывать 400 мм.

Что представляет собой внешний блок?

В состав наружного сегмента, входящего в комплекс сплит-системы, включается компрессорная установка, конденсатор, развязки клапанов, трубы, фильтры-осушители и вентилятор. В зависимости от модификации и конструкционного исполнения внутренняя «начинка» может меняться, но традиционный комплект кондиционера с выносным блоком располагает именно таким набором элементов. К слову, наиболее заметные отличия наблюдаются в так называемых зимних системах, которые предусматривают наличие специальных контроллеров для управления вентилятором. В современных кондиционерах также используются многофункциональные реле силовой коммутации. Подобные устройства рассчитаны на нестандартную работу компрессора в условиях повышенных или пониженных температур. В отличие от внутреннего сегмента, наружный блок не имеет электронных модулей – его работа полностью подчинена механической функции.

Фильтры как маркетинговый ход

В любом кондиционере имеется фильтр, через который пропускается воздух для очищения. Фильтрующие элементы необходимо периодически очищать и мыть. Замена может потребоваться в крайних случаях, обычно один фильтр служит наравне с кондиционером. Фильтрующие элементы делятся на две категории.

Фильтры грубой очистки или предварительные защищают кондиционер от попадания внутрь загрязнений, пыли и прочих посторонних элементов. Предварительные фильтры делаются в виде сетки с мелкими ячейками, которая улавливает частицы больше 2 мкм. Они создаются из металла и пластика, также отличаются типом переплетения нитей. Плоский вариант менее эффективный, чем объёмный.

Фильтры тонкой очистки улавливают частицы, размер которых не превышает 2 мкм. С этими фильтрующими элементами не всё так просто. Их существует огромное количество, которое постоянно растёт:

адсорбирующие;
угольные;
цеолитные;
плазменные;
электростатические;
ультрафиолетовые;
фотокаталитические;
антибактериальные;
антиоксидантные;
с витамином C.

Далеко не все из них оказываются действительно эффективными. Некоторые и вовсе, кроме высокой стоимости, ничем не отличаются от обычных фильтров тонкой очистки. На этой теме производители кондиционеров активно зарабатывают, пуская «пыль в глаза» потребителям. Обычно именно фильтры описываются наиболее красочно, а действительно важные характеристики остаются в стороне.

Моноблочные сплит-системы

сплит-система без наружного модуля UNICO

Существуют кондиционеры без наружного блока, но не мобильные или оконные установки, а именно моноблочные сплиты, у которых все компоненты размещены в одном модуле. Они состоят из:

компрессора;
электропривода;
теплообменника;
вентилятора;
механического и угольного фильтров;
рекуператора.

У таких моделей сплит-систем предусмотрен двойной воздуховод, через который идет выброс теплого отработанного воздуха и забор свежего уличного. Конденсат выходит через трубку, отвечающую за вывод тепла, вместе с горячим потоком. Снаружи отверстия воздуховода закрывают декоративными вентиляционными решетками.

Среди кондиционеров без наружного блока есть модели, работающие не только на холод, но и на холод/тепло. Производители выпускают моноблочные сплит-системы как с линейным (on/off), так и инверторным приводом. Существуют даже мульти-сплит системы с двумя соединенными блоками, которые могут функционировать вместе и по отдельности. У них предусмотрен небольшой перепад высот. Размещают блоки либо сверху, либо снизу на стене.

Большинство кондиционеров, не имеющих наружный блок, работают в стандартных режимах: охлаждение, обогрев, вентиляция, осушение воздуха. Средний уровень шума составляет 28-37 дБ при энергоэффективности от класса A до A++. Многие имеют удобные настройки типа:

дополнительного обогревателя;
таймера включения/выключения;
распределителя воздуха;
функции разморозки;
режима экономичного ночного потребления энергии.

наружный блок DAIKIN

К основным плюсам таких устройств относятся:

облегченный настенный монтаж;
приток свежего воздуха;
отсутствие необходимости прокладывать дренаж для нереверсивного прибора.

Но есть у них и существенные минусы, которые отмечают не только монтажники, но и сами покупатели:

фиксированный монтаж, предполагающий размещение только на наружной стене помещения;
очень чувствительный теплообменник;
грибок на стене снаружи от постоянно стекающего конденсата;
повышенный шум (если сравнивать с обычными двухблочными системами);
неравномерность распределения потоков при установке блока ближе к полу;
высокая цена, не оправдывающая ожидания пользователей.

Многих настораживает тот факт, что ведущие мировые лидеры климатической техники не выпускают моноблочные сплит-конструкции. Основная их часть принадлежит китайским компаниям. В России на прилавках магазинов можно встретить следующие марки:

UNICO STAR;
UNICO SKY;
CLIMER;
ARTEL.

В некоторых случаях, когда правила запрещают устанавливать наружный блок кондиционера на фасаде, моносплитная система является единственным способом решить проблему кондиционирования квартиры или офиса.

Документальное оформление установки сплит системы

По завершении монтажных работ производившая их бригада установщиков рассчитывает получить расчет и удалиться на новый объект — как бы не так, прежде вы или ваш более сведущий представитель должны заполнить все пункты таблицы по пусконаладочным работам, оформляемой в двух экземплярах, с указанием фамилий, адресов, контактных телефонов и, при необходимости, паспортных данных. Обязательно убедитесь, что заносимые в таблицу сведения соответствуют реальной ситуации, проверьте каждый подпункт. Учтите, что простейший способ проверки установки сплита — с помощью ладони, подставленной под поток воздуха, идущий от фена сплита и устного заключения «холодит» или «греет» — не годится, т.к

важно убедиться, что сплит система будет работать долгие годы вперед

Лист сдачи-приема сплит системы в эксплуатацию

В колонке «Результаты» нужно подтвердить проверяемый параметр (указан слева) галочкой или цифрой, если он поддается измерению. При расхождении параметров с данными, приведенными в колонке «Что проверяется», исполнитель должен выявить причину несоответствия и исправить ее.

Помимо описанных монтажных работ рекомендую вам оснастить внешний блок сплита защитным козырьком — мало ли что может упасть на него сверху. Следующая, завершающая часть статьи, будет посвящена вопросам эксплуатации и профилактики сплит систем.

Стандартные размеры кондиционера

Сплит-системы бывают разных видов: бытовые, полупромышленные и промышленные. Широкий ассортимент данного оборудования дает возможность выбрать оптимальную по габаритам и дизайну модель для любого помещения.

В одной серии определенного производителя могут быть представлены кондиционеры малой, средней и высокой мощности. Соответственно, их размеры будут отличаться.

Стандартные внутренние и наружные блоки имеют форму прямоугольника. Размер данных агрегатов характеризуют три величины: ширина, высота и глубина. Домашние сплит-системы имеют небольшие габариты. Промышленные устройства более мощные, поэтому их величина больше.

Размеры внутреннего блока

Сегодня производители выпускают кондиционеры в разных вариациях исполнения внутреннего блока. Это влияет на соотношение длины, ширины и высоты устройства.

Чаще в квартирах устанавливают сплит-системы с прямоугольным внутренним модулем.

Прямоугольные кондиционеры пользуются большой популярностью. За счет того, что их форма вытянутая, они выглядят не так громоздко, как квадратные сплит-системы. К тому же их можно разместить над окном или дверным проемом

Минимальные габариты внутреннего блока сплит системы представлены такими значениями: высота 24-25 см, глубина – 18-19 см, ширина – 70-74 см. Некоторые фирмы выпускают настенные кондиционеры с глубиной внутреннего модуля 18 см. Это существенно расширяет возможности установки такого оборудования в различных зонах небольшой по площади комнаты.

Ширина внутреннего блока среднемощного бытового кондиционера варьируется в пределах от 70 до 80 см. Реже встречаются системы до 90 см. Высота, как правило, равна 25-29 см. Усредненным значением является 27 см, при этом глубина достигает 24 см.

Максимальная высота настенного внутреннего модуля составляет 30-32 см, глубина – 30 см, а ширина – 110-120 см.

Если внутренний блок имеет нестандартную форму, например, предназначен для вертикального расположения, тогда его габариты будут другими. Компактный потолочный модуль часто делается квадратной формы. Его длина и ширина составляют 50-100 см.

Потолочные кондиционеры равномерно распределяют воздушные массы по всему периметру помещения. При этом исключено прямое попадание воздуха на человека. Это снижает риск простудиться. Также потолочные кондиционеры работают тихо. Поэтому такие сплит-системы рекомендуется устанавливать в спальных комнатах

У колонных блоков сплит-систем, которые монтируют на пол, высота достигает 100-150 см. Ширина и глубина при этом равны 70 и 80 см соответственно. Из-за таких габаритов колонные модули в малых по площади комнатах не располагают.

Если требуется устройство отличных от стандарта размеров, то, скорее всего, его придется изготавливать под заказ.

Размеры внешнего блока

На габариты внешних блоков кондиционеров влияет их форма исполнения. Наружный модуль может быть квадратным либо прямоугольным. Самыми крупными деталями этого блока являются радиатор и компрессор. Поэтому, чем они больше, тем крупнее и мощнее будет устройство.

Сплит-системы производительностью до 2,7 кВт имеют высоту внешнего блока 42-60 см. В среднем, это значение находится на уровне 50 см. Ширина стандартного наружного модуля варьируется в пределах 66-80 см.

Внешний блок обычно располагают, выдерживая от стены здания 15 см. С учетом этого, система выступает примерно на 42 см от облицовки дома

В кондиционерах средней мощности этот параметр составляет 70 см. Глубина небольших наружных блоков сплит-систем равна 23-30 см.

Устройства с более высокой производительностью оснащены более крупным внешним модулем. Его ширина может доходить до 86 см, высота – до 65 см, а глубина – до 32 см.

Размеры мобильных сплит-систем

Популярностью пользуются мобильные кондиционеры. Их конструкция схожа с настенными вариантами. Они также состоят из внутреннего и наружного блоков. Но их устройство немного отличается.

Компрессор находится во внутреннем модуле. Во внешнем блоке располагаются вентилятор и конденсатор.

Большую площадь мобильный кондиционер охладить не способен. Он имеет компактные размеры и, соответственно, обладает невысокой мощностью. Поэтому такое устройство принято устанавливать в маленьких комнатах

Обе части мобильной сплит-системы оснащены небольшими колесами для удобства транспортировки. Модули такого оборудования компактные: их длина составляет 50-70 см.

Принцип работы

Принцип работы комнатного модуля кондиционера основан на принудительной циркуляции воздуха, его охлаждении или нагреве. Забор воздуха в помещении производится через специальное отверстие в корпусе модуля. Работа вентилятора позволяет выталкивать воздушный поток обратно в помещение, предварительно нагретое или охлажденное теплообменником, расположенным во внутреннем блоке кондиционера.

Благодаря установленной системе фильтров можно добиться благоприятных для здоровья человека микроклиматических условий, даже если кондиционер обслуживает бытовые и производственные помещения с низким и средним уровнем загрязненности.

Устройство внутреннего блока

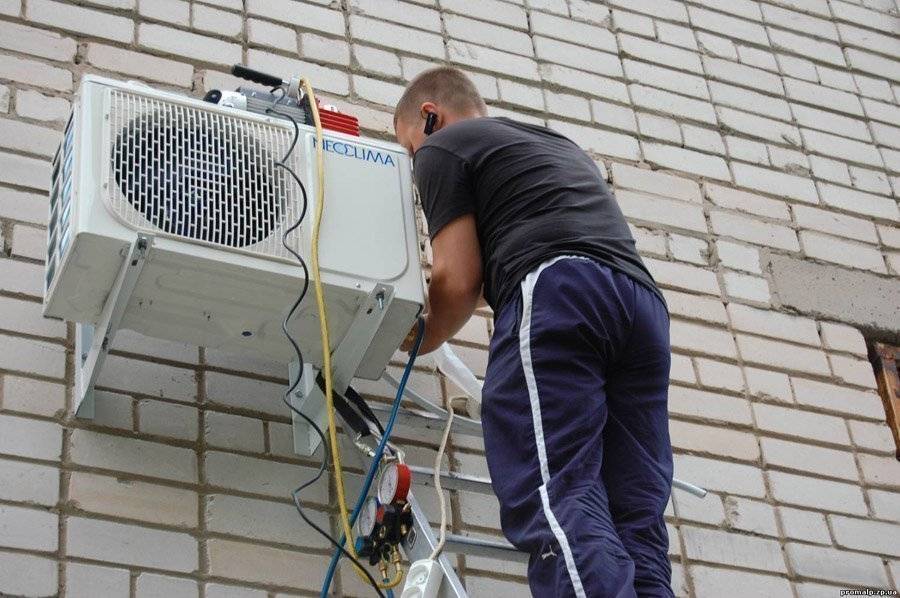

Процесс установки

Пошаговая инструкция монтажа внешнего блока кондиционера:

Производится разметка расположения блока на стене, отверстий и каналов для магистральных линий. Учитываются ключевые параметры, про которые говорилось выше.
В стене делаются отверстия для кронштейнов.
В стене проделывается отверстие для коммуникаций. В отверстие закладывается короб, в который укладывается фреоновая и дренажная магистраль, электрическая проводка.
Закрепляются кронштейны. Для их фиксации используются анкерные болты или дюбеля с «глухарями». На кронштейны монтируется блок. Производится его фиксация болтами.
Проверяется прочность, надёжность и устойчивость.
С фреоновых трубок снимается фаска, и производится развальцовка. Трубки подсоединяются к блоку.
В ККБ заводятся провода. Отмеряется их оптимальная длина, они зачищаются и подключаются в клеммную колодку. Подключение каждого провода производится в соответствии с электрической схемой, которая должна прилагаться к техническому паспорту устройства.
После установки внутреннего блока к ККБ подсоединяется вакуумный насос, с помощью которого производится осушение и откачка воздуха из магистралей и внутренних элементов блока.
Надевается защитный короб.
Ёмкость для хладагента заполняется фреоном. Производится тестовый запуск оборудования, проверяются режимы и правильность работы.
