Подключение электродвигателя кондиционера: схема и этапы подключения наружного и внутреннего блока

Дренаж

Обратите внимание – дренажный шланг должен располагаться ниже фреономагистрали

Соединяете дренажные шланги кондиционера.

Для наращивания многие используют обычную металлопластиковую трубу d-16мм. Развальцовывают заводскую дренажную трубку и вставляют в нее металлопластик, герметизируя сверху соединение изолентой.

Однако внутри металлопластика, по истечении времени может образоваться грибок, который не позволит воде уходить достаточно быстро.

Поэтому другие монтажники применяют в качестве дренажа только гофрированные трубы.

Кроме того, именно гофрированный дренаж позволяет подсоединиться напрямую к ванночке без дополнительных соединений.

Подключение кондиционера LG ART COOL GALLERY по электрическим схемам

Ниже на фото будет дана электрическая схема подключения кондиционера LG ART COOL GALLERY инверторного типа. Первая схема – подключение внутреннего блока, вторая – подключение наружного блока. Третье фото – клеммная колодка внешнего блока. Четвертое фото – полностью готовый к функционированию внутренний блок. Представленная на фотографиях сплит-система 9 модели установлена в квартире, подключена к розетке и отлично работает. Монтажники использовали медный питающий кабель с сечением в 1,5 мм².

Для того, чтобы справиться со всеми этапами самостоятельно, можно посмотреть видео установки и подключения кондиционера своими руками ниже:

Установка розетки

Для систем охлаждения воздуха с высокой мощностью рекомендуется приобретать евророзетки. Проверив показатели максимальной нагрузки на розетку и наличие устройства для ее заземления, можно переходить к непосредственной установке. Где же расположить розетку для кондиционера, и как это сделать правильно?

Рекомендуем ознакомиться: Как выбрать крышный вытяжной вентилятор

Соединение осуществляется через переключатель-автомат

Выбирая его, нужно принимать во внимание пусковой ток. После монтажа розетка проверяется на корректность подключения кондиционированных систем

Если оборудование не работает, это означает, что розетка установлена неправильно или же она бракованная.

Основные типы кондиционеров

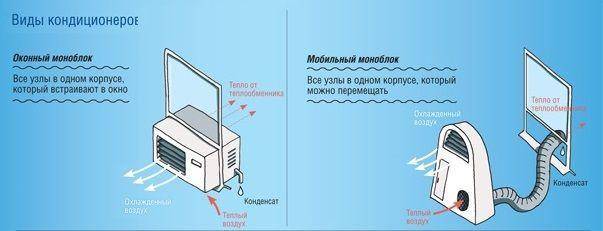

Разнообразие конструкций устройств кондиционирования воздуха позволяет применять их в самых разных местах. Например, модели мобильных кондиционеров не требуют монтажных работ. Из помещения на улицу выводится специальный блок или шланг для отвода теплого воздуха.

Очень простой монтаж и дальнейшее обслуживание у моноблочных устройств. В магистралях фреона нет никаких разъемов, поэтому его утечка полностью исключается. Такие кондиционеры отличаются низким шумом, обладают высоким КПД, однако, имеют довольно высокую стоимость. Монтаж оконных кондиционеров осуществляется в проемах стен или окнах. При работе они производят много шума, но, благодаря низкой цене, удобству монтажа и обслуживания, пользуются широкой популярностью у потребителей.

Одной из разновидностей кондиционеров являются сплит-системы. Их конструкция включает в себя наружный и внутренний блок. Соединение обеих частей производится с помощью медных труб. По этим трубам происходит циркуляция хладона. Наружный блок состоит из компрессора, конденсатора, вентилятора и дросселя. Во внутреннем блоке установлен испаритель и вентилятор. Выпускается множество модификаций сплит-систем, что позволяет их устанавливать во многих местах.

Прокладка коммуникаций сплит-системы

Разрежьте медные трубки, оставляя запас на изгибы около метра. Для выгибания трубок используйте специальные инструменты, чтобы избежать образования вмятин, морщин и растрескивания металла. На подготовленные трубки наденьте теплоизоляцию – пенополиуретановые шланги.

На утепленные трубы наденьте резьбовые фланцы так, чтобы резьба располагалась у конца трубки. На следующем этапе проведите развальцовку трубок. Делайте развальцовку очень аккуратно, чтобы на трубках не появились канавки и трещины. Гайка при этом должна легко надеваться на вальцовку, а затяжку лучше выполнять динамометрическим ключом, чтобы исключить выдавливание развальцованных соединений из гайки.

Поочередно прикрепите трубопроводы к соответствующим штуцерам, их сложно перепутать из-за разных диаметров. На штуцерах закрутите фланцы, чтобы контакт был плотным, но не пережатым, иначе вы можете повредить трубку. В заключение к патрубку стока подсоедините отрезок пластиковой трубки с армированным корпусом. Фиксацию выполните куском термоусаживаемой трубки или резьбовым фланцем, если он имеется в комплекте. Дренажную трубку как можно дальше отведите от несущей стены.

После этих операций заведите трубы в отверстие, выровняйте, с наружной стороны зафиксируйте плотно к стене хомутами. Рядом прикрепите кабель проводки, подключите трубопровод к внешнему блоку кондиционера. Отверстие закройте монтажной пеной или силиконом. Все наружные соединения проверьте на герметичность с помощью велосипедного насоса и мыльного раствора. Если где-то пропускает воздух, резьбу затяните плотнее.

Как выполнить вакуумирование системы

Вакуумирование системы позволит удалить мельчайшие частички пыли и влагу. Выполняется этот процесс после герметизации резьбовых соединений, иначе не получится полностью выкачать воздух. Для этого вакуумный насос подсоединяют к системе и в течение часа откачивают воздух.

Подключение внешнего блока кондиционера

Здесь подключение проводки идет идентично, согласно, установок вышеупомянутой «Инструкции…». При мощности кондиционера или Сплит системы до 4,6 кВт – рекомендованное сечение медного силового кабеля – также не менее 3 х 2,5 мм. Выходной автомат в электрощитке ставится на ток нагрузки не менее 20А.

Монтаж электропроводки проводите, используя гофрированные спецтрубки. Также при укладке электропроводки вместе с дренажной линией или линией циркуляции фреона, не игнорируйте возможность ее укладки в гофрированные трубки необходимого диаметра.

Данная методика монтажа и подключения электропроводки, разрешит вам в будущем, проводить замену любого, пришедшего в негодность или поврежденного провода, без необходимости демонтажа всей, уложенной в штробы или короба электропроводки.

Возможные причины неисправности вентилятора

При выявлении даже малейших сбоев в работе вентилятора, необходимо принять незамедлительные меры по обнаружению и устранению неисправности. В случае, если устройство не будет выполнять положенные ему функции, это может привести к перегреву отдельных деталей и узлов, что может вызвать более существенную поломку в системе. В некоторых случаях диагностику невозможно выполнить без специальных знаний и инструментов, но нередко обнаружить неисправность можно и своими силами без помощи специалиста. Чаще всего поломка вентилятора бывает вызвана одной из нескольких причин:

  1. Отсутствие напряжения на контактах электромотора. Данная проблема обнаруживается в случае неисправности электропроводки или выхода из строя отдельных деталей электрической схемы.
  2. Открутился или ослабел фиксирующий винт на турбине, с помощью которого она крепится на вал электродвигателя.
  3. Изношенные или поврежденные подшипники. Данная проблема может появиться при неправильной транспортировке кондиционера или после его многолетней эксплуатации.
  4. Неисправность электромотора. Обычно бывает вызвана пробоем изоляции или нарушением целостности обмотки двигателя, который при подаче напряжения просто не включается.
  5. Блокировка лопастей. Данная проблема характерна для внешнего блока, внутрь которого с улицы могут попасть ветки или мусор, не дающие лопастям вентилятора вращаться.
  6. Замерзание лопастей. Если кондиционер не оборудован «зимним» режимом, то при попытке включить его при отрицательной температуре воздуха, внешнего блока могут быть заблокированы намерзшим внутри льдом. Поэтому пользоваться кондиционером зимой для обогрева помещения категорически запрещается.

Замерзание наружного блока

Подключение кондиционера (сплит-системы)

Нам всем хочется сделать свое жилье максимально комфортным. Одним из показателей комфорта является температурный режим. Сохранить желаемую температуру воздуха в доме нам поможет кондиционер.

Схема подключения кондиционера интересует многих, так как они часто устанавливаются в домах и квартирах, а также в офисах, торговых и развлекательных комплексах и других учреждениях. Поэтому сегодня мы посвящаем нашу статью такой теме, как подключение кондиционера своими руками. В ней мы расскажем, как подключить кондиционер от розетки, а также рассмотрим подключение сплит-системы напрямую.

Как всегда, напоминаем о том, что работы, связанные с электромонтажом, следует проводить только с соблюдением правил техники безопасности. Также необходимо отметить, что подключение кондиционера к электросети необходимо производить в соответствии со схемой подключения (она имеется в паспорте электроприбора).

Как подключить кондиционер от розетки

Для  подключения стационарного или мобильного кондиционера от розетки нам понадобятся:

•    силовой кабель с 3-мя медными жилами сечением 2,5 мм² (например, кабель ВВГ 3х2,5 производства ООО «Кабель-Арсенал»). Изделие данного завода имеет следующую цветовую маркировку жил: белый, синий, желто-зеленый (ж/з);
•    розетка типа SCHUKO с контактом заземления;

•    трехжильный провод ПВС сечением 1,5 мм² и вилка (если в комплекте с кондиционером не поставляется соединительный провод)

Для этих целей подойдет провод ООО «Кабель-арсенал» — ПВС 3х1,5-0,38 с такой цветовой маркировкой жил: коричневый, синий и желто-зеленый (ж/з);
В заранее подготовленной штробе от щитка до монтажной коробки прокладываем кабель ВВГ так, чтобы конец кабеля в ней имел запас длины для повторного соединения.
Обращаем внимание, что установку розетки рекомендуется выполнять на удобной для эксплуатации высоте.

После прокладки и фиксации кабеля выполняем в щитке его подключение в следующей последовательности:

•    жила с изоляцией белого цвета — свободная клемма автомата;
•    синяя жила – свободная клемма нулевой шины;

•    жила ж/з цвета —  любая клемма шины заземления.
После прокладки кабелей выполняем отделочные работы и приступаем к монтажу электрофурнитуры. В монтажной коробке кабель зачищаем и производим подключение розетки:

•    автоматический выключатель (если предварительно не был установлен в квартирном щитке).

Если в комплекте с кондиционером нет соединительного провода, то берем провод ПВС, отмеряем необходимую длину и приступаем к установке вилки. Для этого раскручиваем ее, пропускаем провод в специальное отверстие в корпусе, зачищаем его, оконцовываем многопроволочные жилы и подключаем:

После выполнения подключения провод фиксируем специальной скобой и собираем вилку.

Расключив вилку, приступаем к подключению кондиционера. Для начала необходимо снять (поднять) панель, открутить винты, придерживающие крышку клеммной коробки кондиционера, и вынуть ее. Через специальное отверстие пропускаем второй конец провода, зачищаем его, оконцовываем многопроволочные жилы и подключаем к специальному клеммному блоку:

•    жилу с изоляцией коричневого цвета – к клемме «L»;
•    жилу синего цвета – к клемме «N»;

Далее закрываем крышку, фиксируем ее с помощью винтов и закрываем панель. После проведения работ по установке наружного и внутреннего блоков кондиционера подключаем его к розетке.

Прямое подключение кондиционера

Теперь рассмотрим, как подключить кондиционер к электросети напрямую. Для подключения кондиционера данным способом  необходимо использовать такой же кабель, как и в предыдущем варианте подключения.

Прокладываем его в заранее подготовленной штробе к предполагаемому месту монтажа внутреннего блока кондиционера. При этом конец кабеля должен иметь запас длины для повторного соединения. После прокладки и фиксации кабеля производим в щитке его подключение аналогично предыдущему варианту.

После этого выполняются работы по прокладке коммуникаций для подключения наружного блока и отделочные работы.  Далее производится установка и подключение наружного и внутреннего блоков кондиционера. Во время установки внутреннего блока снимаем лицевую панель, отвинчиваем винты, придерживающие крышку клеммной коробки, и вынимаем ее. Через специальное отверстие пропускаем конец кабеля, зачищаем и подключаем к специальному клеммному блоку:

•    жилу с изоляцией белого цвета – клемма «L»;
•    жила синего цвета – клемма «N»;

Закрываем крышку, прикручиваем винты, после чего закрываем панель.

Итак, мы выполнили подключение кондиционера к электросети. Вы также можете посмотреть наше видео, в котором подробно показано, как подключить кондиционер своими руками.

Несколько слов о том, какую сплит-систему выбрать

В настоящее время есть большой выбор: колонные, потолочные, мульти- и другие кондиционеры. Однако для обычного человека будет достаточно настенного устройства. Тем не менее учитывайте мощность агрегата. Она должна выбираться с запасом в 5-10%. Для спальни актуальна установка сплит-систем, работающих практически бесшумно, что не нарушит ваш сон. А какой кондиционер установить в квартире в детской комнате? В большинстве случаев желательно этого вообще не делать. А если это просто необходимо, то следует отдать предпочтение модели небольшой мощности с функцией тонкой очистки воздуха.

Что же касается производителя, то лидерами сегодня являются такие фирмы, как LG и Samsung. Несмотря на высокие цены, вы получите качественное изделие, которое будет радовать вас в течение долгих лет. Выбирайте устройство с возможностью дистанционного управления, это очень удобно и экономит ваше время и силы. Для квартир 30-35 квадратных метров вполне достаточно сплит-системы мощностью 1,5-4,7 кВт. Мы разобрались с тем, какой кондиционер установить в квартире. Теперь можно поговорить о завершении монтажа своими руками.

Электрическая схема кондиционера

В современных помещениях уже длительное время с помощью кондиционеров создаются наиболее комфортные климатические условия.

В жаркую погоду температура понижается до нужного значения, а в холодное время в помещении создается теплый микроклимат. Электрическая схема кондиционера применяется в различных типах и моделях.

Они устанавливаются на стенах, на полу и под потолком. Благодаря современному дизайну, кондиционеры органично вписываются в интерьер любого помещения.

Основные типы кондиционеров

Разнообразие конструкций устройств кондиционирования воздуха позволяет применять их в самых разных местах. Например, модели мобильных кондиционеров не требуют монтажных работ. Из помещения на улицу выводится специальный блок или шланг для отвода теплого воздуха.

Очень простой монтаж и дальнейшее обслуживание у моноблочных устройств. В магистралях фреона нет никаких разъемов, поэтому его утечка полностью исключается. Такие кондиционеры отличаются низким шумом, обладают высоким КПД, однако, имеют довольно высокую стоимость. Монтаж оконных кондиционеров осуществляется в проемах стен или окнах. При работе они производят много шума, но, благодаря низкой цене, удобству монтажа и обслуживания, пользуются широкой популярностью у потребителей.

Одной из разновидностей кондиционеров являются сплит-системы. Их конструкция включает в себя наружный и внутренний блок. Соединение обеих частей производится с помощью медных труб. По этим трубам происходит циркуляция хладона.

Наружный блок состоит из компрессора, конденсатора, вентилятора и дросселя. Во внутреннем блоке установлен испаритель и вентилятор. Выпускается множество модификаций сплит-систем, что позволяет их устанавливать во многих местах.

Общая схема кондиционера

В каждом конденсаторе присутствуют основные элементы, выполняющие определенные функции. Внутри внешнего блока расположен конденсатор, превращающий газообразный хладагент в жидкую форму. Другим важным элементом является дроссель или терморегулирующий вентиль. С его помощью происходит снижение давления хладагента при подходе к испарителю.

Сам испаритель изготовлен в виде радиатора, установленного во внутреннем блоке. Во время снижения давления именно здесь осуществляется переход хладагента из жидкой в газообразную форму. С помощью компрессора хладагент сжимается и циркулирует по кругу. Вентиляторы создают потоки воздуха, необходимые для обдува испарителя и конденсатора. Соединение всех основных элементов выполняется с помощью медных трубок. В результате, образуется замкнутый контур, по которому происходит циркуляция хладагента.

Принципиальная схема сенсорного выключателя

Электрооборудование кондиционера

Все основные элементы систем кондиционирования не могут работать сами по себе. Всю работу обеспечивает электрическая схема кондиционера. Общая схема включает в себя несколько основных частей. Подключение межблочного кабеля к внутреннему блоку осуществляется при помощи клеммной колодки Terminal.

В самой колодке имеется несколько клемм. N является электрической нейтралью, №2 подает питание с платы управления на компрессор, №3 обеспечивает работу вентилятора на первой скорости, а №4 – на второй скорости. Пятая клемма подает питание к приводу 4-х ходового клапана при переходе в режим обогрева.

В самом компрессоре существует три вывода: C, R и S, обозначающие соответственно, общий вывод обмоток, рабочую обмотку и стартовую обмотку двигателя компрессора для сдвига фаз. Кроме того,в схему включена защита от перегрузок и перегрева, а также клеммы для подключения вентилятора, конденсатора, электромагнитного клапана и других элементов.

Подключение внутреннего блока кондиционера с отдельной линией электропитания

Этот способ считается достаточно популярным. С его помощью вы можете надежно защитить электросеть от перегрузок. Вот основные рекомендации, которые вам следует выполнять, когда производите подключение кондиционера к отдельной линии электропитания:

  1. Ваш электрощиток обязательно должен быть заземлен.
  2. Для защиты кондиционера в щитке необходимо установить УЗО. УЗО следует использовать такое же как и при подключении генератора к дому.
  3. Провода должны быть медными и иметь сечение 3х2.5 см.

Перед подключением вам обязательно необходимо прочесть инструкцию. С ее помощью вы точно сможете правильно произвести подключение кондиционера.

Соединение и подключение межблочных кабелей кондиционера

клеммная колодка с проводами Если принято решение подключать кондиционер к электросети через розетку, то необходимо убедиться в том, что она выдержит предстоящую нагрузку. При несоответствии требуемым параметрам монтажник не должен подсоединять прибор к ней и обязан пояснить заказчику суть проблемы, а также предложить выход из положения – прокладывание отдельной линии к щитку.

Вот основные требования к розетке:

Розетка должна иметь заземление или дифференциальное реле;
Она должна соответствовать требуемым значениям, указанным в инструкции к сплит-системе. Лучшее соотношение – высокая мощность сети и небольшая мощность охлаждающего устройства;
Кондиционер не размещают на одной линии с другими мощными приборами;
Запрещено запитывать прибор с розетки, если используется алюминиевая проводка

Для подключения кондиционера через нее необходимо брать медный провод с соответствующей площадью сечения;
Важно убедиться в том, что сама розетка подключена через автомат, который имеет расстояние между контактами не менее 3 мм в разомкнутом состоянии;
Работы выполняет только опытный монтажник в соответствии с требуемыми государственными и местными стандартами.

При соблюдении всех перечисленных требований приступают к подготовительным работам по подключению кондиционера к розетке своими руками. Сначала проверяют наличие нужных инструментов, а потом зачищают жилы кабеля ножом или устройством для снятия изоляции. Теперь переходят к прокладке межблочных кабелей и подключению внешнего блока кондиционера, а затем внутреннего.

Современные усиленные евророзетки обычно подходят для приборов повышенной мощности.

Маркировка клемм для on/off моделей сплит-систем:

  • 1 – питание компрессора;
  • 2(N) – общая нейтраль;
  • 3 – четырехходовой клапан;
  • 4 – вентилятор внешнего блока;
  • (земля).

Маркировка клемм для инверторных моделей сплит-систем:

  • 1 – питание;
  • 2(N) – нейтраль;
  • 3 – управление;
  • (земля).

Провода подключаются к клеммам. Коробка с клеммами находится под панелью блоков. В соответствии с нумерацией провода внутреннего модуля соединяют с контактами внешнего.

Этапы

Краткая инструкция подключения кондиционера своими руками для внутреннего блока выглядит следующим образом:

  1. Снимают декоративную панель с блока.
  2. Снимают защитную крышку с разъемов и фиксатор шнура.
  3. Прокладывают межблочный кабель через монтажное отверстие в тыльной части прибора.
  4. Подготавливают кабель к подключению, предварительно зачистив его и сняв изоляцию.
  5. Зачищенные концы вставляют в клеммы и плотно затягивают винтами. Усилия при затяжке должны составлять примерно 1,2 Нм. Обычно в клеммных колодках используются винтовые зажимы для подключения проводов.
  6. Фиксаторами хорошо закрепляют межблочный провод.
  7. Устанавливают на место клеммную крышку.

Такая же краткая инструкция подходит для того, чтобы произвести подключение внешнего блока кондиционера по электрической схеме самостоятельно. Вместо декоративной панели у наружного блока снимают защитную крышку и соединяют его проводами с внутренним модулем через клеммы.

В самом конце проверяют, соответствует ли проделанная работа схемам подключения. Только потом можно включать прибор.

Нужен ли автоматический выключатель или УЗО

Чтобы понять суть вопроса, нужно детально разобраться в предназначении этих защитных устройств:

  • Нормативный регламент по проектированию и строительству, а также ПУЭ и ГОСТ Р 50571.8 гласит: подключение УЗО зависит от опасности поражения электрическим током и вида включенного прибора в розетку. Отсюда следует, что не все розетки под кондиционер включаются через УЗО.
  • Эти УЗО ставят для предохранения людей от поражения электрическим током, когда плохая изоляция. Но все коробки модулей сплит систем сделаны из пластика, то есть от прямого касания человека к корпусу, он не сможет пострадать.
  • Особенность устройств защитного отключения заключается в том, что они не могут защитить человека от короткого замыкания: просто УЗО не успеет отключиться. Ведь из законов физики известно, что скорость тока в проводнике равна 300 тыс. км/сек, а время срабатывания любого защитного устройства, и УЗО в том числе, составляет 0,02-0,03 сек.
  • Автоматический выключатель же является защитным прибором для проводов, которые подбираются по мощности оборудования. И в случае повышенной нагрузки на сеть или короткого замыкания, автомат срабатывает и спасает тот или иной прибор от перегрева и выхода из строя.

Из всего изложенного можно сделать вывод, что установка УЗО для климатической техники не так уж и важна, а вот автоматические выключатели для защиты нужно ставить обязательно.

Требования к установке кондиционеров

чтобы кондиционер приносил максимум пользу, необходимо соблюдать некоторые правила:

  1. Выбирать именно ту модель, которая соответствует параметрам помещения (размеры, наличие техники и прочее).
  2. Правильный монтаж.
  3. Соблюдение правил эксплуатации и профилактики.

Кондиционер имеет два блока, на каждый из которых возложены определенные функции. Внешний – это конденсатор, а внутренний – испаритель. Они соединяются с помощью проводов, трубок, в которых функционирует фреон.

Очень важно выбрать правильное место для установки системы. При этом следует учитывать вес блока, свободный доступ к нему и прочее

Устанавливать кондиционер следует ближе к окну

Устанавливать кондиционер следует ближе к окну

Внешний блок должен быть расположен на прочной стене, которая сможет выдержать вес более 60 кг. Не следует производить монтаж на газобетоне. Внешний блок должен быть защищен от воздействия окружающей среды. Сделать это можно с помощью ограждений и навесов.

При установке внутреннего блока следует учесть:

  1. Расстояние от внешнего до внутреннего блока должно быть минимальным. Это позволит обеспечить более высокую эффективность.
  2. Испаритель не должен быть заслонен шторами, мебелью и др.
  3. Между мебелью и внутренним блоком должно быть расстояние не менее 3 метров.
  4. Нельзя устанавливать систему над батареями.
  5. Обеспечить свободный доступ.
  6. Расстояние от блока до потолка должно быть не менее 10 см.

Необходимо обеспечить герметичность и надежность крепления кондиционера. Если для соединения блоков применяется магистраль, то потребуется вакуумизация соединений.

Подбор двигателя вентилятора кондиционера

В сплит-системе двигатели применяются во внутреннем и в наружном блоке. Двигатель вентилятора внутреннего блока выполнен из прочного пластика, двигатель вентилятора наружного блока – металлический.

Двигатель вентилятора внутреннего блока (много-обмоточный).

Двигатель вентилятора наружного блока.

Двигатели вентилятора внутреннего блока кондиционера бывают нескольких типов.

Много-обмоточный двигатель. Наиболее распространенный – это двигатель, имеющий несколько обмоток. Подавая напряжение 220В, на разные обмотки, получаем разные скорости вращения вентилятора.

PG-motor. В двигателе этого типа одна обмотка (которая состоит из 2-х частей) на которую подается напряжение через регулирующий элемент (тиристор или симистор). Изменяя амплитуду управляющего напряжения (переменного) получаем разные скорости вращения вентилятора. Часто в названии PG стоит само сочетание этих букв “PG”, редко бывает и такое сочетание “GP”.

Этот двигатель легко отличить от много-обмоточного, по количеству проводов. С PG двигателя выходят два шлейфа проводов на два разъема “мама” в каждом из которых по 3 провода. Маленький разъем идет с датчика Холла.

DC-inverter. Применяется обычно в инверторных системах кондиционирования (не во всех). В этих двигателях скорость вращения регулируется изменением амплитуды постоянного напряжения.

При подборе мотора вентилятора кондиционера, обязательно нужно учитывать его тип, мощность, скорость вращения, направление вращения, габаритные размеры корпуса, элементы крепления, диаметр и длину вала, наличие шлица и/или резьбы на валу. Проверьте соответствие емкости пускового конденсатора, заменяемому двигателю.

Прежде чем заказывать двигатель (мотор) вентилятора кондиционера, проверьте самые распространенные неисправности:

Если слышны посторонние шумы или наблюдается большой люфт вала двигателя – поменяйте подшипники. Это можно сделать в двигателе вентилятора наружного блока сплит-системы, двигатель внутреннего блока, как правило не разборный.

Если двигатель не вращается, проверьте пусковые конденсаторы. Проверка осуществляется заменой на аналогичные. Пусковые конденсаторы на двигателях вентиляторов внутреннего и наружного блоков рассчитаны на напряжение 400/450V и имеют емкость в пределах от 1 до 6 мкФ в зависимости от типа и мощности двигателя.

В двигателе вентилятора внутреннего блока имеется маленький электронный модуль на котором размещен датчик Холла. Если двигатель вентилятора внутреннего блока начинает вращаться, а затем останавливается – то неисправен именно датчик Холла. Этот датчик контролирует сам факт вращения двигателя. Если двигатель заклинит – то датчик Холла отключает его питание и двигатель не сгорает от перегрузки.

Прежде чем менять электронный модуль датчика Холла – посмотрите его установку внутри двигателя (если он разборный). Неоднократно были случаи, когда модуль отклеивался. Неисправность устранялась после приклеивания датчика на место.

Так же возможен плохой контакт в разъеме или плохая пайка в блоке электроники.

Проверьте сопротивления между выводами. Между GND (ground, земля, минус) и Vout (выход сигнала) должна быть бесконечность (обрыв), а между Vcc и Vout должно быть сопротивление 11-25 кОм

Внимание! Не перепутайте полярность! (Не вставляйте разъем с чрезмерным усилием, развернув его на 180 градусов)

Если вы хотите купить двигатель вентилятора наружного или внутреннего блока сплит-системы, то вам необходимо выслать на электронную почту 6642370@mail.ru следующую информацию:

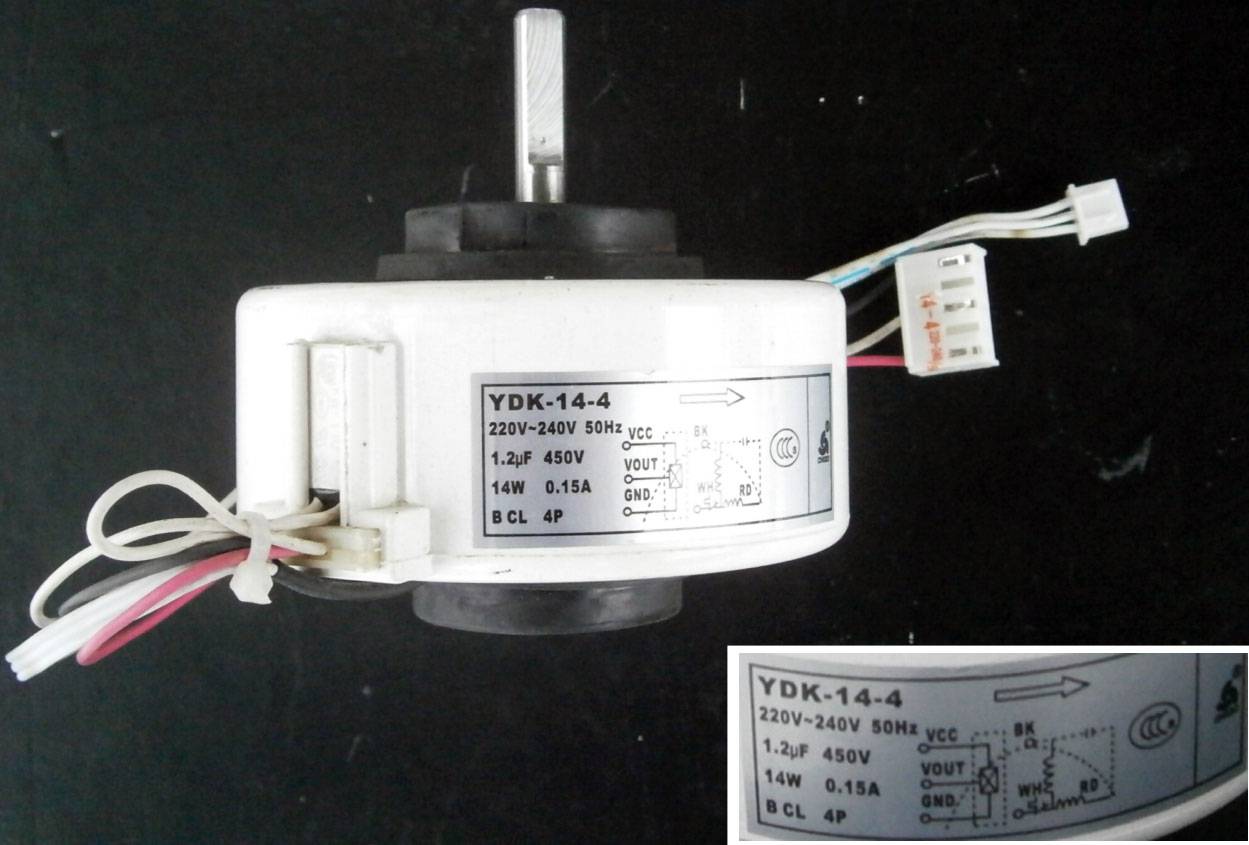

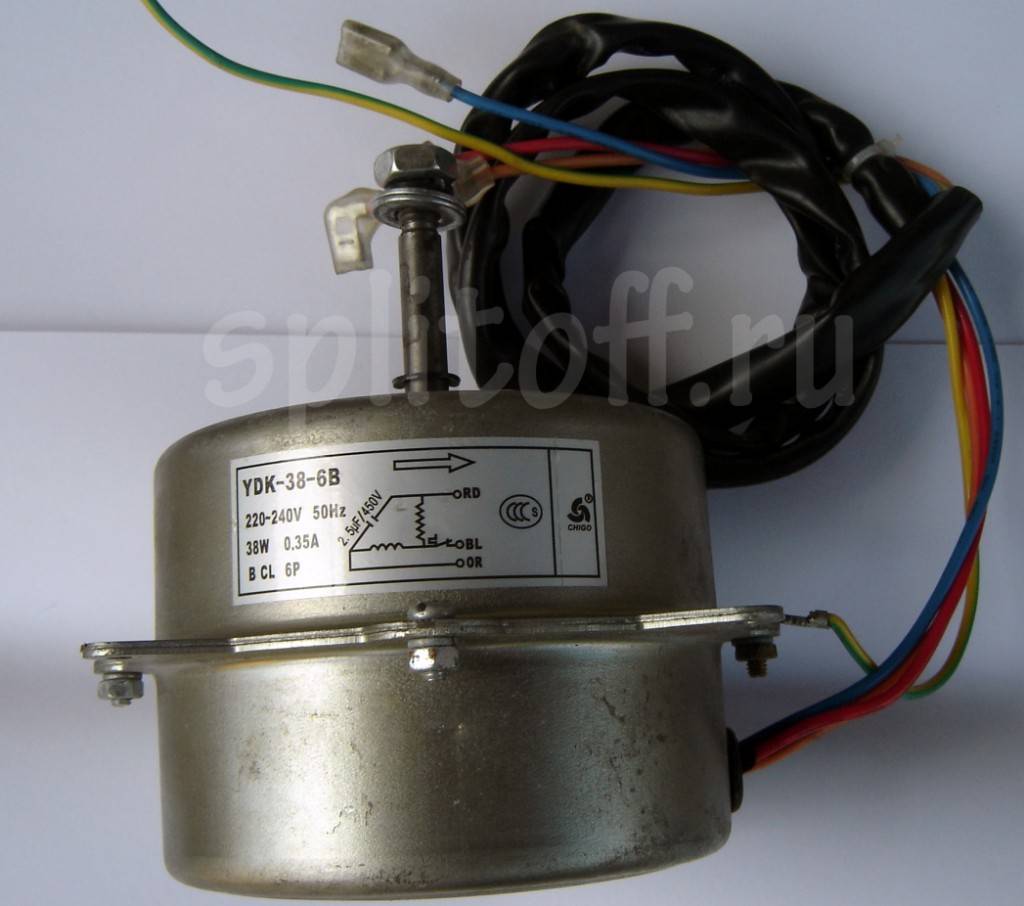

-фотографию шильдика (этикетки) на двигателе

-фотографию шильдика (этикетки) блока сплит-системы (внутреннего или наружного)

Без этих данных подобрать нужный двигатель вентилятора сплит-системы будет весьма затруднительно. Не забудьте указать ваш контактный телефон.

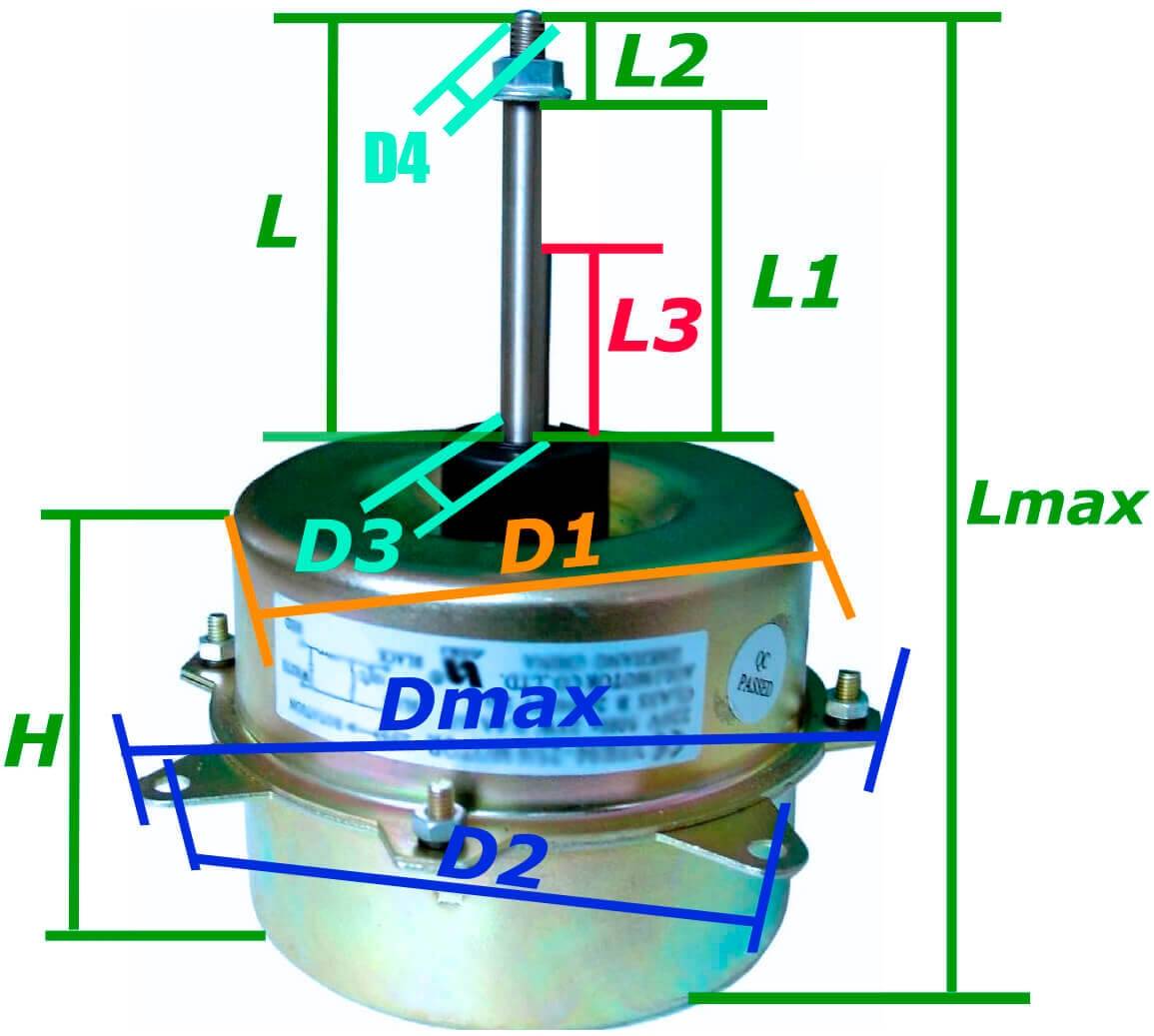

Шаблон подбора размеров двигателя:

L1 -длина вала от пыльника до начала резьбы. L2 – длина резьбы на вале L3 – длина вала от пыльника до начала шлица Lmax – длина от начала резьбы до основания H – высота корпуса D1 – диаметр корпуса D2 – диаметр по креплению D3 – диаметр вала D4 – диаметр резьбы на окончании вала Dmax – расстояние от одного крепления до противоположного

Некоторые модели двигателей представлены на этой странице .

Отправьте вашу заявку прямо сейчас! о

Вы можете купить двигатель вентилятора кондиционера в Москве,

Санкт-Петербурге, Якутске, Краснодаре, Сочи, Майкопе и д.р. городах.

Подбор провода для подключения

Стоит помнить о том, какой провод необходим для подключения кондиционера, а точнее, какое требуется сечение. Его параметры указываются в инструкции для каждой модели сплит-системы индивидуально. Сечение зависит от мощности прибора. Как правило, бытовые кондиционеры (7, 9, 12, 13 размера) требуют диаметр провода от 1,5 до 2,5 мм². Можно ориентироваться на силу тока: менее 18 А – 1,5 мм², более 18 А – 2,5 мм².

Также провод, необходимый для подключения кондиционера к электросети, выбирают, учитывая удаленность щитка. Расстояние между блоком прибора и электрическим щитком свыше 10 метров требует сечения от 2,5 мм².

В целях обеспечения надежной работы кондиционера используют только медные провода. Для однофазного подключения берут трехжильные провода (фаза-ноль-земля), а для трехфазного – пятижильные.

Провод нельзя прокладывать вблизи газовых и отопительных труб. Минимальное расстояние между ними составляет не менее 1 метра. В случае необходимости используют дополнительную изоляцию. Как правило, кабель прокладывают вместе с трассой в гофре и прячут в короба или штробу в стене.

К стене кабеля крепятся хомутами, которые фиксируют дюбелями или шурупами. При укладывании коммуникаций в короба для их крепления применяют клей или шурупы. Если выполняется скрытая проводка, то провода прячут в гофру и фиксируют ее к стене при помощи специальных хомутов.

Схема холодильного контура внешнего блока сплит-системы

  • Compressor. Компрессор. Он работает с хладагентом, он сжимает фреон и обеспечивает его циркуляцию по системе.
  • Heat exchanger. Теплообменник. Этих устройства в системе два: один – для внешнего блока, в нем хладагент охлаждается до температуры ниже точки конденсации, другой – для внутреннего блока, это испаритель, где рабочая жидкость испаряется и отдает температуру.
  • 2 Way valve. Расширительный 2-ходовой вентиль с двумя положения: закрыто и открыто.
  • 3 Way valve. Терморегулирующий 3-ходовой вентиль, он является сервисным портом, к нему подсоединяются шланги при заправке фреоном или измерении давления в системе.
  • 4 Way valve. Расширительный 4-ходовой клапан, который обеспечивает реверсное движение хладагента в режиме обогрев.
  • Strainer. Фильтр, предотвращающий попадание влаги в тонкий канал, поскольку она способна закупорить его и сделать недоступной для рабочей среды.
  • Muffler. Это глушитель.

Сплошная стрелка схемы показывает, как работает устройство в режиме охлаждения, пунктирная – в режиме обогрева. В более сложных кондиционерах, помимо вышеописанных механизмов могут быть установлены: маслоотделители, датчики давления, устройство впрыска в компрессор, отделители жидкого фреона и линии перезапуска.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
