Стяжка кабельная стальная - 5 видов, характеристики, размеры, СКС, СКСП. Инструмент для стяжек.

Как использовать

Конструкция стяжки достаточно простая. Хомут можно затянуть вручную или с помощью специального инструмента. Усилие затяжки будет устанавливаться непосредственно на инструменте. При использовании инструмента вы сможете ускорить процесс. На сегодняшний день можно встретить стяжки с крепежными отверстиями, анкерный креплением, маркировочные, с шильдиком, многоразовые с особым замком, шариковые, шариковые с шильдиком, а также шариковые разъемные. Чтобы закрепить хомут на скользящей поверхности потребуется использовать самоклеющуюся площадку под стяжку. Для установки на бетон или кирпич обычно используют дюбеля.

Конечно, разнообразные внешние факторы оказывают влияние на кабельные стяжки. Некоторые факторы могут значительно сократить срок эксплуатации стяжек. К влияющим факторам можно отнести:

Действие кислот.
Превышение максимально допустимых нагрузок.
Вибрация.
Ультрафиолет в большом количестве.
Влажность или сухость.
Мороз.

Чтобы стяжка прослужила длительное время ее нужно правильно эксплуатировать. Надеемся, что эта информация была полезной и интересной.

Рекомендуем изучить: vse-elektrichestvo.ru/elektromontazh/instrumenty-elektrika/krimper-dlya-opressovki-nakonechnikov.html.

Одноразовые или многоразовые?

Бывают такие ситуации, когда не обязательно покупать дорогой кабель. Чтобы избежать лишних финансовых трат производители предлагают своим покупателям приобретать одноразовые стяжки.

Приемлемая цена.
Широкий выбор товара в магазинах.
Неплохую прочность.

Из-за дешевизны стяжек, их можно купить большое количество и сделать из них одно очень прочное звено, имеющее большую длину. Исходя из этого, можно сделать вывод, что одноразовые стяжки экономически – выгодное решение для любого хозяина.

Многоразовые кабеля имеют значительную разницу в цене, но зато имеют лучшее качество, что позволит продержаться ему гораздо больше.

Как сделать трансформатор своими руками — пошаговая инструкция, схема, чертежи, список материалов + фото готового самодельного трансформатора
Какой детектор скрытой проводки лучше? ТОП-10 лучших производителей с фото и описанием
Технологические карты в строительстве — что это такое

Как уже ранее было сказано, такие стяжки выдерживают капризы погоды и могут перенести температуру ниже -25 градусов.

Крепление с помощью клипс

Эти элементы крепежа являются довольно востребованными при открытой прокладке кабеля. Клипсы после установки смотрятся довольно аккуратно. Они могут быть различного размера, формы и быть металлическими или пластиковыми,

Простой вариант имеет вид дужки, с обеих сторон которой имеются отверстия под дюбеля или саморезы. Хорошая и простая конструкция, но есть небольшой минус — для установки необходимо сверлить два отверстия. Это несколько увеличивает время монтажа.

Металлические клипсы

Изготавливают из металлической полосы. Для установки вначале «оборачивают» ею кабель, совмещают отверстия и закрепляют на поверхности. Использовать можно и на стене и на потолке. Для последнего неудобны только тем, что надо сверлить много отверстий.

Пластиковые клипсы

Применяют в основном для монтажа кабелей в гофрах для скрытой и наружной прокладки. Для различных диаметров труб имеются соответствующие размеры клипс. На бетонные стены их монтируют при помощи дюбелей, а на деревянные поверхности – с помощью обычных саморезов.

Установку можно выполнять как для одного кабеля, так и совмещать несколько штук, для крепления пучка проводки. Конструкция клипс позволяет собирать их в единый блок. У каждой с боковой стороны имеются замки (специальные пазы), с их помощью производят надежное соединение клипс друг с другом. Разводка с помощью этих элементов получается аккуратной и ровной.

Самоклеящаяся клипса

Применяют для крепления кабеля или провода различной формы, могут быть выполнены в пластиковой или металлической форме. Поверхность, куда она будет крепиться, должна быть очищена от всякой пыли и грязи. У клипсы на тыльной стороне имеется односторонняя липкая лента. Такой крепеж применяется для крепления кабеля на пластиковые панели или мебель. Отпадает необходимость в сверлении отверстий в дорогостоящих или хрупких материалах.

Клипсы с гвоздем

Изготавливаются в виде пластиковой скобы, сбоку которой имеется отверстие для гвоздя. По форме могут быть самыми разными. Используют для открытого монтажа на деревянных и аналогичных по плотности стенах. На фото выше.

Такое крепление очень быстрое и удобное. Им часто пользуются, когда надо пробросить по плинтусу телефонные, телевизионные и другие кабели малого сечения.

Правила связывания проводов с помощью бандажей

Для того чтобы связанные провода можно было эксплуатировать длительное время, стяжки нельзя сильно затягивать. Если бандаж перетянуть, то можно повредить изоляцию проводов.

Если планируется добавление новых проводов в пучок, то рекомендуется использовать многоразовые стяжки.

При использовании бандажей вне помещений нужно подбирать специальные хомуты, устойчивые к воздействию ультрафиолета.

Таким образом, использование стяжек при прокладке и эксплуатации электрических проводов позволит более аккуратно выполнить проводку, объединив вместе кабели одного типа. А использование бандажей с площадками или цветных стяжек позволит обозначить каждый тип пучка проводов. Это поможет в быстром поиске нужного электрокабеля в случае ремонта.

Что такое бандажная лента и где она применяется

Бандажные лентыдля СИП представляют собой длинные металлические полосыопределенной толщины и ширины. Материал – высококачественная нержавеющая сталь, устойчивая к коррозии, перепадам температур, резким ударам и другим механическим воздействиям.

Технические характеристики сплавов не изменяются при термообработке, готовые изделия не деформируются, сохраняют прочность, пластичность, гибкость. Основное применение– крепление СИП арматуры.

Кроме монтажа электрического кабеля, металлические крепежные ленты используются для фиксации элементов в других сферах:

в коммунальном хозяйстве;
при прокладке трубопроводов;
изготовленииметаллокаркасных конструкций;
при строительстве мостов;
установке рекламных баннеров, дорожных знаков, систем видеонаблюдения;
при упаковке в паллеты строительных материалов (бетонных блоков, кирпичей, увязке пиломатериалов).

Совет: Выбирайте бандажные ленты, расфасованные в бухты и помещенные не в картонные плоские коробки, а в специальные кассеты из прочного пластика. Мастер отматывает нужный метраж, при этом материал, оставшийся в кассете, не запутывается. В таком виде полосы удобно хранить.

Скрытый монтаж

При скрытом монтаже применимы многие виды крепежа, описанные в прошлой части. Только кабельная линия ведется в штробе, которая затем исчезнет под штукатуркой, или в коробе. Однако есть и специфичные виды крепления.

Кабельные лотки

Кабельный лоток незаменим при монтаже светильников, встраиваемых в подвесной потолок. Чтобы обеспечить все светильники в комнате питанием, придется развести множество линий, которые должны быть надежно прикреплены к перекрытию потолка, не мешая при этом каркасу для установки плит.

Сверлить множество отверстий в бетонной плите, а еще с высокой степенью точности – не самая удачная идея. Поэтому для прокладки кабеля применяется специальный лоток из алюминиевого профиля. Лоток крепится к потолку на несколько крепежных пластин (либо «S-образных», либо «П-образных»), а кабельные трассы вкладываются в лоток и закрываются крышками.

«Приклеивание» на алебастр

Еще одна простая технология скрытого монтажа – нанесение небольших порций алебастрового раствора, который прихватит кабель к штробе. Алебастровые «прихватки» могут применяться как отдельный вид фиксации или в дополнение к дюбель-клипсам. После полного застывания алебастровой массы штробу скрывают штукатуркой.

Дюбель-хомут для крепления кабеля: характеристики

В зависимости от различных параметров, крепления кабелей и проводов, производят двумя способами, открытым и скрытым. Достаточно распространенным изделием для крепления проводников, является дюбель-хомут.

Особенности:

Конструкция;
Простота монтажа.

Конструктивно, данные крепеж выполнен в виде пластиковой полосы с зазубринами (елочка), которыми можно закрепить держатель непосредственно к стене или в штробе. Стоит отметить, что такая монтажная стяжка обеспечивает среднее качество крепления проводки.

Крепление силового кабеля, посредством хомута производится следующим образом. В бетонной, кирпичной или стене из шлакоблока, просверливается перфоратором отверстие определенного диаметра.

Далее, в хомут продевается провод, и крепеж вставляется в отверстие в стене и забивается. Стоит отметить, что такие крепежи, можно использовать в качестве устройства, для монтажа нескольких проводов.

Важно понимать, что при монтаже проводов пучком, обязательно произвести подбор правильных кабелей, которые согласно техническим характеристикам, разрешено монтировать таким способом. Другим видом крепежных элементов, являются дюбель – хомуты с распором. Данный хомут, в верхней части, имеет прямоугольную прорезь, в которую вставляются пластиковые хомутики для крепления проводов

Данный хомут, в верхней части, имеет прямоугольную прорезь, в которую вставляются пластиковые хомутики для крепления проводов

Другим видом крепежных элементов, являются дюбель – хомуты с распором. Данный хомут, в верхней части, имеет прямоугольную прорезь, в которую вставляются пластиковые хомутики для крепления проводов.

К данным крепежным элементам, относятся и специальные зажимы. После того как они вмонтированы в стену или потолок, в хомут вставляется кабель и зажимается саморезом. Стоит отметить, что подбор крепежей для электромонтажа производится согласно диаметру электропроводки.

Крепление кабеля в штробе

При скрытой прокладке в негорючих основаниях кабеля укладывают в специальную канавку, прорубленную в стене. Эти канавки называют штробами, а процесс — штроблением или штробированием. Чтобы кабель в этой канавке держался и не вываливался, его надо каким-то образом зафиксировать. Есть несколько способов фиксации:

Развести строительный гипс и его «лепешками» фиксировать провода к стенкам сделанного углубления. Способ подходит для небольшого числа проводников с не очень жесткой изоляцией. Во время работы замешивать надо небольшое количество гипса так как он очень быстро «схватывается».
Использовать дюбель-стяжку. Установка крепежа происходит до прокладки кабеля. Неплохой способ, но требуется много времени. Особенно при установке в бетонные стены или плиты перекрытия. Второй недостаток — при большой протяженности трасс набегает значительная сумма на сам крепеж.
Если надо сэкономить, берут просто дюбель или гвоздь — в зависимости от типа основания, пробивают им посередине кусок телефонной «лапши», накручивают провод. Установка крепежа как в предыдущем случае — до начала прокладки проводников.
Для быстрого крепления кабеля в штробе можно использовать куски гофорошланга. Отрезают кусок чуть длиннее ширины штробы, сжав шланг, устанавливают его в штробу. Он хорошо держит кабеля за счет силы упругости, очень сильно экономит время. По мере нанесения штукатурки, такие «держатели» для кабеля можно вынимать.

Особенности горючих оснований

Если скрытую проводку делают в горючих стенах — деревянных, каркасных и т.п. — по требованиям пожарной безопасности, их необходимо прокладывать в негорючей защитной оболочке. Негорючая оболочка — это или гофрошланги из неподдерживающих горение пластиков, или цельнометаллические короба. При использовании гофрошлангов способ крепления такой же, как при фиксации кабеля. Разница — в диаметрах необходимого крепежа.

Для крепления гофошлангов можно использовать любые подходящие по размерам фиксаторы

При использовании металлических коробов, их закрепляют в стене, а затем в лотки укладывают кабели. Такой способ чаще используют в каркасном домостроении, потому что шбробление каналов в деревянных стенах значительно снижает их теплоизолирующие свойства. К тому же деревянный дом постоянно меняет свои размеры и жестко закрепленные короба могут стать проблемой. При прокладке проводки в деревянных домах чаще используют открытую прокладку в кабель-каналах или делают ретро-проводку.

Большие пучки проводов

Часто при разводке электропроводки требуется проложить большой количество кабелей. Чтобы минимизировать время на крепление больших пучков проводов можно:

Разбить их на пучки по 3-4 штуки и фиксировать стяжками, дюбель-стяжками и т.д. Метод неплохой, но штробы должны быть глубокими что невозможно при малой толщине стен (проблема панельных домов).
Сделать неглубокую и широкую штробу, в которой «в один слой» разместить проводники, закрепив их при помощи алюминиевой перфорированной ленты. Эти ленты используются при устройстве подвесных конструкций из гипсокартона, стоят недорого.

Также можно использовать комбинацию этих методов. При использовании ленты ее крепят по краям. За счет своей жесткости она хорошо удерживает даже жесткие проводники или гофрированные оболочки. При необходимости можно установить крепеж и между кабелями, но надо следить за тем, чтобы не повредить изоляцию.

Как упорядочить пучки проводов

В наших домах все больше появляется техники и вся она имеет провода. К рабочему столу часто тянется около десятка проводов. Чтобы они не путались, лучше их упорядочить. Для этого есть разного вида пластиковые площадки. Одни собирают провода в жгуты, вторые, наоборот, позволяют проводить каждую нитку отдельно.

Крепление кабеля для упорядочивания проводов

Часть этого кабельного крепеже идет под саморезы или гвозди, часть — на основе липучки. Второй вариант можно смело устанавливать на мебель. Клеящий состав хорошо держится на ламинированной или лакированной поверхности и нет необходимости проделывать дырки.

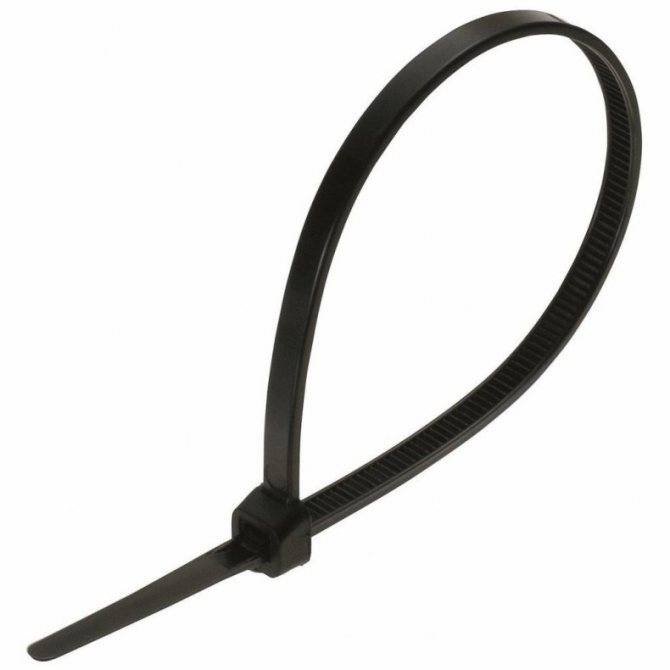

Устройство нейлоновой стяжки

Хомут изготовлен в виде тонкой узкой полосы с замком на одной стороне и срезанной под острым углом противоположной стороны. На внутренней поверхности пластиковой полосы расположены пиловидные зубья.

Внутри замка установлен язычок, на котором нанесены выступы, идентичные рабочей поверхности. При фиксации хомута заостренный кончик заводится в замок между верхней частью головки и язычком. При натяжении выступы язычка надежно фиксируются в аналогичных выступах на внутренней поверхности.

На фото нейлоновых стяжек видно, что заостренная часть слегка загнута внутрь. При работе вогнутая часть должна быть направлена в сторону монтажника.

Виды замков:

Стандартный пластиковый монтаж.
С металлическим зубом – язычок изготовлен из нержавеющей стали и расположен под углом 450. Одинарный выступ позволяет зафиксировать зажим на любом участке и контролировать степень затяжки.
Усиленный нейлоновый хомут отличается от стандартного крепежа расположением зубчатой рабочей поверхности. Выступы нанесены с внешней стороны пластиковой ленты, а замок представляет широкий створ с параллельно расположенными двумя язычками. Для его фиксации требуются пассатижи или специальный инструмент. Площадь сцепления зубьев у него в 4 раза больше стандартных изделий.

Все виды зажимов относятся к расходным материалам и используются один раз.

Виды стяжек

По количеству использований:

По стойкости к повышенным температурам

Обычные. Стандартные пластиковые хомуты используются при окружающей температуре до 85 градусов Цельсия.
Термостойкие. Выполняются из полиамида и используются в случаях с нагревом рабочей среды до +120 градусов Цельсия.

По наличию дополнительных монтажных элементов для крепления стяжки с кабелем

Крепежные отверстия. Дополнительная втулка из пластика служит местом крепления стяжки винтом к поверхности.
Анкерное соединение. На замке находится самозащелкивающийся анкер, позволяющий прикрепить хомут к шасси.
Дюбель. Такие хомуты оснащены выступом в форме дюбеля, который вставляется в отверстие конструкции и используется по назначению.
Площадка под дюбель. А эти – наоборот, оснащены площадкой для крепления на дюбель.
Разъемный замок. Хомуты с рычагом, позволяющим разъединять стяжку без ее повреждения.
С двойным замком. Двойное замковое соединение обеспечивает дополнительную прочность.
Шариковые стяжки. Многоразовый вариант с исполнением ленты хомута в виде шариков.

В зависимости от видов работ

Наружные. Самый популярный вид стяжек, очень прочные. Используются при любых погодных условиях за счет стойкости к ультрафиолету, влажности воздуха и температурным перепадам. Изготавливаются только черного цвета. По заявлениям производителей таких хомуты способны выдержать нагрузку свыше 100 кг.
Внутренние. Используются для работ внутри помещения и не отличаются особой стойкостью и прочностью. Цветовая гамма очень разнообразна. Температурный режим более ограничен, по сравнению с уличными стяжками. Это самый дешевый вариант исполнения стяжек.

По размерам

Размеры кабельной стяжки влияют не только на ее стоимость, но и на ее надежность и функциональность. Широкие изделия отличаются высокой прочностью и обычно используются для крепления пластиковых труб и уличных кабелей.

Крепеж для открытой прокладки

При открытом способе прокладки стараются использовать наименее заметный виды крепежа

Совсем незаметным такое крепление кабеля быть не может, но может быть не привлекающим внимание

Надо стараться сделать кабель незаметным….

Скобы из строительного степлера

Если в вашем хозяйстве имеется степлер, закрепить небольшого диаметра низковольтный кабель можно легко и быстро. В продаже есть специальные U-образные скобы. Они предназначены как раз для этих целей. Бывают двух типов:

28 или S. Сделаны из проволоки толщиной 1,25 мм, подходят для крепления кабелей диаметром 4,5 мм, высота ножки от 9 мм до 11 мм.
36 или L. Имеют диаметр 6 мм, высота ножки от 10 мм до 14 мм.

Есть также специальные кабельные скобы с корпусом из пластика (на фото справа). Они стоят дороже, но из-за пластикового корпуса меньше шансы передавить жилы или повредить изоляцию.

Скобы могут быть из оцинкованной стали, могут — из нержавейки. Ножки могут быть обычные, могут — заостренные. Второй вариант проще заходит даже в плотные основания типа ДСП. Как понимаете, для серьезных проводников этот крепеж не используют, но для проводного интернета, телефона и т.д. очень даже удобно.

Скобы и клипсы

Крепление кабеля разного диаметра чаще всего делают при помощи скоб и клипс. Производят их из металла и особо прочного пластика. Пластиковые клипсы применяют для фиксации проводов в помещениях, металлические можно использовать и на улице. Металл может быть оцинкованным, крашенным, но лучше для наружного использования найти сделанные из нержавеющей стали.

Клипсы и скобы для крепления кабеля к стенам

Наиболее незаметные из клипс — небольшие пластиковые скобы с гвоздиками (верхний левый угол на фото). Они используются если необходимо протянуть одну нитку кабеля. Работа продвигается быстро — приставил, загнал гвоздик. Остальные скобы более заметны, но удерживать могут более мощные и жесткие провода.

Есть также пластиковые клипсы для крепления к стене гофрированной защитной оболочки. Есть они в виде линеек по несколько штук, есть — по одной. Так что можно закрепить и одиночный проводник, и группу кабелей.

Для крепления гофрошлангов

Эти же клипсы можно использовать для крепления кабелей подходящего диаметра. Для очень жестких лучше использовать металлические скобы, а для проводников средней жесткости подойдут и эти. Хороши для этих целей клипсы с фиксатором (на фото внизу слева). Они же могут применяться для закрепления кабелей на потолке.

На основе дюбелей

Есть кабельный крепеж на основе пластиковых дюбелей. Пластик используется сверхпрочный, так что область использования не ограничена — можно ставить и в кирпичные, и в бетонные стены. Есть несколько видов:

Дюбель-стяжка. Заглушка этого крепежа отлита со стяжкой. Удобно, если надо зафиксировать пучок кабелей.
Дюбель-клипса. Подходит для крепления одиночных проводников. Сделана из пластиковой ленты с насечками. Бывает под круглые и плоские кабели разных диаметров/размеров. Это — один из самых незаметных способов крепежа.
Дюбеля с площадкой под стяжку. Есть двух типов — со съемной площадкой и пластиковой затяжкой и с прорезью в шляпке.

Все эти виды крепежа стоят недорого, но хорошо справляются со своими задачами. Их даже лучше использовать, чем с металлическими гвоздями — меньше шансов повредить изоляцию. Так как стоят они недорого, можно ими фиксировать кабели в штробе.

Использование инструмента для затяжки лентыс бугелями и скрепами

Назначение скреп и бугелей – фиксация стальной полосы на опоре. Элемент надевается на металлическую ленту, которая охватывает круглый или квадратный столб, свободный конец загибается на скрепу и забивается молотком.

При закреплении бандажныхлент с помощью бугеля или скрепы, бандажная машинка не оставляет на металле растяжек, способных снизить прочность креплений.

Чаще всего скрепы ставятся на промежуточных столбах, где СИП кабель не растягивается и не испытывает фронтальных нагрузок. А бугели устанавливаются на анкерных опорах, размещенных в поворотных точках, в конце и начале трассы, на пересечениях автотрасс, линий ж/д. Они воспринимают повышенную нагрузку под силой тяжести самонесущего изолированного провода.

Разновидности

Если вам не приходилось сталкиваться лично, то как минимум фото кабельной стяжки встречать должны были, а потому уже знаете, как они выглядят. Отличаться они могут по ширине и длине. Именно от этих двух характеристик и зависит нагрузка, для которой они предназначены.

Как не удивительно, но такая мелочь, как пластиковые стяжки, является очень удобным инструментом при упорядочивании кабелей и различных проводов.

Если у вас нет большой стяжки, то можно взять несколько маленьких, соединить их между собой, после чего использовать такую конструкцию для крепления нескольких крупных проводов или целого жгута более мелких.

В каких случаях следует прибегать к монтажу электропроводки в полу

Не всегда прокладка кабеля в полу станет правильным решением. Иногда стоит прибегнуть к привычному штроблению стен, укладке проводки и последующей шпаклёвки. Но существует несколько вариантов, при которых стоит склониться к монтажу проводов в полу.

При монтаже совершенно новой проводки в помещении без ремонта. Такая ситуация ждёт хозяина, который совсем недавно приобрёл жилище. А чаще всего полное отсутствие ремонта можно наблюдать только в новостройках. И тогда прокладка кабеля в полу станет идеальным решением. Не требуется нарушать целостность стен, а на проведение работ потребуется гораздо меньше времени чем при монтаже скрытой проводки.
При укладке кабелей и проводов в деревянных домах, где использование кабельных каналов из пластика не актуально. Тогда необходимо прокладывать кабели в полу, незаметно подводя ответвления к розеткам и выключателям. Также в полу монтируются и распределительные коробки.

В остальных случаях, например, при проведении ремонта, прибегать к данному способу прокладки электрической сети не актуально. Затраты на подобные работы будут слишком высокими.

Влияние материала основания

Основание может быть мягким или твердым. Также оно бывает тонким и ломким. Мягкие поверхности – это дерево или штукатурка. Крепеж проводов на стене из таких материалов, как правило, выполняют гвоздями или саморезами.

Гипсокартонные и блочные (из пеноблоков, газобетона) – это ломкие основания. Для них предусмотрены специализированные дюбели, обладающие увеличенной упорной площадью. При работе с основаниями из блоков иногда также применяют клей.

Еще одним фактором, влияющим на выбор способов крепления кабеля к стене, будет ее конструкция и материалы изготовления.

Несущие и внутренние стены здания возводят в таких вариантах:

железобетонные панели;
кирпичная кладка (сплошная, пустотная, многослойная, комбинированная);
деревянные (бревна/брус);
наливной монолитный бетон;
сип-панели;
каркасно-щитовая конструкция.

Кирпичная кладка

Схему и способ, как закрепить кабель на кирпичной стене, выбирают, исходя из имеющихся инструментов и материалов. Кладку, как правило, не оставляют без защитного покрытия штукатуркой, поэтому проводка будет закрытого типа.

При большом объеме работ будет нужен перфоратор и болгарка для выравнивания канала штробы. Короткие участки можно пройти зубилом и молотком вручную.

Кабели на кирпиче

Особенности червячных хомутов и их применение

Хомуты червячного типа – это цельноштампованное крепление, оснащенное специальным крепежным замком. Червячные изделия применяются для таких нужд:

для соединения водопроводных сетей, труб, шлангов и прочих магистралей;
для фиксации систем отопления на месте;
для крепления труб при повышенной вибрации.

Червячные хомуты очень часто применяют при высоких нагрузках, поскольку их крайне сложно разорвать или даже растянуть. Кроме того, изделия червячного типа устойчивы к любым механическим воздействиям. Червячные конструкции не потеряют своей герметичности, даже если их применять по нескольку раз.

Изделия червячного типа производятся методом прессования или же просечкой либо накаткой. При их изготовлении делают большой упор на обработку ленты, на то, чтобы не было острых краев, а трубы и шланги при этом не могли повредиться.

Типовые размеры червячной конструкции такие:

длина ленты 0,8 – 24 см;
ширина 0,9 – 1,2 см;
толщина металла 0,7-0,9 мм.

Помимо размеров, червячные конструкции отличаются друг от друга по металлу изготовления. Это всегда сталь, но она бывает разной:

оцинкованная;
нержавеющая и легко намагничивающаяся;
нержавеющая и плохо намагничивающаяся;
антимагнитная нержавеющая сталь.

Конструкционные особенности червячных хомутов

В основном червячные хомуты используются при герметизации пневматических и гидравлических систем. Размеры конструкции и крепежа определены ГОСТом и отличаются в зависимости от типа червячного хомута и его серии.

Так, например, согласно одному из ГОСТов, червячный хомут представляет собой единую конструкцию, где поверхность деталей на основе углеродистой стали имеет покрытие из цинка с хроматированием. Также червячный хомут включает в себя ленту, на которой имеется зубчатая дорожка, а также винт или болт, способные затянуть крепежное изделие. Эта пара (лента и болт) представляет собой бесступенчатую поверхность, благодаря которой обеспечивается равномерная затяжка трубы и герметизация ее стыков.

Головки на винте могут быть таких видов:

шестигранные;
включающие шлицевой паз;
включающие крестообразный баз;
винт с буртиком.

Корпус с лентой соединены заподлицо, сварные швы или клепки при этом не нужны. При этом нет риска того, что гибкий шланг или рукав при соединении будут повреждены. Лента сделана штампованной, а на ее формованной поверхности содержатся просечки или зубья, а края должны быть скругленными. При вращении винта корпус начинает упираться в зацепы, что позволяет надежно ему удерживаться на стяжке.

Крепежные червячные изделия сделаны на основе углеродистого или нержавеющего сплава стали, их предел составляет 40 кгс/мм2 и выше.

Червячные хомуты независимо от размера и типа стали предназначены для частого использования, при условии, что будут соединяться рукава с одинаковым диаметром. При повторном применении прочность и надежность крепления не должны быть хуже, чем при первичном. Минимальное количество применений червячного хомута составляет 50 раз. А если в ходе применения система труб подверглась сильной вибрации, то червячный хомут должен обеспечивать надежное соединение без ослабления стяжки. Если вибрация сильно высокие, то лучше выбирать червячные изделия усиленного типа.
