Изучаем разновидности штепсельных розеток

Маркировка IP и NEMA/UL: расшифровка

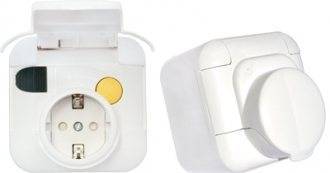

При выборе штепсельной розетки обратите внимание, для какого помещения одна предназначена. К примеру, требования к изделию для ванной комнаты и зала будут отличаться

В первом случае нужен водостойкий вариант, а во втором — стандартная розетка без особых излишеств

В первом случае нужен водостойкий вариант, а во втором — стандартная розетка без особых излишеств.

Для удобства применяется два вида маркировки:

  1. IP — расшифровывается как Internetional Perfection (международная защита). Применяется почти во всех странах мира.
  2. NEMA/UL — National Electrical Manufacturers Association или Национальная ассоциация производителей электроэнергии. Используется в большей части в США, но иногда используется и в Европе.

После буквенных обозначений идут цифры, которые показывают степень защиты от влаги и пыли. Ниже приведем расшифровку для каждого из видов маркировки.

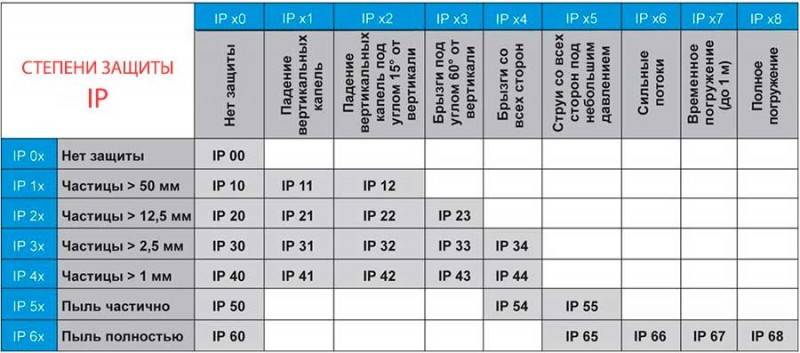

Расшифровка IP

Возле буквенного обозначения IP ставится две цифры. Первая показывает пыле-, а вторая влагозащищенность.

Для примера рассмотрим IP XY, где X и Y — цифры от 0 до 6 в первом случае и от 0 до 8 во втором.

Расшифровка Х (пылезащищенность):

  • 0 — нет защиты;
  • 1 — не пропускает частицы размером более 5 см;
  • 2 — защищает от случайного проникновения твердых тел величиной до 1,25 см (защита пальцев);
  • 3 — защита от тел величиной свыше 2,5 мм (кабель, провод, инструмент);
  • 4 — исключает проникновение элементов больше 1 мм (спицы, пинцеты, тонкие провода);
  • 5 — защита от пыли;
  • 6 — максимальная пылезащищенность, в том числе от самых мелких элементов.

Расшифровка Y (влагозащита):

  • 0 — нет защиты;
  • 1 — предотвращение вертикального падения воды;
  • 2 — защита от попадания внутрь капель при падении под углом до 15 градусов;
  • 3 — устойчивость к каплям, падающим под углом до 60 градусов;
  • 4 — защита от попадания брызг (без привязки к углу);
  • 5 — стойкость к водной струе под разным углом;
  • 6 — исключение попадания воды при сильном и частом воздействии (к примеру, морских волн);
  • 7 — сохранение герметичности при работе под водой на глубине до одного метра;
  • 8 — защита от воды при погружении более чем на метр;
  • 9 — предотвращение КЗ даже при долгом погружении вне зависимости от давления.

Иногда в этой маркировке применяется еще одна цифра, которая показывает ударостойкость корпуса.

Такая особенность характерна для промышленной сфере, но в бытовом секторе это не имеет большого значения.

После цифр могут стоять еще буквы:

  • W — дополнительные средства защиты;
  • М — пройдена проверка от попадания воды;
  • S — проверка выполнена в нерабочем состоянии при попадании влаги;
  • H — устройство высокого напряжения и т. д.

Для примера самая простая розетка имеет обозначение IP 30. Это означает, что она не пропускает тела размером больше 2,5 мм и не защищает от влаги. Для «влажных» комнат или монтажа на улице необходимо искать более надежные варианты.

Маркировка NEMA/UL: расшифровка

Как отмечалось, эта маркировка применяется в США и в редких случаях на территории Европы. Здесь при обозначении используется цифра и буква. Приведем краткую расшифровку и соответствие с IP.

Значение цифр после маркировки Nema:

  • 1 (IP 20, 30) — защищена от грязи, прикосновения пальцами;
  • 2 (IP 21, 31) — используется в помещениях, где имеется риск попадания грязи и влаги на поверхность;
  • 3 (IP 64) — применяется для монтажа вне помещения, защищена от временного воздействия тонкой пыли, влаги и обледенения;
  • 3R (IP 32, 34) — выдерживает временное обледенение и попадание осадков;
  • 3S (IP 64) — защищена от действия осадков, пыли, ветра, снега и обледенения без потери функциональности;
  • 4 (IP 56, 65, 66) — применяется для установки вне помещения и возле дороги, где имеется риск попадания воды или грязи;
  • 4X (IP 56, 65, 66) — выдерживает сильные осадки, ветер, пыль, струи воды, обледенение без риска коррозии;
  • 6 и 6P (IP 65, 66, 67) — подходит для работы под водой длительные временные промежутки, но на небольшой глубине;
  • 11 — для объектов с агрессивной средой и риском появления коррозии;
  • 12 и 12K (IP 52, 65) — применяется для внутреннего монтажа, имеется защита от грязи, пыли и капель жидкости;
  • 13 (IP 54, 65) — для установки внутри помещений, где имеется риск попадания грязи, пыли, воды, масла, охладителей.

Имея под рукой такую информацию, проще выбрать штепсельную розетку и не ошибиться со степенью защиты.

Присоединяем вилку к проводу

Если произошло оплавление электрической вилки или ее штырек сломался, необходимо выполнить следующие операции, чтобы восстановить ее работоспособность:

  • Аккуратно отрезаем нерабочую вилку и оголяем внешний шнур, достаточно оголить около 5 см.
  • Зачищаем жилы примерно на 15 мм, их должно быть три.
  • Скручиваем жилы и отрезаем остаток так, чтобы осталось не менее 10 мм.
  • Чтобы контакт был плотнее, следует подогнуть медные концы, для этого можно использовать простые плоскогубцы.
  • Самое главное правильно присоединить контакты. Чаще всего в бытовых приборах, таких как, например, пылесос или стиральная машина, используются три контакта – синий обозначает ноль, если цвет желто-зеленый — земля, а оставшийся – фазный.
  • Провод заземления соединяем с центральным контактом, а оставшиеся два – со штырьками, причем полярность не имеет значения.
  • Зажимаем кабель пластиковой перемычкой и аккуратно фиксируем в посадочном гнезде.
  • Завершающим этапом является сборка корпуса, для этого завинчиваем один винт.

Читать также: Рохля гидравлическая с подъемным механизмом размеры

Чтобы заменить обычную электровилку без заземления, действовать нужно иначе:

  1. Необходимо обрезать сломанную модель и разобрать корпус рабочего изделия.
  2. Освободите шнур от оболочки и аккуратно зачистите концы проводов, достаточно 20 мм.
  3. Конструкция обычного изделия имеет ряд отличий, поэтому нужно зачищенные концы загнуть в кольца.
  4. Соедините проводники со штырьками, полярность не имеет значения, если шнур имеет три провода, – то желто-зеленый необходимо отрезать.
  5. Зажмите пластину и полностью соберите корпус.

Установка и подключение розеток с пружинными клеммами на примере ABB Basic 55

Серия Basik 55 от известного бренда АББ представляет собой линейку внутренних штепсельных розеток (для заглубленного монтажа) с заземлением и пластиковыми колодками. Отличительной особенностью серии являются пружинные, а не винтовые клеммы, что облегчает монтаж и позволяет избежать перетягивания или наоборот — слишком слабой затяжки болтовых соединений.

Установка внутренних розеток немного сложнее и требует большей точности, чем наружных. Перечень основных этапов подключения:

  • подготовка места для установки;
  • монтаж подрозетника;
  • ввод в подрозетник кабеля;
  • разделка кабеля;
  • подключение проводников к клеммам;
  • установка колодки с саппортом;
  • проверка точности установки по уровню;
  • монтаж защитно-декоративной крышки;
  • подача тока и проверка работоспособности.

Как правило, для бытового электропитания применяются розетки, выдерживающие 10–16 А (см. маркировку). По современным стандартам для них должен использоваться провод типа ВВГ или ВВГнг сечением 2.5 мм квадратных. Можно применять и кабель сечением 1.5 мм квадратных, при условии, что к розетке не будет подключаться энергоемкое оборудование вроде отопителя (желательно вообще ничего мощнее настольной лампы), так как кабель сечением 1.5 мм предназначается в основном для освещения.

Если нужно подключить мощный потребитель тока — электроплиту, бойлер, сварочный аппарат и подобное — то сечение кабеля (каждой жилы) должно быть не менее 4 мм, а электророзетка — рассчитана на 25 А.

Штепсельные розетки размещаются на высоте 30–80 см от уровня пола. По современным стандартам принято размещать их низко, исключение — детская комната. Они должны располагаться не ближе 10 см от газовых труб и плиты. Прокладка кабелей внутри стены — исключительно по вертикали или по горизонтали, по диагонали — строжайше запрещено (иначе можно впоследствии случайно пробить провод, вбивая гвоздь или сверля стену).

Вначале необходимо подготовить нишу под подрозетник, вытащив из своего гнезда старый (вместе с розеткой) или высверлив либо выдолбив новую нишу. В гипсовой стене это легко сделать молотком и зубилом, если нет специальной насадки на дрель.

Установите в нише подрозетник, посадив его на гипс либо смесь гипса с клемм ПВА. Он не должен выступать за пределы стены. Тщательно снимите излишки гипса, подождите, пока высохнет, и проверьте, чтобы подрозетник был установлен заподлицо со стеной. Через боковое гнездо осуществите ввод кабеля. Разделайте провод (ОБЯЗАТЕЛЬНО проверив, не под током ли он), зачистив концы примерно на 1 см и сняв верхнюю оболочку на 5–7 см.

Затем воткните оголенные концы в клеммы колодки до щелчка.

Вложите колодку с подключенными проводами в подрозетник (она идет вместе с металлической рамкой — саппортом), так, чтобы не передавить или не переломить жилы. Выровняйте верхний или нижний край рамки по уровню. Закрепите колодку с помощью раздвижных «лапок» и вкрутите в соответствующие гнезда саморезы-фиксаторы. Наденьте лицевую панель. Монтаж закончен.

Монтаж двойной розетки

Устройство розетки

Чтобы разобраться, как установить двойную розетку в стену своими руками, необходимо изучить устройство этой конструкции.

Условно ее можно разделить на 3 части:

  • Кабель. В зависимости от проекта здания он может состоять из 2 или 3 жил. В старых строениях установлена проводка с белой изоляцией. Находить ноль и фазу приходится опытным путем с помощью измерительных приборов. В новых домах проложен трехцветный кабель, где изоляция у земли зелено-желтого, фазы — коричневого, а нуля — синего цвета.
  • Монтажная коробка, в разговоре — подрозетник. Представляет собой пластиковый стакан с отверстиями для проводов. Глубина цилиндров составляет 40 и 60 мм. Второй вариант более удобен, так как дает возможность сделать скрытую установку дополнительного оборудования (диммеров, датчиков, реле). В стене монтажная коробка держится за счет вяжущих свойств штукатурки.
  • Корпус с крышкой. Корпус изготавливается из термостойкой пластмассы. На нем закреплен суппорт, шина из двух латунных пластин образующих контакты, гайки, винты и клеммы. По бокам находятся подпружиненные лапки с винтами настройки положения.

В один подрозетник

Двойная розетка в одном подрозетнике

Данный процесс не представляет собой особой сложности даже для начинающего мастера. Если изделие изготовлено по мировым стандартам ширины и глубины корпуса, проблем при монтаже возникнуть не должно. Нужно определить, где фаза, и почистить стакан от мусора. Чтобы предотвратить проникновение домашних насекомых из соседских квартир, рекомендуется заделать силиконом канал, в котором проложен кабель. Если позволяет место, дно стакана можно закрыть войлоком для лучшей звукоизоляции.

После подготовительных работ механизм подключается к сети, вставляется в монтажную коробку, позиционируется и закрепляется.

В два подрозетника

Если в стене имеется два отверстия, в каждом из которых проложены провода, на этот случай имеются следующие решения:

  1. Вставить в них два прибора с одним гнездом у каждого. Выбирать их нужно так, чтобы крышки не накладывались одна на одну или была возможность их сточить по краям.
  2. Приобрести внутреннюю розетку с длинной крышкой. Соединить два отверстия в одно. После этого можно заглушить лишнюю линию и вставить механизм посередине созданного проема.

Выбор зависит от потребностей жильцов в выходах электричества. Одним из вариантов может быть установка поверх отверстий наружной горизонтальной колодки на 4-5 гнезд.

С заземлением

Viko Yasemin с заземлением

Чтобы получить точку с заземлением, нужно приобрести соответствующее изделие, в котором предусмотрен контакт для третьего провода. В трехжильных кабелях он расположен посередине. Подключать землю нужно крепко затягивая болт. Эта линия рассчитана на экстремальные условия, плохой контакт здесь недопустим.

Если в стене проходит двужильный кабель, его необязательно менять. В качестве альтернативы этому дорогостоящему процессу, можно протянуть один медный провод непосредственно от щитка. Для прокладки можно использовать пространства под плинтусами или цветные пластиковые коробы.

Монтаж двойной розетки взамен одинарной

Принимая решение о замене розетки нужно учитывать, что двойное изделие имеет суммарную мощность, которая распределяется на оба входа. Если нанесена маркировка 16А, общая мощность потребителей, подключенных к гнездам или к удлинителю от одного из них, не должна превышать 4 ватт.

Также следует учитывать, что за счет разноса входных отверстий по сторонам толщина двойной конструкции будет больше. Из-за этого возрастает риск ее повреждения каким-либо твердым и тяжелым предметом.

Строение комплекта

Напольные розетки не отличаются от настенных изделий по электротехническим показателям. Также работают от напряжения на 220 В. Конструкция и вспомогательная фурнитура для монтажа – вот в чём кроются главные отличия.

Розетки для размещения в полу продаются в такой комплектации:

  • перегородки, зажимы, другие аксессуары для крепления;
  • фиксаторы для кабелей;
  • специальные суппорты(защелки);
  • корпуса с крышкой.

Такого набора хватает для проведения первоначального монтажа, обеспечения безопасности. Лючок в полу становится барьером от воздействий со стороны окружающей среды.

Внутри предусмотрены разъёмы, для подключения другой техники и сетей.

Один корпус вмещает все необходимые детали для монтажа (упрощение дальнейшей эксплуатации).

Отличия по функциональности

По этому фактору выделяют две разновидности устройств:

  1. Встраиваемые из металла или пластика, с металлической крышкой.
  2. Лючки, встроенные в пол.

Различия по варианту исполнения

Вариант исполнения у разных моделей тоже отличают. Выделяют такие разновидности розеток:

  • из пластика.
  • на основе металлических сплавов.
  • для установки в пол, в случае с облицовкой керамической плиткой.
  • для монтажа в полу, у которого в дальнейшем используют ковролин, паркет или ламинат.
  • со стойкостью к влаге уровня IP44, IP66.
  • с разными глубинами установки.
  • для размещения только одной розетки.
  • чтобы разместить от 2 до 12 розеток.

Цветовое исполнение тоже порадует широким ассортиментом.

Параметры классификации

Штепсельная розетка изготавливается в различных видах.

По используемой электросхеме

Этот параметр считается одним из основных и разделяет все розетки на 2 типа. Оба они обеспечивают безопасное и надёжное подключение к электросети.

Выделяются такие типы устройств:

  1. Трёхполюсные. Эти розетки применяются только в тех случаях, когда есть возможность подключения к заземлению. Его присоединяют при помощи отдельного контакта. Отверстия под штифты вилки размещаются немного ниже, чем для заземляющего. Благодаря этому трёхполюсные устройства идеально подходят для подключения электроплиты, кондиционера и других бытовых приборов.
  2. Без заземления. В отличие от трёхполюсных, они имеют только 2 контакта и предназначаются для соответствующей электропроводки. При этом в ней не должно быть специального заземляющего контакта. Розетки без заземления устанавливаются в старых зданиях, где никогда не проводилась замена старой проводки на новую. Эти устройства стоят намного дешевле трёхполюсных, но не дают возможности дополнительно обезопасить себя и используемое оборудование.

https://youtube.com/watch?v=YZ–N5Zr0GI

В зависимости от вида конструкции

По этой характеристике также выделяются два типа розеток. Они применяются для различных способов проведения электрического кабеля (наружного и скрытого).

Различают такие виды изделий:

  1. При наружной установке. Этот вариант используется только при прокладывании открытой проводки. Конструкция крепится к поверхности стены при помощи неутопленного подрозетника. Её основой является пластмассовый корпус, который защищает владельца помещения от всех опасностей, связанных с электричеством. Современные наружные розетки оснащаются дополнительной защитной крышкой и подсветкой. Более дорогие модели могут включать в себя ещё и таймер отключения.
  2. При скрытой проводке. Штепсельная розетка утопленного типа используется для проведения внутреннего электричества. Корпус такого устройства находится в специальной монтажной коробке, а все провода вмуровываются в стену помещения. Благодаря такой особенности достигается отсутствие выступающих частей конструкции и экономия свободного пространства. Вилка прижимается к контактам при помощи пружинной шайбы. Один её конец достигает упора, а другой — корпуса.

По степени защиты от влаги

Все приборы, которые используются для подключения к электрическому току, обязательно должны быть защищены от попадания влаги. В противном случае есть высокая вероятность короткого замыкания.

По показателю влагозащищённости розетки разделяются на следующие категории:

  1. Полугерметичные. Эти простые устройства защищены от попадания воды только корпусом. Поэтому их лучше всего использовать в помещениях с низким уровнем влажности или отсутствием вероятности попадания влаги. Устанавливать такие розетки можно в спальнях, гостиных, коридорах и прочих сухих комнатах.
  2. Влагозащищённые. Такие устройства монтируются в тех зданиях и строениях, где существует вероятность возникновения повышенной влажности (сауна, баня, ванная комната). В таких розетках предусмотрено наличие специальной мембраны, которая выполняет защитную функцию и оберегает контакты от попадания влаги. Кроме этого, могут применяться плотные и прочные резиновые кольца. На корпусе прибора имеются специальные канавки, по которым стекает конденсат или попавшая вода. Это позволяет отвести бо́льшую часть жидкости и упростить работу защитной мембраны. Влагозащищенные розетки монтируются только наружным способом.

Самостоятельный монтаж

Установка штепсельных трёхполюсных розеток выполняется довольно просто, но требует определённых затрат времени. Самостоятельно выполнять работу можно только в тех случаях, если есть необходимые знания и опыт.

Наружный способ

Это самый простой способ установки, который без труда можно выполнить своими руками. Для успешного завершения необходимо чётко соблюдать последовательность действий и не пропускать ни одного этапа.

Какое освещение Вы предпочитаете

ВстроенноеЛюстра

Утопленный вариант

Такой способ установки намного сложнее, так как требует больших затрат времени и сил

Во время работы важно не только правильно подключить конструкцию, но и качественно скрыть её в стене

Процесс монтажа состоит из следующих этапов:

Как расшифровывается кодировка степени защиты оборудования

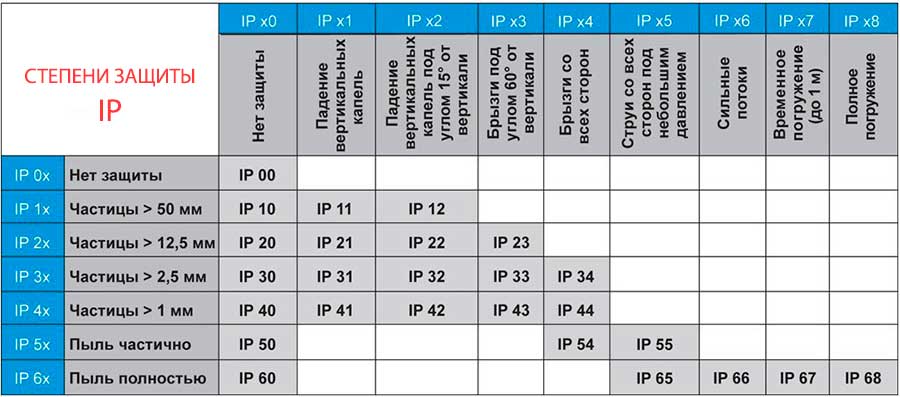

Подробная расшифровка маркировки приведена в таблицах. Речь идет о защите устройств от воздействия влаги и грязи.

Примечания к обозначениям:

  1. Степень защищенности от влаги класса 3 по факту означает предотвращение от воздействия дождя на устройство.
  2. Тип 7 — розетка сможет проработать какое-то время после погружению в воду.
  3. Класс 8 означает, что устройство может длительное время функционировать под водой.
  4. Если в маркировке присутствует символ Х, это значит, что степень сохранности от конкретного воздействия не тестировалась.
  5. Первые четыре символа используются для отображения параметра защиты человека в результате прикосновения к опасным частям устройства. А — к тыльной стороне приспособления, В — от соприкосновения пальцем, С — инструментом, а D — кабелем.

Кроме описанной классификации при производстве розеток используются стандарты, определяющие защиту корпуса от механических воздействий. Такая маркировка обозначается символами IK, и она считается антивандальной. Основное различие состоит в использовании разных классов. Речь идет о силе энергии удара, которая обозначается в джоулях и определяется в прикладываемом воздействии.

Что нужно знать

Качественный штепсельный разъем должен обладать корпусом из прочной пластмассы, не подверженной горению, с изолирующими и противоударными характеристиками. Изначально должна формироваться конструкция, оберегающая от случайного попадания пыли, масел, воды и имеющая антикоррозийные свойства, которая может использоваться при обширном температурном диапазоне и с высокой влажностью.

Штепсельный разъем обычно имеет гибкую круглую скобу для удержания токоведущего кабельного провода. Используется для производства клемм луженая надежная медь, что обеспечивает оптимальные соединительные и электрические характеристики. Месторасположение элементов, содержащихся внутри, соответствует установленному стандарту. Неправильное соединение исключено благодаря использованию разных цветов для различного напряжения.

Специальные электрические разъемы, зачатую именуемые «мама»-«папа», прибрели обширное распространение во временной проводке. Стоит отметить, что одним временным видом их применение не ограничивается. Они незаменимы в повседневной жизни при подключении бытовой техники с большой мощностью, а также на производстве для промышленных механизмов.

Важно знать до начала работ

Условия безопасности

Все работы по установке розеток и выключателей, прокладки электро коммуникации важно делать только после полного отключения тока в сети. Отключите автомат или пробки

И не подключайте, пока монтажные работы не будет завершены.

Возьмите индикатор и убедитесь, что розетка или проводка, с которой собираетесь работать, обесточены. Профессионалы предлагают пользоваться сразу двумя индикаторами. Это позволит гарантированно избежать нежелательных последствий.

Моменты, которые стоит учитывать

  1. Следует наблюдать за состоянием изоляции проводов, и не использовать в работе повреждённые экземпляры.
  2. Строго запрещено перекусывать кусачками провода под напряжением.
  3. В местах, где ранее уже была проложена проводка нельзя заниматься долблением стен, их сверлением или резкой.

Любое касание отверткой с проводами ноля и фазы неизбежно провоцирует замыкание в сети.

Стандарты установки розеток:

  • не ниже 20 см от пола;
  • на каждые в 6–10 кв. м. комнат жилья делается одна розетка.

Правила монтажа розеток и выключателей

Чтобы устанавливаемая система служила долго важно верно выбрать подключаемые провода и кабели, и уложить их как надо

Для этого стоит принимать во внимание:

  1. Мощность всех будущих энергопотребляющих приборов в квартире или доме. Показатели всех устройств просто складываются вместе. Необходимо знать и какова предельная мощность выделенная сетью.
  2. Выбор типа провода или кабеля зависит от метода их укладки: открытого или внутреннего. Необходимо определиться, какая прокладка подходит конкретному месту электромонтажа.
  3. При прокладке проводки не стоит укладывать провода, переплетая пучками.

Выбор розетки

Напольный разъем используется для скрытой установки в горизонтальной плоскости. Стоимость напольных моделей выше настенных, что порождает желание у некоторых домашних мастеров соорудить систему своими руками с использованием обычных розеток.

Такой подход небезопасен, поскольку настенные модели проигрывают напольным по следующим характеристикам:

  1. Способность выдерживать механические нагрузки. Устройства для пола устойчивее к механическим нагрузкам, так как изначально планируется, что по ним будут ходить, ставить на них мебель или тяжелую бытовую технику.
  2. Защищенность от пыли и устойчивость к влаге. Благодаря высокой степени влаго- и пылезащиты напольных моделей радикально снижается вероятность короткого замыкания. А вот использование стандартных розеток не по назначению может привести к выходу системы из строя или даже пожару.
  3. Настенные модели не комплектуются крышками, что может привести к несчастным случаям.
  4. Стеновые устройства выступают над поверхностью, что не причиняет никакого дискомфорта, когда розетка используется по назначению, то есть установлена в стене. Однако любые выступы на полу неприемлемы, так как о них неизбежно будут спотыкаться, что может привести к травмам и выходу системы из строя.

При подборе фурнитуры рекомендуется учитывать следующие критерии:

  1. Уровень защищенности от влаги и пыли, на который указывает упомянутый выше рейтинг защиты от проникновения.
  2. Глубина крышки. Этот показатель может составлять от 6 до 26 миллиметров. Конкретная величина зависит от высоты уровня пола.
  3. Требующееся количество розеток. В продаже есть модели, оснащенные от 2 до 12 разъемов.
  4. Тип розетки.
  5. Цвет, подходящий под интерьер.
  6. Модификация — стандартная, люк, колонна, мини-колонна.
  7. Материал, из которого изготовлена фурнитура.
  8. Удобство открывания крышки и плотность ее прилегания.
  9. Эксплуатационные условия.

Электрическая схема

Основные виды штепсельных розеток, относительно схемы подключения:

  1. Розетки штепсельные с заземляющим контактом применяются там, где есть возможность подключиться к заземлению, которое заранее подготовлено к использованию. Этим обеспечивается безопасность при работе с оборудованием в металлическом корпусе: стиральные машинки, духовки и т. д. По различным причинам, например, при замыкании на металлическую поверхность возникает опасность поражения электрическим током от прикосновения к ней.
  2. Розетки без заземления. От первых отличаются тем, что имеют только два контактных гнезда. Такие розетки не желательно применять для электрических приборов с металлическими поверхностями. Потому, что может ударить током при касании проводки к корпусу или при других неисправностях электрической цепи.

Читайте здесь! Розетки на кухне — расположение, высота, схемы установки. Правила безопасного подключения своими руками

Сколько стоит установить розетку

Узнать сколько стоит установка розетки, можно позвонив по нашему контактному телефону прямо сейчас. Наш консультант рассчитает примерную стоимость, чтобы вы понимали, на что вам рассчитывать. Окончательная цена замены розеток оглашается при личной встрече с нашим специалистом.

Оплата производится по факту приема готового заказа. Стоимость, заявленная в официальной смете, не меняется по завершению работ. Мы работаем честно и предлагаем ознакомиться со стандартными расценками в прайс-листе на сайте.

Оставьте заявку на сайте прямо сейчас и мы быстро, недорого и безопасно произведем монтаж розеток на кухне, в ванной, гостиной, детской, на даче или в офисе. Выезжаем в любую точку Москвы к вам домой, на квартиру, дачный участок, рабочее помещение в течение 15 минут. Грамотный подход к установке розеток – это ваша гарантия безопасного и комфортного использования бытовой техники, гаджетов, кухонного оборудования и не только.

Что такое штепсельная розетка?

Что такое штепсельная розетка?

Может вас смущает название данного вида изделия, но штепсельная розетка — это обычная розетка, который много в каждом доме и служит для коммутации шнура (вилки) электрического прибора с электрической сетью, то есть для передачи тока от сети к прибору. Их существует множество видов и модификаций на любой вкус. Есть с заземляющими контактами, есть без них, есть накладные, а есть потайные, и я не говорю уже о цветовых решениях и производителях.

Розетки без заземляющих контактов

Розетки с заземляющими контактами

Варианты шпенсельных соединений:

Я бы рекомендовал вам брать розетки с заземляющими контактами, так как они могут вас защитить в случае пробоя тока на корпус электрического прибора. Но если же в вашем доме нет заземления, то и заземляющий контакт следовательно подключать некуда и он вам не особо нужен, но я настоятельно рекомендую сделать в доме заземление, так как оно может уберечь человека от электрического удара, шока, и даже спасти жизнь.

«Штепсельная розетка» это элемент внутридомовых электрических сетей. Это одна из половинок разъемного штепсельного контакта, состоящего из «вставляемо-штыревого» контакта — вилки, и «ответно-принимающего» — розетки. Придумано такой разъем для простоты и безопасности соединения электрических цепей. Используется в основном для подключения электробытовых приборов, к общей сети электропитания.

Принцип работы штепсельной розетки достаточно прост — это от одного до нескольких обжимных контактов, удерживающие штырьки или пластинки вилки. К разъемным контактам розетки, жестко крепятся токопроводящие жилы фазного, нулевого рабочего и нулевого защитного (заземляющего) проводов.

Это полное название той самой обычной (привычной) розетки которые в множестве находятся в каждой квартире (доме).

То есть штепсельная розетка это точка которая служит соединением общей электрической цепи с отдельной.

Общая сеть это электропроводка в квартире, а «воткнутый» электрочайник в штепсельную розетку, это отдельная цепь.

Штепсельная розетка обеспечивает контакт (надёжный) между вилкой и разъёмом электросети (бытовой).

Штепсельная розетка может быть как в двухконтактном исполнении, так и с тремя контактами.

Может быть с заземлением и без него.

Есть даже штепсельные розетки с УЗО

Так же штепсельные розетки делятся по типу установки, наружная и скрытой установки.

Есть влагозащищённые штепсельные розетки (устанавливаются во влажных помещениях, к примеру ванные комнаты, туалеты и.т.д, включая постирочные).

В целом штепсельная розетка состоит из защитного корпуса, колодки и контактов.

Штепсельная розетка это такое приспособление, которое имеет два и более гнезда в которые должна вставляться штепсельная вилка, идентичная по конструкции.

Штепсельная розетка имеет вид короба (открытого или закрытого) сделанного в основном из пластмассы с металлическими крепежами и разъёмами.

К штепсельной розетки приходят провода с электрическим носителем от двух и более.

Предназначена штепсельная розетка для передачи от проводов, которые к ней присоединены, на штепсельную вилку, к которой также присоединены электрические провода, электрического тока.

Штепсельная розетка и штепсельная вилка в совокупе просто называются штепселем.

По сути все электрические розетки называются таким наименованием, как штепсельные розетки. Только отличаются как минимум конфигурацией, вот типы штепсельных розеток по странам:

Источник

Лючки в пол Legrand

Для примера таких изделий можно рассмотреть розеточные лючки для пола марки Legrand.

Данный бренд выпускает розеточные люки высокого качества, предназначенные для любых полов — как фальшпола, так и для бетона и заливных покрытий. Они предназначены как для силовых, так и для слаботочных розеток (Интернет, телефон, телевизор). Имеют выдвижную конструкцию и надежный механизм открытия/закрытия. По ним можно спокойно ходить и передвигать мебель — конструкция рассчитана на нагрузки от 300 кг и выше. Большой ассортимент цветовой гаммы позволяет подобрать цвет люка под любой интерьер.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
