Как выполнить подключение RGB ленты через контроллер
Как подключить RGB ленту к контроллеру стоит разобрать отдельно, так как есть некоторые особенности.
На фото ниже изображена схема подключения РГБ ленты к контроллеру, соединяющаяся при помощи четырех проводов: 3 из них цветные и 1 соединительный для подачи тока от блока питания. Контроллер должен строго устанавливаться между трансформатором и диодным отрезком.
- Первое, что нужно сделать – с одной стороны где только два провода «+» и «-», соединить контроллер с трансформатором, соблюдая полярность проводов.
- Далее, с другой стороны, нужно подключить отрезок светодиодной ленты с контроллером, как это сделать смотрите подробно на картинке выше. Соедините четыре провода, 3 из них с соблюдением цветной маркировки, а четвертый провод прикрепите на оставшееся место (он обычно белого или черного цвета).
На деле, если выполнить подключение правильно, процесс оказывается совсем не сложным. Если с первого раза не получилось выполнить соединение верно, то не волнуйтесь – током не ударит. Просто поменяйте провода местами.
Основные схемы подключения RGB-ленты
Когда разобрались с подключением контроллера к RGB-ленте, ваш следующий шаг – соединить все оставшиеся детали в общую цепь. Рассмотрим несколько схем подключения, когда требуется соединить один и более отрезок, а также в каком случае необходим усилитель.
- Простой вариант установки всех элементов между собой. Эта схема будет полезна для тех, кто собирается подключить только одну диодную ленту, длиной не более, чем 5 метров. При этом способе достаточно применить один блок питания и RGB контроллер. Если требуемая мощность блока рассчитана правильно, то усилитель не понадобится. Ниже представлена наглядная схема подключения.
- Способ для подключения двух светодиодных отрезков, каждый длиной не более 5 м. Этот метод подключения RGB ленты также прост, но требует некоторых условий для его реализации:
- мощности блока питания и контроллера должно быть достаточно для обслуживания током нескольких диодных отрезков, у которых суммарная длина не более 10 м.
- потребуются дополнительные провода. Как показано на схеме ниже, это можно выполнить путем присоединения к соответствующим выходам контроллера по два провода, которые идут на две разные ленты, соединяя их параллельно друг другу. То есть к одному контакту контроллера присоединяются сразу два провода.
Насколько эффективен этот способ остается только гадать. Ведь мощности одного блока питания может не хватить на долгое время обслуживания двух отрезков лент, а если вы допустили ошибки в расчетах, то конструкция может вовсе не работать.
Для подключения двух отрезков диодных лент существуют более надежные способы. Подразумевается два основных метода соединения всей цепи, длиной свыше 5 м: при помощи дополнительного блока питания и при помощи усилителя.
- Рассмотрим схему подключения РГБ ленты к двум источникам питания, которая представлена ниже. Эта цепь гораздо лучше подходит для обслуживания более длинных участков лент, так как мощность распределяется равномерно на оба отрезка в необходимом объеме. Недостаток этого способа кроется в том, что трансформатор стоит дороже, чем усилитель.
- Следующий метод соединения заключается в добавлении нового элемента – усилителя. При его выборе не требуется рассчитывать мощность всей ленты, а только отдельного отрезка, к которому он присоединяется. Его удобнее использовать, так как трансформатор выглядит более громоздким и тяжелым. К тому же не каждый контроллер выдерживает такое напряжение тока. Здесь на помощь приходит использование RGB усилителей сигнала. В итоге оба отрезка будут синхронно работать. Чтобы было понятнее, взгляните на схему.
- Способ подключения, который позволяет создать более сложную конструкцию из светодиодов любой длины и сложности. Для этого потребуется несколько блоков питания и усилителей, в соответствии с количеством светодиодных лент. Нужно ли добавлять дополнительный трансформатор зависит от мощности освещения. Ниже следует схема того, как вы сможете постепенно наращивать длину подсветки, добавляя через каждые 5 метров по одному усилителю.
Вот еще одна возможная схема подключения сложных конструкций, схожая с предыдущими. Как ее выполнить смотрите ниже.
Вот такое существует разнообразие вариаций подключения, и это не предел, дальше все зависит от вашей фантазии. Главное, найти место для размещения всего этого оборудования.
Преимущества и недостатки в сравнении с лентой 12 В
Светодиодное освещение сейчас очень популярно. Среди плюсов LED-ламп на 220 В владельцы выделяют такие пункты:
- Не требуют дополнительных блоков питания.
- Можно протянуть ленту до 100 м.
- Нет особых требований к минимальному сечению проводов питания.
- Экономичная в плане финансовых расходов.
- Недорогая, по сравнению с другими разновидностями.
- Мощная, что позволяет ярко освещать большие помещения.
- Легкий и простой монтаж.
Это удобно, просто и красиво смотрится не только в помещениях, но на садово-парковых участках. Диоды также можно использовать для оформления экстерьеров домов.
Недостатков значительно меньше. Они возникают в зависимости от ситуации. Например:
- Нельзя подключиться к блоку питания — лента работает только от обычной розетки.
- Перепады энергии отражаются на работе лампочек — на частоте 100 Гц.
- Нельзя нарезать удобными маленькими отрезками. Доступна длина в 0,5 м, 1 или 2 м.
- Из-за высокого напряжения нужно соблюдать технику безопасности как при работе с другими электроприборами.
- Нет клеящейся подложки. Для монтажа нужно использовать дополнительное оборудование.
По сравнению с ощутимыми преимуществами, недостатки весьма небольшие.
Светодиоды 12 Вольт работают от пониженного и выпрямленного напряжения. Они относятся к универсальным лампам. Низковольтные используют в более широком спектре, чем высоковольтные (например, в машинах).
В отличие от 220 V, низковольтные светодиодные осветители используются в самых различных целях: начиная от точечного освещения при обустройстве натяжных потолков и заканчивая организацией наружной и внутренней подсветки. Отдельные образцы позиционируются как автомобильные лампочки. Их устанавливают в большинстве моделей современного автотранспорта.
Но при покупке возникают вопросы: диод 24 В нельзя подключать последовательно на длине более пяти метров. Также возникают вопросы с блоком питания.
Среди преимуществ низковольтного устройства:
- отсутствие мерцания;
- можно разрезать на небольшие куски, кратные 2-5 см;
- высокая влагостойкость.
Различия между диодами на 220 и 12 Вольт — в виде питания, типе цоколя, количестве светодиодов, мощности светового потока и форме корпуса. Чтобы определиться, нужно проанализировать, для каких целей и в каких условиях вы будете их использовать.
Считается, что светодиоды долговечны при правильной эксплуатации. Если яркость лампочки уменьшилась, диод нужно заменить. Специалисты рекомендуют использовать диоды с напряжением питания в 12 или 24 Вольт для интерьера. Мощность 220 В отлично подходит для улиц.
Типы и виды
Перед подключением светодиодной ленты стоит разобраться в их видах и маркировке. Так вы не ошибетесь с выбором блока питания и точно рассчитаете требуемую интенсивность свечения, длину ленты и другие параметры.
Наиболее востребованы в подсветке интерьеров ленты из однотонных — монохромных — кристаллов. Постоянная смена цветов слишком напрягает, не дает расслабиться. Это — иллюминация, а не освещение
Потому используются универсальные ленты для создания рекламы, подсветки автомобилей — там, где необходимо привлечь внимание. При оформлении интерьеров применяют в основном SMD ленты
Степень защиты
Так как область применения обширна, то и степень защиты бывает разной. Для сухих помещений выпускаются обычные открытые — без защитного покрытия. Есть влагозащищенные — их можно использовать во влажных помещениях — в ванных например. Они залиты слоем лака. Есть еще один вариант — влагостойкие. Они запаяны в герметичный корпус и могут быть смонтированы прямо в воде — в аквариуме, в пруду или бассейне. Их же можно использовать для подсветки на улице.
Герметичные ленты для подсветки аквариумов, бассейнов или декоративных прудов
Для наружного стайлинга автомобилей чаще всего используют светодиодные ленты, помещенные в прозрачную полимерную трубку. Она защищает не только от попадания влаги, но и от механических повреждений, но и стоимость их выше.
Размеры светодиодов, их яркость и плотность
Разберемся с размерами. Если взять несколько лент, можно увидеть, что сделаны они из светодиодов разного размера. Кроме того располагаются они иногда плотно один возле другого, в некоторых — на довольно приличном расстоянии, а еще есть ленты со светодиодами в две линии.
Самые популярные размеры светодиодов
Размеры элементов внешне отличить несложно, но как понять это по маркировке. Размеры отображены в цифрах, которые стоят после букв, обозначающих тип светодиода. Например, LED-R-SMD3528 (красный) и LED-RGB3528 (универсальный) собраны из элементов размерами 3,5*2,8 мм, LED-G-SMD5050 (зеленый) и LED-RGB5050 (универсальный) — 5,0*5.0 мм.
Это — два самых распространенных типа, хотя есть и более крупные — 56*30 мм, а также встречаются более мелкие — 20*20 мм.
Чем больше размер кристалла, тем большую интенсивность света они выдают. Для монохромных кристаллов показатели такие:
- размером 3,2*2,8 мм выдает световой поток от 0,6 до 2,2 лм;
- размером 5,0*5,0 мм — от 2 до 8 лм.
Универсальные светодиоды при одинаковых размерах имеют меньшую интенсивность: в одном корпусе запаяны три мелких кристалла разных цветов, потому и интенсивность свечения RGB ниже:
- 3,2*2,8 мм выдает 0,3 до 1,6 лм;
- размером 5,0*5,0 мм — от 0,6 до 2,5 лм.
Все значения даны для кристаллов без защитного покрытия. Любое из них снижает интенсивность свечения и это необходимо учитывать при расчете яркости свечения.
Расчет длины
Выше речь шла о каждом отдельном светодиоде на ленте, а на ленте их много и они располагаются с разной плотностью, соответственно выдавать могут поток света разной интенсивности. Минимальное количество кристаллов на одном метре — 30 шт, самая высокая плотность в один ряд — 120 шт/м, в два ряда — 240 шт/м.
В зависимости от количества кристаллов меняется и суммарная интенсивность свечения и электрическая потребляемая мощность. Для удобства расчета требуемой интенсивности освещения и электрических параметров, технические данные сведены в таблицу.
Таблица мощности светодиодных лент с разной плотностью установки светодиодов
По этой таблице можно определить, какой длины необходима лента для подсветки. Например, хотите сделать подсветку в комнате, свечение средней интенсивности. Заменить необходимо две лампы накаливания по 80 Вт. Необходимо организовать световой поток порядка 140 Вт (две лампы по 80 Вт никогда не дадут 160 Вт).
Если для этих целей взять SMD3528 с количеством светодиодов 120 шт/м необходимо будет около 5 метров ленты (берем с с запасом 20%), SMD5050 с плотностью установки 60 шт/м потребуется 4-4,5 метров.
Вообще светодиодную ленту продают на метры. С завода она приходит бобинами по 5 м и далеко не всегда необходим кусок такой длины. Потому имеется возможность отрезать необходимое количество: по нанесенным пунктирным линиям с изображением ножниц. Строго по этим линиям и можно резать.
Разрезают светодиодную ленту ножницами строго по разметке
Если ножницы не нарисованы, то обязательно есть пунктир. Также линию реза можно определить по наличию контактных площадок с обеих сторон от линии.
Общие сведения
Действительно их можно встретить фактически во всей электронной китайской продукции, работающей от сети В настенные часы, люстры с ПДУ, реле напряжения и т.
Размер LED-элементов при этом выбран Выпрямитель состоит из четырёх диодов и конденсатора
До 5 метров Очень часто рядовых пользователей интересует вопрос о том, как подключить светодиодную ленту длиной до 5 метров?
Схема подключения 2 лент Рассмотрев подключение светодиодной ленты В , следует уделить внимание схеме с двумя такими осветителями.
Эффектно смотрятся специально подсвеченные картины, портьеры или шторы. Затем проводят пайку, а по окончанию работы надвигают трубку и слегка разогревают феном
В их число входят: отсутствие выпрямителя. Но на каком участке схемы должен находиться выключатель, чтобы эксплуатация всей осветительной системы была безопасной?
От количества диодов зависит также потребление лентой электроэнергии. Описание расчета Конкретную технику расчета нужно использовать перед тем, как подключать светодиодную ленту к электросети Вольт. Светодиодные полоски придают объем полкам и стеллажам, при подсвечивании их с торцевой части.
Общая характеристика
Для фиксации конструкции убирается защитный слой и липкой стороной фиксируется к поверхности. Обычно такие ленты хорошо защищены от внешних воздействий, но, с увеличением надежности защиты резко уменьшается возможность охлаждения. Аналогичным образом выполняют параллельное подключение нескольких отрезков к одному блоку питания. Это является еще одной причиной преимущественного использования на улице.
При подключении большей длины ленты или нескольких лент одновременно, потребляемую мощность необходимо пересчитывать, принимая коэффициент запаса 1,1…1,3. В этом случае он равен току отдельного кусочка. Скажите, обязательно ли использование этого коннектора или можно обрезать его и сделать обычное подключение через стандартный соединитель проводов, как везде в квартире — розетках и тп пружинные клеммы? Емкость конденсатора С1 необходима 1,4mkF на 0,1А тока ленты, а напряжение от В.
Для подсветки потолков не нужно выбирать лампы с ярким свечением, так как такое освещение не будет использоваться в качестве основного источника света, а лишь немного обозначит контуры. Выбор ленты следует производить в первую очередь по техническим характеристикам.
Как подключить светодиодную ленту на 220 Вольт
Особенности установки блока питания
Блоки питания для светодиодных лент обычно устанавливаются в соответствии со структурной схемой, которая входит в их комплектацию. В основном перед установкой трансформатора светодиодную ленту разрезают на секции, состоящие из необходимого количества диодов.
Места нарезки обозначены двумя парами контактных групп (с каждого конца секции) и маркером в виде ножниц. Блок питания соединяется параллельно секциям. В процессе подключения необходимо соблюдать полярность (подключать клеммы блока питания с обозначениями «+» и «-» к соответствующим контактам ленты), при этом следует учитывать, что выходное напряжение источника не должно превышать 12 или 24 В (номинальное напряжение ленты). Расположение блока питания не влияет на функциональность устройства, но его нужно подбирать по эстетическим соображениям.
На практике применяются две схемы подключения светодиодной ленты к блоку питания.
Подключение светодиодной ленты к одному блоку питания
Чаще всего светодиодная лента представляет собой цельный пятиметровый отрезок, который намотан на пластиковую катушку. Как правило, с внешней стороны — на незамотанный на катушке конец — к ленте подсоединяются провода, необходимые для соединения с блоком питания. Если же после покупки обнаружилось отсутствие соединительных проводов, то следует взять любые многожильные провода красного («+») и чёрного («-») цвета, отмерить нужную длину, которой должно быть достаточно, чтобы достать до клемм блока питания, и припаять их, предварительно зачистив и облудив оба конца.
- Облуживаем провода, используя канифоль и олово, и методом пайки подсоединяем их к дорожкам ленты. В процессе пайки следует применять маломощный паяльник и производить соединение достаточно быстро, так как есть вероятность того, что от воздействия повышенной температуры светодиоды могут повредиться.
Облуживать провода нужно быстро, чтобы не перегреть их и не повредить светодиоды
- После этого свободные концы проводов (не припаянные к ленте) подсоединяем к блоку питания, соблюдая полярность.
Красный провод от светодиодной ленты («+») нужно подсоединить к клемме «+V», а чёрный («-») — к клемме «-V»; к клеммам «L» и «N» подключается сетевое напряжение («L» — фаза, «N» — ноль)
Видео: подключение герметичного блока питания
Подключение двух светодиодных лент к одному блоку питания
В качестве примера рассмотрим следующий вариант: запланирован монтаж и подключение светодиодной ленты, длина которой составляет 8 метров. Проблема в том, что найти кусок ленты такой длины довольно затруднительно, т. к. в основном светодиодные ленты продаются в катушках по 5 метров. Однако всё же требуется 8 метров, и что же делать?
Если нужно подключить несколько кусков свтодиодной ленты общей длиной более 5 метров, это можно сделать только по параллельной схеме
Все достаточно просто. Выполняем следующие действия:
- Приобретаем две катушки со светодиодной лентой, причём один кусок оставляем цельным (5 метров), а от второго отрезаем 3 метра и соединяем их. Для того чтобы отрезать ленту берём обычные ножницы и ищем линию, по которой будем отрезать кусок нужной длины.
- Далее зачищаем и облуживаем контактные площадки обоих кусков ленты (с одной и той же стороны).
- Берём четыре двухжильных провода (два красных «+» и два чёрных «-») и также подготавливаем (зачищаем и лудим).
- Припаиваем к двум кускам ленты. Свободные концы проводов, идущие от пятиметрового куска, припаиваем (привинчиваем) к клеммам блока питания («+V» и «-V»), а к клемам «L» и «N» подсоединяем провода сетевого кабеля.
- Далее на проводах, которые подведены к пятиметровому куску ленты, снимаем небольшие куски изоляции. Затем лудим их и подпаиваем к ним провода от трёхметрового куска, тем самым подключая оба куска ленты параллельно.
Если соответствующие провода от каждой ленты свести в одну точку, получится параллельное подключение
Преимущества
У светодиодной ленты 220V много достоинств. Выделим наиболее значимые из них:
- Для работы не требуется блок питания. Это положительно сказывается на стоимости затрат в целом.
- Возможность последовательного подключения ленты длиной до 100 метров. Изделие не нужно спаивать небольшими параллельными отрезками, так как лента продается 50-100 метровыми бобинами.
- Имеет достаточно высокую степень защиты (IP65-IP68) от атмосферных осадков и иных вредных для устройства воздействий внешней среды, поступает в продажу в силиконе. Ленту разрешается чистить с использованием влажной ветоши.
- Нет строгих требований к минимальному сечению проводов в отличие от 12 и 24-х вольтовых лент, которым для питания требуется сечение 1,5 кв. мм и более. Главное – прочность, а не токопроводимость и сопротивление жил.
К тому же такие ленты отличаются:
- простотой в монтаже и подключении;
- эффективностью и надежностью;
- сравнительно низкой стоимостью.
Низкие цены на данную продукцию в основном стали возможными благодаря тому, что система работает от сети 220В. Схема питания более проста, она не включает в себя дорогих и подвергающихся воздействию внешних неблагоприятных факторов элементов, например, блока питания. Основу схемы составляет лишь диодный мост.
Классификация светодиодных лент
Цвет свечения и его направление
Одноцветные и разноцветные и микс (MIX) ленты. Одноцветные могут излучать все классические цвета. Разноцветные добавляют к классике множество оттенков. В маркировке лент есть такие свойства. MIX ленты могут состоять из диодов разных оттенков свечения.
Класс ленты
Всего три вида:
- Премиум.
- Стандарт.
- Эконом.
Постоянное напряжение
Постоянные напряжения питания варьируются от 5В до 36В.Самая популярная лента с напряжением в 12В. Хорошо подходит для дизайнерских находок в декорировании подсветкой.
Защитные свойства
Защитный класс для ленты маркируется так: IP20,22,33,65,67,68.
- Класс 20,22,33 является самым примитивным. Предназначен для чистых и проветриваемых помещений.
- Класс 65,67,68 подразумевает защиту от влаги и пыли. Самый защищенный класс -68. Ленты с такой маркировкой монтируют для наружного ежедневного освещения зданий.

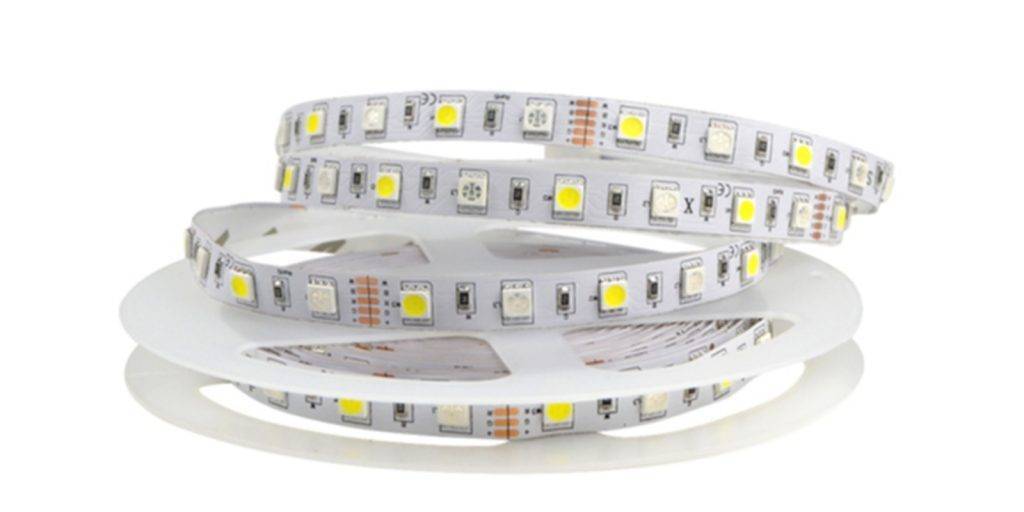

Устройство светодиодной ленты
По техническому описанию, лента является источником света. Состоит из ленты монтажной, с закрепленными на ней световыми диодами транзисторами.
Разница в длине между диодами одинакова по всей плоскости ленты. Транзисторы обеспечивают работу самого диода. В зависимости от класса защиты, ленты могут иметь силиконовую защитную оболочку.
Плотность размещения светодиодов на ленте
Плотность размещения является очень важным параметром. Исчисляется в размерности — светодиод на метр. Популярный вид размещения это через каждые шесть сантиметров полотна ленты.
Мощность зависит напрямую от количества диодов в метре. Её величина в Ватах (Вт). При покупке нужного метража диодной ленты можно высчитать мощность. Если есть величина тока, то перевод в ваты будет путем умножения тока на напряжение.
Маркировка светодиодных лент
Светодиодные ленты маркируются по одному международному стандарту:
- Источник света (LED).
- Цвет диода (R,G,B,RGB,CW) Заглавная буква цвета на английском.
- Вид чипа (SMD)
- Размер ленты (5050). Данные в миллиметрах.
- Светодиод на метр (60).
- Класс защиты. (IP).
- Подкласс защиты.(от 0 до 6). Уровень защищенности от твердых тел.
- Подкласс защиты (от 0 до 8). Уровень защищенности от жидкости.
Имея данные параметры, мы можем охарактеризовать любые светодиодные ленты по маркировке на ней. Если на ленте нет маркировки IP, то значит она не имеет защитных свойств вообще.
Стойкость светодиодных лент к воздействию влаги
Стойкость ленты легко узнать по маркировке класса защиты (IP), где нулевой уровень говорит сам за себя.
Еще ленты могут разделять на:
- Незащищенные. Используются только в сухих помещениях
- Влагозащищенные. Устанавливаются в саунах, на торцах фасадов зданий.
- Влагостойкие. Пригодны для любой водной среды. Буль то бассейн или аквариум.
Выбор светодиодной ленты по величине светоотдачи
Интенсивность потока света — это главная характеристика для светового элемента. В нашем случае для диодов. В диодных лентах эту величину можно посчитать, зная количество диодов на метр и тип диода.
Светодиодная лента 220В – что это такое и как ее подключить
Обычная светодиодная лента имеет стандартную длину 5 метров. Как правило, она разделена на 5-сантиметровые отрезки. Разрезать ленту можно исключительно по данным линиям, которые в некоторых случаях даже выполнены в виде перфорации. Каждый такой 5-сантиметровый блок содержит несколько излучающих кристаллов, соединенных последовательно – это сводит напряжение для каждого кристалла до требуемого значения.
В зависимости от того, на какое напряжение рассчитана вся лента, на каждом 5-сантиметровом участке находится определенное количество светодиодов, кратное трем:
- если лента рассчитана на 12 вольт, то на одном отрезном участке расположено 3 кристалла;
- если на 24 вольта, то кристаллов уже 6;
- если на 110 вольт, то излучателей уже 30, а отрезной участок имеет длину не 5, а уже 50 см;
- а если светодиодная лента рассчитана на 220В, подключение которой будет подробно разобрано далее, то светодиодных кристаллов на полуметровом отрезном участке будет уже целых 60.
В лентах, рассчитанных на подключение к сети 220 вольт напрямую, каждый SMD-кристалл потребляет 3,5 Вольта: это диоды SMD 5630; 3528; 5050; 2835; 3014. На отрезном блоке сосредоточено 60 соединенных последовательно диодов, то есть, общее потребляемое напряжение в теории должно составлять 210 В.
Однако сеть дает 220 В, а иногда даже 230 В, и особенностью 220-вольтовых лент с особо яркими излучателями SMD 5630 является то, что диоды в них работают с небольшим перенапряжением – на каждый кристалл приходится максимум 3,83 Вольта.
У led-лент с 60 кристаллами на 0,5 метра диоды располагаются в 2 ряда. При этом если посчитать, то получается, что на стандартном 5-сантиметровом участке располагается 6 кристаллов с крайне высокой светимостью. Кроме того, такая светодиодная лента на 220В без блока питания используется для оформления объектов, располагающихся вне ограждающих конструкций – под открытым небом.
Ленты с диодами SMD 5630 имеют следующие уникальные характеристики энергопотребления:
- Потребляемая мощность составляет 10 Вт/п.м. длины ленты.
- Светоизлучающие диодные кристаллы имеют крайне высокий КПД – более 83% потребляемой ими энергии превращается в полезный свет, однако, оставшиеся 17% неизбежно переходят в тепло. В результате лента изрядно нагревается. Чтобы не допустить оплавления такой ленты, для ее изготовления в качестве основы задействуется толстая фольга, покрываемая термостойким полимером с обеих сторон. Металл не только обеспечивает прочность всей ленты в целом, но и эффективно рассеивает тепло по всей своей длине.
Как же подключить светодиодную ленту на 220 Вольт? Казалось бы, подключение диодной ленты к 220 В можно осуществлять по-простому, то есть, напрямую. Но диоды устроены так, что они пропускают ток в одну сторону и не пропускают в другую. Поэтому если подключение светодиодной ленты к сети 220 В осуществить без предварительно вставленного в цепь выпрямителя, то все кристаллы на ленте будут мигать с частотой 50 раз в секунду.
Такая, и даже в 2 раза большая частота (то есть, 100 Гц), согласно СанПИН, не является допустимой, особенно в жилых помещениях. Для человеческого глаза такой свет будет восприниматься, как мерцающая рябь, от чего будут быстро уставать глаза.

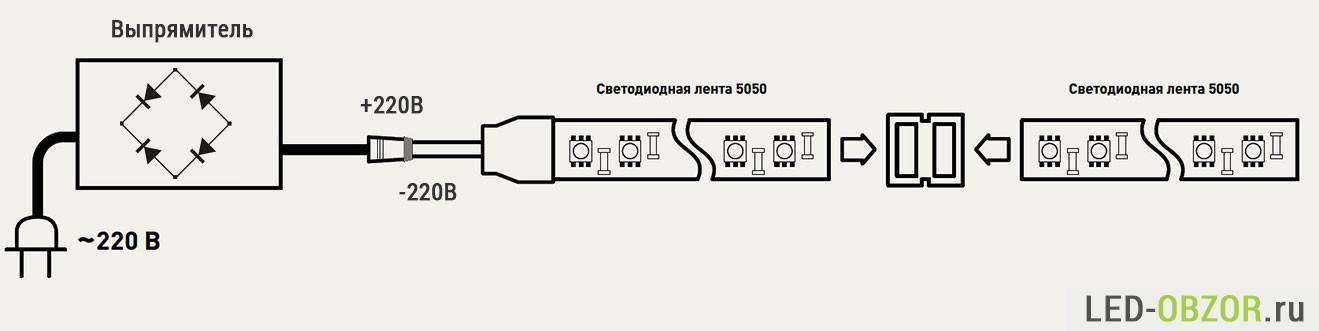

Перед тем как подключить диодную ленту к 220 В переменного тока, следует вставить в цепь выпрямитель. Это устройство содержит несколько конденсаторов, которые накапливают в себе заряд, когда ток идет в одном условном направлении и выдают этот заряд в цепь, когда направление движения тока меняется. Таким образом, выпрямитель делает из переменного тока постоянный без какого-либо понижения напряжения.
Однако и на этом еще не все. Работа выпрямителя «груба». Его главная функция – это обеспечить, чтобы электроны следовали в одном направлении. Поэтому схема подключения светодиодной ленты к 220 В, помимо выпрямителя, должна включать в себя еще и контроллер. Этот прибор – аналог выпрямителя, только в его задачу входит стабилизация, сглаживание любых, даже очень слабых, колебаний разности потенциалов. Современные выпрямители, как правило, содержат внутри себя блок контроллера, что позволяет им выдавать ровный ток и даже сглаживать колебания в сети.
Если речь идет о светодиодной ленте 220В RGB, которая является цветной, то ее монтаж должен производиться через такой же RGB-контроллер.
Какой нужен блок для светодиодной ленты?
С главными параметрами блоков питания для светодиодных лент мы уже разобрались выше, это напряжение питания и мощность. Осталось рассмотреть другие особенности и характеристики, которые учитываются при их выборе.
Кроме напряжения и мощности блоки питания для светодиодных лент отличаются еще типом исполнения (корпусом), степенью защиты от внешнего воздействия и функциональностью. Каждый из этих параметров дает некоторые преимущества или ограничения для применения в различных условиях.
Три основных типа исполнения блоков питания для LED лент:
1. В пластиковом корпусе.
2. В металлическом корпусе с перфорацией.
3. Герметичные в алюминиевом корпусе.
Блок питания для светодиодных лент в пластиковом корпусе может быть похож на блок питания от ноутбука или блок питания от различных устройств, например, зарядное устройство для аккумуляторов, для мощного роутера и прочие. Пластиковый корпус имеют как правило блоки питания небольшой мощности, которые можно использовать только внутри помещений. Охлаждение у них пассивное через корпус, так что сильных перегрузок выдержать они не могут.
Блок питания для LED ленты в металлическом корпусе с перфорацией обычно имеет мощность больше среднего и соответствующие габариты. Охлаждение радиодеталей в них осуществляется за счет циркулирующего в корпусе воздуха, а в мощных моделях может устанавливаться вентилятор для принудительного обдува, что может сопровождаться большим шумом. Плюсом таких блоков питания является наличие большого количества выводов, в основном это касается достаточно мощных моделей, и регулятора уровня напряжения, т.е. при необходимости их можно немного настроить. Устанавливают их в основном в щитки, где они будут защищены от пыли.
Герметичные блоки питания для светодиодных лент в алюминиевом корпусе имеют хорошую защиту от пыли и влаги. Охлаждение их происходит пассивно через корпус, для подключения к сети 220В и к светодиодной ленте имеются выведенные отрезки проводов. Устанавливать их можно как в помещении, так и на улице.
Степень защиты IP светодиодных блоков питания
Класс защиты блока питания влияет на условия, в которых может он использоваться. Самые распространенные блоки питания для светодиодных лент в пластиковом корпусе или в металлическом корпусе с перфорацией имеют класс защиты IP20 или IP40. Это значит, что они могут использоваться в сухих помещениях с умеренным количеством пыли, перфорированные лучше вообще прятать в распределительных щитах, иначе со временем они полностью забьются пылью.
Блоки питания для светодиодных лент в алюминиевых герметичных корпусах имеют класс защиты не ниже IP65, и их уже можно использовать в ванных комнатах и на улицах под навесом. Для использования на открытом воздухе требуется уже более серьезная защита, и корпус должен иметь степень защиты IP67. Есть и еще более защищенные блоки питания с IP68 и даже IP69. Они уже выдерживают прямое попадание струй воды и даже полное погружение в воду до 1 м.
Разновидности блоков питания для LED лент по функциональности
1. Самые обычные, выполняющие только функцию питания светодиодной ленты.
2. Блоки питания со встроенным диммером для регулировки яркости.
3. Блоки питания для светодиодных лент с пультом дистанционного управления.
4. Самые дорогие комбинированные блоки питания с пультом управления и диммером.
Функциональность блока питания позволяет сэкономить место и повысить удобство использования, чтобы не городить в одном месте много разных устройств. В самом дорогом варианте получается вместо трех устройств можно установить только один блок питания для светодиодной ленты, в котором все уже включено. При этом самые простые блоки питания без наворотов могут похвастаться своими небольшими размерами.
