Необходимые для работы материалы и инструменты
Для создания и подключения LED ленты USB могут потребоваться:
- сама лента;
- провод или отдельный штекер USB под пайку (оптимальный вариант);
- паяльник и припой, в идеале — паяльная станция с регулируемой температурой и отсосом дыма;
- ножницы, нож или иной инструмент для снятия изоляции;
- тестер или мультиметр;
- соединительные провода;
- токоограничивающий резистор (номинал рассчитывается исходя из рабочего напряжения светодиода);
- отвертка, пассатижи (на всякий случай).
В этот перечень намеренно не внесены материалы для крепления ленты, поскольку для каждого случая применяются свои методы монтажа.
Необходимы ли контроллер и блок питания
Порой мастера-любители стараются избежать расходов на дополнительные устройства. В подобных ситуациях помогает смекалка. Например, есть лента RGB длиной 10 м, однако нет блока питания и контроллера. Тогда прибегают к хитростям. Заместо обычного блока питания возможно использование адаптера для плазменного телезивора либо телевизора LED, выдающего 12 В. Обязательное условие: выпрямитель должен подходить по показателям исходной мощности. Единственная проблема заключается в том, что подобных блоков должно быть 3 — по 1 для каждого цвета.
Также заместо обыкновенного выключателя устанавливают 3-клавишный. Их соединяют так:
- Ноль должен пойти на блоки электропитания сразу и после этих блоков он должен опять соединиться в единую линию.
- Фазный электропровод должен пойти через выключатель и там превратиться в 3 электрожилы. Затем каждая из них идёт на собственный блок электропитания, затем она подаётся на ленту RGB нужного цвета.
В результате путём включения конкретных клавиш обеспечивается зажигание определённого цвета, а в случае комбинирования этих клавиш возможно достижение дополнительных цветов. Ленты RGB для интерьерного дизайна могут использоваться очень разнообразно.
Комплектующие для подключения

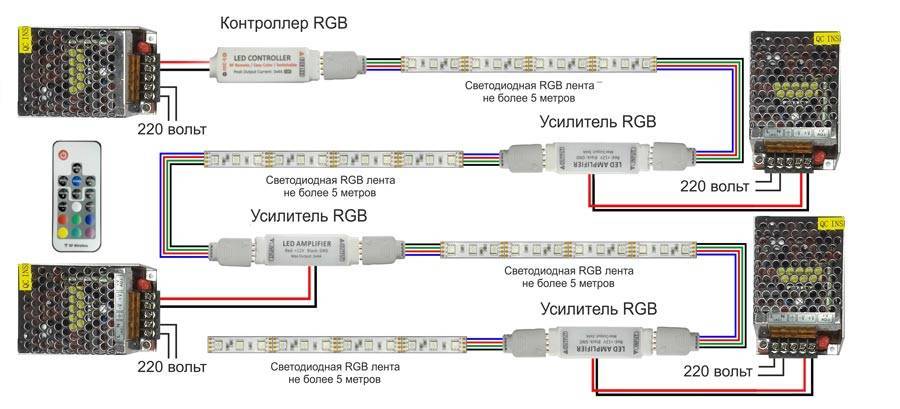

Электрическая схема подключения многоцветной ленты должна включать в себя следующие конструктивные элементы:
- блок питания;
- контроллер;
- rgb-усилитель.
Чтобы было понятно назначение каждого из вышеуказанных устройств, а также как их правильно подобрать, опишем их более подробно по отдельности.
Блок питания
Чтобы правильно подобрать блок питания для rgb-ленты, стоит при выборе обратить внимание на следующие важные параметры:
- напряжение, выдаваемое блоком, должно соответствовать питанию led ленты;
- мощность блока питания должна соответствовать потребляемой лентой энергии;
- влагозащищенность прибора должна соответствовать месту установки.
На рынке сегодня существуют следующие модели блоков питания
- Небольшой блок в герметичном алюминиевом корпусе, как правило, имеет прекрасные влагоустойчивые характеристики, однако цена его достаточно высока.
- Компактный блок в герметичном пластиковом корпусе.
- Блок открытого типа в перфорированном корпусе имеет самые большие габариты из всех моделей, а также требует дополнительной защиты от попадания влаги. Среди достоинств можно отметить его мощность, благодаря которой можно подключить всю светодиодную ленту.
- Сетевой блок питания имеет сравнительно небольшую мощность и не потребует дополнительного монтажа. Для нескольких светодиодных лент необходимо устанавливать отдельные блоки этого типа.
Выбор блока питания по мощности должен осуществляться следующим образом:
- В инструкции к ленте указывается мощность на 1 погонный метр;
- Этот показатель умножаем на общую длину всей многоцветной ленты;
- К полученному результату необходимо добавить еще 30%, которые будут являться запасом мощности.
- После вышеуказанных расчетов мы будем иметь показатель мощности блока питания, который необходим для подключения светодиодной ленты.
Контроллер
Является ключевым конструктивным элементом схемы подключения rgb-ленты и выполняет следующие функции:
- Дистанционное включение led-ленты.
- Регулировка яркости светодиодов.
- Выбор любого цвета свечения.
- Управление скоростью смены и переливания цветов.
- Смешивание основных цветов для получения новых оттенков.
- Запуск программы смены цветов.
Внешний вид контроллеров изображен на фото.
RGB контроллеры выбирают, придерживаясь следующих критериев:
- Совместимость с выбранной светодиодной лентой.
- Желаемый способ управления.
В зависимости от указанных критериев контроллеры разделяют на виды:
- Контроллеры, управляемые по сети Wi-Fi с помощью планшета или мобильного телефона.
- Контроллеры для rgb-ленты с инфракрасным пультом.
- Контроллеры без пульта применятся в основном тогда, когда нет необходимости часто менять настройки светодиодной лены.
Чтобы правильно выбрать контроллер, стоит взять во внимание следующие немаловажные параметры:
Номинальная мощность контроллера рассчитывается по формуле:
Мк = Дл * Мл * Км, где:
Мк – требуемая мощность контроллера;
Дл – общая длина Led-ленты, измеряемая в метрах;
Мл – мощность ленты, которая измеряется в Вт/м;
Км – коэффициент запаса мощности прибора.
Напряжение электропитания контроллера должно соответствовать светодиодной ленте.
Что касается rgb-усилителей, то они применяются для подключения светодиодного устройства длиной более 5 метров. Об особенностях подключения rgb-усилителей мы поговорим ниже.
Светодиодная лента 220В – что это такое и как ее подключить
Обычная светодиодная лента имеет стандартную длину 5 метров. Как правило, она разделена на 5-сантиметровые отрезки. Разрезать ленту можно исключительно по данным линиям, которые в некоторых случаях даже выполнены в виде перфорации. Каждый такой 5-сантиметровый блок содержит несколько излучающих кристаллов, соединенных последовательно – это сводит напряжение для каждого кристалла до требуемого значения.
В зависимости от того, на какое напряжение рассчитана вся лента, на каждом 5-сантиметровом участке находится определенное количество светодиодов, кратное трем:
- если лента рассчитана на 12 вольт, то на одном отрезном участке расположено 3 кристалла;
- если на 24 вольта, то кристаллов уже 6;
- если на 110 вольт, то излучателей уже 30, а отрезной участок имеет длину не 5, а уже 50 см;
- а если светодиодная лента рассчитана на 220В, подключение которой будет подробно разобрано далее, то светодиодных кристаллов на полуметровом отрезном участке будет уже целых 60.
В лентах, рассчитанных на подключение к сети 220 вольт напрямую, каждый SMD-кристалл потребляет 3,5 Вольта: это диоды SMD 5630; 3528; 5050; 2835; 3014. На отрезном блоке сосредоточено 60 соединенных последовательно диодов, то есть, общее потребляемое напряжение в теории должно составлять 210 В.
Однако сеть дает 220 В, а иногда даже 230 В, и особенностью 220-вольтовых лент с особо яркими излучателями SMD 5630 является то, что диоды в них работают с небольшим перенапряжением – на каждый кристалл приходится максимум 3,83 Вольта.
У led-лент с 60 кристаллами на 0,5 метра диоды располагаются в 2 ряда. При этом если посчитать, то получается, что на стандартном 5-сантиметровом участке располагается 6 кристаллов с крайне высокой светимостью. Кроме того, такая светодиодная лента на 220В без блока питания используется для оформления объектов, располагающихся вне ограждающих конструкций – под открытым небом.
Ленты с диодами SMD 5630 имеют следующие уникальные характеристики энергопотребления:
- Потребляемая мощность составляет 10 Вт/п.м. длины ленты.
- Светоизлучающие диодные кристаллы имеют крайне высокий КПД – более 83% потребляемой ими энергии превращается в полезный свет, однако, оставшиеся 17% неизбежно переходят в тепло. В результате лента изрядно нагревается. Чтобы не допустить оплавления такой ленты, для ее изготовления в качестве основы задействуется толстая фольга, покрываемая термостойким полимером с обеих сторон. Металл не только обеспечивает прочность всей ленты в целом, но и эффективно рассеивает тепло по всей своей длине.
Как же подключить светодиодную ленту на 220 Вольт? Казалось бы, подключение диодной ленты к 220 В можно осуществлять по-простому, то есть, напрямую. Но диоды устроены так, что они пропускают ток в одну сторону и не пропускают в другую. Поэтому если подключение светодиодной ленты к сети 220 В осуществить без предварительно вставленного в цепь выпрямителя, то все кристаллы на ленте будут мигать с частотой 50 раз в секунду.
Такая, и даже в 2 раза большая частота (то есть, 100 Гц), согласно СанПИН, не является допустимой, особенно в жилых помещениях. Для человеческого глаза такой свет будет восприниматься, как мерцающая рябь, от чего будут быстро уставать глаза.
Перед тем как подключить диодную ленту к 220 В переменного тока, следует вставить в цепь выпрямитель. Это устройство содержит несколько конденсаторов, которые накапливают в себе заряд, когда ток идет в одном условном направлении и выдают этот заряд в цепь, когда направление движения тока меняется. Таким образом, выпрямитель делает из переменного тока постоянный без какого-либо понижения напряжения.
Однако и на этом еще не все. Работа выпрямителя «груба». Его главная функция – это обеспечить, чтобы электроны следовали в одном направлении. Поэтому схема подключения светодиодной ленты к 220 В, помимо выпрямителя, должна включать в себя еще и контроллер. Этот прибор – аналог выпрямителя, только в его задачу входит стабилизация, сглаживание любых, даже очень слабых, колебаний разности потенциалов. Современные выпрямители, как правило, содержат внутри себя блок контроллера, что позволяет им выдавать ровный ток и даже сглаживать колебания в сети.
Если речь идет о светодиодной ленте 220В RGB, которая является цветной, то ее монтаж должен производиться через такой же RGB-контроллер.
Типы и виды
Перед подключением светодиодной ленты стоит разобраться в их видах и маркировке. Так вы не ошибетесь с выбором блока питания и точно рассчитаете требуемую интенсивность свечения, длину ленты и другие параметры.
Наиболее востребованы в подсветке интерьеров ленты из однотонных — монохромных — кристаллов. Постоянная смена цветов слишком напрягает, не дает расслабиться. Это — иллюминация, а не освещение
Потому используются универсальные ленты для создания рекламы, подсветки автомобилей — там, где необходимо привлечь внимание. При оформлении интерьеров применяют в основном SMD ленты
Степень защиты
Так как область применения обширна, то и степень защиты бывает разной. Для сухих помещений выпускаются обычные открытые — без защитного покрытия. Есть влагозащищенные — их можно использовать во влажных помещениях — в ванных например. Они залиты слоем лака. Есть еще один вариант — влагостойкие. Они запаяны в герметичный корпус и могут быть смонтированы прямо в воде — в аквариуме, в пруду или бассейне. Их же можно использовать для подсветки на улице.
Герметичные ленты для подсветки аквариумов, бассейнов или декоративных прудов
Для наружного стайлинга автомобилей чаще всего используют светодиодные ленты, помещенные в прозрачную полимерную трубку. Она защищает не только от попадания влаги, но и от механических повреждений, но и стоимость их выше.
Размеры светодиодов, их яркость и плотность
Разберемся с размерами. Если взять несколько лент, можно увидеть, что сделаны они из светодиодов разного размера. Кроме того располагаются они иногда плотно один возле другого, в некоторых — на довольно приличном расстоянии, а еще есть ленты со светодиодами в две линии.
Самые популярные размеры светодиодов
Размеры элементов внешне отличить несложно, но как понять это по маркировке. Размеры отображены в цифрах, которые стоят после букв, обозначающих тип светодиода. Например, LED-R-SMD3528 (красный) и LED-RGB3528 (универсальный) собраны из элементов размерами 3,5*2,8 мм, LED-G-SMD5050 (зеленый) и LED-RGB5050 (универсальный) — 5,0*5.0 мм.
Это — два самых распространенных типа, хотя есть и более крупные — 56*30 мм, а также встречаются более мелкие — 20*20 мм.
Чем больше размер кристалла, тем большую интенсивность света они выдают. Для монохромных кристаллов показатели такие:
- размером 3,2*2,8 мм выдает световой поток от 0,6 до 2,2 лм;
- размером 5,0*5,0 мм — от 2 до 8 лм.
Универсальные светодиоды при одинаковых размерах имеют меньшую интенсивность: в одном корпусе запаяны три мелких кристалла разных цветов, потому и интенсивность свечения RGB ниже:
- 3,2*2,8 мм выдает 0,3 до 1,6 лм;
- размером 5,0*5,0 мм — от 0,6 до 2,5 лм.
Все значения даны для кристаллов без защитного покрытия. Любое из них снижает интенсивность свечения и это необходимо учитывать при расчете яркости свечения.
Расчет длины
Выше речь шла о каждом отдельном светодиоде на ленте, а на ленте их много и они располагаются с разной плотностью, соответственно выдавать могут поток света разной интенсивности. Минимальное количество кристаллов на одном метре — 30 шт, самая высокая плотность в один ряд — 120 шт/м, в два ряда — 240 шт/м.
В зависимости от количества кристаллов меняется и суммарная интенсивность свечения и электрическая потребляемая мощность. Для удобства расчета требуемой интенсивности освещения и электрических параметров, технические данные сведены в таблицу.
Таблица мощности светодиодных лент с разной плотностью установки светодиодов
По этой таблице можно определить, какой длины необходима лента для подсветки. Например, хотите сделать подсветку в комнате, свечение средней интенсивности. Заменить необходимо две лампы накаливания по 80 Вт. Необходимо организовать световой поток порядка 140 Вт (две лампы по 80 Вт никогда не дадут 160 Вт).
Если для этих целей взять SMD3528 с количеством светодиодов 120 шт/м необходимо будет около 5 метров ленты (берем с с запасом 20%), SMD5050 с плотностью установки 60 шт/м потребуется 4-4,5 метров.
Вообще светодиодную ленту продают на метры. С завода она приходит бобинами по 5 м и далеко не всегда необходим кусок такой длины. Потому имеется возможность отрезать необходимое количество: по нанесенным пунктирным линиям с изображением ножниц. Строго по этим линиям и можно резать.
Разрезают светодиодную ленту ножницами строго по разметке
Если ножницы не нарисованы, то обязательно есть пунктир. Также линию реза можно определить по наличию контактных площадок с обеих сторон от линии.
Недостатки и преимущества
У традиционного блока питания есть несколько не очевидных на первый взгляд недостатков:
во-первых, его нужно правильно подобрать и рассчитать соответствующую мощность
Ошибка может привести к тому, что он либо сгорит, либо лента будет тускло светить, так и не выйдя на полную яркость.
сложная схема подключения
Особенно это относится к подсветке с дополнительными усилителями, контроллерами и т.п.
куча проводов, которые нужно тянуть от блока питания через всю комнату до места подключения к ленте
Плюс не забывайте про провода 220В – от распредкоробки или выключателя, которыми необходимо подключить сам источник питания.
необходимость наличия поблизости переменного напряжения 220В
габариты и размеры

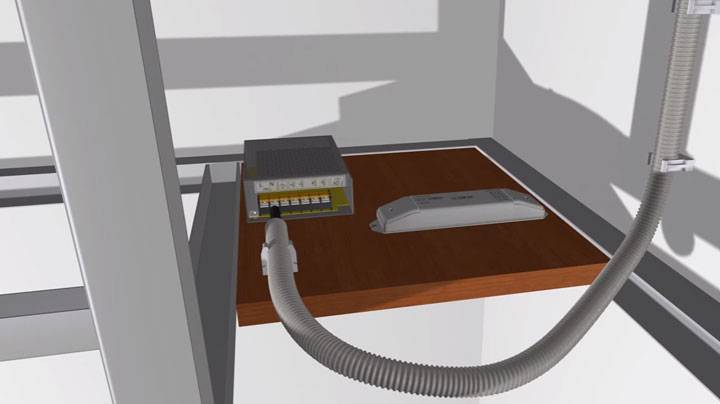

Если это подсветка потолка, то постоянной головной болью становится вопрос – куда же спрятать эту совсем не миниатюрных размеров коробочку. Зачастую приходится мастерить специальную нишу.
Именно исходя из этих недостатков, многие и задумываются о подключении светодиодной подсветки через батарейки. Сразу вырисовываются преимущества такого решения:
такой led лентой можно осветить даже те помещения, где полностью отсутствует напряжение 220В (гараж, сарай, дача без света)
получается удобная и безопасная подсветка на кухне (в особенности рабочей поверхности столешницы)
сразу же отпадает необходимость прокладки десятков метров не нужной проводки
ну и больше не нужно ломать голову, куда же спрятать этот большой, тяжелый блок
Основные критерии выбора
Чтобы подобрать блок питания светодиодной ленты, нужно обратить внимание на такие ключевые характеристики данного устройства:
- значение выходного напряжения – оно в обязательном порядке должно соответствовать по показателю осветительному прибору;
- показатель мощности устройства – рассчитывается по специальной формуле;
- уровень защиты;
- наличие дополнительных функций.
Выбирая источник питания, также нужно учесть его стоимость. Защищённые от влаги модели будут стоить дороже. На ценообразование влияет метод преобразования устройства и его мощностные показатели.
Метод преобразования
Принцип работы импульсного блока питания
По способу преобразования блоки питания можно разделить на 3 основных типа:
- линейные;
- бестрансформаторные;
- импульсные.
Источники питания линейного типа изобрели ещё в прошлом столетии. Они активно использовались до начала 2000-х годов, до появления на рынке импульсных устройств. Сейчас практически не применяются.
Бестрансформаторные модели малопригодны для питания светодиодных светильников. Они обладают сложной конструкцией – напряжение 220В в них уменьшается посредством RC-цепи с последующей стабилизацией.
Основной серьёзный минус – блок нельзя включать без нагрузки. В противном случае может выйти из строя силовой транзистор. На современных моделях эту проблему решили при помощи обратной связи. В итоге на холостом ходу напряжение на выходе не выходит за пределы допустимого показателя.
Охлаждение
В зависимости от применённой системы охлаждения блоки питания разделяются на 2 типа:
- Активное охлаждение – устройство оснащается внутрикорпусным вентилятором, отвечающим за эффективность охлаждения. Такая конструкция даёт возможность взаимодействовать с достаточно высокими мощностями. При этом вентилятор может гудеть и его периодически нужно чистить, так как с воздушным потоком внутрь корпуса попадает пыль.
- Охлаждение пассивного типа – устройство не оборудуется вентилятором (естественное охлаждение). Такие источники питания очень компактны, но при этом подходят исключительно для использования в быту, так как рассчитаны на малые нагрузки.
Исполнение
Компактный блок питания для светодиодной ленты
По типу исполнения блоки питания разделяются на такие конструкции:
- Малогабаритный пластиковый корпус. Такое устройство внешне схоже с блоками питания от ноутбуков и обладает разборным корпусом из пластика. Модели данного класса функционируют стабильно и будут оптимальным вариантом для использования в сухих помещениях.
- Герметичный корпус из алюминия. Конструкционные особенности, герметичность и прочность используемого материала, позволяют применять такой светодиодный блок в помещениях с повышенной влажностью. Он устойчив к воздействию влаги и выделяется длительным эксплуатационным сроком.
- Корпус из металла с вентиляционными отверстиями. Такие устройства не защищены от внешних воздействий, поэтому монтируются в специальные закрытые коробки. Корпус открытого типа даёт возможность быстро перенастроить блок.
Выходное напряжение
Данная характеристика устанавливает, в какой номинал напряжения преобразует источник питания исходное сетевое напряжение 220В. Обычно это 12В и 24В постоянного или переменного типа. Наиболее распространёнными являются светодиодные ленты на 12В с напряжением постоянного типа. Соответственно, для них нужен блок питания маркировки DC12V.
Мощность
Потребление светодиодов
В отдельных ситуациях в расчёте мощности источника питания просто нет надобности. Например, если нужно подсоединить 1 метр ленты на светодиодах класса SMD с питанием 12В, подойдёт любой блок с неизменным напряжением на выходе 12В. Если же предполагается более мощная нагрузка, нужно будет воспользоваться формулой расчёта.
Подобрать мощность источника питания можно исходя из максимальной длины светодиодной ленты и от показателя потребления 1 метра изделия. Для облегчения такой задачи производители прописывают требования к источнику питания в инструкции к LED-ленте.
Дополнительные функции
Блок питания с пультом управления
Кроме основных характеристик, при выборе блоков питания внимание нужно обращать на наличие в них дополнительных функций:
- могут быть тривиальными и исключительно обеспечивать питание;
- более функциональные модели обладают встроенным диммером;
- отдельные устройства оснащаются инфракрасным датчиком или радиоканалом для управления при помощи пульта ДУ.
Варианты использования
Назначение подобной светодиодной подсветки исключительно декоративное. Иногда встречаются утверждения о том, что установка LED подсветки на заднюю сторону монитора полезна для глаз и снижает утомляемость, но и в этом случае основной целью является обычное украшение, световое оформление устройства. Пользователи устанавливают светодиодную ленту на разные участки:
- отделка внутренней или наружной поверхности
системного блока компьютера; - украшение выдвижного стола для клавиатуры и
мыши; - оформление монитора;
- установка на ребра стола или настенных полок;
- украшение
других предметов, находящихся поблизости от компьютера или ноутбука; - создание торшеров, настольных ламп и других
осветительных устройств.
При желании, вариантов использования такой светодиодной подсветки можно придумать очень много. Все они не требуют трудоемкого монтажа, не нагружают блок питания компьютера и позволяют получить привлекательный световой эффект. Еще одним преимуществом можно считать мягкое, не ослепляющее свечение светодиодной ленты. Оно не дает излишней яркости и не мешает другим члeнам семьи в ночное время.
Преобразователь напряжения 5В → 12В
При использовании специализированного ШИМ-контроллера, к примеру LM2577, потребуется минимальное количество элементов. Стоимость его невысока, а собранное устройство начинает работать сразу, без дополнительной настройки.
Схема преобразователя:
Простейший преобразователь напряжения 5 – 12В
Что необходимо иметь:
- Микросхема ШИМ-контроллера LM2577;
- несколько радиоэлементов согласно принципиальной схемы;
- разборный USB разъем;
- соединительные провода.
Данная схема является универсальной и позволяет получить на выходе напряжение в широком диапазоне. За уровень напряжения отвечают резисторы R1 и R2:
Uвых = 1.23 * (1 + R1 / R2)
Несколько подробнее об элементной базе и работе схемы. Схема представляет собой широтно-импульсный преобразователь в стандартном включении микросхемы так, как показано в технической документации. Электролитические конденсаторы на входе и выходе питания предназначены для сглаживания пульсаций постоянного напряжения. Их емкость не критична. Главное, чтобы она была не меньше указанной на схеме. Рабочее напряжение электролитических конденсаторов должно быть больше максимально используемого, то есть, в нашем случае не менее 20В.
Резистор и конденсатор, подключенные к выводу 1 микросхемы являются частотозадающей цепью. Здесь номиналы должны быть соблюдены строго.
То же самое относится к индуктивности между выводами 4 и 5. Значение индуктивности катушки должно составлять 100 мкГн. Не больше и не меньше.
Специфические требования предъявляются к диоду. В данной схеме используется высокочастотный диод Шоттки. Диоды такого типа обладают высоким быстродействием, а самое главное, низким падением напряжения на переходе. Применяя обычный высокочастотный выпрямительный диод, получим сильные просадки выходного напряжения при изменении тока потребления нагрузки. Марка диода может быть любой, поскольку в данной схеме используется низкие значения напряжения и тока. Главное условие – использование диода Шоттки.
Разборный USB штекер
Для начала распайка USB разъема. В гнезде имеется четыре контакта. Два крайних это те, которые нам нужны. Чтобы не путаться с расположением лицевой и тыльной стороны, проще определить полярность любым вольтметром, воткнув штекер в любое свободное гнездо. Пометьте чем-нибудь плюсовой вывод.
Схема собирается на печатной плате из фольгированного стеклотекстолита. Собранный преобразователь выглядит следующим образом:
Преобразователь в сборе
Как видно, светодиодную ленту подключить через USB самому не так уж трудно. Самое главное при подключении светодиодной ленты USB, это правильно выполнить монтаж радиоэлементов.
Как применяют светодиодные ленты
Рассмотрим, в каких помещениях и какие именно диодные ленты наиболее предпочтительно применять:
- При освещении стеллажа, навесной полки, шкафа подходит лента SMD 3528, плотность которой составляет LED 60 шт. на 1 погонном м. Это наиболее простой вариант по умеренной стоимости. Цвет светового потока может быть выбран на основании личных вкусов.
- В спальнях и детских комнатах как дополнительную систему освещения возможно задействовать также 3528 либо 5050. Лучше в этой ситуации подобрать мягкое белое освещение с нейтральным оттенком.
- В большом помещении как дополнительный либо основной источник света преимущественно используют SMD 5050 и 2835. Данные разновидности при условии правильного определения нужной длины превосходно справляются со своими функциями.
- SMD 5630 и 5730 задействуют в крупных помещениях, в частности, магазинных.
- Чтобы осветить салон авто, используют SMD 5050 и ленты RGB, защитный класс которых — не меньше IP54.
- Чтобы декоративно оформить либо осветить открытую беседку либо иную садовую постройку, потребуется приобретение ленты, имеющей защитную оболочку их силикона и защитный класс минимум IP65.
Соединение и резка LED-лент
Как говорилось выше, нельзя соединять участки длиной более 5 м, но иногда приходится иметь дело с монтажом нескольких отрезков 1 пятиметровой бухты (например, если какие-то элементы перестали работать и их нужно заменить). В таких ситуациях приходится прибегать к резке и соединению.
Места разрезания светодиодной ленты.
Дюралайт представляет собой набор сегментов, в котором находятся 3 светодиода и 1-3 токоограничивающих резистора, в конце каждого такого участка имеются соединительные контактные площадки, между ними – линия отреза (многие производители отмечают ее знаком “ножницы” или вертикальной линией).
Сращивание участков производится по этим же контактным площадкам.
Способы без пайки
Этот способ возможен при использовании коннекторов 1 из двух вариантов: проводной и беспроводной для соединения встык.
При использовании беспроводного коннектора отрезки подсоединяются к нему с 2 сторон контактными пятаками встык на соединительные площадки устройства.
Использование паяльника
Это способ более надежный и не требует дополнительных затрат. Он подходит для тех, кто уже сталкивался ранее с пайкой. Чтобы реализовать такой вариант соединения нужно зачистить контактные площадки ленты, нагреть паяльник, залудить флюсом контактные дорожки и припаять провод. Не стоить греть дюралайт дольше 10 секунд, это может его повредить.
Схема подключения RGB ленты
Многоцветные ленты невозможно подключить без управляющего устройства — контроллера. Он обеспечивает подачу питания к разным цветам и организует переходы из одного оттенка в другой. Подключать многоцветную подсветку напрямую бессмысленно, так как возможности ленты не будут использованы в должной степени. Контроллер получает питание 12 В на входе, а на выходе раздает требуемые номиналы по трем линиям — красной, зеленой и синей. Поэтому на вход надо подключить желтый и черный провод от разъема molex (два крайних, внимательно следим за полярностью), а выход подключаем к соответствующим контактам подсветки. Сам контроллер обычно прикручивают в свободный лоток для установки жесткого диска.
Помимо этого, есть возможность подключить ленту непосредственно к материнской плате. Обычно используются специальные виды, снабженные штекерами для подключения в соответствующее гнездо материнки. Некоторые производители, такие как GIGABYTE и прочие, выпускают специальное ПО для управления многоцветными лентами. Разработана технология RGB Fusion, позволяющая получить массу эффектов и режимов работы светодиодов. Подобные устройства и программы активно используют любители моддинга, украшающие системные блоки. Для украшения внешних предметов эти светильники не используются, что несколько ограничивает распространение методики.
Подключение светодиодной ленты
Большая часть светодиодных лент работает от напряжения 12 В или 24 в. Если линейка кристаллов одна, питание требуется 12 В, если их две — 24 в. Подходит любой источник постоянного тока, выдающий такое напряжение: аккумулятор, блок питания, батарея и т.д.
Схема подключения светодиодной ленты к сети 220 В через блок питания
Чтобы подключить ленту к бытовой сети 220 В требуется преобразователь или адаптер (еще называют блоками или источниками питания, адаптерами).
Недавно появились ленты, которые сразу можно подключать к сети в 220 В. Все они запаяны в пластиковые трубки — 220 Вольт это уже не шутки. Режутся тоже по намеченным линиям, соединяются при помощи специального коннектора, который вставляется в проводники. К коннектору подключается шнур со встроенным выпрямителем (это диодный мост и конденсатор).
Подключение специальной светодиодной ленты к сети 220В
Отличается эта лента от обычной тем, что в ней небольшие участки (20 шт) со светодиодами подключены не последовательно, а параллельно, еще и так, что диоды направлены навстречу друг другу. За счет этого получаем требуемое напряжение в 220 Вольт или около того. Переменный ток преобразуется в постоянный при помощи диодного моста, а пульсация гасится конденсатором.
Схема подключения светодиодной ленты без блока питания
В принципе, такую ленту можно собрать из обычной, но нужно будет позаботиться об изоляции: прикосновение к элементу, подключенному к бытовой сети без переходника чревато серьезными последствиями.
Как подключить несколько светодиодных лент
Каждая из лент, в зависимости от используемых модулей и количества элементов на одном метре, потребляет различное количество тока. Средние параметры приведены в таблице. Зная, какой длины вы хотите смонтировать подсветку, можно выбрать адаптер, который будет выдать требуемый ток.
Таблица потребляемого тока светодиодными лентами, питающимися от 12 В
Иногда требуемая длина ленты превышает 5 метров — когда необходимо подсветить комнату по периметру. Даже если блок питания может выдать требуемый ток, соединять последовательно две или больше пятиметровые ленты нельзя. Максимально допустимая длина одной ветки — вот те 5 метров, которые приходят в бобине. Если дорастить ее, подключив вторую последовательно, по дорожкам первой ленты будет проходить ток, многократно превышающий расчетный. Это приведет к быстрому выходу элементов из строя. Может даже расплавится дорожка.
Если мощность блока питания такова, что к нему можно подключить несколько лент, к каждой из них тянут отдельные проводники: схема подключения параллельная.
Как подключить несколько светодиодных лент к одному блоку питания
В таком случае удобно блок питания располагать посредине, например, в углу, а от него — две ленты по обе стороны. Но часто дешевле купить несколько менее адаптеров, чем один более мощный.
Подключение RGB ленты через контроллер
Последовательно подключаются сначала блок питания, потом контролер. Между собой они подключаются двумя проводами. Из контроллера выходят уже 4 проводника, которые разводятся по соответствующим контактным площадкам ленты RGB.
Подключение светодиодной ленты RGB через контроллер
Точно также, как и в монохромных лентах, и в этом случае максимально допустимая длина одной линии — 5 метров. Если необходимо большая длина, то от контроллера отходят два пучка проводов по 4 штуки в каждом, то есть соединяются они параллельно. Длинна проводников может быть разной, но более рационально, чтобы блок питания и контроллер находился посередине, а в стороны уходят две ветки подсветки.
