Светодиодный прожектор с датчиком движения: выбор, монтаж и настройка

О светодиодных прожекторах

Сегодня многие здания требуют освещения как днем, так и ночью. И если днем им хватает солнечного света снаружи и ламп внутри, то ночь – дело другое. Внутри уже никого нет, а вот снаружи надо придать зданию красоты, если оно уже отстроено, или сделать так, чтобы все было видно, если речь идёт о стройке или охраняемом объекте.

Объективно светодиодные прожекторы считаются наиболее экономичным, практичным и долговечным вариантом. И это действительно так.

Светодиодные прожекторы – тренд сегодняшнего дня

Конструкция такого рода прожекторов довольно проста и вместе с тем достаточно эффективна. В их отражателе расположена плата, и к ней подключены очень яркие светодиоды. Их может быть как несколько штук, так и превеликое множество – это зависит от того, какая конструкция у того или иного прожектора, к тому же на это влияет мощность устройства.

Помимо платы и светодиодов, подключенных к ней, прожекторы в своей конструкции имеют следующие части:

печатная плата;
драйвер;
конденсатор;
радиатор;
линза.

Конструкция светодиодного прожектора достаточно проста, но в то же время эффективна Конструктивные элементы могут заменяться или вовсе убираться, но в целом светодиодный прожектор – сложное с технической точки зрения устройство, если сравнить с другими прожекторами, например, галогеновыми.

Теперь упомянем следующее. Из-за сложности производства цена на это светотехническое оборудование увеличивается. И по этой причине такие прожекторы считаются дорогими. А так ли это?

В целом, да. Сложность технологии позволила добиться меньшего энергопотребления, компактности. Ещё светодиодные прожекторы могут похвастаться экологичностью и безопасностью. А главное – светодиодные прожекторы имеют большой срок службы, начиная с десяти тысяч часов и более.

Светодиодные прожекторы «едят» не слишком много электричества

Установка

Устанавливать прожектор можно на любой плоской поверхности. Зачастую для этого используются столбы или стена сооружения. Метизы следует подбирать надежные, чтобы они выдерживали вес прожектора. Дополнительное укрепление осуществляется при помощи хомутов. Как вариант, можно его интегрировать в нишу. Размещать сенсор требуется так, чтобы он был недоступен для злоумышленников, и при этом зона охвата была максимально возможной исходя из его технических характеристик.

Подключение

Даже имея практические навыки, перед подключением любого электрического прибора стоит изучить инструкцию. Если этого не сделать, есть риск что прибор, а если точнее, его датчик, будет работать неправильно.

Прожектор подключается к сети с помощью проводов ПВС или ШВВП. Чтобы сделать еще и заземление следует выбирать трехжильный кабель. Если осуществляется подключение LED-прожектора, то можно обойтись и двухжильным.

Так как прожектор будет эксплуатироваться постоянно, лучше предусмотреть для него не розетку, а отдельный кабель, что идет от щитка или ближайшей распределительной коробки.

Способы подключения несколько отличаются в зависимости от типа прожектора (варианты исполнения предложены выше). Первый случай – когда датчик движения встроен в корпус прожектора или жестко закреплен на нем. Такую модель подключать легче всего, так как исчезает основная трудность – подсоединение датчика движения к осветительному элементу. Все что нужно в этом случае – это завести питающий провод в коробку прожектора. Некоторые модели даже имеют выводы для подключения, так что не придется разбирать прибор.

Если датчик движения размещен отдельно от прожектора, то тут подключение несколько сложнее, но все равно подключить его своими руками получится. Первое что нужно, это подключить датчик движения к прожектору посредством отдельного кабеля

Тут также важно внимательно соединять провода иначе есть риск, что при врезании в сеть прожектор просто сгорит

Схема подключения выглядит так:

Основное внимание следует уделить соединению кабелей с соответствующей маркировкой. Коричневый соединяется с фазным, красный – к выводу из прожектора

Второй провод прибора и синий кабель к нулевому. Цвет кабелей может быть разным, следует ориентироваться на инструкцию производителя.

Настройка

Настроить прожектор с датчиком движения, а если точнее, то сам датчик несложно

Важно знать порядок этого процесса. Большинство датчиков имеют 3 основных характеристики, которые влияют на включение/отключение света прожектора

Конкретней:

Day Light. Эта подстройка помогает регулировать чувствительность датчика к освещенности на улице. При правильной его настройке прожектор включается только в темное время суток, а не срабатывает на движущиеся объекты днем. Установив гранично левое положение, прибор программируется на включение при темноте. Крайнее правое положение запускает прожекторный свет в работу круглые сутки.
Time. Регулятор дает возможность установить время свечения, то есть, какой промежуток времени после включения горит свет. Минимальный порог в большинстве приборов – 5 секунд, максимально 5 минут. Спустя установленное время свет будет выключаться.
Sens. Третья подстройка есть не в каждом приборе. Если она присутствует, то это поможет настроить прибор для срабатывания на объект определенного размера. То есть исключить ложное включение прожектора, если пробежала кошка или собака среднего размера.

Все настройки рекомендуется проводить экспериментальным путем, в таком случае удастся достичь необходимой четкости срабатывания в каждом конкретном случае. Часто датчик движения – это часть системы безопасности, при соблюдении условий его допускается подключить к сирене.

Лучшие прожекторы на солнечных батареях и с датчиком движения

Вторая категория светодиодных прожекторов, рассматриваемая в этой статье, представляет собой прожекторы с контроллером или фотореле, работающим в темноте, а также способным перейти к выключенному состоянию при попадании на внешний свет.

Ниже будут рассмотрены две наиболее интересные модели с такого рода прожекторов.

Globo Solar AL 3715S

Основная информация:

способ установки: настенный;
цветовая температура: 6500 К;
напряжение: 3 В;
мощность: 2 Вт;
световой поток: 90 лм;
источник света: светодиоды;
степень пылевлагозащиты: IP44.

До первого места чуть-чуть не дотянула модель прожектора фирмы Globo. Являясь частью линейки Solar AL, данная модель выделяется своей конструкцией. В ней можно увидеть четыре светодиодные лампы с небольшим световым потоком и мощностью.

Существует ещё ряд особенностей, которыми обладает данный прожектор. Во-первых, стандарт IP44, который позволяет устанавливать данное световое оборудование во влажном помещении. Во-вторых, стильное исполнение, с которым фасад дома немного, но преображается. В-третьих, у этого прожектора имеется качественная солнечная батарея, которая выполняет свою функцию на отлично.

И последнее – помимо солнечной батареи, данная модель обладает датчиком движения, дальность обнаружения которого доходит до шести метров, а угол обнаружения – до 120 градусов.

Плюсы

Легкая настройка поворотного механизма.
Яркие лампы.
Качественное освещение.
Хорошая защита от влаги.

Минусы

Плохая защита корпуса от механических повреждений.

~~Globo Solar AL 3715S~~

Novotech 357345

Основная информация:

способ установки: настенный;
цветовая температура: 5000 К;
напряжение: 3 В;
мощность: 6 Вт;
световой поток: 480 лм;
источник света: светодиоды;
степень пылевлагозащиты: IP65.

Первое место занимает модель фирмы Novotech. Такой светодиодный прожектор на сенсорном управлении. Это устройство работает на солнечной батарее.

Наличие класса защиты IP65 позволяет использовать инструмент в любую погоду из-за стойкости к пыли и влаге.

Кроме того, в конструкции данного светового оборудования был обнаружен датчик движения. Его угол обнаружения составляет 130 градусов, дальность – 8 метров.

При желании можно отрегулировать время работы прожектора при активации датчика движения от одной минутой до более долгого срока.

Срок службы у светодиодов данной фирмы крайне большое. Более 25000 часов способны выдерживать светодиоды.

Как правило, при полном заряде батареи прожектор может работать целый час без остановки.

Единственный явный минус этой модели – малая стойкость к холодам, ведь он может работать при максимально минусовой температуре в -20 градусов. Если станет холоднее, прибор просто выйдет из строя.

Плюсы

Исправная работа датчика.
Оба плафона можно повернуть так, как вам удобнее.
Прочный корпус, пусть он и сделан и пластика.

Минусы

Не выдерживает сильные морозы.

~~Novotech 357345~~

Параметры и внешний вид светодиодного прожектора с датчиком

Итак, мне необходимо установить уличный светодиодный прожектор (светильник) с датчиком движения, коробка из-под которого показана на первой фотографии.

Вот параметры прожектора с датчиком типа LL-222:

2_Параметры прожектора с датчиком LL-222 А вот инструкция:

3_Инструкция по эксплуатации прожектора с датчиком

Сам прожектор в сборе выглядит вот так:

4_Светодиодный уличный прожектор LL-222 с датчиком движения_внешний вид

5_Прожектор – вид сзади

6_Светодиодный прожектор_крепеж и регулировки

Обратите внимание, крепежная планка (кронштейн) перед монтажом должна быть откручена. В моём случае для этого потребовался ключ М8 и довольно значительное усилие

Пассатижами открутить не удалось.

Принцип работы

Датчики движения используются для организации выгодного освещения улицы. Их задача включить прожектор в момент передвижения по территории объекта. Так, стандартная модель прожектора с фотоэлементом способна «увидеть» движения в радиусе 10–12 м. Этого вполне достаточно для организации уличного освещения возле частного дома.

Самыми эффективными и удобными считаются ДД, что используют электромагнитные и ультразвуковые волны. Их зона охвата достигает 20 метров.

Работает любой прибор такого типа следующим образом: при попадании в зону действия срабатывает элемент, что отвечает за запуск прожектора. Свет остается включенным определенное время в зависимости от настроек.

Установка и настройка своими руками: пошаговая инструкция

Чтобы подключить фотореле к фонарю, который уже стоит на столбе, отключается подача электроэнергии в щитке и проверяется коробку на наличие напряжения. Последовательность действий при монтаже устройства:

Провод для подключения фотодатчика лучше использовать трехжильный. На столбе или стене он размещается так, чтобы отверстия расположились снизу. Такое расположение защитит от пыли и влаги.

Можно перейти к настройке подключенного оборудования. Для имитации ночи в комплект включается черный пакетик. На корпусе размещен регулятор, позволяющий выбирать интенсивность света, при которой лампа должна загореться. Чем ближе регулятор к знаку минуса, тем позже будет включаться светодиодный светильник.

Последний шаг – подключение к сети в щитке.

При отсутствии знаний в электрике лучше доверить подключение специалисту.

Принцип работы

Принцип работы такого устройства основан на обнаружении движущегося объекта датчиком движения. Как только человек окажется в зоне обнаружения, инфракрасный сенсор зафиксирует его и включит питание реле. Нормально разомкнутые контакты замкнутся и включат ту нагрузку, которая входит в схему. Это может быть прожектор, светодиодный фонарь, декоративное освещение, рекламные панно или сирена.

Датчик движения представляет собой небольшой пластиковый корпус с ячеистой линзой Френеля вместо передней стенки. Внутри находится колодка с клеммами и электронная схема.

На корпусе датчика движения находятся следующие регулировки:

Чувствительность (SENS);
Время задержки (TIME);
Освещённость (LUX).

Регулировка чувствительности определяет порог срабатывания датчика. Чем выше чувствительность, тем более мелкие объекты будут вызывать его срабатывание. При максимальной чувствительности детектор будет реагировать даже на мелких домашних животных. Процесс регулировки достаточно трудоёмкий. Рекомендуется сначала установить чувствительность на максимум, а затем, постепенно уменьшая её, добиться чёткого срабатывания на человека и отсутствия реакции на животных. Следует отметить, что если на участке имеется большая собака, то сенсор обязательно будет на неё реагировать.

Время задержки определяет то время, в течение которого источник света будет гореть. Его можно настроить в интервале от 5-10 секунд до 10-15 минут. Параметр «освещённость» позволяет выставить тот уровень, при котором датчик движения начинает реагировать на объекты. Нет смысла, чтобы прожектор с датчиком движения включался ярким солнечным днём. Лучше всего установить регулятор освещённости на максимальное значение, а затем, с наступлением сумерек выбрать оптимальное время срабатывания. На старых моделях имеются только две регулировки, одна из которых это время задержки, а вторая чувствительность или освещённость.

Где используются?

Компактные осветительные устройства используются на выставках и экспозициях. Подсветка включается в тот момент, когда посетитель близко подошёл к экспонатам или наклонился над витриной. Такой принцип освещения позволяет заметно экономить электроэнергию. Ещё большую экономию дает LED прожектор с датчиком освещённости.

Очень часто осветительные системы с использованием датчика движения применяются для подсветки элементов ландшафтного дизайна. Например, человек подходит к фонтану и в тот же момент включается разноцветная подсветка и начинает играть музыка. Неожиданное включение прожектора на дачном участке поможет избежать неприятностей, связанных с непрошеными гостями.

Автоматические осветительные приборы, в целях экономии, уже давно устанавливают в подъездах многоквартирных домов. Когда человек заходит в подъезд свет включается, и горит в течение времени, которое устанавливается таймером.

Подключение прожектора с датчиком движения

Толковый словарь трактует слово прожектор как прибор для освещения. Состоит он из линз и зеркал, применяемых для получения светового потока при определенном угле.

Прожектор с датчиком движения

Прожектор не используют для освещения подъездов к дому или стоянок, так как он сильно слепит. По идее он должен отключиться еще раньше, чем дальний свет фар достанет до него.

В данный момент прожектором называют и те приборы освещения, которые освещают улицы под большим углом. Мощность таких прожекторов абсолютно разная – от 10 до 100 ватт. Они снабжены датчиками движения и освещенности.

По факту покупателю нужно всего лишь подсоединить кабель к прожектору, и вся система заработает, но производитель оставляет право на наладку за пользователем.

Многие не знают, как подключить прожектор с датчиком движения. Ниже будет приведена схема монтажа.

Совет

Прожектор имеет корпус, внутри которого смонтирована и подключена к общей схеме колодка с клеммами. На схеме есть 4 цепочки.

Схема подключения прожектора к схеме приведена ниже:

Фазный провод подключается к датчику.
Нулевой провод от колодки идет на датчик и прожектор.
Проводник для защиты подключен к корпусу.
Провод с фазой А подключен к светильнику через колодку.

Подключение датчика движения к прожектору

Чтобы подключить прожектор, на него нужно подать напряжение через фазный провод, а также подключить нулевой провод и заземление. После подключения питания ноль и фаза пойдут на блоки питания датчика движения и освещенности. При возникновении нужных условий для работы датчика контакт сработает и замкнет на себе фазу А и тем самым включит прожектор.

Автоматическое отключение прожектора происходит при нормализации естественного освещения. Ноль, используемый для защиты, нужен для исключения возможных токопотерь на месте порыва изоляции внутри прожектора.

Получается, подключение светодиодного прожектора проще, чем кажется. Достаточно подсоединить три провода – фаза, нулевой и заземление. Такой светильник отлично подойдет для использования на даче.

Установка прожекторов

Монтаж светодиодного прожектора производится с помощью специальных конструкций (не пластмассовых), датчики направлены в контролируемую точку.

Подключение датчика движения к прожектору

Не всегда светильники удовлетворяют потребности, поэтому используют более мощные прожекторы. В основном они используются на охраняемых объектах или фирмах

Такие светильники поставляются отдельно, без датчиков. Крайне важно знать, как подключить датчик движения к прожектору

Подключение светодиодного прожектора

Если к такому прожектору произвести подсоединение датчика напрямую, то соединения сгорят, не выдержав температуры. Для предотвращения таких поломок используют контакторы. Они снимают часть нагрузки с выходных контактов датчика.

При включении в схему хотя бы одного пускателя, копирующего работу выходного контакта датчика, можно управлять очень мощными светильниками.

Такая схема подключения универсальна, так как позволяет включение сразу нескольких прожекторов.

Монтаж прожекторов с фотореле (сенсорных).

Светодиодный прожектор с датчиком движения

Фонарь с сенсором крайне удобен в использовании, так как он работает полностью автоматически. Работает схема по очень простому принципу. Фотореле срабатывает при наступлении темноты, на него подается напряжение, а при обнаружении человека в зоне наблюдения сенсор замкнет цепь на себе, в результате чего включится лампа.

Настройка и регулирование датчиков движения

Зачастую датчики движения регулируются по двум параметрам – вертикаль и горизонталь. Параметры позволяют регулировать дальность обнаружения, а самое главное – угол обнаружения относительно неподвижного корпуса. Настройка параметров позволит менять участок непосредственного контроля.

Светильник с ручками для регулирования

Возможность регулировки нужно выяснять при установке светильника и постараться направить его в нужную сторону. Настройка после монтажа осуществляется с помощью двух или трех ручек.

Обязательно будет ручка DayLight и Time. DayLight предназначена для регулировки времени срабатывания датчика при обнаружении движения. Другие устройства не предусмотрены. Если ручка повернута в самое крайнее левое положение, то датчик будет включаться только ночью, а если в самое правое положение, то сработает даже в ясный день.

Time – регулирует время, в течение которого будет гореть прожектор после срабатывания датчика. Диапазон включения везде разный, но колеблется в пределах от 5 сек до 20 мин.

Схема подключения прожектора к сенсору и фотореле

Желаете сделать автоматическое и экономичное освещение улицы прожектором? Тогда просмотрите правильные схемы подключения уличного светильника! Уличное освещение на даче должно быть обязательно качественным, долговечным и в то же время экономичным. Чтобы действительно оно было таким, нужно выбрать прожектор в качестве осветительного прибора. Помимо этого к данному светильнику нужно подсоединить детектор движения и датчик света, которые будут включать освещение на участке только при наступлении темноты и только в том случае, если в зону обнаружения попадет человек. В итоге уличный свет буде работать не всю ночь, а лишь при необходимости, что позволит сэкономить значительное количество денег, особенно если внутри светильника установлена светодиодная лампа. Далее мы рассмотрим наиболее эффективные и в то же время простые схемы подключения прожектора к датчику движения и фотореле.

Итак, первая схема подключения светодиодного прожектора к сенсору выглядит следующим образом:

Как Вы видите, в распределительную коробку на улице подводятся три провода: фаза, заземление и ноль. Провод PE (земля) нужен только в том случае, если корпус светильника металлический. Все довольно просто – фаза ведется на разрыв, ноль к каждому устройству.

Если же Вы купили сенсорный светильник (датчик уже установлен в корпусе), рекомендуется дополнительно подключить его к фотореле, которое автоматически включает свет при наступлении темноты. Тут разводка электрических проводов не сильно усложняется: ноль выводится на каждое из устройств, фаза сначала идет на фотореле, а потом уже к светильнику.

Схема подключения сенсорного прожектора с фотореле:

Принцип работы при таком подключении следующий: при наступлении ночи фотореле замыкает цепь, в результате чего ток подводится к клеммам галогенного прожектора. Как только в зоне обнаружения появиться человек, сенсор среагирует и замкнет свой участок цепи, в результате чего галогенная лампа зажжется.

Ну и последний вариант подойдет в том случае, если Вы купили простейший светодиодный прожектор (без датчика освещенности и движения). В этом случае обязательно дополните электрическую схему двумя датчиками, соединенными последовательно, как показано ниже.

Последние два варианта подсоединения позволят сделать уличное освещение экономичным и полностью автоматическим, поэтому рекомендуем использовать один из них. Если Вы купили светильник на 12v, тогда нужно осуществлять его подключение к сети только через блок питания 220/12 Вольт. Подсоединение напрямую к электросети выведет светильник из строя.

Помимо этого рекомендуем посмотреть видео, на котором наглядно показывается, как выполнить подключение уличного светильника к сети 220 Вольт:

Правильное подсоединение проводов

Вот и все, что хотелось рассказать Вам по поводу данного вопроса. Как Вы видите, схема подключения светодиодного прожектора с датчиком движения и фотореле довольно простая! Напоследок рекомендуем подсоединять уличный светильник только через автомат, который будет установлен в распределительном щитке на улице. Это позволит осуществлять безопасный ремонт прожектора, т.к. в этих схемах разъединяют цепь только датчики.

Источник

Определение зон освещения

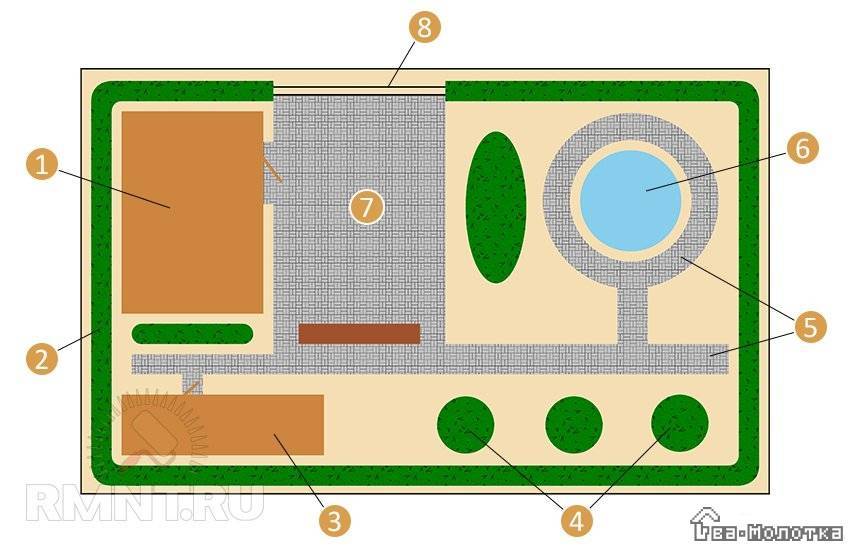

Рассмотрим построение системы уличного освещения на базе условного загородного дома с небольшим земельным участком.

На приведенной схеме:

Жилое помещение.
Декоративная изгородь и деревья.
Хозяйственные постройки.
Клумбы.
Пешеходные дорожки.
Фонтан.
Площадка для парковки.
Двери, калитки, ворота.

Определим требования к функциональным возможностям системы уличного освещения:

Автоматическое включение освещения парковочной зоны при открытии ворот или уличной калитки в ночное время с возможностью самостоятельного включения освещения.
Автоматическое включение и отключение дежурного освещения в темное время суток.
Полное и экономное освещение участка.
Подсветка клумб.
Подсветка фонтана.

Как выбрать уличный прожектор

Вот основные параметры, на которые стоит обращать внимание при выборе прожектора для уличной эксплуатации:

Место расположения. Осветительный прибор может быть переносной или стационарный. Первые практичны для временной подачи освещения в место отдыха или работы в вечернее время. У них есть ручка для удобной транспортировки. Вторые крепятся к стене или потолку, чтобы постоянно подавать свет в определенное место.
Тип лампы . Источником света в прожекторе может быть галогеновая лампа, выдающая плотный белый поток света и подходящая для качественного освещения рабочей зоны. Ксеноновая лампа светит “мягче” и дальше. Ее срок службы дольше, поскольку нет нити накаливания внутри. LED лампы потребляют меньше энергии и имеют самый длительный ресурс.
Яркость . Характеристика измеряется в люменах и может быть от 800 до 20000 лм. Чем выше значение, тем больше света излучает прибор.
Уровень защиты корпуса . Обозначается как IPхх и может подразумевать защиту от пыли, дождя, струй воды. Металлический корпус выдержит больше нагрузок от ветра и града, чем пластиковый.
Мощность . Показатель варьируется от 8 до 500 Вт и влияет на силу светового излучения, а также потребление электроэнергии.
Способ подключения питания . Прожекторы подключаются к сети 220 V напрямую или к 12 V через адаптер. Есть модели с солнечной батареей, что не потребует прокладывания проводки на улице.
Цветовая температура. Световое излучение может быть в температурном диапазоне 1200-6500 К. Чем меньше значение, тем желтее будет свет. Если цифра высокая, то освещение будет более белым или даже голубым.
Ресурс . Иногда производители указывают ресурс лампы от 15000 до 50000 часов. Например, в максимальном варианте, если включать прожектор на улице по 12 часов каждый день, он прослужит около 11 лет.
Цветопередача . Характеристика влияет на естественность отображения цветов и измеряется в Ra. Для работы важна естественная цветопередача, поэтому выбирайте прожекторы с показателем от 80 Ra.
Вид освещения . Угол раздачи света может быть точечный или рассеянный. Первый пригодится для подачи узконаправленного света на архитектурный объект или рабочую зону. Второй вариант оптимален для общего освещения двора или другой широкой площади на улице.
Рабочий диапазон температур . Одни прожекторы рассчитаны на эксплуатацию до -20 градусов, а другие имеют разбег -45…+50º С.

Виды	Описание
Светодиодные	Один из лучших форм факторов для улицы на сегодняшний день. Характеризуются долговечностью, высоким уровнем безопасности, приемлемой стоимостью, компактностью и эффективностью. Способны генерировать любой оттенок.
Натриевые	Подвид газоразрядных лампочек. Предоставляемая гарантия от производителя – порядка 30 тыс. часов. Показатель светоотдачи может достигать отметки в 110 лм/Вт. К существенным недостаткам относят не слишком приятный желтоватый тон подсветки, который многим не нравится.
Металлогалогенные	Также считаются подвидом газоразрядных лампочек. Срок службы в 50 тыс. часов перекрывает большинство недостатков конструкции. Заявленный показатель светопередачи составляет 80-95 лм/Вт.
Галогенные	Представлена в виде герметичной колбы, пространство которой заполнено инертным газом. Именно в такой атмосфере и находится рабочая спираль. Позиционируется как экологически чистый и недорогой продукт, который способен осуществлять неплохую цветопередачу. Однако, эксплуатационный срок конструкции редко превышает 4000 часов, что и является существенным недостатком. Светоотдача – 10-20 лм, что едва ли можно назвать приемлемым показателем. К тому же в процессе функционирования они существенно нагреваются.
