Технические характеристики smd 5050

Реальная мощность китайских ЛЕД

90% китайской продукции, например на базаре Aliexpress, изготовлена на маломощных диодах, которые гораздо слабей фирменных. Фирменные, это производства Samsung, LG, Philips и другие. Китайцы этим активно пользуются, указывая параметры, как будто там установлены Самсунги. После покупки оказывается, что яркость и мощность ниже в 3-4 раза, чем обещал продавец.

Китайские 5630, 5730 тип №1	Китайские 5630, 5730 тип №2	Китайский 5050
Мощность	0,09W	0,15W	0,1W
Яркость	7 лм	12 лм	8 люмен

Получается, что китайский 5630 (5730) на 0,15W слабее фирменного 5050 на 0,2W. Будьте бдительны при выборе товара.

Расстояние между светодиодами

Плотность – это технический параметр, который определит количество элементов, установленных на 1 метр ленты. Их может быть от 30 до 240 штук. Плотность определяет характеристики светового потока и необходимую для работы энергию.

Пример плотности светодиодов на ленте

Чтобы не произошло деградации элементов, ленту мощностью 120 или 240 диодов на 1 метр необходимо установить на алюминиевый профиль. Если речь идет о приобретении ленты на бобине, производитель может указать общее количество элементов. Например, 300 светодиодов на 5 метров. Это означает, что плотность стандартная: 60 штук на 1 метр.

Выбор светодиодной ленты rgbw

При выборе светодиодной ленты нужно будет произвести расчет параметров мощности, необходимой для работы, определить уровень яркости, а также внимательно изучить все данные о производителе. Рекомендуется отказаться от малоизвестных китайских производителей, так как качество такой продукции оставляет желать лучшего.

Расчет общей потребляемой мощности

Перед приобретением ленты в обязательном порядке следует произвести своеобразные расчеты, чтобы приобрести блок питания с определенным запасом. Для расчетов нужно знать разновидность ленты, параметры ее размеров, потребляемую мощность, рабочее напряжение. Чтобы подсчитать параметры мощности потребляемой, нужно будет подсчитать произведение мощности на один метр на общую длину. Также учитывается 1.2% в качестве коэффициента прибавочного (нагрузка на блок питания) и прибавляется 20% в качестве запаса мощности, что в несколько раз повысит долговечность ленты.

Расчет яркости освещения

Светодиодная лента 5050 60 led считается одной из самых востребованных, так как позволяет получить достаточно яркое свечение, используется в акцентном оформлении различных элементом декора, мебели, в рекламной сфере, в оформлении потолка. А вот варианты 120 могут использоваться не только как элемент декора, но и как элемент основного освещения помещения. Чем выше плотность, тем более значительной будет яркость.

Наиболее популярные производители

Выбирая ленты и комплектующие для ламп нужно оценивать все описанные выше технические характеристики. Не менее важным аспектом выбора выступает производитель. Предварительно изучите все данные о тех или же иных компаниях, чтобы выбрать в дальнейшем высококачественную продукцию, способную прослужить вам в течение долгих лет. В нашей стране особую популярность имеют такие компании: Dreamled, Jazzway, Arlight Camelion (Хамелион), Gauss (Гаусс). Именитые производители предлагают не только светодиодные ленты, но и лампы автомобильные, что позволяет потенциальным покупателям найти оптимальные решения под индивидуально поставленные задачи.

Характеристики СМД светодиодов

Каждый вид SMD светодиода характеризуется не только величиной излучения и количеством потребляемого тока, но и другими параметрами. Тип изделия определяет применение прибора и особенности монтажа.

Характеристики светодиода 3528

Как видно из таблицы, светодиод SMD 3528 бывает однокристальным и трехкристальным. В первом случае он может генерировать белый нейтральный и теплый свет, а также желтый, синий, зеленый и красный. Во втором подает сразу несколько цветов. Однокристальный вариант оборудован 2 выводами для подсоединения, а трехкристальный – 4 (1 катод и 3 анода). Чтобы предупредить влияние окружающей среды, кристаллы заливаются прозрачным компаундом. Материал может включать люминофор: так выравнивают цветовые показатели прибора.

Световой поток, который излучает прибор, невелик. Зато SMD 3528 обладает миниатюрными размерами и регенерирует разные цвета. Благодаря этому светодиоды используют в лентах подсветки и недорогих декоративных светильниках.

Характеристики светодиода 5050

Светодиод SMD 5050 может включать 3 или 4 кристалла. Для одноцветного светильника выбирают одинаковые или близкие по оттенку кристаллы. 5050 отличается более высокой яркостью – в 3 раза больше, чем 3528. В диодах предусмотрена такая же защита: прозрачный компаунд или люминофор.

Прибор отличается лучшим соотношением мощности и цены и обеспечивает любой цвет светового потока. Как правило, 5050 устанавливают на декоративные осветительные ленты – одноканальные, RGB, RGBW. Если увеличить плотность крепления – до 60 штук на 1 м, светодиодную ленту можно использовать не только как украшение, но и для освещения интерьерных элементов. Ленты оснащены контроллерами, что позволяет регулировать оттенок и интенсивность света.

Характеристики светодиода 5630

Элемент 5630 имеет только однокристальное исполнение, но отличается высокой мощностью: генерирует световой поток в 57 люменов. Цвет белый, с разной температурой: холодный, дневной, теплый. Прибор защищен 2 старисторами и может выдерживать импульс тока до 400 мА.

У светодиода 4 вывода, но работу элемента обеспечивает только 2. 2 других вместе с подложкой требуются для отвода тепла. Применяют диод при изготовлении мощных ламп и прожекторов.

Важно! Яркость диода зависит от температуры воздуха. При +85 градусов показатель падает на 25%

Характеристики светодиода 5730

Однокристальный вариант обладает такой же мощностью, что и 5630, а вот трехкристальный SMD светодиод 5730 втрое мощнее: изучает свет яркостью до 158 люменов. Также предназначен для получения светового потока белого цвета, но с разной цветовой температурой.

Модификация отличается очень низким тепловым сопротивлением, что позволяет обойтись без двух дополнительных выводов, как в 5630. При этом она выдерживает также импульсный ток.

Элемент отличается высокой производительностью и используется также как и 5630 – при производстве мощных светодиодных светильников.

Характеристики светодиода 3014

Однокристальный элемент умеренной мощности – до 11 люменов, и очень небольших размеров. В качестве защиты используется компаунд. Светодиод генерирует белый свет – теплый, холодный, основные цвета, а также оранжевый. Эту относительно недавно появившуюся модификацию относят к категории слаботочных.

При монтаже изделия нужно учитывать его особенность: выводы у него нетипично длинные и достигают нижней части корпуса. Таким образом, улучшается теплоотвод.

Главное назначение 3014 – модули и ленты декоративной подсветки. Нередко диоды применяют при производстве автомобильных ламп и настольных приборов.

Характеристики светодиода 2835

Из всех типов SMD светодиодов модель является самой мощной: излучает примерно на 20% больше света, чем 5730. Так можно уменьшить энергопотребление. Однокристальный прибор производят в трех версиях разной мощности. Он излучает белый свет разной температуры. По размерам близок к элементу 3528, но имеет круглую линзу.

Этот вариант наиболее популярен, так как применяют его при изготовлении буквально любых осветительных приборов: ламп на улице, прожекторов, бытовых светодиодных светильников. А это означает большое количество подделок, где вместо одноваттного диода устанавливают элемент меньшей мощности.

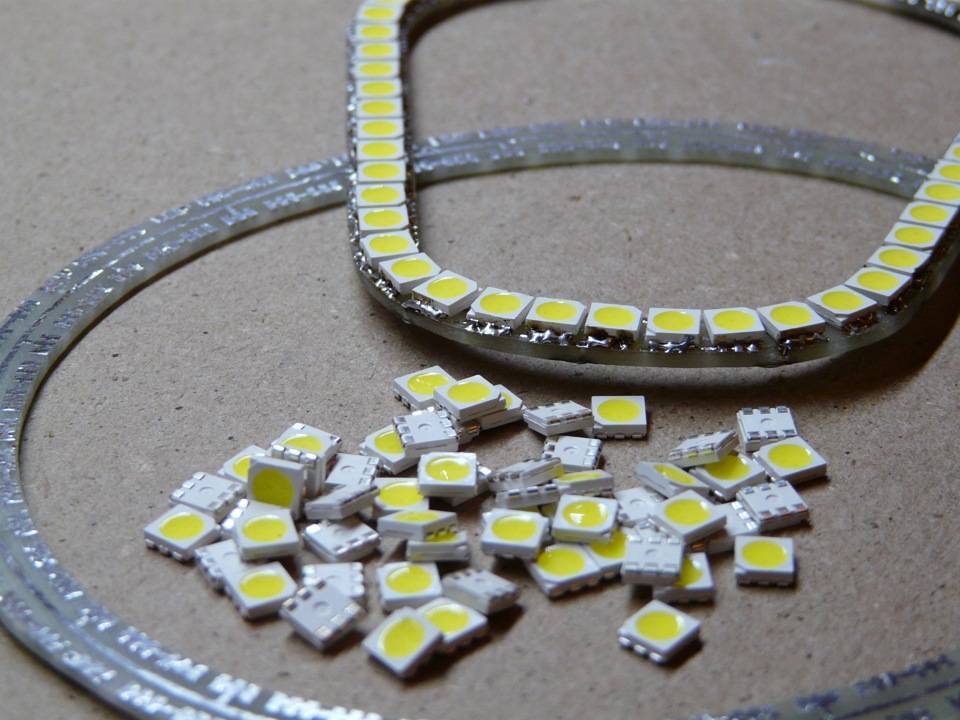

Конструкция и область применения SMD 5050

Светодиодная лента по своей сути представляет гибкую плату, по определенной схеме сверху запаяны элементы электронного формата (сопротивления и светодиоды), снизу обычно приклеивается скотч двухсторонний, посредством которого и осуществляется последующий монтаж. Светодиодная лента smd 5050 определяет, что размер светодиода составляет 5,0 х 5,0 мм. Конструкция ленты отличается повышенной гибкостью, что позволяет ее использовать при интересном и оригинальном оформлении конструкций сложных геометрических форм, автомобилей, фонтанов, рекламных элементов, фасадов зданий.

Лента светодиодная 5050 имеет различные варианты исполнения по защите от проникновения влаги, что позволяет найти и подобрать решения под индивидуальные потребности:

Изделие с лаковым покрытием, которое позволяет получить высокую степень защиты от случайных брызг, такие варианты устанавливаются в сухих помещениях (подсветка внутри помещения);
Защиты компаундом (сплошной слой). Обеспечивает повышенную защиту от прямого воздействия влаги, применяется в обустройстве бани, ванных комнат, душевых кабин;
Лента в защитной трубке ПВХ с дополнительным эпоксидным покрытием. Такая конструкция имеет полноценную герметичность, что позволяет ее устанавливать даже в емкости с водой.

Применение SMD светодиодов

Используют светодиодные лампы настолько широко, что перечислить все сферы применения невозможно.

Чаще всего приборы такого рода встречаются в следующих изделиях:

карманные и тактические фонарики – здесь ставят светодиодные лампы в 6 вольт;
лампы и поворотники на автомобилях;
бытовые осветительные изделия разных видов;
декоративная подсветка, монтируемая как внутри здания, так и снаружи, применяют кристаллы, генерирующие разный цвет;
вывески, указатели, светофоры, рекламные щиты;
необыкновенно популярны SMD светодиоды в ландшафтном дизайне, элементы не боятся вибрации и низкой температуры, что позволяет организовать самые интересные варианты подсветки;
слаботочные модификации активно используют для индикации.

В каждом случае подбирают диоды необходимой мощности. При этом учитывают цвет светового потока.

Как не допустить ошибок при подключении

Если нет резистора, светодиоды запрещается подключать к источнику питания. Если используется 1 резистор, можно выполнить только последовательное подключение элементов одинакового типа. Когда используется диод на трех кристаллах, подключение каждого выполняется через отдельный резистор и соединяется с аналогичным диодом в следующем модуле.

Запрещено подключать между собой элементы, которые отличаются нагрузочными характеристиками. Например, подключение светодиодов 5050 и 3528 друг с другом недопустимо. Если будет использован резистор с неподходящими характеристиками, это спровоцирует увеличение нагрузочного тока на светодиод, что негативно отразится на его сроке службы.

Требования к подключению

Устанавливать диоды можно на любой поверхности: на бетонном потолке, оклеенном обоями, на пластиковой панели, рядом с натяжными пленками. Благодаря хорошему теплоотводу исключается возможность повредить материал. Но хотя монтаж приборов весьма прост по сравнению с выводными, установка требует выполнения нескольких рекомендаций:

чтобы подключить изделие к источнику питания, нужно использовать драйвер, в противном случае светодиод может выйти из строя или работать в некорректном режиме;
если используют только 1 резистор, элементы следует соединять последовательно, чтобы избежать разброса параметров;
запрещается соединять последовательно диоды с разными показателями по рабочему току, в этом случае часть элементов будет светить тускло;
при слишком высоком токе светодиод перегревается и перегорает, соответственно, допускается установка резистора только с достаточным сопротивлением.

Если предполагается монтаж садовой подсветки, следует выбирать изделия, защищенные от действия влаги и пыли.

Применение ленты

Применение светодиодной ленты SMD 3528 весьма широкое. Ее используют как для внешнего, так и для внутреннего освещения. Перечислим некоторые сферы:

основное освещение комнаты;
зонирование помещения;
ландшафтный дизайн;
автомобильная подсветка;
уличная реклама;
архитектурные элементы;
аквариумы, бассейны, сауны.

Лента SMD 3528 отлично монтируется в подвесной потолок по контуру или в карниз, создавая отражение. При правильном расчете мощности, светового потока вполне может хватить для основного освещения. Часто применяется для создания отдельных зон – разделение в детских комнатах или кухнях-студиях. Подсветка контуров мебели, ниш, полок – любые дизайнерские идеи с легкостью воплощаются с помощью led.

Пример освещения комнаты светодиодной лентой SMD 3528

В коммерческом освещении устройство также нашло свое место, ведь разнообразие видов, о котором мы поговорим дальше, позволяют использовать его на улице, во влажной среде бассейнов и саун, на фасадах сооружений, а также в интерьерах клубов, баров и ресторанов. Подсветка рекламных щитов, колонн, вывесок заведений – все это доступно с помощью гибкой светодиодной платы.

Автомобилисты не забывают применять ее для подсветки, как внутри, так и снаружи машины. Питается лента от напряжения 12В, поэтому ее удобно подключать к автомобильному аккумулятору. Разберем подробно характеристики SMD 3528, чтобы определиться со всеми достоинствами и недостатками.

Лазерные диоды

И напоследок еще об одном типе, который нельзя отнести ни к индикаторным, ни к осветительным LED, – лазерный диод. Собственно, светодиодом его можно считать с натяжкой, поскольку по технологии производства он не имеет ничего общего с обычными LED.

Лазерные диоды

Лазерные диоды представляют собой особым образом обработанные полупроводниковые кристаллы, которые при подаче напряжения генерируют очень узкий пучок света. При этом образцы нового поколения позволяют получить угол расхождения луча в пределах 5-10⁰. Встречаются как модели, работающие в видимом диапазоне, так и вне его (УФ и ИК).

Лазерные диоды

Широкое применение эти диоды нашли в лазерных указках, целеуказателях, DVD-приводах, оптических компьютерных мышах, линиях оптоволоконной связи.

Характеристики при пайке SMD 5050

Очень часто возникает среди любителей вопрос, «как правильно паять диоды SMD 5050». Для меня сложного в этом уже ничего нет. Но Для полной картины приведу ряд тезисов, которым нужно следовать, чтобы получить качественный результат быстро, без переделок.

Паять SMD 5050 следует не более одного раза
Не давите сильно на корпус
Запрещено переворачивать монтажную плату до момента, пока полностью не остынет припой
В своей работе используйте только низкотемпературную паяльную пасту
В ручном режиме температура паяльника не должна превышать 300 градусов по Цельсию
Максимальное время пайки составляет не более 2-3 секунд

Оригинальный datasheet LED SMD 5050

LED 5050 — матрица из трех кристаллов, каждый из которых является базовым элементом 3528. В полный перечень параметров входят:

технические характеристики;
оптико-электронные показатели;
диаграммы спектрального излучения, зависимости тока от напряжения, распределения и прочих особенностей светового потока.

Полный список параметров нужен только специалистам — исследователям и производителям. Для домашнего мастера вполне достаточно знать технические характеристики. В их число входят:

прямой ток — 20 мА на каждый кристалл;
импульсный ток — 100 мА на каждый чип;
прямое напряжение — 3,2-3,4 В;
рассеиваемая мощность — 70 мВт на каждом кристалле;
угол рассеивания (половинной яркости) — 120°;
температура на p-n переходе — 110°;
рабочий диапазон температур — от -40° до +65°;
допустимая температура при хранении элементов — от -55° до +100°;
условия пайки — до 300° в течение 2 сек.

Три кристалла соединяются параллельно. Размер светодиода составляет 5 на 5 мм, поэтому расстояние между соседними контактами всего 0,7 мм. Это значительно упрощает процесс пайки и снижает время нагрева.

Срок службы SMD 5050 зависит от цвета и условий эксплуатации. Для белых компонентов он составит 50000 часов, синие и зеленые способны работать до 70000 часов. Самыми долговечными являются красные и желтые образцы, которые могут работать до 90000 часов. Необходимо учитывать, что эти показатели достигаются только в благоприятных условиях, близких к оптимуму. Гарантийный срок, установленный большинством производителей, составляет 2 года, что в пересчете на непрерывную работу составляет всего 17,5 тыс. часов.

Инструкция монтажа светодиодов

На производстве для монтажа используется групповая пайка. С помощью специального механизма светодиоды устанавливаются на плату, которая покрыта пастой. Следующий этап отправка в печь. Здесь паста под воздействием высокой температуры распадётся на 2 элемента: флюс и припой. После выполнения своих функций флюс испарится, а припой останется на дорожках платы и контактах, обеспечив качественное соединение элементов с подложкой.

Для установки светодиодов своими руками применяется паяльник. Здесь следует учесть следующие правила:

температура жала не должна превышать 300°;
перед началом работы определите полярность;
время контакта – не более 9 секунд, иначе может произойти перегрев кристалла, что негативно отразиться на характеристиках или спровоцирует перегорание;
в момент пайки температура корпуса не должна превышать 260°.

Результат правильно установленных на ленту светодиодов с помощью паяльника.

Если нет паяльника или навыков работы с ним, для монтажа можно использовать специальный строительный фен. Эта технология применяется на производстве с применением паяльной пасты.

Расшифровка маркировки SMD светодиодов

Марки светодиодов обозначают для того, чтобы сделать их применение более удобным. Используются для этого только 4 цифры, так что «разгадать» обозначение несложно.

Устройства классифицируют по размерам, и маркировка, по сути, указывает на величину изделия. Цифры обозначают длину и ширину в миллиметрах. Например, модель 3528 имеет размеры 3,5*2,8 мм. Остальные сведения о приборе можно получить из инструкции.

Важно! Изучать инструкцию полезно, поскольку многие китайские производители устанавливают в типичный корпус чипы меньшей мощности. При этом легко приобрести светодиод мощностью в 0,1 Вт вместо 1 Вт

Цветовая температура

Данная характеристика выведена по аналогии цветовосприятия разогреваемого металла. Численные пределы размещены в рамках от 800 до 7500 и измеряются в Кельвинах (К). Наиболее низким показателем обладает красный свет – около 800 К, соответственно, наиболее высокий – у холодного синего.

Для освещения применяется белый свет. Цветные светодиоды в основном используются в декоративных и индикационных целях. Белый цвет по критериям цветовой температуры разделяется на три подкатегории:

Теплый – 2700 – 3500 К.
Нейтральный – 3500 – 5300 К (наиболее сбалансированный для восприятия).
Холодный – 5300 – 7500 К.

Подключение SMD5050 на 3 кристалла

От обычных диодов SMD5050 отличается тем, что состоит из 3 кристаллов белого света, поэтому имеет 6 ножек. То есть он равен трём SMD2835, сделанным на этих же кристаллах.

При параллельном включении с использованием одного резистора надежность будет ниже. Если один их кристаллов выходит из строя, то увеличивается сила тока через оставшиеся 2. Это приводит к ускоренному выгоранию оставшихся.

При использовании отдельного сопротивления для каждого кристалла, выше указанный недостаток устраняется. Но при этом в 3 раза возрастает количество используемых резисторов и схема подключения светодиода становится сложней. Поэтому оно не используется в светодиодных лентах и лампах.

Схема подключения

Светодиоды smd по схеме и способу подключения не отличаются от аналогичных образцов. На каждом отдельном элементе напряжение составляет 3,5V, соответственно, подключать нужно только последовательно с обязательным использованием соответствующего резистора.

Есть разница в подключении монохромных и RGB образца. Если первые подключают последовательно каждый модуль по порядку, то во втором – также последовательно, но каждый отдельный цвет сразу из 3-х модулей. И в том, и в другом случае обязательно применение токогасящего резистора – по одному на каждую цепь.

У такого способа подключения есть только один минус – если вышел из строя один светодиод, гаснет вся цепь. То же самое наблюдается, если резистор перегорел. Это напоминает старые советские гирлянды, когда приходилось прозванивать каждую лапочку в поисках перегоревшей.

SMD светодиоды – что это такое

LED SMD – светодиодные лампы поверхностного монтажа. Главное их отличие от обычных диодов – способ установки, что обуславливает конструкционные особенности. В стандартном выводном варианте имеются длинные выводы для установки лампы через отверстия в плате. В SMD устройстве есть только контактные площадки – планерные выводы, поэтому изделие закрепляют прямо на плату. Этот способ и называют поверхностным монтажом. Установка диодов очень проста и может выполняться неспециалистом.

Такое решение имеет еще один существенный плюс. Характеристики SMD светодиодов включают большую световую мощность при низком потреблении электричества. Однако реализация такого достоинства требует очень хорошего теплоотведения. Массивные короткие выводы более эффективны и лучше отводят тепло. Кроме того, диод практически сидит на плате и передает тепло и ей.

SMD светодиоды более устойчивы к вибрациям и механическим повреждениям за счет более плотной «посадки».

Выбор светодиодной ленты rgbw

При выборе светодиодной ленты нужно будет произвести расчет параметров мощности, необходимой для работы, определить уровень яркости, а также внимательно изучить все данные о производителе. Рекомендуется отказаться от малоизвестных китайских производителей, так как качество такой продукции оставляет желать лучшего.
