Правила применения тепловизора
Главная задача тепловизионного обследования – безошибочно выявить потери тепла и дефекты в работе инженерных систем, а также обнаружить возможные слабые места жилого объекта на этапе строительства.
Тепловизионная диагностика зданий включает:
- обследование в длинноволновой ИК-области спектра в диапазоне 8-15 мкм;
- построение температурной карты исследуемых предметов и поверхностей;
- мониторинг динамики тепловых процессов;
- точный расчет тепловых потоков.
Проверку жилого объекта выполняют как снаружи, так и внутри здания. В первом случае инфракрасная съемка позволяет обнаружить грубые дефекты инфильтрации воздушных потоков через ограждающие конструкции дома и дефекты теплоизоляции. Во втором — выявить ошибки в функционировании отопительной системы и сети электроснабжения.
Проводить тепловизионную диагностику лучше в холодную пору, когда разница температурных показателей на улице и в доме составляет больше 10 градусов по шкале Цельсия
Чем выше перепад температур, тем точнее результаты проверки. Кроме того, чтобы получить корректные данные, обследуемый жилой объект должен бесперебойно отапливаться не меньше 2-х суток. В летний период обследовать здание тепловизором практически бесполезно из-за минимальной разницы температур.
Проверка зданий приемниками теплового излучения показывает распределение температурных полей по поверхностям предметов или конструкций в конкретный момент времени. Поэтому проведение съемки инфракрасной камерой сильно зависит от ряда условий, соблюдение которых критично для получения корректных результатов.
На работу прибора влияет сильный ветер, солнце и дождь. Под их воздействием дом будет охлаждаться или нагреваться, а значит проверку можно считать неэффективной. Обследуемые конструкции и поверхности не должны находиться в зоне попадания ярких прямых лучей солнца или отраженного излучения в течение 10-12 часов до старта тепловизионной диагностики.
Дверные и оконные блоки рекомендовано сохранять в фиксированном положении 12 часов перед съемкой инфракрасной камерой и в процессе проверки здания.
До начала обследования дома на устройстве необходимо выставить базовые настройки, а именно:
- установить нижний и верхний предел температуры;
- настроить диапазон тепловизионной съемки;
- выбрать уровень интенсивности.
Другие показатели регулируют в зависимости от типа теплоизоляции, материалов стен и перекрытий. Энергоаудит частного дома начинают с проверки фундамента, фасада и крыши здания.
На этом этапе очень важно провести тщательную диагностику, поскольку участки на одной плоскости значительно отличаются и приемники теплового излучения обязательно это покажут. После проверки внешней части приступают к диагностическим мероприятиям внутри жилого здания
Здесь выявляют около 85% всех строительных дефектов и неисправностей инженерных систем
После проверки внешней части приступают к диагностическим мероприятиям внутри жилого здания. Здесь выявляют около 85% всех строительных дефектов и неисправностей инженерных систем
Съемку проводят в направлении от оконных блоков к дверям, неспешно исследуя все технологические проемы и стены. При этом двери между комнатами оставляют открытыми, чтобы стабилизировать потоки нагретого воздуха и свести к минимуму вероятность погрешностей при измерениях.
Стены на время внутренней термографии здания необходимо освободить от ковров и картин, отслоившихся старых обоев и прочих предметов, которые препятствуют прямой видимости исследуемого объекта.
Дома, оснащенные радиаторами отопления, принято снимать только с внешней стороны. Диагностику фасадов проводят при благоприятных погодных условиях – отсутствии влажного тумана, задымленности, атмосферных осадков.
Специфика обследования тепловизором деревянного дома
Тепловизором можно найти утечку в коммуникациях.
Некоторые обследуемые объекты имеют особую специфику проведения сбора статистических данных. К ним относятся срубы разных видов (дома, бани). О том, как провести наружное утепление стен деревянного дома мы уже писали. Подобные помещения имеют значительное количество зон, которые требуют тщательного обследования:
- обвязка фундамента;
- межвенцовые щели;
- угловые части здания;
- откосы;
- конек крыши.

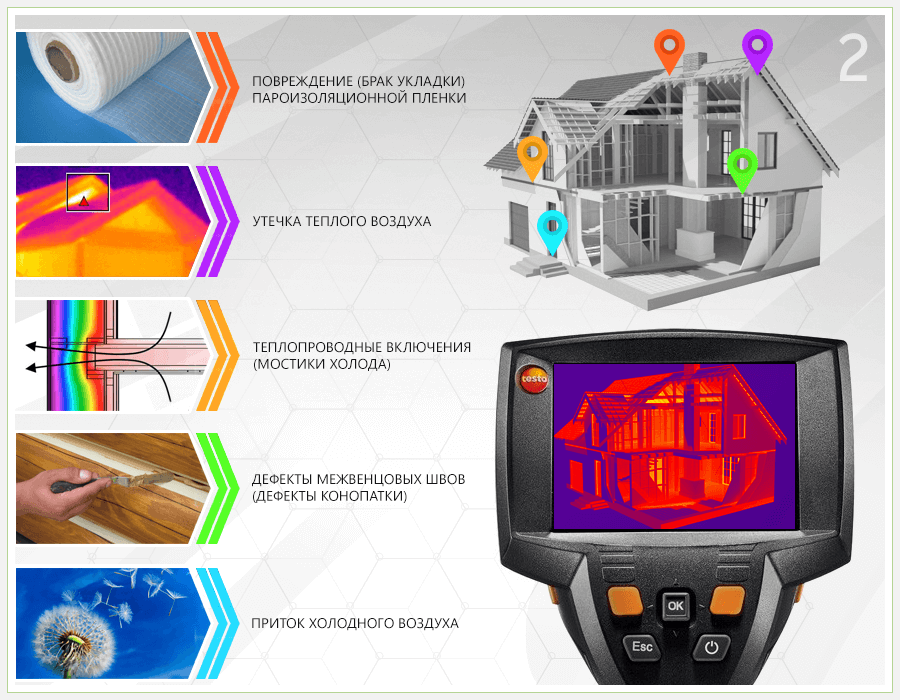

Обследование тепловизором деревянного дома обычно выявляет на термограммах все проблемные места. На таких снимках деревянных строений можно увидеть щели и отверстия, невидимые невооружённым глазом. Проверять дом должен человек понимающий – эксперт, который способен дать оценку полученным данным и предложить решение проблемы. К примеру, дефекты межвенцовых швов могут объясняться браком межвенцового уплотнителя, решение – повторная конопатка.
Тепловой аудит деревянного дома производится по аналогии с другими зданиями. Сначала проводят диагностику фасада здания, фундамента и кровли. После этого переходят к проверке дома изнутри. Помимо основного назначения, строительные тепловизоры могут выполнять ряд дополнительных функций. Осмотр дома тепловизором поможет выявить скрытые проблемы, такие как:
- прорыв горячего или холодного водопроводов;
- засоры в сточных трубах;
- дефектные узлы электрических цепей.
Также они могут применяться при проведении ремонтных работ близ скрытых объектов с высокой температурой, например, системы водяного тёплого пола. Некоторые модели также позволяют определить повышенную влажность и её источник. Стоит отметить, что точность данных после проверки частного дома тепловизором во многом зависит от качества используемого оборудования.
Устройство и принцип работы
Чувствительным элементом любого тепловизора является датчик, преобразующий инфракрасное излучение от различных объектов неодушевленной и живой природы, а также фон в электрические сигналы. Полученная информация преобразуется устройством и воспроизводится на дисплее в виде термограмм.
Все живые организмы вырабатывают тепловую энергию в результате метаболических процессов, что хорошо видно на оборудовании
В механических устройствах нагрев отдельных составных частей происходит из-за постоянного трения в точках соединения движущихся элементов. Электротехническое оборудование и системы теплопроводящие детали.
После наведения и съемки объекта ИК-камера мгновенно формирует двухмерное изображение, содержащее полную информацию о показателях температуры. Данные могут быть сохранены в памяти самого устройства или на внешней подставке, или их можно передать через USB-кабель на ПК для детального анализа.
Некоторые тепловизионные камеры имеют встроенные интерфейсы для мгновенной беспроводной передачи цифровой информации. Тепловой контраст, записанный в поле зрения камеры, позволяет отображать сигналы на экране устройства в черно-белом или цветном оттенках серого.
На термограммах отражена интенсивность инфракрасного излучения исследуемых конструкций и поверхностей. Каждому отдельному пикселю соответствует определенное значение температуры.
Неоднородность теплового поля выявляет погрешности инженерных конструкций дома и дефекты строительных материалов, недостатки теплоизоляции и некачественный ремонт
Более светлые области будут отображаться на черно-белом экране тепловизора. Все холодные предметы будут практически неотличимы.
На цветном цифровом дисплее области, выделяющие больше тепла, чем другие, будут светиться красным. По мере уменьшения интенсивности излучения спектр смещается в сторону пурпурного цвета. Более холодные участки будут отмечены на термограмме черным цветом.
Чтобы обработать результаты, полученные тепловизором, просто подключите устройство к персональному компьютеру. Это позволит вам скорректировать цветовую палитру на термограмме, чтобы вы могли лучше видеть требуемый диапазон температур.
Современные многофункциональные устройства оснащены специальной детекторной матрицей, состоящей из огромного количества очень маленьких чувствительных элементов.
Инфракрасное излучение, захваченное объективом камеры, будет проецироваться на эту матрицу. Эти инфракрасные камеры способны определять температурный контраст 0,05-0,1 ºC.
Большинство моделей тепловизионных камер оснащены жидкокристаллическим дисплеем управления для просмотра информации. Однако качество экрана не всегда свидетельствует о высоком уровне инфракрасного оборудования в целом.
Главный параметр – мощность микропроцессора, используемого для кодирования полученных данных. Скорость обработки имеет решающее значение, поскольку снимки, сделанные без штатива, могут быть размытыми.
Работа тепловизоров основана на определении разницы температур между общим фоном и объектом и преобразовании полученных данных в графическое изображение, видимое человеческим глазом
Еще один важный параметр – разрешение матрицы. Устройства с большим количеством чувствительных элементов создают более качественные 2D-изображения, чем тепловизионные устройства с более низким разрешением матрицы детекторов.
Это различие объясняется тем, что чувствительная ячейка имеет меньшую площадь поверхности, чем исследуемый объект. В графике высокого разрешения оптический шум практически незаметен.
Что такое тепловизионное обследование

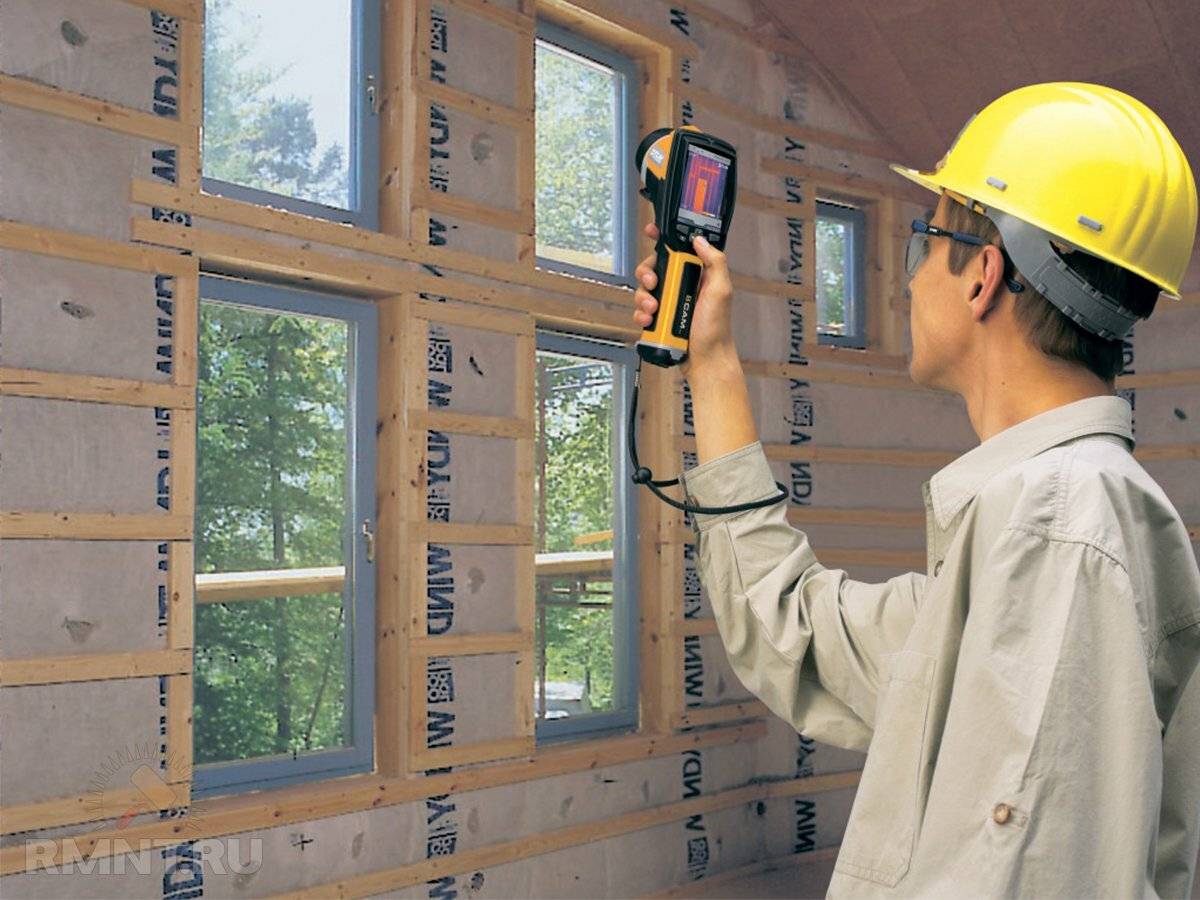

Тепловизор для обследования зданий представляет собой небольшое компактное устройство, которые может отслеживать распределение температуры в окружающей среде.
Разница температур при тепловизионном обследовании позволяет установить наличие трещин и дефектов в конструкции здания (будет видна утечка более теплого воздуха). С помощью тепловизора можно также найти скрытую проводку, проверить качество теплоизоляции и так далее.
Это исследование может касаться многих аспектов исследования построек или оборудования.
️ Можно проводить тепловизионное обследование жилого дома, отдельных стен или потолков, мест стыка, силового оборудования, линий коммуникации и так далее.
Провести тепловизионное обследование могут как частные компании, так и обычные люди — достаточно лишь купить тепловизоры для обследования зданий и сооружений.
Применение методики ТВО позволяет с легкостью решить следующие инженерные задачи, которые без тепловизоров решить бы было крайне сложно:
Контроль качества строительства
По завершении работ может оказаться, что из-за ошибок строительства в стенах могли образоваться небольшие щели, пропускающие воздух. Причины появления этих недостатков могут быть различными — нарушение герметичности швов, некорректная установок окон или дверей и так далее. Тепловизионное обследование стен позволит с легкостью обнаружить эти недостатки.
Поиск утечек в тепловых трубах (горячих, холодных)
Для доставки теплой или горячей воды в здание применяются трубы, которые монтируются в стены. Бывает так, что трубы растрескиваются и приходят в негодность, что приводит к образованию утечки. Тепловизионное обследование квартиры позволит оперативно найти источник протечки, чтобы инженер смог быстро выполнить ремонт или замену поврежденного фрагмента трубы.
Выявление слабых мест в системах коммуникаций
Тепловизионное обследование зданий и сооружений часто заказывают не только при возникновении аварии, но и в профилактическом порядке. Это позволяет оперативно выявить проблемные участки на этапе, когда инженерная коммуникация в целом работает нормально.
Именно поэтому профилактическое тепловизионное обследование зданий имеет большую практическую пользу.
Поиск скрытой проводки и коммуникаций в стенах
Бывает так, что человек хочет провести ремонт здания, однако он не знает или не помнит точное расположение проводки или инженерных коммуникаций (например, дом достался человеку по наследству).
В таком случае перед ремонтом рекомендуется провести тепловизионное обследование частного дома, которое выявит всю скрытую проводку и коммуникации.
Требования к специалисту, который проводит диагностику тепловизором
Если проверить частный коттедж, дачный домик или пристройку можно самостоятельно — зачастую достаточно убедиться, что нет явных изъянов в теплоизоляции — то полноценный энергоаудит с точным выявлением каждого дефекта должен проводить специалист. Он точно знает, как правильно пользоваться тепловизором, каким нормативным документам (СНиПы, ГОСТы) должны соответствовать результаты, как их интерпретировать.
Человек, проводящий обследование тепловизором, соответствует следующим требованиям:
- он точно знает, как функционирует устройство, как и для чего меняются настройки;
- у него есть все требуемые допуски и лицензии;
- прибор, которым специалист обследует здание или сооружение, должен быть проверен, о чем свидетельствует соответствующая отметка в техпаспорте;
- специалист знает, что не стоит проводить проверку во время дождя или снега — сильные осадки способны исказить результат;
- аудитор в точности соблюдает требования к условиям наружной, внутренней температуры;
- если проверка проводится повторно, расстояние от объектива до объекта сохраняется прежним.
Важное свидетельство профессионализма аудитора — его допуск к платным проверкам обязательно должен содержать цену предоставляемой услуги
Тепловизор или пирометр?
Промышленные пирометры и современные тепловизоры различаются функционалом. Инфракрасный термометр первого устройства измеряет температуру в одной точке, в тепловизорах предусмотрено отображение многоцветной двухмерной картинки по распределению тепла.
Преимущества тепловизионных устройств:
объединяют функции пирометра и видеокамеры с передачей изображений;
компактные размеры тепловизоров с камерой для квартир и домов;
работают в широком диапазоне температур;
Новые модели тепловизоров подключаются к смартфонам. С помощью приложения, устанавливаемого на смартфон видеокамера прибора формирует детальную тепловую картину на экране.
Для приобретения тепловизоров жители Москвы могут обращаться за консультацией к специалистам салонов по продаже измерительного оборудования. Некоторые модели имеют функцию выбора отображения температуры – по Цельсию или Фаренгейту, а также режима работы и отображения
Мобильный тепловизор
Тепловизор для мобильных устройств позволяет легко обнаруживать не только изъяны в стенах, крыше. С его помощью также можно проверить наличие злоумышленников на территории загородного дома, обнаружить животных, например, на охоте. Прибор выдает детализированную термограмму или картинку в зависимости от выбранного способа подачи изображений.

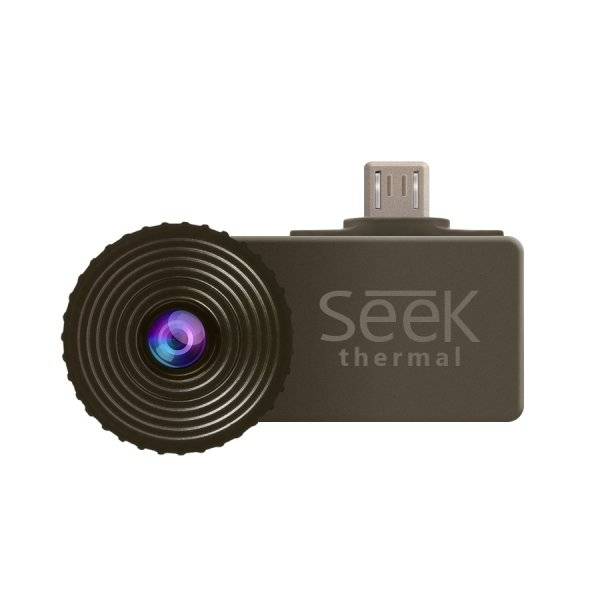

Например, тепловизионная камера SeekThermal Compact Pro может определить, как давно припаркована стоящая за воротами машина (определяется температура шин), найти поврежденную деталь и записать информации на видео.
Тепловизоры становятся настоящими помощниками в повседневной жизни, когда требуются быстрые и достоверные исследования по ремонту и строительству.
Тест тепловизоров среднего ценового сегмента для обследования объектов
Имеет лестные отзывы тепловизор Flukе Tі32. Устройство характеризуется разрешением детектора 320х240р, экрана – 640х480р, тепловой чувствительностью 0,045 °С. Тепловизор идеально подходит для обследования жилых, общественных и типовых промышленных строений. Для объектов повышенной ответственности лучше использовать высокотехнологичное оборудование.
Тепловизор Flukе Tі32 характеризуется высокой точностью передачи данных, поэтому применяется для обследования сложных объектов
Благодаря наличию функции «картинка в картинке» удается объединить инфракрасное изображение со снимками в реальном диапазоне, что позволяет быстро определить отклонения в состоянии объекта. Для получения качественных снимков используются сменные объективы: телескопический – для дальнего расстояния, широкоугольный – для близкого. Стоимость тепловизора Flukе составляет 390 тыс. руб.
Легким, компактным и простым в управлении является устройство Flіr E8. Прибор характеризуется высокой точностью передачи данных, поэтому применяется для обследования сложных объектов, систем отопления и вентиляции в многоэтажных домах. Однако не подходит для крупных промышленных строений.
Разрешение экрана и детектора тепловизора «Флир» составляет 320х240 пикселей. Прибор улавливает температуру в диапазоне от -20 до 250 ºС. Устройство характеризуется тепловой чувствительностью 0,06 ºС. Питание осуществляется от двух батареек, которые обеспечивают работу прибора в течение 4 часов. Купить оборудование можно за 400 тыс. руб.
Стоимость тепловизора Flukе составляет около 390 тыс. руб Flіr E8
К устройствам повышенной эффективности относится модель Flukе TіS 75, которая характеризуется расширенной программной начинкой. Тепловизор отличается высоким разрешением детектора и экрана, составляющим 320х240р. Для камеры видимого диапазона данный параметр равен 5 Мп. Устройство имеет тепловую чувствительность 0,08 ºС. Наличие возможности ручной фокусировки позволяет выполнять при помощи прибора качественные снимки на расстоянии 15 см.
Тепловизор имеет внутреннюю память объемом 8 Гб для записи видео. Благодаря особой опции к нему можно прикрепить голосовые и текстовые комментарии. Прибор может объединять все элементы в единый файл, что не требует упорядочивания большого массива изображений. Питание осуществляется от литий-ионных батареек, которые оснащены светодиодным индикатором, сообщающим об уровне заряда. Купить такой тепловизор можно за 490 тыс. руб.
Тепловизионное обследование или как сэкономить на отоплении
Профессиональное тепловизионное обследование домов и коттеджей. Поиск утечек тепла и точек проникновения холода с помощью тепловизионного оборудования. Обнаружение перегревов электрических цепей и нерационального использования отопительных приборов. Здесь вы можете узнать полную стоимость обследования дома с помощью тепловизора и оставить заявку на обследование. Мы готовы выехать к вам прямо сейчас, в любую точку Москвы и смежные регионы в радиусе 150 км.
- Стоимость тепловизионного обследования
- Основные причины тепловых утечек
- Работа с тепловизором
- Алгоритм проведения тепловизионного обследования
ТОП-10 тепловизоров для телефона и не только
Фото | Название | Рейтинг | Цена | |
---|---|---|---|---|
Тепловизоры Seek Termal | ||||
#1 | ![]() | Seek Thermal XR | 99 / 100 1 — голос | |
#2 | ![]() | Seek Thermal Reveal XR Camo | 98 / 100 | |
#3 | ![]() | Seek Termal Compact | 97 / 100 1 — голос | |
Мобильные тепловизоры Flir ONE | ||||
#1 | ![]() | Flir ONE Pro iOS | 99 / 100 | |
#2 | ![]() | Flir One Android USB-C | 99 / 100 | |
Другие модели тепловизоров | ||||
#1 | ![]() | Bosch GTC 400 C (0601083101) | 99 / 100 | |
#2 | ![]() | Condtrol IR-CAM 1 | 98 / 100 1 — голос | |
#3 | ![]() | Elitech П 1000ТВ | 97 / 100 | |
#4 | ![]() | Fluke TiS40 | 96 / 100 | |
#5 | ![]() | Testo 865 | 95 / 100 |
Какой тепловизор вы бы выбрали или посоветовали?
Принять участие в опросе
В списке ниже представлено несколько моделей тепловизоров, которые чаще всего используются для выявления проблем с теплом в помещении. Главная их задача — выявить места утечки или перегрева в помещениях. Большая часть из них в нашем списке — те, которые используются вместе с мобильным телефоном. Но есть и те, которые работают без подключения к смартфону. Посмотрим, какие модели сейчас представлены на рынке.

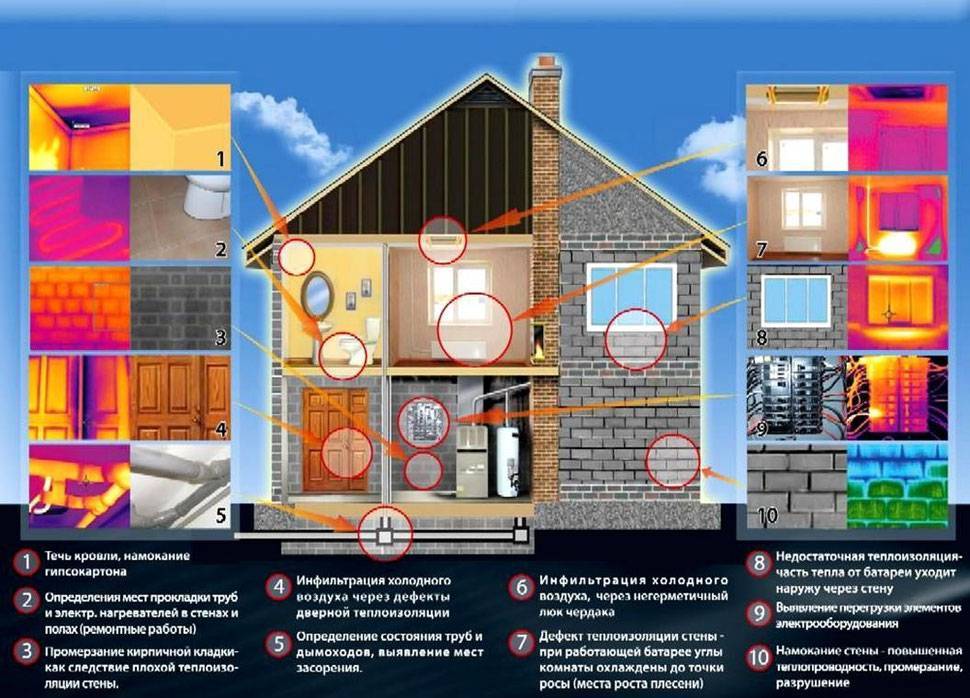

Какие проблемы может выявить тепловизор?
Широкое использование этот измерительный прибор получил благодаря универсальности получаемых данных. При помощи этого прибора можно провести различные виды аналитических работ, в том числе и:
- Провести анализ циркуляции воздуха внутри помещения.
- Выявить различные дефекты в конструкции. Сюда входят и трещины, которые могут быть незаметны при простом осмотре.
- Проанализировать состояние трубопровода и вентиляции.
- Обнаружить протечки, которые также нельзя увидеть при осмотре без специального оборудования.
- Выявить холодные мосты, образовавшиеся из-за плохой штукатурки. Очень часто именно они являются причиной скопления конденсата и холодного воздуха в помещении.
- Осуществить проверку балконов на наличие различных трещин и щелей, приводящих к потере тепла и разрушениям конструкций.

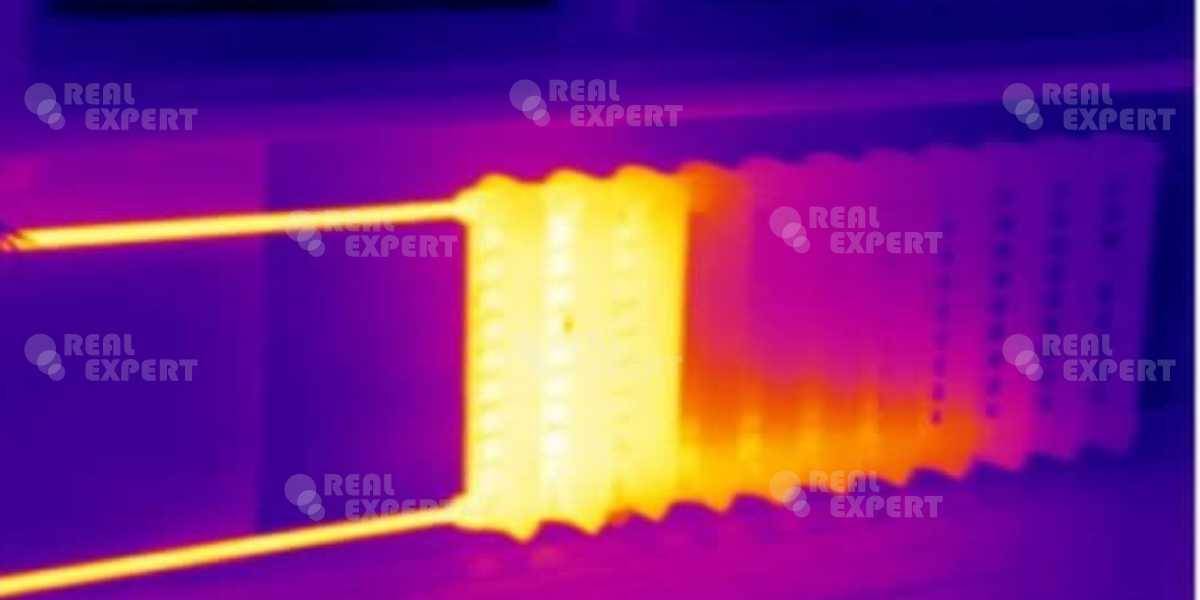

- Оценить качество работы отопительной системы. Также можно сделать выводы и об ее исправности.
- Выявить места с повышенной влажностью. Именно там чаще всего образовывается плесень, приводящая к заболеваниям и разрушению имущества.
Как видите, у тепловизора действительно большая область применения и одна такая проверка в вашем доме сможет выявить множество различных проблем. А вы уже сможете точно и конкретно заняться их решением, а не гадать что именно необходимо исправить.
Дополнительные возможности тепловизоров
Нужно отметить, что некоторые модели тепловизионного оборудования могут обладать расширенными возможностями (видеосъемка, Wi-Fi, компас и др), поэтому цена тепловизоров с одинаковой матрицей может сильно варьироваться.
- С помощью Wi-Fi вы можете управлять тепловизором через смартфон. В соответствии с вашей мобильной операционной системой вам понадобиться специальное приложение. Картинка с тепловизора будет передаваться на дисплей телефона и вам доступны некоторые функции анализа и управления.
- Электронный компас по координатам уточняет расположение исследуемого объекта, что в последствии упрощает анализ полученных данных.
- Видеокамера позволяет получить совмещенное изображение – наложение термограммы на видимую картинку.
Купить тепловизор, значит сделать первый шаг к решению целого ряда проблем на важных для вас объектах. Вы можете сделать заказ на нашем сайте или прийти к нам в магазин для получения более подробной консультации и непосредственного знакомства с оборудованием.
Настройка тепловизора
По умолчанию большинство приборов работают в автоматическом режиме, которого достаточно для получения общего представления о ситуации. Авторежим дает черновую термограмму. Для более точного изучения деталей, выявления нюансов необходима ручная настройка тепловизора. Используемый режим зачастую отображается в верхнем правом углу экрана.
Ручной выбор параметров не представляет большой сложности, главное — разобраться в предназначении кнопок, пунктов меню. Подробности того, как настроить тепловизор, содержатся в инструкции, идущей с конкретной моделью. Для примера рассмотрим измерители производства Fluke.
Авторежим включается по умолчанию, он отображается сверху справа как AUTO. Для перехода в ручной режим нужно нажать кнопку F2 и выбрать MANUAL. Другой способ переключения — нажать и удерживать несколько секунд кнопку F1.
В ручном режиме MANUAL можно снова нажать F2 для выбора уровня LEVEL и диапазона SPAN. Выбрав настройку, снова нажимаем эту же кнопку, чтобы выбрать увеличение INCREASE или уменьшение DECREASE параметра.
Ручной режим помогает:
- определить место нагрева электрооборудования — для этого диапазон SPAN ставится на минимум, а уровень LEVEL увеличивается до тех пор, пока на картинке не останется лишь необходимая видимая область;
- повысить контрастность термограммы, когда известна разница температур между изолированным и неизолированным местом — для этого в SPAN задается эта температурная разница, а в LEVEL — температура изолированной стены;
- определить, когда температура в постоянно изменяющейся системе достигает определенного уровня, например, в паровой ловушке;
- получить четкое изображение, несмотря на мешающие посторонние объекты, которые можно обойти ручными настройками.
Для более полного охвата ситуации рекомендую сохранять термограммы как ручного, так и автоматического режима. Автонастройки показывают общий контекст ситуации, а ручные — более конкретное содержание проблемы.
Классификация тепловизоров по температурному порогу
Всю серию тепловизорной техники можно условно разделить на 3 категории:
- Низкотемпературные
- Среднетемпературные
- Высокотемпературные
Как понятно, температурная категория определяет диапазон нагрева, на который реагирует сенсор.
Низкотемпературный тепловизор – приборы этой серии способны фиксировать температурные колебания в пределах от –20 до +120 С. Температурный диапазон может несколько различаться от модели к модели, но не сильно существенно.
Тепловизоры из данной категории обычно называют «строительными». Подобные модели часто используются для теплового аудита сооружений. Низкотемпературную тепловизорную технику можно использовать и во многих других сферах, где необходима термография объектов с нагревом до 120 С.
Среднетемпературный тепловизор – к этой категории относятся устройства с сенсором, который различает температуру в пределах от +40-100 до +400-600 С.
Тепловизоры с подобным температурным диапазоном принято называть «промышленными». Устройства теплового визирования этого класса активно применяются при диагностике различных узлов и агрегатов.
Промышленный тепловизор быстро вычислит изношенные электроконтактные элементы, проблемные подшипниковые узлы и многие другие компоненты, которые требуют замены или сервисного обслуживания.
Тепловизоры с высоким температурным порогом часто используются для контроля технологических процессов термообработки и даже плавки металла.
Топ 10 вопросов от пользователей тепловизоров
Задайте свой вопрос специалисту по обследованию тепловизором Задать вопрос
То, какую температуру регистрирует тепловизор, зависит от приобретенного устройства. Они бывают стационарными и переносными, а также наблюдательными и измерительными.Стационарные модели
зачастую обладают наибольшим температурным диапазоном. Они используются в промышленности, где нужно следить за горячими технологическими процессами. Такие приборы «видят» до +2000 градусов Цельсия. Они охлаждаются жидким азотом.
Переносные модели
более компактные. То, при какой температуре работают тепловизоры такого типа, зависит от класса. Они могут быть бытовыми, имеющими предел до +150°C, строительными, верхняя отметка которых +350°C, промышленными и высокотемпературными с пределом выше +1000°С. Нижняя граница в разных аппаратах составляет -20…-50 градусов.
Все описанные устройства относятся к измерительным, поскольку они определяют точную температуру.
В отличие от измерительных наблюдательные модели
отличаются небольшим диапазоном, но высокой чувствительностью. Зачастую они формируют монохромное изображение, поскольку главная их цель — дать четкую картинку, на которой отображаются люди, животные или их температурные следы. Это оборудование применяется в охране, охоте, спецподразделениях для обнаружения посторонних, злоумышленников или добычи.
Тепловизионное обследование здания проводится с обеих сторон. Идеальный вариант — аудит, включающий 30% наружных снимков и 70% внутренних термограмм. Наиболее важны внутренние картинки, сделанные с максимально близкого расстояния от обследуемого объекта.
Инфракрасные камеры подходят для обследования любых отапливаемых помещений. Они определяют качество теплоизоляции, выявляют дефекты монтажа дверей, окон, электрических приборов. Это особенно полезно перед покупкой недвижимости.
Тип устройства влияет и на то, на каком расстоянии работает тепловизор. Наблюдательные приборы определяют животное или человека за сотни метров. Измерительные устройства требуют более близкого расположения к объекту измерения. Расстояние зависит от характеристик конкретной модели и используемых объективов. Обычно фокусный диапазон составляет от нескольких сантиметров до нескольких метров (в среднем не более 25).
Чтобы повысить дальность действия, применяется телеобъектив. Если же нужно обследовать длинное здание, но отойти так, чтобы оно целиком вошло в кадр, невозможно, используется широкоугольный объектив.
ИК-камера проверяет изменения температуры поверхности материала. Устройство подходит для обследования:
- дверей;
- дверных коробок;
- оконные рамы, их уплотнители;
- кровля;
- перекрытия;
- пол;
- стены.
Желательно перед тем, как использовать тепловизор, убедиться, что он расположен перпендикулярно по отношению к изучаемому объекту. Чтобы получить наиболее точный результат, объектив должен располагаться максимально близко к исследуемой точке, насколько позволяет фокус.
Да. Теплопроводность влажных материалов выше, чем у сухих. Это отображается на термограмме. Так определяются места протечек в коммуникациях, прорехи изоляции, области образования плесени без снятия отделки или покрытия.
Внутри помещений наиболее внимательно проверяются углы. Они всегда холоднее, чем середина потолка или стен. Приемлемой считается разница температур в углах и середине поверхности в 2-3 градуса. Если же на улице 0°C, внутри в центре стены 20°C, а в углах 8-12°C, то это говорит об отсутствующей или недействующей теплоизоляции.
При наружной проверке результаты искажаются во время плотного тумана или осадков. Капли воды поглощают инфракрасное излучение. Также информация будет некорректной, если здание нагрето солнцем.
Частый вопрос — работает ли тепловизор днем. Да, работает, однако лучше избегать дневных проверок, особенно в солнечные дни. Солнце сильно нагревает поверхности, поэтому результат будет искаженным. Лучше диагностировать дома перед рассветом или поздним вечером, через несколько часов после заката.
Основные категории тепловизионного обследования
- Тепловизионное обследование многоквартирного дома обычно охватывает следующие коммуникации:
- Состояние стен, пола, крыши, кровли, потолков, окон и дверей (проверяется качество монтажа, устанавливается наличие трещин и зазоров, которые негативно влияют на теплосбережение).
- Выявление дефектов в тепловой системе дома. Технические дефекты могут иметь различную природу — скрытые трещины, неправильное расположение радиаторов и так далее.
- Контроль труб водо- и теплоснабжения в здании и снаружи него. Функционирование естественных источников тепла и систем удаления дыма (скажем, это могут быть камины, тепловые печи, дымоходы и дымовые трубы).
- Проверка тепловых энергосистем (горячая вода, отопление, автономные системы питания, теплотрассы). Работа электрических коммуникаций, холодильных установок, кондиционеров.
