Как сделать тепловой насос для отопления дома своими руками: принцип работы и схемы сборки

Принцип работы

Все окружающее нас пространство есть энергия — нужно только уметь ее использовать. Для теплового насоса нужно, чтобы температура окружающей среды была больше 1С°. Тут следует сказать, что даже земля зимой под снегом или на некоторой глубине сохраняет тепло. Работа геотермального или любого другого теплонасоса основывается на транспортировке тепла от его источника с помощью теплоносителя к контуру отопления дома.

Схема работы прибора по пунктам:

  • носитель тепла (вода, грунт, воздух) наполняет находящийся под грунтом трубопровод и нагревает его;
  • затем теплоноситель транспортируется в теплообменник (испаритель) с последующей передачей тепла на внутренний контур;
  • во внешнем контуре находится хладагент – жидкость с низкой точкой кипения под низким давлением. Например, фреон, вода со спиртом, гликолевая смесь. Внутри испарителя это вещество нагревается и становится газом;
  • газообразный хладагент направляется в компрессор, сжимается под высоким давлением и нагревается;
  • горячий газ попадает в конденсатор и там его тепловая энергия переходит к теплоносителю системы отопления дома;
  • завершается цикл превращением хладагента в жидкость, и она, вследствие потери тепла, возвращается назад в систему.

Тот же принцип используется для холодильников, поэтому тепловые насосы для дома можно применять как кондиционеры для охлаждения помещения. Проще говоря, тепловой насос – это такой холодильник с обратным действием: вместо холода вырабатывается тепло.

Как выполнить расчет оборудования?

При расчете мощности теплового насоса в первую очередь необходимо ориентироваться на уровень теплопотерь в своем жилище. Естественно, перед тем как устраивать в жилище такую систему отопления, необходимо провести работы по теплоизоляции дома. Утеплить следует не только стены и пол, но и крышу и окна.

  • Если помещение не утеплено, что особенно характерно для старых строений, то при расчете мощности нужно исходить и следующей нормы: 75 ватт на 1 квадратный метр.
  • Для новых построек, которые уже имеют в конструкциях теплоизоляционный слой, нужно ориентироваться на следующую норму: 50 ватт на один квадратный метр.
  • Для сооружений, которые были возведены с применением специальных технологий, норма составляет 30 ватт на один квадратный метр.

Оптимально, если такая система отопления закладывается еще на стадии проектирования здания. Это позволит создать систему отопления, которая обеспечивает наиболее эффективный обогрев помещений строения в зимний период.

Практический опыт показывает, что лучший вариант отопительной системы на основе теплового насоса — водяной теплый пол

При его устройстве во внимание необходимо принимать тип напольного покрытия. Керамическая плитка является идеальным материалом для оформления напольного пола

А вот ковры, ламинат и паркет обладают низкой теплопроводностью, Поэтому при использовании подобной системы температура воды должна быть выше 8 градусов.

Что такое геотермальное отопление

Это тепло, добываемое из земли или воды. На определенных глубинах грунта сохраняется плюсовая постоянная температура, причем перепадов не бывает даже в лютые морозы, то же самое с водой. Задача человека взять тепло из земли или воды, отправив его на обеспечение комфорта в жилых комнатах.

Геотермальное отопление представляет собой обычный холодильник, но наоборот – система вырабатывает не холод, а тепло. Алгоритм насоса выстроен на передаче тепла от источника с небольшим потенциалом тепловой энергии к теплоносителю, а грунт или вода выступают активными источниками тепла.

Преимущества и недостатки системы

Геотермальное отопление обладает рядом преимуществ:

  1. Выделение тепловой энергии во много раз превышает затраты на электричество, потребляемое насосом.
  2. Экологическая чистота и безопасность. Система не выделяет вредных веществ, нет выбросов, шлака после сгорания топлива.
  3. Не нужно закупать топливо, газ, вся работа конструкции выстроена без применения химических и иных веществ, поэтому отопление теплом земли или воды считается самым безопасным.
  4. При соблюдении технологии монтажа, эксплуатации, оборудование и вся система отопления прослужит без технической поддержки минимум 50 лет.
  5. Тепловой насос работает бесшумно, нет акустических эффектов.

Максимальная экономическая выгода достигается отсутствием дополнительных вложений. Пользователю нужно один раз закупить все оборудование, настроить конструкцию и больше не придется вмешиваться в работу системы. Дополнительным преимуществом является расположение всех элементов вне строения – отопление из земли или воды не требует размещения в доме габаритных установок, поэтому способ добычи и подачи тепла подходит для домов любого размера.

Недостатком считается большой объем разовых затрат на покупку оборудования, установку и запуск системы в работу. Для формирования конструкции требуется насос, некоторое количество материалов, монтаж наружного коллектора и внутреннего контура.

Другие виды тепловых насосов

Кроме тепловых насосов, в которых используется тепловая энергия грунта и воды существуют конструкции, в которых используется энергия окружающего воздуха. В принципе, они отличаются тем, что в них отсутствует внешний контур (трубопровод), а роль теплоносителя в испарителе выполняет наружный воздух, нагнетаемый вентилятором. По такому принципу работают сплит-системы — кондиционеры, которые могут работать не только на охлаждение, но и нагрев помещения. Преимуществом таких систем является то, что нет необходимости устраивать внешний контур из трубопровода и укладывать его в грунт, скважину или водоем. Главным же недостатком является невозможность использования при температуре воздуха ниже 0ºС.

Этапы монтажа

Тепловой насос своими руками можно сделать полностью из старых запчастей, взятых, например, из нерабочего кондиционера.

Расходы, окупаемость, мощность

Заводской прибор стоит около 4000 евро и выше. Самодельный насос для отопления 100 м² площади окупится приблизительно по прошествии 2-х лет. Для домов с не очень хорошей теплоизоляцией мощность должна быть 75 Вт/м²., с хорошей теплоизоляцией достаточно — 50 Вт/м², а при использовании современных теплоизоляционных материалов — хватит и 30 Вт/м².

Идеальным вариантом будет, когда насос включается в проект для отопления дома с наличием теплого пола и плиточного покрытия.

Процесс создания

Сначала нужно достать компрессор от нерабочего кондиционера, необязательно нового. Дешевле будет приобрести его в мастерских по ремонту холодильников. Компрессор крепится к стене кронштейнами (подойдет L-300).

Для изготовления конденсатора подойдет бак из нержавейки на 100–120 л. Он разрезается пополам, внутри устанавливается змеевик. Змеевик можно изготовить самому из сантехнической медной трубки или от холодильника. Тут нужны толстые стенки – от 1 мм и больше. Трубка наматывается на обычный баллон (газовый, кислородный) с равномерным расстоянием между витками и фиксируется в таком положении перфорированным алюминиевым уголком (им оформляются углы под шпаклевкой). Он приматывается к змеевику, чтобы каждый виток располагался против дырки в уголке.

В результате будет ровный шаг витков и прочность конструкции. После создания змеевика половинки емкости свариваются. Резьбовые соединения также ввариваются. Затем создается испаритель. Для него может подойти обычная пластиковая емкость на 60–80 л. с вмонтированным внутри змеевиком из трубы диаметром ¾ дюйма. Простые трубы для водопровода используют для транспортировки воды.

Испаритель крепится на стене L-кронштейном. А вот закачку фреона должен сделать специалист по холодильному оборудованию: он сварит трубки и закачает в них фреон. После чего конструкцию подключают к системе отопления внутри дома, а затем – к наружному контуру.

Особенности для каждого вида

Вертикальный насос для отопления «грунт-вода» требует создания скважины на 50–150 м. В нее помещаются геотермальные зонды и подключаются к насосу. Зонды берут тепло из грунта, которое переносится с незамерзающей водой к насосу, а оттуда уже в систему отопления. Для маленьких участков подходят зонды, для больших – горизонтальный коллектор.

Для горизонтального аппарата типа «грунт-вода» нужно создать коллектор из системы труб. Его располагают ниже уровня промерзания (1–1,5 м) и выглядит он как своеобразный змеевик под землей. Снимается слой почвы, укладываются трубы и грунт засыпается обратно. Можно уложить трубы в отдельных траншеях.

Для агрегата по типу «вода-вода» собирается из ПНД-труб, которые заполняются носителем тепла и после этого переносятся к водоему. Трубы имеют вид большого змеевика на дне водоема. Желательно разместить их в его центре.

Аппарат типа «воздух-вода» не требует трудоемких земляных работ. Выбирается место около дома или на его крыше, где самодельный тепловой насос соединяется с внутридомовым отоплением. Тепло извлекается вентиляторами и испарителем.

Схема теплового насоса

Работоспособность большинства тепловых насосов базируется на тепле грунта, в котором на протяжении года температура практически не колеблется (в пределах 7-10 градусов). Тепло перемещается между тремя контурами:

  1. Контур отопления
  2. Тепловой насос
  3. Рассольный (он же земляной) контур

Классический принцип работы тепловых насосов в отопительной системе состоит из следующих элементов:

  1. Теплообменник, отдающий внутреннему контуру тепло, забираемое у земли
  2. Сжимающее устройство
  3. Второе теплообменное устройство, передающее отопительной системе энергию, получаемую во внутреннем контуре
  4. Механизм, понижающий давление в системе (дросселе)
  5. Рассольный контур
  6. Земляной зонд
  7. Отопительный контур

Труба, которая выполняет роль первичного контура, помещается в колодец или закапывается непосредственно в землю. По ней перемещается незамерзающий жидкий теплоноситель, температура которого повышается до аналогичной характеристики земли (около +8 градусов) и поступает во второй контур.

Вторичный контур забирает тепло у жидкости. Циркулирующий внутри фреон начинает закипать и преобразовываться в газ, который направляется в компрессор. Поршень сжимает его до 24-28 атм, благодаря чему происходит увеличение температуры до +70-80 градусов.

На данном рабочем этапе происходит концентрирование энергии в один небольшой сгусток. Благодаря этому увеличивается температура.

Разогретый газ поступает в третий контур, который представлен системами горячего водоснабжения или даже отопления дома. При передаче тепла возможны потери до 10-15 градусов, но они оказываются не существенны.

Когда фреон остывает, происходит уменьшение давления, и он вновь превращается в жидкое состояние. При температуре 2-3 градуса он поступает обратно во второй контур. Цикл повторяется снова и снова.

Кипяток не нужен

Ключевым для оценки эффективности насоса является коэффициент преобразования энергии, называемый также отопительным коэффициентом (иногда его некорректно называют КПД теплового насоса, хотя это терминологически неверно). Этот коэффициент вычисляется как отношение отдаваемой тепловой мощности к потребляемой насосом электрической мощности.

Но никакого нарушения законов термодинамики здесь нет и в помине. Вспомним, что тепловой насос не столько создает тепло, сколько переносит его с места на место. Именно поэтому отопительный коэффициент нельзя называть КПД, а тепловой насос — воплощением мечты о вечном двигателе. Хотя если учесть, что источник низкопотенциального тепла практически неисчерпаем, то можно сказать, что изобретение лорда Кельвина все же находится от этой несбыточной мечты где-то поблизости.

Предлагаем ознакомиться Москва. «Горячие линии» по вопросам отопления. Куда звонить?

он не имеет замкнутого внешнего контура. Такое устройство может, например, откачивать грунтовую воду из одной скважины и сбрасывать ее в другую. Еще один вариант — забирать воду выше по течению реки, а сбрасывать ниже по течению. Система «вода-вода» предъявляет повышенные требования к качеству используемой воды.

Если в воде много ила или минеральных примесей, тепловой насос может быстро засориться и выйти из строя. Система «воздух-вода» забирает тепло из воздуха, всасываемого с улицы, однако в странах с холодным климатом вроде России теплонасосы такого вида не очень эффективны, за исключением южных районов страны, в то время как устройства системы «грунт-вода» способны обеспечить теплом даже жилища, расположенные в Сибири.

Интересная особенность многих моделей теплонасосов — их способность работать в реверсивном режиме. Это значит, что в жаркую погоду насос сможет забирать тепло из дома и отдавать его грунту, воде или воздуху. Теплонасосы пригодны не только для отопления жилых домов, но и для обогрева больших производ ственных помещений.

Отопительный коэффициент вычисляется отдельно для так называемых рабочих точек, обозначаемых по модели вида B0W35, где B — это рассол (от англ. brine), 0 — температура рассола 0 °C, W — вода в отопительном контуре (от англ. water) и 35 — температура этой воды в градусах Цельсия. Для такой рабочей точки отопительный коэффициент реального теплового насоса будет равен примерно 4−5 — иначе говоря, мы получим в виде тепла энергии на 300−400% больше, чем затратим.

Система «воздух-вода»

Вода, температура которой ниже температуры человеческого тела, может показаться недостаточной для нужд отопления, но в реальности во многих странах мира, например в Германии, принят именно такой стандарт для обогрева помещений, а тепловые насосы, подогревающие отопительный контур до 55°С, применяются уже для приготовления горячей воды.

Секрет в том, что качественного отопления помещения с помощью теплового насоса можно добиться, лишь полностью переоборудовав систему отопления с учетом самых современных энергосберегающих технологий.

Взгляд в будущееНеобходимость снижения уровня вредных выбросов в атмосферу требует создания и внедрения целого комплекса энергопроизводящих и энергосберегающих технологий, и теплонасосы являются лишь одним из его элементов. Ведь все добытое тепло необходимо сохранить и очень рационально использовать.

Во-первых, необходима высококачественная теплоизоляция помещения, исключающая малейшие утечки тепла. Во‑вторых, температуры 35°C в отопительной системе окажется вполне достаточно, если применять так называемое лучистое, или инфракрасное, отопление. К таким системам относятся теплые полы, а также излучающие тепло стенные и потолочные панели.

Из всего сказанного следует, что «дешевая» энергия недр и вод обходится пока не столь дешево. Покупка и установка теплового насоса для обогрева дома стоит сегодня 30−50 тысяч. Правда, производители утверждают, что через 5−8 лет эксплуатации тепловой насос будет выгоднее дизельного или газового котла за счет несравнимо меньших эксплуатационных расходов.

Мы благодарим представителя компании Zehnder GmbH Ольгу Третьякову за помощь при подготовке данного материала

Принцип работы теплового насоса для отопления частного дома: объясняем на пальцах

Если отбросить все технические моменты — можно привести вам пример, который раз и на всегда поможет вам понять, как тепловой насос может отопить ваш дом, затратив при этом столь ничтожное количество электроэнергии. Представьте, что в системе отопления вашего частного дома: радиаторы батарей, трубы (внутренний контур) — залито 100 литров холодной воды с температурой 2 градуса по Цельсию. Вы укладываете на глубину около 2 метров под землей очень длинную пластиковую трубу, срок службы которой достигает 100 лет (внешний контур). В подземную трубу помещается примерно 1000 литров рабочей жидкости. Солнце круглый год греет нашу планету и разогревает её недра до температуры +7 +8 градусов по Цельсию. Итого мы имеем 1000 литров жидкости с температурой +7.5 градусов. Теперь в игру вступает сам тепловой котел, который как соковыжималка вытягивает из каждого литра рабочей жидкости по 7.5 градусов, давайте напишем формулу: 1000л. х 7.5 = 7500 градусов чистой энергии. Эта чистая энергия передается воде в самой системе отопления, в итоге получаем 100 литров воды с температурой 7500/100 =75 градусов, неплохо, да? Все основные затраты электроэнергии расходуются на два насоса, которые качают рабочую жидкость по системам внешнего (подземного) и внутреннего (внутридомового) контуров и компрессор, который создает давление. Получается, что основными рабочими лошадками являются насосы, отсюда и название самой системы — «Тепловой насос».

Но каким образом этому «Чудо-котлу» удается отбирать энергию и концентрировать её до гораздо более высокой температуры? Это очень просто, вы никогда не задумывались, как работает ваш холодильник или кондиционер? Может быть и кондиционер является для вас загадкой, но он работает и точно также будет работать и система отопления дома с тепловым насосом, это как холодильник наоборот. Схематично это можно представить в таком виде:

Применение тепловых насосов только набирает силу в Россию. Эти сведения только начинают распространяться в профессиональной строительной среде. Также информация о данных системах пока еще мало знакома российским потребителям. Однако, эта инновация уже получила широкое распространение и уже около тридцати лет такие конструкции применяются для теплоснабжения частных домов. Особое преимущество данным конструкциям придает тот факт, что они используют возобновляемые источники энергии. Такой подход предполагает разовые затраты на приобретение и монтаж системы, небольшие затраты на регулярное регламентное обслуживание и абсолютно бесплатные энергоносители

Это немаловажно в условиях стремительно растущих тарифов на любые типы энергии

Порядок монтажа

Собирается однотрубная система следующим образом:

  • В хозяйственном помещении устанавливается на пол или вешается на стену котел. С помощью газового оборудования может быть устроена самая надежная и эффективная однотрубная система отопления двухэтажного дома. Схема подключения в этом случае будет стандартной и позволит произвести все работы, при желании, даже и самостоятельно.
  • На стены вешаются радиаторы отопления.
  • На следующем этапе монтируются стояки «подводящий» и «обратный» на второй этаж. Располагают их в непосредственной близости от котла. Внизу к стоякам присоединяется контур первого этажа, вверху – второго.
  • Далее выполняется подключение к магистралям батарей. На каждый радиатор следует установить запорный кран (на подводящем отрезке байпаса) и кран Маевского.
  • В непосредственной близости от котла на «обратной» трубе монтируется расширительный бак.
  • Также на «обратной» трубе поблизости от котла на байпасе с тремя кранами подключается циркуляционный насос. Перед ним на байпасе врезается специальный фильтр.

На заключительном этапе производится опрессовка системы в целях выявления неисправностей оборудования и протечек.

Как видите, однотрубная система отопления двухэтажного дома, схема которой максимально проста, может очень даже удобным и практичным оборудованием

Однако при желании использовать такую простую конструкцию, на первом этапе важно произвести все необходимые расчеты с максимальной точностью

Задумываясь над установкой отопления, первоначально определяются, какой вид топлива будет использоваться

Но наряду с этим крайне важно решить, насколько планируемый обогрев будет действительно независимым. Так, по-настоящему автономной будет система отопления без насоса, которой для работы не нужна электроэнергия

Для эффективной работы понадобится лишь источник тепла и правильно расположенный трубопровод

Для эффективной работы понадобится лишь источник тепла и правильно расположенный трубопровод.

Контур отопления — это совокупность элементов, предназначенных для обогревания жилища путём передачи тепла воздуху. Наиболее распространённым видом отопления является система, использующая в качестве источника нагрева котлы или бойлеры, подключённые к водопроводу. Вода, проходя через нагреватель, достигает определённой температуры, а после направляется в отопительный контур.

В системах с теплоносителем, в качестве которого используется вода, циркуляция может быть организована двумя путями:

В качестве источника тепла, служащего для нагревания воды, используются котлы (бойлеры). Их принцип действия основан на превращении определённого для них рода энергии в тепло с последующей его передачей теплоносителю. По типу источника нагрева котельное оборудование бывает газовым, твердотопливным, электрическим или мазутным.

По типу соединения элементов контура система отопления может быть однотрубной или двухтрубной. Если все приборы контура включены относительно друг друга последовательно, то есть теплоноситель проходит по порядку все элементы и возвращается в котёл, то такая система называется однотрубной. Её существенным недостатком является неравномерность прогрева. Это связано с тем, что на каждом элементе происходит потеря какого-то количества тепла, поэтому разница температур котла может быть существенной.

Система двухтрубного типа подразумевает параллельное подключение радиаторов к стояку. К недостаткам такого подключения относят осложнение конструкции и увеличенный в два раза расход материала по сравнению с однотрубной системой. Но построение контура обогрева для больших многоэтажных помещений выполняется только таким соединением.

Система с гравитационной циркуляцией чувствительна к ошибкам, допущенным во время монтажа отопления.

Плюсы и минусы

Монтаж насоса и присоединение его к системе отопления отличается рядом достоинств:

  • Автономность – из централизованного элемента стоит выделить только подключение к электросети.
  • Существенная экономия на дорогих энергетических носителях, они используются для отопления и позволяют уменьшить финансовые расходы на коммунальные услуги. Из 1 кВт электроэнергии прибор производит от 3 до 7 кВт тепла – это наивысшие коэффициенты среди котлов, которые функционируют на разных видах топлива.
  • Экологическая безопасность – оборудование не наносит вред ни окружающей среде, ни здоровью жителей.
  • Пожароустойчивость и невоспламеняемость элементов. Такой насос не перегревается, не горит и не выделяет угарный газ.

  • Оборудование может охлаждать или же повышать температуру в комнате, создавая необходимый микроклимат в помещении. Он подходит для эксплуатации как зимой, так и летом.
  • Длительный срок эксплуатации – в среднем, система может прослужить 40-50 лет, а при правильном монтаже и комфортных условиях эксплуатации срок увеличивается еще на несколько лет.
  • Бесшумность во время работы – система управляется в автоматическом режиме, что очень удобно.
  • На монтаж насоса не нужно разрешение, как, например, на установку газового оборудования. Купить и установить любую модель прибора вы можете в любой момент, не ходя по различным инстанциям и не ожидая разрешение.

Но как и все оборудование, такие насосы имеют и минусы:

  • Приобретение и установка устройства обходится довольно-таки дорого, и далеко не каждому это по карману. Окупаемость оборудования зависит от интенсивности его использования. Но даже в лучшем случае покупка окупится минимум через 5 лет.
  • Для монтажа надо обращаться за помощью к специалистам, необходима бурильная и другая техника для обустройства геотермального насоса с вертикальным контуром с глубиной до 200 м. Можно установить самостоятельно, если имеются соответствующие знания и инструменты.
  • В регионах, где температура зимой ниже -15 градусов, надо применять еще один тепловой источник. К примеру, бивалентная система отопления, где прибор обогревает комнату, пока на улице -20 градусов. Когда он не выполняет свои задачи, включается электрический обогреватель или газовый котел.

Циркуляционные насосы востребованы среди владельцев домов и компаний, которые размещаются в малоэтажных зданиях. Данные приборы заслужили только положительные отзывы.

Использование тепловых насосов для отопления дома – это, прежде всего, существенная экономия финансовых средств. Наиболее эффективной считается система отопления на грунтовом тепловом насосе. Каждый месяц расходы на него намного меньше, чем затраты при газовом или пеллетном отоплении. Установив тепловой насос, пользователь получает в одной конструкции и кондиционер, и эффективное отопление дома. Некоторыми моделями можно управлять на расстоянии, например, с помощью смартфона через интернет или же с помощью термостата, который находится в доме. А установив солнечные коллекторы или батареи, можно сделать систему полностью автономной, и повышение тарифов на энергоносители вас совсем не будет волновать.

Тепловые насосы типа «грунт – вода», «грунт – воздух»

На глубине ниже 10 м температура грунта практически постоянна в течение всего года. Насосы типа «грунт – вода» используют тепловую энергию земли и передают ее для обогрева дома через систему водяного отопления. В тепловых насосах, работающих по принципу «грунт – воздух», тепловая энергия также отбирается у грунта и через компрессор напрямую передается воздуху, который используется для отопления зданий.

Механизм теплообмена следующий:

  • Энергия, отобранная от земли, аккумулируется носителем, в качестве которого чаще всего используется незамерзающая жидкость — антифриз («рассол»).
  • Опускаясь вниз по теплообменнику, «рассол» отбирает у грунта тепло (примерно 3 — 4 °С) и передает его фреону, циркулирующему во внутреннем контуре теплового насоса.
  • Фреон, проходя через каналы испарителя, закипает и испаряется.
  • Образовавшийся при этом пар поступает в компрессор, сжимается там (при этом температура его повышается), после чего горячий и сжатый пар направляется в теплообменник конденсатора, где охлаждается, передавая тепло воде.
  • Вода используется в системе отопления и горячего водоснабжения, а жидкий фреон стекает на дно конденсатора, откуда, за счет перепада давлений, через дроссель возвращается в испаритель.
  • Данный порядок цикличен — повторяется снова и снова.

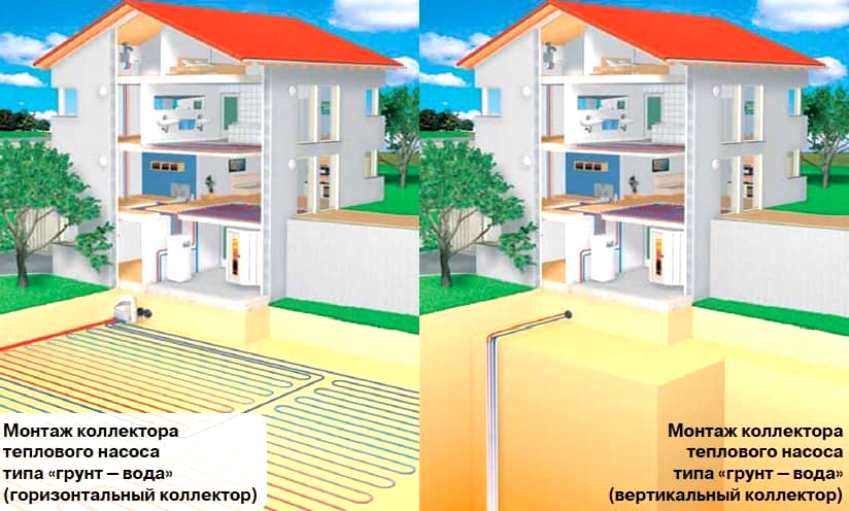

Теплообменник в тепловых насосах типа «грунт – вода» бывает двух видов:

  1. Горизонтальный коллектор.
  2. Вертикальный коллектор.

Горизонтальный коллектор

При данной реализации отбирается тепло, накопленное в верхних слоях почвы в результате солнечного излучения, и коллектор представляет собой несколько контуров пластиковых труб, уложенных под слоем грунта.

Для отопления дома площадью 70 — 100 м² достаточно уложить приблизительно 200 — 320 м трубопровода несколькими петлями-контурами. Для этого нужен участок площадью примерно 150 — 200 м², то есть в 1,5 — 2 раза больше, чем отапливаемая площадь дома. Дальнейшее использование такого участка над коллектором возможно только в качестве лужайки или цветника.

Главное преимущество использования горизонтального коллектора в связке с тепловым насосом — простота монтажа и то, что при прочих равных условиях работы по монтажу оборудования обойдутся немного дешевле, чем бурение скважин.

Вертикальный коллектор

Грунтовые зонды вертикального коллектора представляют собой систему длинных труб, опускаемых в скважины глубиной 50-200 м.

Пространство в скважине вокруг зонда заполняется буровым раствором или цементно-бетонной смесью для защиты труб от повреждений и улучшения теплопередачи. Для дома площадью 70 — 100 м² понадобится 2 — 3 скважины глубиной около 50 м. Располагать скважины следует не ближе 2 м от стены дома, чтобы не повредить фундамент. Также скважины не должны находиться на одной линии течения подземных вод — иначе эффективность теплового насоса уменьшится.

Для вертикального коллектора не требуется большой участок, а на глубинах от 50 м температура грунта выше, потому эффективность теплообмена при использовании данной системы выше на 15 — 20%, чем у горизонтального коллектора.

Итоги

Несомненно, стоимость теплового насоса из кондиционера в разы ниже готовых заводских вариантов, даже китайского производства. Но нюансов тут море: нужно позаботиться об источнике и количестве подаваемого тепла, правильно рассчитать длину теплообменников (змеевиков), установить автоматику, обеспечить гарантированное питание, и т.д. Но если вы в состоянии решит эти проблемы, то это, несомненно, выгодно. Позволим дать вам совет: в первый год очень желательно иметь резервное отопление, а испытания и пробный пуск, лучше проводить еще летом, чтобы было время на доработку агрегата до начала отопительного сезона.
