Тепловой насос “воздух-воздух”: принцип действия, устройство, подбор и расчеты

Тепловые насосы «воздух-вода». Достоинства

Качественная термическая установка гарантирует, что распорядок дня будет комфортнее и получите тёплую воду, которая добывается по низкой цене. Сейчас люди вкладывают больше средств, ожидают повышения качества, функциональности и большей безопасности. Эти свойства теряются при покупке твёрдотопливных котлов.

Лучший выбор – тепловые компрессоры типа «воздух-вода». Основные преимущества этих устройств в следующем:

  1. Простая и быстрая интеграция сочетается с другими системами приготовления горячей воды.
  2. Водоподготовка: низкая стоимость.
  3. Быстрое подключение.
  4. Расходы на отопление падают в несколько раз по сравнению с другими устройствами отопления дома.
  5. Это экологический выбор.
  6. Никакой грязи и пыли, никакой котельной.
  7. Не нужны земляные работы при установке оборудования.
  8. Компактная и красивая система.
  9. Быстрый и лёгкий запуск.
  10. Простая настройка установки.

С помощью воздушного теплоэнергетического устройства можете не только обогреть дом, но и охладить. Изменив принцип работы, можно охладить комнату с помощью тёплых полов. При наличии подходящих аксессуаров, например, вентиляторных конвекторов, воздушную теплотехническую помпу используют в качестве системы кондиционирования воздуха.

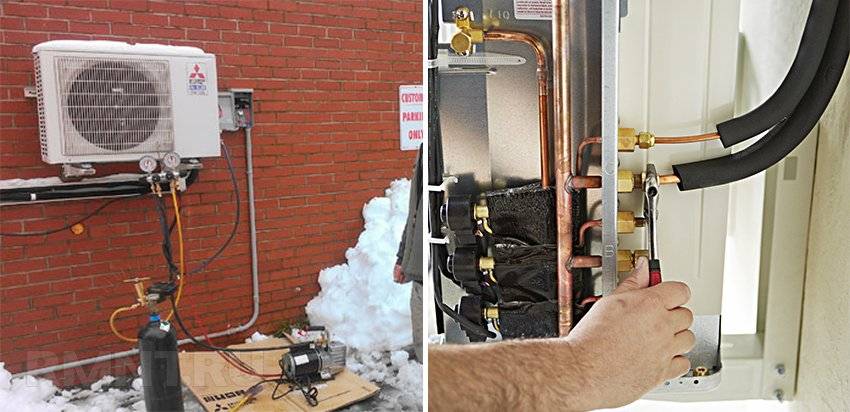

Монтаж теплового насоса

Расчет теплового насоса

Как мы уже упоминали выше, низкопотенциальными источниками тепла для таких насосов чаще всего бывают перечисленные ниже среды:

  1. Воздух из наружного пространства с температурой в среднем от -15 до +25 градусов.
  2. Воздух из обогреваемого помещения, его температура составляет +15 — +25 градусов.
  3. Воздух, из подпочвенного зонда нагретый до плюс 4 — 10 градусов.
  4. Воздух из геотермальных пластов, температура которого может быть 10 и более градусов.
  5. Воздух из донных зондов незамерзающих водоемов с температурой 0 – 10 градусов, в том числе и полученный в зондах, установленных на каналах промышленных стоков предприятий.

Методика расчета

Любой тепловой расчет является сложнейшим процессом, осуществить который доступно только квалифицированным специалистам. Тем не менее, можно предложить упрощенную методику, достаточную для получения результата, определяющего выбор той или иной модели агрегата.

Расчет сводится к выполнению ряда этапов:

  1. Определение величины тепловых потерь через ограждающие элементы строения – стены, потолки, чердачные помещения, окна, двери и прочее. Этого можно достичь, воспользовавшись следующей зависимостью:

Qок = S x (tвн – t нар) х (1 + ?b) x n : Rт, где

  • расчетные значения теплопроводности материалов ограждающих конструкций;
  • коэффициент рассеивания тепла с внутренних поверхностей;
  • то же, для наружных поверхностей.

После проведения предварительных вычислений определяем суммарные потери тепла от различных факторов:

Qт.пот = Qок+Qи-Qбл, где

  1. Основываясь на полученных результатах можно рассчитать потребность в электроэнергии в течение года. Для этого воспользуемся соотношением:

Qгод = 24х0,63 х Qт.пот х ((d x (tвн-tнар.ср) : (tвн-tнар)) (кВт/час) в год, где:

  • tвн- желательная величина температуры во внутренних помещениях дома;
  • t нар – фактическая наружная величина температуры;
  • tнар.ср – среднегодовая величина температуры в регионе;
  • d – протяженность отопительного периода, дней.
  1. Желая иметь более достоверное представление о теплонасосе, нужно сделать расчет величины тепловой мощности, которая понадобится, чтобы разогреть воду в системе отопления дома. Это доступно с использованием такой расчетной формулы:

Qгор.в = V x 17 кВт/ за год, где:

Рекомендуется полученный результат увеличить на 10%, учитывая более интенсивную работу системы при пиковых нагрузках. Предварительный расчет мощности теплового насоса для отопления дома позволяет сделать безошибочный выбор установки.

Для выполнения расчета можно использовать специальный калькулятор, они в изобилии представлены в интернете

Отопление дома насосом воздух-вода

Примерно по подобной схеме выполнен монтаж теплового насоса в загородном доме нашего клиента. К слову сказать: работы нам было немного, так как система отопления уже была. Реализована на электрическом котле, уже выполнена разводка по всему дому. Оставалось выполнить:

  • монтаж внешнего блока теплового насоса и гидромодуля внутри котельной;
  • осуществить врезку в действующую систему отопления;
  • провести настройку и пуск-наладку теплового насоса

А подобных домов — тысячи, в которых по причине отсутствия газа в качестве единственного источника тепла выступает электричество! Причём нет необходимости проведения каких-либо глобальных ремонтных работ или переделки всей системы. Полноценная система отопления дома тепловым насосом типа воздух-вода — это реальность, это недорого и отбивается примерно за 3 года эксплуатации!

В ваших силах снизить затраты на обогрев загородного дома в 3-4 раза за счёт использования теплового насоса воздух-вода. Мы готовы провести модернизацию вашей системы отопления и займёт это два всего дня!

Схема отопления дома тепловым насосом воздух-вода

Схема модернизации отопления дома. Дело было за малым: интегрировать в действующую систему современный инверторный и экономичный тепловой насос

Тепловой насос CooperHunter UNITHERM

В качестве базы заказчик выбрал одну из лучших на сегодня модель, которая позволяет эффективно обогревать коттедж даже при снижении температуры воздуха до -30 градусов.

Подставка под внешний блок теплового насоса

Можно ли смонтировать на фасаде? Да. Если у вас каменный дом. Или хотя бы бревно или брус от 150 мм. В противном случае (в каркасниках это сплошь и рядом) может возникнуть резонанс и гул. Поэтому ставим на подставку. Варим сами. Данном случае она ещё и сложной формы.

Место установки внешнего блока CH-HP14SINM

С тыльной стороны дома. Свободный обдув внешнего блока со всех сторон для адекватного воздухообмена и выхода на заданные значения по эффективности извлечения низкопотенциального тепла

Коллектор системы отопления

У заказчика всё сделано просто, но по уму. Вот и простенький коллектор для распределения потоков теплоносителя по системе. Это его внешний вид до подключения теплового насоса

Установка гидромодуля

Именно этот блок имеет встроенный теплообменник, где и происходит передача тепла от фреона к этиленгликолю (как в нашем случае). Плюс — автоматика, система защиты, встроенные электрические тены (на случай снижения эффективности при суровых морозах и высокой тепловой нагрузке)

Внешний вид системы отопления

У нас в штате компании и автоматчики (в смысле сотрудники, отвечающие за пуск-наладку), и инженера-теплотехники, которые могут выполнить расчёт и провести комплектацию объекта в зависимости от параметров самого объекта

Автоматика теплового насоса

Чем отличается использование рядного внешнего теплообменника от подобного гидромодуля? Наличием уже готовых решений (с точки зрения управления и автоматизации), заканчивая надёжностью. Можно управлять удалённо (со смартфона), подключить к системе «умный дом». Отопление дома насосом воздух-вода — это просто, комфортно и недорого!

Запуск и сдача системы отопления тепловым насосом заказчику

Система запускается, выводится на рабочий режим, проверяются все режимы работы и после этого подписывается акт выполненных работ. Началась гарантия

Подключение теплового насоса в контур отопления дома

На фотографии видно, что изменения были минимальны. Это, конечно, частный случай и касается объектов, где уже выполнен монтаж системы отопления Если же у вас стадия строительства, начальная стадия ремонта и вы задумались о создании эффективной системы отопления — мы предложим вам множество вариантов. Штатные проектировщики выполнят проект отопления, который и ляжет в основу договора. Мы занимаемся не только update`ом существующих, но и проектированием и монтажом систем отопления загородных домов с ноля.

Вот модели серии UNITHERM — самые популярные и востребованные при создании современных, высокоэффективных систем отопления загородных домов:

ФотографияМоделькВтдо «минус»Цена *Монтаж **

CH-HP8.0SINK38,0-30460000 Р16400 руб.
CH-HP10SINK39,2-30480000 Р16400 руб.

12,0-30руб.
CH-HP12SINM3 3ф12,0-30552000 Р16400 руб.
14,0-30руб.
CH-HP14SINM3 3ф14,0-30593000 Р20900 руб.
15,5-30руб.
15,5-30руб.

* На оборудование предоставляется скидка от цены сайта по итогам создания коммерческого предложения.

** Установка внешнего блока и гидромодуля. Подключение к действующей или монтаж создаваемой системы отопления по итогам коммерческого предложения.

Оставьте заявку менеджеру, уверены, что вы останетесь с нами!

Выбор типа теплового насоса

Основным показателем этой системы обогрева является мощность. От мощности в первую очередь будут зависеть и финансовые затраты на покупку оборудования и выбор того либо иного источника низкотемпературного тепла. Чем выше мощность тепловой насосной системы, тем больше стоимость комплектующих элементов.

В первую очередь имеется в виду мощность компрессора, глубина скважин для геотермических зондов, либо площадь для размещения горизонтального коллектора. Правильные термодинамические расчеты являются своеобразной гарантией того, что система будет эффективно работать.

При наличии рядом с личным участком водоема наиболее рентабельным и производительным выбором станет тепловой насос вода-вода

Для начала следует изучить участок, который планируется для монтажа насоса. Идеальным условием будет наличие на этом участке водоема. Использование варианта типа вода-вода значительно сократит объем земляных работ.

Использование тепла земли напротив предполагает большое количество работ, связанных с выемкой грунта. Системы, которые в качестве низкопотенциального тепла используют водную среду, считаются наиболее эффективными.

Устройство теплового насоса, извлекающего тепловую энергию из грунта, предполагает проведение внушительного количества земляных работ. Закладывается коллектор ниже уровня сезонного промерзания

Использовать тепловую энергию грунта можно двумя способами. Первый предполагает бурение скважин диаметром 100-168 мм. Глубина таких скважин, в зависимости от параметров системы, может достигать 100 м и более.

В эти скважины помещают специальные зонды. При втором способе используется коллектор из труб. Такой коллектор размещается под землей в горизонтальной плоскости. Для этого варианта необходимо достаточно большая площадь.

Для укладки коллектора идеальными считаются участки с влажным грунтом. Естественно, бурение скважин обойдется дороже, нежели горизонтальное расположение коллектора. Однако не на каждом участке есть свободные площади. На один кВт мощности теплового насоса нужно от 30 до 50м² площади.

Сооружение для забора тепловой энергии одной глубокой скважиной может оказаться немногим дешевле рытья котлована

Но веский плюс заключается в существенной экономии места, что важно для владельцев небольших участков. В случае с наличием на участке высоко залегающего горизонта грунтовых вод, теплообменники можно устроить в двух расположенных на расстоянии около 15 м друг от дружки скважинах. В случае с наличием на участке высоко залегающего горизонта грунтовых вод, теплообменники можно устроить в двух расположенных на расстоянии около 15 м друг от дружки скважинах

В случае с наличием на участке высоко залегающего горизонта грунтовых вод, теплообменники можно устроить в двух расположенных на расстоянии около 15 м друг от дружки скважинах.

Отбор тепловой энергии в таких системах путем перекачивания грунтовой воды по замкнутому контуру, части которого расположены в скважинах. Такая система нуждается в установке фильтра и периодической чистке теплообменника.

Самая простая и дешевая схема теплового насоса основана на извлечении тепловой энергии из воздуха. Некогда она стала базой для устройства холодильников, позже согласно ее принципам разработаны были кондиционеры.

Самая простая тепловая насосная система получает энергию из воздушной массы. Летом она участвует в отоплении, зимой в кондиционировании. Минус системы в том, что в самостоятельном исполнении агрегат с недостаточной мощностью

Эффективность различных типов данного оборудования не одинакова. Наименьшими показателями обладают насосы, использующие воздушную среду. К тому же эти показатели напрямую зависят от погодных условий.

Грунтовые разновидности тепловых насосов имеют стабильные показатели. Коэффициент эффективности данных систем варьируется в пределах 2,8 -3,3. Наибольшей эффективность обладают системы вода-вода. Это связано, в первую очередь, со стабильностью температуры источника.

Надо заметить, что чем глубже расположен в водоеме коллектор насоса, тем стабильнее будет температура. Для получения мощности системы в 10КВт, необходимо около 300 метров трубопровода.

Основным параметром, характеризующим эффективность работы теплового насоса, считается его коэффициент преобразования. Чем выше коэффициент преобразования, тем эффективнее считается тепловой насос.

Коэффициент преобразования теплового насоса выражается через отношение показателей теплового потока и электрической мощности, затраченной на работу компрессора

Из трубок с разряжённой средой

Этот способ подогрева жидкости можно использовать не только летом, но и зимой, он является одним из наиболее сложных. Место установки устройства из вакуумных трубок должно быть не тенистым, направленным к югу. Не допускается перегрев, циркуляция жидкости должна быть сверху вниз.

Вам потребуется следующие инструменты:

  • Разводной ключ.
  • Отвертки.
  • Устройство для сварки пластиковых труб.
  • Дрель.

Для начала соорудите раму и поставьте в предполагаемом месте установки, самым лучшим вариантом является крыша, затем закрепите её, например, анкерными болтами. Затем произведите подключение датчика температуры, воздухоотвода. Подсоедините водовод, используя материалы, которые устойчивы к отрицательным температурам.

Приступаем к монтажу нагревательного элемента, возьмите медную трубу и обмотайте её листовым алюминием, вставьте её в стеклянную вакуумную трубу. На низ трубки оденьте фиксирующую чашку и каучуковый пыльник. Металлический конец зафиксируйте в латунном конденсаторе (на трубке вы можете увидеть липкую смазку, не вытирайте её).

Произведите закрытие фиксирующей чаши, подобным способом произведите установку остальных элементов. Выполните установку монтажного блока и проведите к нему электричество 220В. Подключите к нему температурный датчик, воздухоотвод, хотя они и влагостойкие, лучше установить для них защитный экран, далее подсоединяем контроллер, при его помощи происходит контроль за работой системы, вот и весь процесс установки солнечного бойлера своими руками. Запрограммируйте систему на требуемые параметры и произведите запуск.

Принцип работы теплового насоса воздух-воздух

Общий принцип работы ТН во многом напоминает тот, что используется в кондиционере, в режиме «обогрев помещения», с единственным отличием. Теплонасос «заточен» на отопление, а кондиционер на охлаждение комнат. Во время работы используется низкопотенциальная энергия воздуха. В результате расход электроэнергии сократился более чем в 3 раза.


Принцип действия тепловой насосной установки воздух-воздух, если не вдаваться в технические подробности, следующий:

  • Воздух, даже при отрицательной температуре, сохраняет определенное количество тепловой энергии. Это происходит до тех пор, пока температурные показатели не достигнут абсолютного нуля. Большинство моделей ТН способны извлекать тепло при достижении температуры -15°С. Несколько известных производителей выпустило станции, сохраняющие работоспособность при -25°С и даже -32°С.
  • Забор низкопотенциального тепла происходит благодаря испарению фреона, циркулирующего по внутреннему контуру ТН. Для этого используется испаритель – блок, в котором создаются оптимальные условия для преобразования хладагента из жидкого в газообразное состояние. При этом, согласно физическим законам, поглощается большое количество тепла.
  • Следующим блоком, расположенным в системе теплоснабжения воздух-воздух, является компрессор. Именно сюда подается хладагент в газообразном состоянии. В камере нагнетается давление, что приводит к резкому и существенному нагреву фреона. Через форсунку, хладагент впрыскивается в конденсатор. Компрессор для теплового насоса имеет спиралевидное исполнение, что облегчает запуск при низких температурах.
  • Во внутреннем блоке, располагающемся непосредственно в помещении, находится конденсатор, выполняющий одновременно функцию теплообменника. Газообразный разогретый фреон, целенаправленно конденсируется на стенках модуля, отдавая при этом тепловую энергию. ТН распределяет полученное тепло, подобным к сплит-системе образом. Допускается канальное распределение нагретого воздуха. Особенно практично такое решение при нагреве больших многоквартирных зданий, складских и промышленных помещений.

Принцип работы теплового насоса воздух-воздух и его эффективность напрямую связаны с температурой окружающей среды. Чем холоднее «за окном», тем ниже производительность станции. Работа теплового насоса воздух-воздух при температуре минус -25°С (в большинстве моделей) полностью прекращается. Чтобы компенсировать недостаток тепла, устанавливают резервный котел. Оптимально одновременное использование электрического тэна.

Тепловые насосы воздух-воздух состоят из двух блоков наружного и внутреннего размещения. Конструкция во многом напоминает сплит-систему и устанавливается подобным образом. Внутренний блок монтируется на стену или потолок. Настройки выставляются с помощью дистанционного управления.

Чем отличается ТН воздух-воздух от кондиционера

ТН воздух-воздух работает как кондиционер, но имеет существенные отличия, заключающиеся в особенностях конструкции и производительности

Хотя существует внешнее сходство, на самом деле, отличия, если обратить внимание на технически характеристики, существенны:

  • Производительность – тепловой насос воздух-воздух для отопления дома, максимально эффективно работает на нагрев помещения. Некоторые модели способны охлаждать воздух. Во время кондиционирования помещения, энергоэффективность существенно уступает обычным кондиционерам.
  • Экономичность – даже инверторные кондиционеры, во время работы тратят больше электроэнергии, чем требует отопление тепловым насосом типа воздух – воздух. При переходе в режим обогрева, затраты электричества еще больше увеличиваются. У ТН коэффициент энергоэффективности определяется согласно СОР. Средние показатели станций равняются 3-5 единицам. Затраты электричества в таком случае составляют 1 кВт на каждые 3-5 кВт полученного тепла.
  • Сфера применения – кондиционеры используют для вентиляции и дополнительного обогрева помещения, при условии, что температура окружающей среды не будет меньше +5°С. Тепловые насосы воздух-воздух, применяются в качестве основного источника отопления в течение всего года в средних широтах. При определенной модификации, могут использоваться для охлаждения комнат.

Мировой опыт использования тепловых отопительных насосов системы воздух-воздух, убедительно доказал, что использование возобновляемых источников энергии не только возможно, но и экономически выгодно, несмотря на необходимость первичных капиталовложений.

Долговечность системы и её обслуживание

Многих может отпугнуть заявленный производителем срок эксплуатации системы в 7–10 лет. На практике этот показатель существенно выше, просто тепловой насос может со временем терять в производительности.

В первую очередь это связано с постепенной утечкой хладагента во внешнюю среду и его загрязнение влагой и прочими примесями. На этот случай предусмотрена достаточно простая процедура обслуживания, заключающаяся в очистке теплоносителя и восполнении его концентрации.

Износ механических узлов, таких как компрессор или вентилятор, неизбежен. Однако хороший тепловой насос предусматривает возможность модульной замены составляющих его частей. Долговечность оборудования целиком определяется условиями его эксплуатации и техническим совершенством системы. Работа на пределе, периодическое обледенение внешнего блока и прочие нарушения штатного режима работы — вот что нужно исключить с самого начала, чтобы техника успела себя полностью окупить и при этом принесла в дом желанные тепло и комфорт от использования.

рмнт.ру

Обогрев дома тепловым насосом типа «земля-вода»

В тепловом насосе типа «земля-вода» теплообменник может быть представлен двумя видами:

  • горизонтальным коллектором. Это несколько контуров, выполненных из пластиковых труб, которые находятся под слоем почвы, причем следует заметить, что теплообмен более интенсивен во влажных грунтах, а в сухих песчаных снижается. Тепло, которое накапливается в ней (в почве) в процессе солнечного излучения, коллектор отбирает и использует. Чтобы отопление таким геотермальным тепловым насосом было эффективным, в зависимости от характера почвы, ее теплопроводности, геометрии местности необходимо подбирать соответствующую схему укладки труб, например, в виде петли, змейки, зигзага и т. д. Для обогрева дома площадью 150–200 м потребуется трубопровод длиной примерно 400–650 м, уложенный в виде нескольких контуров на глубину 1,2–1,5 м, т. е. ниже уровня промерзания. Для этого понадобится участок площадью приблизительно 300–400 м (чтобы сократить длину трубопровода, снизить гидравлическое давление и уменьшить мощность насоса, прибегают к спиральной укладке труб на глубину 2–4 м), т. е. фактически его площадь должна вд
    вое превосходить площадь отапливаемой постройки. Понятно, что на таком участке можно лишь разбить газон или цветник, не используя его под другие нужды. Устройство горизонтального коллектора обойдется несколько дешевле, да и монтаж его отличается большей простотой, чем закладка теплообменника другого вида;
  • вертикальным грунтовым зондом, для которого необходимо пробурить скважину глубиной от 50 до 200 м. Естественно, что для такого оборудования не понадобится большой участок, но бурильные работы стоят достаточно дорого. Однако и эффективность такого геотермального теплового насоса для дома будет гораздо выше (по сравнению с горизонтальным коллектором разница составит примерно 20 %), поскольку на большой глубине температура почвы тоже более высокая. Зонды могут иметь разную конструкцию, но, как правило, предпочтение отдают U-образной. Зазор между стенками скважины и зондом заполняют раствором – либо буровым, либо бетонным, что не только предохраняет трубы от механических повреждений, но и улучшает теплопередачу.

Схема отопления тепловым насосом «земля-вода»:

  • первый контур с рассолом;
  • второй контур – собственно тепловой насос:
  1. испаритель;
  2. компрессор;
  3. конденсатор;
  4. расширительный клапан;

третий контур – отопительная система.

Чтобы обогреть дом площадью 150–200 м, надо пробурить 5–6 пятидесятиметровых скважин, причем при этом надо соблюдать несколько условий. Во-первых, скважины должны располагаться на расстоянии от дома не менее чем 2 м, иначе его фундамент может пострадать; во-вторых, скважины не должны попасть на одну линию с подземными водами, вследствие чего эффективность теплового насоса резко упадет.

Ниже описано, как работает тепловой насос типа «вода-вода» для отопления загородного дома.

Виды насосов

Выше мы уже рассказали, на какие категории можно разделить ТН в зависимости от того, какие типы источников тепла используются. Остановимся на них подробнее.

Геотермальные системы

В качестве источника тепла у ТН используется запасенная тепловая энергия земли. Такие насосы считаются самыми эффективными, потому что температура грунта остается постоянной в течение всего года.

Эти системы подразделяются на горизонтальные и вертикальные. Но для их применения требуется довольно большая площадь под горизонтальные трубы. Для вертикальных систем необходимо выполнить значительные земляные работы.

Геотермальные с открытым циклом

В качестве теплообменника у ТН используется вода из водоема. Она после использования в качестве теплообменной жидкости снова возвращается в водоем. Допускается при наличии достаточного объема чистой воды и разрешения экологического законодательства.

Насосы закрытого цикла с теплообменником

Установка теплового насоса является самым эффективным вариантом, но в то же время и самым затратным.

Замкнутый тип ТН делится дополнительно на:

  1. Горизонтальные — самые эффективные при условии, что имеется доступ к большим по площади земельным участкам. Размещаются в траншеях, которые расположены ниже промерзания грунта.
  2. Вертикальные — используются в тех случаях, когда нет достаточного по площади земельного участка. Используются скважины глубиной до 200 метров — в них монтируются теплообменники.

Системы воздух-воздух, вода-вода и воздух-вода

Тепловую энергию воздушный ТН берет из атмосферы. Для монтажа такая конструкция отличается простотой.

Положительные свойства:

  • поставить оборудование так же легко, как подключить кондиционер или холодильник;
  • для установки не нужен большой теплообменник;
  • после подключения сразу готов к работе;
  • установка требует минимального обслуживания;
  • не нужно монтировать систему отопления;
  • обладает низкой стоимостью;
  • отсутствует бак-накопитель.

Но такой насос обладает и существенными отрицательными свойствами:

  • большая зависимость степени потребления электроэнергии от температуры уличного воздуха;
  • необходимость в резервном источнике тепла при сильных морозах;
  • наружный блок в морозы может обмерзать.

Воздух-воздух

Воздушный насос по принципу работы напоминает тот, что применяется в кондиционере в режиме обогрева с единственным отличием: ТН настроен на отопление, а кондиционер — на снижение температуры в комнате.

Принцип действия установки воздух — воздух заключается в следующем. Воздух, даже при низких температурах, имеет некоторое количество энергии. Только при абсолютном нуле тепловая энергия отсутствует. Большинство ТН способны получать тепло при температуре -15 °С. В настоящее время некоторые производители выпускают станции, сохраняющие отбор тепла при -30 °С. Забор тепла происходит при помощи испарения фреона, который циркулирует по внутреннему контуру. Для этой цели используется испаритель, в котором хладагент преобразовывается из жидкого состояния в газообразное. При этом поглощается тепло.

Следующим блоком, который расположен в этой системе теплоснабжения, является компрессор, который фреон из газообразного состояния превращает в жидкое. При этом выделяется тепло. Эффективность установки воздух — воздух напрямую зависит от температуры окружающей среды. Чем она ниже, тем производительность станции уменьшается.

Вода-вода

При такой системе во внутреннем контуре циркулирует легко испаряющаяся жидкость, например, фреон. В качестве контура внутри помещения могут быть водяные трубы, регистры или батареи, заполненные водой.

В качестве внешнего контура может выступать любой водоем с достаточно большим количеством воды — река, озеро или пруд. В этом случае теплоноситель забирает тепло из внешнего контура и отдает его контуру внутри помещения.

Воздух-вода

ТН типа воздух — вода является наиболее универсальной моделью. Она весьма эффективна в теплое время года, но в холодное время производительность существенно падает.

Простой монтаж является преимуществом системы — подходящее оборудование монтируется в любом месте. Тепло, которое удаляется из помещения в виде газа либо дыма, может повторно использоваться.

Водяной ТН берет тепло из грунтовых вод, которые прокачиваются через испаритель. Подобный ТН отличается неплохой эффективностью и повышенной стабильностью: эффективность — это результат значительной теплоотдачи воды. Разумеется, для использования установки такого типа нужно, чтобы грунтовые воды на территории имелись в достаточном количестве. Желательно, чтобы вода находилась не глубже 30 метров.

Система отопления с тепловыми насосами

Отопление воздух-воздух применяется в быту в локальных помещениях или во всем доме. При переоборудовании котельной газовый, электрический котлы станут дополнительным источником тепла, которые пригодятся при значительных понижениях наружной температуры – в этом случае эффективность ТН падает и резервный нагрев поможет справиться с нагрузкой на систему.

Удобнее всего применять тепловой насос как локальное оборудование местного значения, не придется покупать и устанавливать громоздкие агрегаты, подача тепла осуществляется по гибкой системе с регулированием нагрева, при этом поломка одного устройства не выведет из строя всю систему.

Локальная схема имеет и недостатки:

  1. Сложности с четким направлением потока прогретого воздуха. Без системы воздуховодов направленности не добиться, а протягивать дополнительные трубопроводы не всегда рационально.
  2. Эффективность одного мощного котла прогрева выше, чем совокупная производительность всех тепловых насосов, множество наружных блоков перегрузят фасад.
  3. Максимальная протяженность трассы между внешним и внутренним блоком имеет ограничения. Параметры прописываются в техпаспорте устройств и могут стать препятствием для сооружения локальной сети отопления для офиса внутри небольшого строения.

Если обустраивается централизованная подача с применением теплового насоса воздух-воздух, то приобретается один мощный агрегат, прокладывается центральный воздуховод с отводами в каждое отапливаемое помещение. В стенах необходимо пробивать отверстия под воздуховоды, к тому же теплые потоки, подаваемые с потолка, поднимают пыль – но это единственные недостатки сети.

Плюсов больше:

  • контроль температурных показателей нагрева во всех помещениях дома;
  • доступность интеграции дополнительного оборудования – фильтров, увлажнителей;
  • при снижении теплоэффективности, сеть дополняется прибором рекуперации, что минимизирует утечку тепла;
  • одно мощное устройство обслуживать намного выгоднее.

Чтобы не сталкиваться с проблемой перемерзания наружных блоков, рекомендуется наладить систему подготовки воздуха на основе почвенного теплообменника – это упростит работу ТН воздух-воздух при понижении температуры.

Набор элементов для формирования воздушного отопления

Чтобы собрать систему, требуется наличие внешнего, внутреннего блоков и контура для транспортировки хладагента. Также пригодится вентилятор, который будет нагнетать воздух в каналы. Воздуховоды и вентиляционное оборудование пригодятся только при формировании централизованной сети, для локального прогрева хватит блоков и контура.

Внутренний блок устанавливается в помещении, наружный выносится за пределы строения. Установка наружного блока допускается на определенном расстоянии от внутреннего – размер удаления указывается в техпаспорте. Что касается внутреннего модуля, он навешивается таким образом, чтобы подавать тепло в локальную зону с учетом эффективности распространения потоков.

Где применяется воздушная система отопления?

Область использования зависит от типа сети. Прямоточные схемы с постоянным обновлением воздуха в помещении применяются в промышленных цехах, где есть риск скопления взрывоопасных или пожароопасных частиц. Локальный прогрев выгоднее использовать в офисах, частных строениях.

Система выгодна для хозяев домов при условии, если с другими теплоносителями возникают перебои. Например, обустройство газового отопления стартует от 7000$ (450000 руб.) плюс получение разрешений, регулярные проверки, а ТН воздух-воздух стоит от 1000$ (65000 руб.) и уже с первого дня эксплуатации может работать на отопление и охлаждение. Централизованная сеть не потребует разрешений, достаточно правильно просчитать протяженность трубопроводов и мощность агрегата – специалисты возьмут за составление проекта от 150$ (10000 руб.).

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
