Теплый пол под ламинат на бетонный пол: нюансы проектирования + подробный монтажный инструктаж

Функции напольной стяжки

Стяжка тёплого пола даёт возможность одновременно выровнять в случае необходимости черновые полы и создать защитное покрытие нагревательных элементов.

Бетон хорошо передает тепло от нагревательного элемента

Кроме этого, бетон служит в качестве медиатора передачи тепла от нагревательной конструкции внутреннему объёму помещения.

При монтаже систем инфракрасного обогрева стяжка пола допускается лишь в качестве выравнивающего основания.

Выравнивание основания

Часто бывает так, что межэтажные перекрытия или черновые полы имеют некоторые уклоны в горизонтальной плоскости. Причины этого могут быть самые разные – от нерадивости строителей до просадки основания дома.

Бетонная стяжка для тёплого пола необходима в том случае, если основание имеет перепад более чем 1 см по вертикали на 1 метр длины. Особенно актуальна выравнивающая стяжка для тёплого водяного пола, так как перепад высот может отрицательным образом сказаться на циркуляции теплоносителя по трубам системы.

Защита обогревательных элементов

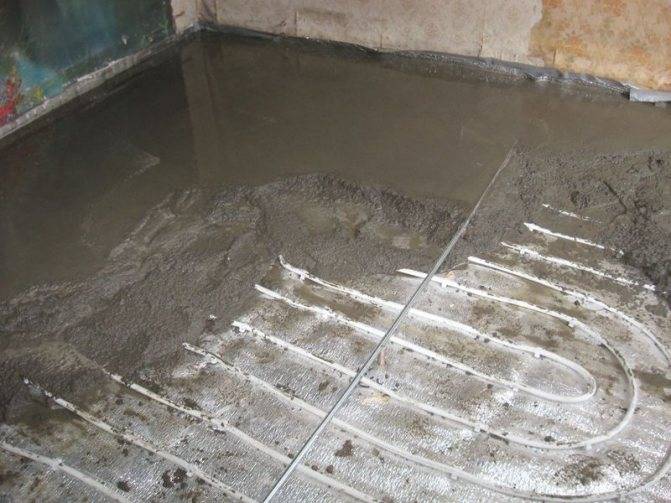

Бетон защищает нагревательный контур от механических повреждений

Бетонный слой, залитый поверх нагревательных элементов, выполняет для них защитную функцию. Особо уязвимыми местами в данном случае являются изоляционная оплётка электрических кабелей и пластиковые трубы, по которым циркулирует теплоноситель.

Под весом мебели, бытовой техники и людей, перемещающихся по комнате, изоляция проводов постепенно истирается, а сами кабеля могут быть перебиты нечаянным ударом сквозь мягкое напольное покрытие (линолеум, ковролин).

Ещё более подвержены внешнему воздействию полимерные трубы водяных систем обогрева.

Под внешним давлением труба может быть легко пережата, что создаст проблемы для циркуляции теплоносителя, и, следовательно, для прогрева комнаты. Бетон для тёплого пола в данном случае является своеобразной защитной бронёй.

Статья по теме: Как сделать спальню на балконе своими руками

Теплопередающая функция

Бетонная стяжка для тёплого пола также играет роль «медиатора», проводника тепла от нагревательных элементов всему объёму комнаты.

Электропроводка или трубы, вмонтированные в стяжку из бетона, работают на обогрев гораздо эффективнее, чем если бы они находились под дощатым или полимерным настилом.

Это связано с высоким коэффициентом теплопроводности бетона, намного превышающим показатели всех других материалов для напольных покрытий.

То есть такие материалы, коэффициент теплопередачи которых сравним с аналогичным коэффициентом для бетона.

Преимущества схемы «теплый пол + ламинат»

Теплые полы становятся все популярнее, так как появилась возможность все этапы – от черновой стяжки (бетонного основания) до финишного декоративного покрытия – исполнять своими руками. Если основанием пола в квартире является ровное бетонное покрытие, установить СТП несложно.

Ламинат имеет некоторые преимущества перед другими видами отделки. Он подходит для всех разновидностей электрического и водяного пола при условии, что для укладки элементов будет обеспечена гладкая, без перепадов и выступов, поверхность.

Бетонное основание обеспечивает ровную поверхность, необходимую для укладки нагревательных элементов, а ламинат эффективно и равномерно поглощает и передает тепло

Если вы остановитесь на сочетании СТП + ламинат, то необходимо проанализировать условия монтажа, сделать предварительные расчеты, после чего выбрать материалы:

• качественный ламинат, который со временем не деформируется от высокой температуры;
• элементы теплого пола, максимально подходящего для конкретных условий.

Например, если вы проживаете в городской типовой квартире, то от водяных полов сразу следует отказаться. Установки систем, подключенных к центральным коммуникациям, запрещены. Однако для частного дома, обогрев которого осуществляется от газового котла, это будет одним из наиболее удачных решений.

При выборе ламината в качестве финишного покрытия предоставляется возможность в дальнейшем легко и быстро менять интерьер. Надоевший или изношенный ламинат можно заменить более мягким ковровым покрытием, легким в уходе линолеумом ли другим видом напольного покрытия, при этом ничего кардинально не меняя в системе теплого пола, за исключением разве что монтажа еще одного слоя – фанеры.

Подготавливаем все необходимые материалы

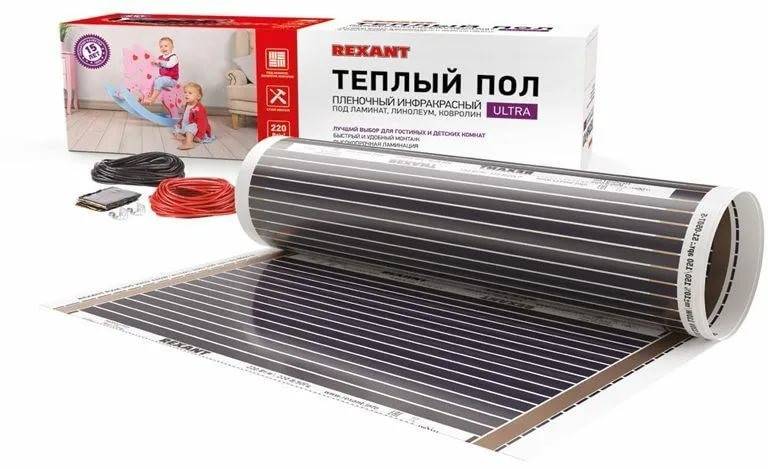

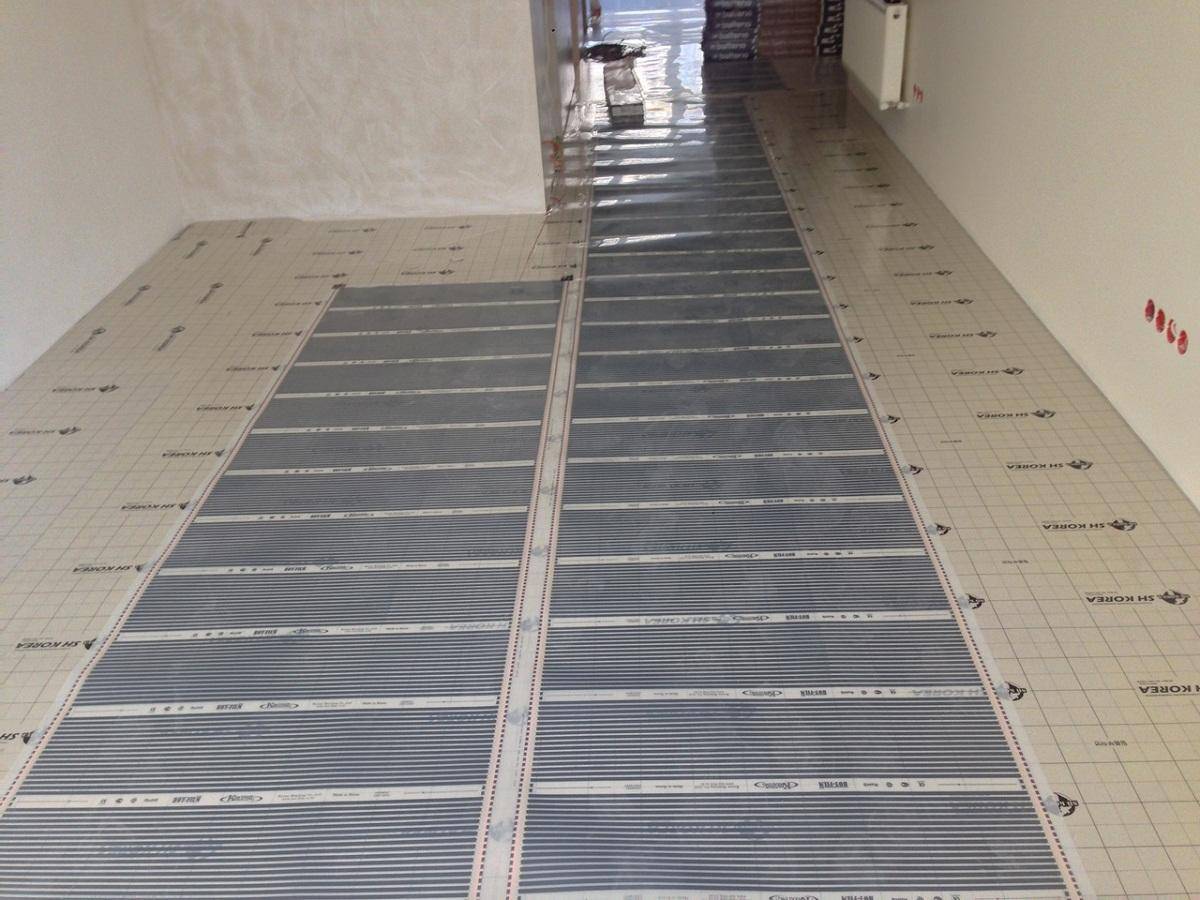

На данном этапе необходимо осуществить расчет теплого инфракрасного пола под ламинат, чтобы определить нужное количество всех материалов. Расчетная часть довольная простая, нужно всего лишь посчитать полезную площадь комнаты и с учетом выбранной мощности обогревателя, посчитать и его площадь.

Итак, для того чтобы облегчить восприятие информации, представим все по пунктам:

1. Определяем полезную площадь комнаты. Укладывать материал необходимо на расстоянии не менее 15 см от стены, причем под тяжелой мебелью и бытовой техникой стелить пленку запрещается. Исходя из этих требований, создаем схему и определяем полезную площадь.
2. Выбираем мощность системы. Как правило, для подогрева теплого пола используют покрытие мощностью 150 Вт/м2 (в том случае, если центральное отопление отсутствует) и 90 Вт/м2 если в доме присутствует отопительная система. Можно также выбирать промежуточные значения, опираясь на собственные условия применения.
3. Рассчитываем количество пленки. Для этого полезную площадь умножаем на мощность, которую Вы выбрали. Например, для комнаты в 15 м2 без центрального отопления потребуется теплый пол мощностью 2250 Вт (15*150). Идем в магазин и покупаем рулон подходящего размера.

Также дополнительно необходимо приобрести утеплитель (лучше всего пенофол), фольгированный скотч и поливиниловую вспененную пленку (защитит поверхность обогревателя от механических повреждений).

Когда все материалы будут подсчитаны и куплены, можно переходить к процессу монтажа.

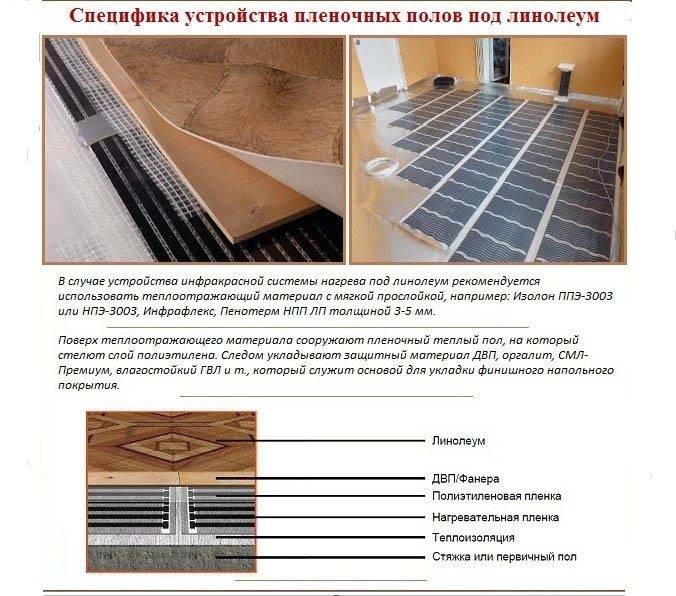

Выбор линолеума для теплого пола

Традиционный линолеум представляет собой материал, произведенный из синтетических смол. Его можно стелить на любую поверхность, при этом он имеет различную фактуру и расцветку. Однако, при воздействии температуры от 250C, материал начинает коробиться, терять форму и как следствие, долговечность. Кроме того, этот вид линолеума пожароопасен, потому его применение для полов с обогревом недопустимо.

Линолеум для теплого пола обычно обозначается такими значками

Другим вариантом напольного покрытия является мармолеум. По своей сути он схож с линолеумом, но для его производства используется натуральная древесная мука и льняное масло. Благодаря этому материал обладает следующими особенностями:

• огнестойкость: материал не горит и не дымит;
• износоустойчивость: не истирается, устойчив к воздействию грязи, срок службы до 30 лет;
• антибактерицидные свойства: микроорганизмы не размножаются на этом виде покрытия;
• эксплуатация при температуре до 280С.

Золотой серединой станет многослойный ПВХ линолеум, который так же подходит для полов с обогревом. Правда, экологичность этого материала значительно ниже, чем у мармолеума.

Если говорить о ценах, то примерная стоимость следующая: линолеум – от 150 р/кв.м, многослойный РВХ материал – от 400 р/кв.м, мармолеум от 800 р/кв.м. Зная примерные расценки вы можете приобрести материал согласно вашим финансовым возможностям.

Укладка ламината

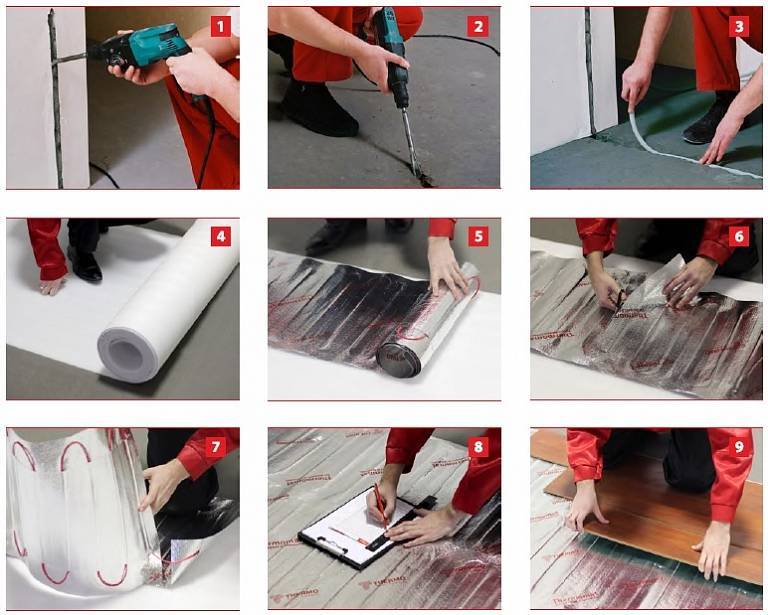

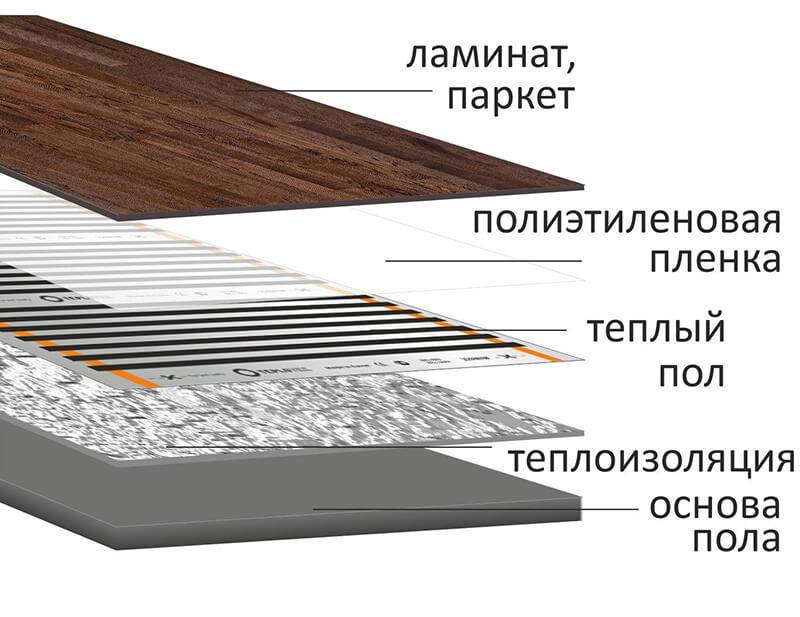

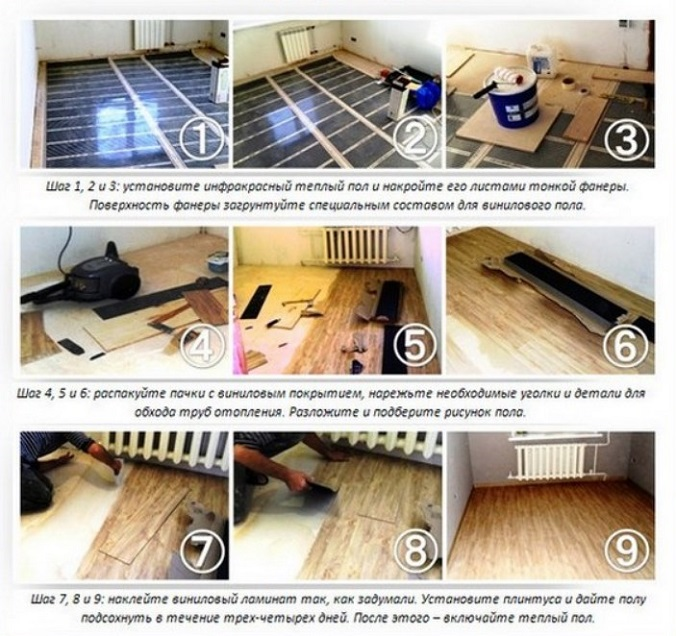

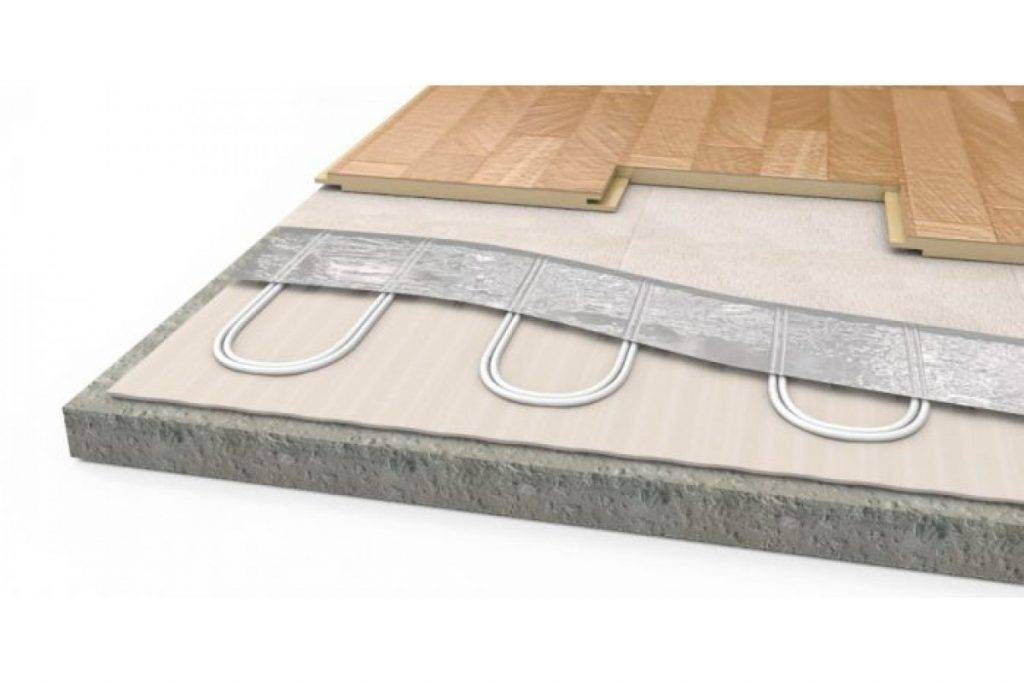

Укладка ламината на электрический «теплый пол» производится по той же технологии, что применяется для полов без обогрева:

• настилается демпферный слой. Какую подложку можно стелить под ламинат при обогреве пола, можно посмотреть здесь;
• определяется способ раскладки и место начала работ. Подробности можно изучить в материале «Откуда и как правильно начать класть ламинат?»;
• вдоль стен выкладываются клинья (можно использовать рейку) для фиксации технологического зазора;
• с ламелей первого ряда срезается шип;
• укладывается первый ряд;
• укорачивается первая ламинированная доска второго ряда (торцевые стыки не должны совпадать), после чего производится монтаж второго ряда;

Подробно технология укладки ламината рассмотрена здесь.

Ламинат для тёплого пола

Для системы обогрева «тёплый пол» подходят не все виды ламината. Облицовку используют для пола в гостиной, спальни, детской комнате. В холе укладывают ламели повышенной износостойкости. Ванная комната и санузел относятся к влажным помещениям.

Покрытие из древесного материала в данных помещениях не используют. Материал выполнен из древесной плиты. На его поверхность приклеивают бумагу с определённым орнаментом. Сверху бумага защищена толстым слоем акрила.

Все слои плотно присоединены смолой. При сильном нагревании смола может выделять ядовитые пары формальдегида, поэтому для напольного обогрева выбирают ламинат с особыми характеристиками. На упаковке имеются соответствующие надписи «тёплый пол», «горячая вода» или химическая формула воды Н2О.

1. При напольном обогреве на стяжке образуется конденсат. Влага может разрушить дорогое напольное покрытие. Ламинат для «тёплого пола» обработан влагоотталкивающей пропиткой.
2. Облицовка не деформируется под действием высокой температуры. При напольной системе отопления нагревательные элементы находятся на черновом основании пола. От них тепло поднимается вверх. При этом ламинат может разогреваться до 25 0С. Облицовка, предназначенная для системы «тёплый пол», может выдерживать 40 0С.
3. Для производства материала используют тугоплавкую смолу. Она не изменяет свойства при нагреве 40 0С. Пары формальдегидов не выделяются. На ламелях или на упаковке данная характеристика обозначается «Е1» или надписью «Formaldeide classe E1».
4. Напольное покрытие, выполненное из древесного материала, хорошо держит тепло, имеет низкую теплопроводность. Облицовка, предназначенная для системы напольного обогрева, обладает высокой теплопроводностью. Если использовать её при радиаторном отоплении, то пол всегда будет холодным. При альтернативном обогреве на поверхности покрытия постоянно поддерживается определённая температура. Ламинат быстро отдаёт энергию предметам, которые находятся в комнате, тепло равномерно распределяется по всему воздушному пространству помещения.

Рекомендуем: Как укладываются трубы для тёплого пола из сшитого полиэтилена?

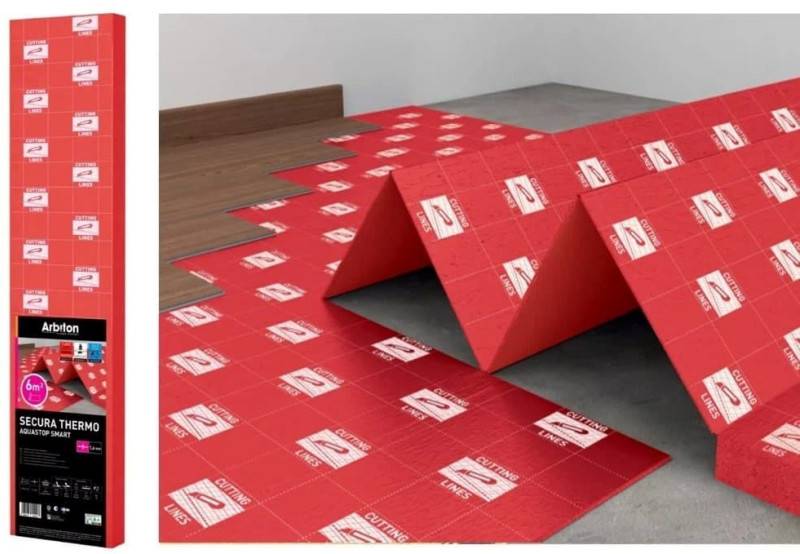

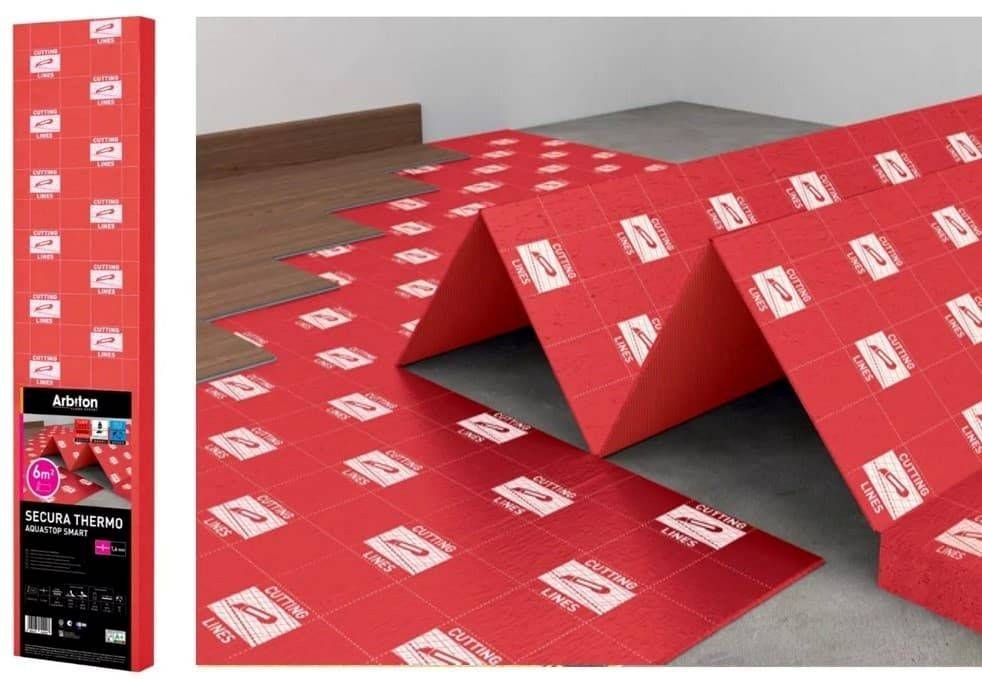

Под ламинат обязательно укладывают подложку. Рекомендуют выбирать вспененный материал. Он смягчит неровности чернового основания, снизит нагрузку на соединительные замки ламелей. Подложка плохо пропускает звук. Тепло она тоже задерживает, поэтому изоляцию выбирают тонкую, не более 3 мм. Чтобы тепловая энергия была направлена вверх к полу, рекомендуют использовать фольгированный экран.

Технология электрического подогрева пола

Суть технологии в том, что под напольное покрытие размещаются специальные электрические маты. Они состоят из тонкого шнура, расстегнутого на сетке из стекловолокна. Мат достаточно тонкий, что достигается за счет модификации нагревательного элемента в виде алюминиевой фольги, к которой прикреплен нагревательный кабель вместе с сеткой. Это позволяет создавать коврики толщиной 1.5 мм, а благодаря пленке тепло распределяется по большой площади и легче проникает через ламинат и ковролин.

Электрический теплый пол используется как эффективный способ обеспечить теплом многие из наиболее часто используемых комнат в доме, сохраняя при этом низкие энергозатраты. Система электрического напольного отопления обычно устанавливаются в ванных комнатах, кухнях и спальнях, но также может использоваться для обеспечения дополнительного тепла в таких помещениях, которые трудно держать в тепле традиционными системами воздушного отопления (например, подвал). Электрический подогрев прост в установке, и подходит почти для каждого типа пола.

Бетонный пол в частном доме

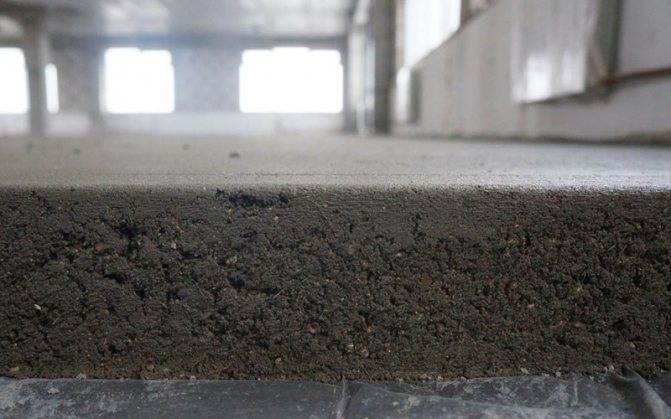

Самый простой и дешёвый способ сделать пол — это залить его поверхность стяжкой. Смесь песка и цемента обходится гораздо дешевле, нежели другие строительные материалы, но этот вид пола обладает самым большим недостатком — от него так и исходит холод. Зимой без тапочек ходить по бетонной стяжке совершенно невозможно. Но сегодня современные технологии решили эту проблему. Под слой стяжки укладывается утеплитель, который хоть и немного, но решает данную проблему. В качестве утеплительных материалов подходят керамзит, гранулированный шлак и пенопласт. Современные мастера в основном дают предпочтение пенопласту.

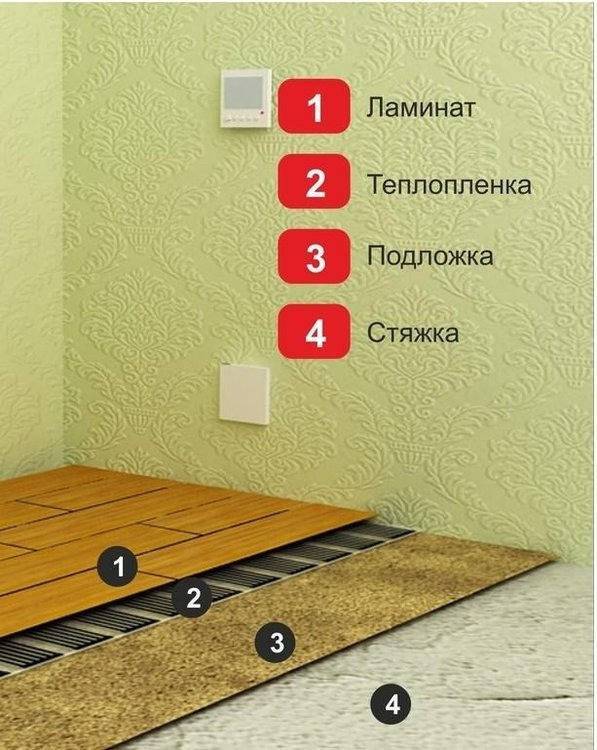

Структура нашей бетонной стяжки в разрезе будет напоминать пирог, который имеет несколько слоёв. Сначала на поверхность пола для утепления укладывается пенопласт, а потом уже заливается стяжка. Процесс заливания бетонной стяжки происходит примерно в пять этапов:

• Первый этап — это гидроизоляция поверхности. На грунт лучше всего выкладывать специальные гидроизоляционные материалы во избежание появления плесени и разных грибков. Для этой задачи подходит такой материал, как плотная полиэтиленовая плёнка, которую выкладывают непосредственно на поверхность грунта. Но лучше всего использовать специальный гидрозащитный барьер, который сделан из битумной мастики;

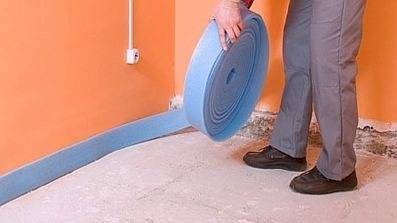

• Второй этап — проклеивание по всему периметру вдоль стен на высоте до 15 см пористого материала из вспененного винила. Этот материал обеспечивает пластичность пенопласта при температурных перепадах и защитит его от потрескиваний;
• Третий этап — это настилка самого пенопласта. Пенопласты должны стелиться плотно друг к другу. Если бетонный раствор попадёт в образующиеся щели, то оттуда может проникнуть холод, что делает наш труд совершенно бесполезным. Поэтому появившиеся щели наполняются монтажной пеной;
• Четвёртый этап — это армирование стяжки. Бетонная стяжка без арматуры на пенопласте не продержится и одного года. Достаточно нескольких месяцев, чтобы бетонная стяжка начала трескаться и не пройдёт и одного года, как она попросту рассыплется на части. Поэтому армирование, можно сказать, является обязательным условием;
• Пятый этап — это сама стяжка. После этапа армирования заливается сам бетонный раствор. Толщина бетонной стяжки должен превышать 50 мм. Бетонный раствор должен быть прочнее положенного, то есть обычное соотношение 1:4 не подходит, лучше использовать соотношение 1:3. Также во избежание потрескиваний стяжки, в бетонный раствор добавляют пластификаторы.

Процесс утепления бетонной стяжки происходит примерно так. Хоть бетонная стяжка и является самым дешёвым и доступным видом пола, но этого недостаточно, чтобы ваш дом был уютным и комфортным. Для этого ещё и прибегают к помощи разнообразным системам подогрева.

Системы подогрева полов, которые подходят для укладки под ламинат?

На сегодняшний день на строительном рынке представлены три основных разновидности систем подобного рода, которые используются для укладки под ламинат:

• водяная система подогрева полов;
• электрическая кабельная обогревательная система;
• тёплые электрические инфракрасные полы.

При этом вне зависимости от конструктивных особенностей таких видов тёплых полов все они обладают общими положительными качествами:

• равномерное распределение тепловой энергии по напольной поверхности;
• высокая эффективность отопительной системы;
• нагревательные элементы тёплого пола под ламинат скрыты от глаз;
• отсутствие циркуляции пыли как при использовании радиаторного отопления.

Но прежде чем отдать предпочтение какой-либо конкретной системе тёплых полов под ламинат нужно рассмотреть все достоинства и недостатки каждой отопительной конструкции по отдельности.

Общая технология утепления пола

Сначала подготавливается основание. Все имеющиеся неровности на полу следует устранить: счесать выступы, ямки и трещины заделать раствором и зашпаклевать. Следующий этап выполнение гидроизоляции. Поверхность застилается полиэтиленовой пленкой так, чтобы края стыковались внахлест. На швы приклеивается скотч. Гидроизоляционный слой очень важен: он защищает деревянные элементы от воздействия влаги.

Если утепляется деревянный пол, то укладываются лаги, а в пространство между ними теплоизоляционный материал (керамзит, минеральная вата, пенопласт). Затем для выравнивания поверхности используются доски и подложки из материалов, выпускаемых в листах, к примеру, фанера.

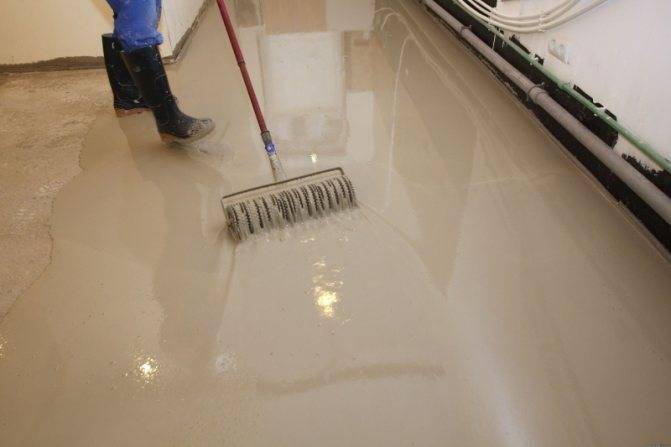

Если пол неровный, то выровнять его можно при помощи бетонной стяжки или самонивелирующийся смеси. Такую смесь для пола приготавливают в соответствии с инструкцией в подходящей по размеру емкости. Затем ее необходимо распределить по поверхности при помощи шпателя.

Советы по выбору тёплого пола

Выбор качественного, эффективного, долговечного и экономичного тёплого пола – это непростая задача. Учитывая широкий ассортимент данного оборудования на рынке, владелец недвижимости может допустить ряд ошибок. Чтобы этого не произошло, перед покупкой тёплого пола, рекомендуется проверить следующие параметры:

Предельно допустимая толщина пирога пола, которая зависит от высоты помещения, а также максимальной нагрузки на плиты перекрытий и другие пролётные конструкции.

• При необходимости добиться повышенной теплоотдачи, при условии, что высота помещения не является определяющим фактором, рекомендуется отдавать предпочтение кабельным тёплым полам вместо матов.
• Экологичность оборудования – некоторые полимерные плёнки при нагревании могут выделать токсины, что ограничивает их применение в детских или медицинских учреждениях, а также если в доме или квартире проживают аллергики.

• Механическая прочность тёплого пола – актуальна при установке тяжёлой мебели или оборудования поверх ламината.
• Возможность раскроя матов без потери их эффективности и работоспособности.
• Общая электрическая мощность, выделяемая на работу тёплого пола.

Необходимость обеспечения экономии электроэнергии – в данном случае. лучшим решением будет выбор инфракрасных плёнок.

Необходимость проведения мокрых работ при устройстве защитной стяжки. В случае, если потребителю необходимо просто перестелить ламинат в уже отделанном помещении, не следует покупать греющий кабель.

Одним из важнейших критериев выбора является известность бренда, а также наличие большого количества положительных отзывов от реальных пользователей о продукции компании на независимых форумах в сети.

Нюансы в плане подбора оптимальной марки материала

С толщиной ситуация более менее понятна. Остается только разобраться с тем, какой именно ламинат годиться для использования вместе с теплыми полами. Укладка ламината на теплый пол будет успешной, если вы приобретете материал с соответствующей маркировкой.

Маркировка

Сегодня большинстве изделий, которые специально разработаны для взаимодействия с теплыми водяными полами,  носят надпись «Warm wasser», что означает буквально – «горячая вода». На рисунке продемонстрированы значки, которые можно встретить на товарах, предлагаемые сегодня в торговой сети.

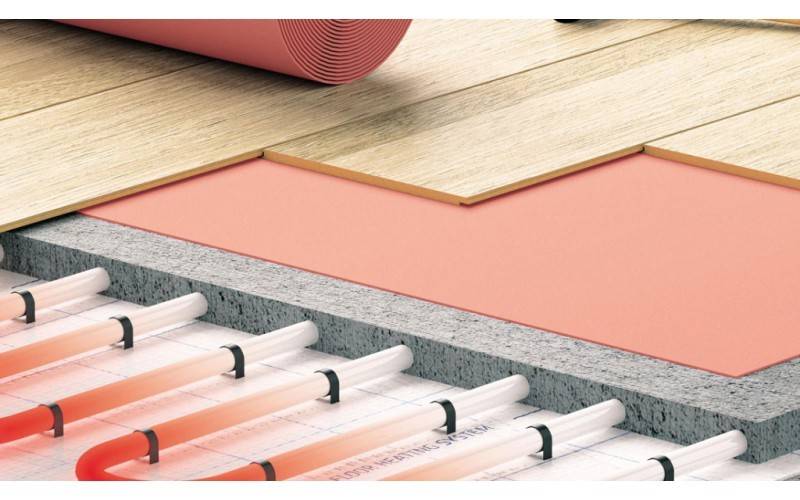

Ламинат для теплого водяного пола должен быть совместим с внутрипольным вариантов обогрева. Обычно рядом со значком маркировки ставится значение рекомендуемой температуры нагрева материала. Как правило, это 27-28С.

При покупке материала обратите внимание на содержание сопроводительной документации. Обычно производители пишут в паспорте желательные виды обогревающего оборудования, способы и интенсивность обогрева

Коэффициент теплового сопротивления

Не стоит опускать в сторону и теплоизоляционные свойства облицовочных материалов.  Так же в качестве важного параметра, обратите внимание на тепловое сопротивление материала (thermal resistence). Для водогрейных полов специально выпускаются ламинированные плиты, обладающие приемлемыми параметрами для теплообмена. Чем выше коэффициент теплового сопротивления, тем больше ламинат будет удерживать тепло

Чем выше коэффициент теплового сопротивления, тем больше ламинат будет удерживать тепло

Укладывать теплый пол нужно с использованием подложки, которая так же обладает своим коэффициентом теплового сопротивления

Чем выше коэффициент теплового сопротивления, тем больше ламинат будет удерживать тепло. Укладывать теплый пол нужно с использованием подложки, которая так же обладает своим коэффициентом теплового сопротивления.

Показатель теплового сопротивления напрямую зависит от плотности и толщины материала. Для водяных теплых полов рекомендуется использовать плитки, толщина которых не превышает 8-10 мм. Пренебрежение технологическими параметрами может привести к тому, что нижняя часть материала будет перегреваться, что в результате приведет к порче напольного покрытия.

Последний аспект, на который следует обращать внимание – класс материала

Класс ламината

В этом плане картина выглядит следующим образом. Чем выше класс, тем лучше качество материала, тем меньше его поверхность подвержена стиранию. Следует отметить, что под воздействием нагревательного контура ламинат пребывает в сложном физическом состоянии, поэтому лучше будет, если плиток на теплый водяной пол будет осуществлена материалами класса 32 или 33.

Как правило, все изделия, маркированные соответственно под теплые полы, имеют необходимый класс прочности.

Существует еще одна немаловажная деталь, на которую следует обратить внимание при покупке материала, зона использования. Не каждый материал будет одинаково подходить для настила в разных по назначению помещениях. Отапливаемые помещения условно делятся на три зоны:

Отапливаемые помещения условно делятся на три зоны:

• Зона спальная – комнаты отдыха, спальные комнаты;
• Зона рабочая —  кухня, кладовая;
• Зона транзитная – корило, прихожая;
• Зона отдыха и релаксации —  балконы, лоджии, ванная комната.

В каждом отдельном случае подбирается определенный тип материала, на котором стоят соответствующий отметки. Разделение происходит по классности и по уровню содержания формальдегида.

На предлагаемом видео очень подробно рассказано о том, как правильно выбирать ламинат и для каких целей:

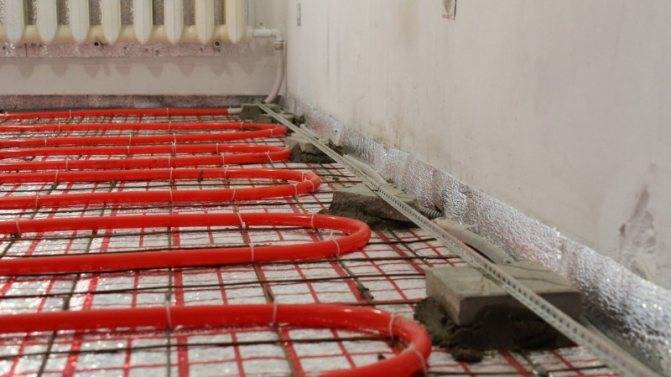

Выбор и расчет размера труб

В настоящее время монтаж теплых полов водяного отопления своими руками чаще всего производят с использованием одной из четырех разновидностей труб:

1. Сшитый полиэтилен – пластичный материал с прочными молекулярными связями. Не выделяет вредных веществ при нагревании, хорошо изгибается, термостойкий, не поражается грибком и имеет высокую стойкость к химическим веществам. Есть 4 разновидности в зависимости от технологии изготовления, ориентировочный срок службы – около 50 лет.
2. Металлопластик – самое популярное решение, имеющее многослойную структуру и сохраняющее нужную форму при нагреве. При небольшой массе показатели прочности высокие, теплопроводность хорошая. Элементы не боятся коррозии, теплоноситель по ним перемещается бесшумно, главное – не скручивать их по продольной оси, чтобы не повредить алюминиевую прослойку. Служат около 50 лет.
3. Медь – качественный и очень долговечный материал, обладающий наилучшими показателями теплопередачи. Но его цена существенно выше, чем у аналогов, а для изгибания потребуется специальное приспособление. При этом срок службы самый большой, по расчетам он составляет около 100 лет.
4. Гофрированная нержавеющая труба имеет хорошие показатели теплопроводности. Это прочный и долговечный материал, но за счет особенностей конструкции его наружный диаметр больше, как и диаметр изгиба. Стоимость также достаточно высокая.

Относительно диаметра все просто: практически для всех помещений оптимальным решением будет 16 мм. Он подходит вне зависимости от площади, главное – правильно уложить трубы. Но есть некоторые нюансы – если укладывается медь, можно применять трубу 14 мм. А при заливке стяжки толщиной 100 мм или больше стоит укладывать вариант 20 мм.

Выбор предпочтений

Существует несколько типов греющих оснований, в зависимости от которых выбирается финишное покрытие. Зачастую в этом качестве используется линолеум под теплый пол. Однако, необходимо правильно подобрать этот материал, чтобы при нагревании по минимуму испарялись вредные вещества.

Считается, что отдавать предпочтение лучше мармолеуму – материалу, изготовленному из натуральных компонентов. Но за счет этого, и цена материала весьма высока. Еще более дорогостоящим (хотя и наиболее экологичным) вариантом станет укладка паркетной доски. Следует также учесть, что кроме цены, из-за воздействия повышенной температуры возможна деформация паркета, что потребует циклевки.

Поэтому в последнее время ламинат уверенно теснит других конкурентов, выходя на первое место по соотношению «цена-качество». Конечно, можно рассмотреть вариант линолеума, но цена качественного линолеума зачастую выше цены ламината.

Существуют различные виды греющих поверхностей. Одним из наиболее популярных является кабельный горячий пол под ламинированные панели – электрическая нагревательная система, которая состоит из специального кабеля и средств автоматики. Монтируют такой пол, как правило, на стяжку – это наиболее простой способ укладки. Однако есть и более современные методы, например, специальные маты, в которые укладывается провод.

В случае деревянного пола, в качестве выравнивающих элементов используют фанеру, ДСП или другие материалы. Ламинат на теплый пол при желании реально уложить своими руками. Для этого не потребуется дорогостоящих материалов

Однако важно, чтобы пол перед укладкой был тщательно выровнен

Виды электрического теплого пола

Электрический «теплый пол» подразделяется на три вида:

• кабельный;
• нагревающие маты;
• аморфную металлическую ленту.

Кабельный «теплый пол»

Уже из самого определения ясно, что нагревательным элементом в системе отопления является кабель. Проходя по нему, электроток нагревает спрятанный в оплетку металлический сердечник, точно так, как греется спираль или специальные пластины утюга, электроплитки, ТЭНа и т.д. Нагреваясь, кабель передает тепло стяжке, а та, как русская печка, обогревает через напольное покрытие комнату.

Обогревающие кабеля могут быть разными по строению:

• с одной токопроводящей жилой;
• с двумя (двужильные);
• с саморегулирующимися жилами.

Виды нагревательного кабеля.

Одножильный кабель (на фото обозначен буквой А) имеет всего одну сердцевину, которая и служит нагревательным элементом. Такое строение электропровода имеет два существенных недостатка:

• концы кабеля должны сойтись у термостата, что при сложной геометрии помещения сделать очень сложно;
• электромагнитное излучение, от которого не спасает медная оплетка.

Конструкция двужильного кабеля (позиция Б) состоит из нагревающегося элемента и токопроводящей жилы. Это позволяет минимизировать вредное излучение (замеры показывают, что оно меньше, чем у смартфона) и не заморачиваться по поводу раскладки — в ее конце две жилы просто перемыкаются, создавая замкнутый контур.

Саморегулирующийся кабель (позиция В) — сложная, дорогая, но надежная система электроподогрева пола. У такого кабеля есть способность регулировать температуру нагревания не только по всей длине, но и участками, в отдельно взятой точке пола.

Например, под мебелью кабель греется всего до +18oС, а на открытых участках до +23oС, как установлено на терморегуляторе. Везде температура пола будет одинаковая. Такое свойство кабеля достигается наличием двух проводников, соединенных полимерной матрицей, которая и нагревается.

Нагревательные маты

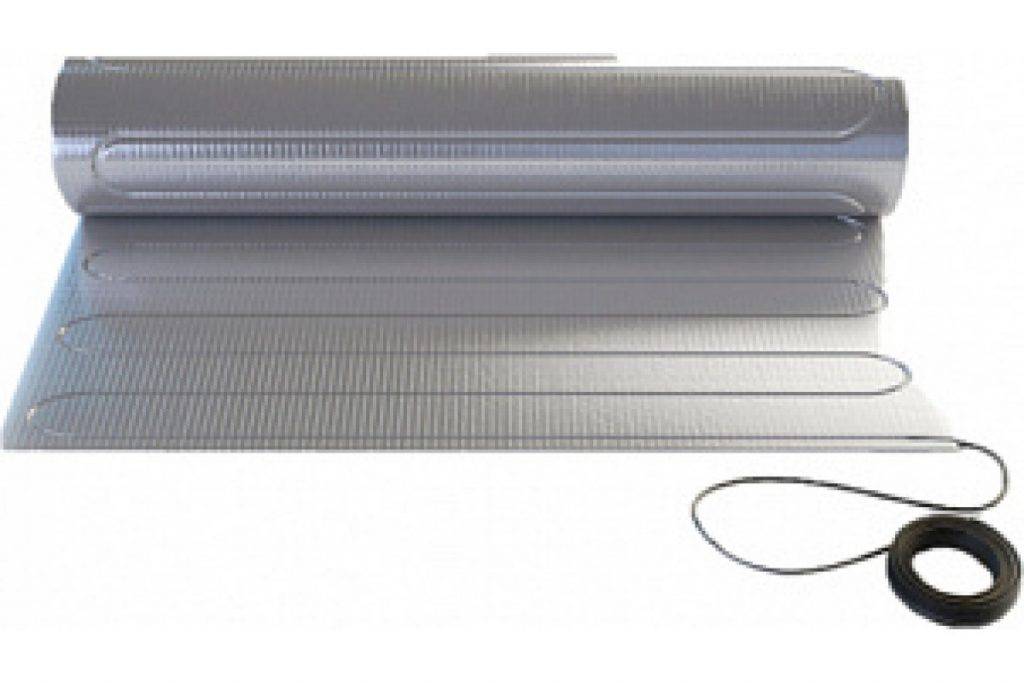

Нагревательный мат резистивного характера — это такая же кабельная система обогрева, только заключенная в поликарбонатную сетку. Такая конструкция обогревательной системы позволяет не заливать электрокабель цементно-песчаным раствором. С одной стороны плюс: меньше затраты на монтаж, с другой — минус: при отключении электричества помещение быстро выхолаживается. Истина оказалась, как всегда, посередине: заливают стяжку, но меньшей толщины — 3 см.

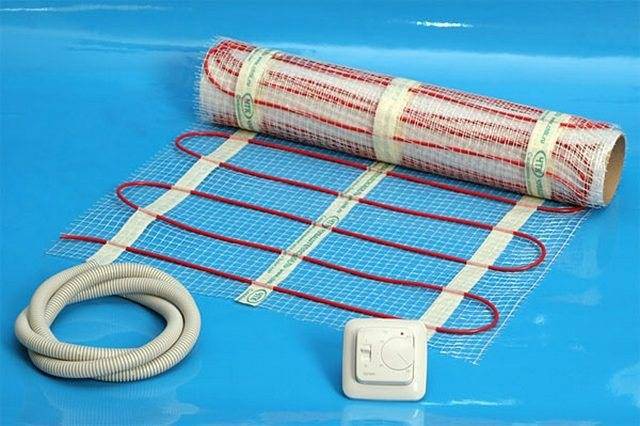

Комплект нагревательного мата.

Маты могут быть с одной или двумя жилами. У нагревательных матов несколько дополнительных плюсов:

• высокий уровень готовности к монтажу;
• более тонкая стяжка;
• быстрая установка;
• экологичность.

Есть и минусы:

• низкая мощность;
• максимальная площадь обогрева до 15 м2;
• маты не годятся для постоянного отопления. Только в качестве дополнительного источника тепла.

Аморфная металлическая лента

В продаже появился инновационный вид электроподогрева пола: аморфная (без кристаллической решетки) металлическая лента. Новинке всего пара лет, поэтому конкретно говорить о ее преимуществах и недостатках рано. Отметим только то, что пишет производитель:

Аморфная металлическая лента.

• высокий КПД, что сказывается на экономичности;
• долговечность — дается гарантия на 25 лет;
• выход из строя одной или нескольких полос не блокирует работу всей системы — можно обойтись без ремонта;
• устойчивостью к коррозии.

Подготовительные работы

Устройство электрического «теплого пола» начинается с подготовки основания. Здесь можно выделить следующие основные этапы:

• I этап — ремонт бетонного перекрытия или чернового деревянного пола;
• II этап — гидроизоляция;
• III этап — утепление под стяжку.

I этап. Ремонт основания пола

В перечень работ по ремонту основания пола входят следующие операции:

• убирается старое напольное покрытие;
• удаляется стяжка;
• заделываются трещины, сколы раковины. У чернового деревянного пола меняются гнилые лаги, доски, табачные сучки;
• основание грунтуется.

Более подробно технология расписана здесь.

На этом же этапе в стене штробится канал под проводку и коронкой вырезается отверстие под терморегулятор. Подробно работы расписаны здесь.

II этап. Гидроизоляция

Под ламинат в обязательном порядке проводится гидроизоляция основания пола. Материалами могут быть рубероид, полиэтиленовая пленка, различные мастики. Нюансы гидроизоляционных работ можно посмотреть в статье «Гидроизоляция пола под ламинат».

III этап. Теплоизоляция

Чтобы тепло от нагревательных элементов не уходило в перекрытие, на основание пола укладывается утеплитель. Многие сайты рекомендуют использовать фольгированные материалы, что на взгляд редакции портала StroyGuru является рекламным ходом. Ведь в закрытом пространстве (уложена стяжка) отражающий эффект не наблюдается. Нужен зазор, которого нет.

Поверх стяжки специальными дюбелями крепится армирующая сетка.

Монтажная лента крепится дюбелями.

Завершается III этап наклеиванием демпферной ленты по периметру стен.

На стены крепится демпферная лента.

Заключение

Ламинированные покрытия боятся влаги и значительных температурных перепадов, поэтому выбирать теплый пол следует с особой тщательностью. При этом каждая отдельно взятая система обогрева полов имеет свои особенности монтажа.

Чтобы избежать деформации ламинированного покрытия, нужно строго придерживаться технологии укладки выбранной системы теплого пола — при монтаже своими руками рекомендуется опираться на видео, где работы проводят профессионалы.

На бетонный пол можно установить любой тип теплого пола — целесообразность зависит от каждого отдельно взятого случая. Но самым удачным решением под ламинат является подключение инфракрасного пола, который оказывает щадящее воздействие на ламинированную поверхность и дает равномерный подогрев.
