Как поднять пол в ванной под установку трапа
Самый маленький по размерам сливной трап, монтируемый в пол, имеет высоту 6-7 см. При этом для того чтобы вода нормально стекала в него, необходимо обеспечить уклон в сторону сливного отверстия не менее чем 1 см на метр. Это значит, что делая пол со сливом, к стенам высоту пола увеличивают. Нулевая точка при этом — верхняя часть установленного трапа. Насколько точно поднимается пол зависит от размеров душевой кабины или ванной полностью, если воду планируете собирать со всей площади ванной.
Схема расположения трапа для слива воды в полу
Поднять пол в ванной или в душе можно несколькими способами. При выборе способа необходимо учитывать несущую способность перекрытия, иначе можно нанести вред всему строению.
Стяжка разных видов
Наиболее очевидный способ сделать уклон пол слив в полу — залить стяжку. Но вариант не всегда лучший. Во-первых, обычная цементно-песчаная смесь имеет большой вес, во-вторых она долго «зреет». Но есть несколько неплохих вариантов.
- ЦПС. Обычная цементно-песчаная стяжка. Вариант понятный, но очень тяжелый — 15-16 кг на 1 кв. метре при толщине слоя в 1 см. Не всякое перекрытие может вынести такую нагрузку. Особенно надо быть осторожными в домах старой постройки.
- Насыпать сначала слой керамзита, сверху залить цементно-песчаной смесью (толщина не менее 3 см). Неплохой вариант, но надо считать по несущей способности перекрытия — выдержит или нет.
Подготовлены направляющие для заливки стяжки - Сделать утепленную плавающую стяжку. Вниз укладываются плиты эуструдрованного пенополистирола (не пенопласта, он под весом стяжки сомнется), сверху залить ЦСП (минимальная толщина тоже не менее 3 см). Хороший вариант — пол будет не таким холодным, и общая масса относительно невелика. В данный вариант легко встраивается система подогрева пола. Более рациональный — электрический, с водяным много мороки при установке.
- Полистиролбетон или другие виды легкого бетона. Вариант очень неплохой, заодно решается еще и проблема «холодного пола» — так как данные материалы имеют неплохие теплоизоляционные свойства. Тут надо будет искать компромиссное решение — между массой стяжки и прочностными характеристиками.
Наиболее распространенный способ сделать пол со сливом — с использованием стяжки. Просто стяжка может быть разной, тем более, что толщина «пирога» обычно бывает значительной — редко менее 12 см — что позволяет сделать ее комбинированной. Это позволяет обеспечить требуемую надежность, но снизить вес. Чаще всего пол со сливом делают утепленным. Но толщина утеплителя и стяжки по-максимуму — это 10 см, чего явно недостаточно для установки большинства трапов. Оставшиеся сантиметры «добирают» укладывая черновую стяжку, а вот ее имеет смысл сделать из легкого бетона — чтобы снизить нагрузку на перекрытие.
На лагах
Чтобы не перегружать перекрытия, можно сделать подиум в душе или ванной на лагах. Вариант спорный, так как высокая влажность и древесина не очень хорошо сочетаются, но иногда это — единственный выход. При выборе такого устройства слива в полу, использовать надо хорошо просушенную древесину. Перед использованием ее обрабатывают защитными составами (по инструкции, но не менее двух раз). Выбирать желательно из тех пропиток, которые предназначены для наружных работ или для прямого контакта с грунтом — степень защиты у них выше. После высыхания состава можно приступать к работе.
- Сделать полна деревянных лагах. Лаги устанавливаются «конвертом» с центром в месте расположения сливного трапа. В общих чертах технология такая: в стяжке пола сверлятся отверстия под установку шпилек (М14-М16), шаг установки — около 30 см. На шпильки крепятся лаги (40*60 мм или 45*90 см — от размеров возводимого подиума). Лаги укладываются (можно подтесать) с учетом создания требуемого уклона. На них — влагостойкая фанера 12 мм или толще, затем ГВЛ, гидроизоляция, на нее — плитка.
Примерная схема расположения лаг «конвертом» - Сделать плоский деревянный пол на лагах, а с уклоном уложить плитку за счет разной толщины клея. Этот вариант хорош на маленьких площадях — если слив делаете исключительно в душевой кабинке небольшого размера.
Можно сделать пол прямым, а уклон задать толщиной клея
Достоинства этих способов — минимальный вес, недостатки — сложность исполнения, так как требуется внимание к мелочам, высокое качество гидроизоляции. Как видите, пол со сливом в ванной или в душе можно сделать по-разному
Выбирайте тот вариант, который лучше подходит для ваших условий
Как видите, пол со сливом в ванной или в душе можно сделать по-разному. Выбирайте тот вариант, который лучше подходит для ваших условий.
Порядок работ при монтаже душевой без поддона своими руками
Если вы не знаете, как сделать душевую кабину без поддона самостоятельно, нижеприведенная инструкция поможет вам.
Для того чтобы сделать душевую кабину своими руками без поддона, необходимо учесть уклон труб и самого пола к канализации не менее чем на 1 градус. На очищенное и подготовленное бетонное основание необходимо нанести слой гидроизоляционной мастики. При этом необходимо поднять уровень нанесения средства от пола по стенам на высоту не менее чем 25 см. Это позволит обеспечить дополнительную изоляцию стяжки от влаги.
Теперь в намеченном месте монтируем т рап или лоток. Для этого необходимо сначала смонтировать трап и его опоры строго по инструкции. Все коммуникации (сифон, трап, трубы) соединить между собой в одну конструкцию и протестировать отвод воды путем заливания жидкости в трап. После того как система отвода воды смонтирована, решетку трапа лучше заклеить самоклеящейся пленкой во избежание попадания в нее строительной грязи и мусора.
На открытые места пола желательно уложить слой пенопластовых (пенополистироловых) пластин, толщиной не менее 4 см. Такой материал будет играть роль утепляющей и амортизирующей прокладки.
Уровень наклона пенопласта к месту слива постоянно контролируем при помощи строительного уровня. Оставшиеся щели между коммуникациями и пенопластом засыпаем песчано-водяной смесью. Тщательно трамбуем, выравнивая уровень пенопласта и песка. Такую конструкцию оставляем до затвердения на 3-4 дня.
Важно. при монтаже трапа постоянно следите за уклоном трубы в сторону канализационного стока. Этап второй: гидроизоляция душевой без поддона
Этап второй: гидроизоляция душевой без поддона
Перед тем как сделать душевую без поддона окончательно привлекательной, необходимо обеспечить её абсолютную герметизацию. Это позволит обеспечить возможного подтопления соседей снизу.
Для осуществления герметизации в душевой, нужно уложенные ранее плиты полистирола еще раз обработать герметизирующей мастикой. И снова захватить участок стен от пола вверх.
На нанесенный слой средства укладываем сплошной лист гидроизоляционного материала (стекловолокно или рубероид). Его края должны заходить на стены от пола на высоту не менее 25 см.
Важно. при монтаже гидроизоляционного материала по углам ни в коем случае не режьте пленку. Лучше просто загнуть гидроизоляцию по углам и хорошо прижать
Можно посадить на клей. В противном случае разрезы со временем начнут пропускать воду, что приведет к последующему разрушению всей конструкции
Лучше просто загнуть гидроизоляцию по углам и хорошо прижать. Можно посадить на клей. В противном случае разрезы со временем начнут пропускать воду, что приведет к последующему разрушению всей конструкции.
Этап три: бетонная стяжка и чистовая отделка душевой
Наполовину смонтированный пол еще раз покрываем бетонной стяжкой толщиной около 4 см. Не забываем учитывать уклон пола в сторону трапа. Рекомендуется на бетонную стяжку уложить планки, предназначенные для швов плитки. Это позволит бетонному полу хорошо реагировать на температурные перепады и при этом не растрескиваться.
Осталось отделать пол и стены душевой керамической плиткой или мозаикой. Все швы тщательно закрываем гидроизоляционным средством (пленкой или силиконом).
Теперь осталось установить ограждение душевой без поддона. Каким оно будет, решать вам. Как варианты можно использовать:
Кирпичную или шлакоблочную перегородку, отделанную кафелем или мозаикой;
Стеклянные дверцы. установленные под прямым углом или имеющие округлую форму.
При этом стоит знать, что сегодня достаточно большое количество компаний выпускает самые разнообразные варианты стенок для душевой без поддона. Как правило, это усиленное стекло толщиной от 6 до 12 мм, которое не оставляет разводов, потеков и пятен. Кроме того, такие стенки могут быть выполнены в прозрачном, светлом, темном или матовом варианте.
В качестве лейки можно использовать любую современную конструкцию на свой выбор. Удачных вам работ и приятных водных процедур!
Монтаж душевого трапа
Если вы монтируете трап на этапе строительства частного дома, то вопросов о том, как сделать слив в душе в полу, обычно не возникает. Слив устраивают в монолитном полу, обеспечивая вертикальный отвод сточной трубы. Совсем другое дело обстоит с многоквартирными домами. Толщина стяжки в квартирах обычно недостаточная для обустройства такой конструкции. Поэтому хозяевам приходится поднимать уровень пола в ванной комнате, одновременно обеспечивая его уклон. Обычно достаточно высоты 12-15 см для размещения под таким помостом сифона и сливной трубы.
Результат работы может выглядеть вот так, если вместо плитки использовать мозаику
Изготавливают трап для душа в полу своими руками в следующей последовательности:
1. Вымеряют рулеткой местоположение трапа с таким расчетом, чтобы от него до стен можно было уложить кратное количество плиток (не забывая учитывать ширину межплиточных швов — порядка 2 мм). Так вам придется меньше их резать, да и внешний вид пола будет более эстетичным.
2. Трап посредством труб соединяют с канализационным сливом. Уклон сливной трубы должен выдерживаться не менее 3 см на погонный метр.
3. Если есть необходимость утеплить стяжку, то используются плиты пенопласта, имеющего плотность не менее 35 кг/куб. метр. Толщина пенопласта — 5 см. Плиты укладывают на черновую поверхность пола и подгоняют под размеры трапа.
4. Поверх пенополистирола заливается бетонный раствор слоем около 4 см. Бетон должен заполнить все пространство до фланца трапа. Выравнивание раствора производится правилом.
5. Если пенополистирол не используется, то на черновой пол выкладывается слой бетонного раствора, который должен доходить до трапа.
6. Стяжка оставляется в таком состоянии до затвердевания раствора.
7. Из гидроизоляционного рулонного материала типа «Изопласт» или подобного изготавливается прокладка для фланца. Она должна с запасом перекрывать размеры фланца. Внутри прокладки вырезается отверстие, соответствующее внутреннему диаметру фланца.
8. Верхняя часть фланца укладывается на прокладку и прикручивается винтами к нижней части.
9. Поверхность стяжки покрывается слоем гидроизоляции. Перед укладкой материала в нем вырезается отверстие, немного превосходящее размеры фланца. Уложенный материал должен перекрывать с нахлестом прокладку фланца и заходить на стены на высоту следующего слоя стяжки.
10. В корпус трапа вставляется его внутренняя часть с сифоном.
11. Для правильной заливки бетона на поверхность выставляются направляющие пластиковые рейки. Они должны быть скошены по направлению к трапу. Уклон будущего пола должен составлять порядка 10 мм на метр заливки. Такой уклон обеспечит сток воды к трапу из любой точки душевой комнаты.
Вариант готовой конструкции для устройства трапа
12. Производится заливка второго слоя стяжки. Ее поверхность должна находиться ниже высоты сифона на толщину керамической плитки и слоя клея для плитки. Направляющие рейки оставляются в слое раствора в качестве деформационных швов. Поверхность выравнивают и затирают при помощи строительного инструмента.
Заливка стяжки с уклоном
13. Слив для душа в полу обкладывается влагостойкой керамической плиткой. Укладку начинают от трапа и ведут к стене. Тем самым достигается эстетика укладки. Если возле стены придется подрезать плитку, то это будет не так заметно. Кроме того, если трап имеет квадратную или прямоугольную форму, то плитка подрезается заметно проще, нежели в случае применения круглого трапа.
14. Межплиточные швы затираются водостойкой затиркой, подобранной по цвету плитки.
15. Места, где плитка примыкает к корпусу трапа, необходимо заделать силиконовым герметиком.
16. На корпус трапа устанавливается и крепится защитная решетка.
Схема устройства сливного трапа точечного типаОдин из вариантов монтажа линейного трапа
Правильно изготовленный душевой трап способен увеличить объем ванной комнаты, сделать принятие душа наиболее комфортным, придать помещению оригинальности.
Монтаж душевого трапа своими руками
Домашнему умельцу, не имеющему достаточного опыта в проведении подобных работ, пригодятся следующие советы:
- Место для трапа выбирайте так, чтобы между ним и стенами умещалось целое число плиток с учетом швов между ними (2 мм).
- Необходимый уклон пола при значительной его площади будет проще формировать при помощи пенополистирола: у самого трапа укладываем листы толщиной 30 мм, чуть дальше – 40 мм, а вдоль стен – 50 мм.
- Чтобы залитая стяжкой канализационная труба могла свободно расширяться при нагреве горячими стоками, ее нужно «одеть» в рукав из вспененного полиэтилена.
Решетку трапа с момента установки и до окончания монтажа плитки лучше заклеить скотчем, чтобы избежать ее случайного засорения.
В продаже есть комплекты для монтажа трапа в душевой, содержащие помимо прочего и рейки-маяки.
Разновидности конструкций
Сливные трапы представлены в широком ассортименте: модели отличаются размерами, формой, диаметром отверстия, комплектацией. По конструкции все они делятся на три типа: точечный, пристенный и линейный.
Точечный
Точечный трап является самым компактным по сравнению с другими видами – его размер обычно не превышает 15х15 см. Пропускная способность в среднем составляет 20-25 л в минуту. Наиболее востребованными считаются квадратные и прямоугольные модели, по форме плитки, способные гармонично вписаться в облицовку пола, но в продаже есть и круглые трапы. Отличительной особенностью точечных трапов является возможность их монтажа в любом месте ванной, главное – обеспечить равномерный уклон пола со всех сторон по направлению к сливу.
Комплектность: корпус трапа, верхняя декоративная решетка, механический гидрозатвор, металлическая сетка
Сливной трап точечный
Пристенный
Трап данного типа является наименее заметным, поскольку монтируется он с выпуском в стену. Решетка находится на стыке стены и пола и не нарушает рисунок плитки. Здесь уклон должен быть в одну сторону по направлению к решетке, угол наклона – около 2 градусов. Пристенные модели дороже традиционных трапов, так как отличаются высокой пропускной способностью – до 40 л в минуту. Из-за особенностей конструкции, установить такой трап можно лишь при первоначальном обустройстве помещения либо при капитальном ремонте, хотя непосредственно сам монтаж имеет простую технологию.

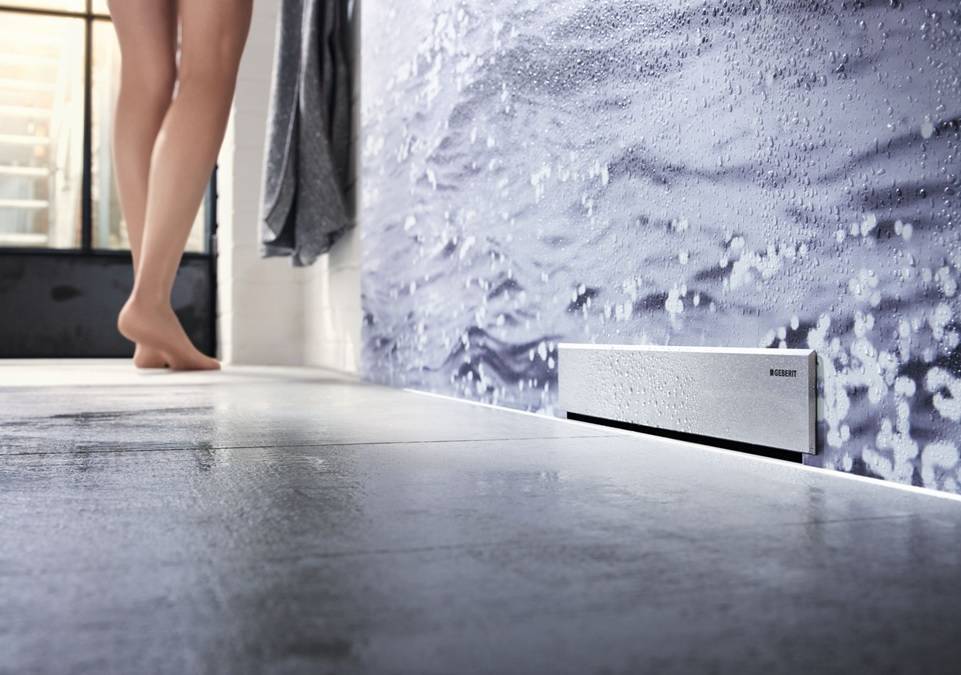

Geberit Duofix пристенный душевой трап
Линейный
Линейный трап, обладающий вытянутой прямоугольной формой, также называют дренажным каналом или душевым лотком. От традиционных моделей они отличаются не только внешним видом, но и своим устройством, хотя функции выполняют те же самые. Водозаборная часть выполнена в виде узкого канала, длина которого варьируется в пределах 30-120 см. Сверху конструкция закрывается декоративной решеткой, а подключение к канализации осуществляется по горизонтальной линии с небольшим уклоном, что является идеальным вариантом при недостатке пространства в полу, то есть, в квартирах.

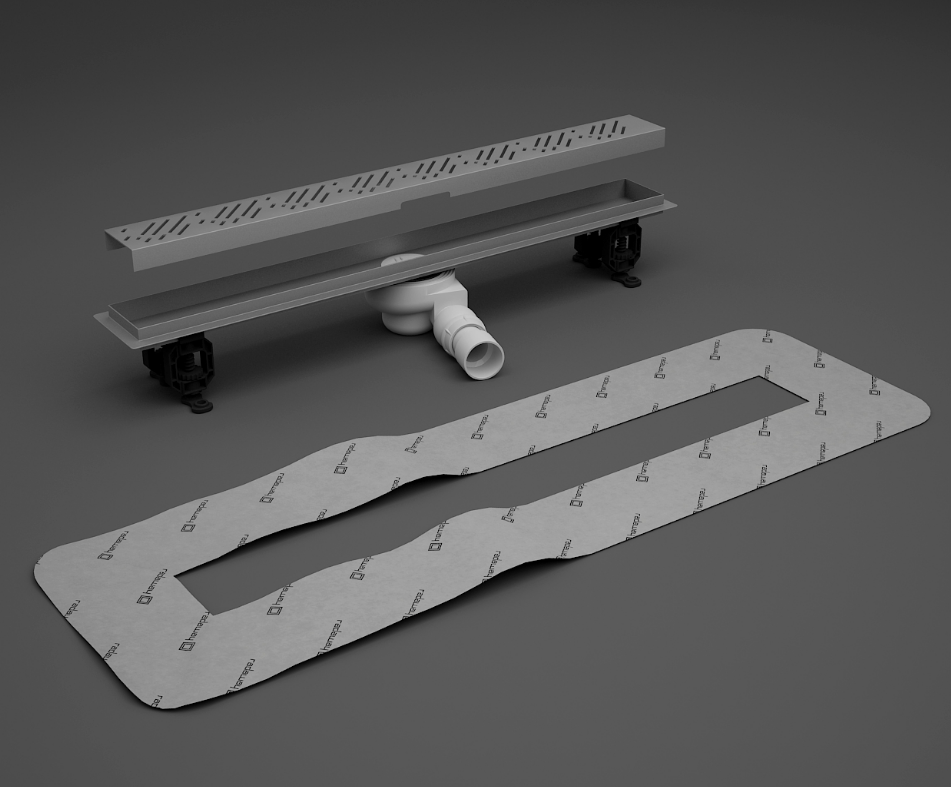

Трап линейный 105 см для плитки толщиной 5-7 мм
Монтируют их вдоль стен по ширине либо по длине душевой кабины, в отдельных случаях допускается монтаж у входной зоны. Уклон пола обеспечивают в одну сторону — к трапу. Основным преимуществом таких моделей считается их высокая пропускная способность (до 60 л в минуту) и большая площадь сбора воды. По этой причине линейные трапы являются лучшим решением для кабин с тропическим и ливневым душем, где объем подачи воды довольно значительный.
У линейных трапов большая пропускная способность
Что касается внешнего вида: узкая декоративная решетка гармонично вписывается в облицовку пола и почти не привлекает внимания. Многие производители предлагают модели со специальными накладками, которые можно облицовывать той же плиткой или мозаикой, что и пол, а для слива остаются узкие и практически незаметные щели по обе стороны накладки. Материал, из которого изготавливаются решетки, легко очищается от мыльного налета и других загрязнений, не тускнеет, не стирается, сохраняет привлекательный вид на протяжении всего срока эксплуатации.
Линейный трап-невидимка
Выбор сифона
Сифоны для трапов от своих аналогов отличаются только отсутствием пробки, закрывающей сливное отверстие. В душевой кабине в этом попросту нет потребности, поэтому от простых дешевых сифонов придется отказаться в пользу более технологичных устройств. К ним относятся:
- сифоны с ручным управлением. Регулирующая ручка выводится на стену, что позволяет легко управлять сливным отверстием простым ее поворотом;
- click/clack-системы (открыто/закрыто). Пробка в этих устройствах вмонтирована над отверстием слива и одновременно отвечает за его открывание и закрывание. Первое нажатие пробки ногой приводит к ее приподниманию – отверстие открывается, вода удаляется. При втором нажатии пробка закрывается, не позволяя жидкости стекать.
Классификация сифонов по инженерным особенностям выглядит так:
- бутылочные – устанавливаются, в основном, на кухнях, для душевых кабин не подходят;
- гофрированные – представляют собой гибкий рельефный шланг, способный укладываться под любым углом к душевому поддону;
- классические трубные – изгибаются в виде букв U и S, а гидравлический затвор формируется непосредственно в изгибе трубы.
При нестандартных вариантах расположения слива удачным решением станет гофрированный сифон. В остальных случаях обустраивается классическая трубчатая система.
Особенности монтажа сливного трапа
Монтаж трапа любого типа проходит практически по одной схеме. Пол, на котором установлено устройство, должен представлять собой многослойную систему:
- черновая стяжка из бетона;
- гидроизоляция;
- стяжка с наклоном в сторону оборудования;
- керамическая плитка с минимальным водопоглощением и шероховатой поверхностью, уложенная на специальный раствор.
При установке сливного трапа обязательно предусматривается уклон пола в сторону оборудования
Приступая к непосредственной установке системы, следует понимать, что неправильный монтаж приведет к порче оборудования и может спровоцировать затопление помещения. Работы проводятся в следующем порядке:
- Начинаем с разметки области монтажа. На уложенном гидроизоляционном слое определяем местоположение слива и его высоту с учетом разницы ширины напольного покрытия. Лучше, чтобы удаленность слива от стен была кратна размерам плитки плюс 2 мм на каждый шов. Так удастся избежать лишней подрезки.
- Берем деталь, намечаем ее высоту и ножовкой обрезаем лишнее. На паз надеваем уплотнительное кольцо, устанавливаем узел на предназначенное для него место. Проводим подгонку устройства.
- Верхнюю часть установленного трапа накрываем пленкой или другим материалом, чтобы предотвратить попадание сора, пыли или грязи в процессе заливки наклонной стяжки.
- С помощью маячков выставляем нужный уклон к сливу. Его минимальная величина – 1 см на метр, при меньшем вода просто не будет успевать уходить в канализацию. Укладываем наклонную стяжку.
- Убираем защитный материал с трапа и устанавливаем на место стакан сифона. Сверху монтируем уплотнительное кольцо. Закрываем узел крышкой и до упора поворачиваем ее в указанную в инструкции сторону. Конструкцией может быть предусмотрена дополнительная резиновая вставка, защищающая напольное покрытие от жидкости.
- Монтируем плитку. Облицовочные работы начинаем от трапа, постепенно заполняя всю поверхность. Ширина межплиточных швов должна составлять не больше 2 мм. Для их заделки используем специальную влагоустойчивую затирку.
- Накрываем трап декоративной решеткой. Она может быть пластмассовой, из нержавеющей стали или латунной.
Сливные трапы могут быть оборудованы разными по виду и материалу декоративными решетками
Дополнительные полезные советы и выводы
Монтаж этого изделия – достаточно сложное строительное мероприятие. Его совмещают с общим капитальным ремонтом ванной комнаты. Таким образом, пригодится предварительное подробное планирование. Получить необходимые эстетические параметры без ошибок поможет моделирование в формате 3D. Для этого применяют специализированные компьютерные программы.
Чтобы не тратить собственное время, можно воспользоваться помощью профильных специалистов. Опытные продавцы керамической плитки предлагают услуги по составлению оптимальной раскладки совершенно бесплатно. К ним надо обращаться с точными параметрами помещения и списком особых требований.
Для оснащения душа системой «теплый пол» понадобится соответствующий проект. При использовании воды в качестве теплоносителя создают отдельный контур и подключают его через распределительное устройство к индивидуальному котлу отопления. Электрический подогрев можно установить в многоквартирном жилом доме. Но придется учесть повышение потребляемой мощности.
Компьютерное моделирование упрощает реализацию сложных проектов
Сведения о том, как сделать душ без поддона в квартире – это только часть необходимых знаний для комплексного переоборудования ванной комнаты. Ответы на дополнительные вопросы вы найдете на тематических страницах этого сайта.
