Схемы подключения трехфазного счетчика

Подключение трехфазного счетчика прямого включения

13 Июл 2018г | Раздел: Электрика

Здравствуйте, уважаемые читатели сайта sesaga.ru. Для учета потребляемой электрической энергии в трехфазных четырехпроводных цепях переменного тока применяют трехфазные электрические счетчики, разделяющиеся по типу подключения на счетчики непосредственного включения, полукосвенного и косвенного включения.

Счетчики полукосвенного и косвенного включения предназначены для работы в мощных электрических сетях и применяются для учета энергии на крупных строительных объектах, промышленных предприятиях, заводах и т.п.

Счетчик измеряет потребляемую энергию с помощью разделительных трансформаторов тока, которые устанавливают на каждую фазу. Трансформаторы преобразуют входной сигнал тока до определенной величины, который затем поступает в измерительную часть счетчика.

Отсюда и происходит название способа включения, потому что в процессе измерения ток сначала проходит через трансформаторы и понижается до рабочего диапазона счетчика, и только потом попадает в его измерительную часть. Поэтому за счет применения трансформаторов счетчики косвенного и полукосвенного включения могут работать с нагрузкой в несколько раз превышающей их рабочий ток.

Счетчики непосредственного включения применяются для учета потребляемой энергии в электрической сети маломощного потребителя. Измерение электроэнергии осуществляется внутренней схемой самого счетчика, которая подключается непосредственно к трехфазной четырехпроводной сети переменного тока. И хотя такое включение ограничено максимальным током, который способен пропустить счетчик и ограничено величиной 100 Ампер, однако этого тока вполне достаточно для домашней электрической сети.

На примере трехфазного счетчика непосредственного включения «Энергомера» я расскажу Вам, как его включить в трехфазную сеть. В принципе, схема подключения дается в руководстве по эксплуатации и дополнительно изображена на корпусе счетчика, поэтому проблем с подключением возникнуть не должно. Однако эти схемы имеют один минус – на них не показано включение коммутационной аппаратуры.

Сейчас мы этот минус устраним. Итак. Для подключения нам понадобится счетчик, два автоматических выключателя и нулевая шинка. Автомат, который будет стоять на вводе (перед счетчиком), желательно установить четырехполюсный, чтобы при необходимости или возникновении аварийной ситуации можно было полностью отключить себя от линии.

Чтобы добраться до клеммной колодки необходимо открутить винт и снять нижнюю крышку. На рисунке винт обозначен кружком.

Сначала подключим вводной автомат. С выходных клемм автомата фазы А, В, С (белый провод) подключают на входные клеммы счетчика 1-3-5, а ноль N (синий провод) на клемму 7.

В процессе монтажа провод от изоляции очищают следующим образом: конец провода, подключаемый к выходной клемме автоматического выключателя, очищают от изоляции на длину 8 – 10 мм, а конец, подключаемый к клемме счетчика, очищают на длину 27 – 30 мм.

При подключении провода к счетчику откручивают оба винта контактного зажима. Провод вставляют до упора и первым закручивают верхний винт. Легким подергиванием провода убеждаются, что он плотно зажат и если зажат, то затягивают нижний винт.

Совет. Если счетчик предполагается использовать в частном доме или квартире, то монтаж внутренних соединений выполняется медным проводом сечением 4мм². Использовать провод сечением свыше 4мм² нет смысла, так как для домашнего потребителя Россеть более 15 кВт не дает и по техническим условиям вводной автомат разрешает устанавливать на нагрузку не более 25 Ампер. А рабочий ток медной жилы сечением 4мм² составляет приблизительно 32 Ампера, чего вполне достаточно.

Продолжаем. С выходных клемм счетчика 2-4-6 провода фаз А, В, С подключаются на входные клеммы автоматического выключателя, с выхода которого трехфазное напряжение поступает в домашнюю электрическую сеть. С клеммы 8 нулевой провод N подключается к нулевой шинке.

А вот как выглядит полная монтажная схема включения трехфазного счетчика.

Теперь если подать напряжение на счетчик, то на его лицевой панели должен зажечься световой индикатор «Сеть». А при подключении нагрузки световой индикатор «600 imp/kW•h» (или «400 imp/kW•h» — в зависимости от исполнения) должен мигать.

Также рекомендую посмотреть ролик о включении трехфазного счетчика прямого включения в трехфазную электрическую сеть.

Достоинства подключения к трем фазам

Для начала стоит понять, а есть ли еще преимущества у трехфазной сети, если, к примеру, в доме нет оборудования, которое работало бы от 380 В. Как оказалось, их несколько.

К примеру, при питании квартиры по однофазной сети 220 В может наблюдаться перегрузка, в результате чего сложная электроника может выйти из строя. Как раз подобной ситуации можно избежать, подключив дорогостоящее оборудование, не потребляющее много энергии, на отдельную фазу, что спасет от подачи на приборы пониженного напряжения или скачков.

Также можно отметить, что при обрыве одной из уличных жил воздушной линии помещения не будут обесточены полностью, а потому появляется возможность подключения переносных светильников из соседних комнат.

Ну а если все же есть необходимость подключения трехфазного электродвигателя? Конечно, его можно подвести и к однофазной сети через мощный конденсатор, но при этом коэффициент полезного действия электромотора значительно снизится.

Очевидно, что преимуществ у трехфазной сети достаточно. К тому же из нее, при желании, легко получить и 220 В, а вот из однофазной определенно не вытянуть 380 В.

Принципиальная схема монтажа счетчика прямого включения

Как самостоятельно подключить счетчик

Установка электросчетчика своими руками не требует высокой квалификации. Это можно сделать самому. Нужно только сдать его после монтажа электроснабжающей организации или уполномоченному лицу для опломбирования и ввода в эксплуатацию. Рассмотрим, как правильно подключить электросчетчик.

Самостоятельная установка и подключение счетчика электроэнергии.

Подготовка к подключению

Для подключения электрического счетчика следует внимательно прочитать его инструкцию, так как он может не соответствовать окружающим условиям или правилам ПУЭ. Чтобы впоследствии сдать устройство контролирующим органам, при монтаже нужно учитывать требования нормативных документов. Лучше ознакомиться с ними заранее.

Необходимые инструменты для работы

Сначала следует собрать все, что может потребоваться для работы:

• перфоратор (чтобы навешивать щит);
• кусачки;
• рулетку;
• уровень;
• линейку;
• нож;
• отвертки – простую и индикаторную (для проверки наличия напряжения);
• мультиметр;
• приспособление для снятия оплетки (желательно);
• паяльник (при необходимости).

Чтобы сделать работу качественно, требуется необходимый инструмент.

Надо убедиться в том, что напряжение сети отключено. После этого можно приступать к монтажу.

Схема подключения однофазного счетчика

Схемы подключения прибора могут быть разными, но есть общие правила установки:

1. Перед электросчетчиком должен быть двухполюсный (а в случае сети на 380 В -четырехполюсный) автоматический выключатель для отключения электроэнергии на время ремонта электросчетчика или его замены.
2. После него в цепь должны быть включены еще несколько автоматов – для отключения в случае перегрузок или коротких замыканий. В качестве нагрузки одного из них служат розетки, второго – система освещения. По желанию могут быть установлены еще несколько выключателей отдельно для каждого вида бытовой техники (стиральной машины, холодильника, джакузи и др.), чтобы обеспечить отдельную защиту при использовании этих устройств.
3. В большинстве случаев включается еще коммутационная аппаратура для защиты человека от поражения электрическим током (УЗО). Ее не стоит ставить только в случае старой, ветхой проводки, так как система будет срабатывать постоянно. В этом случае лучше поставить УЗО на каждую розетку, к которой подключается оборудование.

Стандартная схема подключения однофазного счетчика будет выглядеть следующим образом (см. фото ниже).

Схема подключения однофазного счетчика.

Схема для трехфазного счетчика

Подключение трехфазного счетчика производится по той же схеме, только к первым 6 контактам подключаются вход и выход каждой из фаз. Остальные 2 контакта предназначены для нулевого провода. Таким образом, схема подключения такого прибора выглядит так (см. фото).

Установка счетчика и автоматики в щиток

Нормы, как правильно подключить электросчетчик, обязательно содержат требование установки перед ним вводного (противопожарного) автоматического выключателя. Аппарат обязательно должен быть селективным (учитывает время сработки последующей автоматики). Есть однополюсные АВ, но двухполюсные обеспечат лучшую защиту. Номинал подбирается под совокупную мощность и ток приборов на объекте.

Вводной автомат защелкивается на DIN рейке чаще перед счетчиком, можно и после, но, подключается обязательно перед ним, то есть сначала вводные жилы идут к АВ, затем от него дальше.

Также установка счетчика электроэнергии, как подключить автомат к счетчику в частном доме предполагает монтаж автоматики и после него (АВ на каждую линию, а лучше УЗО, АВДТ).

Обязательность вводного автомата

По п. 7.1.64 ПУЭ подключить счетчик надо с коммутационным аппаратом, в его роли вводной противопожарный АВ, которым снимают напряжение со всех фаз при обслуживании оборудования, попутно он выполняет защитное отключение при КЗ и перегрузках. Раньше его роль выполняли ручные рубильники, но у них нет функции авторасцепления при опасных факторах.

Самостоятельное подключение счетчика

Правильно подключить электрический счетчик самостоятельно довольно сложно и опасно. Для этих работ необходимо иметь лицензию и группу допуска не ниже третьей.

Требования закона

Подключение электросчетчика необходимо производить согласно правилам устройства электроустановок (ПУЭ) в следующем порядке:

1. Монтаж и подключение приборов учета электрической энергии производить только сертифицированным инструментом.
2. Счетчики должны устанавливаться в ящиках, на шкафах распределительных устройств, имеющие жесткие основания.
3. Питание к розетке следует .
4. Размеры шкафов и ящиков должны обеспечивать комфортный доступ к приборам учета.
5. Выбор сечения подключаемых проводников производится согласно проектной документации.

Набор инструментов и материалов для монтажа

Для производства монтажа и подключения счетчиков необходимо иметь простой набор инструмента:

• плоскогубцы;
• отвертку;
• индикатор;
• мегомметр;
• уровень строительный;
• лестницу;
• монтажный пояс.

Материалы выбираются согласно спецификации в проектной документации.

К материалам относятся:

• защитные автоматические выключатели;
• проводники и кабели;
• тросовая продукция.

Схема подключения счетчика

Схемы подключения счетчиков имеют два вида:

• прямого действия (ток нагрузки до 100 ампер);
• косвенного действия (через измерительные трансформаторы тока и напряжения).

Однофазного

Однотарифный счетчик двухпроводной сети подключаются по схеме прямого действия, приведенной ниже.

Принципиальная схема подключения однофазного счетчика

На схеме видно, что питание приходит на клеммы счетчика 1 и 3. Потребитель включается через автоматический выключатель или пробки на клеммы 2 и 4. Фазный и нулевой проводник необходимо соблюдать, т. к. счетчик будет работать некорректно.

На видео показано правильное подключение однофазного счетчика энергомера. Снято каналом energomera.

Трехфазного

Трехфазные счетчики могут подключаться как по схеме прямого действия, так и косвенного. Подключение прибора по схеме прямого действия похоже на схему подключения однофазного счетчика. Этот способ предназначен при потреблении тока до 100 ампер. Ниже представлена схема подключения счетчика прямого действия по четырехпроводному принципу.

Принципиальная схема прямого действия для трехфазного счетчика

Питание подключается к следующим клеммам:

• фаза А-1;
• фаза В-3;
• фаза С-5;
• нуль-8.

Потребительская нагрузка подключается на четные клеммы соответственно 2, 4, 6 и 8. Необходимо строго соблюдать порядок подключения и произвести фазировку напряжения.

На промышленных предприятиях применяется схема подключения косвенного действия, т. е. через измерительные трансформаторы тока и напряжения. Трансформаторы тока имеют вторичный ток при максимальной нагрузке 1 или 5 ампер. На вторичной обмотке напряжения значение составляет 100 вольт. Датчики тока и напряжения должны соответствовать классу точности и полярности подключения.

Ниже представлена схема косвенного подключения прибора учета электрической энергии.

Косвенное подключение трехфазного счетчика

Установка счетчика: основные правила

Установить счетчик следует согласно правилам устройства электроустановок (ПУЭ):

1. Согласно проектной документации монтируется влагозащищенный шкаф для прибора учета электрической энергии на высоте 0,8-1,7 м от напольной поверхности. Но рекомендовано чтобы счетчик стоял на уровне глаз.
2. Проводники необходимо использовать медные с сечением от 2,5 мм до 6 мм.
3. Нельзя допускать скрутки и ответвление проводов.
4. Установку счетчика своими руками производится с уровнем, чтобы угол наклона не превышал один градус.
5. При подключении счетчика необходимо промаркировать провода. А также необходимо подключить защитные автоматические выключатели и произвести пломбировку прибора учета.

В случае отсутствия пломбы владелец может быть обвинен в хищении электрической энергии.

1. Отключается вводной пакетник или автоматический выключатель для безопасного проведения работ.
2. Выбирается щитовая и проводниковая продукция согласно проекту.
3. Щит учета устанавливается на место монтажа.
4. Производится монтаж счетчика на площадку шкафа. На DIN рейку монтируются счетчик, защитные автоматы и система УЗО.
5. Подключение электросчетчика производится СИП проводниками согласно схеме. Фазировка должна быть соблюдена при монтаже.
6. Опробование системы учета. Перед включением к сети необходимо произвести замер целостности изоляции с помощью мегомметра
7. Опломбирование счетчика энергоснабжающей компанией.

Трёхфазный счётчик

Электросчётчики разделяются на одно- и трехфазные и предназначены для сети с напряжением 220 В и 380 В соответственно. Как правило, однонаправленный учёт осуществляется в зданиях с небольшой потребляемой мощностью (10 кВт). При прочих равных условиях трёхфазный прибор выигрывает в главном — позволяет подключать такие приборы, как электрические обогреватели, индукционные и стеклокерамические варочные панели.

Относительным минусом такого прибора является обязательное получение разрешения на его установку. Также из-за его довольно крупных размеров необходимо позаботиться о том, где и как подключить 3х фазный счётчик. При выборе устройства стоит руководствоваться максимальными показателями силы тока, от которых будет зависеть способ его монтажа.

Варианты прибора

Такое устройство реально позволяет сэкономить, поскольку почти все его модели снабжены функцией дневной и ночной тарификации. В зависимости от потребностей можно выбрать электросчётчик с учётом места эксплуатации — для бытовых или производственных целей. Разделяют три вида 3-фазных счётчиков:

• прямого включения (подключаемые к сети);
• полукосвенного включения (подключаются с помощью трансформатора);
• косвенные (только через трансформаторы напряжения).

Подключение устройства

Перед началом работ следует удостовериться, что монтажный план разработан верно, а также на электросчётчике присутствуют все необходимые пломбы. Прибор прямого включения прост в установке, но стоит внимательно изучить инструкцию к нему. Главная особенность подключения устройства — соблюдение цветового порядка подсоединения проводов.

Монтаж начинается с того, что проводники нужно освободить от изоляции, а затем подсоединить к выключателю. Следующим этапом станет подключение фазы. Работу стоит начинать от правого края прибора, вводя проводку с нечётных зажимов. К двум крайним контактам подключается «ноль». Трёхполюсные автоматы нужно установить после окончания подключения устройства.

Если говорить о том, как подключить счётчик трёхфазный полукосвенного включения, то нужно отметить, что перед началом работ необходимо установить разделительный трансформатор. Специалисты используют различные схемы подключения этого вида прибора, из которых часто используются всего три:

• десятипроводная, где первая тройка — фаза А, с 4—6 — В, следующие два — фаза С, а десятый — «ноль» (нейтральный);
• использование клеммной коробки;
• схема «звезда» — подключение с заземлением, где объединяют однополярные выходы и обмотку в общую точку, которая затем присоединяется к нейтральному проводу.

Схема подключения трёхфазного счётчика через трансформаторы тока применяется не только для того, чтобы иметь возможность пользоваться мощными электроприборами. Основная её задача — уменьшение первичных токов и напряжений до безопасного значения.

Косвенное включение предназначено для высоковольтных соединений и используется в производственных целях. Подобный вид счётчиков никогда не применяется в быту.

Трёхфазные приборы учёта обладают рядом существенных преимуществ в сравнении с однофазными моделями. Их главным плюсом являются простота устройства и монтажа.

Полупрямый метод

Счетчик прямого подключения ограничен по техническим характеристикам и функциям, поэтому иногда выбираются модели для установки с трансформаторами тока. Схема подключения счетчика через трансформаторы тока указана на корпусе и в технической документации на устройство.

Принцип основан на том, что цепи тока подключаются через трансформаторы тока, цепи напряжения – напрямую к сети 0,4 кВ. Любая схема подключения рассматривается слева направо.

Этапы установки

Установку с трансформаторами обычно выбирают для предприятий или жилых помещений, где используется мощное электрооборудование.

Монтаж счетчика с трансформаторами тока осуществляется в следующие этапы:

1. Выкрутите крепежные винты до места, необходимого для ввода кабелей в терминал.
2. Провод очищается от слоя изоляции на высоте 25 миллиметров, вставляется без перекосов в отверстие на счетчике (в зажим не допускается вставлять отрезок провода с изоляцией).
3. Сначала затягивается верхний винт, затем нижний. Слегка потянув нить вниз, убедитесь, что она надежно закреплена. Через 10 минут нужно еще раз проверить провод, так как медь имеет свойство растягиваться. При необходимости контур следует закрепить более надежно.
4. Остальные провода подключаются идентично.
5. Клеммы закрыты крышкой.

При общей токовой нагрузке более 100 А важно подключить трехфазный счетчик через трансформаторы тока

Сборка трансформаторами

Схема подключения с помощью трансформаторов тока бывает косвенной и полунопосредованной.

Подключение трансформаторов тока не применяется для моделей с прямым подключением. Как правило, схема подключения присутствует на самом устройстве, а также в прилагаемой инструкции.

Трехфазный счетчик электроэнергии подключается к трансформаторам согласно маркировке.

L1 – питание от станка (ввод). L2 – доступ потребителя. I1 – вход, подключенный к клеммам 1, 3, 5. I2 – выход, подключенный к клеммам 2, 4, 6.

Для болтовых соединений на проводах можно использовать кабельные наконечники NKI.

Пример подключения

Перед счетчиком и трансформаторами установлено автоматическое устройство, которое защищает от коротких замыканий и блокирует сеть при превышении максимальных нагрузок. Трехфазная сеть уравновешивает распределение нагрузки поэтапно. Каждая фаза оснащена автоматическим отключением.

Поведение начинается с левой стороны. На вводной машине есть 3 фазы: A, B, C. Трансформаторы условно делятся на соответствующие фазы. Цвета ниток подбираются по ГОСТу. На схеме они отмечены для наглядности цветными наклейками.

Схема предусматривает подключение кабелей к зажимам трехфазного счетчика с помощью трансформаторов с дополнительным выводом их на потребителя.

Выходящий из машины провод с входом А подключается к шине L1 первого трансформатора. Провод с такой же маркировкой берется из I1 трансформатора на первом выводе. От второго вывода провод подключается к I2 первого трансформатора. Седьмая клемма в данном случае предназначена для заземления. От болта напряжения трансформатора провод выводится на соответствующую клемму. На фотографиях выше эти 3 клеммы находятся в верхнем ряду.

Для каждого из них применима аналогичная схема подключения трансформатора.

Схематические инструкции всегда указаны на самом устройстве.

Расположение выводов на приборах Энергомера немного отличается:

Начиная слева, каждые три последовательных терминала составляют фазу. На клеммах 1, 4, 7 цепи соединены I1 трансформатора. А 3, 6, 9 – из I2. 2, 5, 8 – включение цепи напряжения. 10 или 11 («Энергомера» предлагает клеммы 10 и 11) – нулевой провод (может быть любой из двух).

Звездный принцип

Подобная схема подключения трехфазного счетчика с использованием трансформаторов тока позволяет использовать меньше проводов. Особенностью «звезды» является объединение выводов I2 всех трансформаторов в узел, выведенный на нулевой провод.

Недостатком этой схемы является сложность управления услугами.

Подключение через трансформаторы: схемы

Преобразователи тока применяются в низковольтных установках с нагрузкой более 100А и мощностью до 0,4КВ. В сеть монтируются только трансформаторы. Силовые участки подключаются через ТТ. Линии напряжения присоединяются непосредственно к приборам учета. Метод получил название «полукосвенный».

В высоковольтных линиях электропередачи с нагрузкой свыше 1000В получил распространение косвенный способ. Совместно с ТТ трудятся трансформаторы напряжения (ТН).

Варианты полукосвенного метода – десятипроводная, семипроводная,совмещенная схемы монтажа. В каждой из технологий есть плюсы и минусы.

В десятипроводной схеме подключения линии тока и напряжения изолированы друг от друга. Раздельный учет тока, напряжения – достоинство метода. При проверках и обслуживании не приходится отключать электроэнергию. Токовые участки заземляются. При нарушениях работы в одной фазе не прекращаются измерения по другим фазам.

Недостаток – большое количество соединительных кроссов:

• перемычки от каждой из фаз – 3 шт.;
• нулевой проводник – 1 шт.;
• линии от преобразователя – 6 шт.

В семипроводном варианте 3 измерительные линии объединяются с нейтралью. Для прокладки понадобятся семь перемычек. Плюсы – легкость монтажа, меньший расход кабельной продукции. Отсутствие учета энергии при сбоях в работе каждой из фаз– минус.

Изредка встречается устаревший способ – с совмещенными линиями. Отключение потребителей при плановых проверках, ошибки в показаниях сделали его использование нецелесообразным.

В схему включения счетчика через трансформаторы тока входят:

• вводный автомат;
• ТТ;
• 3-фазный счетчик;
• амперметр;
• вольтметр;
• клеммный блок (КИП);
• комплект кабелей;
• клеммы.

Обязательное наличие испытательных коробок в схемах с ТТ прописано в п. 5. 1. 23 Правил устройства электроустановок (ПУЭ). Задача клеммного устройства – не допустить обесточивания потребителей при:

• выключении сети в каждой фазе;
• замене неисправного оборудования;
• шунтировании;
• установке образцового прибора учета;
• тестовых замерах.

Марки счетчиков различаются по конструкции, классу точности, способу монтажа. Универсальный вариант – электронный счетчик Меркурий 230 ART. Прибор включается как непосредственно, так и косвенно. Полезные качества – многотарифный режим, защита от взлома, встроенная память, модем передачи данных. Показатели расхода увеличиваются при нарушении очередности фаз. Срок эксплуатации – 30 лет.

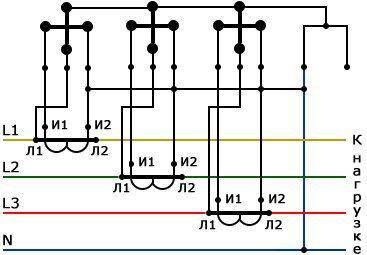

Принципиальная схема подключения трехфазного счетчика через трансформаторы тока.

Контролируемая линия выводится на клеммы Л1, Л2. Контролирующая – на И1, И2. Перемычка К предусмотрена для защиты обмотки от перепадов напряжения. Уровень нагрузки I1 преобразуется до значения I2. N – нейтраль, A – амперметр, W – вольтметр.

Важные нюансы

Схема коммутации указывается в паспорте и на корпусе изделия.Чтобы не возникли сбои в электросети, элементы подбираются с идентичными свойствами:

1. Приборы прямого включения не применяются в косвенной схеме.
2. Для преобразователей с вторичным током 5А подходят 5-Амперные аппараты.
3. В схеме участвуют ТТ с одинаковым К преобразования. Коэффициент рассчитывается в соответствии с параметрами сети.
4. Трехфазное оборудование опасно для однофазной сети.
5. Лучше взаимодействуют марки одного производителя.

В главе 1.5 Правил прописаны нормативные требования для правильного выбора преобразователей. Максимальный, в том числе аварийный, показатель нагрузки в контролируемой установке не должен превышать номинальные характеристики трансформатора.

На точность учета влияет направление потока в обмотках трансформаторов.Соблюдать полярность помогает маркировка клемм. В силовой сети приняты обозначения Л1, Л2; в измерительной– И1, И2. Соединение выполняется в строгой последовательности. Исключает путаницу цветная изоляция. Стандартные цвета указываются в ПУЭ. Правильность подключения проверяется гальванометром.

Как опытный дирижер, трансформатор регулирует работу энергосистемы.Подключение через ТТ снижает стоимость строительства. Не понадобится крупногабаритное оборудование. Компактный 5-Амперный приборчик измеряет нагрузку в сотни Ампер! Взаимодействовать с полезным аппаратом могут реле, амперметры, ваттметры. Благодаря трансформаторам соблюдается главное требование – безопасность учета электроэнергии.

Популярные в России модели

Хорошим исполнением отличаются трехфазные электросчетчики нескольких торговых марок: Инкотэкс, Тайпит, Энергомер.

Меркурий 230 АМ-03

Надежный прибор, способен прослужить до 30 лет. Подходит для установки в домах или квартирах.

Потребляемая мощность, Вт/В*А	1/8
Межповерочный интервал, лет	10
Диапазон рабочих температур, °С	-40-+55
Класс точности	0,5S-1
Максимальный ток	5/7,5-5/60; 10/100
Чувствительность измерения энергии	0,005-0,02/0,025

Данные в таблице приведены для приборов учета прямого и трансформаторного включения.

Меркурий 231 АТ-01I

Многотарифный контроллер для замера потраченных кВт. Может работать автономно. Соответствует ГОСТу Р 52322.

Класс точности	1
Максимальный ток, А	60
Номинальный ток, А	5
Номинальное напряжение, В	3*230/400
Межповерочный интервал, лет	10

Тайпит НЕВА 303 1S0 230V 5(60) А 5(60) А

Электромеханический прибор учета. Используется для одного тарифа. Отличается хорошими техническими характеристиками.

Класс точности	1.0
Номинальный ток, А	5
Максимальный ток, А	60
Принцип подключения	Прямое
Минимальная/максимальная частота, Гц	47,5/52,5

Возможные проблемы

Технических проблем с подключением возникнуть не должно. При этом показания счетчика будут отображаться корректно на табло прибора учета.

Разберем различные ситуации и возможные проблемы:

• Подключения дома с нормальной нагрузкой, не превышающей 10 Квт. В этом случае возникает проблема с регистрацией прибора. Сбытовая организация вправе не поставить его на учет и опломбировать. Аргументируя тем, что электросчетчик используется не по назначению. Хотя строгих правил не существует, инспектор формально будет прав. Все будет завесить от инспектора;
• Выданы технические условия на подключение дома к трехфазной сети, но технические возможности отсутствуют. В этом случае инспектор вправе зарегистрировать прибор и опломбировать. Но он даст временное разрешение, которое длится годами, пока электросети не исправят положение;
• Выдано разрешение на подключение к однофазной сети мощности 15 Квт. Электросети на это идут крайне редко, но в жизни такое случается. Однофазные счетчики рассчитаны на токи, не превышающие 60А. А нагрузка 15 Квт потребляет ток 75 А. Трехфазный счетчик прямого включения рассчитан на 100 А. Поэтому, в качестве исключения, энергосбыт даст разрешение на монтаж трехфазного счетчика;
• Установка прибора учета в гараже или садоводческом товариществе. Здесь все просто. Местному электрику абсолютно все равно, какой прибор учета установлен в боксе или домике. Главное, чтобы он показывал расход электроэнергии правильно.

Из вышесказанного можно сделать вывод, что трехфазные приборы учета электроэнергии использовать в однофазной сети можно. Показания расхода электроэнергии отображаются верно. Однако при регистрации возникают проблемы, решение которых зависит от инспектора обслуживающей организации.

Преимущества подключения на 3 фазы

Три фазы в частном доме Устанавливая многотарифный счетчик, владельцы дома или квартиры получают множество выгод:

• экономия – у некоторых моделей есть режимы дневной и ночной тарификации, что позволяет использовать меньше энергии ночью, чем днем;
• универсальность – устройства можно подсоединить со стандартной сети 220 В или новой сети 380 В прямым способом или через трансформатор;
• постоянный контроль – счетчик уравновешивает сетевое напряжение;
• точность – учет затраченной электроэнергии производится с погрешностью от 0,2 до 2,5 %;
• дополнительные функции – счетчики оснащаются журналом событий, электросиловым модемом, фиксацией пользователей, монитором для вывода данных.

Однофазный вариант дает погрешность показаний до 5 %.
