Где используются трековые светильники и в чем их отличие

Особенности системы трекового светильника и его конструкция

Понять что такое трековый светильник можно, если разобраться в его конструкции. Главной особенностью является именно возможность перемещать вдоль основания – трека. Трек обычно расшифровывается, как трасса или какой-то путь. Поэтому трековая система освещения состоит из:

1. Светильника с токосъемниками (скользящие контакты).
2. Трека – несущая часть с расположенными внутри токоведущими шинами.
3. Источника питания. Часто используются лампы низкого напряжения, об этом вы узнаете ниже.
4. Крепежных частей. Роль крепежа могут играть штанги, трубки, кронштейны, а в некоторых случаях тросы. Это зависит от типа крепления.

Коннектор для трекового светильника

Также от конструкции зависит и так называемое количество фаз. В данном случае количество фаз не стоит понимать в классическом смысле из контекста о фазах электрической сети. Речь идет о количестве независимых групп светильников, размещенных на одном шинопроводе. В зависимости от их количества можно организовать частичное включение света.

Шинопровод на три фазы

Сами светильники также бывают разных конструкций. Например, от формы плафона и отражателя зависит рассеянным или направленным будет световой поток. Кроме этого, большинство моделей с направленным потоком оснащены шарниром, и могут поворачиваться в одной или двух плоскостях. Такие приборы вы сможете направить в нужную зону, подсветив ее.

Светильник с поворотным механизмом

Источник света и подключение электропитания

В трековых светильниках могут использоваться лампы различного типа:

1. Лампы накаливания.
2. Галогенные лампы.
3. Люминесцентные.
4. Светодиодные.

Трековый светильник с мощным светодиодом

В зависимости от применяемых ламп нужно подобрать правильный блок питания. Для галогеновых ламп на 12 вольт используют электронные трансформаторы, а для светодиодных лампочек низкого напряжения – блоки питания постоянного тока (DC 12V).

Есть и модели светильников, которые работают при подключении к сети 220 В. Стоит отметить, что если сравнивать количество подключенных низковольтных и сетевых (220 В) светильников, то при одинаковом сечении шинопровода вы сможете установить больше высоковольтных источников света. Это связано с тем, что ток будет протекать меньший (в 20 раз) при одинаковой потребляемой мощности.

Установка и подключение

По способу установки бывают трековые системы для потолочного и настенного монтажа. Они могут монтироваться непосредственно к поверхности стены или потолка, а также подвешиваться на конструкции, находясь на расстоянии от потолка.

Максимальное количество светильников ограничено площадью поперечного сечения шин. Таким образом, вы можете установить необходимое число источников света, для подсветки нужных зон в помещении. Они заводятся на шинопровод с торца, после чего на него надевается декоративная заглушка, которая, к тому же несет дополнительную защиту для шин и уберегает от случайного извлечения светильника.

Общая конструкция шинопровода

Для увеличения длины трека используют специальные соединители с защелками, подобные муфтам для трубопровода. Возможен монтаж трека с поворотами и с ответвлениями. Для этого с помощью таких же соединителей монтируют поворотные и изогнутые части шинопровода.

Соединители шинопровода трековой системы освещения

Дальше к шинопроводу подключают источник питания и питающий кабель. Хоть и в большинстве своем корпуса светильников и треков выполнены из диэлектрических материалов, но все равно все токопроводящие части следует подключить к заземлению, если есть такая возможность, потому что в процессе эксплуатации пользователи будут браться руками за части осветительных приборов для их настройки и перемещения.

Подведем итоги, перечислив этапы монтажа трековых светильников:

Монтаж несущих конструкций. Для систем, которые монтируются непосредственно к потолку или стене этот этап заключается в подготовке монтажных отверстий и прочего крепежа. Сборка шинопровода. Сюда входит стыковка его частей, прямых и поворотных участков. Монтаж шинопровода. Установка светильников

Нужно уделить внимание тому, чтобы контакты светильников ровно входили в пазы и касались соответствующих шин. При использовании многофазных треков следует внимательно соблюдать последовательность установки источников света в группы. В противном случае придётся извлекать их и собирать заново в нужном порядке, это несложно, но займет время

Подключение источника питания

В противном случае придётся извлекать их и собирать заново в нужном порядке, это несложно, но займет время. Подключение источника питания.

Особенности монтажа

Установка и подключение трековых систем освещения является достаточно простым процессом, который можно осуществить своими руками.

Светильник имеет легкий монтаж благодаря шинопроводу. При этом необходимо заранее определиться с используемым для этого креплением. Ведь для того, чтобы установить трековый прожектор, например, на подвесной потолок потребуется наличие определенных скоб, а подключение светильников на натяжной потолок – специальных цепей или тросов.

Установка данной осветительной системы может быть разделена на такие этапы:

Монтаж самого шинопровода. Здесь есть несколько нюансов. При сборке подвесной системы шинопровод придется смонтировать на полу. Установка накладной либо встроенной трековой системы возможна сразу на потолке. Для нарезки шинопровода, который может быть от 1-го до 4-х метров длиной, можно использовать обычную ножовку. Установка осветительной «базы» может потребовать использование внутренних стыков или поворотных углов (в зависимости от линейности конструкции). Элементы соединяются между собой простым защелкиванием, как показано на схеме ниже.

Если установка шинопровода предполагает использование тросов, то следует позаботиться о специальных скобах, которые служат коннекторами шинопровода с тросами. Троса могут быть длиной от 1-го до 5-ти метров, обрезать их и отрегулировать не составит труда. Подключение накладного трека требует ввинчивания шинопровода к потолку посредством саморезов в заранее сделанные с периодичностью в 20 см разъемы.

Подключение прожекторов. Подключить трековый светильник к уже собранному шинопроводу достаточно легко. Этот процесс заключается в защелкивании самих прожекторов в шинопровод с их последующим закреплением у основания около рейки шинопровода посредством поворотных элементов. Светильник (на адаптере) оснащен переключателем (колесиком или поворотным элементом), воспользоваться которым необходимо, если светильник не загорается при включении системы. Благодаря этому механизму идет подключение прожектора к одной определенной фазе питания (только в 3-х фазных шинопроводах).

Также узнать о том, как подключить осветительный прибор на треке, вы можете в этих видео:

Если планируется установка управляемого шинопровода, предполагающего использование светодиодных трековых ламп с управлением, то монтаж такой системы будет аналогичен обычным 3-фазным и 1-фазным шинопроводам. Однако подключение управляемого трекового освещения требует вывода контроллера. Его рекомендуют подключить к системе сенсорного регулирования уровня освещенности и цветовой температуры света.

Трековый прожектор может стать дополнением и в уже готовых системах. В данном случае требуется лишь объединение шинопроводов 2-х светильников путем их последовательного соединения с последующим подключением к электросети. Схема подключения такой системы предполагает правильное распределение уровня нагрузки между светильниками.

Вот и все, что хотелось рассказать вам об установке и подключении трековых светильников своими руками. Как вы видите, выполнить монтаж не сложно!

Будет интересно прочитать:

Преимущества и недостатки

Трековые светильники, расположенные на руле, открывают безграничные возможности в создании интерьера.

В последнее время такая система стала по-настоящему востребованной, и рынок осветительных приборов насыщен новыми вариантами такой продукции.

Установка трековых светильников на шину в любом помещении имеет много преимуществ:

• Возможность создания направленного освещения. Выбрав подходящую конструкцию, можно направить луч света на интересующую точку внутри, сделав ее максимально заметной. Это достигается перемещением источников света по барной стойке с учетом задач по освещению помещения.
• Простота и универсальность. Использование светодиодных и других трековых светильников — возможность обеспечить основное освещение в помещении или торговом зале, а также организовать дополнительное освещение.
• Возможность уменьшить или увеличить площадь. Благодаря разному сочетанию светильников и возможности изменения их положения можно добиться любого эффекта: придать объем комнате или, наоборот, визуально уменьшить его.
• Удобство использования. Системы направляющих хорошо продуманы, и их основные особенности включают в себя возможность перемещать лампы, а также независимость различных групп друг от друга.
• Возможность установки на трассе светильников различных форм, размеров и конструкций. По заявлению производителей, технические характеристики могут отличаться, что никоим образом не влияет на возможности и функциональность конструкции. При необходимости система легко разбирается.
• Вы можете установить трековые светильники на любую поверхность. Для ремонта шины не требуется специальных навыков, поэтому с работой справится даже новичок. Поэтому неудивительно, что такие проекты набирают популярность. Возможность смены направления подсветки устройства в любую сторону, что позволяет менять акценты освещения после завершения монтажа.
• Быстрая скорость установки. По мнению специалистов, на ремонт всех деталей уходит минимум времени. Чтобы еще больше упростить задачу, стоит использовать крепеж одной марки. В этом случае стабильность и прочность конструкции гарантированы, а сами трековые светильники отлично справляются с поставленной задачей.
• Низкое энергопотребление. Особенно это актуально, если в качестве источников света используются светодиодные лампы, которые также отличаются прочностью и надежностью.
• Оригинальный дизайн. Многие дизайнеры используют такие конструкции для решения различных задач при отделке помещений. Особенностью рельсовых систем является их универсальность, поэтому они отлично вписываются в различные типы интерьеров.

Трековые фонари на автобусе остаются холодными даже при длительной работе (в случае светодиодов).

Кроме того, они не создают дополнительных шумов и производят минимальное электромагнитное излучение, что исключает минимальный вред для здоровья.

С учетом этого напрашивается вывод о важности использования подобной конструкции для дома, офиса или любого другого помещения, где требуется основное или дополнительное освещение. Несмотря на ряд преимуществ, у светильников на рейке на одну шину есть и недостаток — высокая цена, которая сегодня для многих недоступна

Но здесь каждый решает сам, что для него важнее: качество и удобство или экономия

Несмотря на ряд преимуществ, у светильников на рейке на одну шину есть и недостаток — высокая цена, которая сегодня для многих недоступна. Но здесь каждый решает сам, что для него важнее: качество и удобство или экономия.

Сочетание различных видов оборудования

Для качественного и комфортного освещения комнат лучше использовать не один светильник, а совмещать разные типы. Это дает практическую пользу, помогает оформить интерьер и экономить электроэнергию. Варианты сочетания:

1. Настольный или настенный светильник в дополнение к люстре в спальне позволит читать или заниматься делами, не используя основной свет. Таким же образом можно использовать оборудование в других помещениях.
2. Точечные светильники подойдут для рабочей зоны на кухне или в комнате. Они используются при необходимости, так как люстра не даст нужного качества освещения.
3. Подсветка выделит отдельные элементы – картины , скульптуры и т.д.
4. Если грамотно скомпоновать настенные и встроенные светильники, можно не вешать люстру.
5. Если нужно менять поток направленного света, используйте не споты, а штангу с несколькими плафонами.

Пример комбинирования светильников в современном интерьере.

Чтобы обеспечить хорошее качество освещения, нужно подбирать светильники по мощности, а также комбинировать разные типы для освещения рабочей зоны или зоны отдыха. Оборудование должно подходить под обстановку, надо учитывать и размер помещения – чем оно меньше, тем компактнее должны быть плафоны.

Типы трекового освещения

 На одном шинопроводе размещается одна или несколько групп светильников. Каждая такая группа (фаза) может быть запитана отдельно, что дает возможность регулировки освещенности.

В однофазной системе все светильники подключаются к одной медной шине. Такая система довольно проста в монтаже, обслуживании. При помощи коннекторов ей легко придать нужную форму.

Однофазная система может запитываться от 220 В или 12 В. Если трековая система низковольтна, то в комплекте идет понижающий трансформатор, которые также нужно монтировать в общую сеть. В целом системы на 220 В не хуже низковольтных, при соблюдении техники безопасности.

Однофазные треки подходят для небольших помещений, в которых не нужно большое количество светильников.

Если же освещается большая площадь большим количеством светильников, то лучше выбирать трехфазную систему. Внутри шинопровода проходит три медных шины, на которые равномерно развешиваются светильники. При этом к самому шинопроводу от сети подключается фазный провод. Напряжение «перекидывается» с одной медной шины на другую благодаря специальному переключателю. На светильнике также есть специальное колесико, вращением которого сменяется фаза. Работает трехфазная система от напряжения 220 В. При желании можно каждую жилу вывести на выключатель: в этом случае три группы светильников будут работать независимо друг от друга.

Схема подключения трехфазной трековой системы

Помните, что светильники для однофазных и трехфазных систем не одинаковы. Заменить их не получится.

Способов крепления три: накладной, подвесной и встраиваемый.

Для высоких потолков обычно используют подвесные конструкции. Трековая система подвешивается на жестких отвесах или гибких тросах.

Подвесное крепление

При накладном варианте шинопровод крепится к потолку или стене.

Накладной вариант крепления

При использовании подвесных потолков трековую систему можно встроить внутрь:  выделяться будут только светильники.

Встраиваемый шинопровод

Для совсем маленьких помещений удобнее воспользоваться не шинопроводами, а струнами или тросами. Такие системы менее массивны, их можно разместить практически в любом пространстве. Струны, тросы изолированные, низковольтные, гибкие.

Трековая система на тросах

Варианты шинопроводов

Треки выпускаются в двух модификациях:

• закрытые – отличаются внешними контурами трековой рейки и вариантами крепления при идентичных схемах контактных шин. Предназначены для работы с электросетью 220 В. Стандарты определяют одно- или трехфазный вариант электрического подключения, а также монтаж посредством накладной или встраиваемой трек-рейки. Под трехфазным подключением подразумевается размещение на одном шинопроводе до трех групп источников освещения, подключенных к отдельным выключателям для раздельного управления.
• открытые (магнитные) – отличаются исполнением в форме монорельса с открытым корпусом, по которому перемещаются низковольтные светильники на 12/24 вольт. Низкое напряжение более безопасно, особенно в помещениях с повышенной влажностью.

Особенности строения

Любой трековый осветительный прибор состоит из трека (шины), светильника. Дополнительные детали: коннекторы, подвесы, скобы, заглушки.

Строение трека

Трек (шинопровод, каркас) – это рельса, которая монтируется на потолок или стену с источниками света. Сечение корпуса шинопровода: прямоугольное или овальное. Различают гибкие, жесткие каркасы.

Одно- и трехфазные треки

Внутри профиля находятся изолированные медные шины проведения тока. Выделяют одно-, трехфазные шинопроводы.

Однофазный трек – проходят 2 токопровода (одна фаза и ноль). Все источники света на однофазном шинопроводе можно включать, выключать только одновременно. Эта двухпроводная система подойдет для небольших кафе, жилых квартир.

Трехфазный трек – проходят 4 токопровода (три фазы и ноль). Такую систему можно подключать к сети 220 В, 380 В. Если планируется подключить трековую систему к напряжению 380 В, а осветительные приборы рассчитаны 220 В, дополнительно подключается преобразователь.

Источники света можно разделить на несколько групп, включать по отдельности двух- или трехклавишным выключателем. Такая четырехпроводная система подходит для освещения огромных площадей торговых центров (снижает нагрузку всей сети, позволяет настраивать отдельные группы осветительных приборов).

Мини трековые системы

Отдельно выделяют мини трек-системы, которые используются как дополнительное освещение. Мини конструкции состоят из 2 медных хромированных трубок, соединенных изоляционным профилем. Такой каркас находится под напряжением 12В. При монтаже мини шинопровода дополнительно подбирают клипсы, подвесы.

Магнитная трековая система

Популярные новинки каркасных светильников отличаются от обычных каркасов тем, что разные осветительные приборы присоединяют к шинопроводу магнитами. Внутри направляющего профиля находится токопроводящая плата с магнитным сердечником. Такая магнитная система работает от электричества, но требуется напряжение 24 или 48 В. Дополнительно подбирают блок питания, который монтируется отдельно, подключается через провод к медной направляющей. Мощность блока питания должна быть выше на 20-30% суммарной мощности всех светильников данного магнитного трека.

• простой монтаж;
• замена, добавка лампочек к магнитному каркасу;
• безопасность при эксплуатации из-за маленького напряжения;
• возможность использовать при разных условиях.

Самым популярным материалом направляющего каркаса (трека) является алюминий. Также используют сталь, различные сплавы, пластмассу. При выборе шинопровода учитывают материал, условия, где будет использована конструкция. Важен параметр «Пылевлагоустойчивость» (IP класс защиты), где первая цифра обозначает степень защиты от пыли, вторая – от воды. Если планируется устанавливать трековую систему в помещениях с высоким уровнем влаги, на улице, то значение IP должно быть выше 45 (например, IP66 — полная защита от пыли, защита от сильных струй воды).

Использование в помещениях

С помощью таких светильников акцентируют внимание на конкретных зонах, освещают рабочие участки, пользуются ими, как основными световыми источниками

Система прекрасно выглядит в жилом помещении либо в прихожей, располагают конструкции с учетом исходных параметров – дизайн-проекта, предназначения помещения, предпочтений владельца, обстановки. Предлагается несколько примеров установки конструкций:

гостиная. Систему можно смонтировать по периметру либо выделить с ее помощью одну из зон;
спальня. Основная цель – создание мягкого, приглушенного света. Яркие лампы направляют на макияжный столик либо на шкаф с одеждой

Максимальное количество источников поворачивают в сторону стен, акцентируя на них внимание;
прихожая. Система в таком помещении станет удачным альтернативным решением стандартным светильникам, не всегда охватывающим отдаленные уголки коридора. С применением трек-системы обеспечена равномерность светового потока, создание акцентных мест;
кухонное пространство

Это именно то помещение, в котором требуется направленный свет;
ванная. Сюда лучше установить небольшую струнную систему, хорошо защищенную от воздействия влажной среды.

С применением трек-системы обеспечена равномерность светового потока, создание акцентных мест;
кухонное пространство. Это именно то помещение, в котором требуется направленный свет;
ванная. Сюда лучше установить небольшую струнную систему, хорошо защищенную от воздействия влажной среды.

Преимущества и недостатки

Трековые светильники, располагающиеся на шинопроводе, открывают безграничные возможности при создании интерьера.

За последние несколько лет такая система стала по-настоящему востребована, а рынок осветительных устройств насыщается новыми вариантами такой продукции.

Установка трековых светильников на шинопроводе в любом помещении имеет множество преимуществ:

• Возможность создания направленного освещения. Подобрав подходящую конструкцию, удается направить луч света в интересующую точку интерьера, сделав на ней максимальный акцент. Это достигается за счет перемещения источников света по шинопроводу с учетом поставленных задач по освещению комнаты.
• Простота и многофункциональность. Применение светодиодных и других трековых светильников — возможность обеспечить основное освещение в комнате или торговом зале, а также организовать дополнительную подсветку.
• Возможность уменьшить или увеличить площадь. Благодаря различному сочетанию ламп и возможностью изменения их расположения, можно добиться любого эффекта — придать комнате объема или, наоборот, сделать ее визуально меньше.
• Удобство в эксплуатации. Трековые системы хорошо продуманы, а к их главным особенностям относится возможность перемещения светильников, а также независимость различных групп друг от друга.
• Возможность монтажа на одном треке светильников, имеющих различные формы, габариты и дизайн. По заявлению производителей, могут различаться и технические характеристики, что никоим образом не влияет на возможности и функциональность конструкции. При необходимости систему можно с легкостью демонтировать.
• Установить трековые светильники можно на любой поверхности. Для крепления шинопровода не требуется каких-либо особых навыков, поэтому с работой может справиться даже новичок. Так что не удивительно, что такие конструкции набирают популярности. Возможность изменения направления свечения прибора в любом направлении, что позволяет менять акценты освещения уже после завершения монтажа.
• Высокая скорость установки. По заявлению специалистов, на крепление всех деталей уходит минимум времени. Чтобы еще больше упростить задачу, стоит использовать крепежные элементы одной марки. В этом случае обеспечивается стабильность и прочность конструкции, а сами трековые светильники на «отлично» справляются с поставленной задачей.
• Низкое энергопотребление. Это особенно актуально, если в роли источников света выступают светодиодные лампы, отличающиеся к тому же долговечностью и надежностью.
• Оригинальный дизайн. Многие дизайнеры используют такие конструкции для решения различных задач при оформлении помещений. Особенность трековых систем на шинопроводе — универсальность, поэтому они отлично вписываются в различные типы интерьеров.

Трековые светильники на шинопроводе остаются холодными даже при продолжительной работе (в случае применения светодиодов).

Кроме того, они не создают дополнительного шума и дают минимальное электромагнитное излучение, что исключает малейший вред для здоровья.

С учетом сказанного, напрашивается вывод об актуальности применения такой конструкции для дома, офиса или любого другого помещения, где требуется основное или дополнительное освещение.

Несмотря на ряд преимуществ, у трековых светильников на шинопроводе имеется и недостаток — высокая цена, которая на сегодняшний день многим не по карману. Но здесь каждый сам определяет, что для него важнее — качество и удобство или экономия.

Монтаж трекового светильника на потолок напрямую

Процесс накладного монтажа системы состоит из нескольких последовательных действий:

1. На первом этапе работ определяются с местом расположения шинопроводов, схематически представляют желаемый вариант подключения и “рисунок”, составленный из рельсов. На потолке или стене подготавливают и выводят проводку, оценивают наиболее приемлемый способ крепления – встроенный, накладной или подвесной.

2. Благодаря коннекторам, система может иметь различную длину, располагаться прямо или под углом. Если стандартная длина шины слишком большая, ее заготавливают самостоятельно. В домашних условиях трек режут с помощью ножовки (материалом для изготовления рельс чаще всего служит алюминий).

3. После подготовительного этапа делают разметку мест крепления. На каждой шине есть специальные отверстия для саморезов. Если их нет, в рельсе сверлят отверстия в местах, где будут установлены саморезы.

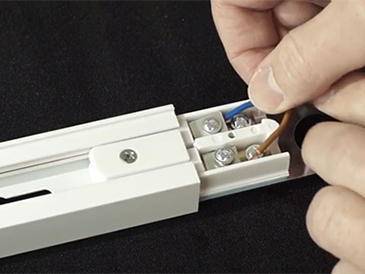

4. Питание подводится с того края шины, где устанавливается клеммная колодка.

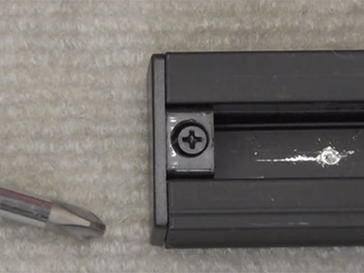

5. На противоположном крае, в целях безопасности и защиты шинопровода, ставится специальная заглушка (поставляется в комплекте или покупается отдельно), которая защищает открытые токопроводящие элементы.

6. Подвод питания происходит стандартным способом. С коннектора снимают крышку и присоединяют провода.

7. После закручивают опорный винт и окончательно фиксируют электропровода. Коннектор закрывают, на шину подают 220 В.

ТРЕКОВОЕ ОСВЕЩЕНИЕ В КВАРТИРЕ

Оригинальный вид трековых светодиодных светильников, применяемых вначале только на производственных объектах и общественных местах, не мог не привлечь внимание дизайнеров интерьеров квартир и других жилых помещений. Применение таких осветительных приборов в домах и квартирах может создать особую атмосферу, напоминая обстановку творческой студии. Применение таких осветительных приборов в домах и квартирах может создать особую атмосферу, напоминая обстановку творческой студии.

Применение таких осветительных приборов в домах и квартирах может создать особую атмосферу, напоминая обстановку творческой студии.

Особенно хорошо светодиодное трековое освещение вписывается в интерьеры квартир, оформленные в стиле «техно»

Весьма уместен такой тип подсветки в различных подсобных помещениях жилого дома или квартиры, где важно подсветить отдельный локальный участок

Очень неплохо выглядит светодиодная система на кухне, вне зависимости от того, в каком стиле она оформлена.

Полезными оказываются функциональные возможности системы. Направление света ламп может быть выбрано и отрегулировано таким образом, чтобы создать увеличенный уровень освещённости именно того участка кухни, где это требуется, например, на обеденном или разделочном столе, мойке или варочной панели.

Трековая система светильников обладает целым рядом преимуществ:

• относительная простота монтажа системы в квартире или доме, позволяющая выполнить его без привлечения квалифицированных специалистов;
• возможность акцентировать освещённость отдельных участков интерьера;
• способность осветтительных приборов легко перемещаться по треку, что позволяет быстро менять их расположение;
• досупность создания специальных световых и цветовых эффектов, применяя трековые led светильники с трёхцветными светодиодами с контроллерным управлением.

Недостатком является что такие специфичные конструкции способны гармонично вписаться не во все дизайнерские решения для квартиры. Кроме этого, светильники на шинопроводе являются не самым дешёвым вариантом освещения.

Краткий обзор осветительных приборов для установки на шину.

Track Lights A1310PL-1WH.

Трековый осветитель производства итальянской фирмы Arte Lamp. Выполнен в виде поворотного однолампового прожектора. Может применяться для освещения жилой зоны квартиры или подсобных помещений. В качестве источника света используется галогенная лампа 220 вольт мощностью 50 Вт с цоколем GU10. Лампа имеет тёплый цвет свечения с цветовой температурой 2900 – 3100 К. Арматура прибора окрашена в белый цвет.

СТК SUPERLED 60W.

Светодиодный трековый светильник для магазина. Источником света служит led – матрица CITIZEN, оснащённая оптикой LEDIL. Имеются различные варианты цветовой температуры: сверхтёплый, тёплый, нейтральный, розовый.

Хорошо подходит для подсветки товаров, расположенных на витринах торговых залов магазинов. Имеется специальный набор светодиодных матриц, создающих наиболее выигрышную подсветку определённого вида продуктов питания или промышленных товаров.

Что такое трековая система

Трековые системы освещения появились в продаже не так давно, но уже прочно занимают свою нишу на рынке осветительной техники.

Называются они так от английского слова «Track», что в переводе означает следовать. Это слово полностью характеризует возможности системы

Она сделана таким образом, чтобы источники света могли перемещаться в пространстве без отключения от питания, и освещать нужные зоны, путем поворота прожектора.
Новинка сразу полюбилась многим дизайнерам и ее стали активно применять в создании красивых современных интерьеров, причем практически для любых комнат – об этом поговорим в отдельной главе.
Стоит сказать, что внешний облик трековых светильников необычен и сразу привлекает к себе внимание – посмотрите хотя бы фото сверху.
Возможностей функциональных у них тоже хватает – многие системы дополняются прочим оборудованием.

Особенности конструкции

Помимо названия «трековая», можно также услышать – светильники на шинопроводе. Тоже довольно емкое название, отражающее суть приборов.

• Эти устройства отличаются от прочих универсальностью, так как все источники света объединены в одной электромонтажной системе.
• Состоит такая система из нескольких однотипных или разнотипных светильников, размещенных на траверсе – металлической направляющей, позволяющей передвигать светильники, как по рельсам.
• Эта особенность позволяет концентрировать световой поток на необходимых зонах помещения.
• Траверса или, правильнее, шинная система используется не только механически. Ее устройство предполагает подачу напряжения к каждой контактной группе светильников.

Минитрековая система освещения

В состав системы входят также электромонтажные суппорты или соединители, которые дополняют шины в местах поворотов и изгибов. Они бывают: поворотными, гибкими, крестообразными, г-образными, т-образными и п-образными.

Разнообразие соединителей

• Никакая система не будет работать без непосредственного источника света. Лампы применяются тут разные, но чаще остальных речь идет о галогеновых и светодиодных, особенно последних.
• В состав также входит кабель для подключения питания, трансформатор, подвесы, позволяющие опускать систему на нужную высоту, а также система управления.

В местах окончания шинопроводов устанавливаются декоративные заглушки, которые попутно являются стопором для передвигающихся светильников. Сами светильники в большинстве своем оснащены поворотным механизмом, который позволяет задать угол наклона или развернуть его совсем в другую сторону.

Конструктивно поворотные механизмы часто очень непохожи друг на друга. Вот несколько фотографий, демонстрирующих многообразие инженерной мысли.

И поверьте, мы показали лишь каплю в море. Как мы говорили, эти системы полюбились дизайнерами, что и дало такой толчок в развитии форм и конструкций.

Классификация

Отличаться трековые системы освещения могут не только внешне, но и по типу питания и способу монтажа.

• В первом случае выделяют однофазные трехфазные модели. Число фаз напрямую влияет на количество светильников в системе, а также на сложность управления ими.
• Работают при этом оба типа систем в основном от напряжения в 12В, для чего и применяется трансформатор. Такой подход делает конструкцию более безопасной и экономичной в плане энергопотребления.

Встраиваемые системы устанавливать намного сложнее

• По типу монтажа различают встраиваемые и поверхностные варианты. В первом случае под шинопровод делается ниша в потолке, в которую она погружается. Снаружи остается лишь та часть конструкции, которая требуется для перемещения светильников.
• Установка сопровождается сложной подготовкой потолка, а значит, провести ее можно только во время выполнения ремонта. По этой причине данные устройства получили меньшее распространение. Однако стоит отметить, что выглядят такие системы очень технологично, и если вы являетесь поклонником стиля хай-тек, они придутся вам по вкусу.

Поверхностная система

С поверхностной системой тоже могут возникнуть сложности во время установки, но только на натяжной потолок – для нее требуется закладная. К остальным типам потолков выполняется крепление за счет дюбель-шурупов или саморезов.

Дополнительные элементы

Стандартные каркасы имеют длину 1, 2, 3 и 4 м. В зависимости от дизайна помещения направляющие профили можно укорачивать (отрезать нужный размер при помощи простой ножовки по металлу), соединять в разные геометрические фигуры (квадраты, прямоугольники, ромбы) с помощью коннекторов (соединений). Коннекторы бывают нескольких видов:

1. Линейные коннекторы – при увеличении длины (к шине 4 м добавить 35 см, чтобы получить шинопровод 435 см).
2. Угловые соединения – при объединении конструкции под углом 90⁰.
3. Т-образные – сбор 3 шинопроводов.
4. Х-образный коннектор – объединение 4 секций в одну систему.
5. Гибкие соединения – соединения конструкций на разной высоте.

Заглушки ставят по краям конструкции для защиты от поражения током, как элемент декора.

Как крепятся

Различают несколько способ крепления каркасов:

• Подвесной – собирается внизу (на полу), дополнительно нужны подвесы (трос) от 1 до 5 м, фиксаторы, крепежные скобы, декоративный колпачок. Расстояние между тросами не более 1 м, для равномерной нагрузки. Для высоких потолков.
• Накладной – самый простой способ, рельса крепится на потолок или стену саморезами, винтами через каждые 20 см. Обязательно рассчитать допустимую нагрузку (1 м шинопровода – 5 ламп). Для низких потолков.
• встраиваемый – стоит планировать заранее, при монтаже потолка, стен, натяжных потолков.

При значительном весе конструкции дополнительно используют усилители внутренних стыков.

Подключение трековых светильников

Как же они монтируются и подключаются? Для подключения вам понадобится трек, имеющий стандартную длину 1м.

Если он длинее чем необходимо, просто можете отпилить лишнее обычной ножовкой по металлу. Ничего вы при этом не нарушите и не сломаете.

Внутри шинопровода должны быть просверленные отверстия для закрепления на стену или потолок.

Также всю эту конструкцию можно подвесить на тросики. Для этого вам понадобится специальная подвесная скоба.

Только будьте внимательны, не все треки рассчитаны на подвес. Эконом и бюджетные модели из-за хлипкой конструкции и отсутствии дополнительного ребра жесткости, могут быть закреплены только на стене.

Иначе под весом всех светильников шина просто согнется и деформируется.

С одной стороны трека ставится заглушка.

С другой, расположена клеммная колодка.

Если она изначально не смонтирована, ее нужно установить. Для этого снимаете крышку с коннектора и располагаете его рядом с торцом трека так, чтобы совпали маркировочные углубленные полосы.

Затем аккуратно вводите и стыкуете коннектор и трек.

Далее подключаете провода питания 220В. Обычной отверткой откручиваете винты и вставляете жилы.

После чего можно закручивать стопорный винт и фиксировать соединение.
