Труборез для медных труб: виды, советы по выбору, правила и нюансы использования

Нам понадобятся следующие материалы:

  • Труба квадратного сечения.
  • Цепь от мотоцикла.
  • Шпилька, болт, гайки.
  • Отрезок трубы с внутренним диаметром по диаметру шпильки или чуть больше.
  • Ролик от трубореза (продаётся в строительных магазинах).
  • Пара пластин с отверстием (для крепления ролика).

Итак, на фото показан сам процесс изготовления самоделки.

Собираем крепление для отрезного ролика.

Вставляем собранный узел в кусок профильной трубы.

С помощью сварочного аппарата пластины привариваем к трубе.

Затем нужно к трубе приварить вот такие две детали, это нужно, чтобы цепь была на расстоянии от отрезного ролика.

Теперь нам понадобится мотоциклетная цепь.

Привариваем один конец цепи к трубе с одной стороны.

К шпильке и привариваем второй конец цепи.

Отрезок трубы по внутреннему диаметру шпильки привариваем к профильной трубе.

Всё, наш ручной труборез готов к использованию.

Испытаем приспособление, крепим в тисках трубу.

Одеваем на трубу приспособление, цепь натягиваем гайкой на шпильке.

Делаем несколько оборотов вокруг трубы.

Результат — отрезанная труба с идеально ровным срезом.

Рекомендуем посмотреть видео, где автор показывает процесс изготовления ручного трубореза, а также его испытания.

В процессе монтажа внутренних трубопроводов любого назначения сантехнику приходится нарезать трубы на куски определенной длины.

Делается это при помощи специального инструмента – трубореза.

При небольших объемах работ некоторые мастера обходятся ножовкой, другие же изготавливают труборез своими руками.

Обзор конструкций труборезов

Нужно отметить, что выбор инструмента по конструктивному исполнению относительно небольшой, несмотря на видимое многообразие предложений в целом. Этот выбор охватывает не более пяти инженерных решений, которые отличаются одно от другого некоторыми нюансами. Именно под резку медных труб, как правило, применяются конструкции:

  • струбцины,
  • телескопы,
  • роллеры.

Рассмотрим все виды.

Вариант #1: резаки-струбцины

Струбцины напоминают аналогичный инструмент, широко используемый в слесарном и плотницком деле. Простая конструкция струбцины состоит из скобы и винтового механизма.

Таким инструментом обычно крепят какие-либо детали. Но применительно к труборезам по меди, конфигурация приспособлений несколько изменилась. В рабочей области между лапами скобы были дополнительно введены тонкий дисковый резак и опорные ролики. Так появилась возможность легко и просто резать трубы, в том числе медные, как правило, тонкостенные и небольших диаметров.

Принцип действия струбцины-трубореза прост:

  1. Медная труба помещается в область между резаком и опорными роликами.
  2. Винтовым механизмом блок с роликами прижимает трубу к лезвию резака.
  3. Мастер руками выполняет 1-2 оборота струбцины вокруг оси трубы.
  4. Вновь производится «подтяжка» трубы к резаку винтом и повторяется пункт 3.

При помощи струбцины-резака полный обрез тонкостенной трубы получают за два-три технологических прохода. Однако не стоит стремиться отрезать материал как можно быстрее, с минимальным количеством проходов. Напротив, чем меньшим выбирается шаг «подтяжки» опорных роликов, тем более качественным получается срез.

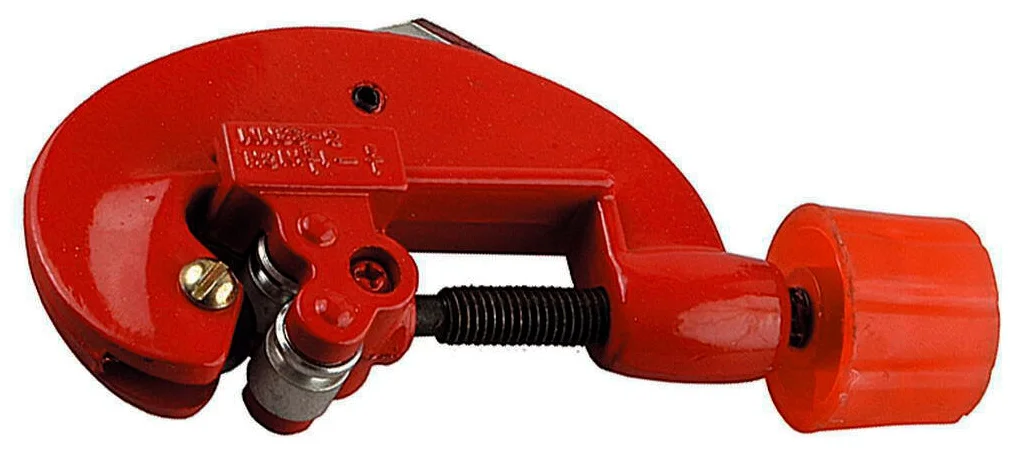

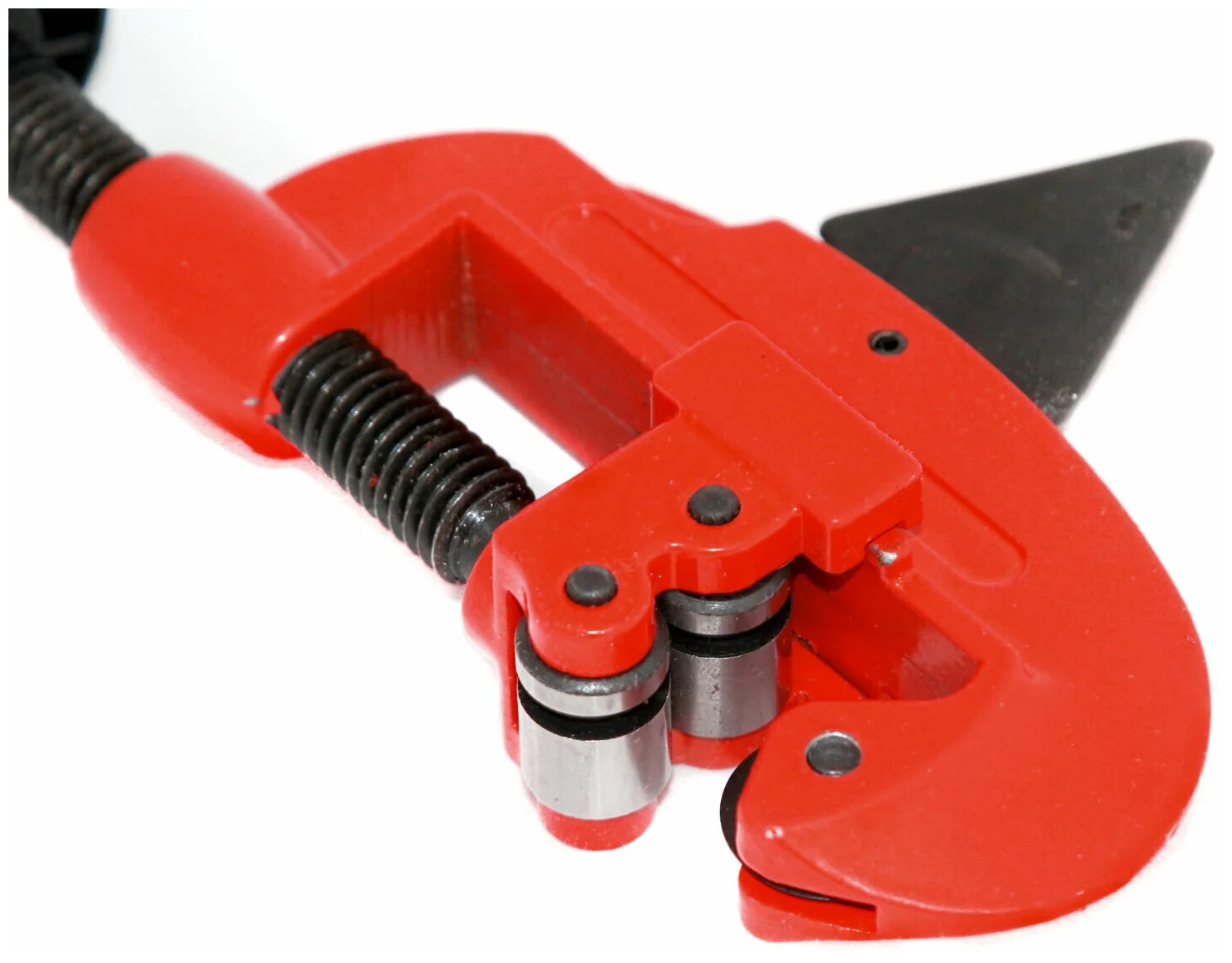

Вариант #2: телескопические резаки

Телескопы входят в категорию наиболее распространённых конструкций под резку медных труб. Принцип их действия напоминает функционал струбцин. Правда, в отличие от первых конструкций, у телескопов предусмотрена «подтяжка» лезвия резака к телу трубы, в то время как модуль с роликами остаётся неподвижным.

Телескопические резаки обычно используются для работы с трубами малых диаметров (до 52 мм). Поэтому конструктивно они более компактные, облегчённые, удобные.

Пример применения телескопа:

Есть медная труба диаметром 34,92 мм с толщиной стенки 1,2 мм. Требуется отсечь часть трубы под установку фитинга.

  1. Вращением винта против часовой стрелки отвести резак от опорных роликов на 40 мм.
  2. Надеть труборез на тело трубы и подтянуть резак вплотную к трубной поверхности вращением винта по часовой стрелке.
  3. Перемещая инструмент вдоль трубы, установить лезвие резака точно на линию реза.
  4. Подтянуть резак винтом до упора и ещё на 0,1-0,2 мм.
  5. Прокрутить труборез вокруг оси трубы 1-2 раза.

Далее повторить операции 4-5 до полного отреза.

Как телескопы, так и струбцины-резаки — обе конструкции традиционно оснащаются вспомогательным приспособлением – внутренним гратоснимателем. Приспособлением пользуются для дополнительной обработки труб после обреза или перед пайкой. В составе телескопических труборезов гратосниматель обычно присутствует как выдвижной элемент, а в конструкциях струбцин этот же элемент имеет откидное исполнение.

Вариант #3: резаки-роллеры

Относительно новым видом труборезов можно охарактеризовать роллеры, которые отличаются более практичным исполнением в сравнении с двумя предыдущими конструкциями. Предназначены роллеры, в основном, для обработки медных труб малых диаметров (не более 22 мм).

Благодаря небольшим габаритам и дисковой форме корпуса, роллеры удобно помещаются в ладонь мастера. Механика устройства выполнена с поддержкой автоматически изменяемой силы давления на резец в момент прокручивания трубореза вокруг оси трубы.

Надёжный захват приспособления рукой мастера обеспечивается фигурными рёбрами корпуса. Вся механика трубореза заключена в крепкой металлической оболочке. По мере износа режущего диска предусмотрена замена этого элемента. Достаточно широкие опорные ролики и острый тонкий резец гарантируют качество и точность резки.

Пример использования на практике:

  1. Через входной паз надеть устройство на трубу.
  2. Скорректировать положение лезвия на точке реза.
  3. Плотно обхватить корпус ладонью.
  4. Выполнить несколько вращательных движений вокруг оси трубы.

Каких-либо дополнительных действий выполнять нет необходимости до полного отреза.

Аккумуляторный труборез для медных труб

Кроме ручных труборезов, используются еще устройства с электрическими приводами, которые подключаются к сети или оснащаются аккумуляторной батареей.

Электрические модели автоматически способны захватывать материал. Они позволяют работать с медными трубами диаметром от 12 до 28 мм. Устройства с аккумуляторными батареями нередко оснащаются подсветкой.

Электрические труборезы позволяют тратить минимум физических сил. При работе человеку нужно только удерживать приспособление в конкретном положении. Однако электрические модели не позволяют отрезать короткие участки трубопроводов. Их минимальный размер составляет 12-15 мм. Если это правило не соблюдать, тогда инструмент может выйти из строя, а человек рискует получить травму.

Разновидности труборезов для меди

В зависимости от конструкции режущего инструмента и методу выполнения реза, труборезы делят на несколько категорий:

Резаки-струбцины

Предназначены для труб небольшого диаметра. Применение резаков-струбцин не позволит быстро отрезать требуемую заготовку.

Вставляют медную трубу и поджимают с помощью опорных роликов к резаку. Постепенно изменяя положение опор, меняют глубину реза, вращая инструмент вокруг оси.

Рекомендуется делать небольшой шаг подачи и большее количество вращений для получения гладкого и ровного среза.

Дисковые резаки

Приспособления, в обойме которых находится два или три дисковых резца из твердосплавного материала. Применяется для труб диаметром до 100 мм.

Инструмент обжимает изделие отрезными дисками, по мере углубления их подтягивают. После обработки срез остается чистым и ровным.

Роликовые труборезы

Телескопическое приспособление, в котором подача режущего диска идет к роликовым направляющим. В ручных труборезах осуществляется за счет винтового механизма, который перемещает ролик к трубе.

Для ускорения процесса изготавливают модели быстрого действия с пружинным возвратным механизмом, который применяют в режущем инструменте до 170 мм.

Подводят режущий ролик к линии предполагаемого среза и вращают инструмент вокруг оси трубы, понемногу увеличивая глубину реза. Недостатком является наличие заусенцев на поверхности реза по мере износа инструмента. Некоторые модели оборудуют специальным ножом для снятия фаски в процессе резки или гратоснимателем, с помощью которого удаляют фаску.

Цепные

Оснащены большим количеством режущих элементов. В комплектацию также входит один или несколько сменных комплектов роликов. Используют для резки медных труб с толстыми стенками.

Позволяют отрезать заготовку при меньшем количестве вращательных движений.

Цепной труборез удобно применять при дефиците рабочего пространства.

Электрические модели труборезов для меди

Кроме ручных инструментов для резки медных труб, применяют приспособления с электрическим приводом.

Источником питания чаще всего служит аккумулятор. Отрезает трубу в требуемом месте, в течение нескольких секунд. Большая скорость негативно влияет на качество среза. Шум при работе приспособления выходит за рамки допустимых СНиПами значений.

Классификация и виды труборезов

Ручной труборез для стальных труб функционирует в основном за счёт использования силы мускул человека. Это неплохо, ведь вся работа происходит непосредственно под вашим контролем и очень трудно представить нештатную ситуацию, когда технология процесса резки может быть внезапно нарушена. Простая конструкция ручного трубореза мало зависит от воздействия внешних факторов, разве что может рука дрогнуть. В то время как у любого автоматического оборудования имеется много узлов, за которыми нужно постоянно следить и ремонтировать.

Конечно, не каждую трубу способен разрезать человек только за счёт мускульного усилия. Порой даже наличие системы рычагов, служащей для искусственного увеличения силы приложения, не всегда могут решить эту проблему. Но в быту этот вид приспособления вполне способен выполнить все необходимые работы.

Разновидности оборудования для резки труб можно квалифицировать в зависимости от особенностей режущего элемента и от величины объекта резки. Поэтому можно выделить следующие виды инструмента:

  • Резцовый труборез применяется для резки труб диаметром до 100 мм. Такой вариант подходит не только для работы с трубами из стали, но и эффективно используется для разрезания труб из пластика. В качестве режущего инструмента используются стальные диски.
  • Цепной труборез находит широкое использование при разрезании труб на основе плотных материалов (бетон, чугун, керамика). Наличие цепового механизма для плотного закрепления трубы и поворотного рычага и позволяют эффективно разрезать такие поверхности.
  • Роликовый труборез имеет в своей конструкции направляющие приспособления и от одного до трёх режущих роликов. Диаметр труб, которые способно резать такое устройство зависит от количества рабочих роликов. Труборез с одним роликом производит резку трубы диаметром до 50 мм, а с тремя роликами в инструменте можно работать с трубами до 100 мм и более.
  • Телескопический труборез оборудован роликами, кареткой и направляющими. Такое приспособление способно произвести фиксацию трубы в зависимости от необходимого угла среза. Очень эффективно применение при работе с особо прочными материалами и трубами большой толщины, так как механизм его способен создавать большое давление на поверхность трубы.
  • Труборез с храповым механизмом обладает малыми размерами, поэтому способен разрезать трубы небольшой толщины. Две рукоятки и лезвие для резки составляют всю его несложную конструкцию, являющуюся самой простой среди приборов этого класса.
  • Электрический труборез своим названием даёт понять, что оборудован электрическим двигателем. Применение электродвигателя почти полностью снижает необходимость приложения усилия оператора при выполнении работы. Главное, правильно настроить приспособление, а остальной процесс резки выполняется в автоматическом режиме. Причём это универсальный инструмент, который режет трубы из любого материала и независимо от диаметра изделия. Только недостаточная мощность электрического двигателя может ограничить размеры заготовки. С помощью такого устройства можно эффективно выполнять и работы по торцеванию стыков и снятию фаски с любой поверхности трубы. Недостатком считают сложность применения этого оборудования в труднодоступных местах работы.
  • Гильотинный труборез такое название получил из-за вида режущего инструмента. Обрабатываемая труба закрепляется в раме, винт при вращении проталкивает рабочую гильотину, которая производит резку материала под прямым углом. Таким устройством можно разрезать трубы небольшого диаметра и разной структуры (многослойные, однослойные, армированные).
  • Пневматический труборез производит разрез под действием разреженного воздуха. Это оборудование эффективно в использовании на производственных предприятиях для резки труб с диаметром до 1500 мм, при этом прекрасно справляется как с пластиком, так и с материалом плотной структурой.
  • Орбитальные труборезы производят не только механическое разрезание заготовки, но и одновременно снимают с тонкостенных материалов фаску. Для этой операции в конструкцию таких устройств, входят специальные фасонные фрезы.

Стоит отметить, что любые виды устройств могут дополнительно оснащаться различными приспособлениями, улучшающими качество среза и повышающие безопасность производства работ. Так, при помощи механизма быстрого обжатия можно ускорить процесс фиксации заготовок большого диаметра. И, конечно, многие устройства комплектуются съёмными дополнительными приспособлениями.

https://youtube.com/watch?v=9F3DpQhnM2U

Использование трубореза

Устройство для монтажа и ремонта медных инженерных коммуникаций выполняет такие же режущие действия, как и ножовка по металлу. Однако последний инструмент не позволяет получить идеально ровный рез. В процессе использования ножовки образовываются металлические опилки, а на торцах труб появляются заусенцы. Применение же трубореза позволяет получить:

  • аккуратный рез;
  • отсутствие опилок;
  • ровные торцевые грани;
  • рез, строго перпендикулярный оси медного трубопровода.

При монтаже систем кондиционирования и холодильного оборудования большое значение имеет отсутствие металлических опилок при отрезании сегментов труб. Они могут попасть в работающую систему. Это поломка компрессора. Металлические опилки также могут навредить сантехнической системе. Если они попадут в трубу с водой, то существует вероятность заторов.

Использование специального приспособления при работе с медными коммуникациями позволяет существенно уменьшить трудозатраты и сократить время, требующееся для подготовки отрезков трубопроводов определенной длины. Монтажнику или слесарю нужно приложить незначительные физические усилия, чтобы получить необходимый результат.

Специальные режущие приспособления отличаются небольшим весом и размерами. Производители выпускают инструменты в разном исполнении, но каждый из них удобен в использовании.

Плюсы и минусы электрических моделей

Многие профессиональные мастера отдают предпочтение ручным труборезам, если появляется необходимость работы с медными трубами. Между тем, кроме ручных моделей, существуют более продвинутые технически устройства с электроприводом.

При этом электрический привод получает энергию либо от встроенного аккумулятора, либо от сети. То есть инструмент не утрачивает свойства мобильности, в чём уже привлекательный момент.

Ещё одна новинка для группы резаков меди – электрический труборез. Конструкция вполне удобная, существенно сокращает затраты физической энергии пользователя. Для качественного результата требует наработки опыта

Аккумуляторный инструмент оснащён механизмом автоматического захвата материала. Диапазон диаметров труб, доступных аккумуляторному труборезу, – 12-28 мм. На корпусе устройства имеются элементы подсветки, чем обеспечивается удобство резки в условиях плохой видимости.

Электрический труборез, конечно, существенно снижает физическую нагрузку пользователя. Всё, что требуется владельцу такого девайса, – это в режиме отреза несколько секунд удерживать аппарат весом 1,5 кг в нужном положении. Например, модель MILWAUKEE C12, при рабочей скорости 500 об/мин, отрезает часть трубы диаметром 12 мм за три секунды.

Но высокая скорость реза, да ещё в автоматическом режиме, несколько ограничивает качественные показатели. Так, устройством недопустимы отрезы медных труб короче 12-15 мм, если верить инструкции.

Такие короткие куски медных труб не допускается резать электрическим труборезом. Нарушение требований может привести к поломке инструмента, а пользователь рискует быть травмированным

При отсутствии опыта работы с электрическим труборезом, редко удаётся получить идеальный срез по причине наличия вибраций от двигателя. Наконец, рабочий механизм электрического трубореза создаёт шум на уровне 70 дБ (норма допустимого шума по СНиП – 55 дБ).

Поэтому для мастеров (особенно в области холодильной техники) ручные труборезы выглядят лучшим инструментом при всех имеющихся достоинствах электрических моделей. Резак ручного применения даёт мастеру возможность «прочувствовать» ход лезвия, установить оптимальную скорость и глубину проникновения в тело трубы.

В результате срез получается ровным и качественным, идеально пригодным для создания вальцовки или под пайку.

Труборезы для медных труб в Москве

Труборез ручной роликовый для отрезания медных труб 6 — 67 мм

Самовывоз, Почта РФ, Курьером, Логистическая компания

Труборез для медной трубы Ø 6 — 67 мм

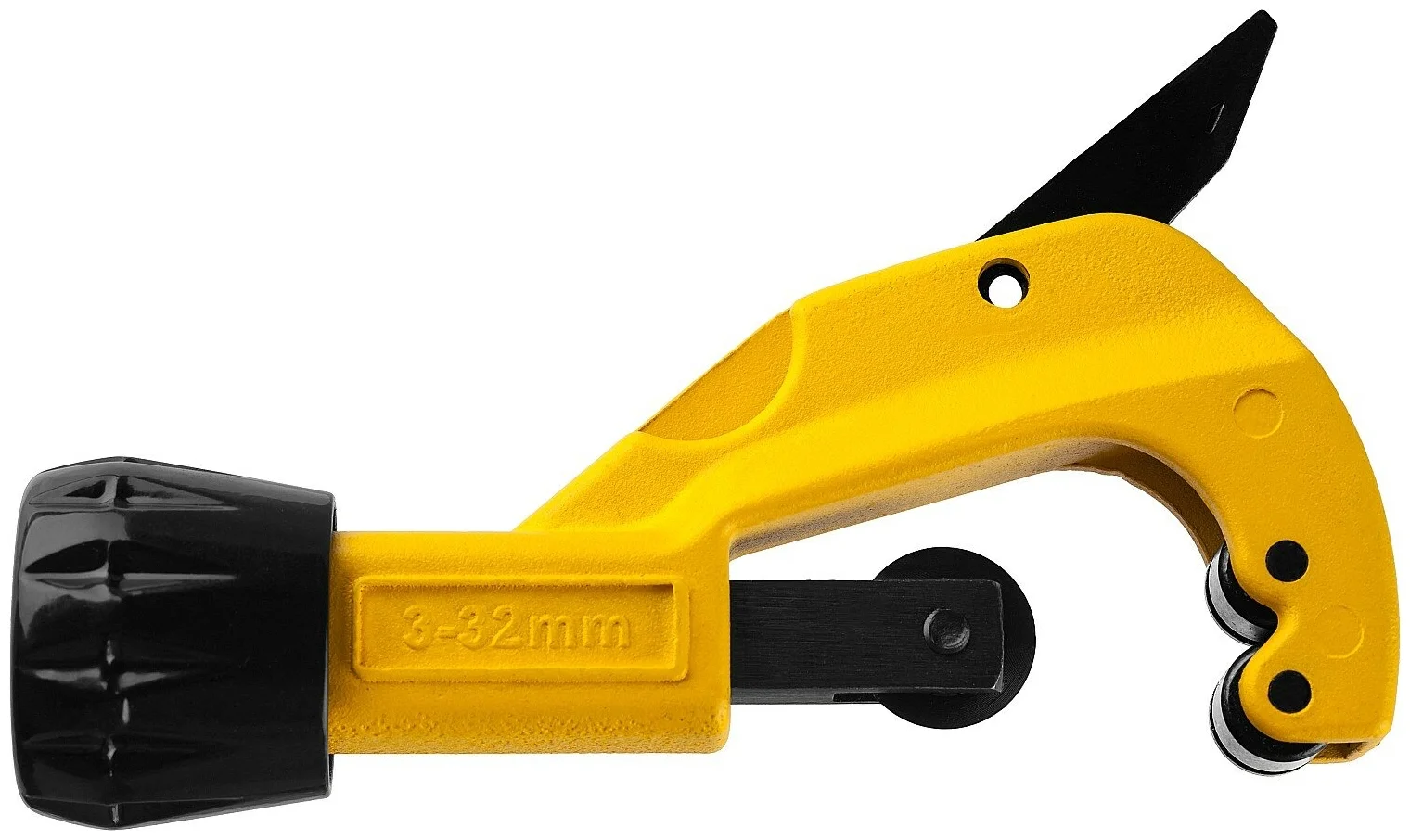

Труборез для медных труб 3-32 мм Stayer ProCut 2340-32 по выгодной цене

Самовывоз, Почта РФ, Курьером, Логистическая компания

Труборез для медных труб 3-32 мм Stayer ProCu.

Труборез WK-319 для медной и алюминиевой трубы — это инструмент для резки труб. Труборез DSZH делает аккуратный, строго перпендикулярный оси трубы разрез с ровным краем, не создавая при этом опилок; к тому же резка труборезом обычно требует меньше времени

Самовывоз, Почта РФ, Курьером, Логистическая компания

Труборез DSZH WK-319

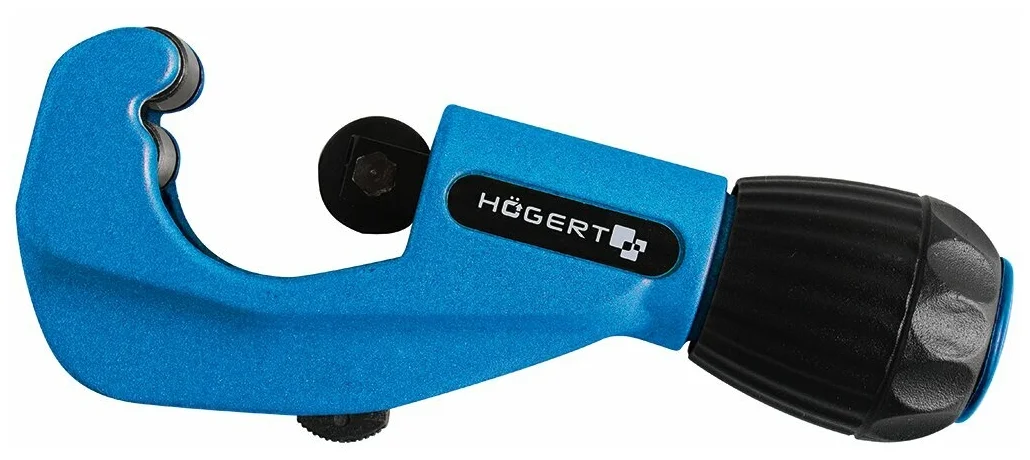

HOEGERT Труборез для медных и алюминиевых труб, 6-35 мм по выгодной цене

Самовывоз, Почта РФ, Курьером, Логистическая компания

HOEGERT Труборез для медных и алюминиевых тру.

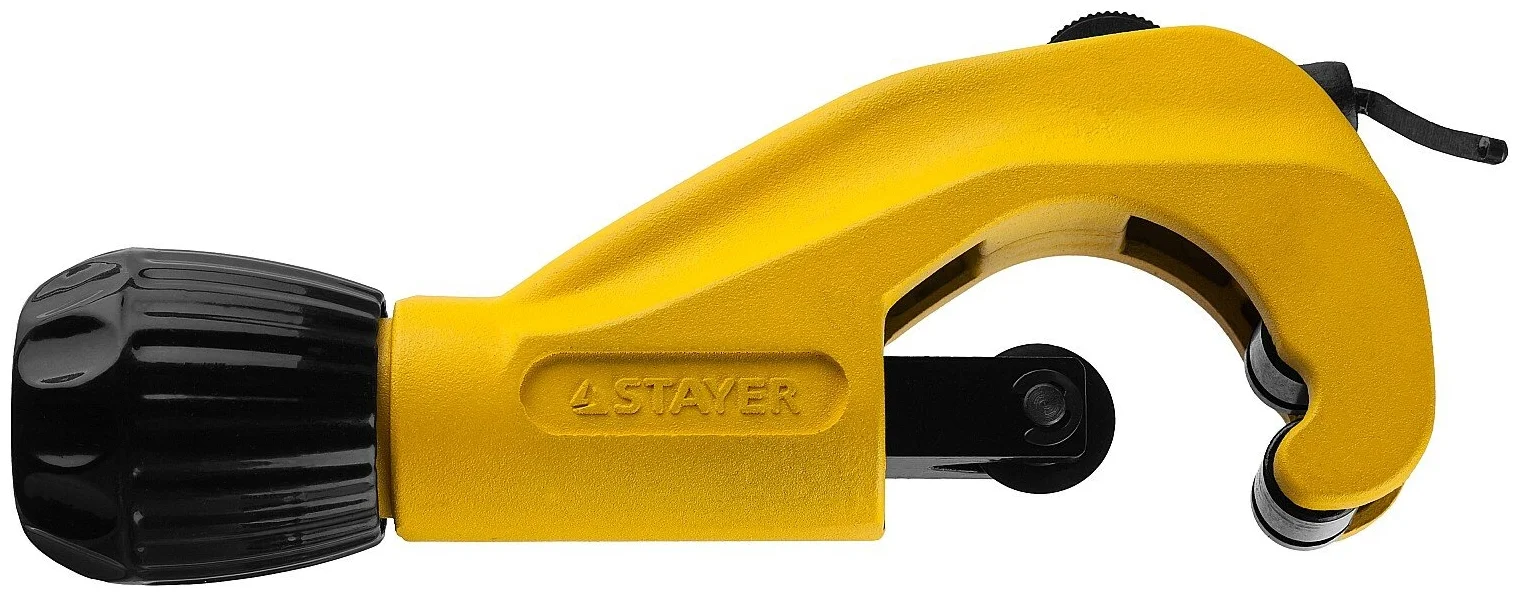

Труборез для медных труб 6-42 мм Stayer ProCut 2342-42 по выгодной цене

Самовывоз, Почта РФ, Курьером, Логистическая компания

Труборез для медных труб 6-42 мм Stayer ProCu.

Тип труб: сталь, медь, максимальный диаметр: 120 мм

Самовывоз, Почта РФ, Курьером, Логистическая компания

Ручной труборез Vier 50-110, для стальных и м.

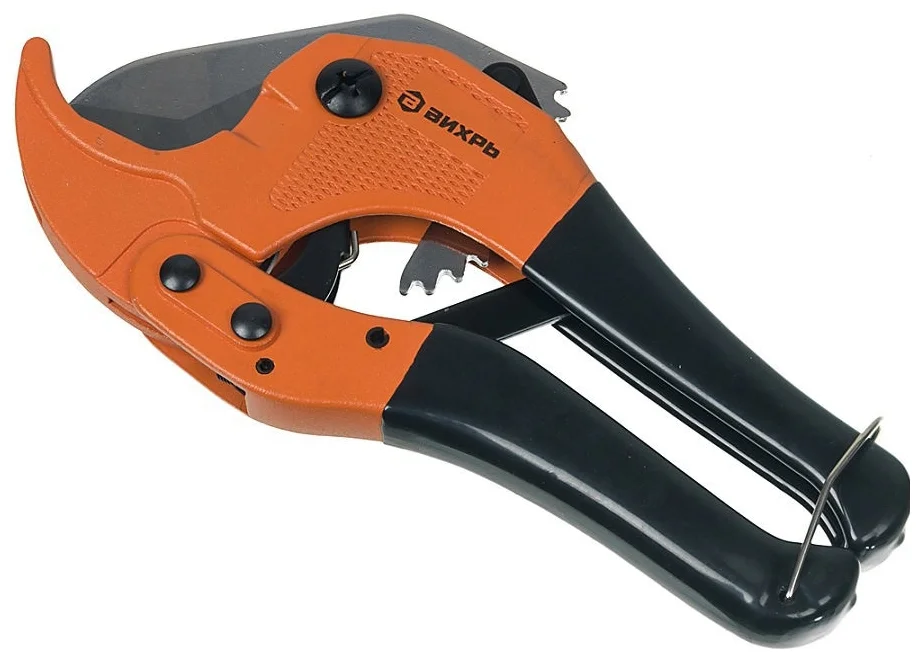

Вид трубореза: ножничный, типы привода: ручной, тип труб: ПВХ, максимальный диаметр: 42 мм

Самовывоз, Почта РФ, Курьером, Логистическая компания

Ножничный труборез ВИХРЬ 73/10/2/1 42

Высокопроизводительный двигатель 500 об / мин Milwaukee режет 12 мм медные трубы менее, чем за 3 сек REDLINK — защита от перегрузки в инструменте и аккумулятор обеспечивающий лучший в классе уровень защиты Автозахват позволяет резать уже установленные трубы с зазором.

Самовывоз, Почта РФ, Курьером, Логистическая компания

Аккумуляторный труборез для медных труб MILWA.

Труборез 35мм YATO YT-2230

Самовывоз, Почта РФ, Курьером, Логистическая компания

Труборез для медных труб YATO YT-2230

Труборез ProCut для медных труб диаметром 6-42 мм, STAYER Professional <2342-42>по выгодной цене

Самовывоз, Почта РФ, Курьером, Логистическая компания

Труборез ProCut для медных труб диаметром 6-4.

Труборез для медных труб 3 — 28 мм Top Tools 34D055

Самовывоз, Почта РФ, Курьером, Логистическая компания

Труборез для медных труб Top Tools 34D055

Вид трубореза: роликовый, типы привода: ручной, тип труб: алюминий, медь, латунь, минимальный диаметр: 3 мм, максимальный диаметр: 28 мм

Самовывоз, Почта РФ, Курьером, Логистическая компания

Роликовый труборез STAYER MASTER (2340-28) 3.

Прочный корпус позволяет направить усилие реза непосредственно на металлическую трубу. Простой в обращении, труборез необходим как в быту, так и в профессиональной деятельности. Роликовый труборез изготовлен из легированной цинковой стали. Лезвие трубореза из стали GCr1.

Самовывоз, Почта РФ, Курьером, Логистическая компания

Труборез для металлических труб диаметром 3 -.

Труборез WK-532 для медной и алюминиевой трубы — это инструмент для резки труб. Труборез DSZH делает аккуратный, строго перпендикулярный оси трубы разрез с ровным краем, не создавая при этом опилок; к тому же резка труборезом обычно требует меньше времени

Самовывоз, Почта РФ, Курьером, Логистическая компания

Труборез DSZH WK-532

Вид трубореза: роликовый, типы привода: ручной, тип труб: ПВХ, металлопластик, ПНД, полипропилен, алюминий, ХПВХ, латунь, минимальный диаметр: 4 мм, максимальный диаметр: 28 мм

Самовывоз, Почта РФ, Курьером, Логистическая компания

Роликовый труборез МЕГЕОН 98011 4 — 28 мм

Труборез для медных и алюминиевых труб TOPEX 3-30 мм, 1/8″ — 1.1/4″ 34D032

Самовывоз, Почта РФ, Курьером, Логистическая компания

Труборез для медных и алюминиевых труб TOPEX.

Вид трубореза: ножничный, типы привода: ручной, тип труб: металлопластик, максимальный диаметр: 42 мм

Самовывоз, Почта РФ, Курьером, Логистическая компания

Ножничный труборез Kraftool EXPERT (23381-42_.

Инструменты для монтажа медных труб: трубогибы, фаскосниматели, резаки, труборезы

Для работы с медными трубами нужны специальные инструменты. Медь — металл мягкий, пластичный, изделия из него можно резать и гнуть своими руками. Минимальный комплект инструментов и оборудования для работы с медью состоит из трубореза, трубогиба, гратоснимателя, фаскоснимателя, газовой горелки или паяльника.

Труборезы для медных труб

Первым этапом в подготовке труб к монтажу в систему кондиционирования или отопления будет резка медных труб по размерам. Причём стремиться к упрощению этой операции и резать медную трубу ручной ножовкой по металлу или болгаркой специалисты не рекомендуют.

Дело в том, что в трубу могут попасть металлические опилки, в процессе эксплуатации они будут повреждать внутренние стенки и срок службы трубопровода естественным образом уменьшится. Более того, резка трубы ножовкой неминуемо приведёт к образованию неровного шва среза. Поэтому, даже при скромном бюджете экономить на специальном инструменте не стоит, лучше арендовать труборез.

Тем более, что модельный ряд этих инструментов достаточно обширен, и ценовой диапазон позволяет выбрать именно тот, который подойдёт.

Сегодня строительный рынок предлагает несколько видов трубореза для меди:

  • Ручной труборез, бюджетный и доступный. Устройство состоит из зажимного механизма с двумя роликами и рукоятки с винтом. Отрезок трубы вставляют между двумя роликами и плотно закручивают винт. Затем само устройство несколько раз проворачивают вокруг трубы для полного отрезания. Отрезной шов получается ровный и гладкий. Стружка при отрезе не образуется. Единственный недостаток этого инструмента: он требует применения физической силы.
  • Более дорогой вариант – телескопический труборез. Он позволяет работать с трубами разных диаметров, потому что расстояние между роликами зажимного механизма можно регулировать.
  • Электрический вариант трубореза хорош тем, что работает точно и быстро. Этот инструмент значительно дороже ручного.
  • Существует ещё пневматический аналог трубореза, в основе которого крепкая пружина.

Для небольшого объёма работ достаточно ручного инструмента.

Трубогибы для медной трубы

Если нужно согнуть медную трубу, то, конечно, можно попытаться сделать это без специальных инструментов. Но когда впереди монтаж достаточно длинного трубопровода, оборудование приобретать или брать в аренду просто необходимо. Медь настолько податлива, что без навыка работы с таким металлом, его легко испортить, например, пережать.

Поэтому, всё же лучше иметь под рукой трубогиб для медных труб. Это довольно простое, не сложное в работе приспособление, которое позволяет быстро сгибать заготовки под нужным углом, качественно и без лишнего риска.

Сегодня без труда можно выбрать трубогибы из нескольких вариантов:

  • Наиболее дешёвый – ручной трубогиб, состоит из гибочного шаблона и простейшего рычага. На шаблоне выставляют необходимый угол сгиба, укладывают на него медную трубу, закрепляют на ней рычаг и сгибают заготовку, надавливая на рычаг. Здесь требуется приложить некоторое физическое усилие. Максимальный радиус сгиба ручным трубогибом 180о.
  • К ручным вариантам относится и пружинный механизм для сгиба медных труб. В нём находится пружина, которая не даёт деформировать трубу в процессе ручного сжатия.
  • Ещё одна модель ручного трубогиба называется арбалетной, но она рассчитана на конкретный диаметр трубы. Как правило, арбалетным трубогибом пользуются специалисты.
  • Пневматический трубогиб очень лёгок в использовании, но его применяют тогда, когда предстоит значительный объём работ.

Гратосниматели

После подготовки труб на срезе остаются внутренние шероховатости, а возможно даже заусеницы. Если их не убрать, качественную состыковку труб выполнить невозможно. Убрать неровности без специального инструмента не получится. Вот здесь и нужен гратосниматель. Его стальное лезвие, вращаясь, удаляет все неровности (граты) внутри трубы. В комплекте с гратоснимателем для медных труб продаются дополнительные лезвия, поэтому прослужить такой инструмент может очень долго.

Фаскосниматель

Ещё одно необходимое приспособление для подготовки медных труб к состыковке и пайке называется «фаскосниматель». С его помощью снимают с трубы и внешние, и внутренние фаски. Фаскосниматель изготавливаются под определённый размер труб, поэтому приобретая его, нужно знать с трубой какого диаметра придётся работать.

Оба устройства просты в использовании. Для работы с ними не нужны никакие навыки, а работать с ними могут даже непрофессионалы.

Конструктивные особенности трубореза

Инструмент предназначен для выполнения режущих действий так же, как и имеет аналогичное назначение, например, ножовка по металлу.

Но если пропил, сделанный ножовкой, не может быть получен исключительно гладким, без заусенцев и металлических опилок, резка труборезом дает совершенно другой результат:

  • острые края среза;
  • близкая перпендикулярность к оси трубы;
  • гладкие концы круга;
  • отсутствие металлических опилок.

Последний фактор в списке имеет особое значение при использовании трубореза в технике холодоснабжения и кондиционирования воздуха. Мелкие металлические опилки, проникающие в систему охлаждения, способствуют быстрому износу оборудования.

Пока используются медные трубы, для этого типа материала было изобретено множество моделей труборезов. Но на практике реально используется не более пяти видов

Если трубы установлены в водопроводной системе (например, из меди), наличие металлических опилок в водопроводной системе создает риск затора во время эксплуатации.

Работа с инструментом для резки труб отличается низкими трудозатратами с течением времени. От слесаря ​​(сантехника, слесаря) требуется сравнительно небольшие физические усилия.

Продукты, как правило, имеют небольшие размеры, легкий вес и подходят для бизнес-кейса. В целом устройства, выполненные в разном дизайне, выглядят удобно и практично.

Труборезы для медных труб пользуются большим спросом и используются в климатической технике. Особой популярностью в этой отрасли пользуются малые труборезные станки

Конструктивные особенности труборезов

Если брать во внимание конструктивные особенности труб, выделяют несколько видов труборезов:

  1. Роторные (поворотные)
  2. Телескопические труборезы, имеющие храповой механизм
  3. Цепные
  4. Роликовые
  5. Резцовые

Резцовые труборезы представляют собой стальную обойму, которая рассчитана на трубу, имеющую диаметр до 100 мм. Они обеспечивают довольно чистые срезы. Принцип действия, их следующий: в обойме закреплены резцы – диски из прочной стали, расположение которых легко регулируется, если это необходимо. Производят установку одного или двух резцов на подвижную деталь обоймы, которая перемещается в плоскости резца с помощью резьбового штока. Существуют и самые простые модели, в которых рукоятка является подающим штоком.

Роликовые ручные труборезы находят широкое применение для нарезания стальных труб. Чаще всего одни снабжены одним или тремя режущимися роликами, и роликами, которые направляют трубу. Количество роликов влияет на размеры трубы, разрезать которую под силу приспособлению.

Использование ручного роликового трубореза при разрезании труб

Например, если у трубореза три ролика, им можно разрезать стальные трубы, имеющие диаметр от 15 до 100 мм, а труборез с одним роликом сможет разрезать трубы 15-50 мм в диаметре. Использование роликовых труборезов имеет существенный недостаток, которые выражается в появлении на срезе при разрезании трубы заусениц. Для того, чтобы избавиться от них, используется зеновка. При нарезании труб, имеющих больший диаметр (свыше 75 мм), целесообразно применение многороликовых цепных или хомутовых труборезов, обладающих еще одним чудесным достоинством – небольшим размахом рукоятки.

Применение цепного электрогидравлического трубореза

Цепные труборезы используются для порезки чугунных, керамических и бетонных труб, имеющих небольшие диаметры. Значит, этот инструмент подходит для труб, для изготовления которых применялись довольно хрупкие материалы. Процесс резки трубы выполняется цепью, оборудованную режущими роликами, стягиваемой вокруг трубы.

Мини-труборезы для медной трубы

Роллеры входят в категорию компактных мини-труборезов, которыми проще и удобнее выполнять работы в труднодоступных местах. В этой же категории инструментов можно встретить несколько иные мини-конструкции, например, из серии инструментов «MiniCut Pro» от известной компании Rothenberger.

Такой же малогабаритный инструмент, как роллер – мини труборез медных труб. Пользуется высокой популярностью в сфере монтажа холодильных систем, в частности, бытовых кондиционеров

Труборезам «MiniCut Pro» доступны под обработку медные трубы диаметром от 3 до 22 мм. Рабочий радиус резака 38 – 45 мм позволяет работать с трубами, расположенными в непосредственной близости у стен зданий или в условиях наличия прочих препятствий.

С помощью этого вида труборезов, оснащённых двумя направляющими роликами с отрезной канавкой, резка легко выполняется вплотную к отбортовке. Инструмент комплектуется запасными режущими лезвиями в количестве минимум 5 штук.

На нашем сайте есть еще несколько статей, которые посвящены выбору приспособлений для резки труб из различных материалов, рекомендуем к прочтению:

  1. Резка труб из полипропилена.
  2. Раскрой стальных труб.
  3. Резка металлопластиковых труб.

Критерии выбора механизма

Пытаясь определить, какой вид труборезов медных труб лучше, следует обращать внимание не только на форму исполнения и материал лезвия резца. Здесь понятно – предпочтительным для выбора всегда считается:. Здесь понятно – предпочтительным для выбора всегда считается:

Здесь понятно – предпочтительным для выбора всегда считается:

  • легированная сталь;
  • постоянный малый рабочий радиус;
  • острое тонкое лезвие;
  • возможность замены режущего элемента.

Во многом на качество реза медной трубы оказывает влияние также опорно-роликовый механизм и телескопическая направляющая. Чем больше в конструкции трубореза имеется опорных роликов, тем качественнее и надёжнее действует устройство.

Также для конструкции трубореза по меди имеет значение размер ширины роликов и наличие между ними отрезной канавки. При большей ширине роликов гарантируется лучшая устойчивость положения медной трубы в процессе реза, а наличие отрезной канавки усиливает функцию точности обрезки.

Телескопическая направляющая, традиционно являющаяся частью конструкций резаков-телескопов, должна обеспечивать точный ход без малейших поперечных сдвигов.

Более удобным и практичным считается конструктивное исполнение телескопической направляющей с автоматическим откатом. Правда, опять же надёжность такой системы зависит от качества исполнения механизма автоматического отката.

Дополнение аксессуарами – этот момент берут на вооружение многие производители труборезов медных труб. Технические характеристики конструкции такое дополнение, конечно, не меняет.

Однако наличие под руками запасных деталей – это тоже немаловажный аргумент для пользователя на случай определения лучших конструкций. Аксессуары (как правило, запасной резец) обычно размещаются во внутренней области рукоятки винта.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
