Уклон дренажной трубы: расчеты, стандарты и особенности монтажа дренажа на склоне

Уклон дренажной трубы на 1 метр

Какой уклон трубы для дренажа считается правильным?Угол наклона водоотвода, как правило, измеряется в сантиметрах на погонный метр, а не в градусах. Так легче определить, насколько один участок длиной в 1 м ниже или выше соседнего.

Если уклон трубы недостаточный, то вода течет медленно. Слабый напор стока не в состоянии протолкнуть образовавшиеся отходы, которые оседают и заиливаются на стенках дрен. Возникают засоры, система не справляется с водоотводом.

С другой стороны, чересчур большой уклон ведет к стремительному стоку воды. При этом фрагменты крупных отходов под напором потока придавливаются к стенам труб и застревают. К тому же оказывается огромная нагрузка на соединительные узлы коммуникации.

Правильный уклон водоотводной трубы.

Прочистка водоотводных труб производится через дренажные и смотровые колодцы двумя способами:

• механическим – с помощью устройства для прохождения дрен и удаления отложений, проводится раз в 3-4 года;
• гидродинамическим – с привлечением насосного оборудования и компрессора, чистить каждые 10-15 лет.

Дренажная система будет функционировать исправно и качественно только при соблюдении правильного угла наклона трубы на 1 метр, согласно СНиП. Монтаж дренажной системы требует профессионального, сбалансированного подхода.

Нужно так рассчитать глубину и уровень наклона труб, чтобы они не подвергались засорам, эффективно справлялись с отводом сточных вод. Избежать технических ошибок в расчетах помогут специалисты.

Методика проведения работ

Уклон дренажной трубы должен быть обеспечен на этапе земляных работ. Далее необходимо подготовить подушку из песка и щебня, уложив ее на дно траншеи. Однако для начала дно и стенки необходимы застелить геотканью, затем делается подсыпка из песка, следующим слоем станет щебень. На него укладывается перфорированная труба, которая засыпается в обратном порядке – щебень, песок, геоткань и выбранная почва. Смотровые колодцы понадобятся для прочистки засоров и для того, чтобы следить за уровнем воды в системе. Если отвод воды при устройстве дренажной системы предусматривается в открытый водоем или ливневую канализацию, то на концах труб необходимо предусмотреть обратные клапаны.

Общие сведения

Имея низкий уровень подземных вод, грунт впитывает влагу во время дождливых осенних дней, весной во время паводка. При наличии гидроизоляционной системы фундамент не защищен от увлажнения. Стены подвальных помещений со временем обрастают плесенью, грибком. Мо В результате морозного пучения зимой происходят подвижки грунта и выталкивание частей фундамента на поверхность. Этому способствует промерзание насыщенного влагой верхнего слоя земли. Своевременный отвод влаги с помощью дренажной системы устраняет основную причину — избыточное увлажнение прилегающей к конструкции почвы. Лед, образованный этой влагой, растет в объемах и прорывает бетонное покрытие, способствуя образованию трещин, расколов.

Условия для создания дренажной системы

Необходимость устройства системы отведения грунтовых вод возникает, когда УГВ на участке весной поднимается до отметки 1,3-1,5 метра. Такое положение грозит заболоченностью земель, подтоплением подвалов, цокольных этажей.

Основными элементами скрытой системы отведения являются трубчатые перфорированные дрены, которые дополнительно оборачивают геотекстилем. Важны также обсыпки из песка и щебня. Они играют роль своеобразного фильтра, предотвращающего попадание земли внутрь рукавов линии.

Согласно стандартам СНиП, любой дренирующий контур нужно снабжать смотровыми колодцами. Это позволяет контролировать работу системы на любом ее участке.

Пристенный дренаж

Схема действия кольцевого дренажа Наибольшее распространение получила кольцевая схема отведения грунтовых вод, располагаемая по всему периметру здания или строения.

Чтобы знать, как рассчитать дренаж по кольцевой схеме, следует учитывать, что наиболее важную роль тут играют глубина закладки основания дома и заданные при рытье траншей и укладке материалов для фильтрации уклоны.

Независимо от того, какие именно материалы используются при оборудовании дренажной системы, их следует закладывать на 30-50 сантиметров ниже подушки фундамента, а угол уклона в любой точке участка в направлении места стока не должен быть меньше 1% или 1 см на погонный метр дренажной трубы.

Следовательно, стоит предварительно запланировать нижнюю точку системы, то есть в каком именно месте будет сбрасываться собранная вода, и уже на основании ее уровня рассчитывать глубину закладки верхней части траншеи.

Для этого следует измерить общее расстояние между высшим местом системы и нижним, после чего задать требуемый уклон в 1%.

Приведем пример расчета дренажа.

Коллекторный колодец, верхняя точка которого располагается в 30 см над уровнем земли, находится на расстоянии 10 метров от дома.

Длина участков траншеи вдоль стен дома составляет 6 и 9 метров, прибавляя к суммарной длине траншеи, вырытой по периметру дома расстояние до колодца, получаем 6+9+10=25 метров.

Для вычисления допустимой разницы между верхней и нижней точкой траншеи, берем один процент от данной цифры и получаем в результате 25 сантиметров – именно такой может быть максимальная разница между дальним углом строения и верхом колодца.

В случае, если точка сброса воды в колодец находится на слишком большой высоте, обычно применяются дренажные насосы, производящие принудительную откачку воды из дренажной системы.

Важно: при устройстве дренажа по кольцевой схеме следует соблюдать расстояние между фундаментом или стеной дома и верхней части стенки траншеи, которое должно составлять как минимум три метра или больше в зависимости от участка. При этом песок и гравий, засыпаемые в качестве наполнителя, должны находиться на глубине, достаточной для предотвращения вспучивания грунта в случае замерзания воды, находящейся вокруг основания дома

При этом песок и гравий, засыпаемые в качестве наполнителя, должны находиться на глубине, достаточной для предотвращения вспучивания грунта в случае замерзания воды, находящейся вокруг основания дома.

Кроме того, на расстояние не менее метра от здания под стенами должна быть сооружена бетонная отмостка.

Расчет глубины залегания труб

Расчет дренажной системы и глубины залегания труб основан на двух основных параметрах:

• глубина промерзания в зимний период;
• глубина фундамента защищаемого строения.

Расчет по глубине промерзания

Соблюдение расчета по промерзанию очень важно: трубы должны быть расположены ниже уровня промерзания грунта. Если весной, во время паводка, система дренажа не сможет удалять с участка талые воды из-за того, что она будет наполнена льдом, то все усилия и средства, потраченные на ее сооружение, будут совершенно напрасными

Этот момент в году – самый важный, именно для него в основном и делается система водоотвода.

Таять лед в трубах, находящихся в промерзшем грунте будет медленно, за это время паводок затопит и подвал, и полы, и произведет разрушительные действия на приусадебном участке.

Совет от профессионала: Глубина промерзания различается в разных местностях и климатических поясах. Зависит она и от типа грунта, чем он более пористый, тем меньший слой промерзнет при той же температуре.

Изолинии глубины промерзания грунта для разных регионов России

Также есть зависимость глубины промерзания и от средней высоты снежного покрова. Снег – неплохой теплоизолятор. Под ним земля промерзает на меньшую глубину.

При этом для получения от глубины промерзания грунта конкретного региона необходимо отнять:

• 300 мм – для труб диаметром до 500мм;
• 500 мм – для труб большего диаметра.

Полученное значение является минимальным, то есть мы рассчитываем минимамальное расстояние труб до поверхности.

Пример расчета:

1. Глубина промерзания грунта для Москвы составляет 1400 мм.
2. Тогда от этого значения при размещении дренажной трубы диаметром 200мм необходимо отнять 300 мм.
3. Несложные вычислению дают нам минимальную глубину заложения – 1100 мм.

Более наглядно пример представлен на рисунке ниже.

Размещение 200-милиметровой трубы для города Москвы

Расчет по глубине фундамента

Здесь все очень просто. К глубине фундамента добавляются еще полметра, и получается глубина заложения дренажа. В этом случае поднявшиеся во время паводка грунтовые воды будут «перехвачены» дренажной системой, и не достигнут фундамента.

Дренажную трубу располагают на полметра ниже глубины фундамента

При этом нужно учитывать, что в то время, в которое ведутся строительные работы, весеннее, летнее и раннее осеннее, уровень почвенных вод значительно ниже, чем весной, поэтому сухость грунта не должна вводить в заблуждение тех, кто принимает решение о том, какая глубина дренажа будет достаточной.

В среднем по Средней Полосе России глубина промерзания грунта составляет до полутора метров. С учетом снежного покрова, характерного для этой местности она снижается до 115 см. Тепловыделения от строения можно не учитывать в том случае, если рассчитывается глубина дренажа дачного участка, зимой дом не отапливается и люди в нем не живут.

Совет от профессионала: Таким образом, расчет по глубине фундамента осуществляется так: если фундамент имеет метровую глубину, то глубина траншеи составит полтора метра.

Теперь из двух расчетных величин выбирается наибольшая.

Защита дома от подтопления

Главным объектом, который следует беречь от затопления на дачном участке, является дом. Для того чтобы в него не поступала вода, необходимо последовательно выполнить несколько видов работ:

1. По всему периметру дома выкопать траншею шириной в полметра и расчетной глубины. При этом она должна иметь уклон по 2 сантиметра на каждый метр длины. Самая низкая часть траншеи должна упираться в железобетонный колодец. Расстояние канав до стен – от трех до пяти метров.
2. Насыпать на дно траншеи щебень слоем в полметра. При его заготовке не следует покупать излишнего количества, поэтом кубатуру нужно предварительно рассчитать по простой формуле:

V=L x H x W, где:

• V – требуемый объем щебня, куб. м;
• L – Длина траншей, м;
• H – Высота слоя, обычно равна 0,5м;
• W – Ширина траншеи, обычно тоже 0,5м.

Размещение труб в щебне

1. Уложить трубы.
2. В том месте, где труба упрется в бетонное кольцо, следует проделать с помощью перфоратора отверстие чуть больше ее диаметра.

Дренажная система участка практически готова, ее остается окончательно «собрать», пролить для пробы и можно закапывать.

Диаграммы поверхности и глубины

Исходя из проектных параметров заглубления водостоков, различают схемы мелкого и глубокого дренажа. Назначение наземной схемы – сбор и удаление продуктов атмосферных осадков, а также близлежащих грунтовых вод.

Назначение глубинной схемы – понизить уровень грунтовых вод, собрать и отвести их за пределы участка, на котором расположена строительная площадка.Пример поверхностного водоотвода. В частном домостроении широко распространен поверхностный дренаж. Система сбора и удаления продуктов атмосферных осадков необходима для каждого случая строительства жилого дома

Схема водозабора в ливневую канализацию имеет точечный или линейный дизайн. В первом случае водоотведение осуществляется из локальных источников (водостоки, ямы пола, сборники входных групп).

Линейный контур обеспечивает отвод воды по всему объекту. Как правило, на объектах жилищного строительства применяется комбинированное решение с внедрением обеих схем.

Глубокий дренаж требуется практически во всех случаях жилищного строительства и благоустройства приусадебных участков. Это эффективная защита тех элементов строительных конструкций, которые находятся ниже нулевого уровня (фундаменты, подвалы, корневая система растений).

допускается исключить строительство глубокого дренажа на высотах, где уровень грунтовых вод не превышает 1,5 м, где отмечается эффективный дренаж почвы.Фрагмент схемы установки глубокого дренажа. Обычно такие схемы предполагают размещение дренажных колодцев – не менее одной на каждые 30 метров длины линии. На прямых участках допускается периодичность установки через 50 метров

Проектирование схемы глубокого дренажа требует высокой точности расчетов. Даже небольшой просчет может привести к снижению эффективности системы.

Практика установки таких схем часто указывает на частую ошибку – неточный расчет глубины дренажа. Результат – неравномерный отвод воды с участка или, что еще хуже, затопление плодородных почв и подвалов.

На нашем сайте есть и другие статьи, в которых мы подробно рассмотрели устройство различных вариантов водоотведения. Рекомендуем вам ознакомиться с ними:

• Устройство водоотведения в доме – проектирование и устройство водостока своими руками
• Как слить воду из фундамента дома своими руками – секреты правильной организации
• Как грамотно провести дренаж огорода своими руками – разбираем технология правильной обустройства

Чем грозит неправильный уклон

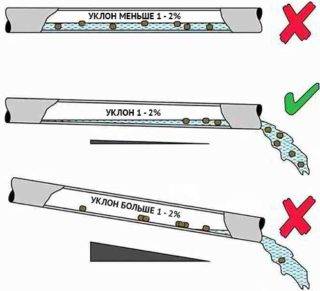

Правильный и неправильный угол уклона трубы

Важно грамотно рассчитать, какой угол наклона должен быть у дренажной трубы. При несоблюдении рекомендуемых норм возможно возникновение аварийных ситуаций

• При маленьком уклоне безнапорная дренажная система приведет к тому, что в рукавах будет застаиваться вода. Присутствующий в ней мусор в виде мелких песчинок станет откладываться. Рано или поздно их количество приведет к тому, что в трубе образуется засор. Придется откапывать участок системы и проводить ремонтные работы.
• При недостаточном уклоне грунтовые воды будут заполнять весь просвет дрен, но не смогут уходить в нужном направлении. Как результат, УГВ будет оставаться на прежнем уровне, а монтаж дренажной системы будет просто бессмысленным. Участок так и останется заболоченным.
• При увеличении рекомендуемого уклона скорость потока воды будет слишком высокой. Это грозит разрывом дрен со временем на каком-либо участке под воздействием давления. Либо вода с большой скоростью будет уходить в точку сброса, а более тяжелые примеси (песчинки, частички глины) будут оседать на дне контура. Рано или поздно это приведет к засору.

Факторы, которые необходимо учитывать при расчете

На выбор системы дренажа оказывает влияние водообильность участка, которая во многом зависит от следующих факторов:

• Глубина залегания грунтовых вод
• Наличие паводковых процессов, их обильность
• Геологическая структура почвы и более глубоких грунтов

Перед тем, как рассчитать дренаж, необходимо получить всю информацию по этим вопросам. Ответы на них можно найти в местном управлении земельных ресурсов.

Основываясь на значении ожидаемого водопритока, осуществляется выбор системы дренажа, определяется необходимый диаметр труб для удаления лишней влаги.

Дренажный насос

Немаловажную роль играет и рельеф участка, ведь наиболее целесообразно осуществлять дренаж по самотечным схемам.

Применение дренажных насосов для перекачки стоков делает весь процесс дорогим и энергозависимым, при возможных отключениях электричества на длительный срок существует вероятность подтопления участка.

Видео описание

Дренажные системы Softrock часто применяют для работы в паре с септиком: Еще одна выгодная сторона «Софтрок» в том, что она может использоваться в качестве недорого, но эффективного аналога элемента септика для очистки воды. Комплекс трубопроводов имеет сливные отверстия, которые укладываются на глубине не больше двух метров. Это делает его хорошим дополнением для септика.

Если есть проблема со стоковыми водами с крыши и отвода талой воды от подпорных стен или фундамента, тогда можно использовать поверхностную или подземную систему дренажа с трубами «Sofrock». Она имеет высокую эффективность, отличные показатели производительности и долгий срок службы. Система сможет обеспечить защиту строений от лишней влаги на самом высоком уровне, при этом не требуется ее постоянная чистка или промывка.

Наружный слой геотекстиля надежно защищает дренаж от заиливания Источник udachnyi.ru

Дренажные трубы без щебня «Софтрок» могут использоваться на любых грунтах. Для обустройства системы дренажа применение песка не обязательно, но желательно. Только если система укладывается в глиняных грунтах, тогда песок необходимо использовать обязательно. Монтаж всего дренажа, даже на больших садовых участках, не занимает много времени и сил. Основная работа уходит только на подготовку траншей, а укладка легких труб и их соединение в одну систему проходит максимально быстро. Смонтированная система служит больше ста лет, при этом она может выниматься и устанавливаться на новом месте в случае необходимости.

Для дренажных систем без щебня может использоваться не только пенополистирол или пенопласт… Источник domaogorod.ru

Популярные модели септиков

Если для сбора и утилизации бытовых стоков выбран накопитель или переливные ёмкости, основными критериями их выбора должны стать прочность и герметичность, а также необходимый для вашей семьи объем. Такие ёмкости выпускаются многими отечественными производителями, в линейке каждого можно найти модель, соответствующую вашим требованиям. Среди наиболее популярных:

• накопительные септики Астра от фирмы Юнилос;
• трехкамерные накопительные септики Барс;
• септики Евробион от компании НЭП;
• накопители Тополь с 2 или 3 отсеками.

Септики Эко-Гранд от компании ТопольИсточник bitrix-cdn.ru

Иначе следует подходить к решению задачи, какой лучше септик поставить, если близко грунтовые воды, а места для дополнительных фильтрующих сооружений нет. В таких случаях выбирают станции глубокой очистки стоков с высокой степенью очистки, которая составляет 90-98%.

Самыми надёжными и эффективными из них, судя по отзывам потребителей, является оборудование следующих марок:

• Тверь;
• Лидер;
• Топас;
• Танк;
• Юнилос;
• Барс.

Смонтированная СГБО ТверьИсточник kolodes-kopka.ru

Как прочистить засор в дренажной трубе

Несоблюдение технологии прокладки дренажных труб является основной причиной застаивание и плохого слива воды с распределительных колодцев. К тому же очень часто застаивание воды вообще не связано с засором. Недостаточный уклон не обеспечивает постоянный и равномерный слив скопившейся воды в сторону дренажной ямы.

Для прочистки небольших засоров используется стальной трос или шланг с сильным напором воды

Для прочистки труб Ø110 мм и более рекомендуется использовать трос со стальным ёршиком соответствующего размера. В процессе чистки необходимо опустить трос в дренажную трубу, пока его конец не достигнет засора. Далее, при помощи вращения троса по часовой стрелке нужно постараться пробить засор или сместить его в сторону слива воды. Обычно, небольшие скопления ила и листвы проталкиваются без особого труда.

Если устранить засор не удалось, то потребуется вызвать специалистов, которые при помощи пневматической установки и другого оборудования не только очистят засор, но и проведут профилактическую чистку всей поверхности дренажных труб.

Видео: дренаж участка своими руками

Перенасыщение почвы влагой и застои воды на участке являются большой проблемой, которая влияет не только на рост плодоносящих культур, но и снижает срок службы жилого строения. Но стоит помнить, что с переизбытком воды можно справиться при помощи дренажной системы. Гораздо хуже, если пресной воды и влаги нахватает, а обустройство колодца невозможно в силу некоторых обстоятельств.

Уклон дренажной трубы: СНиП

Правильно запроектированная и сконструированная дренажная система позволяет уберечь фундаментные конструкции, подвальные и цокольные помещения от разрушительного влияния паводковых, атмосферных и грунтовых вод и позволяет предотвратить подтопление участка. Основными параметрами, определяющимися при инженерном расчете системы, являются глубина заложения водостоков, а так же уклон дренажной трубы. СНиП регламентирует эти значения и обеспечивает надежную и долговременную работу системы.

Составление проекта системы дренажа

Начинается проектирование системы с геодезических и гидрологических расчетов участка. Эта работа проделывается с целью определения условий эксплуатации, а так же сооружения дренажа, как и его основных параметров.

Проект должен содержать в себе:

1. Схемы и технические рисунки канализационной системы и всех ее элементов, как на поверхности, так и подземных частей
2. Монтажные характеристики водостоков – диаметры, размеры, глубина закладывания и уклон дренажной трубы. СНиП предоставляет нормы для этих величин
3. Размеры всех элементов, из которых состоит сеть – колодцы, фитинги, фасонные части и другие детали
4. Технико-экономическая смета сооружения системы дренажа

Проектная документация должна учитывать следующие особенности:

• Геоморфологию данного участка
• Климатические особенности зоны, в которой он располагается
• Отметки уровня подземных вод
• Характеристику и строение грунтов
• Отдаленность водных объектов от места строительства

Технико-экономический расчет

Прежде, чем начинать сооружать дренажную систему, необходимо составить полную смету строительства, учитывающую такие операции:

1. Демонтаж конструкций из железобетона
2. Организация и проведение земляных работ, укрепление стенок траншеи и обустройство гидроизоляции из полиэтиленовой пленки
3. Сооружение диаметрального водостока с двухсторонним выпуском
4. Укладывание на дно траншеи подушки из гравия или щебня
5. Монтаж дренажных трубопроводов, укрепление слоев подстилки, и армирование бетонируемых поверхностей
6. Разборка дорожного полотна
7. Сооружение новых полотна из асфальтобетона
8. Ландшафтные работы
9. Подготовка почвы под ландшафтные работы
10. Сооружение конструкций временного использования – мостики, переходы и т.д.

Необходимые для строительства материалы:

• Щебенка или гравий
• Песок
• Перфорированные трубопроводы дренажа, которые покрыты геотканью для избегания попадания частиц грунта внутрь коммуникаций
• Геотекстильное полотно – выполняет функцию фильтрации
• Дренажные колодцы

Монтаж системы

Эффективно отвести сточные воды с участка возможно, если построить дренаж согласно всем требованиям:

1. Канализационная сеть закрытого типа требует проведения земляных работ – необходимо выкопать траншею глубиной до от 70 см до 1,5 м и менее 40 см в ширину, дно выемки наклонено в сторону водосборника, такой же и уклон дренажной трубы. СНиП предоставляет такие значения – на 1 метр длины уклон равен 2 см при строительстве в глинистых грунтах, для песчаных грунтов эта величина составляет 3 см на 1 м длины.
2. Обязательно нижняя часть траншеи засыпается слоем щебенки или гравия толщиной 20-30 см, он трамбуется, затем на него укладываются трубы, покрыты геотекстилем, после чего сверху производится укладка слоя керамзита и обратная засыпка выемки землей
3. Сброс сточных вод после транспортировки их по дренам, сбора в коллекторах и колодцах, осуществляется в водоем.
4. Обслуживание и мониторинг сети происходит с использованием дренажных колодцев из бетона или пластика.

При правильном проектировании и сооружении дренажа отметка уровня подземных вод не поднимается выше проектной отметки, а несколько снижается, что положительно влияет на фертильность почвы. Если монтаж системы осуществлен неверно, грунты будут переувлажнены, что будет оказывать разрушительное влияние на фундаментные конструкции.

Сооружение дренажей необходимо производить из высококачественных стройматериалов. Регламентация их свойств осуществляется с помощью таких актов:

• ГОСТ 8411-74. – этот документ содержит технические характеристики и условия эксплуатации керамических дренажных трубопроводов
• ГОСТ 1839-80. – особенности использования асбестоцементных труб для строительства безнапорных сетей

Если выполнять предложенные в статье рекомендации, можно соорудить надежную систему, которая будет эффективно отводить лишнюю влагу с участка, что защитит находящиеся на нем постройки, коммуникации и посевы. Главное ответственно подойти к этапу расчета и определить главные параметры сети – глубина закладывания и уклон дренажной трубы. СНиП наводит определенные требования касаемо этой темы, которые следует выполнить при строительстве.

Виды систем осушения

Систем осушения земельных участков существует великое множество. При этом в различных источниках их классификация может сильно отличаться друг от друга. В случае с системами дренажа для загородных и дачных участков рекомендуется использовать наиболее простые и проверенные решения.

Дренаж поверхностного типа

Поверхностный дренаж — это наиболее простая и эффективная система. Основная задача — осушение почвы, путём отвода воды, образованной в результате выпадения ливневых осадков и неравномерного таяния снега.

Решётки защищают открытую дренажную систему от попадания крупного мусора

Система поверхностного дренажа сооружается по площади участка, вокруг дома и прилежащих к нему построек, около гаражных конструкций, складов и внутреннего двора. Поверхностный дренаж подразделяется на два подвида:

1. Точечный — в некоторых источниках обозначается как локальный дренаж. Используется для сбора и отведения воды с определённого места на участке. Основная область применения — это осушения площадок под водостоками, около входных дверей и ворот, в области расположения ёмкостей и кранов для полива. Нередко применяется в качестве аварийной системы, если другой тип дренажа перегружен.
2. Линейный — применяется для осушения всего участка. Представляет собой систему, состоящую из принимающих лотков и каналов, устроенных под некоторым углом, обеспечивающим постоянный сток воды. Система дренажа снабжается фильтрующими решётками и пескоуловителями. Лотки и дрены изготавливаются из ПВХ, полипропилена, ПНД или полимербетона.

При устройстве поверхностной системы водоотвода рекомендуется совмещать точечный и линейный дренаж. Это обеспечит наиболее эффективную работу системы. При необходимости точечный и линейный дренаж может быть совмещён с системой, которая описана ниже.

Глубинный дренаж

Глубинный дренаж выполняется в виде трубопровода, проложенного в местах, где необходимо постоянное осушение почвы или понижение уровня грунтовых вод. Дрены прокладываются с соблюдением уклона по направлению стока воды, которая поступает в коллектор, колодец или водоём, расположенный за пределами участка.

Процесс сооружения глубинного дренажа на загородном участке

Например, при устройстве дренажной системы, когда дрены укладываются на глубину 0,9–1 м, рекомендуемое расстояние между ним составляет не менее 9–11 м. На суглинистой почве при тех же условиях шаг между дренами уменьшается до 7–9 м, а на глинистой до 4–5,5 м. Более подробные данные для разной глубины заложения можно увидеть в таблице ниже.

При укладке трубы соблюдаются особенности рельефа местности. Согласно технологии дрены укладываются от самой высокой к самой низкой точке на участке. Если участок относительно ровный, то для придания уклона формируется наклон по дну траншеи. Минимальный уровень уклона — 2 см на 1 п. м. дренажной трубы при сооружении дренажа в глинистой и суглинистой почве. Для песчаной почвы соблюдается уклон в 3 см на 1 м. п.

Схема устройства глубинного дренажа

При устройстве дренажа большой длины следует соблюдать минимальный уклон по всей протяжённости дренажной трассы. К примеру, для дренажной системы длиной 15 м минимальный перепад уровня между начальной и конечной точкой трассы составит не менее 30 см.

При возможности рекомендуется превышать заявленные нормы уклона. Это обеспечит более быстрое водоотведение, уменьшит риск заиливания и засорения дрена. К тому же выкопать траншею с большим уклоном гораздо легче, чем вымерять 1–2 см.

Общий принцип биологической очистки

Жизнь бактерий напрямую связанна с переработкой отходов, чем больше пищи, тем они быстрее размножаются, образуя колонии. Размножившись до необходимого количества, они способны перерабатывать в сутки до нескольких килограммов твердых нерастворимых остатков содержащихся в бытовых стоках. Бактерии и грибки занимают особую нишу в структуре экосистемы. Они поддерживают круговорот веществ в природе. Растения синтезируют органические вещества из неорганических. Из углекислого газа например получается кислород, а химические элементы преобразовываются в органические.

В свою очередь получившиеся органические вещества потребляются высшими животными и преобразовываются в более сложные соединения. Бактерии преобразуют остатки органики, разлагая их до простых элементов. Тем самым замыкая круговорот веществ.

Если пища для бактерий и других редуцентов заканчивается их численность стремительно уменьшается. Умирающие бактерии освобождают место для растений, которые свою очередь получают питательную среду для существования.

Таким образом, ил с дна выгребной ямы или резервуара, где были использованы бактерии, служит превосходным удобрением.

Вода, прошедшая переработку в септике, лишена запаха нечистот и может быть использована для полива растений на приусадебном участке. Однако стоит отметить, что бактерии должны обладать устойчивостью к бытовой химии.

В стоках присутствует большое количество не только органических веществ, но и остатки моющих средств, которые используются в любой семье. Бактерии для септиков «Доктор Робик» выведены с учетом повышенного содержания щелочи в сточных водах.

Это значит, что они способны выживать и перерабатывать не только органику, но и различные пенящиеся добавки. Это делает производителя лидером среди производства средств бактериальной очистки.

Поверхностные и глубинные схемы

Исходя из расчётных параметров заглубления дрен, различают поверхностные и глубинные схемы водоотвода. Назначение поверхностной схемы – сбор и отвод продуктов атмосферных осадков, а также близко залегающих грунтовых вод. Назначение глубинной схемы – снижение уровня грунтовых вод, их сбор и отвод за границы участка, где располагается строительный объект.

Пример устройства поверхностной системы водоотвода. Поверхностный дренаж широко распространён в частном домостроении. Система сбора и отвода продуктов атмосферных осадков необходима для каждого случая строительства жилых домов

Схема водоприемников дренажа поддерживает точечное или линейное исполнение. В первом случае осуществляется отвод стоков от локальных источников (водостоки, приямки тротуаров, сборники входных групп). Линейная схема обеспечивает отвод воды по всей территории объекта. Как правило, на жилых строительных объектах применяется комбинированное решение с внедрением обеих схем.

Глубинный дренаж обязателен практически во всех случаях частного домостроения и благоустройства хозяйственных участков. Это эффективная защита тех элементов строительных сооружений, которые располагаются ниже нулевого уровня (фундамент, подвальные помещения, корневая система растений).

Исключить сооружение глубинного дренажа допустимо  на возвышенностях, где уровень грунтовых вод не превышает отметки 1,5 м, где отмечается эффективное дренирование почвы.

Фрагмент схемы укладки глубинных дрен. Обычно такие схемы предусматривают размещение дренажных колодцев – не менее одного на каждые 30 метров длины магистрали. На прямых участках допускается периодичность монтажа через 50 метров

Проектирование схемы глубинного дренажа требует исполнения высокой точности расчётов. Даже незначительная ошибка в расчётах может стать причиной низкой эффективности системы. Практика монтажа таких схем часто указывает на распространенную ошибку — неточный расчёт глубины закладки дрен. Результат – неравномерный отвод воды с территории объекта или, того хуже – подтопление плодородных земель, подвальных помещений.

Что такое грунтовые воды

Это та вода, которая собирается в нескольких слоях почв. Залегание может проходить довольно далеко от поверхности и не доставлять ровным счётом никаких проблем хозяину участка. Но когда подземные воды подступают очень близко, то вместо ухоженного сада получается болото или небольшое озерцо, а в доме воцаряется постоянная сырость. На количество подземных запасов напрямую влияют осадки, это только на первый взгляд кажется, что прошёл дождь, и всё высохло. Влага имеет свойство копиться и превращаться в ручейки или озёра.

Основные типы вод:

• Местные воды – это означает, что глубина их залегания составляет примерно 0,5-3 метра. Чаще всего они расположены во впадинах между пластами грунта, исчезая в морозы или жару. Восполнение запаса происходит в сезон дождей или весной, когда начинают активно таять снега.
• Безнапорные воды – глубина залегания от 1 до 5 метров, характеризуются постоянным характером и питаются от всех доступных источников: родники, скважины и прочие ближайшие водоёмы. Именно безнапорные подземные воды доставляют больше всего проблем, но их можно убрать специальной системой водоотведения.
