Унитаз с вертикальным выпуском: поэтапная инструкция по установке

Как подсоединить унитаз к канализации патрубками

Патрубки с резиновыми манжетами

Именно подключение с помощью патрубков рекомендовано опытными мастерами-сантехниками. Несмотря на некоторое неудобство, которое может возникнуть при подключении унитаза в сложных случаях (при переносе унитаза на новое место и т.д.), с помощью патрубков соединение будет наиболее прочным, герметичным и долговечным. В далеком прошлом унитаз устанавливали на широкую доску – пьедестал, сейчас же гораздо чаще монтаж производят непосредственно на кафель. При этом если унитаз будет стоять в удалении от канализационного стояка, необходимо обеспечить уклон патрубка порядка 2 градуса для беспрепятственного прохождения стоков.

Патрубки для унитаза

Так как выходное отверстие унитаза может иметь разные варианты выхода, то и патрубки необходимо подбирать в строгом соответствии с размерами и углом наклона. Рассмотрим способы подключения в зависимости от типа выпуска унитаза.

Как подключить унитаз с вертикальным выпуском (в пол)

Унитаз, выпуск — вертикальный

Унитазы с выпуском в пол предназначены для установки в домах, где канализационная разводка проходит под перекрытиями пола. Особенно актуальна такая система в частных домах, так как унитазы с вертикальным выпуском можно поставить не только вплотную к стене, но и в любом удобном месте.

Унитаз-компакт с вертикальным выпуском

Первый этап – это приобретение унитаза и подготовка канализационной разводки. Перед установкой унитаз обязательно «примеряется» к месту установки. Может оказаться, что сливное отверстие в полу попросту не соответствует габаритам унитаза и придется разбирать напольное покрытие, чтобы сдвинуть канализационный раструб.
Вторым этапом является подготовка к установке унитаза. Для этого производится разметка под крепления унитаза, а затем – обработка края канализационного патрубка (край должен быть строго вровень с напольным покрытием и ни в коем случае не выступать выше уровня пола), в который вставляется уплотняющая манжета.
Унитаз на время убирается в сторону, а под крепежи по разметке высверливаются отверстия. В отверстия вставляются дюбели.
Унитаз ставится на место, проверяется плотность вхождения фланца (манжеты) в выпускной патрубок унитаза. Далее затягиваются фиксирующие винты (обязательно используется шайба-прокладка, чтобы не повредить фарфор или фаянс) и бачок подключается к водопроводу.

Унитаз выпуском в пол

Существует и другой тип крепления унитаза с выпуском в пол. В этом случае манжета дополняется специальной шайбой, в пазы которой вставляются винты. В центр этой шайбы вставляется манжета-уплотнитель и далее установка унитаза производится по вышеописанной технологии.

Установка унитаза с вертикальным сливным патрубком

Подсоединение унитаза

Установка унитаза

Как подсоединить унитаз с горизонтальным (в стену) выпуском к канализации

Обычно такой способ соединения не отличается компактностью, а все коммуникации прячутся за декоративной фальш-стеной. При этом в современном строительстве чаще всего обустраивают систему канализационной разводки, подходящую именно для подключения унитазов с выпуском в стену.

Выпуск унитаза должен максимально подходить к канализационному отверстию. В этом случае соединение производится уплотнительными манжетами и соединительным патрубком. Если же выпуск унитаза несколько смещен относительно канализационного отверстия, подсоединение производится с использованием уплотнителя-эксцентрика или нескольких переходников.

Перед установкой унитаза необходимо подготовить и выровнять напольное покрытие и, конечно, демонтировать старый унитаз.

Первым делом займемся канализационной трубой и разметкой. В отверстие канализационной трубы вставляем резиновый уплотнитель, смазанный герметиком. И уже внутрь уплотнителя вставляем эксцентрик, либо соединяющий патрубок. Устанавливаем унитаз, совмещая выходное отверстие с патрубком/эксцентриком. Деталь может не подойти и понадобится дополнительный отвод. Затем производим разметку на полу для крепежей и убираем унитаз в сторону.

По разметке просверливаем отверстия, забиваем дюбеля. Теперь ставим унитаз на место, совмещая его с эксцентриком и дюбелями. Прикручиваем унитаз к полу. Проверяем на наличие течи, собираем и подключаем бачок. На этом подсоединение к канализации завершено.

Классификация

Начнем с выбора сантехнического прибора. По каким критериям он может выбираться?

Материал

Начнем с того, из чего делают унитазы.

Фаянс – дешевая и исключительно устойчивая к бытовой химии керамика. Цена более чем невысока. Единственный серьезный недостаток – сравнительно крупнопористая структура, благодаря чему поверхность активно собирает загрязнения. Проблема отчасти решается глазурованием.
Фарфор несколько дороже. Благодаря практически полному отсутствию пор он загрязняется куда меньше, а чистится на порядок проще.
Полимербетон (искусственный камень) – монолит из кварцевого песка и акрила. Материал ограниченно устойчив к концентрированным кислотам, щелочам и абразивам. Единственное существенное достоинство – красивая фактура.

Форма чаши

Она различается, прежде всего, расположением зеркала воды.

Какие варианты возможны?

При его расположении сзади во время использования унитаза по прямому назначению стенки останутся чистыми, зато вполне возможны брызги. С ними, впрочем, эффективно борется система “антивсплеск” – небольшой круговой выступ прямо над выпуском воды.
Если зеркало воды смещено вперед, ситуация обратная: брызг не будет, но ершик понадобится.

Слив

Задний слив обеспечивает более интенсивную очистку чаши именно там, где она в этом нуждается. Однако загрязнения на остальной части унитаза остаются.
Круговой слив, напротив, омывает всю чашу потоком средней интенсивности.

Варианты слива.

Подсоединение к канализации

Вариант подключения определяется видом выпуска.

Подсоединение унитаза, имеющего косой или горизонтальный спуск

Косой или прямой выпуск находится сзади изделия. Для подключения необходимы следующие инструменты:

Уплотнительная манжета, предназначенная для соединения унитаза с канализацией, или гофра. В том случае, если отвод находится на одном уровне непосредственно с канализационным входом и при этом не смещается ни в каком направлении, то для соединения выпуска и сточной трубы вполне хватит резиновой манжеты. Если унитаз даже на минимальное расстояние отклоняется от входа в канализацию, то подключение осуществляется только посредством гофры;
Также необходим гофрированный шланг, предназначенный для подключения унитаза к системе канализации.
Герметик.

С целью подключения сантехнического оборудования, необходимо сделать следующее:

Выставить унитаз на отведенное для него место и проверить факт совпадения выпуска с отводом канализации. На основании осуществленного испытания необходимо подобрать устройство, позволяющее благополучно осуществить подключение. Чтобы в дальнейшей работе по подключению унитаза к канализации не допустить ошибки, на полу выполняется разметка области монтажа сантехнического оборудования;
Осуществляется обработка манжеты или гофры специальным герметиком;
Выполняется соединение унитаза с канализационным отводом;
Унитаз отправляется на место. Прямой или косой выпуск соединяется с элементом фиксации. Иначе говоря, происходит соединение гофры с выпуском;
Закрепляется устройство. Выполняется установка гофры в отверстие водосточной системы.
Тщательно проверяется герметичность соединений.

Гофру, применяемую для подключения, разрешается заменять обычными пластиковыми трубами, которые предназначены для канализации. Подбор размеров и изгибов труб осуществляется в индивидуальном порядке.

Подсоединение к системе канализации унитаза с вертикальным выпуском

Чтобы подсоединить к системе канализации унитаз с выпуском в пол, будут необходимы:

Специальный фланец для соединения, дополняемый фиксатором;
Элемент, применяемый для установки устройства c вертикальным выпуском;
Средство-герметик.

Соединение оборудования и канализации осуществляется следующим способом:

Выбирается место для размещения унитаза. Главное правило – абсолютное совпадение выпускной трубы унитаза с входом в канализацию. После установления места для установки есть смысл разметить область фиксации сантехники, дабы не допустить отклонений;
Надеваются болты, предназначенные для закрепления унитаза, сверху на фланец;
Фланец монтируется в отвод канализации. Для надежности место соединения фланца и трубы канализации повторно герметизируется;
Сверху на соединительный элемент крепится унитаз. Выпуск максимально точно стыкуется с разъемом фланца. Для герметизации данного соединения есть возможность задействовать резиновую прокладку. Альтернативный вариант — герметик;
Выпуск унитаза крепится специальным элементом, установленным на фланце;
Унитаз фиксируется на полу и выполняется проверка герметичности полученных соединений.

Есть монтажники, которые предпочитают вместо фланца использовать обычное резиновое уплотнение. Профессионалы не советуют крепить унитаз с выпуском в пол таким образом, ведь фиксация резиновой прокладки не дает возможности достичь должного уровня фиксации оборудования.

Следуя правилам соединения выпуска унитаза с трубой канализации, выполнить монтаж санитарного оборудования не составит труда без привлечения к этому профессионалов – запросто можно будет обойтись своими силами.

Что нужно знать, начиная установку унитаза?

Выполняется соединение унитаза с канализацией при помощи гофрированных манжетов, пластиковых отводов и фановых труб.

Для тех, кто не знает, что такое фановая труба канализации, сразу хочется пояснить, что это такая труба, которая справляется с проблемой возникновения неприятного запаха.

Рассматривая, как подключить унитаз к канализации, нужно обратить внимание, что гофрированные манжеты допускается изгибать под любым углом и вытягивать по длине. А эксцентриковые манжеты разрешено поворачивать вокруг их оси

Кроме того, устанавливая унитаз с фановой трубой, нужно соблюдать такие правила:

Не подрезать их.
Не менять их форму.

Из инструментов должны быть:

Перфоратор и сверло.
Набор гаечных ключей и разводной ключ.
Отвертки.
Болгарка.

Если имеется все вышеперечисленное, то можно приступать к подготовительным работам для установки унитаза.

Как установить унитаз с вертикальным выпуском или выпуском в пол

Напольные унитазы с выпуском в пол пользуются спросом преимущественно в Европе. Конструктивно они так устроены, что сифон в чаше вместе с выпускным патрубком направлены строго вниз. Подключаются унитазы с таким выпуском согласно следующему алгоритму:

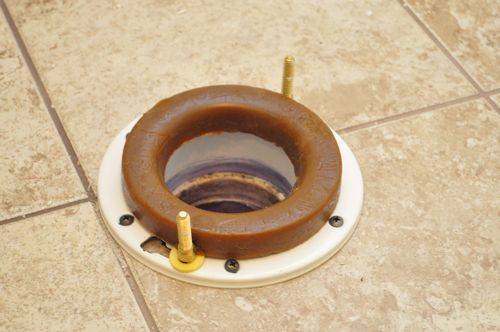

В точке, где выходит сливная труба из унитаза, устанавливается фланец винтового типа с фиксаторами.
В середине фланца располагается канализационная труба и зажимается в результате проворачивания.
На фланец надевается унитаз, а выходной патрубок надежно и герметично фиксируется.

Фланец и вертикальный выпуск подобных моделей унитазов стандартные, поэтому непреодолимых сложностей при монтаже и подключении не возникает даже у новичков. Уплотнитель между фланцем и сливным отверстием унитаза гарантирует герметичный зажим.

Пошаговая инструкция по установке

К плюсам моделей с вертикальным смывом можно отнести простоту монтажа. С установкой справится даже неспециалист.

Важно придерживаться установленного порядка работ и все операции выполнять как можно аккуратнее. Небрежность недопустима, т.к

позже могут появиться протечки и неприятный запах в санузле.

Этап 1: демонтаж старой конструкции

Для начала перекрывают подачу воды, после чего из бачка сливают остатки жидкости, отсоединяют подводящий шланг. Теперь можно демонтировать старый унитаз.

Если он закреплен на цементный раствор, вряд ли удастся его снять без повреждений

Однако важно сохранить целостность трубы, поэтому раствор сбивают аккуратно, не задевая элементы канализационной системы

Это грязная работа. Ее лучше выполнять в перчатках и спецодежде

В процессе демонтажа важно своевременно удалять воду, отчищать загрязнения, чтобы потом было проще подготовить поверхности для установки новой конструкции

Из чаши нужно удалить воду. Для этого унитаз немного наклоняют, после чего расшатывают и поднимают. Иногда не получается обойтись «малой кровью». Тогда, чтобы быстро отделить изделие от канализационной трубы, нужно с силой ударить по сточной горловине. Она расколется, а остальные детали конструкции расшатаются от вибрации. Их будет проще снять.

С подробностями демонтажа старой сантехники ознакомит следующая статья, прочитать которую мы очень советуем.

Этап 2: разметка и подготовка

Новый унитаз лучше установить на место старого, т.к. перенос коммуникаций с заменой труб в туалете – работа непростая и трудоемкая. Чтобы его выполнить, нужны навыки и опыт. Перед монтажом изделия следует тщательно очистить, выровнять поверхности.

Место установки промеряют и очерчивают расположение сантехники и канализационной трубы. По готовой разметке вставляют винтовой фланец с фиксатором.

Монтаж моделей с вертикальным смывом считается самым простым благодаря наличию винтового фланца с фиксатором. Его ответная часть находится внизу унитаза. Достаточно просто соединить элементы

У стандартного винтового фланца есть круглое отверстие, в которое закрепляют торец трубы канализации. После его фиксации остается убедиться, что все выполнено правильно, а поверхности чисты, подготовлены для монтажа сантехприбора.

Этап 3: установка унитаза

Если все идеально подготовлено, прибор с вертикальным смывом монтируют «легким движением руки». Изделие просто ставят на фланец так, чтобы ответная часть находилась строго над отверстием канализационной трубы. Потом унитаз слегка поворачивают, чтобы сработал фиксатор.

Это несложная операция, не требующая никаких особых усилий. Как только фланец автоматически прикрепит унитаз к трубе, установку можно считать законченной

В момент поворота фланец прижимает выпускную трубу прибора к уплотнительному кольцу. Соединение получается абсолютно герметичным. Если все сделать аккуратно, протечки исключены, т.к. уплотнитель надежно обжимает выпуск унитаза, ликвидируя возможные зазоры.

Этап 4: подключение к водопроводу

Остается только собрать бачок, установить в него водосливную арматуру и закончить его подключение. Это делают с помощью т.н. водяных розеток, которые предусмотрены во всех санузлах. На них надевают краны, герметизируют фум-лентой.

Элементы, предназначенные для набора воды и ее спуска из бачка, называют арматурой. Иногда при установке унитаза ее приходится регулировать, чтобы вода нормально набиралась в емкость и не сливалась в чашу самопроизвольно

Один конец подводящего шланга подсоединяют к выходному отверстию крана, а второй – к патрубку сливного бачка. Все стыки тщательно уплотняют. Когда работа закончена, остается только проверить работоспособность унитаза.

Проще всего монтировать бачок унитаза-компакта. Элементы изначально предназначены для совместной установки, поэтому не приходится искать отдельные детали. В комплект также входят уплотнитель, крепежи

Кран подачи воды открывают, дожидаются, пока бачок заполнится, а потом нажимают кнопку слива. В это время ощупывают места соединений, проводят по ним сухой белой салфеткой. Если следов влаги нет, все в порядке: унитаз полностью готов к использованию по назначению.

Демонтажные работы

Раньше в старых домах канализация выполнялась из чугунных труб. При необходимости их можно заменить пластиковыми изделиями. Перед тем как приступать к работе, необходимо знать, что современные трубы имеют несколько меньше диаметр, чем чугунные изделия. Поэтому для соединения понадобится специальная резиновая манжета. Перед ее установкой нужно провести тщательную очистку канализационного раструба от ржавчины и других загрязнений.

Демонтаж начинается с удаления раствора в месте соединения раструба и трубы. Для выполнения работ понадобится отвертка (зубило) и молоток. Отвертку устанавливают на цемент, и начинает постукивать по ней молотком. Когда весь цемент будет устранен, в трубу устанавливают палку и начинают нею двигать вверх-вниз. Это позволит расшевелить соединение и достать трубу из раструба.

После этого раструб очищается от ржавчины и налета. Для этого используют электродрель со специальной насадкой. Большие куски можно убрать зубилом или отверткой. После этого стенки раструба обрабатываются специальным веществом, которое разъедает загрязнения. Это значительно облегчит очистку трубы. На заключительном этапе раструб протирают чистой тряпкой.

Частичная смена канализационных труб разрешает облегчить монтаж сантехники, а также продлить срок эксплуатации системы. Подготовительные работы также предусматривают очистку площадки от различного мусора и загрязнений, которые остаются на месте установки старого прибора. Место должно быть тщательно очищено, особенно когда речь идет о приборах с вертикальным выпуском.

При сверлении отверстий под крепежные дюбеля стоит учесть особенности монтажа сантехнического прибора. В особенности это касается требований к месту их установки. Также здесь учитывают дизайнерский проект. При необходимости прибор может быть смещен в сторону. Это возможно благодаря использованию гофрированных труб.

Выбор нового унитаза

Перед походом в магазин за новым унитазом необходимо определиться с размером устройства и способом подключения к канализационной трубе. Это будет зависеть от выпускной горловины устройства. Она может быть трёх видов.

Вертикальная.
Горизонтальная.
Косая.

Вертикальная канализационная труба

После этого можно выбирать устройство из тех моделей, конструкция выходного слива которых подходит для подсоединения к вашей канализационной системе. Никакой переходник не поможет подключить унитаз с вертикальным сливом к горизонтальной канализационной трубе. Так что этот параметр выбора самый главный, всё остальное дела вкуса и пожеланий.

Форма чаши унитаза может быть:

тарельчатая;
воронкообразная;
козырьковая.

Типы унитазов по форме чащи

Козырьковая конструкция препятствует образованию брызг воды при смывании. Смыв воды может происходить круговым способом или сплошным потоком.

Сами же унитазы могут быть разной конструкции. Это может быть моноблок, угловой унитаз, унитаз-компакт или раздельный, когда чаша и унитаз располагаются раздельно.

Унитазы по способу крепления

По способу крепления унитазы различаются на приставные и стоящие отдельно. Приставной внешне похож на подвесной унитаз. В продажу поступает с бачком или без него. Крепятся разными способами. Чаще всего это вариант с двумя или четырьмя крепёжными ушками под анкер или шуруп, но есть такие модели, которые крепятся к специальным уголкам, закреплённым в полу.

Что необходимо знать о монтажных работах

Какой выпуск унитаза лучше – прямой или косой — вы можете решить самостоятельно, если знаете, ограничен ли ваш санузел в свободном пространстве. Несмотря на то что в новостройках все чаще устанавливаются унитазы с горизонтальным сливом, не теряют своей актуальности приборы с вертикальным выпуском. Для подключения унитаза к системе канализации следует подготовить:

фановые трубы;
гофрированные трубы;
манжеты;
эксцентрики.

При использовании фановой трубы вы сможете добиться единства прибора с соединительным материалом, ведь и те и другие выполняются из фарфора, фаянса и керамики. Единственной сложностью при монтаже в этом случае может стать необходимость совпадения с местом установки. Подогнать методом обрезки при этом элементы не получится.

Манжет-эксцентрик изготавливается на основе полимеров и представляет собой конструкцию из пары отводов, у которых сдвинуты оси. Манжеты могут обладать разной длиной, поэтому их просто подобрать для подключения прибора к системе канализации с другими параметрами раструба и отвода. Установка унитаза с прямым выпуском может предусматривать необходимость использования гофрированной трубы, она пластична и может изгибаться, а также растягиваться. Если использовать данный элемент, то мастер получит свободу в движениях и облегчит монтажные работы. Но в этом случае никак нельзя забывать об уклоне канализационной трубы. Следует позаботиться в этом случае о жесткости материала, чтобы стенки были надежными и прочными при дальнейшей эксплуатации.

Чугунную канализационную трубу можно соединить с сантехническим прибором, используя резиновую манжету. Она располагается на одном конце трубы. Унитаз следует надеть на выпуск, манжета выворачивается таким образом, чтобы удалось добиться полной герметизации. Повысить плотность соединения можно методом применения герметика.

Общие советы и рекомендации

Подошву чаши к кафельной плитке крепят силиконовым герметиком

Предотвратить частые ошибки и дефекты при самостоятельном монтаже сантехнических приборов возможно. Для этого советуем воспользоваться следующими рекомендациями экспертов:

При покупке унитаза важно учитывать характер расположения выходного слива, особенно в случаях, когда сливное отверстие трудно переделать. Если планируется изменения места подвода канализационной трубы, то выбирают любой прибор
При подключении бачка к водопроводу советуют установить кран, с помощью которого можно быстро перекрыть подачу воды на случай аварийных ситуаций
Если при демонтаже унитаза либо бачка крепежи заржавели и не отсоединяются, достаточно нанести на 5–10 минут на гайки керосин либо универсальную смазку WD-40
Просверливая отверстия для монтажа чаши в кафеле, рекомендуют минимизировать образование пыли, делая это ручной дрелью, а не перфоратором
Для того, чтобы гофрированную трубу было легче надеть на выпускной патрубок, её внутренние стенки промазывают мылом
При выборе скрытой конструкции бачка для подключения к водопроводу не используют гибкий шланг – он выйдет из эксплуатации быстро, а разрушать для его замены придётся всю стену

Лучше выбрать пластиковые трубы

Монтаж унитаза – работа несложная и вполне выполнимая своими силами, без привлечения сантехнической бригады

Важно чётко соблюдать алгоритм установки, обеспечить надёжное крепление и герметичность подключения

Правильно выполненная установка унитаза – гарантия комфорта при эксплуатации и долговечности использования изделия.

О том, как правильно своими руками установить в доме унитаз, рассказывают эксперты в видеоролике

Как установить унитаз своими руками

Установка унитаза в частном доме: инструкция для новичков по правильному монтажу сантехники своими руками | Фото & Видео

Советы и необходимые рекомендации умельцы дают в видео –

Установка унитаза – подробный видео урок

7.2
Общий балл

Установка унитаза своими руками!

Простота установки

Экономия средств

8.5

Времязатраты

Рейтинг пользователей: Be the first one!

Применение

В каких случаях унитазы с выпуском в пол предпочтительнее аналогов с горизонтальным или косым выпуском?

Самый очевидный случай – когда раструб канализационной трубы торчит из пола практически вровень с ним. Именно так монтировалась канализация во многих сталинках, построенных в 40 – 60-х годах прошлого века. Со стояком, проходившим вблизи стены, утопленный в перекрытии раструб соединялся трапом – отводом с косым тройником.

Любопытно, что трап монтировался под потолком в квартире соседей снизу и не раз при расчеканке стыков становился причиной коммунальных войн.

Здесь трап расположен в подвале и ведет к туалету квартиры на первом этаже.

В новых домах канализация в большинстве случаев прокладывается выше уровня пола, что подразумевает горизонтальный или прямой выпуск у унитаза. Жаловаться здесь, в общем-то, не на что: такая схема подключения позволяет при необходимости перенести унитаз в любое место туалета без особых хлопот.

Тем не менее, унитазы с прямым выпуском в пол пользуются большим спросом у владельцев частных домов. Почему?

Все просто:

Вертикальный выпуск полностью убирает канализационную трубу из поля зрения. Согласитесь, что в плане дизайна серая пластиковая труба диаметром 110 миллиметров – украшение довольно сомнительное.
При этом канализация остается доступной благодаря наличию подвала или подпола. Возможность ее ремонта и обслуживания сохраняется в полном объеме.
